Коллекторы для отопления – монтаж, расчет и установка своими руками

Положительные и отрицательные стороны коллекторной схемы

Планируя установку отопления с коллекторной разводкой, следует тщательно изучить техническую сторону вопроса и определить все положительные и отрицательные качества этой системы. Учитывая данные качества при строительстве дома, вам удастся добиться наибольшей его энергоэффективности.

• непосредственный контроль каждого отдельного радиатора системы;
• дифференцированный подход к распределению тепла в каждом помещении, что даёт возможность эффективно поддерживать необходимую температуру во всём доме, экономя при этом;
• простота в эксплуатации, возможность доступа к каждому компоненту системы без вмешательства в работу остальных;
• эстетическая составляющая, которая заключается в возможности монтажа трубопровода и вспомогательных узлов системы в стене или в полу;
• высокая окупаемость, связанная в эффективном потреблении энергоресурсов.

Отрицательные качества: высокие затраты на начальном этапе проектирования и установки, связанные с необходимостью использования труб и дополнительных компонентов;

Как видим, минусов не много, они не существенны в сравнении с плюсами системы. Поэтому коллекторную систему отопления по праву считают лучшим решением сегодня.

Основные принципы составления проектов схемы разводки

Когда проектируется коллекторная разводка отопления, все необходимое оборудование подбирают, исходя из конкретных задач, но существует несколько рекомендаций от специалистов:

1. В городских квартирах категорически не рекомендуется применять коллекторные системы. Дело в том, что реализовать такую схему в многоэтажном доме проблематично (прочитайте: “Схема отопления многоэтажного дома – как происходит подача в системе отопления высотных домах”). Если отключить отопительные приборы от стояков и смонтировать несколько гребенок, теплообеспечение в собственных помещениях не пострадает, а вот у соседей, батареи которых запитаны на этой же ветке, значительное падение перепада и температуры обратки приведет к холоду в их квартирах.
   Поскольку радиаторы станут практически холодными, реакция соседей будет незамедлительной – это визит сотрудников жилищной организации, составление соответствующего документа о самовольном и недопустимом изменении конфигурации отопительной системы. Результат однозначен – вынужденная переделка, которая обойдется в значительную сумму.
2. Автоматические воздушники монтируют непосредственно на гребенки.

Имеют место и другие особенности не только в том случае, когда создается коллекторное отопление своими руками, но и обустраиваются отопительные системы других типов:

• в контуре обязательно должен присутствовать расширительный бак, объем которого не может составлять менее 10% всего объема теплоносителя. Можно, чтобы он был больше, так как неблагоприятных последствий от этого не будет. Поскольку стоимость расширительных бачков вполне доступна, на них экономить не имеет смысла;
• размешать расширительный бак следует на обратке по ходу движения теплоносителя перед циркуляционным насосом. Когда используют гидрострелку, устройство располагают перед основным насосом, который обеспечивает циркуляцию воды в малом контуре. Такое месторасположение объясняется тем, что мембранные баки для недопущения колебаний давления в контуре нужно устанавливать там, где турбулентность водяного потока минимальна;
• что касается места монтажа циркуляционного насоса в отдельно взятом контуре, то это не имеет особого значения, но нахождение его на обратке увеличит ресурс устройства по причине более низкой рабочей температуры. Насос размещают таким образом, чтобы вал располагался строго горизонтально.

Подбор труб

Коллекторная система отопления должна комплектоваться трубами, выбранными в соответствии с определенными требованиями:

1. Лучше всего, если труба будет в бухте, так как оптимальный выбор для коллекторной разводки – отсутствие соединений.
2. Материал должен быть устойчивым к коррозии, трубы должны служить в течение многих лет. Причина этого требования та же, что и в первом пункте: возможность преждевременного вмешательства в монолитную стяжку должна быть сведена к минимуму.
3. Материал должен быть достаточно гибким, так как трубы не всегда прокладываются по идеально прямой линии.
4. Характеристики термической стойкости и прочности на разрыв диктуются средой, в которой функционирует отопительная система. Для частного дома рекомендуемые показатели примерно таковы: давление – до 1,5 атмосфер, температура – до 75 градусов для батарей и до 40 градусов для системы теплых полов. Если же речь идет о многоквартирном доме, предельно возможные показатели должны быть выше: давление – до 15 атмосфер, температура – до 110-120 градусов выше нуля.

Многоэтажное здание

В данном случае лучший выбор – гофрированная труба из нержавейки. Технические возможности этого материала позволяют с успехом справляться с нагрузками: температурой теплоносителя до 110 градусов выше нуля, уровнем давления до 15 атмосфер, давлением на разрушение до 210 килограмм-сил на квадратный сантиметр.

Труба из нержавеющей стали отличается хорошей гибкостью, так как радиус изгиба может достигать диаметра изделия. Монтажные работы выполняются по несложному алгоритму: труба направляется в фитинг и закрепляется гайкой.

Частный дом

Использование нержавеющей стали обходится дорого. Поскольку автономная отопительная система отличается предсказуемыми рабочими характеристиками, можно пойти по более доступному в финансовом отношении пути, используя сшитый полиэтилен. Полиэтиленовые трубы продаются в бухтах по 200 метров. Материал способен выдерживать температуру до 95 градусов, а в краткосрочном моменте и до 110 градусов выше нуля. Допустимый уровень давления на разрушение – 10 килограмм-сил на квадратный сантиметр.

Фитинги полиэтиленовых труб изготавливаются из пластика или латуни. Каждый штуцер оснащается стопорным кольцом, которое нанизывается на трубу. Особенность сшитого полиэтилена – память на механические воздействия: если материал растянуть при помощи экстендера, и в просвет установить штуцер, спустя небольшое время труба крепко обожмет эту деталь. Фиксация соединения осуществляется стопорным кольцом.

Введите данные в онлайн калькулятор для расчёта

Перед использованием калькулятора прочтите инструкцию.

Рассчитанную тепловую мощность рекомендуется увеличить на 20% для покрытия неучтенных обстоятельств, что и предусмотрено в предлагаемом расчёте. Для того, чтобы система водяного отопления правильно функционировала, необходимо обеспечить нужную скорость теплоносителя в системе.

• Скорости продвижения воды в трубопроводах рекомендуется в пределах от 0,3 до 1.5 м/сек;
• при скорости меньшей 0.3 м/сек в системе могут появляться воздушные пробки;
• при скорости большей 1.5 м/сек – гидравлические шумы. Таким образом,оптимальная скорость продвижения воды в трубопроводах находится в пределах от 0,4 до 1 м/с.

Для расчёта потерь давления кроме диаметра и длины трубопровода в нашем онлайн калькуляторе, необходимо также задать материал труб, эквивалентная шероховатость которых определяет затраты на преодоление трения жидкости о стенки труб; полученный результат умножается на коэффициент 1.2 для учета гидравлического сопротивления отводов, поворотов, кранов и других элементов трубопровода.

Преимущества и недостатки лучевых систем отопления

Положительные стороны

Основное достоинство лучевой схемы – удобство использования.

Специальное оборудование делает управление климатической сетью максимально эргономичным и удобным:

1. Вы можете установить температуру каждого радиатора отопления в доме не отходя от коллекторного шкафа. Кроме того, при необходимости можно полностью перекрыть подачу воды к любому элементу системы без нарушения работоспособности всей сети отопления.
2. Каждая пара труб соединяет коллектор только с одним радиатором. Поэтому можно использовать трубопроводы небольшого диаметра, которые легко замаскировать под напольным покрытием. Помимо всего прочего, это позволяет частично прогреть поверхность пола.

Трубы лучевой системы отопления укладываются до заливки пола

1. Благодаря использованию специальных устройств (так называемых гидрострелок – коллекторов с большим диаметром) можно сформировать в доме несколько зон отопления с различной температурой теплоносителя .

В этом случае организуется короткий контур между подающим и обратным патрубками. Нагретая вода постоянно циркулирует в гидрострелке, а ее забор можно производить на различном расстоянии (от этого будет зависеть и температура).

Отрицательные стороны

Для полноты картины следует сказать и о минусах использования лучевой системы обогрева.

Именно из-за них, несмотря на все преимущества, она не сильно распространена:

1. Сильно увеличенный расход подающих и отводящих труб. Чем просторнее дом и сложнее геометрия комнат, тем больше деталей понадобится. Кроме того, увеличивается трудоемкость монтажа, что не может не отразиться на сметной стоимости строительства.

Лучевая система обогрева требует использования огромного количества труб и коллекторов

1. Необходимость скрытой установки. Если традиционная тройниковая система может монтироваться и вдоль стен, то огромное количество труб так вы разместить не сможете. Их обязательно нужно прятать под пол. Можно замуровывать и в стены, но в таком случае расход материала еще больше увеличиться.
2. Отсутствие стыков. При конструировании трубопроводов нужно обязательно позаботиться о том, чтобы труба под полом не содержала ни одного стыка. В этом месте чаще всего происходят порывы, а стоимость устранения поломки будет далеко не низкой и очень трудоемкой.
3. Если проект системы предусматривает несколько контуров с разной температурой теплоносителя, то каждый из них должен быть оборудован циркуляционным насосом.

Устройство подающей и обратной коллекторной гребенки

Гребенки является одними из основных элементов коллекторной схемы, их основная функция – распределение потока теплоносителя по контурам отопления. Элемент имеет различное конструктивное исполнение для линий подключаемых радиаторов и теплых полов, максимальное количество задействованных контуров на один коллектор не превышает 12.

По отношению к диаметрам выходных штуцеров, гребенка имеет большое сечение (1, 1 1/2 дюйма против 3/4) и подключается к магистрали посредством торцевого соединения с элементами сантехнической арматуры. Обычно трубопровод к выходным штуцерам подсоединяют с помощью компрессионных фитингов (Евроконусов) – таким методом можно подключать трубы из сшитого и термостойкого полиэтилена, металлопластика, наиболее часто используемые в коллекторных системах отопления. Гребенки выполняются из нержавеющей стали, латуни, пластика, некоторые модификации собираются из отдельных звеньев.

Комплектующие и правила пайки труб из полипропилена

Виды фитингов для полипропиленовых труб

Соединение полимерных труб может выполняться нескольким способами – пайкой, разъемными или неразъемными фитингами, склейкой. Для установки водяного отопления своими руками из полипропилена лучше всего подойдет диффузионная сварка. Основным соединительным элементом в этом случае являются фитинги.

Важно, чтобы качество приобретаемых компонентов не уступало трубам. Все фитинги для труб из полипропилена для отопления не имеют армирования. Это компенсируется более толстой стенкой

Они отличаются внешним видом и областью применения:

Это компенсируется более толстой стенкой. Они отличаются внешним видом и областью применения:

• Муфты. Предназначены для соединения отдельных труб в единую магистраль. Могут быть как одного диаметра, так и переходными для состыковки трубопроводов с разливным сечением;
• Уголки. Область применения – изготовление угловых участков магистралей;
• Тройники и крестовины. Необходимы для разделения магистрали на несколько отдельных контуров. С их помощью делается коллектор для отопления из полипропилена;
• Компенсаторы. Горячая вода провоцирует температурное расширение трубопроводов. Поэтому перед тем как спаять отопление из полипропилена следует установить компенсационные петли, которые не дают появиться поверхностному натяжению в магистрали.

Перед началом процесса пайки рекомендуется рассчитать количество всех расходных материалов: труб, фитингов и запорной арматуры. Для этого составляется схема теплоснабжения с указанием комплектации каждого узла.

Во время монтажа отопления из полипропилена необходимо применять специальный тип запорной арматуры, предназначенной для пайки.

Самостоятельная пайка полипропиленовых труб

Набор инструментов для пайки полипропиленовых труб

Для того чтобы сделать отопление из полипропилена следует приобрести минимальный набор инструментов. В него входят паяльник для труб, специальные ножницы и торцеватель. Последний необходим для зачистки патрубков от армирующего слоя в районе пайки.

Перед пайкой отопления из полипропилена следует отрезать нужный размер трубы. Для этого предназначены специальные ножницы с основанием для патрубка. Они обеспечат ровный срез без перекоса.

Для самостоятельного монтажа отопления из полипропилена потребуется выполнить следующие действия:

1. Обезжирить место пайки на патрубках.
2. С помощью торцевателя удалить армирующую прослойку из зоны нагрева.
3. Включить паяльник и выставить его на определенную температуру.
4. После нагрева зеркала установить патрубок и муфту в насадки. Нельзя делать осевые вращения во время нагрева полипропилена.
5. После определенного промежутка времени состыковать патрубок и муфту между собой.
6. Дождаться окончательного остывания.

Порядок пайки полипропиленовых труб

По такой технологии можно сделать надежную систему отопления из полипропилена своими руками. Преимущество данного метода заключается в возможности осуществления пайки на уже смонтированных участках магистрали. Таким способом можно оперативно выполнять ремонт отопления частного дома своими руками из полипропилена.

Важным моментом во время самостоятельной пайки водяного отопления из полипропилена является время нагрева заготовок. Оно зависит от диаметра трубы и толщины стенок. При недостаточном расплавлении материала процесс диффузии будет низок, что со временем приведет к расслоению стыка. Если же перегреть патрубок и муфту произойдет испарение части материала, и как следствие – сильное уменьшение наружных габаритов. Поэтому для монтажа отопления из полипропилена следует придерживаться рекомендуемого времени нагрева пластика в зависимости от его диаметра и толщины стенки.

Таблица для пайки полипропиленовых труб

Во время самостоятельной установки из полипропилена своими руками необходима хорошая вентиляция в помещении. При испарении пластика его летучие компоненты могут попасть в органы дыхания.

Для небольшого объема работ можно приобрести непрофессиональный паяльник стоимостью до 600 руб. С его помощью можно спаять систему теплоснабжение из полипропилена для небольшого дома или квартиры.

Выбор труб для системы отопления

При создании коллекторной схемы разводки для отопления малоэтажного жилого дома или другой частной постройки необходимо учитывать способ прокладки труб по дому. Если трубная разводка будет проходить под полом, в бетонной стяжке, то трубы отопления рекомендуется покупать бухтой, чтобы не делать соединений в полу, как и указывалось выше.

Пластиковые трубы должны иметь достаточную гибкость, материал труб не должен подвергаться коррозии и влиянию агрессивных сред, не должен разрушаться при низких или слишком высоких температурах, срок службы труб должен быть предельно высоким.

Требования к температурной устойчивости и прочности труб на разрыв определяются рабочими характеристиками монтируемой системы отопления в доме или в квартире. Для индивидуальной застройки давление в трубах не должно превышать 1,5 атм., а предельный температурный режим должен лежать в диапазоне 500С -750С. Если в доме будет работать система «теплый пол», то температура теплоносителя в трубах не должна подниматься выше 300С -400С.

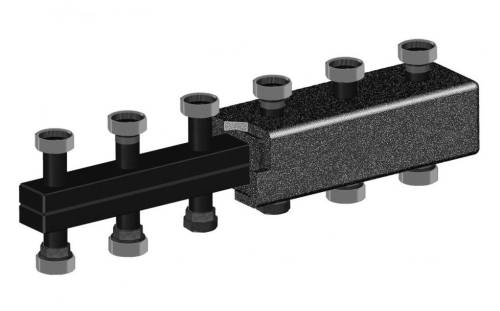

Коллектор для комбинированного отопления

При монтаже коллекторной схемы отопления в многоквартирном доме давление в трубах будет всегда высоким, и материал труб должен выдерживать ≥ 10-15 атм. при температуре теплоносителя до 110-1200С. Поэтому при разводке труб отопления в многоквартирном доме рекомендуется применять гофрированные трубы, изготовленные из нержавеющей стали, а не металлопластик или ПВХ изделия. В качестве действующего примера можно привести марку труб Kofulso, которые выдерживают давление более 15 атм. при температуре теплоносителя ≥ 1100С. Сила давления, которая вызывает разрушение этого материала – 215 кгс/см², что является превосходным показателем.

Коллекторная разводка в квартире

Радиус изгиба таких нержавеющих труб равен их диаметру, что позволяет укладывать их практически в любых местах и с любым изгибом, не опасаясь, что труба в месте перегиба даст утечку. Соединения при такой трубной разводке выполняются при помощи специальных фитингов, а места скруток фиксируются контрагайкой, обеспечивающей герметичность соединения гофрированных труб силиконовыми уплотнителями.

Но нержавеющая сталь – не самый дешевый материал, и при коллекторной разводке труб в двух- или трехэтажном доме такой проект обойдется довольно дорого. По\этому имеет смысл использовать трубы из сшитого полиэтилена, например, марки PE-X. Эти трубы, как и другая ПВХ продукция, выпускается в продажу в бухтах, длина одной трубы – 200 метров, материал способен выдержать давление до 10 кгс/см² при температуре теплоносителя в системе до 950С. Допускается кратковременное повышение температуры до 1100С.

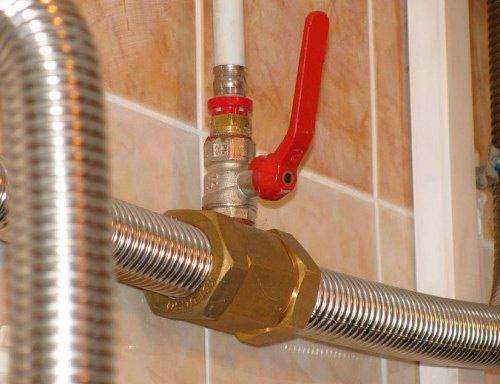

Гофрированные трубы из нержавеющей стали

Водопроводные трубы из сшитого полиэтилена соединяются между собой также при помощи специальных фитингов в виде пластмассовых или металлических (бронзовых, латунных, медных) штуцеров со стопорным кольцом, которое плотно надевается на трубу и герметично обжимает ее. Преимущество таких труб в том, что сшитый полиэтилен имеет механическую память, то есть, сборка проводится по такой схеме: специальным экстендером труба растягивается, чтобы можно было вставить штуцер, а через некоторое время (до минуты) труба принимает исходный диаметр и плотно обжимает штуцер. Дополнительно герметичность обеспечивается стопорным кольцом.

Устройство коллекторного отопления

В строительстве широко применяется лучевая схема отопления. Здесь к каждому радиатору прокладываются отдельные трубопроводы. Это позволяет регулировать температуру воздуха в каждом теплообменнике.

Фото 1. Коллектор для отопительных систем. Стрелками показаны составные части устройства.

Именно в лучевой системе используется коллектор. Он обладает следующими характеристиками:

• Обеспечивает автоматическое выведение воздуха из отопительной системы.
• Отключает отдельный радиатор.
• Отключает группу радиаторов при необходимости.
• Раздаёт нагретый теплоноситель радиаторам и трубам тёплого пола.
• Возвращает охлаждённый теплоноситель трубам отопительного котла.

В лучевой системе также используется по меньшей мере 2 гребёнки, совокупность которых называется коллекторной. Одна гребёнка отвечает за нагретый теплоноситель, вторая — за охлаждённый.

Справка. Отключать отопительные приборы может не только коллектор, но и отдельные краны, которые находятся непосредственно на радиаторе.

На корпусе гребёнки устанавливаются расходометр или терморегулятор и другие элементы.

Как выбрать место для установки?

В многоэтажных зданиях коллекторные группы должны устанавливаться на всех этажах, это упрощает проверку исправности приборов и регулирование их работы.

Монтируют группы в специальных нишах, которые расположены на небольшой высоте от пола.

В нише также помещаются гребёнки и арматура.

При отсутствии ниш коллекторные группы размещают в любых помещениях, обладающих необходимой влажностью. Для таких целей подходят коридор, чулан, кладовка.

Оборудование закрывают специальными шкафчиками, накладными или встраиваемыми. В их боковых стенках проделывают отверстия для труб.

Расчёт системы

Формула расчёта коллекторного отопления выглядит следующим образом:

S0 = S1 + S2 + S3 + Sn.

В этой формуле S1 — Sn — площадь сечения отходящих веток, где n — число ветки. S0 — площадь сечения гребёнки.

Перед применением формулы определяются с количеством отопительных контуров, выполняют чертёж и только потом проводят расчёты.

После применения формулы составляется окончательная версия схемы, в которой учтены дополнительные устройства и указана каждая отдельная группа трубопроводов.

Как рассчитать правильный диаметр труб?

Чтобы создать эффективный коллектор отопления, недостаточно лишь построить схему. Нужно также определить правильный диаметр труб.

При выборе труб учитывают:

• Гидравлические потери. Если в системе применяются трубы разного диаметра, то это неизбежно приведёт к гидравлическим потерям.
• Скорость движения теплоносителя. Вода не должна остывать до того, как достигнет последнего радиатора.
• Объем теплоносителя. Трубы с большим диаметром снижают потери жидкости, но в то же время это увеличивает затраты на нагрев теплоносителя.

Важно также правильно провести расчёты, это поможет повысить эффективность всей системы теплоснабжения. Формула для расчёта следующая:

Формула для расчёта следующая:

m = P x V

При вычислении оптимального диаметра труб рекомендуется воспользоваться специальными программами. Они сделают результат более точным.

Преимущества коллекторной системы отопления

Если при обустройстве теплоснабжения применяется коллекторная разводка систем отопления, преимущества очевидны – они в основном связаны с удобством управления и эксплуатации конструкцией:

• каждым элементом отопительного контура управляют независимо и централизовано. Это означает, что жильцы дома, находясь в одном месте, имеют возможность для любого помещения задать нужную температуру или полностью отключить один радиатор или группу приборов;
• по причине того, что каждая линия, идущая от коллектора для системы отопления, поставляет теплоноситель только в одну отопительную батарею или в их небольшую группу, можно использовать трубы меньшего диаметра. В действительности подводки чаще всего монтируют в стяжку таким образом, чтобы расстояние между коллектором и радиатором было минимальным.

Коллекторная схема отопления в случае необходимости позволяет создать несколько контуров, имеющих разные параметры обогрева – с перепадом и температурой. При этом используют гидрострелку, которая представляет собой разновидность коллектора, а точнее трубу с достаточно большим внутренним объемом.

Она монтируется необычным образом, в результате чего между подачей и обраткой образуется своего рода короткое замыкание. Нагревательный котел подогревает воду в непрерывном режиме в первичном контуре, и она медленно движется внутри гидрострелки. В итоге происходит отбор теплоносителя на разном расстоянии от врезки в трубы подачи и обратки.



При этом на врезках каждого контура значения температуры и перепада будут отличаться.

Но в том случае, когда создается коллекторная система отопления схема которой содержит в контурах собственные циркуляционные насосы, такой параметр как перепад можно и не учитывать. Следует отметить, что возможно существует более простое техническое решение последовательного подключения двух контуров, но тогда каждый из них будет трудно задействовать независимо от другого элемента.

Самые востребованные модели

1. Oventrop Multidis SF.

Дюймовая гребенка отопления предназначена для организации обогрева водяным теплым полом. Изготавливается из инструментальной стали, отличающейся высокой износостойкостью. Основные характеристики:

• допустимое давление в контуре – 6 бар;
• температура теплоносителя – +70 °С.

Серия выпускается с вентильными вставками М30х1.5, а также может оснащаться расходомером для подключения контуров, расположенных в разных помещениях. Бонус от производителя – шумоизолированные хомуты крепления. Количество одновременно обслуживаемых веток – от 2 до 12. Цена, соответственно – 5650-18800 рублей.

Для работы с высокотемпературными приборами Oventrop предлагает использовать распределительный коллектор системы отопления из нержавейки Multidis SH с краном Маевского. Конструкция выдерживает уже 10 бар при +95-100 °С, пропускная способность гребенки – 1-4 л/мин. Впрочем, у изделий на 2 контура показатели немного слабее. Стоимость гидрораспределителей Oventrop SH колеблется в диапазоне 2780-9980 рублей.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

• HKV – латунный коллектор теплого пола. Держит напор в 6 бар в диапазоне +80-95 °С. Rehau в исполнении D дополнительно оснащается ротаметром и краном для заливки системы.
• HLV – распределительная гребенка отопления, предназначенная для радиаторов, хотя ее характеристики идентичны описанию HKV. Разница лишь в комплектации: здесь уже предусмотрен евроконус и возможность резьбозажимного соединения с трубами.

Также производитель Rehau предлагает купить отдельные гребенки Rautitan с тремя выходами под монтаж трубопровода при помощи надвижных гильз.

Распределительный коллектор отопления из стали с антикоррозионным покрытием. Работает в системах с температурой до +110 °С при напоре 6 бар и прячется в специальный теплоизолирующий кожух. Пропускная способность каналов гребенки – 3 м3/ч. Здесь выбор конструкций не слишком богат: возможно подключение только от 3 до 7 контуров. Стоимость таких гидрораспределителей составит от 15 340 до 252 650 рублей.

Коллекторы из нержавейки выпускаются еще более скромным ассортиментом – на 2 или 3 контура. При тех же характеристиках их можно приобрести за 19670-24940 рублей. Самая функциональная линейка Meibes – это серия RW, где в комплекте уже идут различные соединительные элементы, термостаты и ручные вентили.

• F – на подаче встраивается расходомер;
• BV – имеет четвертные краны;
• С – предусматривает наращивание гребенки через ниппельное соединение.

Каждый коллектор отопления Данфосс допускает давление в системе 10 атм при оптимальной температуре (+90 °С). Интересна конструкция кронштейнов – они фиксируют парные гребенки с небольшим смещением относительно друг друга для более удобного обслуживания. При этом все вентили оснащены пластиковыми головками с нанесенной разметкой, что позволяет выставлять их положение вручную без применения инструментов. Цена моделей Данфосс в зависимости от количества подключаемых контуров и дополнительных опций изменяется в пределах 5170 — 31 390.

Коллектор отопления можно выбрать под евроконус с отводами на 1/2″ или 3/4″ либо с метрическим резьбовым соединением. Гребенки Far выдерживают напор до 10 атм при температуре не выше +100 °С. А вот количество выходных патрубков невелико: от 2 до 4, но и цена самая низкая из всех товаров, рассмотренных в нашем обзоре (730-1700 рублей за непарный распределитель).

Советы по выбору

Несмотря на кажущуюся простоту гребенок, подбирать их нужно, опираясь сразу на несколько технических параметров:

1. Напор в системе – от этого значения зависит, из какого материала может изготавливаться распределительный коллектор.

2. Пропускная способность должна быть достаточной, чтобы подключенные контуры отопления не «голодали» от недостатка теплоносителя.

3. Энергопотребление узла смешивания – как правило, его определяет суммарная мощность циркуляционных насосов.

4

Возможность добавления контуров – на этот параметр стоит обращать внимание, только когда в будущем планируется строительство дополнительных объектов, нуждающихся в обогреве

Количество патрубков на гидрораспределителе должно соответствовать числу подключаемых веток (отопительных приборов). В некоторых случаях лучше установить несколько коллекторов, например, в двухэтажном доме – по одному блоку на каждом уровне. Также допускается монтаж непарных гребенок в разных точках: один на подаче, другой на обратке.

Напоследок специалисты и опытные монтажники в своих отзывах советуют не экономить на покупке хорошего коллектора. Чтобы он служил долго и не доставлял особых проблем, имя на коробке должно быть известным.

Особенности эксплуатации самодельных коллекторов

Если коллектор изготовлен и подключён правильно, то процесс его эксплуатации прост, так как регулировка температурного уровня — подача и распределение воды по контурам производится автоматически. Однако в качестве профилактики рекомендовано периодически проводить тестирование, которое включает в себя:

• проверку работоспособности всех участков распределительного узла;
• проведение контроля герметичности соединений, чтобы исключить возможные протечки;
• уточнение показателей теплоносителя в каждой петли —  степень максимального нагрева, и время достижения данного градуса.

Также, следует проверять, соответствует ли температура заданным показателям. Для этого, ставится определённая температура, и периодически снимаются показатели на термометрах.

Устройство коллектора отопления

Его несложно понять, если рассмотреть наиболее простую модификацию изделия.

Как видно из рисунка, к такому коллектору можно подключить лишь 2 контура отопления.

Более сложные варианты. Например, на 3 отдельные «нитки».

Недостаток таких распределителей – невозможность регулировки подачи теплоносителя в каждый контур. Поэтому для жилого строения, в котором есть целый ряд разнотипных помещений, в которых необходимо поддерживать различную температуру, целесообразно использовать более совершенные модификации коллектора. На рисунках показаны некоторые варианты такого инженерного решения.

На фото ниже – коллектор со встроенными расходомерами.
