Фитинги для соединений различных конфигураций полипропиленовых труб

Разновидности

Ассортиментный перечень пресс-фитингов очень широкий. Это позволяет подобрать соединительные элементы для любого стыка, разветвления, поворота. Производители выпускают размерный ряд деталей для сборки, который соответствует диаметру трубного материала.

Сегодня нет установленных единых стандартов на размеры для фитингов. На каждом производстве применяют свой стандарт. Разница в пол миллиметра может служить причиной протечки в будущем.

  • Переходники. Детали используются при монтаже линейного перехода: с диаметра на диаметр (больше-меньше); с металлопластика на пластик; с металлопластика на сталь.
  • Детали для разводки. Это тройники, крестовины. Уголки, обводы при монтаже металлопластиковых труб требуются нечасто, поскольку здесь используют пластичность самого трубного материала. Фитинги для разводки могут совмещать возможность разводки и перехода на другой материал или диаметр. Такие соединительные детали называют комбинированными.
  • Муфты. Детали для соединения прямых труб одного диаметра.
  • Запорные фитинги – это краны, вентили, клапаны, которые устанавливают для возможности регулировки потока носителя. Как правило, запорная арматура устанавливается на разборном соединении, но возможна и установка пресс-кранов.

Металлопластик

Металлопластиковая труба — это композиция из внутреннего и внешнего полимерных слоев, отвечающих за низкое гидравлическое сопротивление и герметичность водопровода, и прочного алюминиевого сердечника. Оболочки изготавливаются из полиэтилена и его разновидностей (PEX, PERT).

Структура металлопластика PER/AL/PERT

Характеристики

Вот типичные характеристики металлополимерной трубы:

  1. Температура — до 90 градусов;
  2. Давление — до 16 атмосфер;
  3. Срок службы — от 50 лет.

Фитинги

Традиционно для монтажа металлопластика PE/Al/PE применяется два вида фитингов:

ИзображениеОписание

Компрессионное соединение

Компрессионные: труба обжимается на штуцере накидной гайкой с конической внутренней поверхностью при посредстве разрезного кольца. Резиновые уплотнительные кольца гарантируют герметичность соединения.

Обжатые пресс-фитинги на металлопластике

Пресс-фитинги: обжимка выполняется нержавеющей гильзой с помощью механических или электрических клещей.

Металлопластик PERT/AL/PERT (с оболочками из термомодифицированного полиэтилена) обычно соединяется более дешевыми, надежными и необслуживаемыми фитингами под сварку.

Сварные соединения на металлопластике PERT/AL/PERT

Чугунные фитинги

Чугунные фитинги для труб из стали относят к виду соединительной арматуры, которая применяется при прокладке трубопроводных разных диаметров. Ковкий чугун, применяемый при производстве – это безоговорочная гарантия практичности и оптимального соотношения приемлемой стоимости и качества. Изделия из чугуна оснащены внутренней и наружной резьбой, по этим причинам их можно использовать в любых условиях монтажных работ.

Видео

Тройник 1 1/2″ черный ЕЕ – купить фитинги для труб, тройник чугунный сантехнический

Watch this video on YouTube

Бесспорным преимуществом в данной ситуации является то, что эти детали легко монтируются и снимаются. Все эти работы можно запросто выполнить своими руками.

Еще один плюс этих изделий это их длительный срок службы. Используя их  можно быть уверенным, что они выдержат температуру до 175 градусов и давление в 16МПа.

Все чугунные изделия изготовляют в соответствии к стандартам ГОСТа.

Обширные возможности выбора, их доступная цена и быстрая доставка делают приобретение удобным и простым.

Оцинкованные соединительные элементы

Оцинкованные фитинги для стальных трубопрокатов являются состыковочными элементами для отдельных трубопрокатных изделий. Они пользуются самой высокой популярностью. Все дело в том, что оцинковка существенно повышает антикоррозийные возможности механизма, в результате он может прослужить больше 50 лет.

Видео

Производитель труб и фитингов KAN-therm

Watch this video on YouTube

Оцинкованные варианты арматуры применяют для стыков разного вида, поэтому они подразделяются на:

  1. угольник;
  2. муфта;
  3. переходник;
  4. крестовина.

Из всех методов наиболее предпочтительным является резьбовое соединение. Оцинкованные резьбовые изделия дают возможность сделать герметичный и надежный стык. При необходимости эти детали можно применить вторично.

Размеры

Размеры соединительных элементов для стальных труб играют важную роль. Ведь их применяют для магистралей с большим количеством ответвлений и для прокладки прямого трубопровода.

При правильном подборе размеров соединительных деталей можно надежно скрепить трубопровод и отопительные аппараты с разной резьбой и из разных материалов.

Видео

Прессовой или обжимной фитинг / Press or compression fitting

Watch this video on YouTube

Диаметры выпускаемых фитингов соответствуют диаметру производимых труб, поэтому их выбор не составляет труда. Для правильного выбора необходимо точно знать размеры, взятых для работы трубопрокатных материалов. Размеры крепительной арматуры колеблются в рамках от 16 до 110 мм.

Варианты с небольшим диаметром (до 63 мм) используют для сетей, подводящих воду, подающих тепло с давлением до 16 атмосфер. А элементы большого объема можно поставить в систему, работающую при давлении почти в 10 атмосфер.

Фитинги «GEBO»

Фитинги Gebo для труб предназначаются для состыковки без резьбы и сварных работ в процессе укладки и ремонта различных магистралей. Они скрепляют эти элементы посредством уплотнительных колец и цанговых зажимов.

Применение:

  • Соединение без наличия резьбовой нарезки и необходимости сварных работ.
  • Мгновенное устранение протечки без сварки и специнструментов.

Особо пригодные товары «Gebo» для:

  • плохо доступных и корродированных участков магистрали;
  • трубопрокатных материалов нестандартных габаритов;
  • для трубопрокатного сортамента из несвариваемых материалов;

Основные преимущества элементов «Gebo»:

  • монтаж разъемных соединений;
  • короткий срок установки;
  • нет необходимости в подрезании, пайке, поклейке трубопрокатного сортамента;
  • запускать сеть можно непосредственно после монтажа;

Видео

Безрезьбовое компрессионное/зажимное соединение GEBO / ГЕБО

Watch this video on YouTube

Товары «Gebo» являются представителями линейки высочайшего качества, это подтверждают большое количество технических разрешений. Самым главным подтверждением является разрешение на установку в сети, транспортирующей питьевую воду.

Советы, как выбирать

Для сварки полипропиленовых труб применяют только полипропиленовые муфты, тройники и уголки. Для перехода на металл используют комбинированные изделия, состоящие из ПП муфты и вплавленной в нее металлической (латунной) части — резьбы, накидной гайки с резьбой и т.д.

Для монтажа трубопроводов из ПВХ также используют разборные муфты из поливинилхлорида или комбинированные соединители ПВХ/металл. К трубопроводу соединители из ПВХ приклеиваются специальным клеем.

Для монтажа медных труб применяют медные фитинги под пайку или латунные — компрессионные, обжимные. Мягкость меди позволяет это. Для подключения медной системы используют комбинированные муфты — с одной стороны патрубок под пайку, с другой — латунная резьба или накидная гайка.

При прокладке трубопроводов из сшитого полиэтилена (армированных проволочной сеткой) применяют обжимные или прессовые конструкции. Для обычного полиэтилена низкого давления (высокой плотности) — муфты и переходники с цанговыми зажимами. Можно использовать обжимные, прессовые, надвижные, пуш-фитинги.

Неразъемные соединители соединяют трубопровод и разборке уже не подлежат. В случае неисправности трубопровод придется обрезать, трубы наращивать и соединять при помощи нового фитинга. Неразъемные соединения надежнее и герметичнее, чем разъемные.

Разъемные соединители удобнее использовать — трубопровод при необходимости можно разобрать и затем собрать на любом участке, можно добавить часть системы, установить отопительный прибор, смеситель или регулятор. При монтаже системы теплого пола или на опасных производствах разъемные конструкции не применяют.

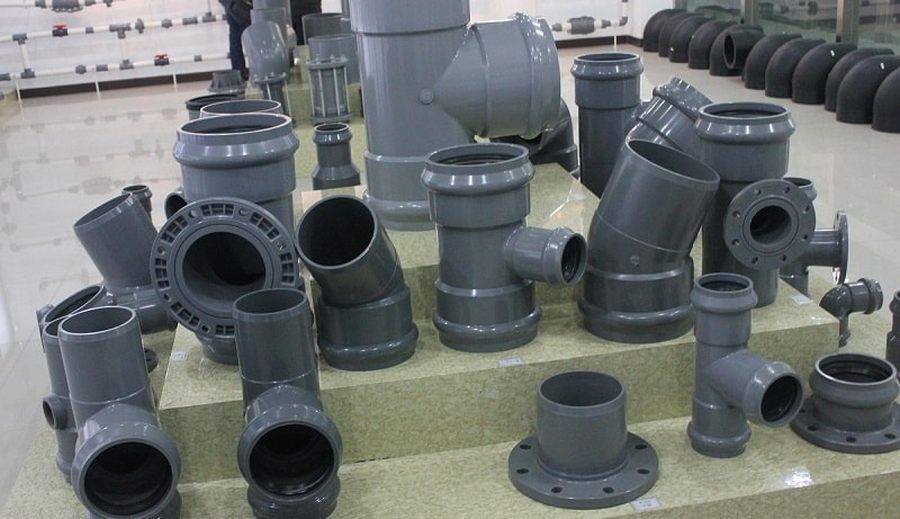

Для раструбных систем канализации используют раструбные же фитинги из того же материала.

При выборе фитингов для монтажа конкретной сантехнической системы необходимо проанализировать требования герметичности, выяснить материал для прокладки трубопроводов. Затем начертить схему и отметить все подключения к системе сантехнических или отопительных приборов.

Для каждого материала выбираются свои фитинги, практически выбор может быть только на полиэтиленовых трубах. При применении труб из сшитого полиэтилена применяют компрессионные, пресс- или пуш-фитинги. При прокладке трубопроводов из ПНД используют конструкции с цанговыми зажимами, изредка компрессионные или прессовые соединители.

При устройстве трубопроводов в частном доме и небольших диаметров не используют терморезисторные муфты — они слишком дороги и требуют специального сварочного аппарата.

Большинство фитингов отечественного производства обладают хорошим качеством. Необязательно покупать импортные тройники для канализации или ПП муфты. А вот медные соединители стоит брать качественные — система потенциально может простоять 100 лет, а переделки на меди выглядят не очень эстетично. Разница в качестве латунных изделий также имеется.

Примерная цена

Отечественные фитинги стоят в 2-3-5 и больше раз дешевле импортных. Самые дешевые — муфты и МРН под пайку для полипропиленовых систем. Например, муфта Ø 25 мм стоит от 12 рублей, МРН — от 130 рублей, МРН с накидной гайкой — от 160 рублей.

Самые дорогие — медные фитинги. Стоимость соединительной муфты под сварку фирмы VIEGA Ø 20 мм составляет 400 рублей; тройник Ø 22×2х15 — 1200 рублей, муфта-переходник Ø 22 мм x3/4″ — 1000 рублей.

Раструбные пластиковые фитинги для канализации стоят недорого — отвод Ø 110 мм стоит от 100 рублей, тройник Ø 50 мм — от 160 рублей.

Пресс-фитинги из латуни под трубу Ø 20 мм стоят от 100 рублей; компрессионные — 100 рублей. Муфта разборная под клей из ПВХ для соединения труб Ø 25 мм стоит от 750 рублей, отвод неразборной — 30 рублей. Муфта полиэтиленовая с цанговым зажимом Ø 25 мм стоит от 250 рублей.

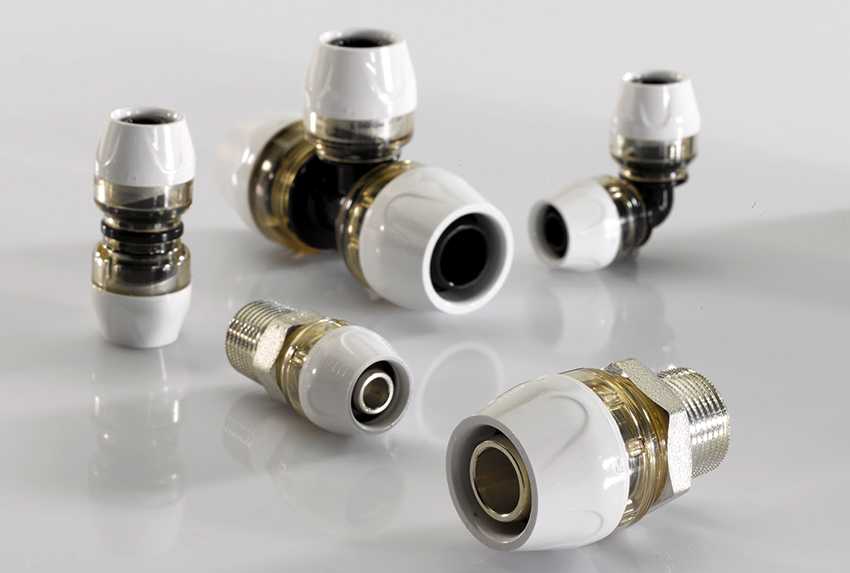

Особенности пуш-фитинга для металлопластиковых труб

Входной штуцер пуш-фитинга вставляется в трубу, что сопровождается характерным щелчком. Это говорит о надежности закрепления арматуры. Ее особенностью является возможность вращаться вокруг своей оси на 360°.


Благодаря современным разработкам, на рынке появились пуш-фитинги, обладающие множеством преимуществ.

Данный тип соединения для пластиковых труб с алюминиевой оболочкой может использоваться при монтаже отопительных сетей, трубопроводов холодного и горячего водоснабжения, системы «теплый пол», обеспечивая высокую надежность, герметичность соединений и долговечность конструкции. Применение таких фитингов способствует быстрому монтажу системы, поскольку фиксирование элементов осуществляется без использования специального инструмента, что под силу даже начинающему мастеру. Работы можно выполнять в условиях ограниченного доступа.

Пуш-фитинги стойко выдерживают колебания температуры и высокие ее значения, доходящие до 90 °С. Такие соединения способны переносить множество циклов замерзания/оттаивания системы без потери герметичности. Данные элементы пригодны для повторного использования.

К недостаткам таких фитингов для пластиковых труб водоснабжения с алюминиевой оболочкой следует отнести их высокую стоимость. Уплотнительные кольца способны принять необходимое положение, обеспечивающее надежность и герметичность соединения, спустя три часа.

Медь

Преимущества меди — долговечность, стойкость к коррозии и бактерицидные качества, способствующие обеззараживанию водопроводной воды. Недостаток — высокая стоимость (от 300 рублей за погонный метр).

Внешний вид медных труб позволяет прокладывать их открыто: водопровод нисколько не портит дизайн помещения

Характеристики

Температура — до 150 градусов;

  • Рекомендованное рабочее давление — до 25 кгс/см2 при разрушающем давлении 200 — 240 атмосфер;
  • Срок службы оценивается производителями туманным «50+ лет». На практике самые старые медные водопроводы исправно выполняют свои функции больше века без ремонта и утечек.

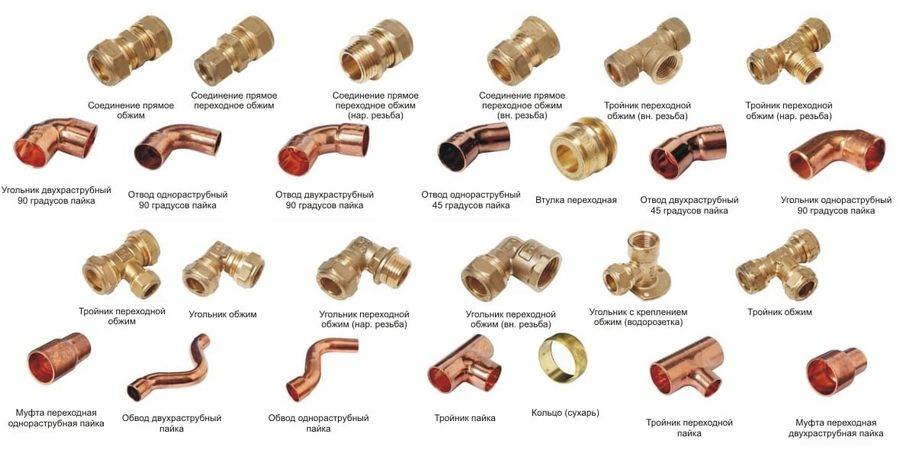

Фитинги

ИзображениеОписание

Монтаж выполнен фитингами под пайку

Фитинги под пайку снабжаются раструбами, образующими зазор с трубой в 0,1-0,5 мм. После зачистки и обработки флюсом труба и фитинг нагреваются в пламени газовой горелки или в потоке горячего воздуха от строительного фена, после чего в зазор между раструбом и трубой вводится пруток припоя. Капиллярный эффект заставляет расплавленный припой заполнить всю полость. После охлаждения мы получаем необслуживаемое соединение с неограниченным сроком службы.

Компрессионный фитинг для меди

Компрессионные фитинги сильно напоминают те, что применяются для монтажа металлопластика. Однако в качестве уплотнения они используют медное кольцо конического сечения. Пластичность меди позволяет ей при затягивании накидной гайки заполнить все неровности соединения и обеспечить герметичность соединения.

Пресс-фитинги и клещи для их обжимки

Пресс-фитинги герметизируются резиновым кольцом. Фитинг обжимается на трубе с помощью механических или электрических клещей.

Виды фитингов для металлопластиковых труб

  • Цанговые (резьбовые) фитинги;

  • Компрессионные;

  • Пресс-фитинги для металлопластиковых труб.

По рабочим качествам металлопластиковые трубы превосходят металлические. Они не страдают от коррозийного воздействия, на внутренней поверхности не накапливаются соляные отложения, с ними просто работать. Для монтажа системы вам понадобятся только накладные ключи, конечно же, непосредственно металлопластиковые трубы и фитинги, соответствующие конкретным работам. Как говорилось ранее, данные виды фитингов для труб из металла отличаются великолепной ремонтопригодностью, их просто установить и снять, если необходима замена. На установку либо снятие таких фитингов опытные мастера затрачивают порядка 30 секунд. Простота использования, скорость монтажа, надежность соединений являются теми положительными факторами, благодаря которым сегодня для наладки отопительных систем и иных сантехнических работ выбирают именно металлопластиковые трубы.

По назначению виды фитингов для металлопластиковых труб делятся на четыре категории:

  • Крестовины (тройники) нужны, чтобы врезать и ответвить трубопровод;

  • Муфты соединяют две трубы;

  • Фигурные фитинги необходимы для обвода трубы без стыковки;

  • Фитинги запорного типа (вентили, краны, клапаны).

Рассмотрим подробнее виды фитингов для металлопластиковых труб.

Все они отличаются исключительно способом монтажа.

  1. Цанговые фитинги

По виду являются разъемными фитингами и по стоимости самые дорогие из всех, представленных на рынке. Но они обладают и неоспоримым преимуществом – соединения, выполненные с использованием этих элементов, многократно собираются и разбираются без страха потерять герметичность. Присутствие уплотнительного резинового кольца отличает эти виды фитингов для труб из металлопласта от резьбовых деталей.

Цанговые фитинги для металлопластиковых труб состоят из следующих элементов:

  • Латунной основной части;

  • Обжимного кольца;

  • Резиновой уплотнительной прокладки.

Также разъёмными фитингами являются крестовины, тройники, переходники и пр. Благодаря универсальности, они приобретаются для сборки различных видов трубопроводов.

Тройники для металлопластиковых труб относятся к обжимным фитингам и позволяют решать множество задач. Например, создать ответвление от основной магистрали. С помощью крестовин, аналогов тройников, можно сформировать сразу две ветки в трубопроводе.

По способу изготовления тройники делятся на обычные и комбинированные. Комбинированные, в свою очередь, делятся на следующие категории:

  • С внутренней резьбой;

  • С наружной резьбой;

  • С накидной гайкой.

Существуют недостатки такого вида соединения:

  • В случае, если гайка закручена слишком слабо, в месте стыка образуется подтёк. Чрезмерные усилия при закручивании также недопустимы, это может испортить соединение. Лучше всего соблюдать аккуратность, постепенно подкручивая гайку и проверяя герметичность конструкции.

  • При длительном пользовании трубопроводом затяжка гайки может стать слабее, поэтому необходимо периодически проверять ее, при необходимости подтягивать.

  1. Компрессионные фитинги

Являются условно-разъемными. Эти виды фитингов для труб обладают рядом достоинств: оперативная и простая установка, обеспечение высококачественного соединения. С их помощью можно собрать трубопровод любой сложности.

Компрессионный фитинг для металлопластиковых труб состоит из таких элементов:

  • Накидная гайка;

  • Разрезанное обжимное кольцо;

  • Штуцер.

Компрессионные фитинги не зря относят к условно-разъемным. Их легко демонтировать, однако не рекомендуется использовать повторно. Такой элемент, скорее всего, не обеспечит полную герметичность стыка. В этом случае рекомендуется использовать новый или заменить его износившуюся часть, что тоже допустимо. Компрессионные фитинги следует выбирать при сборке трубопровода с холодной водой.

  1. Пресс-фитинги

Применяют для неразъемного соединения. Для работы нуждаются в присутствии специального инструмента – пресс-машины. Имеется как ручной её вариант – пресс-клещи, так и гидравлический, управляемый микропроцессором.

Соединение с использованием пресс-фитингов отличается большой прочностью и непроницаемостью. Монтаж с использованием этого вида фитингов для металлопластиковых труб тоже займет немного времени. Неоспоримым плюсом использования комплектующих этого вида и, соответственно, неразделимого соединения является выполнение прокладки труб в толще стен.

Читайте материал по теме: Как выбрать радиаторы отопления: 5 критериев

Правильный выбор фитинга по диаметру – основные нюансы монтажа

Диаметр фитинга можно выбирать точно по наименованию. Нельзя подгонять фитинг по диаметру, путем снятия фаски внутри изделия

При выборе обращайте внимание на трубу, с которой работаете. На ней всегда есть маркировка, которая показывает внешний диаметр изделия

Без нагрева труба не войдет в фитинг, поскольку разогрев поможет снять верхний слой.

Если с выбором диаметра полипропиленовой части все понятно, то выбирая диаметр резьбы, нужно быть аккуратным. Например, полипропиленовая планка с водорозетками, в своем большинстве поставляется с внутренним диаметром резьбы на ¾ дюйма. Однако есть варианты с диметром резьбы ½, что следует учитывать под конкретное оборудование и смотреть в таблице соответствия.

Что касается советов, то во время пайки фитинга, а также после окончания работы нужно придерживаться следующих правил:

После пайки необходимо убедиться на ощупь или визуально, что отверстие внутреннего диаметра канала не претерпело деформации. В противном случае, если будет запайка, вода в системе будет проходить с препятствием, что приведет к снижению давления в контуре.
Если во время пайки вы передержали фитинг, и в момент того, когда производилась состыковка, он лопнул, рекомендуется обрезать поврежденную часть. Использовать лопнувший фитинг запрещено, особенно если вы собираетесь уложить водопровод под стяжку или в стену.
После окончания сварки контура водоснабжения или отопления рекомендуется выполнить опрессовку и проверить то, насколько хорошо контур держит заданное давление

Это важно перед заливкой стяжки пола, если труба будет спрятана.
Старайтесь использовать фитинги и трубы одного производителя. Все-таки состав полипропилена, для лучшей свариваемости материала, должен быть одинаковым.
Чтобы правильно расположить фитинг относительно плоскости, в которой он будет лежать, производите примерку и наносите карандашом обозначение в виде полос

После нагрева мы просто состыкуем насечки. При спайке, на трубе наносите насечку на глубину в 1,5 см, чтобы при вдавливании ее в фитинг, вы не передавили и не закупорили отверстие внутри.
Соблюдайте температурный режим паяльника, не передерживайте фитинг при нагреве, следите за его внешним видом и отсутствием заводских повреждений.

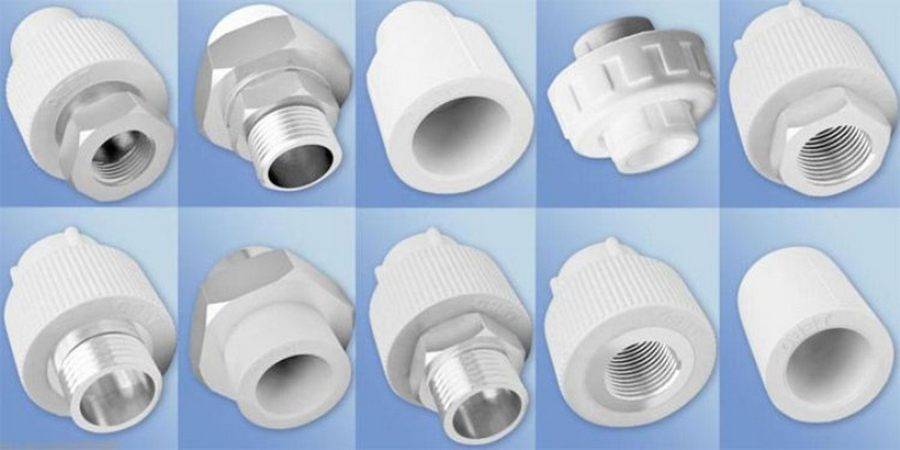

С какими деталями стыкуются полипропиленовые трубы

Изделия комбинируются с соединительными элементами из стали и полиэтилена. Применяют фитинги, состоящие из металлической и пластиковой части. Металлическая часть имеет резьбу, пластик стыкуется с помощью нагрева при сварке или пайке.

Используют такие виды соединительной арматуры:

  • муфты, предназначены для соединения участков одного диаметра;
  • Крестовины или тройники необходимы для получения разветвления линии трубопровода;
  • заглушки закрывают концевые отрезки водопровода;
  • переходники требуются для стыка элементов различных диаметров;
  • штуцер понадобится для присоединения к трубопроводу гибких шлангов.

С применением этих элементов можно создать сантехническую сеть любой сложности.

Преимущества и недостатки

Самое большое преимущество прессового соединителя – надежность. Соединение неразъемное, герметичное и не требует никакого обслуживания (например, подтягивания гаек, как у компрессионных фитингов). Металлопластиковый трубопровод, соединенный при помощи пресс-фитинга, можно даже заливать в стяжку или зашивать фальш-стенами из гипсокартона.

Прочие достоинства пресс-фитингов:

  1. Простая надежная конструкция обеспечивает долговечность.
  2. Прочность соединительного узла.
  3. Легкий и быстрый монтаж с применением несложного оборудования – ручного пресса.
  4. Большой ассортимент разнообразных конструкций позволяет подобрать пресс-фитинги для монтажа инженерных металлопластиковых систем любой конфигурации.
  5. Долговечность. Срок службы примерно равен сроку службы пластика и составляет десятки лет.
  6. Стойкость к коррозии основного материала – латуни, нержавеющей стали.
  7. Безопасность для людей, животных.
  8. Экологичность. Металлические детали после использования просто переплавляют в новые изделия.
  9. Соединители практически не сужают сечение металлопластиковых трубопроводов, имеют небольшое гидравлическое сопротивление.

Недостатки:

  1. Латунные фитинги рассчитаны на рабочее давление до 1,6 Мпа (16 атмосфер). Но на практике такое давление обычно не встречается даже в многоэтажках. В частных домах давление редко превышает 2-3 атмосферы.
  2. Латунные изделия с течением времени покрываются патиной, темнеют. Поэтому их часто покрывают хромом или никелем для декоративности.
  3. В определенном смысле недостаток фитинга в его «одноразовости» – неразъемное соединение разборке не подлежит, запрессовывать соединитель повторно нельзя, при неправильной запрессовке пресс-фитинг придется обрезать и выкинуть.

Процесс монтажа

На подготовленное трубное изделие надевают гильзу, а затем постепенно перемещают ее, как можно дальше, вглубь от края.

Потом внутрь помещают наконечник экспандера, который состоит из двух или более соединенных фрагментов.

Когда приспособление начинает работу, секции раздвигаются в разные стороны, край трубы становится шире и приобретает форму воронки.

Затем эспандер нужно быстро извлечь и в отверстие вставить штуцер крепежного элемента.

Далее к работе приступает аксиальный пресс-механизм: его U – образные «губки» охватывают две части фитинга и с большим напряжением пододвигают гильзу к концу трубы.

В результате,  мы имеем.Изделие оказывается плотно зажатым между гильзой и штуцером.

Через определенный промежуток времени, труба, которая была растянута эспандером, вернется в свое прежнее положение и туго обхватит штуцер.

Данный метод дает возможность монтировать трубы, сохраняя при этом их внутреннее проходное сечение в точке сопряжения (в противовес радиальным крепежным элементам, у которых поперечный разрез штуцера уже, чем у трубы).

Однако, стоит знать, что труба должна быть максимально приспособленной для такого вида соединений (как работать с компрессионными муфтами для стальной трубы прочитайте здесь).

Для аксиальных крепежных элементов существует специальный электрический и ручной инструмент.

Пресс-фитинги

Для установки пресс-фитинга труба разрезается в месте стыка строго под углом 90 градусов. Отклонений от прямого угла быть не должно, это может не лучшим образом сказаться на герметичности и качестве соединения. Диаметр трубы проверяется калибром. Для подгонки с торца трубы снимается небольшая фаска. В целом, до этого этапа неразъемные соединения устанавливаются практически так же, как резьбовые. Дальше начинаются отличия.

На конец трубы устанавливается стальная гильза и фасонная часть соединительной конструкции. Гильза захватывается прессом обжимного инструмента. Рукоятки инструмента сводятся до упора. Все обжимные инструменты работают по одному принципу – до тех пор, пока процесс обжатия не завершится, ручки не расходятся.

Благодаря образованию полностью герметичной конструкции, пресс-фитинги могут использоваться для скрытой прокладки металлопластиковых труб. Они нашли свое применение в монтаже инженерных коммуникаций в жилых зданиях, когда производится укладка трубопровода непосредственно в бетонную стяжку или в стену. Для создания систем типа «теплый пол» они незаменимы. Помимо надежности соединения, обжимные элементы позволяют сократить расход труб и арматурных элементов, таким образом снижая общие расходы на монтаж коммуникаций.

Условное обозначение фитингов

Обозначение фитингов иногда проставляют на их корпусе, в соответствии с ГОСТ 32415-2013 оно должно содержать следующую информацию:

  • название фитинга;
  • обозначение полимера;
  • стандартное размерное соотношение наружного диаметра к толщине стенки SDR, серия S;
  • размеры фитингов — номинальные наружные диаметры стыкуемых изделий;
  • размеры резьбы при ее наличии;
  • класс эксплуатации;
  • номинальное давление, выдерживаемое элементом;
  • обозначение настоящего стандарта.

Пример условного обозначения для угольника в 90° из рандомного сополимера PP-R, выпущенного по ГОСТ 32415-2013 и предназначенного для стыковки труб наружным диаметром 25 мм:

Рис. 15 Фитинги для полипропиленовых труб Valtec и их стоимость.

Как соединяются резьбовые фитинги для металлопластиковых труб

Монтаж труб может выполняться компрессионными соединительными деталями из латуни. Их устройство включает штуцер, гайку, разрезное кольцо. С применением рожкового ключа и резьбовых фитингов можно создавать надежные соединения. Процедура выглядит следующим образом: при накручивании гайки выполняется сжатие пресс-гильзы (разрезное кольцо), что и формирует герметичное прижатие штуцера к внутренней полости трубы.

Одно из достоинств компрессионных соединительных элементов состоит в возможности их устанавливать без дорогостоящего специнструмента. Кроме того, резьбовой фитинг обеспечивает возможность быстрого демонтажа соединений. В то же время, практика показывает, что повторная сборка узла с таким фитингом может быть менее герметичной, поэтому для ремонта сети лучше выполнить вырезку поврежденного участка и на его место установить новый отрезок трубы с помощью резьбовых фитингов. Для повторной установки использованного соединительного элемента необходимо выполнить замену его уплотнительных элементов.

Для соединения отдельных труб их торец нужно обрезать под прямым углом. Это можно выполнить с помощью трубореза или ножовки по металлу. Для гибки труб лучше воспользоваться пружинным трубогибом, но выполнить такую операцию можно и вручную. При изгибе руками минимальный радиус составляет пять наружных диаметров трубного изделия, а при использовании трубогиба – три с половиной диаметра.

У отечественных фирм можно купить любые разновидности компрессионных соединительных деталей. При выборе таких фитингов необходимо приобретать изделия в точном соответствии с параметрами металлопластиковых труб (диаметр и размер стенок трубы). В идеале лучше выбирать трубы и соединения от одной торговой марки.

Трубы из металлопласта прекрасно удерживают свою форму, поэтому при обустройстве сетей необходимо минимальное количество хомутиков. Соединение с помощью компрессионных соединительных элементов можно производить по тройниковому (гребеночному) или коллекторному принципу. Если монтаж выполняется в виде гребенки, то необходимо вначале выполнить монтаж основного трубопровода, а после этого врезать в него фитинги в нужных местах (либо провести монтаж в другом порядке).

Пример присоединения компрессионного фитинга:

Выполнить разметку мест установки соединений.

Выполнить резку трубы.

Надеть на металлопластиковую трубу гофру из утеплителя (необязательный этап).

Выполнить калибровку трубы.

Надеть на трубу гайку с уплотнительным кольцом.

Провести соединение трубы и фитинга.

На фото продемонстрирован монтаж компрессионных фитингов тройниковой конструкции. В каталогах можно найти много других вариантов таких соединений, что дает возможность собрать трубопроводы по любой схеме.

Процесс сборки выполняется в следующей последовательности:

  1. Выполнить выравнивание трубы так, чтобы получить ровный участок длиной 100 мм до среза и 10 мм после него.
  2. В нужном месте нужно разрезать трубу под прямым углом.
  3. Выполнить обработку торца с помощью развертки со снятием миллиметровой фаски. Необходимо обеспечить правильную круглую форму торца.
  4. На трубу нужно одеть гайку с разрезным кольцом.
  5. Намочить штуцер.
  6. Нужно насадить на трубу штуцер. При этом торец среза должен плотно упираться в край фитинга. Завинчиваем рукой гайку штуцера до упора. Если гайка крутится плохо, то возможно нарушено резьбовое соединение или гайка идет не по резьбе, что снизит герметичность соединения.
  7. Для затягивания фитинга понадобится два ключа. Одним нужно зафиксировать фитинг, а другим выполнить до двух оборотов гайки, чтобы были видны до двух ниток резьбового соединения. Не стоит использовать ключи с усиленными рычагами, так как перетяжка гайки может привести к потере герметичности соединения.

Чтобы металлопластиковая труба не запотевала при температурных перепадах транспортируемой среды, поверх нее одевают специальный утепляющий кожух из вспененного полиэтилена или других аналогичных материалов. Такую изоляцию можно одеть и после завершения монтажа в процессе эксплуатации трубопровода. Для этого рукав из вспененного полиэтилена нужно разрезать вдоль, а после установки закрепить его на трубе скотчем.

Маркировка фитингов выполняется по двум показателям:

  • по наружному диаметру трубы;
  • по параметрам резьбового соединения, с помощью которого монтируется трубная арматура.

К примеру, наличие символов 16×1/2 для внутренней резьбы свидетельствует о том, что фитинг может соединяться одним концом с трубой 16 мм по наружному диаметру, а другой с арматурным изделием, у которого есть резьбовое соединение полдюйма.

Читайте материал по теме: Замена труб в квартире: советы профессионалов

О достоинствах и недостатках пластиковой арматуры

Среди преимуществ таких изделий можно отметить следующие:

  • цена на них существенно ниже, чем у металлических аналогов;
  • долговечность;
  • высокая герметичность в течение всего срока использования;
  • устойчивость к коррозии и образованию известкового налета;
  • простота монтажа, делающая ее доступной для самостоятельной установки;
  • необходимость техобслуживания отсутствует.

Видео

Полипропиленовые трубы: виды, фитинги, комплектующие. Мастер-класс по пайке труб // FORUMHOUSE

Учитывая, что любые недостатки являются продолжением достоинств, нужно отметить следующие моменты:

  • запорная арматура из пропилена является неразборной, при поломке узел придется заменить полностью;
  • невозможность регулировки силы потока шаровым краном.

Если учесть невысокую цену и простоту процесса замены, такими недостатками вполне можно пренебречь.

Хороший выбор фитинга по диаметру – ключевые тонкости монтажного процесса

Диаметр фитинга можно подбирать точно по наименованию. Нельзя подгонять соединитель по диаметру, путем снятия фаски в середине изделия. При подборе внимательно посмотрите на трубу, с которой работаете. На ней обязательно есть маркировка, которая показывает внешний диаметр изделия. Без нагрева труба не войдет в соединитель, потому как подогрев поможет снять лицевой слой.

Если с выбором диаметра полипропиленовой части все ясно, то подбирая диаметр резьбы, будьте аккуратными. К примеру, полипропиленовая рейка с водорозетками, в большинстве своём поставляется у которых внутренний диаметр резьбы на ? дюйма

Однако имеются варианты с диметром резьбы ?, что нужно брать во внимание под определенное оборудование и смотреть в таблице соответствия

Что же касается советов, то во время пайки фитинга, а еще после завершения работы необходимо держаться таких правил:

После пайки нужно удостовериться на ощупь или зрительно, что отверстие диаметра внутри канала не претерпело деформации. В другом случае, если будет запайка, вода в системе будет проходить с препятствием, что приводит к уменьшению давления в контуре.
Если во время пайки вы передержали соединитель, и в момент того, когда производилась состыковка, он лопнул, рекомендуется срезать испорченную часть. Применить лопнувший соединитель запрещено, тем более если вы готовитесь положить водомерный узел под стяжку или в стенку.
После завершения сварки контура водообеспечения или теплоснабжения рекомендуется сделать опрессовку и проверить то, насколько выгодно контур держит установленное давление

Это важно перед заливкой напольной стяжки, если труба будет спрятана.
Постарайтесь применить фитинги и трубы одного изготовителя. Все же состав полипропилена, для лучшей свариваемости материала, обязан быть одинаковым.
Чтобы правильно разместить соединитель плоскости, где он будет лежать, делайте примерку и наносите карандашиком обозначение в виде полос

После нагрева мы просто состыкуем насечки. При спайке, на трубе наносите отметку на глубину в 1,5 см, чтобы при вдавливании ее в соединитель, вы не передавили и не закупорили отверстие в середине.
Соблюдайте режим температур паяльника, не передерживайте соединитель при нагревании, нужно следить за его наружным видом и отсутствием фабричных повреждений.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
