Преимущества печей Бутакова: варианты как сделать своими руками

Самостоятельное изготовление печи Бутакова

Что бы сделать печь Бутакова своими руками, понадобятся соответствующие чертежи. С их помощью, сборка собственной печи не доставит больших хлопот и не затратит большое количество времени.

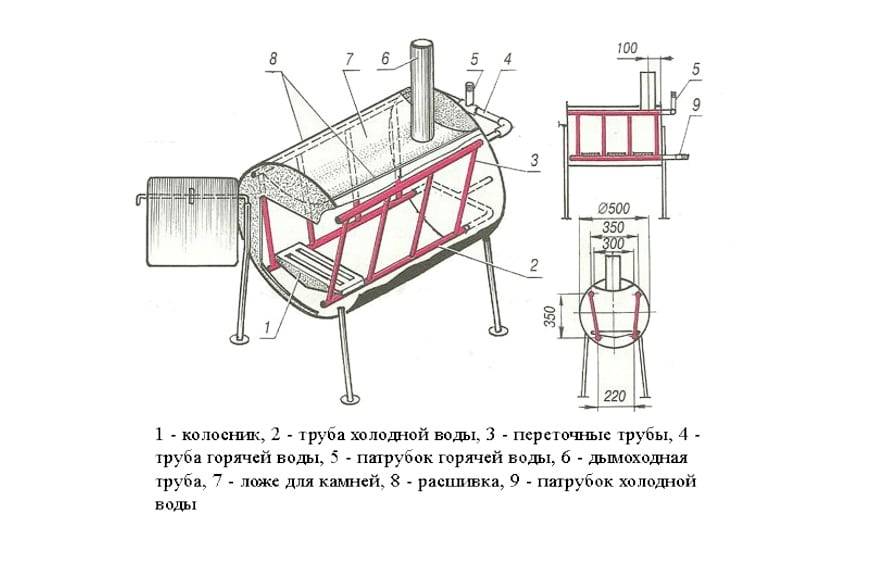

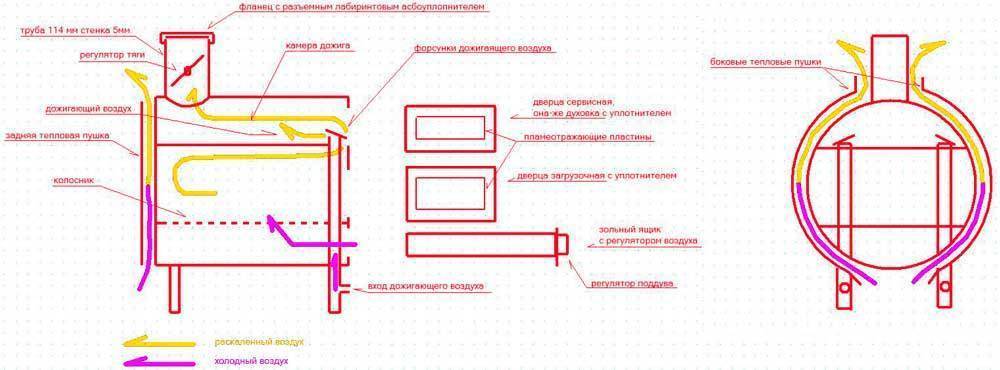

Примерные чертежи самодельной печи Бутакова:

С помощью чертежей печь Бутакова можно собрать в кратчайшие срокиСуществует 6 основных моделей печей Бутакова

Изготовление можно разделить на несколько шагов:

• Шаг 1. Первым действием необходимо сварить металлический цилиндр. Для этих целей идеально подойдёт бочка с толщиной металла не менее 10 мм. Если таковой нет, нужно сваривать лист в нужную форму.
• Шаг 2. Следующее что нужно сделать, это вырезать из листа металла такой же толщины круг, который будет на 2 см меньше диаметра основного цилиндра. В центре этого круга необходимо вырезать круглое отверстие диаметром от 5 до 10 см.
• Шаг 3. Теперь требуется взять трубу такого же диаметра как центральное отверстие на металлическом кругу, и приварить к нему саму трубу. Снизу на металлический диск нужно наварить металлически швеллера в горизонтальном положении.
• Шаг 4. На верхней части цилиндра необходимо установить металлическую крышку с отверстием для трубы, выходящей из внутреннего диска. Провести трубу и заварить крышку.
• Шаг 5. На выходящей трубе нужно сделать заслонку, которая будет задерживать дым.
• Шаг 7. В верхней части самого цилиндра, требуется сделать отверстие диаметром около 15-20 см в роли дымохода.
• Шаг 8. В нижней части цилиндра необходимо сделать два отверстия. Одно будет играть роль топливного окошка, а через другое можно очищать печь от золы. На отверстиях должны быть дверцы с ручками.
• Шаг 9. Заключительный этап изготовления печи Бутакова своими руками. Печь устанавливается на прочное основание (кирпич, бетон), приваривается труба дымохода, и заделываются все отверстия, для получения необходимой герметичности.

После установки самодельной печи, на соседние стены можно закрепить специальный отражатель для повышения эффективности и пожаробезопасности.

Благодаря своей экономичности и итоговому проценту КПД, такая печь является одним из лучших вариантов для отопления частных домов.

Модельный ряд

Данные печи предназначены для индивидуального использования дома или в бане. Выделяют шесть основных моделей печного механизма:

Важно! Установки профессора Бутакова имеют одинаковый принцип работы. Отличаются только мощностью и размерами

Максимально допустимая мощность установки не должна превышать 55 кВт

Серийное производство направлено только на изготовление Студента, Инженера и печи Доцент. Для получения других моделей печей придётся оформлять индивидуальный заказ

Максимально допустимая мощность установки не должна превышать 55 кВт. Серийное производство направлено только на изготовление Студента, Инженера и печи Доцент. Для получения других моделей печей придётся оформлять индивидуальный заказ.

Весь модельный ряд печей Бутакова имеет красивый дизайн, который подойдет практически к любому интерьеру.

Гимназист

Выход дымохода находиться в верхней части корпуса, что позволяет сэкономить пространство в помещении. Однако у такой конструкции есть существенные недостатки: конденсат и сажа опускаются прямо в печь;

неудобно прочищать дымоход, т.к. каждый раз приходиться вынимать его из печи, что достаточно проблематично.

В модификации «Гимназист-1» реализована конструкция без варочной плиты.

• Мощность — 5 кВт
• КПД — 85%
• Размер отапливаемого помещения — 50-100 м³
• Вес — 34 кг
• Размеры — 400х500х500 мм
• Толщина стенок — 2,5 мм
• Объем топки — 60 л
• Диаметр дымоходной трубы — 115 мм
• Стоимость в зависимости от модификации — от 4800 до 6800 руб.

Студент

Одна из самых распространенных моделей, идеально подойдет для дач и небольших частных домов, а также для хорошо утепленных частных домов большего размера. Отопительная печь профессора Бутакова Студент обладает увеличенным диаметром труб, а также меньшей толщиной их стенок, что позволяет увеличить теплообмен, т.к. «живое» сечение для движения воздуха по трубам увеличивается в этом случае с 35% до 70%.

• Мощность — 9 кВт
• КПД — 85%
• Размер отапливаемого помещения — 150 м³
• Вес — 57 кг
• Размеры — 370х545х650 мм
• Объем топки — 74 л
• Диаметр дымоходной трубы — 120 мм

Существует 3 модификации этой модели:

• дровяная с металлической дверцей, цена — 11900 руб;
• угольная с металлической дверцей, цена — 12800 руб;
• с чугунной дверцей со встроенным стеклом, цена — 13900 руб.

Инженер

Является самой популярной моделью из всего модельного ряда, т.к. идеально подходит для частных домов и дач, а также для малых производственных помещений. Также, как у «Студента», конструкция «Инженера» состоит из увеличенных в диаметре конвективных труб с меньшей толщиной стенок, что также значительно увеличивает теплоотдачу печи.

• Мощность — 15 кВт
• КПД — 85%
• Размер отапливаемого помещения — 250 м³
• Вес — 75 кг
• Размеры — 440х645х800 мм
• Объем топки — 120 л
• Диаметр дымоходной трубы — 120 мм
• Стоимость — дровяная: 16000 руб; угольная: 16700 руб; со стеклянной дверцей: 17700 руб.

Доцент

Данная модель в основном используется для отопления складских и производственных помещений, а также крупных частных домов.

• Мощность — 25 кВт
• КПД — 85%
• Размер отапливаемого помещения — 500 м³
• Вес — 143 кг
• Размеры — 570х800х1000 мм
• Объем топки — 250 л
• Диаметр дымоходной трубы — 150 мм
• Стоимость — от 28000 руб

Профессор

• Мощность — 40 кВт
• КПД — 85%
• Размер отапливаемого помещения — 1000 м³
• Вес — 57 кг
• Размеры — 670х1110х1250 мм
• Диаметр дымоходной трубы — 200 мм
• Стоимость в зависимости от модификации — от 32500 руб.

Технические особенности печей

В серии Гимназист и Доцент, есть несколько конструкционных отличий. Но, также существуют общие характеристики и рабочие параметры, присущие каждой модели:

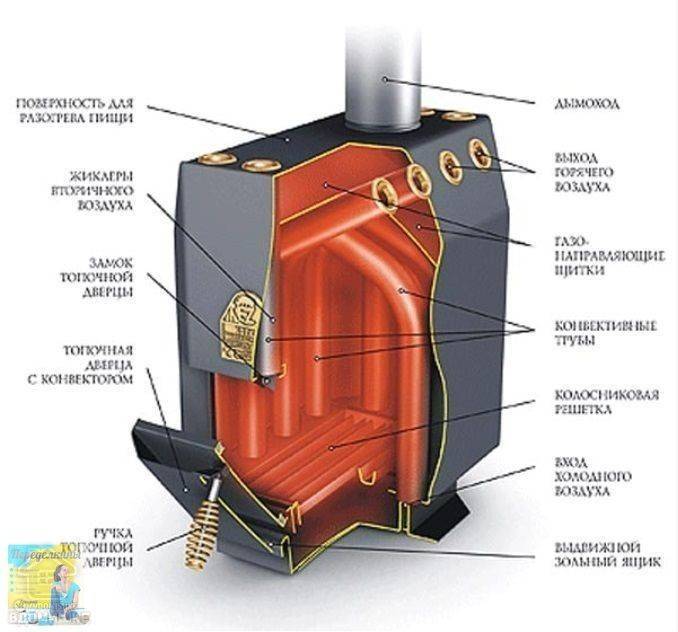

Принцип обогрева – печи относится к классу конвекционного оборудования. Обогрев осуществляется посредством конвекционных каналов, трубок, по которым забирается холодный и выводится горячий воздух. Особая конструкция конвекционных каналов, обеспечивает быструю теплоотдачу. Тепло поступает в помещение сразу после растопки, через 3-5 минут.

Возможность приготовления пищи – конвекционные печи не имеют особой варочной поверхности. Для приготовления или разогрева пищи, используется верхняя горизонтальная поверхность.

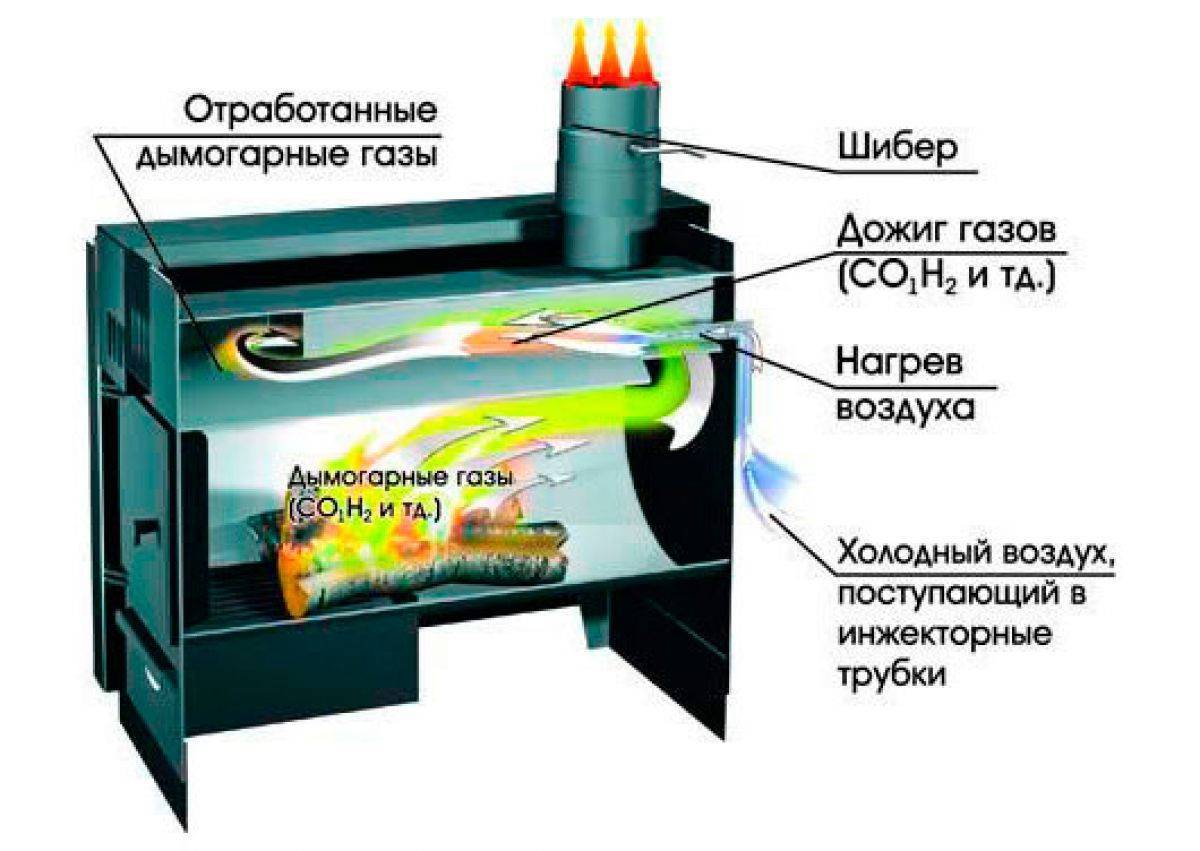

Принцип работы – печи Термофор, это оборудование длительного горения. Во время работы, используется принцип пиролиза или газогенерации.

Кроме общих характеристик и особенностей конструкции, которые есть у каждой модели, существуют существенные отличия. Чтобы не ошибиться при выборе, следует изучить описание печей от компании Термофор.

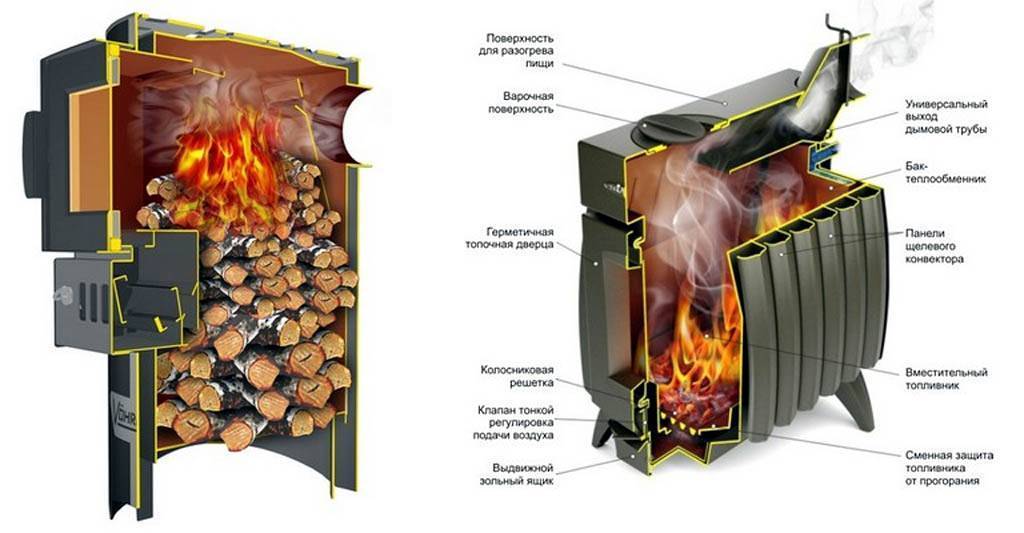

Печи Гимназист

Обогревательная печь длительного горения профессор Бутаков Гимназист, предназначена для обогрева помещений с максимальной площадью до 100 м³. Основной вид топлива, дрова, но допускается использование прессованных брикетов.

У серии Гимназист существует несколько отличий:

Объем топочной камеры 78 л. Режим газогенерации и большая вместительность топки, делает возможным продлить работу печи от одной закладки, до 6-8 часов.

Внутри конструкции присутствуют конвективные трубы, с возможностью подключения дополнительных воздуховодов, для отвода тепла и обогрева смежных помещений. Обогрев помещения выполняется комбинированным способом. Кроме конвекции, для обогрева помещения используется сильно разогревающийся металлический корпус печи.

Металлическая конвекционная отопительная печь Термофор Гимназист, весит всего 55 кг. Для удобства монтажа, предусмотрена специальная подставка.

Варочная панель у отопительно-варочной печи Термофор Гимназист, устроена как верхняя горизонтальная поверхность корпуса. Конвекционные каналы выходят так, чтобы не мешать установке посуды, при необходимости приготовить или подогреть пищу.

Модель	«Гимназист»
Максимальный объем отапливаемого помещения, куб. м	100
Мощность, кВт	6
Габаритные размеры (ШхГхВ), мм, труба вверх	370х530х780
Масса, кг	55
Проем топочной дверцы, мм	250
Объем камеры сгорания, л	78
Максимальный объем загрузки топлива, л	34
Максимальная длина полена, мм	440
Диаметр дымохода, мм	120
Рекомендуемая высота дымохода, м	5
Конвекционные трубы: диаметр, мм / кол-во, шт.	40/8

Печь Гимназист, подойдет для небольших помещений до 60 м², одновременного приготовления пищи и для обогрева основной и смежных комнат.

Печи Доцент

Дровяная отопительная печь Термофор Доцент, в отличие от серии Гимназист, предназначена для отопления больших площадей, общей сложностью до 250 м². Главные отличия модификации:

Возможность выбора комплектации – в серии представлены модели с дверцами, имеющими вставку из стекла и полностью глухие.

Вес конструкции – масса корпуса около 160 кг, объем топочной камеры 275 л.

Основной вид топлива – для топки используются дрова с влажностью не более 20%.

Принцип работы – в конструкции предусмотрены особые жиклеры для дожига отходящих газов, что увеличивает теплоотдачу на 10-15%.

Материал конструкции – основной корпус изготовлен из стали. Воздухогрейная отопительная печь профессор Бутаков Доцент, идет в комплекте с чугунной дверцей со стеклом. Преимущество решения – отсутствие деформации дверцы, даже спустя несколько лет эксплуатации. Есть возможность выбрать глухую дверцу, не имеющую стекла.

Модель	«Доцент»
Максимальный объем отапливаемого помещения, куб. м	500
Мощность, кВт	25
Габаритные размеры (ШхГхВ), мм	570х820х1000
Масса, кг	164
Проем топочной дверцы, мм	290х340
Объем камеры сгорания, л	275
Максимальный объем загрузки топлива, л	100
Максимальная длина полена, мм	600
Диаметр дымохода, мм	150
Рекомендуемая высота дымохода, м	6
Конвекционные трубы: диаметр, мм / кол-во, шт.	70/14

Печи компании Бутаков, серии Доцент, используются для полноценного обогрева больших помещений. Для этого, к конвективным каналам подключаются воздуховоды. Верхняя горизонтальная поверхность печи, как и в модификации Гимназист, предназначена для приготовления или подогрева пищи.

Виды установок

Используется несколько разновидностей печей Бутакова. Принцип их действия, основы конструкции и используемое топливо в них идентично, а отличия заключаются в размерах элементов и количестве труб, что позволяет изменять габариты и мощность установки, расширять функциональные возможности.

Выделяются такие модели устройств.

1. «Гимназист». Она имеет мощность 5–7 кВт и способна отопить помещение площадью 70–90 м². Это самая миниатюрная установка весом порядка 54–57 кг со стандартными габаритами 37х67х78 см.
2. «Студент». Мощность печи составляет 8–9 кВт с возможностью отопить помещение до 140 м². Масса установки 76–78 кг при типовых размерах, аналогичных предыдущей модели.
3. «Инженер». Имея мощность до 12–15 кВт, эта установка отапливает помещение до 240 м². Масса составляет 112–115 кг. Габариты 44х77х90 см.
4. «Доцент». Установка имеет такие параметры: мощность 20–26 кВт, отапливаемая площадь до 520 м², масса 180–185 кг, размер 57х98х115 см. Для этой печи дымоход должен иметь длину не менее 6 м.
5. «Профессор». Это достаточно крупная печь, предназначенная для обогрева помещений до 1000 м². Ее мощность достигает 38–40 кВт. Масса 234–240 кг. Габариты 67х111х125 см. Дымоходную трубу придется делать общей длиной не менее 8 м.
6. Наконец, самая большая установка – «Академик», способная отопить сооружение площадью до 1300 м², для чего обеспечивается мощность до 56 кВт. В ее топку можно загрузить до 200 кг топлива. Масса установки превышает 300 кг.

Любая из данных моделей может иметь несколько модификаций

Варианты	Характеристики
Угольная топка.	Уголь имеет повышенную теплоотдачу, а потому для исключения чрезмерного перегрева конвекционного контура тубы в топливнике покрываются защитным кожухом.
Дровяная воздушная установка.	Это классический вариант печи Бутакова, в котором по контуру движется и разогревается воздушный поток.
«Гидравлик».	Данная модификация отличается тем, что по контуру направляется вода, а он соединен патрубками с отопительной системой помещения. В такой конструкции обязательно устанавливается термометр для контроля температуры воды.

Модельный ряд

Весь модельный ряд печей Бутакова имеет красивый дизайн, который подойдет практически к любому интерьеру.

Гимназист

Модель «Гимназист»

Отличительной особенностью этой модели является то, что она именно отопительно-варочная. В верхней части корпуса установлена специальная варочная плита (модификации «Гимназист-2»(с варочной плитой и общим весом 49 кг и мощностью 8 кВт) и «Гимназист-3»(с варочным кружком и общим весом 34 кг)), которая отсутствует у других моделей. Однако отсутствие варочных плит не говорит о том, что другие модели нельзя использовать для приготовления пищи и кипячения воды.

Выход дымохода находиться в верхней части корпуса, что позволяет сэкономить пространство в помещении. Однако у такой конструкции есть существенные недостатки: конденсат и сажа опускаются прямо в печь;

неудобно прочищать дымоход, т.к. каждый раз приходиться вынимать его из печи, что достаточно проблематично.

В модификации «Гимназист-1» реализована конструкция без варочной плиты.

Характеристики:

• Мощность — 5 кВт
• КПД — 85%
• Размер отапливаемого помещения — 50-100 м³
• Вес — 34 кг
• Размеры — 400х500х500 мм
• Толщина стенок — 2,5 мм
• Объем топки — 60 л
• Диаметр дымоходной трубы — 115 мм
• Стоимость в зависимости от модификации — от 4800 до 6800 руб.

Модель «Студент».

Студент

Одна из самых распространенных моделей, идеально подойдет для дач и небольших частных домов, а также для хорошо утепленных частных домов большего размера. Отопительная печь профессора Бутакова Студент обладает увеличенным диаметром труб, а также меньшей толщиной их стенок, что позволяет увеличить теплообмен, т.к. «живое» сечение для движения воздуха по трубам увеличивается в этом случае с 35% до 70%.

Выход дымохода находиться в задней части корпуса и крепится через тройник. Такое конструктивное решение позволяет осуществлять чистку дымохода, не отсоединяя его от печи. Для начала очистки необходимо только отсоединить съемное дно тройника. К тому же конденсат и сажа осыпаются в тройник, а не в саму печь, как у «Гимназиста». Тройник оснащен задвижкой, благодаря которой можно регулировать тягу. Дно тройника снабжено специальным штуцером для удаления конденсата.

Характеристики:

• Мощность — 9 кВт
• КПД — 85%
• Размер отапливаемого помещения — 150 м³
• Вес — 57 кг
• Размеры — 370х545х650 мм
• Объем топки — 74 л
• Диаметр дымоходной трубы — 120 мм

Существует 3 модификации этой модели:

• дровяная с металлической дверцей, цена — 11900 руб;
• угольная с металлической дверцей, цена — 12800 руб;
• с чугунной дверцей со встроенным стеклом, цена — 13900 руб.

Инженер

Модель «Инженер»

Является самой популярной моделью из всего модельного ряда, т.к. идеально подходит для частных домов и дач, а также для малых производственных помещений. Также, как у «Студента», конструкция «Инженера» состоит из увеличенных в диаметре конвективных труб с меньшей толщиной стенок, что также значительно увеличивает теплоотдачу печи.

Характеристики:

• Мощность — 15 кВт
• КПД — 85%
• Размер отапливаемого помещения — 250 м³
• Вес — 75 кг
• Размеры — 440х645х800 мм
• Объем топки — 120 л
• Диаметр дымоходной трубы — 120 мм
• Стоимость — дровяная: 16000 руб; угольная: 16700 руб; со стеклянной дверцей: 17700 руб.

Доцент

Модель «Доцент»

Данная модель в основном используется для отопления складских и производственных помещений, а также крупных частных домов.

Характеристики:

• Мощность — 25 кВт
• КПД — 85%
• Размер отапливаемого помещения — 500 м³
• Вес — 143 кг
• Размеры — 570х800х1000 мм
• Объем топки — 250 л
• Диаметр дымоходной трубы — 150 мм
• Стоимость — от 28000 руб

Профессор

Модель «Профессор»

Самая мощная печь из всего модельного ряда.

Характеристики:

• Мощность — 40 кВт
• КПД — 85%
• Размер отапливаемого помещения — 1000 м³
• Вес — 57 кг
• Размеры — 670х1110х1250 мм
• Диаметр дымоходной трубы — 200 мм
• Стоимость в зависимости от модификации — от 32500 руб.

Особенности монтажа и установки

Котел устанавливается и монтируется просто. При работах не требуется особых профессиональных навыков, но при этом, необходимо выполнять несколько рекомендаций:

• не стоит забывать о большом весе котла, при доставке его к месту монтажа;
• не рекомендуется монтировать его в местах, где он будет препятствовать свободному проходу;
• для его установки лучше использовать нежилые помещения в здании. Не следует ставить его в спальне, лучше установить его на кухне;
• минимальный отступ от противоположной стенки – 125 см, а до потолка – минимум 120 см;
• расстояние от стены из легковоспламеняющихся материалов, без дополнительной защиты от возгораний до отопителя – от 50 см. Стена оборудована защитным экраном и выполнена из негорючих материалов – в этом случае размер до печи не менее 35 см;
• минимальное расстояние от зольника до пола минимум 14 см. Лучше, если в помещении бетонный пол. Для защиты деревянного придется уложить лист металла или другого негорючего прочного материала.

Установить печку легко. Для закрепления к полу, в корпусе сделаны специальные пазы. Поэтому, разметив и просверлив отверстия, выставив котел по уровню, останется надежно закрепить его.

Для подключения дымохода, необходимо выполнить следующие инструкции:

• расстояние от колосника или камеры сгорания до верхней части трубы дымохода, должно быть не менее 5 м;
• для труб вытяжки используются детали, сечением 12 см. Для них лучше использовать сэндвич – трубы с утеплением и нержавеющую сталь, толщиной от 0,5 мм;
• при прохождении дымохода через плиты перекрытия и конструкцию крыши, обязательно выполните теплоизоляцию. Для этого лучше использовать специальные гильзы с утеплителем, через которые проходит дымоход;
• при отсутствии в конструкции специального патрубка для вывода конденсата, его необходимо сделать самостоятельно.

Первая труба выводится вертикально, затем к ней подсоединяется 2-я деталь, которая фиксируется с помощью хомута, для герметизации стыка. Дымоход, в зависимости от индивидуальных условий может сразу выводится на крышу или придется использовать специальные фитинги для отвода или поворота трубопровода. Дымоход надежно фиксируется к стенам, на его конце обязательно устанавливается специальный защитный козырек, который препятствует проникновению воды и порывов ветра в вытяжку.

После установки потребуется выполнить пробную растопку печи. При этом обязательно убедится в наличии тяги в трубе вытяжки. Для этого достаточно поднести к открытой загрузочной двери спичку или зажженную зажигалку. О наличии тяги сообщит отклонение пламени.

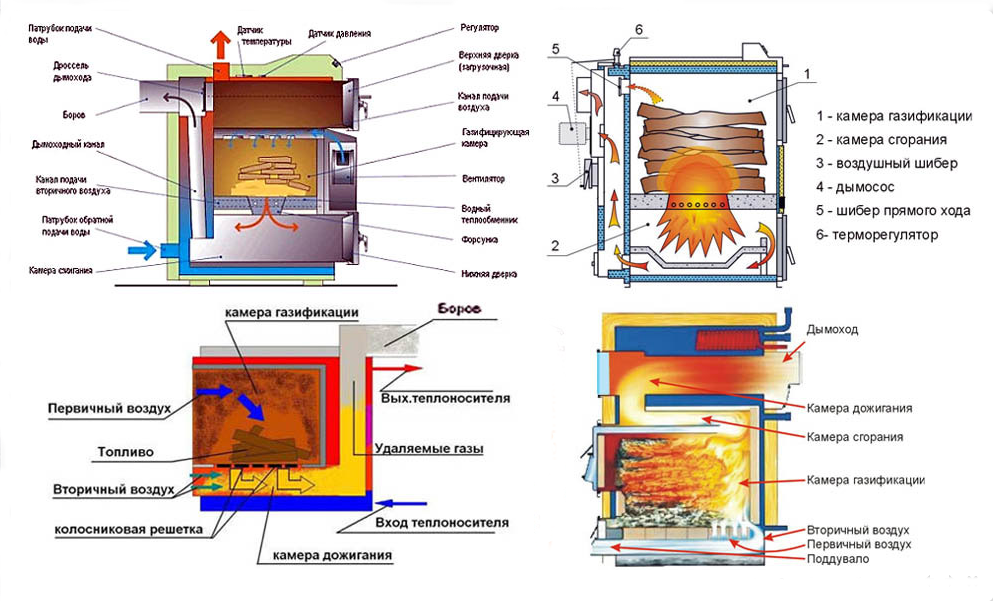

Руководство по сборке газогенераторной печи

Рассматриваемый агрегат собирается практически в той же последовательности, что и другие газогенераторные печи. Единственные различия заключаются в небольших конструктивных особенностях, о которых рассказывалось ранее. Помните о них в процессе сборки агрегата.

В основе самодельной печи Бутакова лежит обыкновенная металлическая бочка. Пошагово выполните приведенные рекомендации, и вы получите отличный агрегат для качественного, эффективного, безопасного и экономного обогрева.

Первый шаг. Срежьте верх бочки и выровняйте оставшиеся острые кромки. Резать удобнее всего болгаркой, загибать кромки – молотком. Острые кромки загните вниз.

Второй шаг. Вырежьте из стального листа круг диаметром на 1,5-2 см меньше диаметра бочки.

Третий шаг. Вырежьте в круге из предыдущего шага отверстие диаметром 10 см. Приварите к отверстию стальную трубу аналогичного диаметра.

Четвертый шаг. Приварите к низу круга с трубой отрезки швеллера. Отрезки должны быть установлены так, чтобы в будущем они свободно передвигались в пространстве бочки. В дальнейшем швеллеры будут придавливать загруженное топливо, и обеспечивать необходимые условия работы котла.

Пятый шаг. Установите на верх трубы заслонку. Для этого зафиксируйте вертикально шпильку с резьбой внутри трубы. Для фиксации используйте сварку. Вырежьте заслонку из стального листа.

Диаметр заслонки должен быть таким же, как диаметр трубы. Просверлите на краю вырезанной заслонки такое отверстие, чтобы установленная на шпильку заслонка закрывала трубу. Закрутите заслонку с помощью гайки.

В будущем с помощью этого простейшего элемента вы сможете контролировать объем воздуха, поступающего в топку, а, следовательно, и интенсивность работы печи.

Шестой шаг. При помощи молотка выровняйте бортик крышки с трубой. В данном случае края необходимо загнуть наружу, чтобы крышка плотно «садилась» на основание.

Седьмой шаг. Вооружитесь зубилом и сделайте в крышке отверстие диаметром порядка 10,3 см. Через это отверстие будет проходить труба, приваренная к блину на предыдущих этапах работы. Сливное отверстие в крышке заварите.

Восьмой шаг. Подготовьте основание для печи. Хорошо подойдет незаглубленная площадка из кирпича.

Девятый шаг. Вырежьте в верхней части корпуса печки отверстие диаметром 15 см. В это отверстие будет проходить труба дымохода. Длина дымовой трубы должна составлять примерно 1,5 длины корпуса.Приварите отрезок трубы к отверстию в верхней части корпуса агрегата.

Десятый шаг. Вырежьте небольшое отверстие квадратной формы в самой нижней части корпуса. Приварите к подготовленному отверстию дверцу. Через этот люк вы будете удалять золу. В сам люк можете вставить упоминавшийся ранее ящик (зольник), чтобы чистить печь было максимально удобно и просто.

Одиннадцатый шаг. Герметично заварите нижнюю часть дымовой трубы. Саму же трубу установите на ножки – так надежнее.

Двенадцатый шаг. Подсоедините печку к колену, предварительно приваренному к трубе дымохода, и зафиксируйте при помощи хомута. Под хомут рекомендуется уложить стеклоткань. Благодаря этому материалу будет обеспечена большая герметичность соединения.

Эксплуатация

Котёл Бутакова это газогенераторный прибор, к которому выдвигаются жёсткие требования. Их игнорирование влечёт за собой возникновение пожара. Среди этих требований можно выделить:

• Влажность дров, которые используются в качестве топлива, не должна превышать 25 процентов. Газогенерация не активируется, если данный показатель будет значительно больше. Также сырое топливо понижает КПД и повышает расход.
• Эффективность от использования торфяных брикетов выше. В этом случае тепла выделяется больше, чем при топке дровами.

Обратите внимание! Печной механизм, где в качестве топлива используются дрова, нельзя топить углём

Монтаж печи

Особых сложностей в установке печи профессора Бутакова нет, однако необходимо соблюдать определенные правила, связанные в первую очередь с пожарной безопасностью

Основное внимание следует обратить на дымоход, который должен быть герметичным, ровным и теплоизолированным, а также на расположение котла и его изолированность от горючих материалов. Во многом монтаж схож с установкой Булерьяна. Итак, монтаж осуществляется в следующей последовательности:

Итак, монтаж осуществляется в следующей последовательности:

Особое внимание следует уделить пожарной безопасности. Подготавливается место, где будет стоять сам отопительный агрегат, для этого не требуется установка специального фундамента

Котел монтируется непосредственно на пол, на ровную теплоизоляционную поверхность (металлические листы на 10 мм асбестовом картоне)

Подготавливается место, где будет стоять сам отопительный агрегат, для этого не требуется установка специального фундамента. Котел монтируется непосредственно на пол, на ровную теплоизоляционную поверхность (металлические листы на 10 мм асбестовом картоне)

К тому же, основание прибора оснащено отверстиями для крепежа, поэтому при желании печь можно зафиксировать на полу.

Рядом стоящие стены также необходимо теплоизолировать до уровня на 250 мм выше верхней части печи. В качестве теплоизоляции может выступать 25 мм слой штукатурки по металлической сетке, либо 10 мм асбестовый картон с металлическим листом. Печь должна стоять не ближе, чем 380 мм от стены.
Перед топочной дверцей следует выложить металлический лист 700х500 мм. При чем 700 мм сторона должна примыкать к топке.
Необходимо определить место прохода дымоходной трубы в перекрытии (потолке), после чего сделать в нем квадратное отверстие. Отверстие следует теплоизолировать (базальтовая вата металлические листы).
Отопительная печь профессора Бутакова ставиться на подготовленное место, желательно установить на подставку из кирпичей или любого другого не горючего материала.
Подсоединить дымоход к печи через тройник и вывести через перекрытие.

Важно! Все стыки дымоходной трубы необходимо «посадить» на термостойкий герметик.

• Определить место прохода в крыше.
• Проделать отверстие в крыше и установить остальные части дымохода. Дымоходная труба должна возвышаться над коньком на 500 мм. При чем, часть дымохода, расположенная вне отапливаемого помещения (находящаяся в условиях минусовых температур) должна быть теплоизолирована материалом, способным выдержать температуру 400°C. Идеальным вариантом является установка так называемого «сэндвича» (теплоизолированной трубы).
• Изолировать отверстие в крыше базальтовой ватой.
• Пространство вокруг печи можно обложить кирпичами или другим негорючим материалом.

Обратите внимание! Место для установки рекомендуется предварительно утеплить. Для этой цели используют листы из металла. Поверхность также должна быть ровной, без перепадов

Поверхность также должна быть ровной, без перепадов.

Печной механизм оборудован специальными отверстиями, с помощью которых можно зафиксировать агрегат в одном положении.

Стены, которые прилегают к устройству, нужно утеплить. Штукатурная смесь на металлической сетке отличный вариант для теплоизоляции.

Важно! Прибор нельзя устанавливать вплотную к стене. В данном случае рекомендуется выдержать расстояние не менее 40 см. Также трубные стыки надо обработать специальным герметиком

Причём пространство возле агрегата не должно содержать горючих материалов

Также трубные стыки надо обработать специальным герметиком. Причём пространство возле агрегата не должно содержать горючих материалов.

Соблюдая вышеуказанные требования, возможно избежать возникновения пожара.
