Вызвать мастера для монтажа радиаторов в Москве недорого
Естественно, что работы по организации системы отопления дома выполнить лучше профессионала не сможет ни один домовладелец без опыта в данном деле. Поэтому многие сразу решают передать вопрос организации системы, покупку отопительных приборов и их подключения специалисту, знающему в этом толк и имеющему за плечами не малый опыт.
Вопрос сколько стоит установить радиаторы, интересует многих домовладельцев, в интернете много объявлений частных мастеров предлагающих услугу достаточно дешево, однако доверять задачу первому встречному не стоит. Во-первых, мастер может быть недостаточно квалифицированным, во-вторых, можно попасть на аферистов и потерять деньги.
Установка радиаторов проводится мастером в удобный для Вас день, все необходимые инструменты специалист привозит с собой, поэтому вам не нужно искать или брать в аренду дрель и прочие инструменты, необходимые для подключения батарей.
Стоимость монтажа зависит от количества радиаторов и сложности работы, в целом выходит недорого, выезд мастера включен в сумму.
Модели Kermi FTV 33
По теплоотдаче эти модели признаны одними из лучших обогревателей: они идеальны для больших домов, имеют много функций и в целом такие системы отопления позволяют устанавливать разные режимы для отдельных комнат.
Эта линейка обогревателей обладает самой мощной теплопроводностью благодаря трем греющим панелям и трем конвекторам тепла.
Характеристики
Все оборудование керми изготавливается из одних и тех же материалов, разница лишь в количестве нагревателей и параметрах:
- прочная сталь с углеводородом дает прочность и долговечность;
- хорошая отдача тепла;
- наличие двух труб отопления: подающей и отводящей;
- максимальное количество греющих панелей на рынке обогревателей;
- внешний П-образный вид;
- высота – от 300 мм, ширина – от 400 мм, глубина – от 155 мм.
Стоимость
Цена приборов выше предыдущих моделей, что связано с большей теплоотдачей радиаторов FTV 33. Ориентировочные расценки таковы:
- модель 300х1600 с теплоотдачей 2939 Вт и емкостью 8,64 л стоит 10 000 руб.;
- обогреватель 500х3000 с теплоотдачей 8319 Вт и емкостью 24,3 л стоит 18 000 руб.;
- радиатор 900х2000 с теплоотдачей8782 Вт и емкостью 27 л стоит 22 000 руб.
Особенности
Нагрев в радиаторе осуществляется последовательно, что обеспечивает высокую теплоотдачу в больших помещениях. Модели Керми можно монтировать в нишу, но для этого необходимо оставлять по бокам небольшое расстояние для возможности снять торцевые накладки и решетку.
Сегодня используется три основных типа подключения радиаторов к трубам:
- Диагональное;
- Боковое одностороннее;
- Нижнее подключение радиатора.
Рассмотри кратко все три, акцентируя внимание на нижнем способе подключения.Итак, диагональный метод подключения обеспечивает максимально эффективную отдачу тепла. В этом случае труба, по которой подается теплоноситель, находится сверху, а отводящая труба – в нижней части радиатора
Такое размещение позволяет добиться максимальной мощности. Если использовать обратное подключение – подающая труба внизу, а отводящая вверху – то эффективность работы прибора падает на 10%.
Диагональное подключение хорошо подходит для длинных радиаторов, количество секций которых больше 10-12. При этом типе подключения трубы удобно прятать в штробах или за фальшстеной.
Одностороннее боковое подключение особенно часто используется в многоквартирных домах. В этом варианте подключения подающая труба находится в верхней части радиатора, а отводящая – в нижней. Главное отличие от диагонального подключения в том, что обе трубы размещаются на одной стороне прибора.
Необходимо отметить, что в этом случае теплоотдача радиатора по сравнению с подключением диагонального типа, уменьшается на 2%, а если трубы расположены в обратном порядке, теряется еще примерно 9-10% мощности обогревательного прибора.
Подключение радиаторов отопления снизу практикуется достаточно редко. Чаще всего его используют при магистральном подключении, тогда, когда трубы подачи и обратки теплоносителя нельзя спрятать в штробы или за фальшстеной.
Подключение радиатора отопления, предназначенного для нижнего типа монтажа, относится, по большому счету, к односторонней схеме, так как разводка обеих патрубков — подачи и обратки, сделана внутри прибора.
Делая обвязку радиатора отопления с нижним подключением очень важно не перепутать и не поменять местами патрубки подачи и обратки –следует помнить, что обратная подача всегда расположена первой от ближайшего угла
Плюсы и минусы последовательного подключения батарей
Плюсы последовательного подключения:
- низкая стоимость расходного материала;
- допускается использование любых видов радиаторов;
- при необходимости трубопровод ;
- охват приборами отопления всего периметра комнаты;
- лёгкий монтаж;
- небольшое количество расходуемого материала.
Минусы:
- сложное проектирование процесса;
- высокий коэффициент потерь тепла: из-за характерной вытянутости такой магистрали теплоноситель к концу охлаждается;
- при отсутствии циркуляционного насоса возникают застои перемещаемой по радиаторам жидкости и снижение эффективности работы системы в целом;
- при отсутствии терморегуляторов на батареях — отсутствие контроля над подачей тепла.
Расчет мощности
Один из вариантов расчета мощности радиатора предполагает применение сравнительного метода, когда за основу берется типовая чугунная 12-секционная батарея. Из проведенных исследований известно, что при таких габаритах она обеспечивает теплоотдачу порядка 1444 Вт. Емкость заполняемого теплоносителем внутреннего объема чугунного образца равна13 литрам.
Из паспорта батарей Kermi легко узнается, что теплоотдача от типового односекционного агрегата под шифром 10 составляет около 2100 Вт (при рабочем объеме в 6,3 литра). Используя эти данные при замене чугунных батарей новыми образцами, можно быть уверенным в том, что их теплоотдача будет не хуже, а даже немого выше.
Для правильного определения нужной мощности и схемы подключения радиаторов применяется табличный вариант расчета. Для его реализации потребуются следующие дополнительные данные:
- величина тепловых потерь в квартире;
- параметры жидкого носителя;
- предполагаемая комнатная средняя температура.
При выборе также учитываются габариты радиатора, после чего в алгоритм выбора вносятся соответствующие коррективы. Искомая величина тепловой отдачи определяется по сводной таблице, предоставляемой производителем конкретного радиатора из популярной линейки Kermi. Нужная модель находится в соответствующей графе, напротив которой указывается подходящее для нее значение мощности. Специалисты советуют брать этот показатель с небольшим запасом, что гарантирует получение требуемого результата.
После того как все параметры учтены, пользователь сможет точнее определиться с моделью, подходящей для конкретных условий эксплуатации.
Технические характеристики
*Конструкция: p>
Мощность: приведена в таблицах

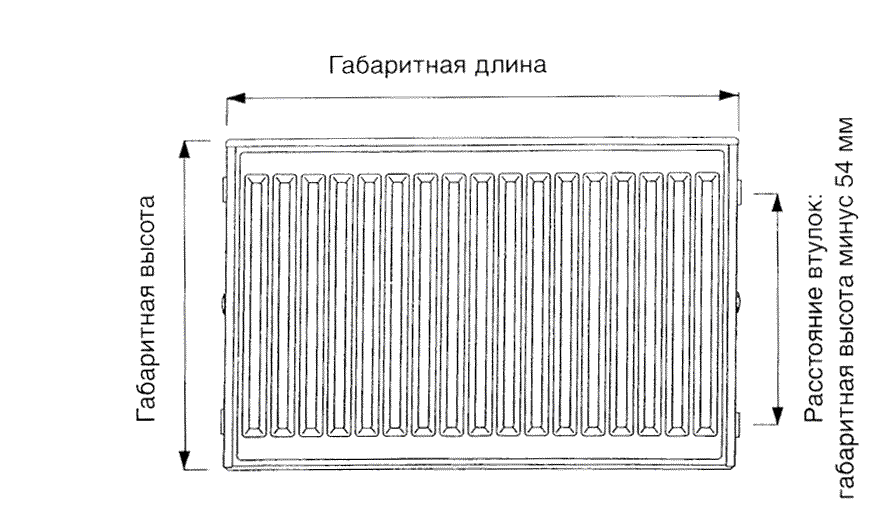

*Смотри рисунки
**Другие возможные габаритные размеры (длина и высота) указаны в таблицах em>
| Длина, мм | Тип 10 | Тип 11 | ||||||
| Высота | Высота | |||||||
| 400 | 500 | 600 | 900 | 400 | 500 | 600 | 900 | |
| 400 | 228/96 | 278/116 | 329/137 | 485/200 | 379/159 | 459/192 | 538/223 | 770/315 |
| 500 | 286/120 | 348/145 | 411/172 | 606/250 | 474/199 | 574/239 | 673/279 | 963/394 |
| 600 | 343/144 | 418/174 | 493/206 | 727/299 | 568/239 | 688/287 | 808/335 | 1156/473 |
| 700 | 401/168 | 487/203 | 575/240 | 848/349 | 663/279 | 803/335 | 942/391 | 1348/551 |
| 800 | 458/192 | 557/232 | 658/275 | 970/399 | 758/319 | 918/383 | 1077/447 | 1541/630 |
| 900 | 515/216 | 626/262 | 740/309 | 1091/449 | 852/358 | 1032/431 | 1211/502 | 1733/709 |
| 1000 | 572/240 | 696/291 | 822/343 | 1212/499 | 947/398 | 1147/479 | 1346/558 | 1926/788 |
| 1200 | 686/288 | 835/349 | 986/412 | 1454/599 | 1136/478 | 1376/575 | 1615/670 | 2311/945 |
| 1400 | 801/336 | 974/407 | 1151/481 | 1697/699 | 1326/557 | 1606/670 | 1884/781 | 2696/1103 |
| 1600 | 915/384 | 1114/465 | 1315/549 | 1939/799 | 1515/637 | 1835/766 | 2154/893 | 3082/1260 |
| 1800 | 1030/432 | 1253/523 | 1480/618 | 2182/898 | 1705/717 | 2065/862 | 2423/1005 | 3467/1418 |
| 2000 | 1144/480 | 1392/581 | 1644/686 | 2424/998 | 1894/796 | 2294/958 | 2692/1116 | 3852/1576 |
| 2300 | 1316/552 | 1601/669 | 1891/789 | 2788/1148 | 2178/915 | 2638/1102 | 3096/1284 | 4430/1812 |
| 2600 | 1487/624 | 1810/757 | 2137/892 | 3151/1297 | 2462/1035 | 2982/1245 | 3500/1451 | 5008/2049 |
| 3000 | 1716/720 | 2088/873 | 2466/1030 | 3636/1497 | 2841/1194 | 3441/1437 | 4038/1674 | 5778/2364 |
| Длина, мм | Тип 12 | Тип 21 | ||||
| Высота | Высота | |||||
| 500 | 600 | 900 | 500 | 600 | 900 | |
| 400 | 571/238 | 666/277 | 926/386 | 639/263 | 745/305 | 1045/424 |
| 500 | 714/298 | 832/347 | 1157/482 | 799/329 | 931/381 | 1307/531 |
| 600 | 856/357 | 998/416 | 1388/578 | 958/395 | 1117/457 | 1568/637 |
| 700 | 999/417 | 1165/485 | 1620/675 | 1118/460 | 1303/533 | 1829/743 |
| 800 | 1142/476 | 1331/554 | 1851/771 | 1278/526 | 1490/609 | 2090/849 |
| 900 | 1284/536 | 1498/624 | 2083/868 | 1437/592 | 1676/685 | 2352/955 |
| 1000 | 1427/595 | 1664/693 | 2314/964 | 1597/658 | 1862/761 | 2613/1061 |
| 1200 | 1712/714 | 1997/832 | 2777/1157 | 1916/789 | 2234/914 | 3136/1273 |
| 1400 | 1998/833 | 2330/970 | 3240/1350 | 2236/921 | 2607/1066 | 3658/1486 |
| 1600 | 2283/952 | 2660/1109 | 3702/1542 | 2555/1052 | 2979/1218 | 4181/1698 |
| 1800 | 2569/1071 | 2995/1247 | 4162/1735 | 2875/1184 | 3352/1371 | 4703/1910 |
| 2000 | 2854/1190 | 3328/1386 | 4628/1928 | 3194/1315 | 3724/1523 | 5226/2122 |
| 2300 | 3282/1369 | 3827/1594 | 5322/2217 | 3673/1513 | 4823/1750 | 6010/2440 |
| 2600 | 3710/1547 | 4326/1802 | 6016/2506 | 4152/1711 | 4841/1979 | 6794/2759 |
| 3000 | 4281/1785 | 4992/2079 | 6942/2892 | 4791/1974 | 5586/2283 | 7839/3183 |
| Длина мм | Тип 22 | Тип 33 | ||||||||
| Высота | Высота | |||||||||
| 300 | 400 | 500 | 600 | 900 | 300 | 400 | 500 | 600 | 900 | |
| 400 | 510/213 | 642/266 | 772/318 | 900/368 | 1266/503 | 735/298 | 926/373 | 1109/444 | 1286/511 | 1756/694 |
| 500 | 638/267 | 803/333 | 965/397 | 1125/460 | 1582/629 | 919/373 | 1157/467 | 1387/555 | 1607/639 | 2196/867 |
| 600 | 766/320 | 963/399 | 1158/477 | 1349/552 | 1898/755 | 1102/448 | 1388/560 | 1664/666 | 1928/767 | 2635/1041 |
| 700 | 893/373 | 1124/466 | 1351/556 | 1574/644 | 2215/881 | 1286/522 | 1620/653 | 1941/777 | 2250/895 | 3074/1214 |
| 800 p> | 1020/426 | 1284/532 | 1544/636 | 1799/736 | 2531/1007 | 1470/597 | 1851/747 | 2218/889 | 2571/1023 | 3513/1388 |
| 900 | 1148/480 | 1445/599 | 1737/715 | 2024/828 | 2848/1133 | 1653/671 | 2083/840 | 2496/1000 | 2893/1151 | 3952/1561 |
| 1000 | 1276/533 | 1605/666 | 1930/795 | 2249/920 | 3164/1259 | 1837/746 | 2314/933 | 2773/1111 | 3214/1278 | 4391/1735 |
| 1200 | 1531/639 | 1926/799 | 2316/954 | 2699/1104 | 3797/1510 | 2204/895 | 2777/1120 | 3328/1333 | 3857/1534 | 5269/2081 |
| 1400 | 1786/746 | 2247/932 | 2702/1113 | 3149/ 1288 | 4430/1762 | 2572/1044 | 3240/1307 | 3882/1555 | 4500/1790 | 6147/2428 |
| 1600 | 2040/852 | 2568/1065 | 3088/1272 | 3598/1472 | 5062/2014 | 2939/1194 | 3702/1493 | 4437/1777 | 5142/2045 | 7026/2776 |
| 1800 | 2297/959 | 2889/1198 | 3474/1431 | 4048/1656 | 5695/2266 | 3307/1343 | 4165/1680 | 4991/1999 | 5785/2301 | 7904/3123 |
| 2000 | 2552/1066 | 3210/1331 | 3860/1590 | 4498/1839 | 6328/2518 | 3674/1492 | 4628/1867 | 5546/2221 | 6428/2557 | 8782/3470 |
| 2300 | 2935/1226 | 3692/1531 | 4439/1728 | 5173/2115 | 7277/2896 | 4225/1716 | 5322/2147 | 6378/2555 | 7392/2940 | 10099/3991 |
| 2600 | 3318/1385 | 4173/1730 | 5018/2066 | 5847/2391 | 8226/3273 | 4776/1940 | 6016/2612 | 7210/2889 | 8356/3323 | 11417/4511 |
| 3000 | 3828/1598 td> | 4815/1997 | 5790/2384 | 6747/2759 | 9492/3777 | 5511/2238 | 6942/2799 | 8319/3333 | 9642/3834 | 13173/5205 |
Расшифровка данных таблицы:2935/1226, где 2935 — тепловая мощность в Вт при температуре теплоносителя 90/70°С; 1226 — тепловая мощность в Вт при температуре теплоносителя 55/45°С. Температура в помещении принята 20°С.
KERMI FKV (нижнее подключение)
| Рабочее давление – 10 Бар |
| Опрессовочное давление – 13 Бар |
| Максимальная температура теплоносителя — 110?С |
| Присоединительная резьба – 4х 1/2″ (внутр.) |
| В комплект поставки входят: |
| — заглушка 1/2″– 1 шт |
| — кран Маевского 1/2″ – 1 шт |
| — комплект кронштейнов |
| Высота, мм | Высота, мм | Высота, мм | |||||||||||||
| Высота Длина | Тип 11 | Тип 12 | Тип 22 | ||||||||||||
| 300 | 400 | 500 | 600 | 900 | 300 | 400 | 500 | 600 | 900 | 300 | 400 | 500 | 600 | 900 | |
| 400 | 298 | 379 | 459 | 538 | 770 | 372 | 473 | 571 | 666 | 926 | с | 642 | 772 | 900 | 1266 |
| Цена, ? | 68 | 71,5 | 77,5 | 81 | 93,5 | 87 | 93,5 | 96,5 | 102 | 118 | 106,5 | 107,5 | 113,5 | 143,5 | |
| 500 | 373 | 474 | 574 | 673 | 963 | 465 | 591 | 714 | 832 | 1157 | 638 | 803 | 965 | 1125 | 1582 |
| 73,5 | 76,5 | 84 | 88 | 103 | 94,5 | 103 | 106,5 | 112,5 | 131,5 | 108,5 | 116 | 117 | 123 | 159,5 | |
| 600 | 447 | 568 | 688 | 808 | 1156 | 558 | 709 | 856 | 998 | 1388 | 766 | 963 | 1158 | 1349 | 1898 |
| 78,5 | 83 | 90,5 | 94,5 | 112,5 | 102 | 112,5 | 116 | 123 | 144,5 | 116 | 125,5 | 126,5 | 132,5 | 175 | |
| 700 | 522 | 663 | 803 | 942 | 1348 | 651 | 827 | 999 | 1165 | 1620 | 893 | 1124 | 1351 | 1574 | 2215 |
| 84 | 88 | 96,5 | 101 | 122 | 110,5 | 122 | 125,5 | 132,5 | 158 | 123 | 134 | 136 | 143,5 | 191 | |
| 800 | 596 | 758 | 918 | 1077 | 1541 | 744 | 946 | 1142 | 1331 | 1851 | 1021 | 1284 | 1544 | 1799 | 2531 |
| 89,5 | 93,5 | 103 | 108,5 | 131,5 | 118 | 130,5 | 135 | 143,5 | 172 | 130,5 | 143,5 | 145,5 | 153 | 207 | |
| 900 | 671 | 852 | 1032 | 1211 | 1733 | 837 | 1064 | 1284 | 1498 | 2083 | 1148 | 1445 | 1737 | 2024 | 2848 |
| 94,5 | 99 | 108,5 | 114,5 | 141 | 126 | 140 | 143,5 | 153 | 184,5 | 138 | 152 | 155 | 163,5 | 223 | |
| 1000 | 745 | 947 | 1147 | 1346 | 1926 | 930 | 1182 | 1427 | 1664 | 2314 | 1276 | 1605 | 1930 | 2249 | 3164 |
| 100 | 105 | 116 | 122 | 151 | 134 | 148,5 | 153 | 163,5 | 198,5 | 145,5 | 161,5 | 164,5 | 174 | 238,5 | |
| 1100 | 820 | 1042 | 1262 | 1481 | 2119 | 1023 | 1300 | 1570 | 1830 | 2545 | 1404 | 1766 | 2123 | 2474 | 3480 |
| 105 | 110,5 | 121 | 128,5 | 160,5 | 142 | 157 | 160,5 | 172 | 207 | 154 | 170 | 174 | 183,5 | 254,5 | |
| 1200 | 894 | 1136 | 1376 | 1615 | 2311 | 1116 | 1418 | 1712 | 1997 | 2777 | 1531 | 1926 | 2316 | 2699 | 3797 |
| 111,5 | 116 | 127,5 | 165 | 170 | 149 | 166,5 | 172 | 183,5 | 225 | 161,5 | 179,5 | 183,5 | 194 | 270,5 | |
| 1400 | 1043 | 1326 | 1606 | 1884 | 2696 | 1302 | 1655 | 1998 | 2330 | 3240 | 1786 | 2247 | 2702 | 3149 | 4430 |
| 122 | 127,5 | 140 | 148,5 | 189 | 165 | 185,5 | 190 | 205 | 252,5 | 176 | 197,5 | 202,5 | 214,5 | 303,5 | |
| 1600 | 1192 | 1515 | 1835 | 2154 | 3082 | 1488 | 1891 | 2283 | 2662 | 3702 | 2042 | 2568 | 3088 | 3598 | 5062 |
| 131,5 | 139 | 153 | 162,5 | 208 | 181,5 | 204 | 209 | 225 | 278 | 192 | 216,5 | 220,5 | 234,5 | 335 | |
| 1800 | 1341 | 1705 | 2065 | 2423 | 3467 | 1674 | 2128 | 2569 | 2995 | 4165 | 2297 | 2889 | 3474 | 4048 | 5695 |
| 143,5 | 149,5 | 165,5 | 176 | 227 | 197,5 | 222 | 228 | 246 | 306,5 | 207 | 234,5 | 240 | 254,5 | 367 | |
| 2000 | 1490 | 1894 | 2294 | 2692 | 3852 | 1860 | 2364 | 2854 | 3328 | 4628 | 2552 | 3210 | 3860 | 4498 | 6328 |
| 154 | 161,5 | 178,5 | 189 | 246 | 212,5 | 240 | 246 | 266,5 | 332 | 222 | 252,5 | 259 | 275 | 399 | |
| 2300 | 1714 | 2178 | 2638 | 3096 | 4430 | 2139 | 2719 | 3282 | 3827 | 5322 | 2935 | 3692 | 4439 | 5173 | 7277 |
| 170 | 178,5 | 197,5 | 209 | 275 | 236,5 | 267,5 | 275 | 297 | 372,5 | 245 | 280 | 287,5 | 305,5 | 446,5 | |
| 2600 | 1937 | 2462 | 2982 | 3500 | 5008 | 2418 | 3073 | 3710 | 4326 | 6016 | 3318 | 4173 | 5018 | 5847 | 8226 |
| 185,5 | 195,5 | 216,5 | 230,5 | 303,5 | 260 | 295 | 302,5 | 328 | 411,5 | 268,5 | 307,5 | 316 | 335 | 495,5 | |
| 3000 | 2235 | 2841 | 3441 | 4038 | 5778 | 2790 | 3546 | 4281 | 4992 | 6942 | 3828 | 4815 | 5790 | 6747 | 9492 |
| 207 | 217,5 | 242 | 257 | 306,5 | 291,5 | 332 | 339,5 | 369 | 463,5 | 298 | 343,5 | 354,5 | 376,5 | 559 |
Какой выбрать конвектор
Ключевыми критериями при выборе монтируемых в полу конвекторов будут два важных момента – это мощность и особенности дизайна интерьера отапливаемого помещения. Первый показатель можно найти в описании любой модели рассматриваемого оборудования и в соответствующей технической документации, входящей в комплект поставки. При этом учитываются характеристики помещения и потенциальные теплопотери.
С учетом всех существующих нюансов, определяясь с выбором того или иного внутрипольного отопителя, требуется принимать во внимание следующие факторы:
- мощность системы рассчитывается с учетом возможных потерь тепла в каждом помещении;
- габариты конвектора должны быть сопоставимы с размерами ниши в полу, в которой он будет монтироваться;
- каждая приобретаемая единица отопительной техники должна соответствовать действующим ГОСТам и быть сертифицированной;
- необходимо убедиться в соответствии опрессовочного давления конвектора соответствующим показателям всей системы;
- с учетом особенностей помещения выбирают устройства с вентилятором или с естественной циркуляцией воздушных потоков.
Наиболее актуальны нагреватели рассматриваемого типа в ситуациях, при которых требуется создание эффективной тепловой завесы. Нередко такие системы устанавливают в детских учреждениях. Это обусловлено их максимальной безопасностью и отсутствием рисков получения ожогов.
Выбор мощности
Для обеспечения нормальной температуры в жилой комнате отлично подойдет конвектор с естественной циркуляцией. Если же в комнатах высокие потолки и панорамный обзор, то необходимо приобретать более продуктивные агрегаты с вентиляторами. Внутрипольный конвектор отопления водяной должен подбираться с учетом мощности. Для этого следует использовать формулу: 1 кВт на 12 м2. При этом высота потолков не должна оказаться больше 2,7 м, а на каждые 10 см площади следует добавлять 10 % от общей мощности.
Этапы подключения
Технология работы зависит от выбранного комплекта фурнитуры и материала труб. Если трубы прокладываются по поверхности стен в комнате, то лучший вариант, это классические металлические трубы.
Если тепловые магистрали заранее прокладываются под штукатуркой, или в специально предусмотренных каналах, то можно использовать более современный вариант. Например, полипропиленовые термостойкие трубы.
Работы со стальными трубами проводятся стандартным сантехническим инструментальным комплектом. С пластиковыми трубами и фитингами требуются специализированные обжимные инструменты. Они нужны не для всех фитингов. Многие системы имеют резьбовую систему обжатия.
Разновидности конвекторов
В зависимости от того, какой теплоноситель подведен к отопительной системе, можно выбрать водяной или газовый конвектор. Внутреннее устройство приборов будет немного отличаться, но принцип тот же: теплоноситель нагревает элементы внутри прибора, через которые проходит воздух и забирает тепло, затем покидает обогреватель и греет комнату.
Газовые
Газовый конвекторный обогреватель
Внутри конвектора находится горелка, которая греет газ. Прибор имеет воздухозаборник, который одним концом находится на улице. Кислород необходим, чтобы поддерживать горение. Дымоход нужен, чтобы удалять продукты горения из камеры сгорания.
Газовое конвекторное отопление дома не нуждается в воде, оно безопасно, так как камера сгорания полностью изолирована.
Недостатки газовых приборов следующие:
- Чтобы установить конвектор, нужно получить разрешение в газовом хозяйстве. Проблема может возникнуть из-за конструкции дома и невозможности оборудования дымохода.
- При обогреве газом температура корпуса выше 60 градусов, поэтому начинается процесс термического разложения пылевых частиц, которые оседают на мебели и других предметах интерьера.
Водяные
Водяной конвектор отопления
Водяные конвекторы можно устанавливать в автономных и центральных системах отопления. Они надежны и долговечны, а также способны передавать до 95% вырабатываемого тепла.
По типу монтажа водяные обогреватели могут быть внутрипольными, плинтусными, настенными, напольными, цокольными. Присоединяются к трубам любого диаметра через серию переходников. Температура корпуса обычно не превышает 30 градусов, поэтому маленькие дети не смогут получить ожог, прикоснувшись к прибору.
Конвекторы отопления водяные, встраиваемые в пол, планируются на этапе строительства дома, так как под них обустраиваются ниши и подводятся трубы. После окончания заливки пола установить такие модели будет невозможно.
Конвекторы отопления водяные настенные обычно ставят под окнами, чтобы снизить поток холодного воздуха, если стеклопакет однокамерный.
Если необходимо скрыть отопительную систему, можно купить встроенные модели. Они крепятся в специальные ниши в стене или монтируются на мебель.
Из преимуществ:
- Легкий вес, который позволяет устанавливать приборы на гипсокартонные перегородки.
- Компактность благодаря тонкому корпусу.
- Можно настраивать и регулировать температуру.
- Есть модели с одним или двумя теплообменниками.
Электрические
Электрический напольный конвекторный обогреватель
Наиболее безопасными считаются электрические конвекторы. Большинство производителей выпускают приборы с наивысшей степенью электрической защиты: ни один провод не соприкасается с корпусом. Благодаря этому модели можно эксплуатировать без заземления.
Температуры нагревания воды достаточно низкие, чтобы не происходило сжигания кислорода и пыль не распадалась на микрочастицы, плохо влияющие на состояние дыхательной системы человека. Низкие температуры нагревания компенсируются объемом нагревательных элементов.
В любом обогревателе происходит расход топлива. В данном случае – это электроэнергия, за которой не нужно далеко идти или ехать, как например, за дровами или бензином. Расход электричества может быть большой, если помещения по площади немаленькие или температура в зимнее время года сильно опускается ниже нуля градусов. Чтобы экономить, желательно установить двойные стеклопакеты с аргоновым напылением, которое препятствует выходу тепла.
Инфракрасные
Конвекционный инфракрасный обогреватель
Если типичный конвектор нагревает воздух путем циркуляции его через теплообменник, то принцип инфракрасного отопления дома конвекторами иной. Прибор нагревает окружающие предметы с помощью инфракрасного излучения, а предметы отдают тепло в окружающее пространство. В связи с этим желательно, чтобы прибор был установлен в таком месте, где его излучение на предметы или стены будет максимальным. Тогда теплоотдача будет высокой.
Инфракрасные обогреватели лучше использовать как дополнительный источник тепла, так как при выключении его помещение быстро остывает.
В инфракрасной серии всего две модели обогревателей – напольные и настенные. Для них нужна исправная розетка с качественной проводкой. Нежелательно использовать удлинители, если прибор будет работать на полную мощность.
Варианты повышения теплоотдачи
Любое регулировочное устройство способно понизить температуру батареи. Принудительно заставить радиатор отдавать большее количество тепла невозможно. Если же батареи в квартире холодные, а температура в помещении не соответствует нормам (для угловых помещений — это +20-22, для остальных — +18), её можно попробовать изменить следующими способами:
- попытаться убрать воздушные пробки в батареях и прочистить трубы и фильтры;
- проанализировать схему подключения и возможно изменить её;
- добавить необходимое количество радиаторов.
Хотелось бы остановиться на последнем пункте. Когда на кону стоит комфорт в квартире, желательно избегать ошибок в выборе радиаторов, ведь изменить что-либо будет невозможно.
Хорошие результаты показывают стальные панельные устройства Purmo. Встроенные конвекционные элементы этих батарей дают ускоренный нагрев помещения, они могут применяться как в однотрубных, так и в двухтрубных вариантах отопления.
Достойную конкуренцию им составляет компания RIFAR Base, которая представляет целую линейку биметаллических и алюминиевых радиаторов. Эти батареи способны выдерживать высокое давление и нормально выполнять свои функции при значительных скачках в тепловых сетях. Процент теплоотдачи этих приборов отопления очень высок. Модель RIFAR Base 500 является наиболее мощной в ряду биметаллических приборов, и предназначена для обогрева больших помещений с плохой термоизоляцией.
Заслуженно пользуются хорошей репутацией немецкие радиаторы Kermi. Они бывают стальные или биметаллические. Для производства используют три вида металла различной толщины. Теплотехника «Kermi» в основном подходит для монтажа в коттеджах и частных домах.
Что делать после расчета
После расчета мощности радиаторов отопления всех комнат, необходимо будет выбрать трубопровод по диаметру, краны. Количество радиаторов, длину труб, количество кранов для радиаторов. Подсчитать объем всей системы и выбрать подходящий для нее котел.
Для человека дом часто ассоциируется с теплом и уютом
И чтобы дом был теплым, необходимо уделить должное внимание системе его отопления. Современные производители используют новейшие технологии для производства различных элементов систем отопления. Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны
Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны.
Стальные панельные радиаторы — конкурент привычных отопительных приборов секционного типа. Они привлекательны тем, что по сравнению со всеми секционными моделями при меньших габаритах имеют более высокий коэффициент теплоотдачи. Состоят из панелей, в которых по сформированным ходам, движется теплоноситель. Панелей может быть несколько: одна, две или три. Вторая составляющая — пластины гофрированного металла, которые называют оребрением. Вот за счет этих пластин и достигается высокий уровень теплоотдачи этих устройств.
Для получения разной тепловой мощности панели и оребрение комбинируют в нескольких вариантах. Каждый вариант имеет разную мощность. Чтобы правильно подобрать размер и мощность нужно знать, что каждый из них собой представляет. По строению стальные панельные батареи бывают следующих типов:
- Тип 33 — трехпанельный. Самый мощный класс, но и самый габаритный. Имеет три панели, к которым подсоединены три пластины оребрения (потому и обозначается 33).
- Тип 22 — двухпанельный с двумя пластинами оребрения.
- Тип 21. Две панели и между ними одна пластина с гофрированным металлом. Эти отопительные приборы при равных размерах имеют меньшую мощность по сравнению с типом 22.
- Тип 11. Однопанельные стальные радиаторы с одной пластиной оребрения. Имеют еще меньшую тепловую мощность, но и меньший вес и габариты.
- Тип 10. В этом типе имеется только одна панель с теплоносителем. Это самые маломощные и легкие модели.
Все эти типы могут иметь разную высоту и длину. Очевидно, что мощность панельных радиаторов зависит как от типа, так и от габаритов. Так как рассчитать этот параметр самостоятельно невозможно, то каждый производитель составляет таблицы, в которых заносит результаты испытаний. По этим таблицам и подбираются радиаторы для каждого помещения.
Выбор типа радиатора Kermi с учётом необходимой мощности
Таблица демонстрирует мощность различных радиаторов бренда. Красным выделены подходящие к нашему случаю значения. Эти батареи можно устанавливать в помещении с похожими характеристиками.
Но для радиаторов Kermi таблица мощности работает только при условии соблюдения средних значений температуры теплоносителя и воздуха в помещении:
- t теплоносителя (подача) – 70 градусов;
- t теплоносителя (обратка) – 65 градусов;
- t воздуха – 20 градусов.
Если системные характеристики отличаются от средних, требуется умножение полученной мощности на ещё один коэффициент. Последний можно определить с помощью таблицы.
Например, системные параметры в нашем случае (соответственно) – 65/50/24. Тогда требуемый коэффициент – 1,71. Остаётся вычислить значение и определиться с вариантом батарей Керми – таблица мощности опять приходит на помощь. Для нашего примера справедливо произведение 2480х1,71=4240 Вт. Зелёным выделены подходящие варианты.
- Назад
- Вперёд
Термоголовка: принцип работы
Термоголовка — это специальное приспособоление, которое необходимо для регулировки температуры в радиаторе. Первые версии таких головок появились еще в 1943 году, разработанные компанией DANFOSS.
Со дня появления первых термостатических головок с выносным датчиком прошло несколько десятков лет. Естественно, как и в случае с любой другой техникой, за это время продукт успел перетерпеть огромное количество изменений, в результате чего поднималось качество и точность термостатов. Их конструкция состоит всего из двух основных частей: клапан и термоголовка. Соединяются они специальным механизмом фиксации.
Сам принцип работы механизма выглядит следующим образом: термоголовка постоянно измеряет и анализирует температуру радиатора и влияет на нее клапаном, открывающим и закрывающим поток воды в радиатор.
Данный метод регулировки температуры называют количественным, поскольку механизм изменяет количество теплоносителя, который проходит через радиатор отопления. Существует и другой метод, который называется качественным. Здесь суть состоит в регулировке температуры непосредственно в самой системе. Этот вопрос поможет решить специальный смесительный узел, который устанавливается в котельной.
