Котлы отопления на отработанном масле – принцип работы, схема установки своими руками

Сборка котла на отработанном масле с водяным контуром

Печи на жидком топливе стали широко использоваться в начале прошлого века. Сначала они появились в промышленности, но в 60-х годах их начали применять в быту. Яркий представитель такого оборудования — котел на отработанном масле с водяным контуром.

Стремительный рост его популярности в те годы объясняется доступностью нефтепродуктов. Люди могли покупать их очень дешево или же получать бесплатно.

Котел на отработанном масле – хороший и дешевый способ отопления гаража

Принцип действия

Отработкой называются отслужившие свой срок моторные масла. Они являются источником загрязнения окружающей среды и плохо горят. Объясняется это неспособностью кислорода окислить весь набор химических элементов, входящих в состав. Но если удается расщепить отработку на простые составляющие, то она превращается в энергоэффективное топливо.

Метод разделения отработанного масла в науке используется давно — это пиролиз. С помощью этого процесса можно выделить горючие вещества из любого типа топлива: древесины, угля и нефти. Этот процесс прост и не требует дополнительных финансовых затрат.

Основное преимущество пиролиза заключается в том, что при горении топлива он сам себя поддерживает и даже регулирует. Человеку даже не нужно вмешиваться в этот процесс.

Способы очищения масла

Чтобы запустить разложение энергоносителя на простые составляющие, его всего лишь нужно нагреть до температуры в 400°C. Необходимые температурные показатели достигаются 2 способами. Первый способ подразумевает поджигания горючего в специальной емкости.

В процессе горения топливо начинает испаряться. Образующаяся кориолисова сила позволяет создать легковоспламеняющуюся газовоздушную смесь. Но это возможно только в том случае, если все параметры печи будут тщательно рассчитаны.

Особое внимание следует уделить характеристикам камеры сгорания. Она должна иметь определенный диаметр и высоту

В ее стенках делают многочисленные отверстия.

Через них происходит насыщение поднимающихся паров топлива кислородом.

Обратите внимание

В верхней части камеры стоит ловушка, замедляющая скорость перемещения газа и отделяющая зону дожигания, в которой сложные химические соединения распадаются на безвредные компоненты.

При втором способе зона пиролиза и дожига формируется непосредственно в пламени горелки.

Последняя должна иметь определенную конфигурацию и обеспечивать ступенчатое образование горючей смеси.

Такое устройство более сложное, так как для его функционирования требуется компрессор. Он обеспечивает топливу начальное движение.

А пары образуются за счет работы горелки. Такой же процесс можно увидеть в паяльной лампе.

Самодельные конструкции

Самодельные котлы на отработке с водяным контуром имеют похожий принцип действия, но функционируют несколько иначе. В них как таковой горелки нет. Ее роль выполняет разогретая до высоких температур емкость.

Капли масла, попадая на нее, моментально испаряются, а пары воспламеняются.

Это не чистый пиролиз, так как во время микровзрывов при столкновении топлива с раскаленной поверхностью дополнительно выделяется энергия от распада молекул.

Простейшая печь на отработке работает следующим образом:

Нижняя емкость в виде чаши.
Верхняя камера дожига обогащенной смеси.
Перфорированная металлическая труба с перфорацией для обогащения паров кислородом.

Для розжига топлива в нижней камере используется бензин. После начала горения масло интенсивно испаряется. Пары поднимаются вверх по трубе, обогащаются и сгорают в верхней камере.

При этом температура внизу редко превышает 350° C, а вверху 900° C. Если масло в нижнюю чашу будет добавляться вручную, то в ее крышке делают отверстие, позволяющую заливать горючее.

Для автоматической подачи подключают патрубок, ведущий к топливному баку.

Печь на отработке имеет следующие преимущества:

Универсальность. Ее можно использовать в любых закрытых помещениях.
Возможность изготовить своими руками.
Недорогое топливо.
Высокая скорость разогрева.
Компактные размеры.

Правила монтажа

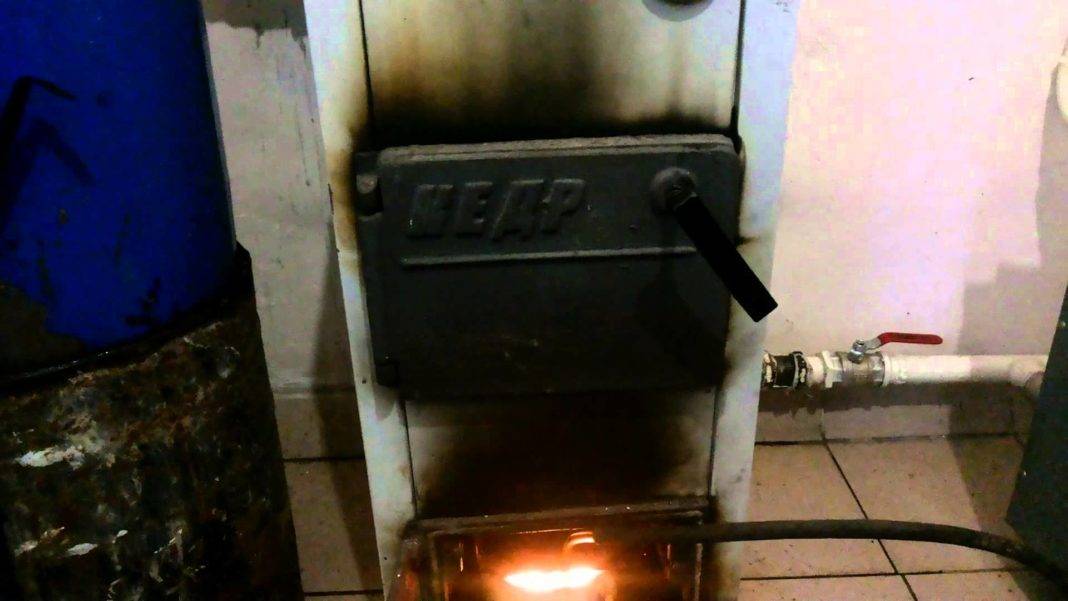

Монтаж котлов на отработке аналогичен установке оборудования других видов. Основная отличительная особенность котельной на отработанном масле это то, что дымовую трубу нет необходимости возводить высоко, а достаточно поднять на высоту 4 м. Это связано с тем, что жидкое топливо сгорает бездымно.

Фото: rpgrant.com.ua

Однако стоит учесть некоторые рекомендации по установке:

Оборудование, не покрытое теплоизоляцией, размещать на дистанции не менее 500 мм от горючих поверхностей и 100 мм от несгораемых.
Наружную часть дымохода нужно выполнять утеплёнными конструкциями во избежание образования конденсата и сажи.
Установка группы безопасности обязательная.
Важно обустройство хорошей втяжной вентиляции для избавления от запахов. Приток можно осуществить с улицы.
Полезно предусмотреть регулятор оборотов вентилятора наддува и вентиль на маслопровод для управления мощностью.
Нужно установить термостат, выключающий поддув и подачу масла при перегреве теплоносителя.. При использовании автоматических устройств важно использовать ИБП на случай отсутствия электроэнергии

При использовании автоматических устройств важно использовать ИБП на случай отсутствия электроэнергии

Баланс преимуществ и недостатков

Казалось бы, идея практически лишена недостатков, но это не так. Чтобы принять взвешенное решение об использовании в своём доме такого отопления, нужно видеть не только плюсы от его применения, но и минусы.

Начнем с достоинств метода. Итак, если у вас есть регулярный доступ к бросовому топливу, каковым по сути является отработка, то вы можете эффективно использовать и одновременно утилизировать этот материал. Грамотное применение технологии позволяет получить тепло с полным сгоранием материала без выброса в атмосферу вредных веществ.

К прочим плюсам можно отнести:

  • незамысловатую конструкцию отопительного агрегата;
  • малые затраты на топливо и оборудование;
  • возможность применения любого масла, которое есть в хозяйстве: растительное, органическое, синтетическое;
  • горючий материал можно использовать, даже если загрязнения составляют десятую часть от его объёма;
  • высокая эффективность.

К недостаткам метода следует отнестись со всей серьёзностью. Если не соблюдать технологию процесса, может произойти неполное сгорание топлива. Его пары опасны для окружающих.


Если бы недостатков у отопления на отработке было больше, чем преимуществ, не появлялись бы в продаже вот такие изделия заводского производства, которые раскупают как горячие пирожки, несмотря достаточно высокие цены

Не зря главным требованием при обустройстве отопления на отработке является наличие вентиляции в том помещении, где будет эксплуатироваться котел.

Перечислим и другие минусы:

  • поскольку для хорошей тяги нужен качественный дымоход, он должен быть прямым, а его протяженность – от пяти метров;
  • дымовую трубу и плазменную чашу нужно регулярно и основательно чистить;
  • сложность капельной технологии заключается в проблемном розжиге: на момент подачи топлива чаша уже должна быть раскаленной;
  • эксплуатация котла вызывает высушивание воздуха и выгорание кислорода;
  • самостоятельное создание и применение водогрейных конструкций может способствовать понижению температуры в зоне сгорания, что ставить под угрозу эффективность процесса в целом.

Чтобы решить последнюю из приведенных выше проблем, можно смонтировать водяную рубашку там, где она не сможет повлиять на качество горения – на дымоходе. Перечисленные недостатки привели к тому, что изделие без существенных доработок практические не применяется для обогрева жилых помещений.

Если нет желания или времени сооружать агрегат собственными руками, можно воспользоваться многочисленными предложениями от мастерских, занимающихся производством и установкой металлоконструкций разных масштабов:

Галерея изображений

Фото из

Печь на отработке поточного производства

Модель с большим теплообменником

Бак для долива отработанного масла

Резервуар для первоначальной заливки топлива

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

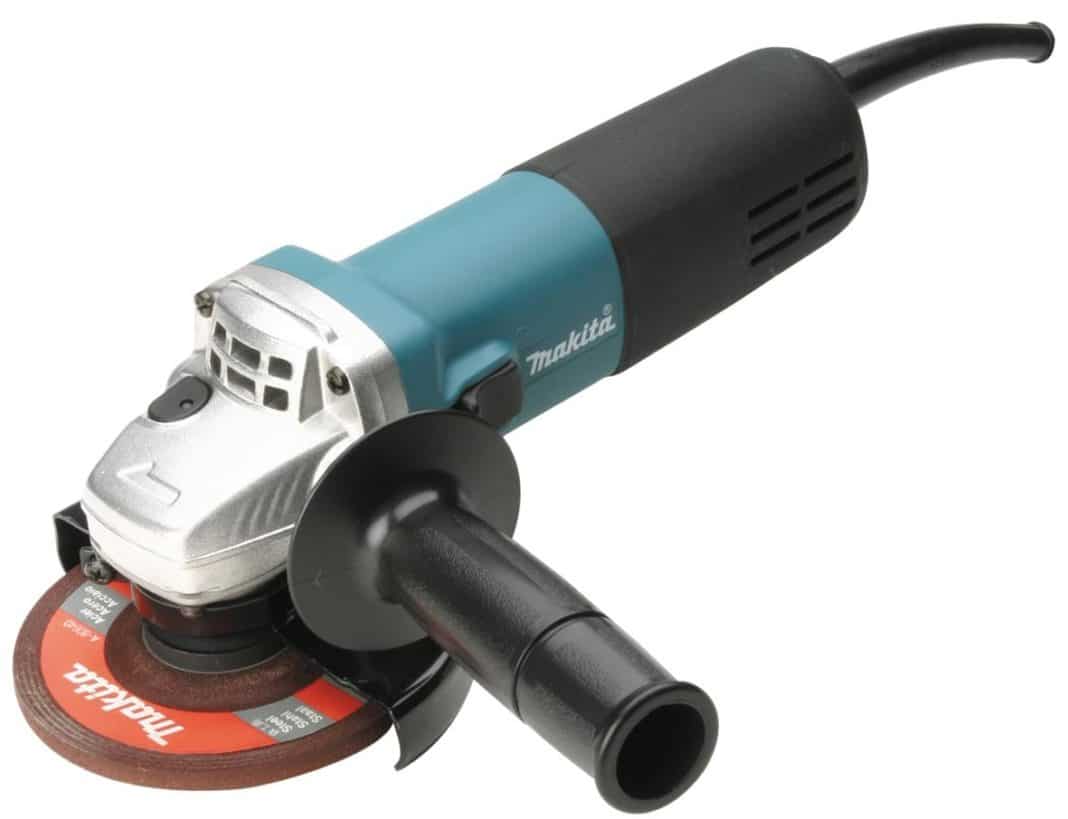

  • болгарка;
  • сварочный аппарат;
  • молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

  • огнеупорное асбестовое полотно;
  • герметик термостойкий;
  • стальной лист толщиной 4 миллиметра;
  • металлическая труба с сечением 20 и 50 сантиметров;
  • компрессор;
  • вентиляционную трубу;
  • сгоны;
  • болты;
  • стальные переходники;
  • углы полудюймовые;
  • тройники;
  • арматуру сечением 8 миллиметров;
  • насос;
  • бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

  1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
  2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
  3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
  4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
  5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
  6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
  7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
  8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
  9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

  1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
  2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
  3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

  • уголки размером половину дюйма соединяются за счет сгонов и тройников;
  • на маслопровод закрепляется штуцер с помощью переходников;
  • все соединения предварительно обрабатываются герметиком;
  • из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
  • для установки горелки используются две разного размера пластины из стали;
  • внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
  • горелка вставляется в предназначенный для нее корпус;
  • после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
  • большая пластина монтируется в качестве крепежной накладки;
  • в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
  • две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Конструкция и чертежи отопителя

Мастера, занимающиеся изготовлением котлов на отработанном масле, применяют на практике 3 способа сжигания отработки:

  • поверхностное горение с пиролизным дожиганием в перфорированной трубе и вторичной камере;
  • использование горелок Бабингтона и других самодельных конструкций;
  • сжигание в пламенной чаше, подача топлива организована капельным методом, воздух нагнетается принудительно.

Способы сжигания отработанных масел в самодельных обогревателях – пиролизное горение, пламенная чаша, горелочное устройство Бабингтона Первый вариант реализован в знаменитой гаражной печке, состоящей из 2 камер, соединенных вертикальной перфорированной трубой. Второй метод мы подробно описали в соответствующей публикации – изготавливается горелка Бабингтона и встраивается внутрь корпуса стального котла, ранее работавшего на дровах.

Мы предлагаем остановиться на третьем варианте – печи-капельнице, переделав ее в двухоборотный (правильное название — двухходовой) водяной котел. Ниже на чертеже представлена базовая версия данной печки, изготовленная из трубы Ø219 мм. Почему новичкам рекомендуется взять за основу капельный принцип работы отопительного агрегата:

  1. Устройство масляных горелок довольно сложное. Для сборки требуется некоторый опыт и финансовые вложения (например, для «Бабингтона» придется купить компрессор).
  2. Отопители поверхностного горения пожароопасны (стреляют пламенем при попадании воды в топливо). Оснастить чудо-печку водяной рубашкой – задача непростая.
  3. Расход топлива при поверхностном сжигании непомерно велик – до 2 литров отработки за 1 час.
  4. По отзывам на форумах, капельницы надежны и способны работать без автоматики (правда, хозяину придется уделять котлу некоторое время, чтобы приноровиться к ручному управлению). Агрегат относительно прост в изготовлении.

Печь-капельница — прототип двухходового водогрейного котла для сжигания жидких видов топлива

Схема жидкотопливного котла

Представленную на чертеже схему капельницы нужно переделать, поскольку вместе с жаротрубным теплообменником конструкция не поместится внутрь газового баллона — придется искать большую трубу диаметром 400 мм. Габариты теплогенератора можно уменьшить без потери мощности (15—20 кВт) следующим образом:

  • дожигатель смастерить из трубы DN40, изменив количество и диаметр отверстий (точнее указано на чертеже);
  • для камеры сгорания возьмите трубу DN150;
  • водяную рубашку сварите из двух газовых баллонов из-под пропана;
  • теплообменник – минимум 8 жаровых труб Ø32 мм;
  • размер чаши – по камере сгорания (DN150);
  • высота от края дожигателя до дна чаши – 6.5—7 см.

Промышленные горелки на отработке и их особенности

Конструкции, осуществляющие отопление помещений и произведенные промышленным способом, характеризуются заранее объявленными свойствами производимого теплового потока.

При подборе заводской горелки на отработке учитывают ее параметры:

  • заявленную в паспорте мощность устройства (она должна превосходить производительность отопительного агрегата);
  • количество ступеней и особенности переключения режимов горения;
  • комплектацию приборами подачи воздуха и топлива;
  • возможность установки на планируемый котел генераторов тепла.

Дополнительно обращают внимание на толщину корпуса и двери котла для правильного подбора размеров сопла и распылителя пламени, которые должны быть толще

Разновидности печек на отработанном машинном масле

Среди общей массы подобных агрегатов выделяют 3 основных вида:

  • печки открытого типа;
  • закрытого (капельного) типа;
  • устройства с наддувом.

Главное сейчас, чтобы читатель разобрался, какие конструктивные особенности есть у каждого из этих видов, и какими они обладают достоинствами и недостатками. Разберём каждый из них подробно.

Печь-буржуйка открытого типа: её особенности и недостатки

О простоте печки-буржуйки на масле-отработке мы говорили. Стоимость тоже будет достаточно низкой. Ещё одним преимуществом можно назвать автономность – от наличия или отсутствия электроэнергии его работа не зависит. Но… наверное, на этом плюсы этого вида и заканчиваются. А вот отрицательных качеств насчитывается куда больше. Среди них:

  1. При малейшем ухудшении тяги в дымоходе печка начнёт чадить внутрь помещения, а пламя будет затухать.
  2. Попавшая в масло любая жидкость вызовет разбрызгивание горящего топлива через отверстия дожигателя. Результат предсказуем. По этой причине отработку следует готовить перед тем, как залить в ёмкость, отфильтровывая воду или иные жидкости.
  3. Низкий КПД при высоком расходе горючего.
  4. Корпус агрегата тяжело поддаётся чистке от сажи.

Так можно переделать под отработку обычную буржуйку

Однако некоторые недостатки можно удалить, если применить некоторые конструкторские хитрости.

Печи на отработке закрытого капельного типа и их особенности

Этот вид имеет кардинальные конструктивные отличия от предыдущего. Перфорированный дожигатель размещается не снаружи, а внутри резервуара. Это может быть ёмкость, сваренная из трубы, листов железа или даже газового баллона. Это обеспечивает более высокую пожарную безопасность. Под дожигателем размещается чаша, на дно которой падают капли масла. Это обеспечивает малый расход отработки и повышение коэффициента полезного действия.

Минусом подобной конструкции можно назвать сложность её сборки. Дело в том, что собрать такой агрегат по чужим чертежам, соблюдая идеальные пропорции, вряд ли удастся. В любом случае понадобятся некоторые доработки в процессе эксплуатации.

Печка на отработке капельного типа может быть и такой

Печь на отработке с наддувом: нюансы изготовления

Принцип работы печи на отработанном масле с наддувом, изготавливаемой своими руками, мало чем отличается от предыдущего варианта. Особенностью является то, что в конструкцию включается вентилятор, обеспечивающий принудительную подачу воздуха. Также в схему монтируется обратный клапан, который исключает попадание продуктов горения в помещение в случае отключения вентилятора.

Полезно знать! Такой агрегат отличается меньшим расходом топлива при большей теплоотдаче. Отрицательным качеством калорифера на отработке с принудительной вентиляцией является энергозависимость. При отключении вентилятора тяга резко снижается.
Вентилятор добавляет процент коэффициента полезного действия, но снижает срок службы агрегата – стенки могут быстро прогореть

Достоинства и недостатки самоделок

Более-менее приличные котлы на отработке, созданные именитыми производителями, стоят довольно дорого – от 30-40 тысяч рублей, не считая ёмкости для топлива (она приобретается отдельно). На рынке представлено множество моделей, отличающихся тепловой мощностью и функционалом. Если же денег на покупку заводского масляного котла для частного дома нет, люди отдают предпочтение самоделкам.

Давайте посмотрим, чем так хорош котёл на отработке с водяным контуром, изготовленный своими руками:

  • Дешевизна – если под руками есть необходимые материалы, остаётся потратиться разве что на электроды для сварочного аппарата и на отработанное масло.
  • Стабильная работа – если выполнить котёл согласно чертежам, горение будет ровным и стабильным, как это реализовано в заводских образцах.
  • Возможность внесения изменений в конструкцию – вам не страшна потеря гарантии, так как её здесь нет.
  • Возможность сделать котёл на отработанном масле прочнее и надёжнее – заводские модели, изготовленные в последние годы, отличаются довольно слабыми узлами. Выбрав надёжный и толстый металл, вы сможете сделать самоделку более выносливой и долговечной;
  • Лёгкость в ремонте – самодельный котёл на отработанном масле обладает простой конструкцией, с которой вы знакомы, как никто другой.

Есть и недостатки:

  • Самодельные котлы отопления на отработке могут отличаться по КПД от своих заводских собратьев, причём в меньшую сторону.
  • При неправильной сборке возможно возникновение аварийных ситуаций.
  • Низкий уровень безопасности – но здесь многое зависит от опыта сборщика и соблюдения правил ТБ.
  • Трудно регулировать теплоотдачу, чтобы стабилизировать температуру воздуха в обогреваемых помещениях.

Недостатки имеются, но они есть и у фабричных образцов.

Оборудование российского производства

В большей части российских котлов реализована другая технология: масло сначала испаряется, а затем его пары поджигаются. Таким образом, устраняются две основные проблемы с горелками: зависимость от качества отработанного топлива,  многоступенчатая его подготовка, забившаяся форсунка.

Котел на отработанном масле для обогрева воздуха

Конструкция таких аппаратов проста: внизу камеры сгорания располагается тарелка. Перед началом подачи масла ее раскаляют, затем на раскаленный металл подают каплями масло. Топливо испаряется, пары поднимаются выше, где смешиваясь с воздухом, догорают.

При правильно настроенном режиме горения (температура в районе 600oC) происходит полное окисление всех составляющих, в том числе и тяжелых битуминозных. Как результат – на выходе получаем азот, пары воды и углекислый газ. При изменении температуры в ту или другую сторону на 200oC в «выхлопе» содержится масса вредных веществ, которые являются канцерогенами, мутогенами, вызывают отравление и еще целый спектр негативных последствий. Потому приобретать стоит именно промышленные сертифицированные агрегаты. Несмотря на их немалую цену (по сравнению с самодельными агрегатами), они окупаются в первый год, максимум – два (из-за дешевизны горючего).

БЕЛАМОС Серия НТ

Водогрейные котлы на отработанном масле «Беламос НТ» не требуют предварительной фильтрации топлива и его разогрева. Встроенный теплообменник позволяет добиться достаточно высокого КПД.  Управляет работой электроника, которая контролирует температуру теплоносителя, поступление масла, отключает котел при затухании пламени. Для удобства обслуживания (требуется чистка камеры сгорания и чаши) имеются технологические люки. Выпускаются котлы на отработке «Беламос НТ» мощностью от 10 кВт до 70 кВт.

Котлы на отработке БЕЛАМОС Серия НТ

Печи  «ЖАР

Печи «Жар» работают на отработанном масле,  дизельном топливе, их смесях. Переход с одного топлива на другое происходит путем перевода переключателя в нужное положение. В печах на отработке «Жар» используется капельный способ подачи топлива, то есть, в них нет горелки и форсунки, которые забиваются и требуют чистки. Все котлы оснащены автоматикой, которая контролирует процесс.

В основном «Жар» — теплогенераторы для отопления производственных помещений но есть и водогрейные котлы. Это модель «Жар-20» мощностью 30 кВт и расходом топлива – 3 л/час. В котле имеется бак для дизельного топлива объемом 20 литров, и для отработки на 60 литров.

Печи отопительные на отработанном масле «ЖАР

Котлы и печи «Теплотерм»

Котлы «Теплотерм» выпускаются мощностью от 5 кВт до 50 кВт, КПД 90%. Водяная рубашка позволяет эффективно снимать тепло с корпуса и обеспечивать отопление помещений площадью от 50 м2. Выносной маслонасос может быть опущен в канистру или другую емкость с топливом, встроенные вентилятор наддува и блок питания маслонасоса обеспечивают работу системы.

Контролируется температура теплоносителя. Для регулировки имеется два режима, переключение происходит автоматически (встроенное термореле на выходе теплоносителя). Расход масла от 0,6 литр/час до 5,5 литр/час.

Котлы и печи «Теплотерм»

Водогрейные котлы ТЕПЛАМОС серии ТК-603

Котлы на отработанном масле «Тепламос ТК»  работают по принципу испарителя. Масло попадает капельным путем на раскаленную тарелку. Особых ограничений по качеству используемого топлива почти нет, не требуется предварительного разогрева (если масло находится в отапливаемом помещении) или другой подготовки. Нужна только предварительная фильтрация для удаления инородных тел.

«Тепламос» выпускаются как одноконтурные, так и двухконтурные. Мощность оборудования от 15 кВт до 50 кВт, расход топлива 1,5 литр/час – 5 литр/час.

Котлов на отработке российского производства не так уж и много, но люди находят выход в любой ситуации. Например на обычный жидкотопливный ставят горелку для отработки, используют с этим видом топлива. Горелку купить проще и дешевле, чем новый котел. Есть эти узлы кустарного производства, а есть промышленного. Например, как в этом видео.
Подобные горелки устанавливаются на котлы КЧМ, которые могут тогда работать на отработке.

Есть котлы на отработке и самодельные.

Технология испарения масла

В печах этого типа горит не масло, а его пары. То есть отработку до начала горения разогревают, она начинает испаряться, а уже пары зажигаются. Эта технология позволяет грязное, тяжелое, плохо горящее топливо разложить на более «легкие» составляющие, а потом уже жечь их. Именно она при правильно подобранных параметрах позволяет добиться практически бездымного и полного сгорания топлива, при котором нет практически никаких выбросов: сгорает все.

Котел на отработке своими руками: принцип котла на испарении масел

Самый простой и эффективный способ реализовать эту технологию — использовать раскаленную чашу, в которую капает отработка.

При соприкосновении с раскаленным металлом масло резко испаряется, пары перемешиваются с подающимся сюда воздухом, вспыхивают и сгорают. Количество выделяемого при этом тепла велико. Для достижения максимального КПД и полного сгорания требуется, чтобы горящая смесь долго находилась в камере сгорания. Потому в устье воздуховода нужно установить неподвижную крыльчатку, которая и будет создавать требуемое завихрение в камере сгорания.

Паровой котел своими руками на отработке может быть реализован в таком виде

Несмотря на высокий КПД и «всеядность» такой принцип работы редко реализуется в заводских котлах, производимых в США и Европе. Зато российские производители выпускают котлы на отработке, работающие именно на технологии испарения. Главный камень преткновения в реализации таких котлов – способ предварительного разогрева чаши. Те, кто делают эти котлы самостоятельно, поступают просто: закидывают в чашу пропитанный бензином фитиль, наливают немного солярки или того же бензина, поджигают, дожидаясь пока чаша разогреется до требуемых температур. После этого открывают подачу масла.

В Европе и США подобное решение неприемлемо: небезопасно. Зато наши производители также используют именно этот способ розжига своих печей.

Еще один вариант печи с плазменной чашей

В видео продемонстрирован один из вариантов обогрева гаража при помощи печи на отработке. Но в этом варианте реализована не капельная подача топлива: оно течет струйкой и сгорает далеко не полностью

Именно по этой причине автор проекта уделил такое внимание изоляции и уплотнению всех съемных частей: чтобы минимизировать попадание дыма в помещение и сделал высокий дымоход для лучшей тяги.

Устройство и принцип работы печки

Агрегат состоит из двух бачков – верхнего и нижнего, соединенных между собой перфорированной трубой. При этом верхний бачок смещен относительно поперечной оси нижнего. В идеале форма этих емкостей – цилиндрическая, но, как показывает практика, печка с прямоугольными бачками работает ничуть не хуже. Для установки на пол конструкция имеет ножки. Ниже на схеме показано устройство печи:

Аппарат работает по принципу пиролизного сжигания тяжелого топлива. Как известно, температура воспламенения машинного масла достаточно велика, поэтому в домашних условиях можно его сжечь, если только обратить в пары. Чтобы этого достичь, нижний бак заполняется отработкой через воздушное отверстие примерно наполовину, после чего производится розжиг. Тут не обойтись без легкого топлива наподобие бензина или растворителя.

Горение бензина вызывает нагрев отработанного масла и его испарение, вследствие чего пары воспламеняются и печка постепенно переходит в рабочий режим. В нижнем баке, являющимся одновременно камерой сгорания, происходит первичное сжигание топлива с подачей воздуха через отверстие. Интенсивность процесса регулируется заслонкой, перекрывающей поток воздуха. Расход топлива на максимуме составляет 2 л / час, в режиме поддержания температуры – 0.5 л / час.

Самодельный отопитель на отработанном масле оборудован вертикальным газоходом с множеством отверстий для прохода вторичного воздуха. Попавшие в перфорированную трубу продукты горения вперемешку с масляными парами успешно дожигаются в ней, а также внутри верхнего бачка. Затем дымовые газы огибают перегородку и покидают печь через патрубок дымохода. Их температура достаточно велика, и чтобы не потерять львиную долю тепла вместе с газами, рекомендуется выполнить такие мероприятия:

  • проложить дымоходную трубу вдоль стены через все отапливаемое помещение с уклоном в сторону печи, способ проверенный, стенки трубопровода отдают много тепла в пространство комнаты;
  • сразу за патрубком газохода установить водяной контур – экономайзер, подключив к нему пару отопительных батарей и небольшой бак – аккумулятор.

Печь на отработке с водяным контуром может работать лишь в условиях постоянного обогрева здания. В случае периодического протапливания систему придется заполнить антифризом. Зато КПД установки вырастет с безнадежных 40%, как у буржуйки, до оптимистичных 50—55%.

Функциональные элементы и принцип действия

Прежде чем сделать устройство своими руками необходимо тщательно изучить принцип работы котла на отработке и продумать чертёж проекта.

Рис. 1 Схема котлов на отработке и принцип работы

Схема функционирования устройства следующая: с помощью насоса отработанное масло по шлангу подаётся в испарительную камеру, которая разогрета газами до высокой температуры. При испарении масло поднимается в камеру сгорания, где с парами смешивается определённое количество воздуха. Смесь вспыхивает и почти полностью прогорает, передавая энергию на стенки корпуса. В случае если котёл водогрейный, энергия транслируется водяной рубашке, в монтируемой в корпус устройства.

Печь с водяным контуром наиболее уместна для загородного дома. В варианте воздушного конвектора предполагается присутствие трубчатых каналов, которые разогреваются сгорающей смесью. После передачи энергии теплоносителю продукты сгорания переходят в дымоход. Таким образом котёл состоит из нескольких камер: испарительной и камеры сгорания. В первой готовится состав для розжига, а во второй непосредственно происходит процесс горения. Принцип работы водяного двухконтурного оборудования, изготовленного своими руками, заключается в том, что теплообменник нагревается за счёт котловой воды.

Самодельные котлы на отработке состоят из следующих элементов:

  • Котёл.
  • Горелка.
  • Доставляющий масло и циркуляционный насос.
  • Воздушный компрессор.
  • Расширительный бак.
  • Трубы для устройства входной и выходной магистрали.

Для удаления продуктов сгорания из помещения также потребуется дымоход. Необходим обеспечить наличие в нём тяги и специальной заслонки, которая будет контролировать поступление воздуха.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
