Кран Маевского: характеристика и порядок эксплуатации

Описание крана Маевского

В каком бы направлении мы не рассматривании клапан Маевского, он имеет соответствие со своим технологическим назначением и регламентом внутри отраслевого стандарта, и является краном для спускания воздуха СТД 7073В из  промышленных или бытовых систем отопления.

Одна из самых частых проблем, приводящая к нарушению работы отопительных систем, это скапливание воздуха. Образовавшаяся пробка не дает жидкости нормально циркулировать. В следствии чего радиатор с воздухом внутри снижает работоспособность всей системы.

Теплоноситель, который циркулирует в отопительном радиаторе, играет роль обеспечения тепла в холодный период. Но бывает такое, что батареи не прогреваются до конца. Это может происходить из-за того, что в радиаторе скапливается воздух, и он мешает горячей воде заполнить все пространство радиатора. Поэтому, этот воздух нужно как-то убрать от туда.  Именно для этого и работает кран Маевского.

Устройство крана Маевского

Как  спускать воздух из крана? Его работа основывается на принципе стравливания воздушной пробки в момент ослабления запорного клапана.

Клапан крана Маевского устроен также, как и обычный кран, т. е. открывается и закрывается герметическое соединение из газообразной или гидравлической среды с большим давление в среду с нормальными условиями. Исторический прототип современной конструкции клапана Маевского — это обыкновенный водопроводный кран с седельчатым типом.

Но при использовании обычного водопроводного крана  происходила не контролируемая утечка воды из отопительной системы. Для этого нужна была особая конструкция крана, которая бы затрудняла или полностью исключала потерю жидкости из сети отопления. Эта проблема была решена с изобретение крана Маевского, который потерпел большое количество усовершенствований.

Кран Маевского изобрели более 80-ти лет назад. Это очень простое приспособление очень эффективное и надежное. Поэтому она актуально до сих пор.

Кран устанавливают в верхней части отопительных радиаторов. Он может иметь автоматический воздухоотводчик или управляться вручную.

Открывая вентиль на пол оборота, воздух из системы уходит и освобождает место теплоносителю. Это устройство используются для любых видов батарей, даже для старых образцов.

А откуда появляется воздух в системе отопления?

Возникновение воздушных пробок может быть по нескольким причинам:

• при монтаже отопительных систем;
• при ремонтных работах с удалением из системы жидкости;
• при установлении нового радиатора;
• в случае подсоса воздуха в систему в процессе эксплуатации;
• как следствие физического явления (вода выделяет пузырьки воздуха при каких-либо процессах коррозии);

Последнее часто происходит с алюминиевыми батареями в городских постройках.

Разновидности и механизм действия

При такой сфере использования, было бы удивительно существование одной модели крана на все случаи. Принцип действия остается одним и тем же, но некоторые нюансы меняются. В зависимости от различных факторов, имеет смысл установка той или иной модели крана

Ручной кран

Ручной кран управляется четырехгранным винтом. Проверяющий открывает на 1-1,5 оборота кран и воздух выдавливается потоком воды. Пока из крана не начнет бежать вода, устройство держится открытым. Ручной кран самый простой и дешевый вариант крана Маевского. Его имеет смысл ставить на бытовых радиаторах, расположенных в легкодоступных местах.

Ключ для крана Маевского

Автоматический

Автоматический кран снабжен пластиковым поплавком. Когда кран заполнен водой, поплавок закрывает выходное отверстие крана. Как только в верхней части клапана собирается воздух, поплавок вместе с уровнем воды опускается, воздух стравливается в атмосферу. Такие устройства дороже ручных кранов, но вполне доступны.

Так почему же не установить такие клапаны везде, пренебрегая ручными аналогами? Дело в том, что основная сера использования кранов Маевского: многоквартирные дома. А львиная доля многоквартирных домов отапливается с помощью централизованных систем отопления. Трубы теплоцентралей достаточно быстро приходят в негодность, зарастая ржавчиной и заполняясь мусором. В результате блуждающих токов регулярно возникают протечки, при устранении протечек нарушается герметичность системы, все это добавляет в системы достаточно много различного рода мусора.

Большая часть загрязняющих частиц отсеивается на вводе в здание, где предусмотрен сетчатый фильтр, но мельчайшие частицы, включая ржавчину, все равно попадают во внутреннюю систему отопления. В итоге отверстие крана Маевского регулярно засоряется. Неизвестно, что проще при постоянном завоздушнивании систем отопления: стравливать воздух в ручную или регулярно прочищать клапан.

К тому же автоматический клапан подвержен поломке из-за скачков давления в системе. А для централизованных систем небольшие гидравлические удары уже давно стали привычной реальностью

В общем и целом, устанавливать автоматические краны выгодно и удобно прежде всего в дома с независимой системой подключения. При таком варианте, система отопления и теплоцентраль соединяются с помощью теплообменника и гидравлически не связаны. То есть существует возможность подавать в батареи подготовленную воду с действительно минимальным количеством загрязняющих частиц. К тому же, гидравлическое давление в такой системе постоянна, так как не зависит от множества соседних домов.

Автоматический кран можно установить и в частном доме, но здесь вновь возникает проблема подготовки воды. Отчищать воду на достаточном уровне слишком дорого. Даже в рамках многоквартирных домов установка независимых систем подключения существенно удорожает конечную стоимость строительства, а значит и каждой отдельной квартиры. Что касается частного домовладения, то установка подобных систем только ради автоматизации спуска воздуха кажется и вовсе неоправданной.

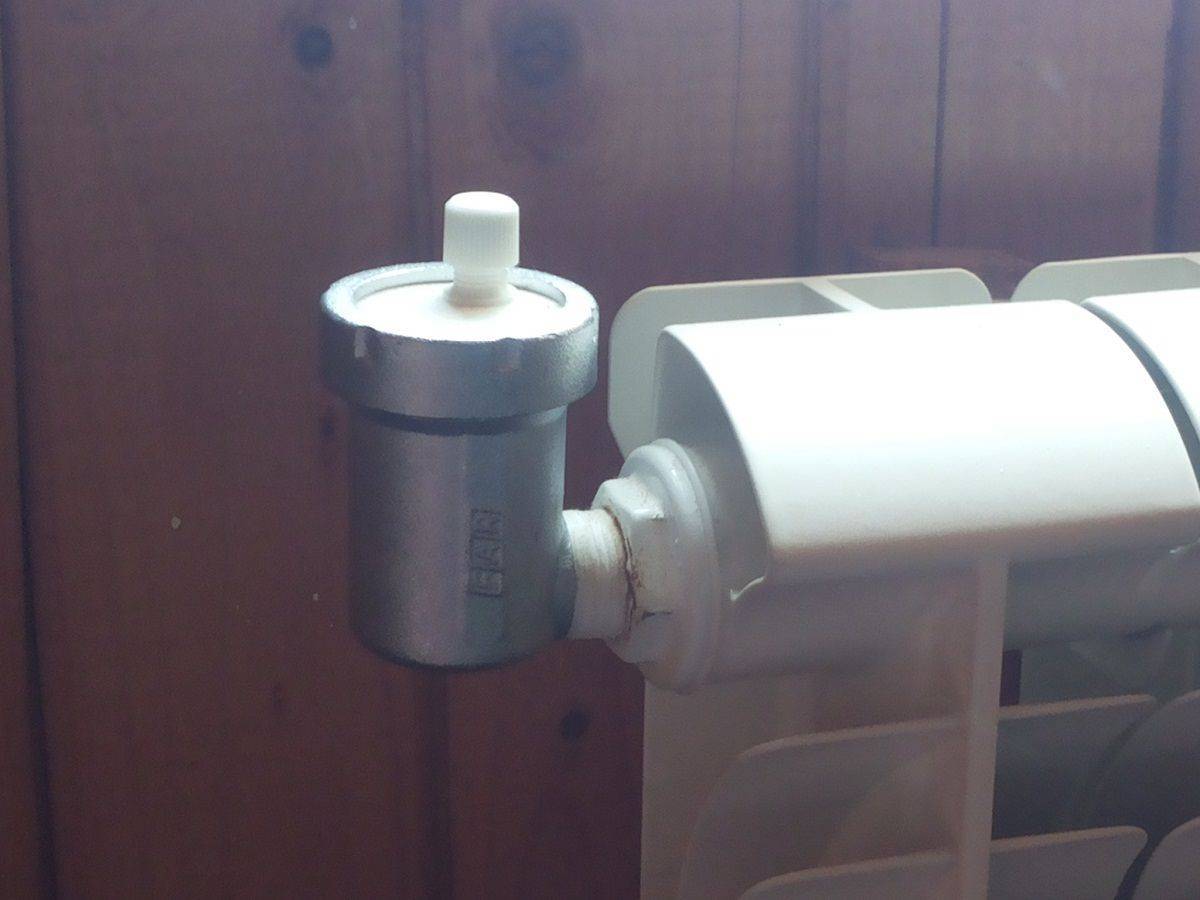

Кран Маевского автоматический

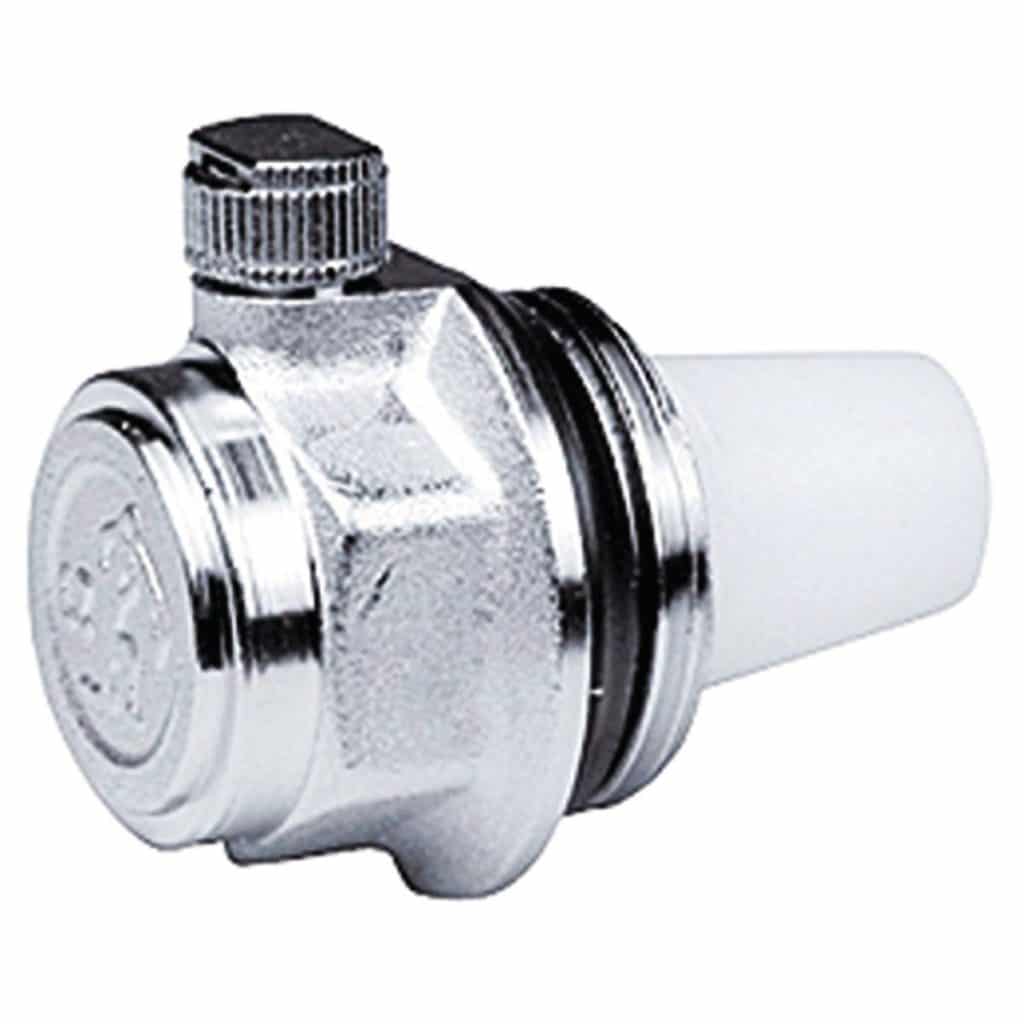

С предохранительным устройством

Клапаны с предохранительным устройством предусмотрены как раз для многоквартирных домов с централизованным отоплением. Это все те же ручные краны Маевского, которые, однако, обладают защитной системой от повышения давления в сети. Как уже было сказано, для централизованного теплоснабжения скачки давления в сети считаются нормой. Но превышения давления может потянуть за собой поломку радиатора. Простой алюминиевый радиатор в результате гидравлического удара может просто порваться. Поэтому при монтаже предусматривают кран Маевского с предохранительным устройством.

Если давление в системе превышает 15 атмосфер, кран автоматически открывается, стравливая воду. Конечно, это может быть связано с некоторым неудобством: мало кому понравится увидеть небольшую лужу под радиатором. Но воды будет немного, а польза от устройства достаточно значима.

Вопросы и ответы

Сорвало кран Маевского, было затоплено несколько квартир. Кто будет нести ответственность: владельцы квартиры или УК?

Если кран находился не на стояке (либо это первое запорное устройство после стояка) и был установлен без согласования, то ответственность за него несет собственник, согласно ст. 210 Гражданского кодекса РФ.

Если батареи сверху горячие, а снизу совсем холодные, имеет ли смысл ставить кран Маевского для спуска воздуха?

Установка крана помогает только удалить воздух. Если батарея подключена неправильно (так бывает при верхнем подключении) или засорена, эта процедура скорее всего не поможет.

Подтекает кран Маевского. Как исправить?

За герметичность клапана отвечает специальный уплотнитель, и причиной течи может быть его износ. В этом случае понадобится замена уплотнителя или всего клапана. Если капли возникли в районе резьбы, кран нужно подкрутить гаечным ключом для более плотного прилегания. Протечка может быть связана с засорением.

Открываю кран, но нет ни воздуха, ни воды. В чем причина?

Если отопительная система исправна и теплоносителя внутри достаточно, причина в засорении отверстия крана. Его нужно прочистить или заменить кран.

Установка крана Маевского на отопительную систему существенно упрощает ее эксплуатацию и повышает эффективность работы.

Процесс установки не сложен и вполне может быть произведен своими руками. Но подбор подходящей модели клапана требует применения некоторых знаний, поэтому лучше проконсультироваться со специалистами

В процессе эксплуатации важно соблюдать правила и периодически проводить профилактическое обслуживание для сохранения работоспособности механизма

Виды кранов

Механический

Модели на ручном управлении – идеальный вариант для отопительной системы с принудительной циркуляцией воды. Механический клапан Маевского состоит из:

• корпуса с каналами;
• поворотной конструкции с головкой под ключ;
• запорного клапана (конусного винта).

Современные модели делают из металлов (нержавейка, латунь, чугун). Поверхность часто украшает декоративное покрытие из термостойкого полимера. Стравливание воздуха осуществляют при помощи специальной рукоятки, которая идет в комплекте с запорной арматурой. Фитинги можно открутить ключом (четырех-, шестигранным) или отверткой подходящей формы.

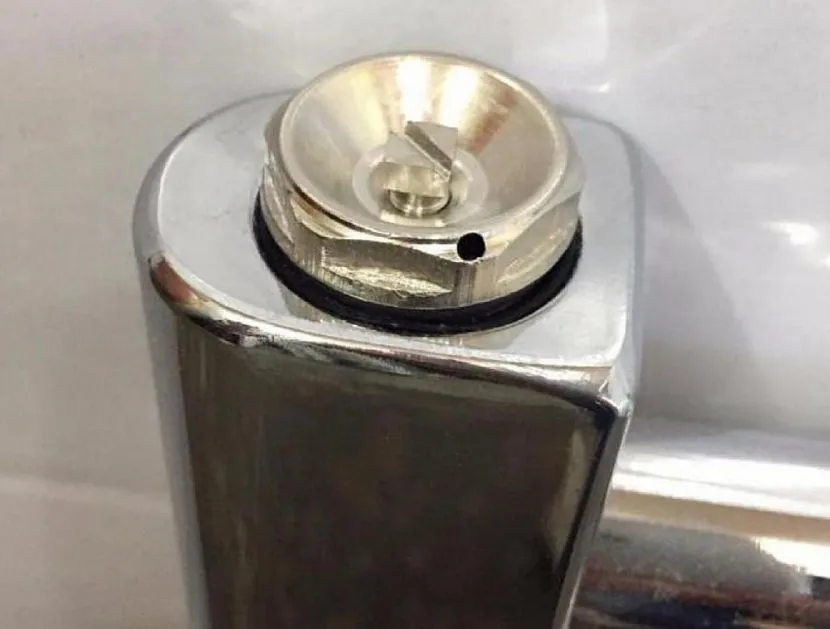

Устройство на ручном управленииИсточник slavyansk-na-kubani.promportal.su

Механический клапан Маевского легко стравливает воздушные пробки из труб. Кислородные уплотнения в отопительной системе перемещаются быстрее, чем рабочая жидкость. После откручивания винта конусная конструкция выходит из своего места, открывая канал. Под давлением кислород устремляется к выходу, покидая замкнутый контур. После процедуры запорную арматуру завинчивают.

В усовершенствованной механической модели дополнительно устанавливают предохранительный клапан. Устройство чувствительно к давлению в системе. При увеличении параметра до 15 атм стравливает пар из теплоносителя. Фитинг используют в пластиковых трубах и в контурах с возможностью гидроударов.

Механический кран Маевского – простая конструкция, в которой нет лишних деталей. Из-за элементарного строения у модели долгий срок службы, доступная стоимость. Для установки на полотенцесушитель часто используют латунные изделия или варианты из легированной стали.

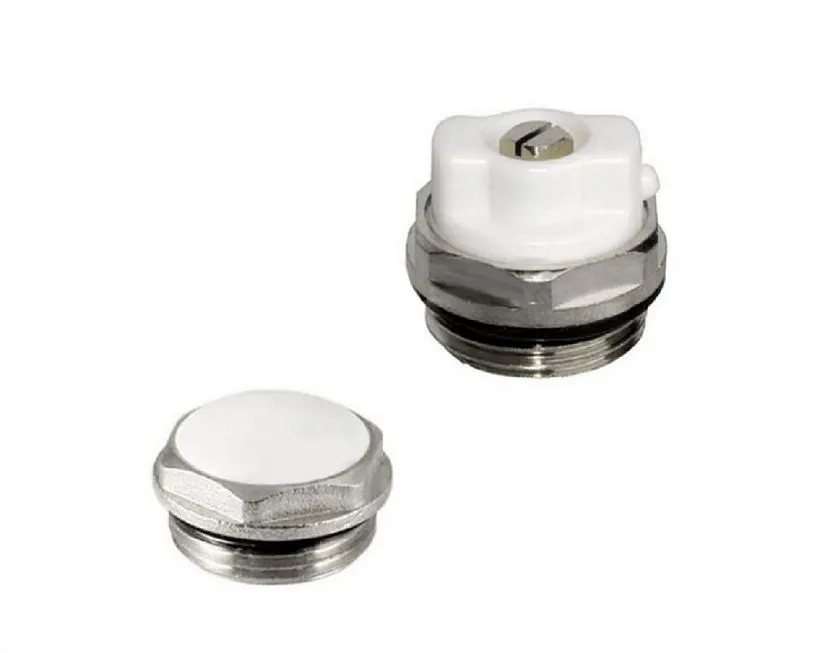

Механический видИсточник uk.trendexmexico.com

Автоматический

Запорная арматура работает по поплавочному принципу. В нормальном состоянии кран Маевского расположен в верхнем положении. Игольчатая часть детали полностью прикрывает отверстие входа. При появлении воздушной пробки внутри отопительной системы устройство приподнимается, автоматически удаляя засор из пара.

Конструкцию врезают в трубы в вертикальном положении. При создании корпуса используют латунь или никель, верх покрывают термоустойчивым пластиком. Если запорная арматура автоматически не срабатывает, то в устройстве предусмотрели рукоятку.

Высокая цена и склонность к засорению – основные недостатки моделей. Фитинг не стоит монтировать в домах старой застройки и чугунным приборам. Из-за изношенности сетей в замкнутой отопительной системе течет некачественная рабочая жидкость. Примеси в воде забивают запорную автоматическую арматуру, быстро выводя оборудование из строя.

Модель-поплавок для полотенцесушителяИсточник static.leroymerlin.ua

ГОСТ

• Рабочая среда. Кран Маевского должен разделяться на виды в зависимости от того, в какой системе он установлен. Соответственно, существуют клапаны, предназначенные для работы с питьевой и технической жидкостью, а также клапаны, работающие с паром и сжатым воздухом.
• Температура. Рабочий температурный режим для крана Маевского должен составлять 100-120 градусов, хотя некоторые современные устройства могут легко функционировать и при 150 градусах.
• Давление. В соответствии с ГОСТами, а именно ГОСТ 356-80, краны Маевского должны выдерживать давления в 1,0 и 1,6 МПа. Этот показатель указывает на то, какое рабочее давление среды сможет выдержать элемент на протяжении всего периода его эксплуатации.
• Тип резьбы. Данная характеристика имеет очень большое значение при монтаже крана, ведь все трубопроводные элементы должны четко стыковаться между собой и не давать течи. Для этого и введены резьбовые стандарты. Обычно встречаются изделия с внешней резьбой на 1, 1/2 или 3/4 дюйма. Если же говорить о метрической резьбе, то она составляет 10 мм с шагом в 1 мм.
• Материал. Как правило, для изготовления крана Маевского используется латунь или сталь 20, ведь эти материалы обладают достаточной устойчивостью к коррозии. С данным параметром напрямую связан и класс герметичности. Обычно производители не указывают такую информацию на изделии, поэтому стоит помнить, что клапан должен иметь А-класс герметичности, что также прописано в ГОСТ 9544-93.

На что обратить внимание при выборе крана

Выбор воздухоотводчика зависит от системы отопления, в которую его будут монтировать, материала труб и батарей, свободного доступа к месту установки и других нюансов установки и дальнейшей эксплуатации.

В домах с централизованным отоплением лучше использовать ручной кран Маевского или кран с предохранителем, поскольку в таких тепловых сетях случаются гидроудары. Автоматический же лучше использовать в частном доме с индивидуальной отопительной системой. В многоквартирном доме с центральным отоплением автоматический кран будет засоряться из-за загрязненности теплоносителя. Если в помещении установлены чугунные батареи, их лучше оснастить ручным краном

Отопительному контуру из металлопластиковых или полипропиленовых труб подходит кран с встроенным предохранителем, так как они могут не выдержать гидроудара. В труднодоступных местах: нишах, углублениях – устанавливают автоматический кран или ручной, оснащенный встроенным вентилем. В помещениях, где могут находиться дети, напротив, устанавливать кран с легко открывающимся вентилем не стоит. Диаметр внешней резьбы крана нужно подбирать в соответствии с диаметром отверстия, в которое он будет устанавливаться Существует всего три типа по этому параметру: 1, 0,5 и 0,25 дюйма, такие же размеры отверстий под кран предусмотрены в стандартных радиаторах

При покупке клапана Маевского важно обратить внимание на материал, из которого он изготовлен. Дольше всего прослужит конструкция с латунным корпусом, так как этот материал устойчив к коррозии. Уплотнитель на кране

Уплотнитель на кране

Рекомендуем ознакомиться: Как правильно варить трубы отопления электросваркой — советы специалистов

Как устроен кран Маевского

Устройство в 1933 году разработал инженер из Ленинграда Чеслав Брониславович Маевский. Официально его называют радиаторным игольчатым воздушным клапаном.

По некоторым историческим данным, сначала появился кран минчанина С. А. Роева. Он состоял из двух частей, разделенных прокладкой. Устройства прошли испытания в 1932 году. Уже через год Маевский совершенствовал эту конструкцию, усовершенствовав герметизацию деталей. В более современной интерпретации инженер соединил детали способом «конус в конус».

Кран состоит из таких компонентов:

• корпус;
• конусный винт с головкой под ключ;
• поворотная часть;
• входной и выходной каналы для воздуха.

Конструкция устройства Воздухоотводное устройство приводит в движение запорный винт. Последний управляется отверткой или вручную, что зависит от конкретной модели. В современном исполнении на кран уже устанавливается специальный ключ, поэтому пользоваться устройством стало проще.

Преимущества установки крана Маевского:

• повышение коэффициента полезного действия отопительной сети;
• упрощение обслуживания радиаторов;
• доступная стоимость самого узла.

Но у такого крана, несмотря на перечисленные преимущества, есть и недостаток. Поскольку качество теплоносителя зачастую оставляет желать лучшего, то часто при процессе эксплуатации в кране возникают засоры.

В зависимости от исполнения, различают три вида крана:

• радиаторный — предназначен для отопительных приборов;
• традиционный — устанавливается повсеместно, оснащен наружной резьбой;
• комплектный — представляет собой шаровой кран с КМ.

Чертеж крана в разрезе По способу откручивания бывают такие устройства:

• под отвертку;
• под ключ четырех- или шестигранный;
• с ручкой, для которых не нужен инструмент.

Для изготовления используют также различные материалы и их сочетание. Бывают КМ:

• стальные;
• латунные;
• чугунные;
• из нержавеющей стали;
• пластиковые.

Чаще всего узел производят из латуни, устойчивой к коррозии, которая угрожает материалам из-за неблагоприятных условий эксплуатации. Часто недобросовестные продавцы выдают за латунь дешевый силумиан. Но этот материал ненадежный, изделия из него быстро выходят из строя.

В детских рекомендовано устанавливать модели устройства «под отвертку»

Автоматический КМ

Автоматические КМ удобны в частных домах с индивидуальным отоплением, поскольку устраняют воздушные пробки и регулируют давление самостоятельно. Внутри этого узла имеется камера, внутри оснащенная поплавком. Тот, в свою очередь, подсоединяется к игольчатому клапану, находящемуся в верхней части узла.

Когда воздушная прослойка превышает установленный лимит, клапан на некоторое время открывается, давая воздуху покинуть систему. Затем, за счет действия поплавка, он снова возвращается в начальную позицию, не допуская вытекания воды.

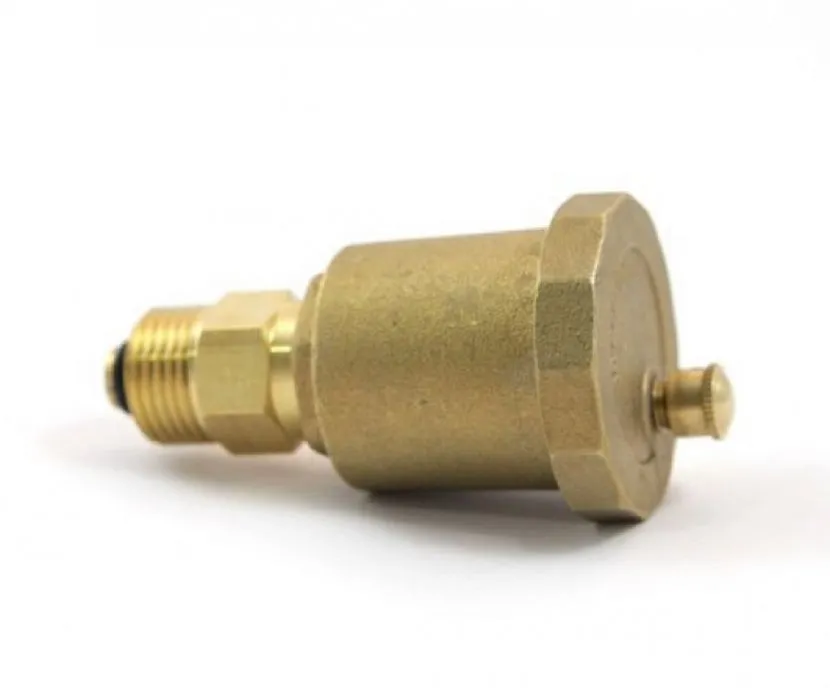

Автоматическая модель крана

Главный плюс АКМ в том, что для отвода попавшего внутрь труб воздуха не надо подставлять емкость, поскольку вода не вытекает. Кран автоматически блокируется, как только уровень теплоносителя повышается. Однако стоят автоматические модели дороже механических.

Воздухоотводчики бывают:

• прямыми;
• угловыми;
• радиаторными.

Как выпускать воздух из отопительной системы?

Если теплоноситель приводится в движение циркуляционным насосом, его отключают. Между остановкой оборудования и началом стравливания воздуха должно пройти не меньше 15 минут. За это время кислород поднимется вверх.

Готовят емкость, которая понадобится для сбора воды. Отверткой, ключом или поворотом рукоятки откручивают кран, пока не раздастся характерное шипение — признак того, что воздух покидает систему. Однако просто дождаться прекращения шипения недостаточно. Надо, чтобы полилась вода. Это означает, что от пробки избавились. Струя должна быть ровной, течь без перерывов. Только после этого клапан закрывают.

Если струя воды равномерная, без перерывов, то от воздуха удалось избавиться

Технология монтажа

Для установки воздухоотводного крана всегда выбирается верхняя точка радиатора. Причем расположенная в стороне напротив той, с которой поступает теплоноситель. Именно там скапливается воздух.

Необходимо учитывать тип отопительной системы. При вертикальной системе краны Маевского устанавливаются на радиаторы верхнего этажа, а также на элементы отопительной системы, подведенные к стояку ниже верхней оси подключения.

Если же в доме горизонтальная система, то воздухоотводными кранами снабжаются абсолютно все приборы отопления.

Технология установки теплых полов, как правило, не требует установки устройства, стравливающего воздух. Но иногда и здесь краны Маевского бывают нужны. Тогда они монтируются в самой верхней точке системы теплого пола.

Ход установки

Чтобы смонтировать воздухоотводное устройство, нужно выбрав кран с подходящим диаметром и, предварительно спустив воду из системы, вкрутить его на место заглушки в боковой пробке радиатора.

В старых чугунных радиаторах нет отверстия в заглушке. В этом случае требуется ее доработка. В заглушке с помощью электрической дрели со сверлом по металлу на 9 мм просверливается отверстие. В него нарезается резьба. После этого в заглушку вкручивается кран.

Место соединения уплотняется прокладкой (резиновой или силиконовой) и, при желании, льняной обмоткой.

Важно: при установке крана Маевского желательно слегка направить вниз выпускное отверстие крана. В дальнейшем это облегчит процесс спуска воздуха — вода, выходящая из отопительной системы вслед за воздухом, будет стекать вниз. В дальнейшем это облегчит процесс спуска воздуха — вода, выходящая из отопительной системы вслед за воздухом, будет стекать вниз

В дальнейшем это облегчит процесс спуска воздуха — вода, выходящая из отопительной системы вслед за воздухом, будет стекать вниз.

Порядок действий

Итак, если обнаружилось что радиатор недостаточно прогревается, необходимо спустить с него воздух. Ниже — подробная последовательность действий:

• убрать из близлежащего пространства лишние вещи, чтобы их не намочить;
• приготовить емкость и тряпку для сбора воды (вода может разбрызгиваться в стороны);
• подставив емкость под спускное отверстие, повернуть отверткой или ключом кран против часовой стрелки, пока не появится шипящий звук;
• дождаться пока из крана выйдет весь воздух и потечет вода;
• когда вода начнет литься ровной струей, перекрыть кран, поворачивая запорный винт в обратную сторону.

В том случае, если воздух спущен, а батарея по-прежнему холодная — можно предположить, что она засорилась. Тогда не обойтись без вызова мастера.

Если работу отопительной системы обеспечивает циркуляционный насос, то перед стравливанием воздуха его следует отключить. В ином случае, движущаяся вода повторно захватит воздух, и в радиаторах вновь образуются его скопления.

Внимание! Спуская воздух, ни в коем случае нельзя курить или еще каким-то образом использовать огонь. Это может вызвать возгорание газа, выходящего из радиатора вместе с воздухом

Как видно, использование кранов Маевского легко позволяет решить одну из частых проблем отопительной системы — скопление воздуха в радиаторах

При этом не требуется серьезных материальных, временных и физических затрат. А эффективность эксплуатации и простота использования системы существенно увеличивается

Как видно, использование кранов Маевского легко позволяет решить одну из частых проблем отопительной системы — скопление воздуха в радиаторах. При этом не требуется серьезных материальных, временных и физических затрат. А эффективность эксплуатации и простота использования системы существенно увеличивается.

Виды и устройство крана Маевского, подробнее смотрите на видео:

Как стравливать воздух в радиаторах с помощью крана Маевского посмотрите на видео:

Особенности эксплуатации

Для того, чтобы стравить воздух, нужно против часовой стрелки повернуть кран примерно на 1 оборот, дождаться, пока воздух с шипением выйдет. Когда весь воздух выйдет, из крана начнет течь вода. Клапан плавно закрывается. Вот и вся эксплуатация. Перед процедурой желательно поставить под краном емкость для спуска воды.

В многоквартирных домах перед развоздушниванием системы, сантехник отключает насос. Без этого действия, кран можно вывести из строя, поэтому в многоквартирных домах самостоятельно стравливать воздух не рекомендуется. То же касается и систем отоплений в частных домах с насосом. Насос перед началом процедуры придется выключить.

Если спуск воздуха через кран Маевского не помог, дело в радиаторе. При плохом качестве воды, радиатор может зарасти ржавчиной. Это наиболее частая причина, но есть и другие факторы. В любом случае, проблемы с радиатором в большинстве случаев, решаются его заменой.

Принцип работы автоматического крана Маевского и установка

Клапаны в кранах Маевского автоматического типа могут быть нескольких видов – прямой или угловой. Но для радиаторов предпочтительнее устанавливать специальные типы клапана или угловые.

Главный принцип крепления в том, чтобы воздух выходил вверх, то есть колпачок должен смотреть вверх. При установке автоматического крана, необходимо помнить об особенностях работы данного типа устройства.

Способы крепления крана к радиатору:

• Вкрутить в резьбу системы;
• Гайка подбирается по размеру;
• Использовать переходник.

Формирование цены на автоматический кран зависит от производителя, использованного материала, а также от диаметра резьбы для подключения. Не стоит экономить и приобретать модели с низким качеством, пусть даже они стоят крайне дешево. Тепло в зимний период создает уют в доме, любая поломка может привести к печальным последствиям.

Устройство и работа крана Маевского

Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.

Этот клапан регулируется снаружи с помощью запорного винта. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. Снаружи винт представлен шестигранной или четырехгранной головкой для специального ключа и с резьбой для отвертки. Продольные канавки выполняют на теле винта для прохождения воздуха во время открывания клапана. При этом воздух выходя из канавок оказывается в камере, которая плотно закрыта с помощью манжеты и имеет отверстие для выхода такого же диаметра, как и сквозное отверстие. Так как кран монтируется резьбовым соединением с сальниковой прокладкой, а закрытый клапан герметически закрывает сквозное отверстие, то при работе системы отопления этот кран обеспечивает системе герметичность.  Поворотом винта открывается заглушка, освобождающая воздух из полости радиатора.

Металлический корпус крана Маевского  сверху отделан пластиковым кожухом, который делает кран современным.

Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.

Ду — диаметр условного прохода.

Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.

Кран, в отдельных случаях, можно регулировать и без специального инструмента.

Вентиль поворачивается руками, что обеспечивает стравливание воздуха.

Разновидности

Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:

• Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.
• Автоматический кран. Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.
• Кран с предохранительным клапаном. Такой кран принцип работы немного отличается.

Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.

При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:

• В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.
• Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.
• Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.
• Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.

В случае труднодоступного места расположения отопительного устройства может помочь специальный четырехгранный ключ. Еще во всю используют старые образцы радиаторов из чугуна. Для чугунных радиаторов подойдет ручной кран Маевского. Но лучшим вариантом будет использование специального латунного автоматического воздухоотводчика.

Нюансы установки

Установить кран достаточно просто. В верхней части радиатора стоит заглушка, куда без особых проблем вкручивается кран

Обратить внимание нужно только на размер трубы. Всего вариантов крана Маевского 4: ¼ , ½ , ¾ дюйма и 1 дюйм

Сложность может возникнуть при установке крана на чугунные радиаторы старого образца. Для установки верхнюю заглушку придется рассверлить и нанести резьбу. После этого установка крана аналогична.

Перед краном желательно установить отсечной клапан. Это устройство даст возможность в случае поломки крана Маевского сменить его, не спуская воду из системы. Особенно это актуально для автоматических клапанов. В этом устройстве предусмотрена заглушка, которая автоматически открывается при вкручивании крана. Соответственно, при выкручивании крана, заглушка становится на место и вода не может выйти из радиатора.

Если система отопления позволяет выбрать с какой стороны можно установить кран Маевского, то лучше это сделать подальше от стены, чтобы при спуске воздуха, вода не попала на стены.

Принцип работы крана Маевского

Установка «Маевского» на чугунный радиатор

Как установить кран Маевского на батарею? Как удалить воздух из чугунной батареи радиатора отопления

Смотрите это видео на YouTube

Устанавливают кран Маевского на чугунную батарею в верхней её части, врезав в заглушку с одной из сторон радиатора. Поступают следующим образом.

1. Перекрывают запорную арматуру (краны) на трубах подачи и возврата теплоносителя.
2. Если краны на трубах отсутствуют, то придётся дожидаться окончания отопительного сезона.
3. Подставив миску или подходящую ёмкость для сбора воды, приступают к съёму заглушки.
4. В верхней части батареи с противоположной стороны входа трубы разводным ключом отворачивают крышку.

1. Если крышка не поддаётся, то её обстукивают со всех сторон молотком.
2. Паяльной лампой выжигают старую краску.
3. Можно сдвинуть заглушку по резьбе, ударяя молотком по зубилу в торец крышки.
4. В щель по кругу заглушки вводят универсальный спрей WD-40, который способен разъединить заржавленные резьбовые соединения.
5. Покачивая вправо-влево крышку разводным ключом, постепенно её выворачивают из гнезда батареи.
6. Освободившееся посадочное место и внутреннюю резьбу очищают металлической щёткой от грязи и ржавчины. Иногда это делают с помощью круглой щётки, вставленной в дрель.
7. Из набора берут футорку и кран Маевского.

1. Резьбу футорки уплотняют ФУМ лентой или льняной паклей.

1. Заглушку ввинчивают в посадочное отверстие в батарее.
2. Резьбу на кране оборачивают ФУМ лентой или льняной паклей.
3. Намотку из пакли смачивают водой или пропитывают герметиком – пастой «Унипак».
4. Кран Маевского ввинчивают гаечным ключом в футорку.

На этом установка крана Маевского на чугунную батарею завершается.

Установка крана маевского. Видео для начинающих сварщиков!Installation of the Mayevsky crane. Novic

Смотрите это видео на YouTube

Как спустить воздух

Спускают воздух через кран Маевского вручную. Делать это надо, когда на ощупь батарея становится холодной в верхней части. Поступают следующим образом.

1. Головку крана поворачивают таким образом, чтобы отверстие было обращено вниз, иначе струя воды будет заливать всё вокруг.
2. Под клапан подставляют ведро или какую-либо ёмкость.
3. Ручкой отворачивают игольчатый клапан, пока не зашипит воздух.

1. Появится вода, которая вместе с воздухом образуют прерывающую струю.
2. Выдерживают клапан открытым, пока не появится сплошная струя вода без шипящего звука.

1. Кран закрывают и тактильно проверяют его сухость.
2. Через некоторое время операцию повторяют.
3. Если сразу пойдёт сплошная струя воды, то на этом считают спуск воздуха законченным.

Как удалить воздух с батарей в централизованном отоплении. 5-этажка. Кран Маевского.

Смотрите это видео на YouTube

Причины завоздушивания отопительной системы

Воздушная пробка в чугунных батареях может создаваться по разным причинам. Вот самые наиболее распространённые из них:

• с наступлением отопительного сезона при подаче горячей воды могут образовываться воздушные пробки в верхних частях радиаторов;
• после ремонтных и монтажных работ остаётся воздух в отопительных приборах;
• в многоэтажных домах воздух в системах отопления поднимается вверх и скапливается в батареях на последних этажах;
• воздух начинает скапливаться кроме верха внизу и в других частях батареи из-за загрязнённости секций радиатора.

Отличие автоматической и ручной регулировки клапана

Автоматический кран Маевского относится к саморегулирующим приборам неразборного типа.

В случае отказа ручного крана Маевского регулировку производят при полностью отключённой чугунной батарее от теплоснабжения. Кран выкручивают, и с тыльной стороны прочищаю обычной швейной иглой входное отверстие.

Если есть возможность, клапан в открытом состоянии продувают с помощью воздушного компрессора. После этого кран возвращают на своё место, и восстанавливают подключение батареи.

Заключение

Появление крана Маевского буквально спасло от повального демонтажа старые чугунные батареи. После прихода капитализма в экономику страны период бесхозяйственного расходования воды окончился.

Спуск воздуха из чугунных батарей сопровождался сливом большого количества теплоносителя. Применение универсального воздухоотводчика позволило производить сброс воздушных пробок с мизерным расходом воды.

Не греет батарея. Воздушная пробка. Делаем кран для спуска воздуха своими руками за 5 минут!!!

Смотрите это видео на YouTube
