Какие кронштейны для радиаторов отопления лучше использовать

Выбираем кронштейн для нового радиатора отопления

При самостоятельной установке или замене батарей появляется необходимость в подборе сопутствующего оборудования. Одним из элементов крепежа является кронштейн, позволяющий надежно зафиксировать радиатор отопления и тем самым обеспечить исправность работы всей системы. Фиксатор представляет собой оцинкованный стальной крюк с круглым или прямоугольным сечением, на другом конце которого имеется крепежная пластина или резьба.

Правильный выбор кронштейнов очень важен, поскольку нельзя допустить, чтобы оборудование однажды просело, рухнуло от внезапной сейсмической активности или от случайного удара.

Виды и применение держателей для радиаторов

Батареи изготавливают из меди, алюминия, чугуна и биметалла (их внутренний слой – из стали, наружный – алюминиевый). Они либо подвешиваются к стене, либо опираются на напольные установки, возможно совмещение этих вариантов. Некоторые крепежи могут регулироваться по высоте, длине. Существует множество видов кронштейнов, разделяющихся на 2 большие группы:

  • штыревые (анкерные) фиксированные (короткие и длинные) держатели для биметаллических или стальных радиаторов;
  • регулируемые по высоте (диапазон изменений около 20 мм) с крепежной пластиной, позволяют скрывать ошибки монтажа, неравномерности поверхности или вывешивать идеально по горизонтали батареи с большим количеством секций (более 6);
  • угловые – для небольших или нетяжелых отопительных элементов.

Существуют также антишумовые держатели, со специальным покрытием (прорезиненные). Технические характеристики этого кронштейна для крепления радиаторов: материал – сталь, диаметр — 7 мм, выдерживают вес до 82 кг. Их обычно берут для спален, чтобы не было слышно небольшого постукивания, возникающего в оборудовании при нагревании.

2. Обзор кронштейнов для крепления напольного радиатора.

Они бывают в виде:

  • самостоятельной подставки с подошвой, применяется для массивных конструкций, которые нецелесообразно подвешивать, например, возле слишком тонкой (гипсокартонной) перегородки или витринных окон;
  • дополнительной для прикрученных к стене батарей – это наиболее подходящие кронштейны для чугунных радиаторов;
  • стойки с крюками, которую можно привинтить к полу и к стене; предназначена также для габаритного оборудования, но применяется с целью распределения нагрузки между плоскостями (например, в деревянном доме).

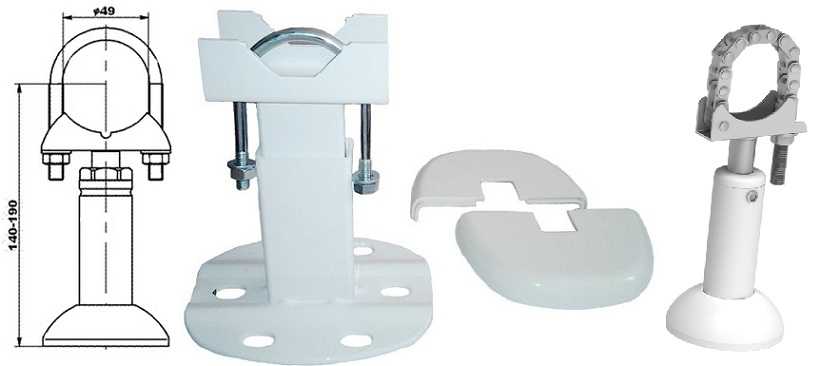

Напольные держатели также могут быть регулируемыми по высоте. Бывают варианты:

  • в виде подставки без фиксации радиатора;
  • с дополнительными удерживающими элементами: с цепочкой или хомутом;
  • на подошве или на треноге, могут прикручиваться к полу или просто ставиться на него.

Как правильно подобрать кронштейн

Главное правило при покупке фиксатора: он должен выдерживать возложенный на него вес. Максимальная нагрузка обычно указывается в прилагаемой инструкции. Легче всего подобрать кронштейн для алюминиевого радиатора, так как он мало весит и для него подойдут любые типы.

Для очень мощных батарей берите напольные подставки. Но если покрытие в доме деревянное, то необходимо позаботиться о том, чтобы фиксаторы были снабжены дополнительными крепежами к стене. Это нужно для того, чтобы уменьшить нагрузку на доски. Для легких обогревательных элементов, которые будут находиться в глубокой нише под окном, лучше купить длинный кронштейн.

Рекомендуется для чугунных радиаторов брать держатели с возможностью немного менять высоту, в противном случае могут возникнуть трудности с установкой. Цена регулируемого кронштейна не настолько высокая, чтобы отказаться от удобств монтажа.

Важно, чтобы в составе сплава не было токсичных веществ, выделяемых при нагревании. Не стоит покупать детали с рук, особенно без соответствующих сопроводительных документов

Обратите внимание, что самый легкий – угловой кронштейн – предназначен только для алюминиевых и медных радиаторов

Виды крепежа

Настенный

Традиционно радиаторы отопительной системы устанавливаются на стены с помощью различных приспособлений. И если ранее, когда для обогрева использовались исключительно чугунные изделия, ассортимент крепежных кронштейнов был весьма ограничен, то сегодня в продаже можно найти и традиционные крюки «под чугун», и более аккуратные крепления для стальных радиаторов, и кронштейны для алюминиевых моделей.

Литой чугунный крюк для чугунной батареи

В зависимости от того, какую батарею вы будете монтировать, нужно выбирать и установочные приспособления. В таблице ниже мы опишем лишь наиболее распространённые, поскольку в ряде случаев допускается использование самодельных моделей.

Тип радиатораВарианты крепежа
Чугунные
  • Чугунные держатели, которые производятся литьевым методом.
  • Стальной регулировочный крепеж, позволяющий корректировать положение радиатора по вертикали и горизонтали, а также изменять зазор между батареей и стеной.
  • Стальные кронштейны штыревого типа.
  • Стальные держатели, приваренные к металлической полосе. Длина полосы соответствует расстоянию между осями верхней и нижней труб радиатора отопления.
Алюминиевые, стальные и биметаллические

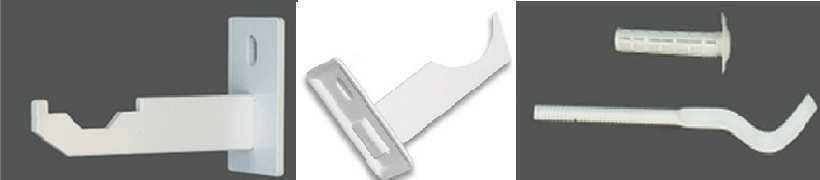

  • Стальные уголковые крепежные элементы.
  • Стальные дюбеля с крюками, предназначенные для заглубления в стену на 100 — 150 мм.
  • Универсальные настенные крепежи с пластиковыми накладками, предотвращающими повреждение металлических частей.

Пластинчатое крепление для алюминиевых радиаторов не предназначено для серьезных нагрузок

Однако мало правильно выбрать используемые детали — следует еще и рассчитать, сколько креплений нужно для радиатора отопления. Как правило, инструкция по монтажу содержит нужную информацию, но если мы просто устанавливаем старую батарею, то проще всего придерживаться стандартного соотношения – не менее 1 кронштейна на 1м2 площади радиатора.

Настенное крепление для стальных радиаторов отопления: чертеж с размерами

Напольный

В ряде случаев крепление для чугунных радиаторов не получается надежно зафиксировать в стене. Чаще всего это связано с недостаточной несущей способностью основания: может крошиться бетон, может мешать обшивка и т.д. Здесь нам помогут напольные модели, которые используются либо в качестве дополнительной опоры, либо как основная фиксирующая конструкция.

Низкая компактная опора без крюка, но с верхней пластиной и фиксатором

Стойка для крепления радиатора не отличается сложностью устройства:

  • Основу составляет металлическая круглая или профильная труба с толстыми стенками. Размер трубы подбирают с таким расчетом, чтобы она могла выдержать нагрузку без признаков деформации.
  • В нижней части стоечного кронштейна приваривается стальная пластина – основание. В пластине проделываются отверстия для крепежных элементов, которыми стойка будет фиксироваться на перекрытии.

Модели с регулируемой высотой крюков

При наличии сварочного аппарата и навыков работы с ним такие стойки можно изготовить и своими руками. Впрочем, в продаже встречаются модели, предназначенные для самых разных батарей, тем более что цена у большинства у них вполне доступна.

Какими бывают радиаторы отопления

Главным показателем качества радиаторов считается показатель их теплоотдачи. Он целиком и полностью зависит от материала, из которого изготовлен отопительный прибор. Наиболее популярными являются:

  1. Чугунные батареи. Достоинства: огромный срок эксплуатации за счёт очень толстых стенок изделия, высокая стойкость к коррозии, отдача тепла какое-то время даже после выключения отопления. Недостатки: большой вес и связанные с ним трудности монтажа, неэстетический внешний вид;
  2. Алюминиевые батареи. Достоинства: высочайший коэффициент теплоотдачи, низкий вес, очень быстрый монтаж, высокое допустимое давление — до 20 бар, возможность объединять неограниченное количество секций, изящный вид. Недостатки: низкие антикоррозийные показатели и быстрая порча алюминия в местах соприкосновения с другими металлами;
  3. Стальные батареи. Достоинства: относительно небольшой вес, начало теплоотдачи после включения за очень короткое время. Недостатки: слабое сопротивление пневмо- и гидроударам, низкая температура нагрева, быстрое остывание, максимальное давление — 10 бар, низкий срок службы;
  4. Биметаллические радиаторы. Наиболее универсальная разновидность, сочетающая преимущества всех вышеупомянутых типов батарей. Внутренний слой изготовлен из стали, которая защищает радиатор от коррозии и повышает рабочее давление. Внешняя часть — кожух — сработан из алюминия, отличающегося высочайшей теплоотдачей. Биметаллические радиаторы без труда выдерживают сильные перепады давления и очень просты в установке. Классическим примером такого изделия являются радиаторы отопления global style plus 500 отзывы о которых сугубо положительные.

Методика установки

Процесс фиксации никак не зависит от материала изготовления конвектора. Меняется только крепление радиатора к стене.

Чем длиннее батарея, тем больше потребуется держателей. Когда количество секций небольшое, понадобится 2 кронштейна сверху и 1 снизу. Если больше 10, то придется установить 3 верхние опоры и 2 нижние. Последующие считаются так, чтобы на каждые 10 алюминиевых и 5–7 чугунных секций приходилось еще по одному держателю сверху и снизу.

Выбор положения для радиатора

Эффективность работы отопительных приборов зависит от многих факторов. Одним из них является выбор места установки. Радиатор устанавливается на стену или под окном, вдали от входа в комнату. Причем нужно придерживаться следующих расстояний:

  • от пола не меньше 80–120 мм;
  • до подоконника не меньше 60–100 мм;
  • до стены не меньше 30–50 мм.

Бывают ситуации, когда приходится фиксировать конвектор близко к стене, и тогда он перекрывается краем подоконника. Чтобы обеспечить выход теплого воздуха, придется проделать в подоконной доске отверстия, иначе на окне будет образовываться конденсат.

Разметка мест установки кронштейнов

Радиатор обычно располагают посередине проема окна. Если выполняется нижняя разводка, то требуется нарисовать горизонтальную черту, указывающую, где находится верхний край отопительного прибора. Чтобы замерить батарею с боковым подключением, нужно провести горизонтальную линию по верхней границе трубы. Требуется постоянный контроль за линиями, по которым проводится фиксация крепежных элементов.

Устанавливаем кронштейны

После того как будет выполнена точная разметка мест под фиксаторы, можно приступать к сверлению стен. Проделанные перфоратором отверстия под дюбель зачищаются от мусора. Затем в них забиваются дюбеля и устанавливаются кронштейны. Их положение регулируется молотком. Когда выравнивание держателей будет завершено, на них фиксируются защитные прокладки.

Закрепление на стене

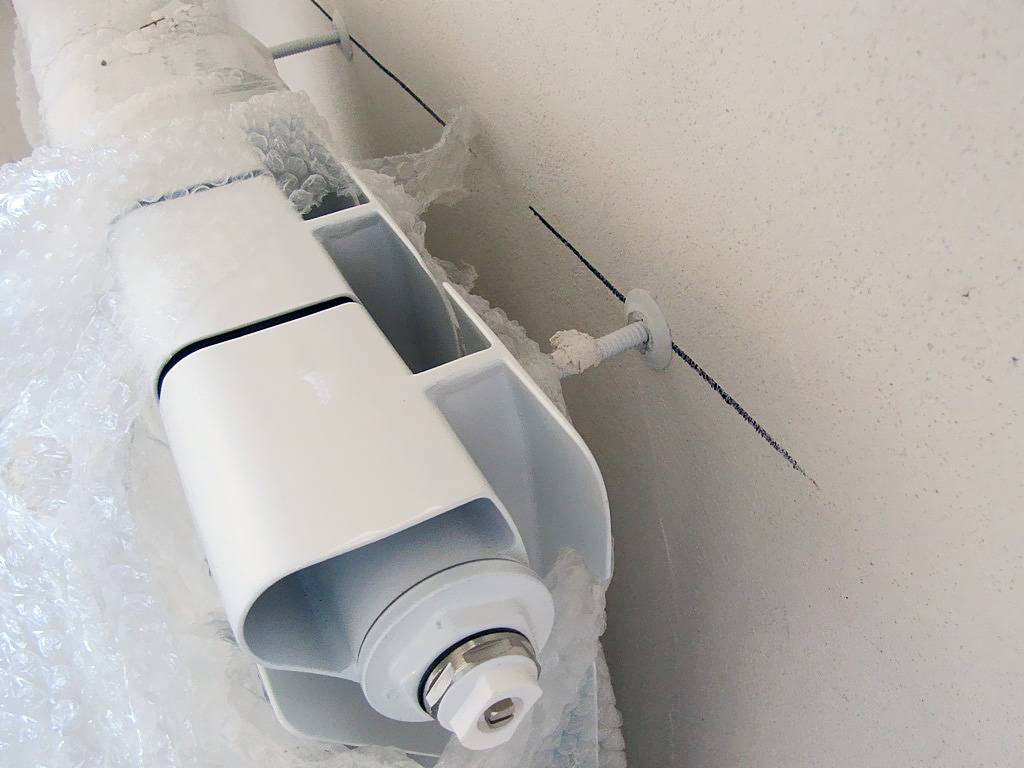

После установки кронштейнов проводится фиксация радиатора, а также проверка на наличие люфтов. Когда батарея садится плотно, ее невозможно сдвинуть ни влево, ни вправо, масса одинаково распределена по крепежам, значит, все выполнено верно с технической точки зрения. Чтобы убедиться в качестве результата, стоит воспользоваться уровнем.

Напольный монтаж

Бывает так, что стены выполняются из не совсем крепких материалов, например сэндвич панелей. Использовать слабые поверхности в качестве основы для закрепления отопительного прибора нецелесообразно. Для таких случаев отлично подходят напольные крепления.

Перед тем как приступить к работе, на полу делают разметку, показывающую расположение опор. После чего стойки выставляются с особой аккуратностью так, чтобы они находились ровно относительно друг друга, а также стены. Напольное крепление радиаторов отопления осуществляется с помощью специальных ножек, фиксирующихся к полу дюбелями либо саморезами. Если поверхность пола неровная, то ее требуется привести в соответствующее состояние. Крепление стойки радиаторов отопления к полу проводится строго вертикально. Предварительно по разметке высверливаются отверстия дрелью, затем выполняется фиксация отопительных приборов.

Крепежные элементы для трубопроводов отопления

Крепеж для труб представляет собой хомуты, используемые для фиксации разных типов трубопроводов в горизонтальном или вертикальном положении согласно проекту. Эта разновидность крепления надежно удерживает трубу, обхватывая ее полностью по окружности.

При выборе крепежа для трубопроводов необходимо руководствоваться следующими показателями:

https://youtube.com/watch?v=hbq55WeoifA

  • материалом изготовления труб;
  • весом трубопровода, его длиной;
  • наличием разветвлений и изгибов;
  • максимальной нагрузкой на трубы.

Существует несколько видов крепления для труб отопления, среди которых основными являются пластиковые и стальные хомуты, представленные в виде целых или раздвижных соединений.

Раздвижной хомут

Раздвижные хомуты позволяют крепить трубопроводы различных диаметров, целые же используются для крепления труб конкретного диаметра.

Пластиковый хомут

Пластиковые хомуты применяются в основном для фиксации труб из полипропилена. Такие крепления не поддаются ржавчине, однако они не подходят для крепежа металлических труб. Для стальных трубопроводов используются металлические хомуты, выдерживающие значительный вес конструкции.

Важно иметь в виду, что монтаж как системы отопления в целом, так и отдельных ее элементов требует наличия определенных навыков и знаний. Эксплуатация плохо сконструированного отопления связана с большими рисками и может нанести вред здоровью и имуществу

При отсутствии необходимого опыта лучше воспользоваться услугами специализированных служб.

Проблемы недостаточного крепления батарей к стене

Правильное и надежное крепление отопительных приборов к стене является гарантией спокойствия и благополучия жильцов квартиры. Недостаточная фиксация батарей, особенно вкупе с нижеследующими факторами, может привести к деформации изделия или разгерметизации швов, что вызовет протечки

Именно поэтому очень важно выполнить их монтаж правильно и надежно

Итак, факторы, которые усугубляют ненадлежащее крепление батарей:

  • механические повреждения приборов во время эксплуатационного срока;
  • перекосы радиаторов отопления при заполнении их водой.

Крепеж для чугунных батарей

Так как это самые тяжелые отопительные приборы, то и держатели для них самые массивные: они должны годами удерживать немалый вес. Это могут быть отдельные или закрепленные на планке изогнутые штыри. В любом случае при изготовлении крепления для чугунных батарей используют более толстый металл. В прайсах он обычно идет с добавкой «усиленный». Могут быть окрашены (стандартный цвет — белый) или нет. Некоторые производители по заказу красят в нужный цвет (оговариваете при заказе радиатора тип крепежа и его окраску).

Крепление для чугунной батаре и делают усиленным: из более толстого металла

При покупке нужно будет учесть размеры: крепление для секций разной глубины делается специально, так как необходимо обеспечить расстояние до стены не менее 3-5 см.

Кроме кронштейнов для чугунных радиаторов выпускают еще и крюки. Они продаются в паре с дюбелями. Устанавливаются стандартно: сверлится отверстие, в него вставляется дюбель, а в дюбель вкручивается крюк (на одной его стороне имеется резьба).

Есть такие монтажные планки для чугунных радиаторов, которые делают установку легче

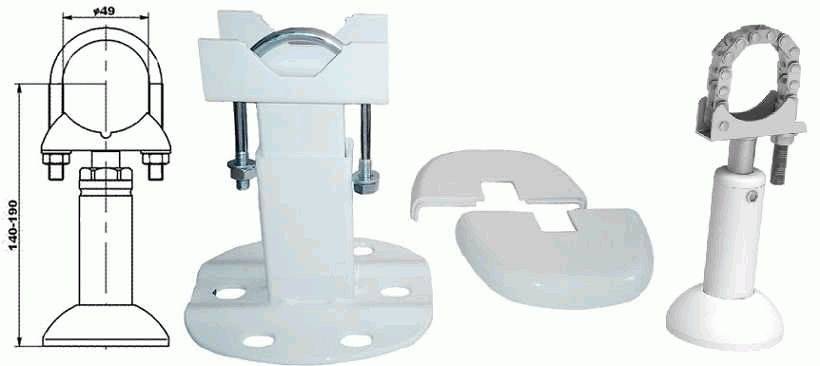

Кроме настенного крепления есть ножки для напольной установки. Они есть с регулируемой высотой или нет. Разные также верхние дуги, фиксирующие секцию на упоре: есть дуга из стальной проволоки, а есть цепь из подвижно соединенных звеньев. В обоих случаях фиксируются батареи к опоре при помощи этих дуг и болтов.

Стойки для напольной установки секционных радиаторов — любую настенную батарею можно установить на пол

Крепеж для радиаторов: чугунных, секционных, панельных

Порядок установки радиаторов не зависит от их типа: правила остаются такими же, изменяется только крепеж. Если предполагается установка под окно, необходимо соблюдать следующие расстояния: от пола должно быть не менее 80-120 мм, до подоконника не мене 60-100 мм, до стены — 30-50 мм. Необходимо также определиться с количеством и местом расположения крепежа.

Количество кронштейнов (крюков) на одну батарею зависит от ее длины. Если секций немного — до 8-10 штук, то вверху требуется два держателя, и внизу еще как минимум один. Если секций больше 10, устанавливают сверху три опоры, а снизу две. Для каждых следующих пяти-семи секций чугунных радиаторов и десяти трубчатых и алюминиевых, количество крепежа увеличивается: добавляется один держатель сверху и один снизу.

Способы использования разного рода крепежа для секционных радиаторов

Разметка мест установки кронштейнов

Так как радиатор лучше располагать строго посредине оконного проема, на стене находите середину, чертите вертикальную линию. После чего есть два варианта: при нижней разводке рисуете горизонтальную черту, которая будет отмечать верхний край установленного радиатора

При замене радиатора с боковым подключением важно расположение подводящих труб. Потому в этом случае проводим горизонтальную линию, которая идет от верхней (подающей обычно) трубы

Замеряете расстояния между крепежами на батарее, и относительно нанесенных линий откладываете их. Иногда приходится приложить крепеж, и так замерять: зависит и от типа отопительного прибора и от вида используемых кронштейнов или держателей.

Чтобы надежно закрепить радиатор, важно правильно подобрать крепеж. Есть большое количество кронштейнов, предназначенных для радиаторов разных типов

Крепеж для чугунных батарей

Так как это самые тяжелые отопительные приборы, то и держатели для них самые массивные: они должны годами удерживать немалый вес. Это могут быть отдельные или закрепленные на планке изогнутые штыри. В любом случае при изготовлении крепления для чугунных батарей используют более толстый металл. В прайсах он обычно идет с добавкой «усиленный». Могут быть окрашены (стандартный цвет — белый) или нет. Некоторые производители по заказу красят в нужный цвет (оговариваете при заказе радиатора тип крепежа и его окраску).

Крепление для чугунной батареи делают усиленным: из более толстого металла

При покупке нужно будет учесть размеры: крепление для секций разной глубины делается специально, так как необходимо обеспечить расстояние до стены не менее 3-5 см.

Кроме кронштейнов для чугунных радиаторов выпускают еще и крюки. Они продаются в паре с дюбелями. Устанавливаются стандартно: сверлится отверстие, в него вставляется дюбель, а в дюбель вкручивается крюк (на одной его стороне имеется резьба).

Есть такие монтажные планки для чугунных радиаторов, которые делают установку легче

Кроме настенного крепления есть ножки для напольной установки. Они есть с регулируемой высотой или нет. Разные также верхние дуги, фиксирующие секцию на упоре: есть дуга из стальной проволоки, а есть цепь из подвижно соединенных звеньев. В обоих случаях фиксируются батареи к опоре при помощи этих дуг и болтов.

Стойки для напольной установки секционных радиаторов — любую настенную батарею можно установить на пол

Этап 2 — подключение радиатора к трубопроводу центрального отопления

Радиатор, оснащенный краном Маевского, который установлен на торцевой верхней заглушке, подсоединяют к трубопроводу центрального отопления при помощи стальных, металлопластиковых или полипропиленовых труб. От материала трубы зависит способ подсоединения радиатора. Металлические трубы соединяются сваркой, что крайне нежелательно по сравнению с резьбовыми соединениями, но не потому, что сварка хуже. Практика показала, что резьбовое соединение более культурное по способу монтажа и допускает многократное использование этого стыковочного узла уже усилиями самого хозяина.

Ничем не хуже использование полипропиленовых труб. Анализируя все за и против в пользу какого-то способа, совсем выпускаем из виду тот нездоровый ажиотаж, который поднимают мастера-сантехники вокруг электросварочных работ или с использованием карбида и кислорода. Качество работ безобразное, при этом полнейший дискомфорт для хозяина и соседей, одним словом, выполнение сварочных работ такими умельцами с целью, как повесить батарею отопления, полностью себя дискредитировало. Многим потребителям симпатичнее приятная деловитость чистеньких мастеров с инструментами для обработки стыков полипропиленовых или стальных труб без риска спалить холодильник или компьютер либо прожечь дорогой паркетный пол.

  • Инфракрасные теплые полы, их технические и эксплуатационные характеристики
  • Приобрели частный дом и хотите выбрать батареи отопления?
  • Как производится самостоятельная установка полотенцесушителя в ванной
  • Не знаете, как прочистить чугунные батареи?

Установка радиаторов

Тем, кто задаётся вопросом, как повесить радиатор отопления без помощи профессиональных сантехников, нужно знать, какие этапы включает в себя этот процесс. Итак, необходимо:

  • подготовить оборудование и материалы;
  • рассчитать местоположение;
  • установить кронштейны;
  • повесить радиатор;
  • произвести герметизацию или опайку мест стыка;
  • проверить всю систему на работоспособность.

Приобретаем необходимые материалы и оборудование

Для начала следует заметить, что не рекомендуется производить монтаж радиаторов зимой. И даже если вы решились на самостоятельную установку отопления, вам в любом случае необходимо вызвать сантехника, который отключит вашу квартиру от стояка. Для закрепления радиатора на стене понадобятся такие комплектующие к радиаторам отопления, как: уголки, втулки, ниппели, кронштейны, сгоны, муфты, переходники, пакля, вентили, ключи.

Если планируется устанавливать чугунные батареи, также необходимо приобрести краны Маевского, предназначенные для стравливания воздуха из отопительной системы и предотвращения завоздушивания. Алюминиевые и биметаллические радиаторы оснащены ими изначально.

Рассчитываем местоположение

Этот этап важен для того, чтобы отопительный прибор работал в полную силу и не собирал воздух. Для этого отрезки подводных труб следует устанавливать под небольшим уклоном относительно пола. Минимальный уклон — 0,5 см. Вот оптимальные параметры местоположения батареи:

  1. в 3-5 сантиметрах от стены;
  2. в 10 сантиметрах от пола;
  3. в 5-10 сантиметрах от подоконника.

Если выбранный тип батареи не отличается высокой теплоотдачей, также можно установить на стену за батареей теплоотражающий кран. Обычно его изготавливают из утеплительного материала или специального теплоотражающего вещества, которое наносят на стену.

Устанавливаем кронштейны

Кронштейнами называются крепления для радиаторов отопления в виде прочных металлических крюков, устанавливаемых внутрь стены. Рассчитать количество кронштейнов легко: 1 штука на 1 м2 батареи. Разумеется, даже если вся батарея по площади не превышает 1 метра квадратного, всё равно понадобятся два кронштейна, поскольку закрепление конструкции на одном будет очень ненадёжно.

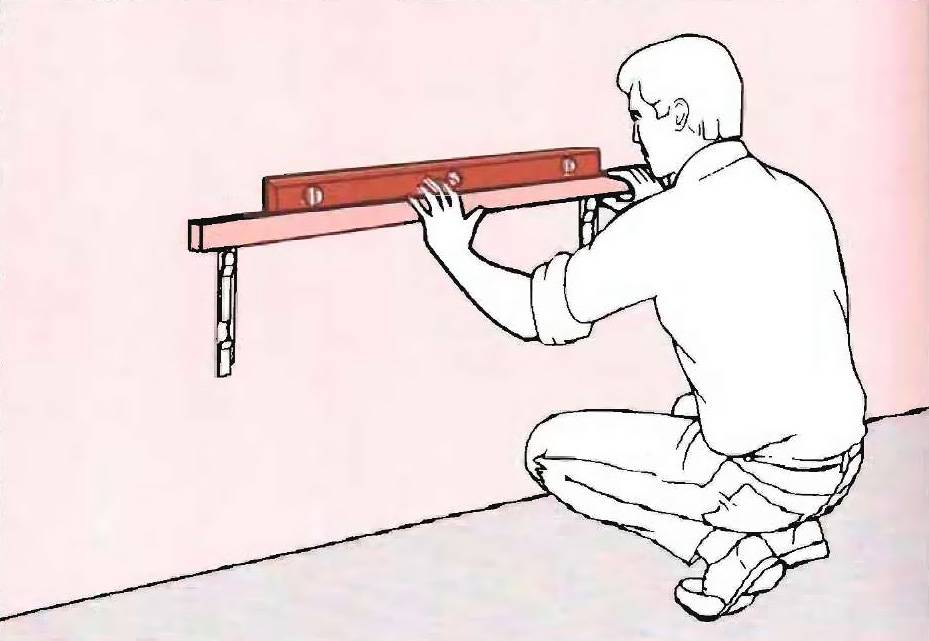

Теперь необходимо разметить их местоположение: используем для этого рулетку и уровень.

Затем сверлим в стене отверстия, устанавливаем в них специальные дюбеля, закручиваем крепеж для радиаторов отопления и с помощью руки убеждаемся, что кронштейны сидят крепко и не болтаются. Если выбор пал на чугунные батареи, может понадобиться специальное крепление для чугунных радиаторов отопления — напольные опорные элементы в виде ножек. Они помогут равномерно распределить вес на все крепления.

Устанавливаем радиатор

Последний этап монтажа радиатора. Навешиваем батарею и проверяем, насколько плотно она сидит, распределена ли масса конструкции на все крепления одинаково. Попытайтесь немного пошатать радиатор: если фиксация достаточно прочная, можно переходить к следующему этапу.

Подключение и сборка соединений

Существуют три различных схемы подключения радиаторов:

  • боковое одностороннее. Наиболее популярный вариант. Подводящая труба стыкуется с верхним патрубком, а отводящая — с нижним на той же стороне;
  • диагональное подключение. Больше подходит для длинных радиаторов в больших помещениях и обеспечивает равномерный нагрев всей батареи. Подводящая труба в данной схеме подключается к верхнему патрубку на одной стороне, а отводящая — к нижнему на другой;
  • нижнее подключение. Применяется в тех случаях, когда отопительная система укрыта в полу. И подводящая, и отводящая трубы подключены к нижним патрубкам с разных сторон. Теплоотдача при нижнем подключении примерно на 10% меньше, чем при боковом.

Приступаем к сборке соединений. Независимо от того, какие фитинги для радиаторов отопления приобрели, необходимо тщательно герметизировать каждое соединение.

Любая протечка может в прямом и переносном смысле вылиться в дополнительные расходы на ремонт.

В качестве уплотнителей используют специальные ленты, силикон, герметик или старую добрую паклю. Если приобретённая батарея защищена специальной плёнкой, снимать её лучше лишь после тщательной опрессовки каждого соединения.

Теперь остаётся лишь вернуть подачу воды в систему отопления и тщательно проверить все места соединения на предмет течи.
