Какое крепление для радиаторов отопления выбрать – виды для разных типов батарей, различия, правила использования

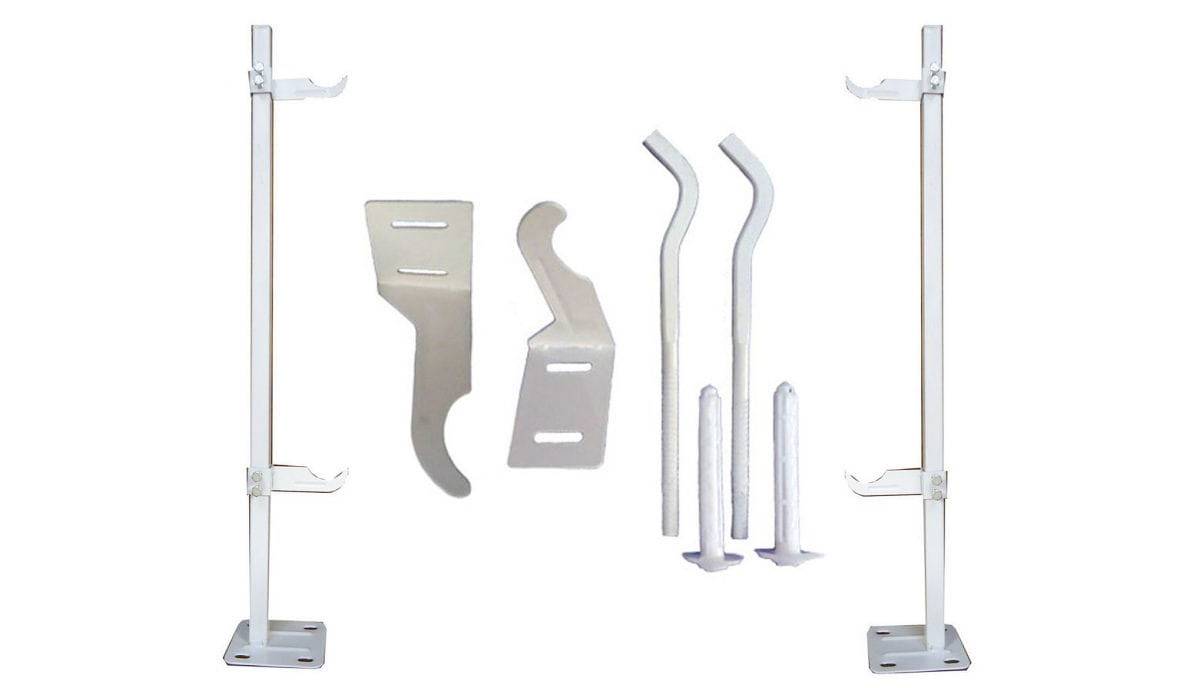

Виды крепежа

Выбирая крепеж для радиаторов, нужно ориентироваться на модель конвектора. Кронштейны позволяют качественно зафиксировать нагревательный элемент в требуемом месте. Чтобы произвести крепление для радиаторов отопления, настенные держатели подойдут лучше всего. Напольные крепления используются в качестве дополнительных, реже – основных. Такие кронштейны понадобятся тогда, когда ниша не подходит для установки батареи или дизайнерские идеи требуют подобного воплощения.

Настенный

Конвекторы, установленные под окном, не дают холодному воздуху, просачивающемуся сквозь остекление, попасть в комнату. Прежде чем производить крепление радиатора на стену, стоит убедиться, что крепеж подходит для монтажа и включает такие детали:

  • анкерные фиксаторы разной длины;
  • держатели, которые могут регулироваться по высоте, тем самым помогая скрывать различные дефекты поверхностей. Например, крепеж из стали с регулировкой способствует более быстрому монтажу чугунных радиаторов отопления к стене. Крепление позволяет менять положение батареи по горизонтали и вертикали, корректировать возможные зазоры со стеной;
  • держатели с прорезиненными поверхностями для лучшей изоляции посторонних шумов;
  • угловые крепежи, используемые в установке маленьких легких батарей.

Крюки

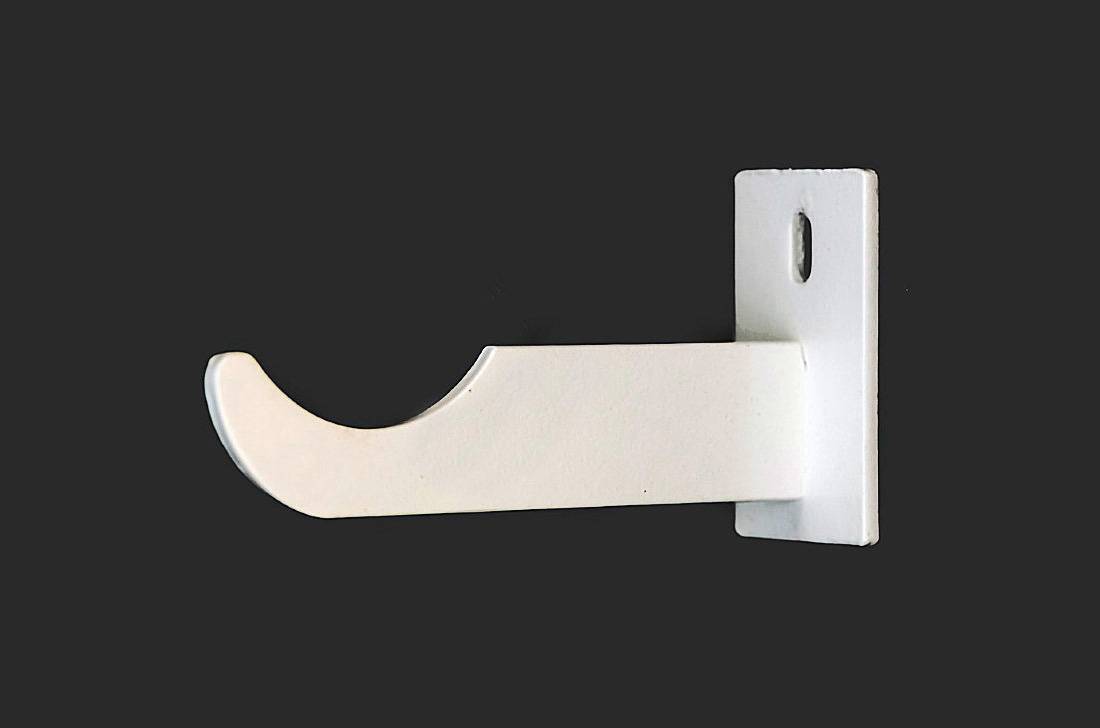

Для стальных радиаторов отопления подойдет крепление в виде металлического уголка. Одна его часть крепится к стене, другая оснащена крючками для дальнейшей фиксации отопительного элемента. Чтобы зафиксировать чугунные батареи, используют крюки, поставляющиеся в комплекте с дюбелями. Как правило, фиксатор заглубляется в стену примерно на 100–150 мм.

Если выполняется установка чугунных приборов с большим количеством секций, то одними крюками не обойтись. Стоит усилить конструкцию напольными креплениями.

Кронштейны

Крепление чугунных радиаторов к стене – самый трудоемкий процесс из-за их большой массы. Несмотря на это, они отлично удерживаются при помощи специальных кронштейнов или гнутых штырей. Высокие качественные показатели достигаются за счет использования усиленного сплава металла, отмечающегося в прайсах как «усиленный». Учитывать нужно то, что крепеж для радиаторов отопления к стене требуется определенного размера, потому что секции с разной глубиной должны быть одинаково удалены от стены на расстояние не меньше 30 мм. Поэтому кронштейн должен быть больше отопительного элемента на длину рекомендуемого отступа.

Напольные

Установка отопительных элементов на полу имеет ряд положительных моментов:

  • происходит быстро;
  • можно зафиксировать любой конвектор, от самого легкого до самого тяжелого;
  • конструкция будет более устойчивой и надежной.

Особых отличий между настенной и напольной фиксацией не существует. Просто нужно знать, что во время установки на деревянный пол все-таки лучше воспользоваться дополнительным настенным кронштейном.

Если использовать напольное крепление для алюминиевых радиаторов, то батарею можно установить даже рядом со стеной из газобетона и подобных ему материалов.

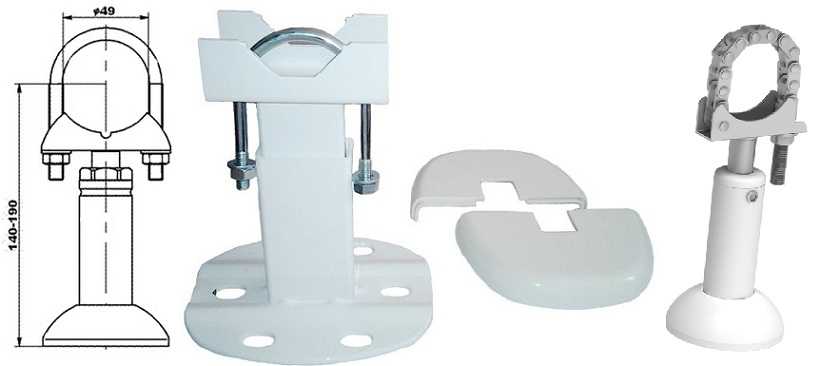

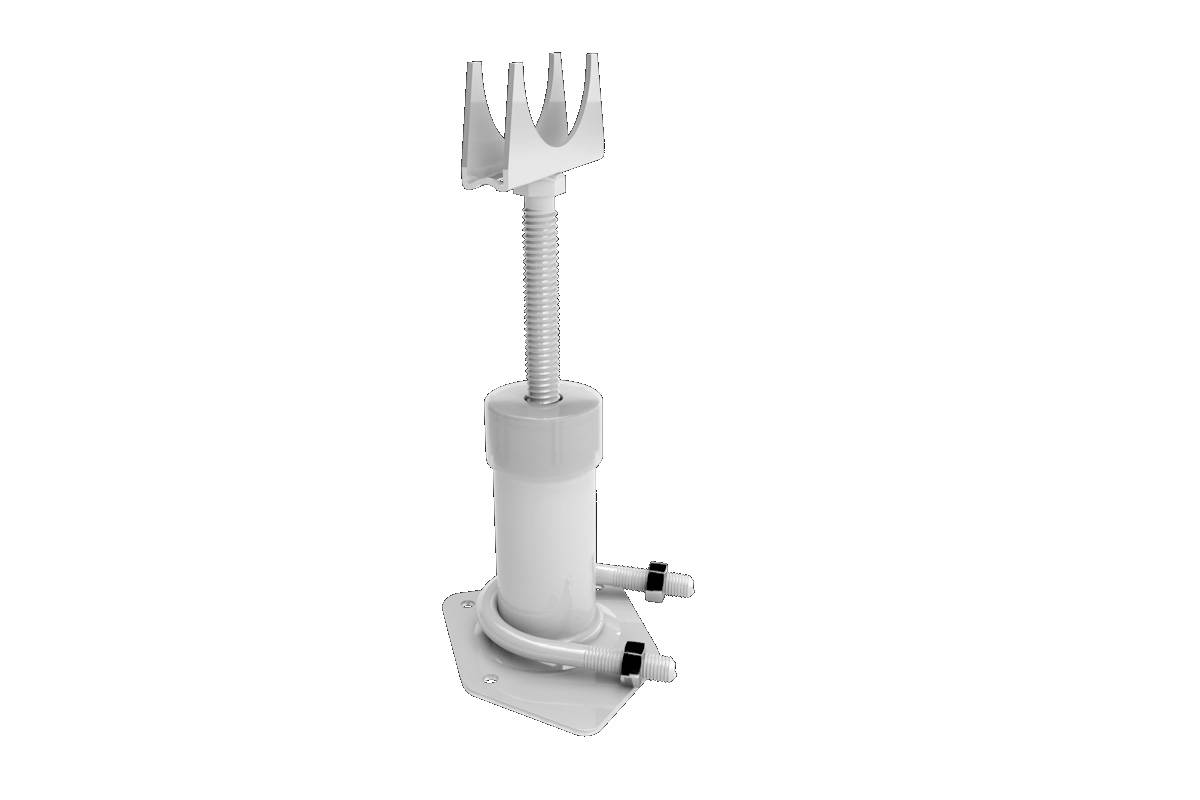

Стойка для крепления радиатора оформлена в виде металлической ножки. Она изготавливается в виде двух вариантов – обычная либо с механизмом, позволяющим регулировать высоту. По-разному сделаны дуги сверху, которые предназначены для фиксации секций в упоре. Одни выполнены в виде сплошной стальной проволоки, другие в виде цепи с подвижными звеньями.

Схемы монтажа отопительных компонентов

Если необходимо снизить затраты на такие операции, как монтаж радиаторы отопления 350 мм и их дальнейшее подключение, то можно остановить свой выбор на системе разводки однотрубного типа. Такая система, правда, предполагает наличие байпасной линии в обязательном порядке.

Однотрубная система отопления

В верхних точках будут установлены клапаны, через которые будет производиться выпуск воздуха. Такой клапан будет работать в автоматическом режиме, они будут выпускать воздух, а вход воздуха будет блокироваться давлением воды.

Такой клапан также потребуется во время различных демонтажных работ. В случае однотрубной системы разводки такой клапан лучше всего подключить диагонально. В таком случае теплоноситель будет поступать в левом верхнем углу, а отводиться в нижнем правом.

Подробнее о выборе радиаторов отопления смотрите в видео:

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.


Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).


Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.


Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.


Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

  • если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
  • на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Факторы, влияющие на эффективность радиатора

Главные требования к системе отопления – это, безусловно, ее эффективность и экономичность. Поэтому к ее проектированию необходимо подходить вдумчиво, чтобы не упустить всевозможные тонкости и особенности конкретного жилого помещения. Если вы не обладаете достаточными навыками для создания грамотного проекта, лучше доверить это работу специалистам, которые уже зарекомендовали себя и имеют положительные отзывы от клиентов. Полагаться на советы знакомых, рекомендующих те или иные способы подключения радиаторов, не стоит, поскольку в каждом конкретном случае исходные условия будут разные. Проще говоря – что подходит одному, не обязательно подойдет другому.

Тем не менее, если вы все же хотите заниматься подводкой труб к радиаторам отопления самостоятельно, обратите внимание на следующие факторы:

  • размер радиаторов и их тепловая мощность;
  • размещение отопительных приборов внутри дома;
  • схема подключения.

Современному потребителю на выбор представлены самые различные модели отопительных приборов – это и навесные радиаторы из различных материалов, и плинтусные или напольные конвекторы. Различие между ними состоит не только в размерах и внешнем виде, но и способах подводки, а также степени теплоотдачи. Все эти факторы повлияют на выбор вариантов подключения радиаторов отопления.

В зависимости от размера отапливаемого помещения, наличия или отсутствия утепляющего слоя на внешних стенах здания, мощности, а также рекомендованного производителем радиаторов типа подключения, будет разниться количество и габариты таких приборов.

Чтобы направить тепловую энергию от радиатора внутрь комнаты, желательно прикрепить специальный отражающий экран между прибором и стеной. Такой экран можно сделать из любого отражающего тепло фольгированного материала – например, пенофола, изоспана или любого другого.

Перед тем, как подсоединить батарею отопления к системе отопления, обратите внимание на некоторые особенности ее установки:

  • в пределах одного жилого помещения уровень размещения всех батарей должен быть одинаковым;
  • ребра на конвекторах должны быть направлены вертикально;
  • середина радиатора должна совпадать с центральной точкой окна или может быть смещена на 2 см вправо или влево;
  • общая длина батареи должна составлять от 75 % ширины оконного проема;
  • отступ от подоконника до радиатора должен быть не менее 5 см, а между прибором и полом должно быть не менее 6 см зазора. Лучше всего оставлять 10-12 см.

Нередки случаи, когда владельцы квартир занимаются сборкой и подключением отопительной системы, следуя рекомендациям знакомых. При этом результат оказывается намного хуже ожидаемого. Это значит, что в процессе монтажа были допущены ошибки, мощности приборов недостаточно для отопления конкретного помещения, либо схема подключения труб отопления к батареям нецелесообразна для данного дома.

Количество радиаторов

Как правило, радиаторы отопления для дома размещаются под каждое окно, кроме мансардного. Даже в случае с низкими подоконниками можно и нужно подбирать отопительные устройства с соответствующими параметрами. В последнее время некоторые производители начали выпускать радиаторы отопления для дома высотой 200 мм, поэтому проблем с выбором устройства по высоте у современного потребителя нет. Причем это касается как панельных стальных моделей, так и секционных алюминиевых.

Количество батарей редко совпадает с количеством окон в доме по той причине, что отопление необходимо и в тех комнатах, где нет окон: в санузле, в тамбуре, в сауне, на чердаке, в подвале и т.д. Если самостоятельно определиться с этим вопросом не получается, можно посоветоваться со специалистом. Но правило «1 окно-1 радиатор» остаётся незыблемым в любом случае.

Несколько правил монтажа радиаторов

Прежде чем приступить к установке, батарею следует приложить к стене и состыковать все ее пробки с трубами подачи теплоносителя. При этом нужно стараться соблюсти расстояние от подоконника до радиатора (50-100 мм), от радиатора да пола (60-100 мм), от стены до задней части батареи (50 мм), после чего на стену наносится разметка под крепеж. Аналогично разметка выполняется и на полу, если используется напольное крепление. Число точек крепежа напрямую зависит от габаритов и веса батареи. Здесь следует отметить, что для батарей большого размера во избежание прорывов в ее нижней части обязательна двухрядная установка кронштейнов, причем в нижнем ряду крепежных элементов может быть меньше, чем в верхнем (для радиатора из 6 секций достаточно установить два кронштейна сверху и один снизу). После разметки стены расположение всех точек крепления рекомендуется скорректировать по уровню.

Радиатор со встроенным напольным крепежом в виде ножек.

Следующим шагом нужно в намеченных местах просверлить отверстия соответствующего крепежу размера, после чего установить крепление и замазать цементным раствором. Когда раствор затвердеет, необходимо проверить крепление на качество, приложив к нему нагрузку, равную весу радиатора. Только после этого можно навешивать радиатор на кронштейны и завершить его монтаж к отопительной системе.

Для установки напольного крепления в полу по намеченным точкам высверливаются отверстия и фиксируются держатели с помощью крепежных элементов. Затем монтируется на них отопительное оборудование.

Определение местоположения радиаторов

Перед тем, как закрепить батарею отопления, необходимо определиться с ее точным расположением. При этом должны быть соблюдены следующие требования:

  • расстояние от верхней поверхности радиатора до подоконника должно составлять не менее 5-10 см;
  • расстояние от нижней поверхности радиатора до пола должно быть не менее 6-10 см;
  • расстояние от задней поверхности радиатора до стены должно быть в пределах 3-5 см;
  • рекомендуется предусмотреть уклон подводящей трубы в сторону радиатора. Величина уклона 0,5 см на 1 метр трубы.

Разметка и монтаж радиатора

Определившись с местом размещения батареи, необходимо выполнить разметку под кронштейны. Для разметки необходимо выполнить следующие действия:

  1. Необходимо начертить вертикальную линию, которая отмечает центр радиатора. Длина линии должна быть не меньше высоты отопительного прибора.
  2. Измеряется расстояние от промежутка первой и второй секции до промежутка последней и предпоследней секции.
  3. Прочерчивается горизонтальная линия, отмечающая ось верхнего коллектора батареи. При этом должны быть учтены требования по минимальным расстояниям до подоконника и пола. Длина линии — не меньше измеренного в п.2 расстояния.
  4. От точки пересечения вертикальной линии центра радиатора и оси верхнего коллектора вправо и влево откладывается по горизонтали половина расстояния, измеренного в п.2. В результате получаем 2 точки для установки верхних кронштейнов.
  5. От точки пересечения вертикальной линии центра и оси верхнего коллектора по вертикали вниз откладывается длина, соответствующая межосевому расстоянию радиатора.
  6. От точки, полученной в п.5, вправо и влево откладывается половина расстояния, измеренного в п.2. Полученные точки будут местами установки нижних кронштейнов.

Такая разметка применяется для алюминиевых радиаторов не более 12 секций, биметаллических и чугунных радиаторов не более 10 секций. При большем количестве секций устанавливаются дополнительные кронштейны в центральных точках на оси верхнего и нижнего коллектора.

После выполнения разметки остается только прикрепить радиатор. Для этого в отмеченных точках на соответствующую глубину пробуриваются отверстия, в которые вставляются дюбели. В дюбели вкручиваются кронштейны с резьбой, или забиваются кронштейны с гладким стержнем. На установленные кронштейны навешивается радиатор. При необходимости можно немного подогнуть крюки, чтобы отрегулировать его положение. После установки батареи выполняется ее подключение к подающей и обратной трубе.

Фиксация биметаллических и алюминиевых батарей

Если говорить о массе биметаллических и алюминиевых радиаторов, то по данному параметру они практически идентичны. Следовательно, кронштейн для биметаллического радиатора с успехом может быть использован для крепления алюминиевой батареи.

Крепежный элемент данного типа практически не отличается от подставки под батарею отопления из чугуна. Единственная разница состоит лишь в меньшей несущей способности. Как правило, такие фиксаторы представляют собой универсальные уголки, одна сторона которых закреплена на стене, а другая – содержит углубления с обеих сторон. Такая конфигурация позволяет монтировать подобные крепежи в любом направлении.

Подбираем кронштейны

Кронштейн крепления радиатора отопления подбирается в зависимости от конфигурации и веса самой батареи, плюс большую роль играет материал, из которого сложены стены, потому как не каждая стена может выдержать солидный вес батареи.

Кронштейны для чугунных батарей

Чугун штука тяжелая, соответственно и крепления для чугунных радиаторов отопления должны иметь хороший запас прочности. Для монтажа батареи на кирпичную или шлакоблочную стену лучше всего подходят длинные крюки.

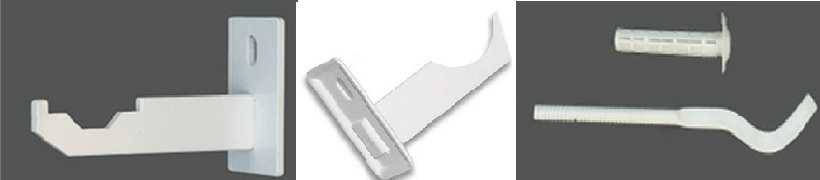

Под такой крюк перфоратором делается отверстие глубиной порядка 100 – 150 мм, после чего в это отверстие вставляется пластиковый дюбель и завинчивается сам крюк. Цена таких навесов самая доступная.

Сверлить железобетонную стену, даже хорошим перфоратором, довольно тяжело, а несущая способность бетона самая высокая, поэтому здесь достаточно заглубиться на 50 – 70 мм и закрепить на стене анкерным болтом специальный крюк, установленный на площадке, как на фото снизу.

Навесы для стен с высокой несущей способностью.

Крепление для чугунных радиаторов на стены из пено и газобетона также возможно, но крюки для этих целей берутся особые. Чаще всего используется спаренный стальной крюк на единой пластине.

Для монтажа чугунной батареи в 6 – 8 секций на стены из ячеистых бетонов идет 3 таких спаренных кронштейна, плюс сами кронштейны фиксируются минимум 3 специальными анкерами.

Спаренный кронштейн с фиксированным расстоянием между крюками.

Кстати, для тех, кто еще не решил, сколько и каких батарей нужно именно в его случае, я рекомендую просмотреть статью по выбору и расчету радиаторов отопления под конкретные условия с фото и видео, материал находится «ЗДЕСЬ» .

Крепление радиаторов к сэндвич панелям невозможно, поэтому в каркасных домах, а также в случае, когда батарея вообще не граничит со стеной, для монтажа используются напольные стойки.

Внизу на фото показаны 3 самые распространенные разновидности подобных конструкций. Опять же если модель батареи неизвестна, то лучше брать конструкцию с хомутом в виде цепочки, она универсальна и подходит под любые радиаторы.

Напольные крепления для батарей радиаторов отопления.

Навесы для стальных батарей

Если в чугунном варианте мы отталкивались от несущей способности стен, то крепление для стальных радиаторов отопления выбирается в зависимости от вида радиатора. Стальные батареи бывают панельными и трубчатыми.

Панельные радиаторы плоские и сравнительно легкие. В недавнем прошлом для их монтажа использовались навесы в виде уголка. Одна часть уголка привинчивается анкерами к стене, а на смежную часть навешивается батарея, для этих целей на самом радиаторе приварены специальные зацепы. Хоть такие модели продаются до сих пор, все же постепенно они уступают место современным навесам.

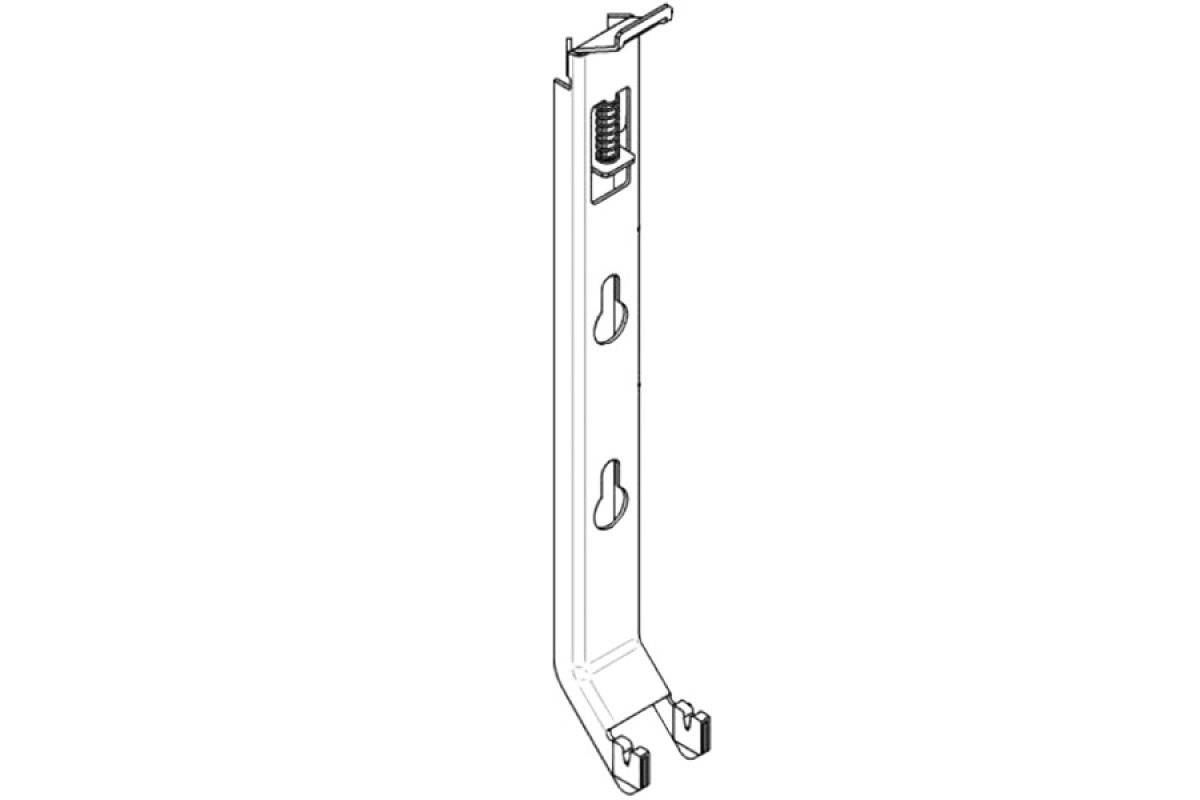

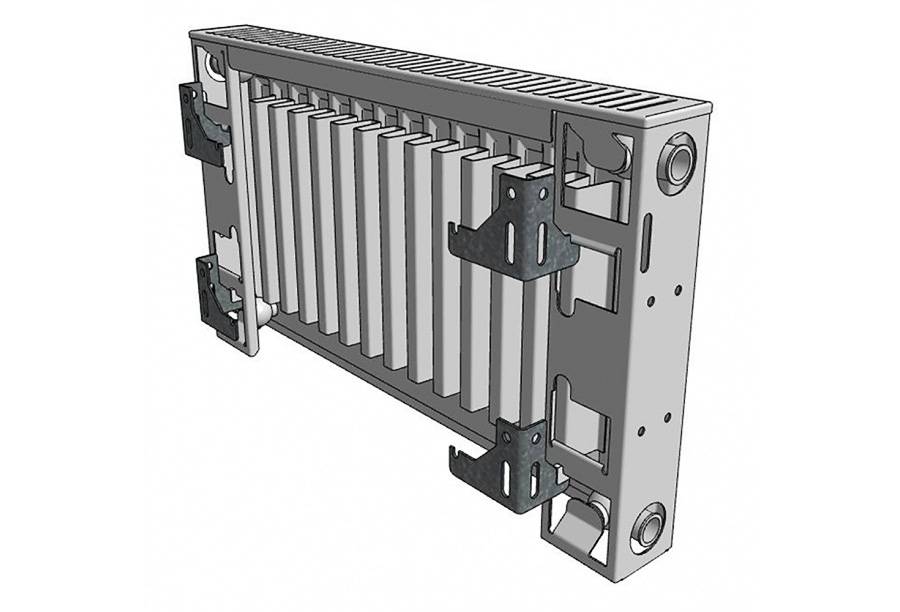

Современные батареи панельного типа вообще не имеют никаких зацепов. На стене эти конструкции удерживаются при помощи планок с двумя крюками по краям. Панель просто вставляется и зажимается между этими крюками.

Современный навес с зажимами для панельного радиатора.

В принципе под трубчатые стальные батареи можно использовать те же кронштейны что и для чугуна. Но сталь намного легче и под нее выпускаются свои навесы, причем вместо 3 и более точек опоры стальные трубчатые батареи цепляются на 2 верхних кронштейна, а чтобы как-то зафиксировать радиатор снизу (между стеной и батареей) ставятся опорные пластиковые клипсы.

Крепления для стальных радиаторов с опорными клипсами.

Навесы под алюминиевые и биметаллические батареи

По весу и конфигурации алюминиевые и биметаллические батареи практически одинаковые, соответственно и навесы у них одинаковые. Под такие радиаторы выпускается только 1 вид кронштейнов, они показаны на фото снизу. Одна часть прикручивается анкерами к стене, а на вторую вешается батарея.

Крепление для алюминиевых радиаторов одинаково хорошо подходят и для биметаллических батарей.

Такие навесы можно отличить по выемкам расположенным с обеих сторон кронштейна. Эта новация позволяет прикручивать навес с любой стороны. А если несущая способность стены оставляет желать лучшего, то для монтажа алюминиевых и биметаллических радиаторов используются те же стойки, что и под чугунные батареи.

Для алюминиевых и биметаллических батарей используются те же стойки, что и для чугунных радиаторов.

Как повесить радиатор отопления на кронштейны

Прежде чем начать монтаж радиатора отопления, рекомендуется его подготовить: покрыть краской (если требуется), установить кран Маевского, терморегулятор и заглушку.

Для того чтобы установить радиатор, вам потребуются:

  • несколько кронштейнов (причем, чем длиннее радиатор, тем больше кронштейнов может понадобиться), и необходимое количество дюбелей для их крепления;
  • перфоратор и сверло, подходящее для работы с материалом стен (бетон, дерево и т. п.);
  • уровень (ватерпас), рулетка, метровая линейка.

Кронштейны должны быть изготовлены из того же материала, что и сами радиаторы (чугуна, стали или алюминия).

Радиаторы из чугуна самые тяжелые из всех отопительных приборов. Для них используют специальные кронштейны для чугунных радиаторов отопления, которые имеют достаточный запас прочности, чтобы выдержать такой большой вес. С помощью таких кронштейнов можно регулировать расстояние от стены до радиатора.

Кронштейн для биметаллических радиаторов также должен обладать достаточной прочностью. Такие радиаторы не очень тяжелые, но если используется большое количество секций, то они способны создавать значительную нагрузку на стену.

Алюминиевые радиаторы установить намного проще, потому что они имеют небольшой вес. Их монтаж производят с помощью кронштейнов для алюминиевых радиаторов отопления с закрепленной длиной.

При установке радиаторов надо руководствоваться такими правилами:

  • расстояние от пола до радиатора – 10–12 см;
  • высота под краем подоконника –8–10 см;
  • отступ от стены – 2–5 см.

Чтобы пузырьки воздуха не скапливались в радиаторе, его располагают под небольшим уклоном. Такие требования к установке предъявляются в тех случаях, когда подача теплоносителя происходит сверху.

Точки опоры и их количество определяется в зависимости от типа и размера батареи. Для крепления шестисекционного радиатора из чугуна хватит двух чугунных кронштейнов сверху и одного снизу. При увеличении числа секций потребуется большее количество кронштейнов (1 кронштейн на 3 секции).

Алюминиевые радиаторы отопления также крепятся на кронштейны, число которых зависит от количества секций. При установке радиаторов с числом секций менее 8, будет достаточно 3 кронштейнов. Если число секций более 8, то используют 4-5 кронштейнов.

Последовательность шагов при монтаже радиаторов:

  1. Подготовка стены (покрытие штукатуркой и поклейка обоев).
  2. Разметка мест крепления кронштейнов с учетом расстояния между секциями (чтобы крюки свободно проходили между секциями).
  3. В размеченных местах сверлят отверстия, устанавливают в них дюбели и крепят кронштейны.
  4. Проверяют расположение всех крюков кронштейнов (должны находиться на одной линии).
  5. Навешивают радиаторы на кронштейны и создают небольшое усилие на него, чтобы удостовериться, что он надежно закреплен и не имеет люфта.
  6. По уровню проверяют горизонтальное положение радиатора и при необходимости подкладывают проставки необходимой толщины со стороны перекоса.
  7. Осуществляют подводку и присоединение труб, и герметично соединяют их с радиатором.

Читайте материал по теме: Виды радиаторов отопления

Напольное крепление радиаторов

При наличии больших окон в помещении приходится крепить радиаторы отопления к полу (ставить на ножки или на специальный постамент на полу). Чаще всего в таких случаях применяют более легкие и привлекательные алюминиевые радиаторы.

Процесс напольной установки радиаторов отопления происходит в том же порядке, что и в случае настенного крепления. Он содержит:

  • покупку подходящих кронштейнов для напольного крепления алюминиевых радиаторов отопления;
  • разметку на полу мест под каждый кронштейн;
  • сверление отверстий и монтаж креплений для отопительной батареи;
  • установку радиаторов и подсоединение к ним труб.

При выполнении стяжки пола в строящемся доме советуем заранее предусмотреть закладные элементы для крепления радиаторов отопления. Это наиболее актуально при устройстве наливных полов.

Выбирая кронштейны для радиаторов, в первую очередь ориентируйтесь на качество изделий. Покупайте расходные материалы только у надежных, проверенных поставщиков.
