Виды котлов Зота — твердотопливные, пеллетные, длительного горения

Плюсы и минусы

Твердотопливные котлы конкурируют с газовым отопительным оборудованием.

Пеллетные агрегаты обладают высоким КПД и имеют такие преимущества:

• безопасность использования;
• простота монтажа и обслуживания;
• автоматизация процессов;
• длительность горения;
• компактные размеры;
• возможность удаленного управления через мобильное приложение, GSM-модуль;
• небольшой объем продуктов сгорания;
• наличие малошумного, энергосберегающего вентилятора для нагнетания воздуха;
• термостойкость корпуса (он не нагревается).

При установке пеллетного котла длительного горения в загородном доме, где нет централизованной электросети, потребуется генератор и дополнительная техническая оснастка. Топливо должно соответствовать заданным параметрам влажности, качества, размеров. Сам агрегат стоит дорого.

Достоинства и недостатки

Котлы имеют свои преимущества и недостатки, которые стоит учитывать перед покупкой.

Достоинства:

• экономичный расход топлива;
• конструкция в камере сгорания позволяет повысить КПД до 70%;
• качественная сборка;
• обеспечивается поддержка необходимой температуры в течение долгого времени;
• возможность использовать разнообразное топливо;
• автоматика с переходом в режим долгого горения;
• доступная стоимость;
• стойкие при скачках электричества;
• встроена автоматика безопасности;
• присутствует три варианта выбора мощности;
• наличие варочной панели в некоторых моделях;
• прочные детали.

Недостатки:

• иногда встречается брак;
• топливо быстро прогорает;
• мощности не хватает для обогрева большого дома.

Востребованные модели котлов Zota

Электрокотел Зота Эконом

Самой популярной моделью по сегодняшний день остаётся электрокотёл Зота 6 кВт Эконом. Это довольно простая модель, которая устанавливается на стене, управляется с применением пульта дистанционного управления (покупается отдельно). Функционировать котёл может как от однофазной, так и от трёхфазной сети. Отличие Зота 6 Эконом в трёхступенчатой регулировке мощности, электронном управлении и защите от перегрева. При желании можно оборудовать систему отопления с тёплыми полами. Мощность модели подходит под обогрев площади 60 м².

Не менее востребованными котлами являются Зота 7.5 Люкс, Зота 9 Люкс, Зота 12 Люкс. Мощность моделей обозначена в числовых индексах перечисленных котлов. Все варианты предназначены только для отопления, оснащены электронным управлением. В наличии встроенные программаторы, системы самостоятельной диагностики и безопасности. Модели также можно подключать к системам тёплых полов и комнатным терморегуляторам. Возможно управление по модулю GSM.

Модификации мощностью 7.5 и 9 кВт могут функционировать от однофазных сетей, в то время как электрокотёл Зота 12 кВт Люкс функционирует только от трёхфазной сети. Причина – высокое потребление мощности.

Нельзя не упомянуть и про электрокотёл Зота, отзывы о котором всегда только положительные. Если точнее, это мини-котельная модели Зота 12 МК. Она предназначена для обогрева домов и зданий площадью до 120 м². Небольшая котельная имеет программаторы, группу безопасности, циркуляционный насос и системы безопасности. Функционирует от трёхфазной сети электропитания. В более современных моделях (после 2012 года) есть возможность использования GSM.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

• высокая интенсивность горения;
• сложность оперативной регулировки и контроля этого процесса;
• неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Описание

Пеллетные котлы ZOTA «Pellet S» работают на древесном топливе: дрова, топливные брикеты, пеллеты. Высокая автономность оборудования позволяет ему беспрерывно работать на одной загрузке до 5 дней. Давление теплоносителя в системе должно составлять 3 Бара.

Основные преимущества Зота

• благодаря подаче нагретого воздуха в горелку осуществляется авторозжиг котла;
• используется тепловая энергия дымовых газов, которые проходя по котлу эффективно её отдают в трубчатом теплообменнике;
• высокая пожаробезопасность за счёт особенности конструкции шнеков;
• наличие хронотермостата, позволяющего автоматически выбирать наиболее экономичный режим работы, когда владелец по каким-либо причинам отсутствует рядом;
• блокировка подачи топлива из бункера для пеллет при необходимости системой «Стоп-топливо»;
• автоматическое регулирование режима работы в зависимости от температуры окружающей среды и требуемой температуры обогрева помещений, используя уличный датчик и внутренний пульт;
• возможность использования электрических ТЭНов в котле в качестве альтернативного источника отопления (опция дополнительных комплектующих);
• возможность подключения GSM-модуля для дистанционного управления режимами работы при помощи смартфона;
• широкий спектр настроек на пульте управления: температура в помещении, мощность нагрева, температура теплоносителя, скорость подачи топлива, регулирование в зависимости от наружной температуры, режим работы вентилятора, управление насосным оборудованием, уровень расхода топлива, хронотермостат.

Принцип работы котла на пеллетах Зота

Отопительные пеллетные котлы Зота были разработаны с учетом потребностей отечественного потребителя. Так, они работают в двух основных режимах. При наличии электричества, помещение отапливается с помощью пеллет. Запуск котла, подача топливных гранул на горелку, нагнетание воздуха и удаление продуктов сгорания осуществляется в автономном режиме.

После отключения электроэнергии, котлы на пеллетах Zota Pellet можно топить как обычное твердотопливное оборудование дровами, углем и другим видом сырья.

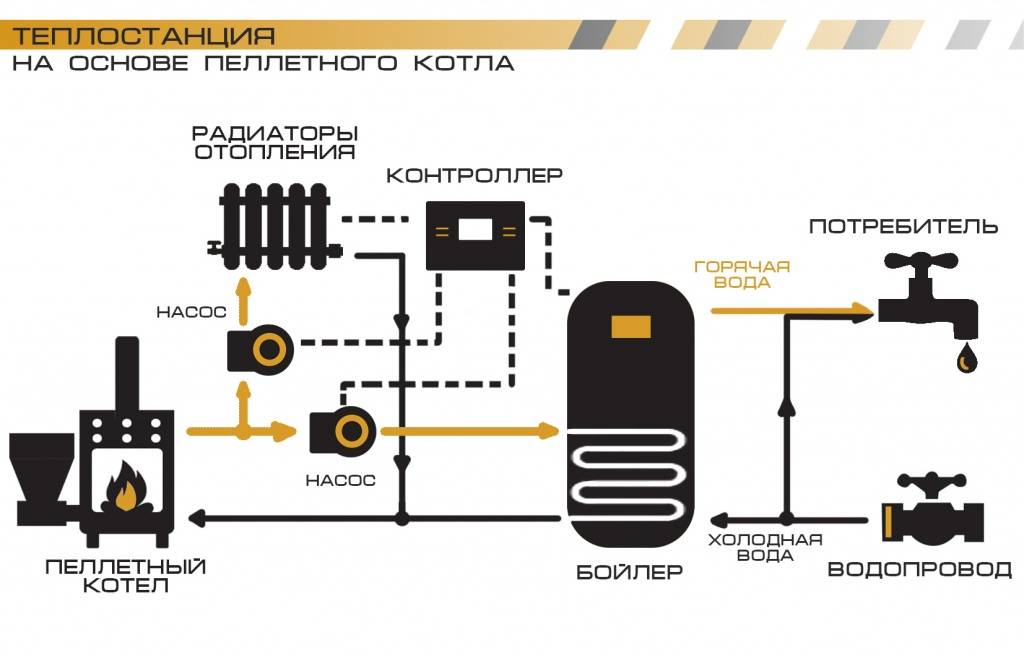

Основными характеристиками и особенностями станции является:

• Электророзжиг осуществляется автоматически.

К блоку управления подключаются внешние датчики, для контроля и коррекции выставленного температурного режима в зависимости от изменения погодных условий.

Блок управления осуществляет контроль над 5 основными системами: рециркуляции ГВС, теплого пола, бойлера косвенного нагрева, контура отопления и теплового аккумулятора.

Комбинированный пеллетный котел Zota Pellet имеет вместительный бункер для пеллет с возможностью дополнительного подсоединения емкостей для увеличения длительности работы в автономном режиме.

Дополнительно устанавливается блок ТЭН, для обеспечения нужд ГВС.

Установлены датчики и клапаны, обеспечивающие безопасность устройства во время работы: препятствующие перегреву теплоносителя, появлению чрезмерного давления в системе отопления, уменьшению объема жидкости в контуре обогрева и т.д.

Двухтопливные котлы отопления на пеллетах и дровах Zota Pellet по желанию заказчика укомплектовываются системой GSM оповещения. Управлять работой станции, выбирать необходимый режим можно, установив специальное приложение в телефоне.

Внутреннее устройство и отличие от прочих типов

Особенности пеллетного оборудования – способность работать в автономном режиме, высокий коэффициент полезного действия. Внутри конструкция имеет 3 основных узла:

1. Топочный. В этой части находится горелка. Она оснащена контрольной и очистной дверцами. Для изготовления топки применяется тот же металл, что и для корпуса устройства. Его толщина составляет 4-6 мм. В этой области установлена чугунная колосниковая решетка.
2. Конвекционный. Здесь располагается комбинированный или горизонтальный теплообменник. Он бывает трубчатым или пластинчатым. В этой зоне происходит нагрев теплоносителя.
3. Зольник. Нужен для сбора продуктов сгорания.

Пеллетные котлы бывают одно- и двухконтурными. Бункер для топлива располагается с наружной стороны агрегата, но есть модели с внутренними емкостями.

Buderus Logano S131-22 H

Немецкий стальной котел Logano S131-22 H, выпускаемый под торговой маркой Buderus – простой в устройстве и обслуживании агрегат, способный сжигать древесину и уголь. Энергонезависимый, рассчитан на отопление помещений площадью до 200 м². Подходит для открытой и закрытой систем отопления. Увеличенный до 38 л объем топки обеспечивает длительное горение на одной загрузке – до 8 часов. За счет фронтальной загрузки, съемным верхней крышке и заслонкам, изделие просто эксплуатировать и обслуживать. Инженеры сделали ставку на то, чтобы чистка удаленных узлов была удобной: многие из них можно обслуживать даже во время работы котла. Двери имеют перенавешиваемые петли, поэтому оборудование легко подстраивается к условиям эксплуатации. Открывая дверцу работающего котла, дым удаляется из камеры сгорания – пользователь не рискует погрузиться в дымовую завесу. Расположенная наверху ручка делает удобным контроль над положением заслонки при розжиге. В устройстве установлены колосниковые решетки с выпуклыми ребрами для лучшей подачи воздуха, предусмотрены многочисленные отверстия в решетках. Их две, они съемные и взаимозаменяемые. При необходимости их можно быстро выдвинуть крюком. Для сбора золы предусмотрен зольный ящик на всю ширину корпуса.

Основные технические характеристики Buderus Logano S131-22 H

Характеристики	Значения
Номинальная мощность, кВт	22
Отапливаемая площадь, м²	200
КПД, %	82
Топливо	древесина 100х330 мм, уголь 20-40 мм, кокс
Материал теплообменника	сталь 5 мм
Количество контуров	1
Камера сгорания	открытая
Диаметр дымохода, мм	150
Размеры, мм	966x536x838
Масса, кг	130
Родина бренда / Производство	Германия / Германия
Цена, руб.	77 800

Посмотреть видеообзор Buderus Logano S131-22 H:

Многотопливные котлы Зота

Среди всего представленного отопительного оборудования, работающего на твердом топливе, наибольшей популярностью пользуются комбинированные котлы. В линейке Зота находится четыре базовых модели, отличающиеся по техническим характеристикам и производительности.

• Дровяной твёрдотопливный котёл Зота Тополь М — предназначен для работы в системе автономного отопления бытовых и промышленных зданий общей площадью до 300 м². Корпус котла имеет теплоизоляцию. Водяной контур, находящийся под декоративной обшивкой, снизу покрыт базальтовым материалом.Отопительный котел длительного горения Зота Тополь М в дополнительной комплектации идет с электронагревом. Установка ТЭНа позволила увеличить время автономного режима работы. После сгорания твердого топлива в камере, система автоматически включает ТЭН и продолжает отапливать здание. При необходимости допускается переоборудование на сжиженный или природный газ.

Твердотопливный котел Zota Master — в линейке представлены пять базовых моделей с возможностью дополнительной комплектации. Все котлы снабжены варочной панелью, мощность варьируется от 12 до 32 кВт. Конструкционные отличия: комбинированный теплообменник, водоохлаждаемый зольник, возможность точной регулировки работы благодаря герметичности корпуса.От одной загрузки многотопливный отопительный котел Зота Мастер способен проработать в течение 12 часов.Допускается дополнительная комплектация электрическим ТЭНом с мощностью до 9 кВт. Для этой модели котла Zota лучше всего в виде топлива подойдет уголь и дрова.

Двухтопливный твёрдотопливный котёл Зота Дымок — особенностями конструкции является удлиненная топка, позволяющая отапливать помещение поленьями до 58 см. Используется круглая система газохода, снабженная ступенчатым шибером.Устройство двухтопливного котла отопления Zota Дымок позволяет подключаться к отопительному контуру с рабочим давлением до 3 атм. При максимальной нагрузке теплообменник сохраняет целостность при 4 атм. Может быть укомплектован теном с возможностью дистанционного управления.

Стальные комбинированные котлы Zota Mix — основной конструктивной особенностью серии Микс является возможность совмещения использования твердого и жидкого топлива, а также природного и сжиженного газа и электричества. В линейке представлены четыре модификации от 20 до 50 кВт.Контроль над процессом горения осуществляется с помощью внешнего электронного модуля. Универсальные современные котлы на твердом топливе и электричестве Zota Mix удобны в эксплуатации. Большая дверка открывает доступ к дымоходу, а для удаления продуктов сгорания предусмотрен вместительный зольный ящик. У котла Zota Mix стальная топка и теплообменник Х=образной формы, что существенно увеличивает КПД.

Помимо комбинированных твердотопливных агрегатов, которые в состоянии работать практически на любом виде твердого топлива, существует возможность приобрести котлы на угле.

Качественные фирмы-производители

Твердотопливные котлы длительного горения представлены зарубежными и отечественными фирмами. Многие модели можно увидеть на фото.

Stropuva

Литовский производитель, предлагающий оборудование для отопления промышленных зданий и больших жилых домов. Принцип работы устройств – прогорание горючего материала сверху-вниз. Изготовитель предлагает устройства для систем с естественной и принудительной вентиляцией. Они предназначены для работы с деревом, бурым углем, древесными отходами. Мощность агрегатов – 10 кВт и более. В камеру сгорания можно заложить до 50 кг топлива. Все аппараты просты в эксплуатации.

Stropuva – литовский производитель котлов.

НМК

Новосибирская фирма, специализирующаяся на выпуске отопительных котлов высокого качества. Она предлагает устройства низкой, средней и высокой ценовых категориях. Оборудование соответствует мировым стандартам качества, но адаптировано к условиям российского климата. Продажа возможна в любом уголке страны.

Buderus

Немецкий производитель, который выпускает агрегаты, функционирующие в автономном режиме. Для изготовления используется сталь толщиной до 5 мм. КПД аппаратов достигает 85%. Котлы универсальны, но требовательны к качеству топливного материала.

Buderus – немецкий котел с автоматическим режимом.

Zota

Российская фирма, предлагающая широкий ассортимент устройств, которые работают на дровах, пеллетах, угле. Оборудование предназначено для обогрева промышленных и бытовых помещений. Мощность аппаратов колеблется в пределах 3-400 кВт. Закладку горючего осуществляют 1-2 раза в сутки.

Wattek

Чешский производитель предлагает котлы, характеризующиеся простотой обслуживания и длительным сроком эксплуатации – более 10 лет. Агрегаты изготовлены из стали толщиной 5 мм. Материал устойчив к высокой температуре. В качестве топлива используют дрова, брикеты, уголь, пеллеты. Монтаж котлов не вызывает трудностей. Преимуществом оборудования является увеличенная площадь теплосъема. Максимальное время горения составляет 8 часов. Его обеспечивает уголь.

Wattek – чешский производитель котлов.

«Теплогарант»

Производственные мощности изготовителя расположены в Костроме. Оборудование в 4 раза экономичнее традиционных твердотопливных установок. Загрузку осуществляют дважды в сутки. Мощность котлов колеблется в пределах 10-20 кВт. Аппараты обладают высоким уровнем энергоэффективности на разных видах горючего материала.

ACV

Бельгийская фирма, предлагающая отопительное оборудование для обогрева промышленных помещений, хозяйственных и жилых зданий, офисов. Котлы изготовлены из жаропрочной стали толщиной 5 мм. Для работы можно использовать уголь, брикеты из отходов древесины и сельскохозяйственных растений, пеллеты.

ACV – бельгийская фирма отопительного оборудования.

Мощность агрегатов составляет 15-80 кВт. Материал устойчив к отложению продуктов сгорания на стенках. Оборудование полностью автоматизировано. Возможно регулировать мощность устройства. Котлы защищены от перегрева, оснащены системой контроля интенсивности пламени.

«Неделька»

Российский производитель, предлагающий оборудование мощностью 15-90 кВт. Загружать агрегат можно раз в неделю. Преимуществом устройств является использование топлива невысокого качества. Котел способен обогреть несколько помещений, общая площадь которых составляет 350-400 м². Максимальный КПД можно получить при использовании антрацита или бурого угля. Недостатком устройства является большой размер. В результате сгорания топлива образуется много сажи, поэтому оборудование нуждается в периодической чистке.

Wirbel

Австрийский производитель, выпускающий котлы долгого горения на угле, дровах, брикетах. Гарантийный срок службы – 17 лет. Для изготовления используется сталь толщиной 5 мм. Расход топлива экономичный, а КПД достигает 93%.

Wirbel – австрийский котел долгого горения.

Heiztechnik

Фирма предлагает небольшой ассортимент котлов отопления, мощность которых составляет 10-100 кВт. Их можно использовать для обогрева площади от 60 до 1000 м². Для работы аппаратуры применяют любое твердое топливо. Для изготовления моделей применяют сталь толщиной 4-6 мм. Срок службы оборудования колеблется в пределах 15-20 лет. Преимуществом агрегатов является возможность удаленного управления.

Выбор редакции

Предполагаете топить дровами или твердотопливный котел – лишь запасной вариант на случай ядерной зимы? Советуем присмотреться к чугунному агрегату Viadrus Hercules U22D 4 за 54 тыс. руб. Тяжелый, но после установки он вас не разочарует! Нужен настоящий угольный твердотопливник, простой и неприхотливый? Как насчет Bosch Solid 2000 B SFU 20 за 60 тыс. руб.? Хорошо держит тепло и не требует постоянного подкладывания топлива в топку. Если же необходим действительно универсальный агрегат, который выдаст необходимые киловатты на любом топливе, то стоит поднакопить на Kiturami KF-35 за 108 тыс. руб. Этот стальной зверь отличается завидным КПД, а наличие корейской автоматики позволит вам тратить меньше усилий на его обслуживание.

Печник

Из отечественных, наверное, это самый лучший котёл!

Сделан он в Красноярске.

Ну обо всём по порядку.

Начнём с упаковки. Упаковка заводская очень хорошая, котёл на поддоне прикручен болтами, завёрнут в полиэтилен и пенопласт. Документы и паспорт в отдельном полиэтиленовом пакете лежали в топке вместе с терморегулятором (картонная упаковка), кочергой, скребком, совком и патрубком дымохода с шибером. Передняя съёмная панель (белая) дополнительно приклеена скотчем!

Упаковку сняли. Очень хорошая отделка корпуса — всё ровненько, ни чего не болтается, хорошее качество покраски. Патрубок дымохода с шибером сделан из хорошего толстого металла, шибер тоже. Сварные швы хорошего качества. Труба дымохода из нержавейки оделась легко, но плотно — герметиков не потребовалось.

Котёл является герметичным, так что требователен к тяге, если всё нормально — то не дымит при закладке новой порции топлива. Это особенно приятно, особенно после эксплуатации КЧМ. Дверки открываются легко, всё с уплотнителями.

КПД очень высокий, во всяком случае по сравнению с КЧМ. Направление движения горячих газов в Zota Mix не прямая, а «S» образная и из-за «Х» образного теплообменника отбор тепла идёт максимальный, а в КЧМ практически всё в трубу уходит, проходя через верхнюю часть рубашки.

Корпус самого котла является рубашкой, так что отъём тепла происходит даже в зольном отделении!!!

Самое главное при первом запуске желательно котёл сразу прокалить, т.к. чёрное покрытие запекается, только при высокой температуре, да и конденсат подтекать не будет.

Также следует отметить очень хорошие ножки котла — большие круглые пятаки с выемкой в центре. Такие ножки встают на любую поверхность ровно. Для того, чтобы тяжёлый котёл можно было двигать одному при монтаже, приклеили на силикон войлочные пятаки. И по плитке котёл ездит хорошо и стоит плотно.

После просмотра ролика про Zota Mix, расположенного ниже, сразу сделали козырёк из оцинковки внизу белой накладки, чтобы не закапчивалась — работает!

Пришлось доработать крепление цепочки от терморегулятора к рычагу поддувала, а то штатный крючок зацеплялся за цепь и менялись настрой регулятора. Согнуть рычаг не получилось — очень крепкий побоялись сломать. Разогнули большую часть крючка для цепочки, вставили прямой участок в отверстие рычага сверху, таким образом, чтобы кольцо было сверху и загнули прямой участок крючка внизу рычага. Лишнее откусили, а к колечку сверху рычага присоединили спиральное кольцо для ключей, для соединения с цепочкой.

Пришлось вытащить одну секцию колосника, чтобы зола хорошо просыпалась в зольный ящик, к стати, зольный ящик тоже удобный, почти всё попадает в него.

Что удобно — в шуровочной дверке есть задвижка, открывающая доступ воздуха в камеру сгорания, особенно это актуально, если зольный ящик полный и доступ воздуха снизу затруднён.

Производится в нескольких комлектациях — для работы на твёрдом топливе (уголь, дрова, брикеты), на солярке и газе.

По сравнению с КЧМ складывается такое ощущение, что раньше грели сам чугунный котёл, а сейчас дом. 3-4 четвертинки полена спокойно дают 60- 70 градусов на 4-5 часов. КПД КЧМ — 60% КПД Zota Mix — 80% Вот и судите сами!

:sunny: Слава Богу за всё! :sunny:

Требования к установке

Правильная функциональность устройства зависит от дымохода.

К нему предъявляются такие требования:

• присутствие аэродинамического сопротивления;
• соответствие размеров дымоходной трубы и выводящего патрубка;
• быстрый разогрев за небольшой промежуток времени;
• наличие отводчика конденсата;
• защита от попадания атмосферных осадков;
• отсутствие уступов на вертикальных конструкциях.

Что касается помещения, то лучше организовать котельную. Агрегат имеет большой вес, поэтому участок, на котором он будет установлен, следует укрепить. Часто требуется дополнительный фундамент. Монтируется котел на плитку или бетонное основание.

Перед запуском проверяется герметичность всех соединений, корпуса агрегата и бункера. При наличии перебоев с электропитанием возле оборудования устанавливается стабилизатор напряжения.
