Делаем твердотопливный котел своими руками

Схемы обвязки газовых котлов

Если обвязка газового котла производится классическим способом, теплоноситель движется вверх по подающему трубопроводу. Дальше вода направляется в стояки, в которых имеются специальные приборы, не позволяющие их размыкать.

Когда обвязка двухконтурного газового котла выполняется владельцем дома самостоятельно, нужно подготовить следующие инструменты и комплектующие изделия для проведения работы:

  • насос для циркуляции;
  • термоголовка или распределительный клапан;
  • расширительный бак;
  • сливные и шаровые краны;
  • проходной фильтр;
  • балансировочный кран;
  • обратный и воздушный клапаны;
  • уголки и тройник.

Сборка и установка электрокотла

В создании электрокотла потребуется:

  1. Трехфазный ТЭН
  2. Отрезок толстостенной стальной трубы полуметровой длины диаметром 219 мм.
  3. Стальной лист толщиной 2 мм (для крышек).

Для обеспечения необходимой герметичности корпуса потребуется приварить с обеих сторон трубы стальные крышки. В той, которая будет располагаться в верхней части устройства, необходимо сделать отверстие диаметром 40−50 ммдля горячей воды, поступающей в отопительную систему. В нижней части трубы в боковой части также создается отверстие, в которое будет поступать охлажденный теплоноситель. Напротив него или на нижней крышке монтируется ТЭН.

Дополнительно следует установить в трубе, подающей охлажденную воду, электронасос, который обеспечит необходимую циркуляцию воды в системе. Установленные шаровые вентили позволят перекрывать электрокотел, производить ремонт без необходимости сливать всю воду из системы.

Обеспечивает работу агрегата электрическая часть. Для нее потребуется сборка электрощита. Если в доме нет трехфазного ввода, понадобится его подключение. В металлическом щите размещаются магнитный пускатель, автомат, тумблер, реле, кнопки для управления котлом. Монтаж щита производится квалифицированным специалистом. Кроме щита требуется создание заземления. К металлическому штырю приваривается болт. Конструкция размещается над полом. Провод прикручивается к болту, проводится в электрощит. Качество работы заземления проверяется ежегодно специализированной организацией с фиксированием результатов замеров в протоколе.

https://youtube.com/watch?v=RLev9e9Ydjc

Схема электрокотла:

  1. труба для отвода горячей воды;
  2. корпус;
  3. трубчатый электронагреватель;
  4. труба входа охлажденной воды;
  5. фланец верхний с прокладкой для герметизации;
  6. поддон;
  7. фланец нижний;
  8. крышка поддона;
  9. нижняя крышка корпуса;
  10. отверстие для подведения электрического шнура;
  11. прокладка.

Электрическая схема:

  • А — АП-50−3МТ (автомат);
  • МП — магнитный пускатель;
  • П, С — кнопки;
  • Т — тумблер;
  • Р — реле;
  • Пр — предохранитель;
  • ТР — ТР-0М5−03 (датчик температуры).

Как повысить производительность котла

Самостоятельно собранный твердотопливный котел, как правило, отличается существенными теплопотерями, связанными с уходом тепла в дымовую трубу. Причем чем прямее и выше дымоход, тем больше теряется тепла. Выходом из положения в данном случае будет создание, так называемого, отопительного щита, то есть дымохода изогнутой формы, который позволяет передать больше тепловой энергии кирпичной кладке. Кирпич, в свою очередь, будет отдавать тепло воздуху в помещении, обогревая его. Нередко такие ходы устраивают в стенах между комнатами. Однако подобный подход осуществим только, если котел расположен в подвале или на цокольном этаже, либо при условии постройки громоздкого многоступенчатого дымохода.

Как вариант, повысить эффективность котла можно, если вокруг дымовой трубы смонтировать водонагреватель. В данном случае тепло уходящих газов будет нагревать стенки дымохода, и передаваться воде. Для этих целей дымоход можно сделать из более тонкой трубы, которую встроить в трубу большего сечения.

Наиболее эффективным способом повысить КПД твердотопливного котла будет установка циркуляционного насоса, принудительно перекачивающего воду. Это позволит повысить производительность установки примерно на 20-30 %.

Безусловно, сконструировать котел нужно так, чтобы теплоноситель мог циркулировать самостоятельно, если в доме отключили электричество. А при его наличии насос позволит ускорить прогрев дома до комфортных температур.

Котел длительного горения

Этот котел для отопления частного дома имеет как минимум две модификации. Конечно, каждую из них можно изготовить своими руками.

Согласно множеству чертежей конструкция первой модификации котла длительного горения состоит из следующих элементов:

  1. Зольной камеры с дверкой, на которой находится поддувало.
  2. Топочной камеры с дверкой.
  3. Теплообменника.
  4. Патрубков для подачи и возврата теплоносителя.
  5. Отверстия для выхода угарных газов. Размещается вверху топочной камеры.
  6. Регулятора тяги (включает в себя датчик температуры в виде биметаллической пластины или емкости, наполненной воском, а также цепной механизм, который управляет поддувалом).
  7. Корпуса.
  8. Теплоизоляции.
  9. Обшивки.
  10. Ножек.

В этом котле длительного горения зольная камера имеет такую же глубину и ширину, как и топочная. Она размещена под камерой для сгорания.

Своими руками можно сделать два виды теплообменника:

Первый представляет собой вертикальные трубы, которые соединены горизонтальными трубками. или горизонтальные трубки, концы которых приварены к двум плоским вертикальным герметичным металлическим коробкам. При этом один конец каждой трубы находится выше второго. То есть имеется небольшой наклон. В обоих вариантах трубы размещаются в шахматном порядке. Благодаря этому дым как будто запутывается между трубками теплообменника и отдает больше тепла.

Конечно, такой узел размещают в топке. Его ставят своими руками в верхней части камеры. При этом движение теплоносителя должно быть противоположным движению дыма. В котле с таким теплообменником всегда делают своими руками дополнительный корпус. Между ним и топочной камерой должно быть пространство в несколько сантиметров. Благодаря этому не будет перегреваться теплоизоляционный материал. который находится вокруг корпуса.

Что касается водяной рубашки, то такой теплообменник представляет две размещенные одна в одну емкости. Внутренняя является топочной камерой. Между емкостями образуется пространство. Во время работы сделанного согласно выбранному чертежу котла оно заполняется водой, которая впитывает тепло от раскаленных стенок топочной камеры.

Вторая модификация котла для отопления дома имеет схожее строение:

  1. Корпус. Представляет собой конструкцию из двух труб, которые вставлены друг в друга. Пространство между ними заполняется водой.
  2. Зольная и загрузочная дверки.
  3. Распределитель воздуха. Представляет собой круглую пластину с приваренными снизу вертикальными пластинами и сделанным по центру отверстием. Этот распределитель подает воздух к дровам через трубу, которая приварена к сделанному в нем отверстию. Наверху трубки имеется заслонка.
  4. Верх с отверстием по центру. Через это отверстие проходит труба подачи кислорода (она же приварена к распределителю воздуха).
  5. Дымоход.

Сборка и схема работы

Мы не говорили об этом, но еще одной чертой отопительных котлов является то, что в их конструкции очень много металла. Следовательно, такие котлы будут много весить. Именно по этой причине процедуру сборки следует проводить только там, где в будущем будет находиться котел.

Для начала делаем фундамент под будущий котел, используя для этого специальный жароустойчивый кирпич. Когда раствор высохнет, устанавливаем на фундамент днище бункера для золы. Далее по периметру днища поочередно ставим внутренние стенки отопительного котла и привариваем их.

У нас имеется готовый корпус. Внутри него привариваем специальные направляющие, к которым в дальнейшем будут крепиться обменники тепла и колосники. На внешнюю часть бункера привариваются ребра жесткости, изготовленные из металлического прямоугольного профиля. Ребра должны быть установлены вертикально.

Собственно, на этом практически все, наша процедура изготовления котла плавно приблизилась к своей завершающей стадии. Осталось только смонтировать и установить верхнюю плиту и оставшиеся наружные стенки.

Между этими стенками следует засыпать заранее приготовленный песок, который будет выполнять в конструкции сразу две функции:

  • Защищать стены камеры сгорания от того, чтобы они не перегревались и быстро не прогорали.
  • Выполнять функцию дополнительного теплового аккумулятора.

Важно! Несколько слов о песке, который будет засыпаться. Для этого необходимо использовать хорошо промытый песок, в котором нет грязи или органических элементов

Еще до начала работы его следует прокалить на пламени – именно так вы сможете выжечь из него всю наличествующую органику. Если вы не сделаете подобную процедуру заранее, то в процессе эксплуатации котла будет образовываться характерный неприятный запах.

Устанавливается верхняя плита. Все изготовленные емкости из нержавеющей стали устанавливаются сверху на плиту и подключаются к соответствующим контурам системы. Вот теперь точно все. Осталось лишь поставить на место дверцы обеих бункеров и попробовать запустить твердотопливный котел отопления своими руками.

Не много о КПД

В качестве небольшого заключения

Итак, мы с вами попытались разобраться с тем, как сделать и установить твердотопливный котел, не прибегая к услугам профессионалов. Мы предложили вам некоторые инструкции и рекомендации касательно технологии изготовления, а также материалов, необходимый при работе. Если вы будете в точности следовать всем нашим инструкциям по собственноручному изготовлению отопительного прибора, то в итоге вы получите максимально экономичный котел, который к тому же будет очень недорого стоить. Такой котел, работающий на твердом топливе, способен обеспечить комфортные условия проживания, при котором перепады ночных и дневных температур практически не будут заметными.

Изготовление водяного контура

Вы сами легко сможете установить и сделать водяной котел на готовую водяную печь длительного горения, а если у вас ее нет, то большого труда не составит самим выложить ее из кирпича. Для нагревания воды. Изготовить водяной контур можно из старых чугунных радиаторов для отопления, которые вы сможете легко найти.

Их емкость в среднем составляет полтора литра. Можно соединить несколько таких между собой и на выходе получить нагреватель объемом 15 литров, но за счет больших габаритов он может подойти для использования далеко не во всех помещениях. Наиболее приемлемый вариант – это русская баня.

Для начала своими руками разберите. прочистите и промойте их с помощью солевой кислоты, а точнее ее раствора. Перед установкой всей конструкции следует поменять прокладки, разделяющие секции, так как изначально они не приспособлены к высоким перепадам температуры. которая может достигать пятисот с лишним градусов. Так как старый разделитель не выдержит и может произойти протечка радиатора, для прокладки используйте пропитанный шнур из асбеста. После этого можете приступать к сборке. Собрать его надо таким образом, чтобы труба для выхода расположилась над всей конструкцией, а для входа – под ней .

Готовый для использования контур расположите в дымоходе как можно ближе к топке. Горячий воздух, идущий оттуда, будет нагревать контур и соответственно воду, делая ее пригодной для отопления дома. В последствии всю систему водяного контура Вы подключите к радиаторам, отапливающим ваш дом

Не забудьте предварительно проверить всю систему на наличие каких-либо протечек, уделяя особое внимание контуру. который вы собрали своими руками. Если вы не нашли для его изготовления старые чугунные батареи, то вы можете использовать для контура обычные трубы, но с достаточно толстыми стенками

Если вы не нашли для его изготовления старые чугунные батареи, то вы можете использовать для контура обычные трубы, но с достаточно толстыми стенками .

Водяной контур можно применить к абсолютно любой печи длительного горения: от камина и до буржуйки. Также можно сделать котел из достаточно толстого метала и расположить его прямо под топкой, отчего он будет значительно быстрее нагреваться .

Дальнейший монтаж электрокотла: способы его установки

Интеграция электрокотла в схему отопления.

Самодельный электрический котел может быть сделан несколькими вариантами. Самым простым является монтаж ТЭНа четко в систему отопления. Здесь стоит использовать более утолщенную трубу в сравнении с прочими трубами в вашем доме.

Способ со съемной трубой будет замечательным решением в том случае, если вам понадобиться снять ТЭН для починки либо полной замены. Не отказывайтесь от мобильности и универсальности решений, поскольку в противном случае могут возникнуть дальнейшие осложнения в процессе эксплуатации. Однако стоит подметить, что, несмотря на свою эффективность, данный комплекс обладает некоторыми недостатками.

Лучше всего будет изготовить отдельно расположенный котел небольшого диаметра. Для этого рациональнее использовать стальную трубу. При этом чем меньшего размера будет котел, тем более эффективным будет его функционал. Ведь нагревать лишние объемы воды и расходовать средства на отопление нет никакой необходимости. К примеру, для отопления сравнительно небольшого дома с двумя-тремя комнатами можно использовать трубу для котла в диаметре примерно 219 миллиметров. Длина котла при этом будет равняться 0,5 м.

Трубу следует заварить крышками с обоих концов. Это необходимо для качественной и более эффективной изоляции. Затем в одной из крышек проделывают отверстие, сквозь которое будет подаваться нагретая вода в радиаторы. Нижняя область котла также должна иметь отверстие, через которое будет поступать вода для обогрева. Устройство котла остается вполне простым. Вам лишь необходимо обзавестись ТЭНом.

1 Виды и принцип работы

Не стоит думать, что справиться с поставленной задачей сможет только высококвалифицированный специалист, ведь если не выбирать слишком сложные конструкции, к исполнению которых выдвигается ряд высокотехнологических требований, то сделать твердотопливный котел сверхдлительного горения своими руками сумеет даже простой любитель. При этом выбор конструкции самодельного котла будет напрямую зависеть от того, насколько производительным он запланирован, а также в каком именно помещении его собирается устанавливать мастер.

Огромную роль в этом вопросе играет и тип твердого топлива, поэтому хозяин должен заблаговременно обдумать, чем именно он будет топить после завершения всех работ. В основной перечень входят следующие виды топлива:

  • древесный или каменный уголь;
  • брикеты из торфа;
  • пеллеты (биологическое топливо в виде прессованных гранул);
  • дрова и опилки;
  • горючие отходы любого производства.

Детально проанализировав, какое именно топливо будет оптимальным для отопления, можно приступать к выбору соответствующего типа и схемы конструкции отопительного прибора. Для изготовления твердотопливных котлов своими руками в абсолютном большинстве случаев выбираются такие модели:

  • Классический тип, который прекрасно подходит не только для отопления помещений, но и для нагрева воды с последующим ее распределением по системе водоснабжения. Отличительная характеристика такой конструкции заключается в использовании теплообменника, выполненного из стали или чугуна, и в крайне высоком уровне коэффициента полезного действия, достигающего 85 процентов.
  • Пиролизный тип, характеризующийся высокой производительностью и экономичностью в применении за счет отделения продуктов горения от продуцируемых ими летучих газов, что отражается и на конструкции, делая ее в конечном результате более сложной.
  • Пеллетный тип, который является наиболее эффективным (КПД устройства составляет не менее 90 процентов) и, как следствие, самым сложным в конструировании и изготовлении, поэтому начинающим мастерам-любителям за него лучше не браться.
  • Котел длительного и сверхдлительного горения выполняется таким образом, чтобы в итоге могла обеспечиваться фактически беспрерывная его работа с дозагрузкой топлива не чаще одного раза в течение нескольких дней.

Построение чертежа твердотопливного котла и сооружение по нему самодельной конструкции не представляет собой ничего сложного, если понимать его принцип работы. Базируется он на таких элементарных понятиях:

  • В камеру сгорания помещается топливо, а чем она объемнее, тем большее количество сырья понадобится для отопления, правда, и эффект от ее использования окажется более продолжительным.
  • В процессе горения заложенные продукты будут выделять летучие газы, которые имеют свойство подниматься в верхнюю часть конструкции и выходить наружу через дымоход.
  • По мере прохождения в сторону дымохода выделяемые продукты горения, обладающие высокими температурами, способствуют нагреванию воды или любого другого теплового агента, задействованного в системе.
  • Главное свойство нагретого до высоких температур агента заключается в том, что он поднимается наверх, автоматически вытесняя холодную часть и продвигаясь таким образом по всей системе, делая круг и возвращаясь на исходные позиции по мере остывания.

Обычно теплового ресурса в таких устройствах хватает только на 5-8 часов (длительность напрямую зависит от объема топки), после чего система начинает остывать (к слову, происходит это очень быстро), поэтому приходится вновь подбрасывать топливо. Если же хочется как можно меньше возиться с добавлением дров, угля или прессованных брикетов, то стоит задуматься об установке котла длительного горения.

Основные варианты современных электрокотлов

Итак, в основе работы всех электрокотлов лежит один и тот же принцип, а вот реализуется он по-разному. Известны три вида электрокотлов:

Агрегаты с ТЭНами

Роль нагревательного элемента в таком котле играет спираль из нихрома или другого сплава, которая без всяких ухищрений просто подключается к электросети. Спираль помещена в изогнутую металлическую трубку и засыпана кварцевым песком. Вся конструкция называется трубчатым электронагревателем или сокращенно – ТЭНом.

Электрокотел с ТЭНом

ТЭН монтируется внутри теплообменника и непосредственно контактирует с рабочей средой. Поэтому к последней предъявляются особые требования: вода должна быть обессоленной (иначе ТЭН быстро покрывается «шубой» из накипи), антифриз – можно применять только специальные марки.

Включать такой котел при пустом теплообменнике (без воды) нельзя – ТЭН сгорит.

Из всех электрокотлов ТЭНовые являются самыми доступными, а потому и наиболее популярными.

Котлы с индуктором

Как известно, для генерации электротока в каком-либо теле вовсе не обязательно подключать его к источнику – колебание электронов можно вызвать при помощи магнитного поля с изменяющимися параметрами. Такой процесс называется электромагнитной индукцией, а источник магнитного поля – индуктором.

В индукционном котле индуктором является катушка из провода, намотанного поверх теплообменника. Последний имеет вид обычной трубы, подсоединенной к отопительному контуру.

Пропуская через катушку переменный ток, мы превращаем ее в электромагнит – тоже переменный. Тот, в свою очередь, возбуждает магнитным полем в стенках теплообменника электроток (токи Фуко), от которого они и нагреваются. Таким образом, вся труба-теплообменник становится нагревателем, имеющим, по сравнению с ТЭНом, просто огромную площадь контакта с теплоносителем.

Индукционный котел

Для увеличения мощности теплообразования частота тока, пропускаемого через электромагнит, многократно увеличивается – с 50 Гц до 60 – 80 кГц. Эту задачу выполняет специальный электронный блок – инвертор.

К достоинствам индукционных котлов относят:

  • быстрый нагрев;
  • способность работать с абсолютно любым теплоносителем (допускается даже использование неподготовленной воды, так как из-за наличия поля и микровибраций накипь на стенках теплообменника не кристаллизируется);
  • практически неисчерпаемый ресурс (нечему ломаться);
  • цельный теплообменник (без врезок, через которые может просачиваться теплоноситель);
  • при запуске без воды расплавиться может только труба, которая стоит очень дешево.

А вот что лежит на другой чаше весов:

  • несмотря на экранирование, электромагнитное поле может нагревать металлические предметы, находящиеся рядом с прибором;
  • по стоимости индукционный котел в несколько раз превосходит ТЭНовый.

Многие считают, что электрические котлы не имеют преимуществ, однако в некоторых случаях такое устройство может стать незаменимым. Как выбрать электрический котел отопления и когда его целесообразно использовать, читайте на нашем сайте.

Конструктивные особенности комбинированных котлов на дровах и электричестве рассмотрим тут.

А в этой теме -oborudovanie/kotly/ вы найдете рекомендации по выбору двухконтурного электрического котла отопления, а также узнаете о преимуществах данного оборудования.

Котлы с электродами

Каждый знает, что вода после растворения в ней солей приобретает свойства электропроводника. Этим и решили воспользоваться создатели электродного котла. В теплообменнике такого агрегата установлены два электрода, на которые подается напряжение.

Если система заполнена теплоносителем, через него потечет электрический ток. При правильно подобранной концентрации солей сопротивление рабочей среды остается высоким и она сама становится электронагревателем.

Электродный котел в системе отопления

Электродные котлы хороши тем, что:

  • имеют простейшую конструкцию (две проволочки в трубе) и не содержат ни одной дорогостоящей детали;
  • не портятся при включении без воды (нет проводника – нет и электротока).

Однако, следует быть готовым к тому, что такие устройства:

  1. Требовательны к составу теплоносителя.
  2. Капризны в работе (владельцы таких котлов жалуются на частые срабатывания УЗО).

1 Виды отопительных систем

Самостоятельно соорудить котёл можно практически любой сложности. Главное, правильно подобрать модель для определённого помещения. Для этого стоит разобраться во всех преимуществах и недостатках разных видов оборудования.

Котлы для отопления частных домов бывают таких видов:

  1. 1. Газовые. Этот вид оборудования лучше не рассматривать, так как для его установки понадобится согласование с контролирующими органами (газовой службой и т. п. ). При самостоятельном изготовлении вряд ли получится сделать котёл, который будет отвечать всем законодательным нормам.
  2. 2. Электрические. Эти модели довольно популярны. Объясняется это простотой в изготовлении, монтаже, эксплуатации. Но недостатком являются высокие цены на газ. Такое оборудование в основном устанавливается для дачи или гаража (в целях периодического отопления дома).
  3. 3. Жидкотопливные. Конструкция не является очень сложной для самостоятельного производства. Единственная сложность, с которой можно столкнуться, — настройка форсунков для подачи топлива. Это заставит задуматься, а стоит ли вообще выбирать такой вид оборудования для самостоятельного производства.
  4. 4. Твердотопливные. Они по праву считаются самыми лучшими на рынке. Связано это с достаточно большой производительностью, особенно если установить автоматическую регулировку температуры с помощью дополнительного оборудования.

Самые популярные — котлы длительного горения. Пиролизные и пеллетные из-за сложностей в установке, сборке, наличии отдельных дорогостоящих компонентов устанавливаются гораздо реже.

Сборка отопительного агрегата

В первую очередь к блину 412 мм приваривается дымоход. Затем внутри корпуса на высоте 30-35 см от топочного отверстия необходимо приварить временные упоры. Это может быть проволока или арматура. На них сверху опускается блин с дымоходом.

Основные стыки

А вот теперь самый важный момент – надо сварить между собой блин и корпус котла. Проварить шов надо обязательно с двух сторон и сделать это необходимо качественно. Этот стык есть сопряжение топки и водяного бака.

Далее на торчащий из котла дымоход надевается блин 425 мм. Здесь необходимо хорошо проварить два стыка: между внешними краями блина и корпусом котла, между дымоходом и металлическим кругом.

Топочный отсек

Следующий этап касается топочной камеры. С обратной стороны от дымохода внутрь корпуса вставляется готовая решетка из арматуры.

Затем из уголка 25 мм вырезаются болгаркой несколько кусков, которые привариваются внутрь котла между топочным отверстием и поддувалом. Это будут упоры, на которые ляжет решетка.

Нижняя часть корпуса

И последнее. Необходимо приварить блин 425 мм к нижнему краю корпуса, приварить к нему четыре ножки из трубы 25 мм высотою по 5 см. Далее привариваются петли, на которые навешивается дверца топки.

Конструкция для задвижки поддувала

Конструкция может быть разной: в виде обычной дверцы, в виде шибера (это заслонка, которая перемещается в плоскости отверстия), в виде поворотной заслонки с отверстиями в корпусе. Продаются готовые изделия, которые просто привариваются по месту.

Можно сварить цельную конструкцию своими руками и прикрепить ее к котлу. Из всех предложенных вариантов самый простой – это или дверца, или шибер.

Повышение КПД

Чтобы повысить КПД агрегата, необходимо учитывать особенности теплообменника, а также полноту и период сгорания топлива. Чем больший размер будет иметь площадь теплового контакта, тем больше тепла будет передано воде от сгорающего топлива. От эффективности сгорания топлива зависит процесс нагрева воды до нужной температуры. Поэтому к расчёту конструкции необходимо отнестись со всей ответственностью — она должна быть безопасной и надёжной.

Эти свойства оборудования напрямую зависят от качества корпуса: он должен быть изготовлен из жаропрочной стали толщиной не менее 5 мм. В случае если для корпуса используется лист из чугуна, то его толщина может быть более 8 мм. Для внутренней системы рекомендуется использовать трубы диаметром до 50 мм с толщиной стенки от 3 до 4 мм.

При конструировании надо продумать сужение водопровода от направления движения горячей воды в сторону холодной и расширение его в обратном направлении. Для этого придётся использовать трубы меньшего диаметра, например, 25 мм.

Изготовление самодельного индукционного котла отопления

С точки зрения сложности изготовления, данный отопительный котел более простой, но нуждается в особом устройстве —  инверторе с выходным сигналом, имеющем частоту 20-50 кГц. Для домашних мастеров это не стало преградой, в качестве такого устройства они стали успешно применять сварочный инвертор или даже простую недорогую бытовую индукционную плиту.

Схема

Теплотехническая схема работы такого агрегата не является сложной: источник тока инвертор, сосуд для нагрева воды с патрубками на вход и выход циркуляционного теплоносителя и трубной системы с приборами отопления.

Схема индукционного котла. Фото: oboiman.ru

Для защиты от перегрева устанавливается термодатчики и терморегуляторы, которые передают электрический сигнал на отключающий автомат по току.

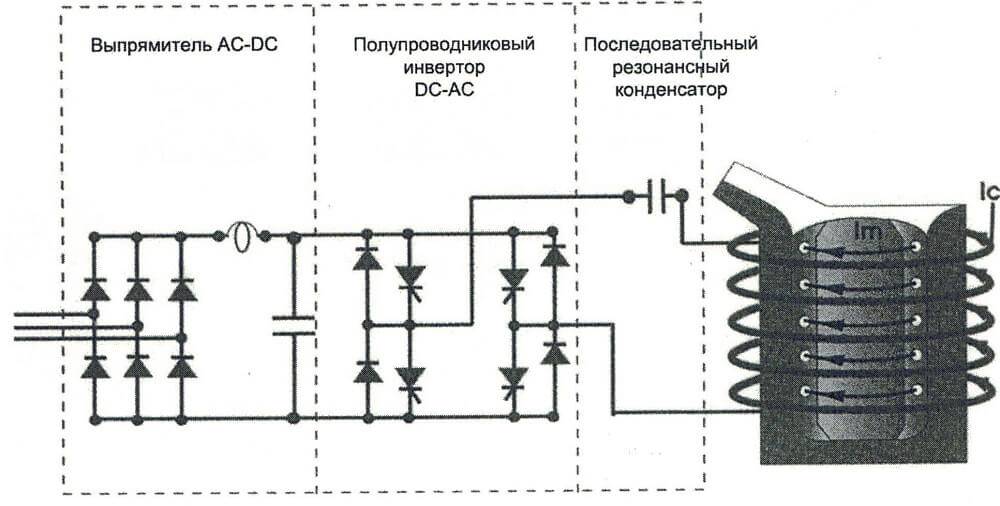

Электрическая схема функционирования индукционного устройства более сложная, самостоятельно ее можно выполнять, только если исполнитель обладает соответствующими инженерными знаниями. В противном случае электросхему лучше взять из интернета.

Материалы для работы

Для создания индукционного агрегата своими силами понадобится:

  1. Полипропиленовая труба Ф 50 мм из полипропилена.
  2. По 2 муфты и переходников с Ф 50 мм на диаметр, который соответствует трубам отопления.
  3. Паяльник для сварки пластиковых труб.
  4. Мелкоячеистая сетка из стекловолокна или металла.
  5. Проволока нержавеющая Ф 7 мм.
  6. Сварочный инвертор с током не мене 15 А, имеющего плавную регулировку нагрузки.
  7. Медный провод (эмаль), 2 мм2 из расчета 1 мм2 мм на 8 А.
  8. Провод изолированный с клеммной колодкой для включения обмотки к инверторному устройству.
  9. Тройник для включения аварийного сброса и 2 шаровидных вентиля.
  10. Полоски текстолита для закрепления обмоточной проволоки.
  11. Эпоксидный клей для изолирования обмотки.
  12. Корпус устройства, можно выполнить самому из токонепроводящего материала.

Процесс изготовления

Пошаговая инструкция индукционного котла своими руками:

  1. На пластиковую трубку 50 мм эпоксидкой закрепил 4 текстолитовые полоски 10 мм, отойдя от края конструкции на 100 мм и намотал на них тороидальную обмотку для уменьшения ЭМ поля.
  2. Крайние витки закрепил в пазы трубы.
  3. Намотал 80 витков проволоки с интервалом 0,5 мм.
  4. Внутрь трубки вставил нержавеющую сетку и утрамбовал пространство кусочками нержавеющей проволоки, которые будут греться вихревым током.
  5. Закрыл нагреватели с другой стороны  такой же сеткой.
  6. Установил на концах трубы переходники и арматуру, для того чтобы связать котел систему отопления, а на выходе из котла установил предохранительно-сбросной клапан.
  7. Обработал обмотку эпоксидным клеем для электроизоляции.
  8. Прикрепил выводы зажимными клеммами.
  9. Второй конец провода через клеммы подключил к инвертору.
  10. Установил котел в шкаф, зафиксировав его на кронштейнах из токонепроводящего материала.

Перед тем как приступить к изготовлению самодельных котлов отопления для частного дома, нужно помнить, что они являются объектами повышенной опасности, поэтому при производстве  потребуется тщательно выполнить все нормы безопасности и технологические нормативы.

Самостоятельное изготовление

Сконструировать своими руками котел отопления достаточно сложно. Малейшая неточность, и он будет работать неправильно, что может привести к трагедии. Поэтому необходимо тщательно изучить технологию их изготовления и очень качественно выполнять все мероприятия.

Отопительные приборы шахтного вида

Самостоятельно создать можно шахтный или пиролизный котел. Первый функционирует не только на дровах, но и на угле, торфе или опилках. В его камеру сразу можно загрузить до 50 кг дров.

При полной загрузке камеры топливом и высокой мощности такой прибор непрерывно проработает до 5 часов, при самой малой мощности (15-20 кВт) – до суток. Его КПД – 75%. Мощность таких моделей можно регулировать с помощью автоматики.

Пиролизная модель

Желтый или бесцветный дровяной газ, выделяющийся под воздействием высокой температуры, является источником тепла в пиролизном котле. Для такого отопительного прибора можно использовать только полностью высушенные дрова, иначе он не запустится. Работать пиролизная конструкция может и на пеллетах. Автоматическая подача их в топку (с помощью специальных шнеков) станет дополнительным достоинством котла. Продолжительность работы модели подобного типа при полной загрузке – 12 часов.

Минусы – высокая стоимость (снизить ее можно, если изготовить его самостоятельно), энергозависимость (вентилятор работает с помощью электричества), большие размеры.
Для изготовления такого прибора нужны:

  • труба и лист из стали толщиной 4 мм;
  • профтрубы, прутья металлические сечением 2 см;
  • электродоты;
  • вентилятор;
  • кирпичи огнеупорные;
  • автоматический регулятор температур;
  • крепежи.

Предварительно составляют схему будущего котла со всеми расчетами. За основу берут наиболее удачную в этом плане конструкцию самодельного котла, разработанную инженером Беляевым. В нее вносят корректировки соответственно пожеланием владельца дома. Например, сделать отопление более эффективным можно за счет увеличения объема рубашки теплообменника.

Самодельные пиролизные приборы нужно устанавливать на специально оборудованные для них площадки из шамотного кирпича. После этого их подсоединяют к водяному контуру.

При первом, тестовом включении выясняют, не было ли допущено ошибок в конструкции котла. Если все было сделано правильно, то прибор сможет быстро переключиться в режим газогенератора. В помещении уже в течение получаса станет гораздо теплее.

Инструменты и материалы

Дровяной отопительный прибор – наиболее безопасная конструкция. Автономность его работы, простота эксплуатации, минимальная вероятность взрыва, возможность самостоятельного изготовления – вот основные его достоинства. Его минус – регулярность внесения топлива.

Самодельные дровяные модели котлов можно изготовить из следующих материалов и деталей:

  • бочка из металла (объем – 200 л);
  • стальной лист толщиной 3-5 мм (для создания топки);
  • металлическая труба диаметром 20 мм и толщиной стенки от 3 мм;
  • труба Г-образной формы (диаметр – 20 мм);
  • колосник;
  • дверцы для поддувала и топки.

Самодельные модели дровяных котлов изготавливаются при помощи газосварочного оборудования и болгарки.

Последовательность работ

Перед началом работ необходимо тщательно продумать схему прибора, приобрести все необходимые материалы и инструменты.

Вырезать 3 круга (диаметр каждого 57 см): это дно, верхняя крышка и перегородка между поддувалом и топкой. В двух из них сделать отверстие диаметром 20 мм.

Из листа стали вырезать полосу шириной 400 мм, длиной 3600 мм, вырезать в нем отверстия для дверцы топки, ниже него – для поддувала. Соединить лист сваркой в круг.

Приварить сверху круг с отверстием, снизу – без него. Между ними установить перегородку с колосником.

Сварить трубу и бочку между собой по принципу «один внутри другого». Снизу установить топку с поддувалом. Соединить все элементы с помощью сварки.

В верхней части бочки закрепить Г-образный отрезок трубы: он соединит емкость для нагрева и дымоход. Вода, нагреваясь в бочке, образует пар, который будет свободно выходить в дымоход, тем самым не давая расти давлению в котле.

Вверху и внизу установить патрубки для входа холодной воды и выхода горячей.

Навесить дверцы на топку и поддувало.

Установить конструкцию на фундамент из огнеупорного кирпича.

Такой прибор обогревает с помощью дров, пеллет или торфа, плотно уложенных внутри топки.

Даже простейшая модель дровяного котла требует осторожности и внимания при самостоятельном изготовлении

Особенности отопления с наличием печи

В случае наличия проблем с подачей газа, существуют альтернативные способы применения отопительного оборудования. Неплохим вариантом является традиционная печка, однако такой способ подойдет только для небольших домов. Для двухэтажных вариантов альтернативой станут самодельные котлы отопления. Печи из кирпича с водяным отоплением станут оптимальным вариантом.

Несмотря на совмещение в данном варианте двух разных систем, самодельный котел в печку является одним из самых эффективных. Он позволяет осуществлять отопление большой площади, при этом расход топлива будет аналогичным традиционной печи.

Рис. 2 Кирпичная печь

Для работы печи может использоваться самодельный котел на угле или дровах. Также при желании можно чередовать эти варианты. Преимуществом подобной конструкции также является то, что самодельный печь-котел не требует наличия постоянной топки. Вполне достаточно будет поддерживать нужный уровень отопления при помощи печи, подкладывая необходимое количество угля или другого топлива. Печь позволяет поддерживать оптимальный микроклимат внутри помещения, независимо от климатических условий снаружи.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
