Электрический теплый пол в стяжку — подробная инструкция установки

Полусухая стяжка на теплый водяной пол

Особенность полусухой стяжки – пониженное содержание воды в составе, способствующее быстрому набору твердости и повышенным прочностным свойствам.


Процесс заливки стяжки для системы водяного теплого пола начинается с предварительных работ, суть которых заключается в очистке поверхности

Смесь, предназначенная для ускоренного формирования полусухой основы, включает следующие компоненты:

  • цемент с маркировкой М400;
  • крупный песок, очищенный от примесей;
  • фиброволоконный наполнитель.

Фиброволокно армирует массив и вводится из расчета 0,6–0,8 кг на 1 кубический метр состава. Эксплуатационная прочность обеспечивается также благодаря правильно подобранной пропорции портландцемента и песка, смешанных в соотношении 1:3. Насыщение смеси водой осуществляется постепенно до получения влажной и, одновременно, рассыпчатой консистенции состава.

Стяжка для теплого пола на базе полусухого состава обладает рядом плюсов:

  • уменьшенной по сравнению с бетоном продолжительностью твердения;
  • повышенными прочностными характеристиками;
  • незначительной усадкой в процессе набора прочности;
  • отсутствием трещин в массиве;
  • стойкостью к температурным перепадам.

Главные недостатки:

  • необходимость приложения существенных усилий при смешивании компонентов;
  • повышенная гигроскопичность полусухого состава;
  • образование пустот после трамбовки, вызванное проблематичностью уплотнения.

Полусухая технология положительно зарекомендовала себя при выполнении стяжки.


Необходимый объем стяжки просчитывается заранее

Укладка полусухой стяжки

Сейчас появились сухие смеси для стяжки, которые используют с добавлением небольшого количества воды. «Полусухая» стяжка обладает лучшими свойствами, чем обычная цементная.

Преимуществами стяжки, выполненной из готовых смесей можно назвать:

  • пористую структуру стяжки с высокими тепло- и звукоизоляционными свойствами;
  • отсутствие усадки, при высыхании не образовываются отслоения и трещины,
  • большую прочность;
  • меньшее время высыхания.

Стяжка полусухой смесью

Применяют «полусухие» стяжки с модификаторами и армирующим слоем.

Основание готовится следующим образом.

  1. Основание очищается от мусора, от отслаивающихся фрагментов. С особой тщательностью с помощью пылесоса удаляется пыль.
  2. Щели заделываются цементным раствором.
  3. На пол укладывается слой гидроизоляции (толстая полиэтиленовая пленка), который будет защищать стяжку от влаги. Кроме того, гидроизоляция улучшает звукоизоляционные и теплоизоляционные свойства.
  4. Низ стен оклеивается демпферной пленкой. Края гидроизоляции должны на 15 см выходить на стены.
  5. Измеряется перепад высот.
  6. Готовится и укладывается раствор согласно инструкции.

Смесь для полусухой стяжки с полипропиленовой фиброй

Приготовить раствор из сухой смеси не сложно. Производитель прилагает к своей продукции точную инструкцию, разъясняющую, как приготовить раствор для «полусухой стяжки». Степень готовности его проверяется следующим образом: в руку берем горсточку и сильно сжимаем, если будет просачиваться вода, значит в растворе излишек влаги. Правильно приготовленная смесь после сжатия превращается в плотный комок.

Полусухая стяжка с фиброволокном. Процесс укладки

Перед укладкой «полусухой» стяжки пол делится на зоны. Полусухой раствор укладывается частями в эти зоны и равняется правилом. Толщина стяжки, выполненной из полусухого раствора, не должна превышать 40 мм. После того, как уложен раствор, стяжке дают подсохнуть 20 минут и приступают к ее затирке и шлифовке с помощью затирочной машины. Эта техника не только делает ровной поверхность стяжки, но и утрамбовывает смесь. Покрытие получается качественным и прочным.

Укладка теплого пола в стяжку: основные правила

Что такое стяжка

Стяжка представляет собой слой бетонного раствора. При создании теплого пола ее приходится делать несколько раз. Стяжка теплого пола своими руками выполняется достаточно просто. Главное – в точности следовать инструкции, чтобы бетон не покрылся трещинами.

Первый слой наносится непосредственно на черновую поверхность. Данный слой стяжки не является обязательным – он нужен только для выравнивания поверхности. Второй слой наносится поверх теплоизоляции. Он нужен только для электрических полов. Третий слой является обязательным, независимо от того, будут ли находиться электрические кабели или трубы отопления в стяжке пола – на него укладывается напольное покрытие.

Состав стяжки

Стяжка для теплого пола состав может иметь разный, обычно используется смесь песка с цементом. Нередко в раствор добавляют щебень или керамзит для экономии цемента, а также пластификатор для улучшения свойств. В этом случае получается бетонная стяжка. Содержание цемента в смеси может быть разным, это зависит от выбранного напольного покрытия.

Если на стяжку будет укладываться ламинат, паркет, кафель или другие тяжелые материалы, то на 1 часть цемента берут 5 частей песка и 0,7 части воды. Когда планируют укладывать легкое напольное покрытие, например, линолеум, ковролин, то соотношение цемента, песка и воды будет 1:4:0,7. При добавлении в смесь щебня придерживаются такой пропорции: 1 часть цемента, 3 части песка и 5 частей щебня. Количество воды может достигать половины массы цемента. Независимо от состава смеси, рекомендуется добавить пластификатор для стяжки теплого пола. В качестве него может выступать клей ПВА. На 1 мешок цемента потребуется 1 килограмм клея.

Особенности выполнения стяжки

Несмотря на то, что жестких требований к стяжке нет, все же существуют некоторые правила, которым нужно следовать. Например, должна быть определенная толщина стяжки над теплым полом. Также нагревательные элементы должны монтироваться только на ровную поверхность. То же самое относится и к финишному слою стяжки, на который будет укладываться напольное покрытие. Для выравнивания поверхности чернового пола можно использовать как классическую стяжку, так и самовыравнивающиеся смеси.

При несоблюдении технологии ее обустройства в ней могут появиться трещины, появление которых приводит к проблемам во время эксплуатации теплого пола, а именно:

  • поверхность будет прогреваться неравномерно, обогрев помещения станет неэффективным;
  • из-за неравномерного прогрева пола появятся участки с повышенной температурой, что станет причиной перегрева нагревательных элементов и их выхода из строя.

Трещины свидетельствуют о неправильном выполнении стяжки. При их появлении следует незамедлительно принять меры.

Виды стяжки

Существует несколько видов стяжки:

  • обычная (мокрая), на основе песка и цемента;
  • полусухая;
  • сухая.

В последнее время многие предпочитают делать теплый пол на сухой стяжке. Смеси, использующиеся при ее создании, гораздо легче наносятся и быстрее застывают. Уже через несколько часов стяжка достаточно подсыхает, чтобы можно было переходить к следующим этапам создания теплого тепла. Это позволяет значительно уменьшить время ремонта, ведь для высыхания мокрой стяжки требуется целый месяц.

Выполнение сухой стяжки

Такую стяжку сделать гораздо проще, чем традиционную бетонную. Сначала на пол укладывают полиэтиленовую пленку или другой пароизоляционный материал. На пленку насыпают мелкий сухой материал, например, кварцевый или перлитовый песок, мелкозернистый шлак. Слой выравнивают и утрамбовывают.

Аналогично выполняется и обычная мокрая стяжка. Сложность работы заключается в приготовлении бетонного раствора (для помещений большой площади придется использовать бетономешалку) и в необходимости тщательно выравнивать поверхность. Не имея опыта, трудно получить абсолютно ровную стяжку, которая необходима, например, для напольной плитки.

Виды греющих кабелей для пола

Чтобы облегчить выбор, можно условно классифицировать провод, применяемый в устройстве теплых полов, по следующим характеристикам:

  1. Количество жил. Существует двужильный или одножильный кабель. Первый не требует обратного вывода к терморегулятору. Электрическая цепь замыкается с помощью специального наконечника. Преимуществом провода с двумя жилами является простота монтажа и возможность укладки в помещениях со сложной планировкой.

Тип провода. Различают резистивный и экранированный саморегулирующий кабель для теплого пола. Резистивный обеспечивает одинаковую температуру нагрева в любом отрезке провода, что не всегда удобно и практично, особенно для помещений с большой площадью.Экранированный саморегулирующийся греющий двужильный кабель для теплого пола самостоятельно меняет степень нагрева жилы в зависимости от температуры в помещении. Внутреннее устройство саморегулирующегося провода позволяет учитывать температуру окружающей среды на отдельных участках, таким образом, обеспечивая равномерный нагрев помещения.

Наиболее оправданным для небольших помещений является использование саморегулирующегося нагревательного кабеля для укладки тёплого пола. Высокая стоимость провода связана со сложным внутренним устройством, включающим в себя:

Две токопроводящих жилы.

Полупроводниковая матрица.

Стальная оплетка.

Оболочка из полиолефина.

Принцип работы саморегулирующегося греющего кабеля заключается в равномерном поддержании определенной температуры на каждом участке. Так, если часть провода проходит под ковриком, интенсивность нагрева в этом месте автоматически снизится.

Саморегулирующиеся кабельные секции в случае необходимости увеличивают температуру, например, в месте, где находятся окна или двери.

Двужильные нагревательные кабеля

Главным преимуществом двухжильных теплых полов является более легкий способ укладки. Второй конец провода с одной жилой необходимо возвращать к термостату. Технология укладки двужильного кабеля заключается в том, что в конце провода ставится специальная муфта, соединяющая электрическую сеть.

Еще один плюс двухжильного провода заключается в том, что проходящий электрический ток не меняет естественное электромагнитное поле в помещении. По этой причине во всех типах жилых помещений рекомендовано применение резисторных и саморегулирующихся двухжильных теплых полов.

Особо стоит отметить, преимущества применения саморегулирующегося двужильного кабеля. Главное отличие от резисторного аналога заключается в отсутствии необходимости подключения полов к терморегулятору. В результате применения обеспечивается равномерный прогрев поверхности. Срок службы саморегулирующегося кабеля 20 лет.

Весь срок эксплуатации гарантированно прослужат только качественные полы, известных производителей. Приобретать дешевый китайский провод неоправданно, по крайней мере, с финансовой стороны. Стоимость ремонта саморегулирующейся кабельной секции может превысить цену самого материала в несколько раз.

Обогрев пола с использованием саморегулирующего кабеля имеет множество преимуществ. Безопасность эксплуатации и отсутствие вредного воздействия на организм человека делает желаемым укладку двухжильных полов в жилых помещениях.

Одножильные кабеля для нагрева полов

Существует несколько преимуществ одножильного кабеля. Серди них:

  1. Низкая стоимость.

Большая предельная температура нагрева по сравнению с двухжильным кабелем.

Меньший расход электроэнергии.

Устройство одножильного электрического нагревательного кабеля теплого пола, следующее:

  1. К терморегулятору подключается один, так называемый «холодный» конец провода (тот, который не нагревается при пропускании электрического тока).

Повод прокидывают по помещению.

Второй конец возвращают и подключают к терморегулятору, замыкая, таким образом, сеть.

Принцип действия одножильного кабеля подразумевает наличие двух холодных, не нагреваемых концов, подключаемых к сети. Изготавливается провод в заводских условиях. Перед монтажом необходимо высчитать точный размер провода, потому что подрезать или добавить недостающий кусок не получится.

Качественный кабель имеет обязательную маркировку, указывающую на количество жил, полную длину, тип провода.

Толщина под системой

Перед самостоятельным монтажом водяного теплого пола следует узнать всю технологию, в том числе и какая толщина должна быть под трубами. В данном случае придерживаются следующих рекомендаций:

  • Под трубы необходимо выложить черновую заливку. Выполняют ее качественно, поскольку для исправления ошибок придется проводить демонтаж всего пола. На черновую накладывается практически вся нагрузка. Наличие погрешностей приводит к разрушению всего покрытия. Отмечается потеря тепла, поломка труб и разрушение финишного покрытия.
  • Состав для черновой заливки можно сделать самостоятельно. Для этого используют песок, цемент и пластификатор. Можно приобрести готовый мешок с сухой смесью.
  • Для черновой отделки используют пластификатор с расчетом 1 л на 100 кг цемента. При его отсутствии достаточно взять в работу клей ПВА, требуется аналогичное количество.

Стяжка должна укладываться под трубы слоем 2,5-3 см. Можно сделать немного больше, если планируется нагромождение помещения, включая дополнительную перегородку. Но не следует делать слой более 4 см, или менее 2 см. В противном случае выложенный пол начнет ломаться.

Шаг 5. Заливка стяжки под теплый пол

Завершающую стяжку делают после проверки системы отопления.

В трубы заливается вода и подается давление. Если за сутки не возникло протечек и больших расширений в трубах, заливают стяжкой теплый пол.

В электрическом полу проверяется система, а после она обесточивается и снимается терморегулятор до завершения отделочных работ.

Температура в помещении во время заливки раствора должна быть плюсовой. Пол должен заливаться за раз в одном помещение. Частичная заливка возможна в комнате с разными уровнями слоев.

Желательно делать отверстия в стяжке тонким металлическим предметом. Прокалывание позволит устранить образование воздушных пустот, поскольку воздух под тяжестью слоя не сможет сам выйти. А прокол решит эту проблему.

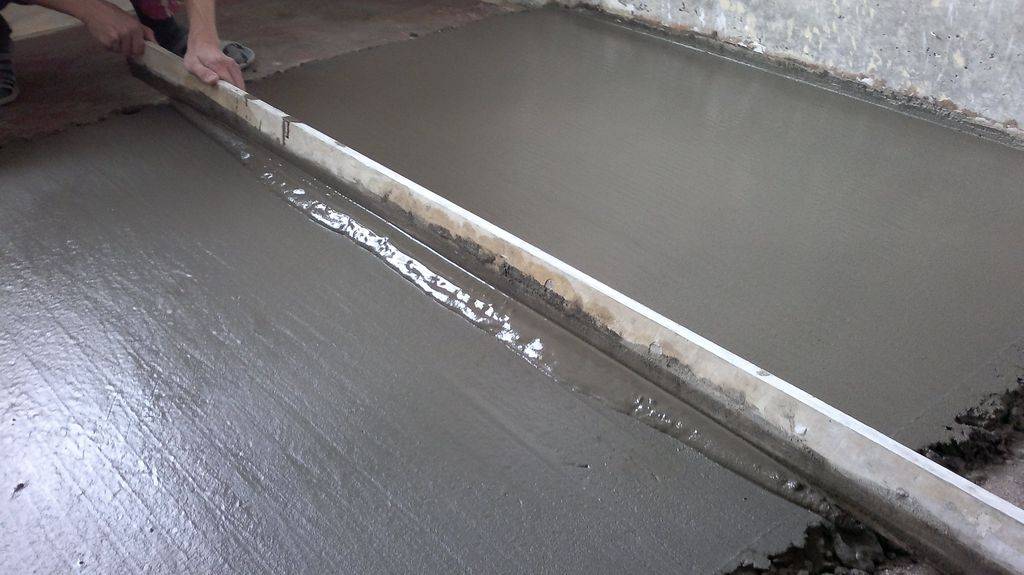

В больших помещениях после укладки элементов теплого пола делают маяки. Это своеобразные уровни, ориентируясь на которые, делают ровную стяжку. Располагаются они в полуметре от стены. Ширина между ними должна быть меньшей, чем у правила.

Маяки делают из металлического профиля, деревянных брусьев и из раствора. Независимо от вида маяк должен быть зафиксирован на поверхности пола.

Бетонирование теплого пола начинается с дальнего угла комнаты и заканчивается у двери. Приготовленный раствор высыпается между маяками и равномерно распределятся по поверхности, так чтоб раствор не был выше уровня маяка.

Специалисты советуют в небольших помещениях по периметру пола, от стены и до нагревательного кабеля, оставить полосу шириною 10-15 см. Она станет опорой для верхней бетонной стяжки.

После заливки раствора следует создать надлежащий уход за стяжкой. Для этого на протяжении недели 2-3 раза в день поверхность теплого пола смачивают водой, поскольку раствор должен затвердевать, а не высыхать.

Электрический теплый пол следует включать после полного высыхания стяжки. Кабель, включенный сразу после монтажа, повредится.

Как видим, устройство стяжки под теплый пол не сложное

Важно соблюдать необходимые технологии по изготовлению раствора и использовать качественный цемент. Спешить в этом деле нельзя, поскольку от правильного устройства зависит качество напольного покрытия и срок эксплуатации системы теплый пол

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

  • подготовка основы пола;
  • составление плана обогреваемой комнаты;
  • монтаж нагревательного контура;
  • монтаж точки подключения;
  • заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Теплый пол стержневого типа

Стержневой карбоновый пол — это стержневая конструкция, обогревающая помещение инфракрасными лучами дальней волны. В этом диапазоне отсутствует электромагнитное излучение. Особенность его в том, что нагревается не атмосфера, а предметы, присутствующие в комнате.

Тонкости работы и организации

В его составе содержатся карбоновые стержни, соединенные параллельно в эластичные маты шириной 0,8 м и длиной 25 м при помощи силового провода. Внутри «ковра» размещены нагревательные элементы. Внутренность стержней состоит из карбона, серебра, меди, а тепло выделяет первый из них.

Кроме стержней в составе такого пола есть температурный датчик и терморегулятор. Такой пол обладает свойством саморегуляции. Это значит, что количество тепла прямо пропорционально температуре. Недостатком является то, что монтаж его возможен только с применением стяжки, следовательно, о его демонтаже не может быть и речи.

Если на плоскость пола поставить любой предмет, теплоотдача в месте, занимаемом им, снижается, и стержни начинают выделять меньшее количество тепла, понижая, таким образом, температуру. Следовательно, терморегулятор здесь нужен только для управления мощностью, функцию предотвращения перегрева выполняет сам стержневой пол.

Принцип работы теплого пола

Подключение всей системы теплого пола к электрической сети осуществляется с помощью терморегулятора. Этот прибор специально предназначен для контроля за уровнем нагревания. Подключение электрического теплого пола выполняется в установленном порядке, а элементы системы нагрева укладываются по определенной схеме, в зависимости от используемых нагревателей и особенностей помещения.

Электрические нагревательные элементы могут быть нескольких видов и применяться в различных вариантах. Чаще всего, практикуется использование нагревательного резистивного кабеля. Это кабель с хорошей изоляцией, имеющий высокое электрическое сопротивление. При прохождении через него электрического тока, происходит нагрев с последующим выделением тепла, в соответствии с законом Джоуля-Ленца. По этому принципу работают практически все нагревательные элементы. Сечение обычных проводников и материалы для их изготовления подбираются таким образом, чтобы при значительных нагрузках обеспечивалось максимальное снижение тепловых потерь. В системах теплых полов, наоборот, используются элементы, способные в больших количествах выделять тепловую энергию в течение длительного времени. Основные эксплуатационные характеристики, при этом, остаются без нарушений. Конструкция электрического теплого пола включает токопроводящую резистивную нить, выделяющую тепло и слой изоляции из термостойкого ПВХ-пластита. Внутри этих кабелей проходит одна или две токопроводящие жилы.

Двухжильный кабель покрывается дополнительным изоляционным слоем. Он располагается между экраном из тонких медных проводков и термостойкой изоляцией жил. Первая жила является нагревательным элементом, а вторая – обычным токопроводящим проводником. Обе жилы расположены параллельно, благодаря чему снижается уровень излучения электромагнитного поля и его негативное воздействие на окружающих.

В процессе эксплуатации необходимо соблюдение определенного баланса между теплом, выделяемым нагревательным элементом и его отводом в сторону нагреваемого пола. Поэтому все участки пола, прилегающие к кабелю, должны иметь однородную структуру для равномерного распределения тепловых и механических нагрузок.

При решении вопроса, как подключить электрический теплый пол, нередко используются тепловые маты, которые почти ничем не отличаются от резистивного кабеля. Единственным отличием является специальная теплоизолирующая негорючая пленка, применяющаяся в качестве изоляции. Современные технологии представляют теплый пол, основой которого служит пленка, толщиной, примерно, 0,5 мм. В нее вмонтирован карбоновый полупроводник в виде тонких полос. Их нагревание также обеспечивается электрическим током.

В системах теплых полов нередко используется саморегулирующийся нагревательный кабель. Он оборудован лишь обычными токопроводящими жилами, у которых отсутствует функция нагрева. Между ними располагается матрица с большим количеством независимых полупроводниковых элементов, реагирующих на изменения температуры окружающей среды.

В случае охлаждения какого-либо участка такого кабеля, полупроводники внутри матрицы создают структуру в виде большого количества дорожек. Через них проходит электрический ток, нагревая сам кабель и окружающую его среду. Когда полупроводниковая структура достигает средней температуры, в ней происходит рост электрического сопротивления. За счет этого течение тока снижается и выделение тепла начинает уменьшаться. При сильном нагреве сопротивление еще больше увеличивается и проводимость на данном участке кабеля резко снижается.

Оба способа позволяют регулировать температуру обогрева без использования в схеме терморегулятора и температурных датчиков. В отличие от резистивных, саморегулирующиеся кабели не требуют однородной структуры полов для передачи тепла. Они позволяют создавать различные температурные нагрузки на отдельных участках, считаются надежными и удобными в эксплуатации.
