Как сделать монтаж пленочного теплого пола – пошаговое руководство

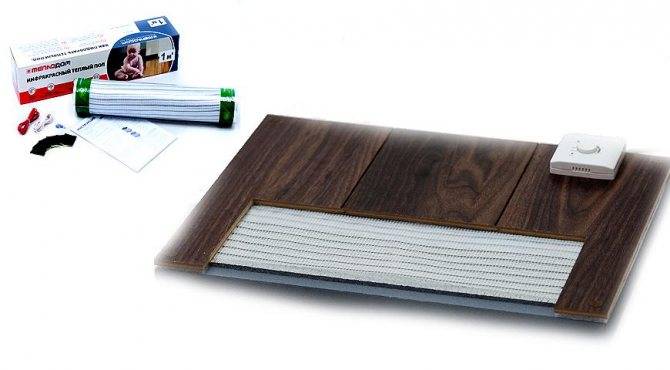

Укладка инфракрасного теплого пола под ламинат.

Когда схема хорошо перепроверена, то можно сразу же переходить к укладке инфракрасного теплого пола. Потребуется:

  • теплоотражающее покрытие;
  • термостат;
  • инфракрасная пленка.

Подготовка к укладке инфракрасного теплого пола под ламинат.

1. Хорошо очистить поверхность.

2. Покрыть теплоизоляцией.

3. Разрезать и уложить инфракрасную пленку.

4. Подключить к питанию.

5. Подключить датчики регуляции температуры, а затем тщательно изолировать все места соединения.

6. Тщательно все перепроверить.

7. Провести подключение пленочного теплого пола к электроэнергии. После этого данный пол готов к применению.

Пошаговая инструкция укладки инфракрасного теплого пола под ламинат.

Кроме того, для монтажа инфракрасного теплого пола под ламинат своими руками потребуется выполнить следующее:

1. Раскроить пленочные элементы, так как показано на схеме. При этом нельзя допускать, чтобы разрезались токовыводящие части.

2. Пленка обязана лежать лицевой стороной сверху. Расстояние не больше 10 см.

3. Контактные соединения склеить при помощи герметизирующей ленты.

4. Скотчем зафиксировать пленку с отражающим материалом, а также между собой.

5. Клеммы расположить в разрезе одной половиной, а другая должна находиться ниже пленки. Потом хорошо сжать плоскогубцами и отделить.

6. Терморегулятор расположить под пленкой и аккуратно зафиксировать битумной изоляцией. Причем желательно по центру, стараясь прикасаться рабочей стороной к черной излучающей полоске.

7. Провода, а также клеммы уложить в нишу, находящуюся в отражающем материале, закрепить скотчем.

Укладка ламината своими руками должна производиться согласно инструкции. И как только все будет окончено, выставить нужную температуру и наслаждаться теплом.

Причем следует помнить, что благодаря пленочному теплому полу, расход электроэнергии сводится, к самому минимуму, обеспечивая помещению максимальный комфорт. Затраты снижаются почти до 40 процентов. Да и сама установка минимальная. Так как приходится тратиться только на одну пленку.

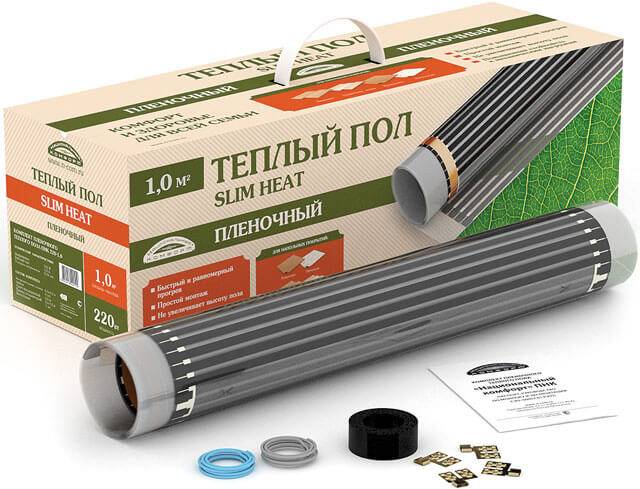

Комплектация пленочных теплых полов

Инфракрасный пленочный теплый пол поставляется в точке продажи в полной комплектации, в которую входят:

Инфракрасные пленочные маты со стандартной шириной в 50 или 100 см. Длина таких полос может варьироваться, однако не должна выходить за пределы 8 м. Обрезать полотнище под нужный размер можно по полосам разметки. Как правило, пунктирная линия с изображением ножниц проходит через каждые 25 см. Обрезку производят только по разметке, поскольку на этих участках размещают небольшие площадки с серебряным покрытием, которыми пленочный теплый пол подключают к питающим кабелям.
Клеммы, которыми производится подключение нагревательных элементов к кабелю питания. В некоторых случаях питающие кабели поставляются в комплекте с теплым полом. Кроме того, обычно в комплект входит битумная лента, которая служит изоляционным материалом

Приобретая пленочный пол, обратите внимание на наличие такой изоляции.
Термодатчик с кабелем нужной длины также входит в комплект. Он нужен для регулирования температуры нагрева.
Терморегулятор, то есть блок управления системой теплого пола

По типу регулирования он может быть электромеханическим или электронным. Вне зависимости от типа индикаторов, дизайна или схемы регулирования, подключение терморегулятора к термодатчику, нагревательным элементам и сети питания будет одинаковым.

Перед тем как уложить пленочный теплый пол, нужно правильно выбрать его удельную мощность. Стандартными показателями считаются 150 и 220 Вт/м2, иногда в продаже можно встретить и более мощные приборы – 440 Вт/м2. Однако в условиях городской квартиры достаточным показателем будет 150 Вт, поскольку в противном случае поверхность пленки будет нагреваться более 40 ℃, что пагубно влияет на состояние ламината.

Преимущества инфракрасных теплфых полов

Экономичность

Для укладки подобного теплого пола не нужна вторая стяжка после монтажа, что позволяет снизить затраты на ремонт на 25 %.

Безопасность для аллергиков

Данная система обеспечивает полное отсутствие конвекционных воздушных потоков, которые в обогреве считаются существенным недостатком: в процессе переноса теплого воздуха происходит и перенос пыли, что ведет к быстрой поломке обогревательного оборудования и доставляет неудобства людям, страдающим от аллергии.

Система устойчива к низким температурам, поэтому, например, теплые полы «теплодом» можно установить даже в местах, не предусматривающих постоянного проживания, например на даче или в гараже. Тепло начинает ощущаться сразу после включения теплого пола. У вас никогда не мерзнут ноги, а значит, вы реже простужаетесь.

Преимущества

Простой и быстрый монтаж. Установка пленочного ИК-пола не требует предварительных работ: затягивание клеем или заливание стяжки не понадобится. Такое покрытие можно устанавливать в сочетании с любым напольным покрытием.

Быстрый нагрев. В среднем пол прогревается за 2 минуты. Воздух в комнате тоже быстро нагревается. При этом температура у пола выше, чем у потолка. Терморегулятор позволяет установить желаемую температуру.

Польза для здоровья. Обеспечение комфортной температуры – не единственная польза, которую приносит устройство для самочувствия человека. ИК-пленка не выжигает кислород в помещении и не пересушивает воздух. Такое свойство особенно актуально для людей с болезнями дыхательных путей и суставов. К тому же теплые ИК-полы практически не формируют электромагнитные поля, в отличие от других подобных электрообогревательных систем.

Сфера применения

Пленочное оборудование широко используется для обогрева различного типа помещений. Система может выступать в качестве:

  • дополнительного отопительного устройства;
  • основного источника тепла.

Также теплый пол может устанавливаться для поддержки температуры отдельных участков помещения. Пленочный пол чаще всего применяют для обогрева;

  • жилых комнат;
  • санузлов;
  • подсобных помещений;
  • лоджий;
  • санузлов;
  • зимних садов;
  • общественных зданий;
  • спортивных залов.

Нередко пленочную систему обогрева используют в детских садах или игровых залах. Такую популярность устройство приобрело благодаря многочисленным положительным характеристикам, которые включают безопасность применения.

Критерии выбора

Модели выпускаемых теплых инфракрасных пленочных полов имею отличительные технические показатели. При выборе системы следует учитывать некоторые факторы:

  1. Качество и размер пленки. В характеристиках к изделию указывается характеристика и материал изготовления теплого пола. Чем плотней и больше имеет слоев пленочное покрытие, тем выше устойчивость к механическим повреждениям. Ширина рулона подбирается в зависимости от конструктивных особенностей помещения и его площади.
  2. Мощность. На величину такого параметра влияет размер отапливаемой комнаты и предназначение самой системы теплого пола. Для оборудования, которое устанавливается как основной обогрев, требуется достаточно высокий показатель мощности.
  3. Целостность и комплектация системы. При покупке теплого пленочного пола необходимо визуально осмотреть изделие, чтобы исключить наличия повреждений. Также проверятся наличие всех элементов входящих в комплектацию отопительного устройства.

Качественную систему инфракрасную систему теплого рекомендуется приобретать в специализированных магазинах, где предоставляется сертификат качества на продукцию и гарантия ее использования.

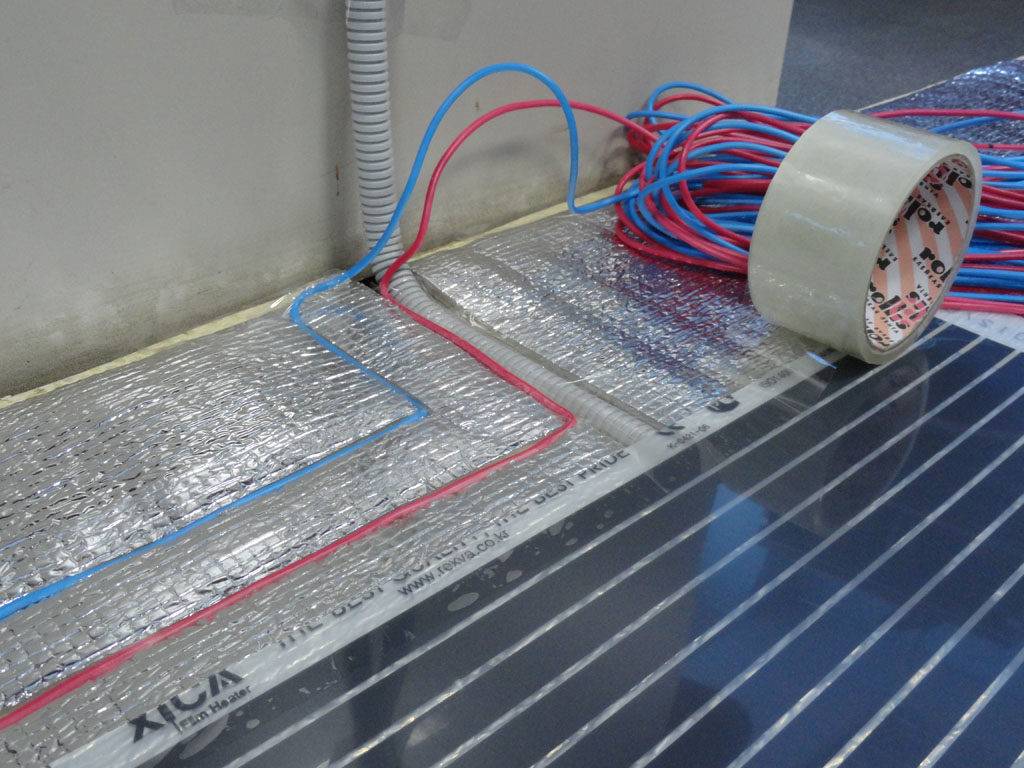

Подключение пленочного теплого пола

Для начала необходимо соединить между собой все ряды пленки. Для подключения используйте только те зажимы, которые шли в комплекте с пленкой. Использование других зажимов или подручных материалов может быть опасно. Все полосы пленки должны быть подключены параллельно, внимательно изучите схему подключения в инструкции к пленке. Обычно производители изображают ее очень наглядно.

Для экономии проводов следует соединять те стороны рядов, которые находятся ближе к терморегулятору. Контакты в местах разреза пленки на противоположной стороне ряда должны быть заизолированы специальными накладками, которые входят в комплект теплого пола.

Подключение контактов и проводов

Соединение проводов и контактов

Обжим контактов

Следующим шагом будет установка термодатчика, он должен быть расположен по центру полосы термопленки, но не слишком далеко от терморегулятора. Для того чтобы на месте установки датчика не образовался выступ, необходимо вырезать под него углубление в теплоизоляционной подложке.

Терморегулятор такой мощности подключается к 18 квадратным метрам пленки (не более)

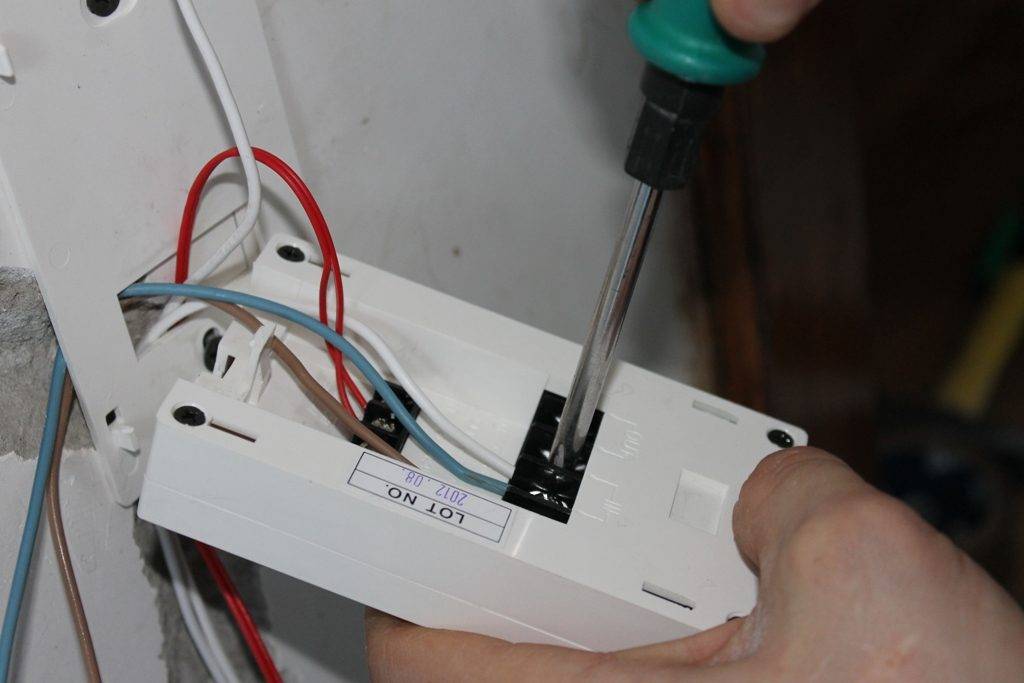

Подключение терморегулятора

Подключение терморегулятора

На дисплее виден режим работы

Завершающим этапом будет подключение термопленки и термодатчика к регулятору температуры и подключение всей системы к электрической сети через дифференциальный автоматический выключатель.

После того как подключение будет закончено, теплый пол необходимо проверить в работе. Включите нагрев на полную мощность и подождите несколько минут. Убедитесь, что пол греется, при этом отсутствуют неприятные запахи горелого пластика, а также искрение или пощелкивание.

Если теплый пол успешно прошел испытание, можно приступать к укладке защитного материала и финишного покрытия.

Монтаж инфракрасного теплого пола под ламинат

Тёплый пол под ламинат – это легко.

Watch this video on YouTube

Возможно заказать укладку инфракрасного тёплого пола под ламинат у профессиональных мастеров, но технология монтажа данного отопительного устройства проста, поэтому его можно устанавливать самим. Предварительно лучше посмотреть видео в интернете, о том, как сделать тёплый инфракрасный обогрев под ламинат на бетонный пол.

До начало работ нужно подготовить схему расположения греющей плёнки, обозначить участки фиксации регулятора и температурного датчика. Требуется также рассчитать данные по мощности устройства.

Материалы и инструменты

Чтобы смонтировать тёплый ИК пол под ламинат, надо запостись:

  • комплектом инфракрасной системы, в него входит плёнка, крепления, провода, изоляция, контактные клипсы;
  • термодатчиком;
  • терморегулятором;
  • подложкой с фольгированным слоем;
  • полиэтиленовой плёнкой;
  • изолентой;
  • строительным скотчем;
  • ножницами;
  • пассатижами и рулеткой.

Подготовка места для терморегулятора

Терморегулятор крепится к стене. Для его коробки и проводов которые идут к полу лучше продолбить штробы. Это позволит скрыть все коммуникации, и не пострадает дизайн комнаты.

Если не хочется продалбливать выемки, то провода можно спрятать в пластиковый желоб, который крепится к стене.

Выравнивание

На первом этапе требуется выравнять черновое основание. Для этого старое покрытие убирается, поверхность очищается от грязи. При наличии на плите перекрытия мелких ям, их можно просто заделать цементным раствором, предварительно прогрунтовав бетонное покрытие.

 Если основанием выступает не бетонный пол, а деревянный, и он неровный, укладываются листы фанеры.

Монтаж подложки

В качестве подложки под плёнку, используется фольгированный материал толщиной 2 — 3 мм, который отражает тепловое излучение. Такое покрытие существенно снижает потери тепла через основание, увеличивает эффективность системы.

Подложка стелиться в притык к стенам по всей комнате, фольгированной стороной вверх. Полосы кладутся встык. Чтобы изделие не смещалось, к основе оно крепится двухсторонним скотчем.

В материале нужно сделать прорези для размещения датчика, проводов и клемм, они не должны выпирать на поверхности.

Прежде чем укладывать плёнку, рекомендовано застелить основание гидроизоляционным материалом — полиэтиленом.

Укладка термопленки

Сначала, на подложке отмечаются места расположения плёнки согласно составленной схеме. Затем подготавливаются полосы нужной длины, они не должны быть больше 8 метров. Резать изделие можно только по специальным линиям.

В местах срезов, не задействованные контакты следует изолировать, для этого применяется битумный скотч.

Стелится плёнка медными полосами вниз, хотя есть модели, которые укладываются наоборот, поэтому предварительно надо прочитать инструкцию производителя.

 Подключение пола

Для подключения плёнки к питанию потребуется гибкий кабель имеющий негорючую изоляцию. Сечение провода выбирается в зависимости от мощности системы. К термостату кабель подсоединяется согласно приложенной документации, где канал L должен соответствовать проводу фазы, а N нулю.

Пошаговая инструкция по подключению выглядит следующим образом:

Сначала на медные полосы плёнки устанавливаются клеммы. Одна часть размещается внутри плёнки, другая снаружи.

Затем контакт фиксируется плоскогубцами.

К клипсам подсоединяются зачищенные провода, которые зажимаются.

Клеммы изолируются битумным скотчем.

Все кабели выводятся к термостату, и подсоединяются к нему.

Подключение датчика

Датчик устанавливается на черной графитовой полосе плёнки в запланированном месте, фиксируется на скотч. Он и ведущие от него провода к термостату помещаются в проделанные заранее пазы в подложке в гофро трубе. Кабель от датчика также подсоединяется к терморегулятору.

Подключение терморегулятора

На запланированном месте устанавливается регулятор. Запитывается термостат при помощи УЗО — специальное защитное устройство. Нельзя допускать скручивание проводов, в этих местах может произойти перегрев.

Рекомендовано заземлять систему, это гарантирует полную безопасность при использовании.

После полного подключения устройства необходимо обязательно проверить его в работе.

Некоторые предосторожности

Укладка пленочного пола под ламинат.

Несмотря на достаточную для своей толщины прочность, пленка все же подвержена механическим повреждениям, поэтому ее необходимо защитить.

Если в роли основного используется жесткий материал, как ламинат, то достаточно будет простой толстой полиэтиленовой пленки для защиты. Она укладывается сверху на пленочный пол.

При использовании ковролина, линолеума и подобных мягких материалов, теплый пленочный пол рекомендуют защитить более основательно и надежно. Тогда к полиэтиленовой пленке добавляют фанеру, древесную плиту. Они могут быть как очень тонкими, так и достаточно толстыми. Во время их укладки необходимо тщательно следить за тем, чтобы они не повредили пленку.

Если решено в качестве основного пола использовать плитку, то, вкупе с укладкой пленочного пола, этот процесс станет более трудоемким. Сверху на пленку ложится полиэтилен, а далее укладывается армированная сетка для строительных или малярных работ

Важно, чтобы она не проводила ток. Она фиксируется так, чтобы не повредить элементы нагрева, шины из меди, проводку

Далее кладется плитка на специальный плиточный клей. Процесс довольно прост, трудоемкость заключается в том, что нужно быть достаточно аккуратным: пленочный пол должен быть без складок, ровным.

Моменты, которым следует уделить внимание:

  • не монтируют при большой влажности и минусовых температурах;
  • запрещается сгибать ее острым углом на участке более 5 см;
  • гвозди для фиксации и подобное не применяют;
  • запрещается накладывать полосы, делать в них отверстия;
  • нельзя использовать более 10 метров погонных на кусок и применять такой с потреблением больше 10 А;
  • запрещается монтировать возле каминов и нагревательных приборов;
  • нельзя включать пленку в рулоне, использовать подложку с металлическими элементами.

И в заключение помните, что при затоплении нужно выключить подложку и просушить естественным методом. Главное, пол не используют для сушки влажных предметов. Удачи!

Укладка нагревательной пленки

Согласно подготовленной заранее схеме производят раскрой и раскладку по площади комнаты нагревательной пленки. Разрезая пленку и перемещаясь по ней после укладки, следует быть аккуратными, чтобы не повредить токопроводящие и излучающие сегменты. Если это произошло, бракованный участок следует изъять.

По линии среза следует заизолировать все оголенные контакты, которые не понадобятся для подключения пленки к сети. Для этих целей в комплекте с материалом поставляется битумная лента.

Располагать отрезки пленки следует медными элементами вниз. При этом зафиксировать положение нагревательных элементов относительно друг друга и на подложке можно с помощью скотча.

Клипсы-клеммы вставляют в специальные зазоры в пленке, а выступающие части утапливают в толще подложки. После этого клипсы обжимают для последующего подключения нагревательного элемента к кабелю питания.

Разложив кабель согласно схеме, зачищаются концы и коммутируются с клеммами, после чего производится их обжимка.

При укладке нагревательных элементов важно не забыть о термодатчике. Располагают его под термопленкой, примерно в центре полотна таким образом, чтобы его рабочий элемент приходился на излучающую темную полосу

Зафиксировать датчик можно битумной лентой, поставляющейся в комплекте с пленочным полом.

Кроме того, после коммутации проводов в клеммах, их также следует заизолировать битумной изолентой. Ее крепят поверх и снизу клеммы, совмещая края между собой, чтобы добиться полной герметичности соединения.

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

  • 80% площади – в качестве основного отопления;
  • 40-50% площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.


При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 – 20 сантиметров

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.


Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество.

Все они условно делятся на два вида:

  1. Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
  2. Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.


Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте далее.

Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку

Подготовительные работы

Предварительные процедуры разделяют на две части – расчет и приобретение требуемых материалов, а также подготовку напольного покрытия в помещении. Существует простой способ расчёта тепловой мощности нагреваемого пола, по сути, он равен произведению площади обогрева на коэффициент потребления электрической энергии Вт/кв.

После выполнения указанного расчета стает известно, какое количество мощности необходимой для обогрева одного кв.м помещения. Перемножив площадь комнаты на полученный результат, станет известна суммарная мощность, достаточная для нагревания помещения. После можно отправляться в магазин для подбора нагреваемого пола. На упаковке указаны его силовые параметры.

Устройство пленочного теплого пола не отличается сложностью и напоминает слоеный пирог, состоящий из тепловой, гидравлической изоляции и армирующей сетки. При покупке теплого пола лучше подстраховаться и приобретать продукцию от известных изготовителей. Кроме этого продавец обязан по первому требованию показать сертификаты безопасности и гигиеничности. Дело в том, что востребованность этой продукции привела к тому, что на рынке присутствует много поддельной продукции, использование которой небезопасно.

Установку пленочного теплого пола начинают с соответствующей подготовки поверхности. Она производится в несколько операций. Во время первой выполняется зачистка поверхности от пыли и мусора. Во время второй сооружают пласт гидравлической изоляции. Этот слой должен заходить на стену на высоту 100 мм. Нельзя забывать и о компенсирующей ленте, она восполняет тепловое расширение во время нагревания.

Тепловая изоляция нужна для того, чтобы вырабатываемая энергия не уходила в пол. Она может быть изготовлена из фольгированной подложки, например, из пенофола. Такой изоляции достаточно, если пол будет использоваться для хождения по нему. Если нагреваемый элемент применяется как средство основного нагревания, то придется укладывать экструдированный пенополистирол толщиной 20-50 мм. Поверх такого теплоизолятора может быть смонтирован армирующий пласт, как правило, это специальная сетка.

Укладка пленочного пола

Пленка ИК теплого пола должна разрезаться и укладываться согласно предварительно подготовленного плана (схемы). Как только она готова, можно производить ее распределение по поверхности, после чего зафиксировать при помощи липкой ленты (скотча). Пленка должна укладываться на теплоизоляцию.

Есть определенные требования, которые запрещают определенные действия при монтаже нагревательных элементов. Пленка не должна крепиться по всему своему периметру. Достаточно выбрать лишь несколько мест, а для склеивания выбирать скотч с двумя липкими сторонами.

Что касается теплоизолятора, то он не должен иметь фольгированную основу. Монтаж инфракрасного теплого пола под ламинат должен осуществляться медными лентами, проводящими ток, к теплоизолятору. Укладку нагревательных элементов следует по длине всего помещения. Меньше будет проводов и мест соединения, если длина пленки будет доходить до максимума. При этом у реализаторов теплых полов следует учитывать то, какой максимальной длины может один отрезок пленки. По плану лучше всего устраивать места соединения проводов недалеко от стен или в идеале – под плинтусом или рядом с ним.

Также осуществляется подключение всех датчика теплого пола к электросети. До укладки ламината в качестве напольного покрытия следует проверить работоспособность системы отопления, чтобы в дальнейшем не производить демонтаж покрытия пола. Не лишним будет произвести измерение при помощи тестера оммического сопротивления системы.

Поверх инфракрасного теплого пола до монтажа ламината следует проложить слой гидроизоляции в виде полиэтиленовой пленки. Перекрытие каждого последующего ряда должно составлять 30-40 см. Стыки между собой проклеиваются скотчем.

Подключение пола к электропитанию

Когда вы закончили с размещением полос инфракрасной пленки, самое время заняться непосредственно подключением пленочного теплого пола к сети.

Для этого следуйте простым рекомендациям:

  1. Подготовьте провода с сечением не менее чем по 2,5 кв. мм, зачистите их и подведите к установленным ранее зажимам.Прикрепите провода пассатижами и заизолируйте с двух сторон, используя по два отрезка битумной изоляции;

Установите терморегулятор в выбранном заранее месте. Желательно, чтобы он расположился как можно ближе к розетке;

Уложите монтажные провода под плинтус или в углубление теплоотражающего материала;

Еще раз проверьте, чтобы все срезы и соединения были тщательно заизолированы!

Воспользуйтесь вложенной в комплект инфракрасного пола схемой и подключите провода к терморегулятору в указанной последовательности;

С помощью битумной изоляции поместите датчик температуры под нагревательный элемент пола. Выберите для этого такое место, где нагрузка на прибор будет минимальной.

Осталось только подключить электропитание к самому терморегулятору.

На этом этапе, если вы не являетесь профессиональным электриком, лучше все же воспользоваться помощью специалиста.

Если же решите действовать самостоятельно, помните, что регуляторы мощностью свыше 2кВт следует подключать через отдельный автомат.

Чтобы протестировать конструкцию, установите температуру не более чем на 30 °С и проверьте по отдельности каждую полосу инфракрасной пленки. Если все они равномерно нагреваются, значит, теплый пол установлен правильно.

С помощью отвертки-индикатора проверьте места изоляции и подключения проводов. Искрения или нагрева здесь быть не должно.

После того, как вы убедитесь в исправности системы, накройте ее полиэтиленовой пленкой или другим подходящим защитным материалом. Все места соединения проклейте скотчем.

После этого можете приступать к установке напольного покрытия.

Выгодный вариант подогрева

Инфракрасная отопительная плёнка считается наиболее простым вариантом для монтажа тёплого пола. Принцип действия заключается в применении физических свойств инфракрасного излучения. Тепло от излучающих карбоновых элементов равномерно распространяется по поверхности, в то же время, нагревая все окружающие предметы.

Основные преимущества:

  1. Бесшумная работа.
  2. Простота установки (монтажа) монтажа.
  3. Не снижает кислород в помещении.
  4. Не издаёт запахов и вибрации.
  5. Экономия электроэнергии. Потребление мощности составляет не более 50-60 Вт на 1м площади.

Так же стоит отметить, что инфракрасное излучение не оказывает никакого вреда на организм человека. Не вызывает запылённости помещения (движения пыли) при её оседании. Тем самым считается безвредным вариантом для аллергиков.

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеля

ПомещениеМощность, Вт/м2
Коридор, кухня90-140
Санузел, ванная комната170-190
Балконы, лоджииДо 200
Жилые помещенияДо 130

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
