Монтаж системы отопления из полипропилена своими руками

Комплектующие и правила пайки труб из полипропилена

Виды фитингов для полипропиленовых труб

Соединение полимерных труб может выполняться нескольким способами – пайкой, разъемными или неразъемными фитингами, склейкой. Для установки водяного отопления своими руками из полипропилена лучше всего подойдет диффузионная сварка. Основным соединительным элементом в этом случае являются фитинги.

Важно, чтобы качество приобретаемых компонентов не уступало трубам. Все фитинги для труб из полипропилена для отопления не имеют армирования

Это компенсируется более толстой стенкой. Они отличаются внешним видом и областью применения:

  • Муфты. Предназначены для соединения отдельных труб в единую магистраль. Могут быть как одного диаметра, так и переходными для состыковки трубопроводов с разливным сечением;
  • Уголки. Область применения – изготовление угловых участков магистралей;
  • Тройники и крестовины. Необходимы для разделения магистрали на несколько отдельных контуров. С их помощью делается коллектор для отопления из полипропилена;
  • Компенсаторы. Горячая вода провоцирует температурное расширение трубопроводов. Поэтому перед тем как спаять отопление из полипропилена следует установить компенсационные петли, которые не дают появиться поверхностному натяжению в магистрали.

Во время монтажа отопления из полипропилена необходимо применять специальный тип запорной арматуры, предназначенной для пайки.

Самостоятельная пайка полипропиленовых труб

Набор инструментов для пайки полипропиленовых труб

Для того чтобы сделать отопление из полипропилена следует приобрести минимальный набор инструментов. В него входят паяльник для труб, специальные ножницы и торцеватель. Последний необходим для зачистки патрубков от армирующего слоя в районе пайки.

Перед пайкой отопления из полипропилена следует отрезать нужный размер трубы. Для этого предназначены специальные ножницы с основанием для патрубка. Они обеспечат ровный срез без перекоса.

Для самостоятельного монтажа отопления из полипропилена потребуется выполнить следующие действия:

  1. Обезжирить место пайки на патрубках.
  2. С помощью торцевателя удалить армирующую прослойку из зоны нагрева.
  3. Включить паяльник и выставить его на определенную температуру.
  4. После нагрева зеркала установить патрубок и муфту в насадки. Нельзя делать осевые вращения во время нагрева полипропилена.
  5. После определенного промежутка времени состыковать патрубок и муфту между собой.
  6. Дождаться окончательного остывания.

Порядок пайки полипропиленовых труб

По такой технологии можно сделать надежную систему отопления из полипропилена своими руками. Преимущество данного метода заключается в возможности осуществления пайки на уже смонтированных участках магистрали. Таким способом можно оперативно выполнять ремонт отопления частного дома своими руками из полипропилена.

Важным моментом во время самостоятельной пайки водяного отопления из полипропилена является время нагрева заготовок. Оно зависит от диаметра трубы и толщины стенок. При недостаточном расплавлении материала процесс диффузии будет низок, что со временем приведет к расслоению стыка. Если же перегреть патрубок и муфту произойдет испарение части материала, и как следствие – сильное уменьшение наружных габаритов. Поэтому для монтажа отопления из полипропилена следует придерживаться рекомендуемого времени нагрева пластика в зависимости от его диаметра и толщины стенки.

Таблица для пайки полипропиленовых труб

Во время самостоятельной установки из полипропилена своими руками необходима хорошая вентиляция в помещении. При испарении пластика его летучие компоненты могут попасть в органы дыхания.

Виды полипропиленовых труб

На всем протяжении изделия производитель делает маркировку. В ней указываются вид материала, номинальное давление, температура эксплуатации, диаметр, толщина стенки, защита от ультрафиолета.

В зависимости от материала стенки выделяются трубы:

  • Монолитные. Служат для транспортировки жидкостей при невысоком давлении и температуре. Применяются для водопровода, в поливочных системах. Обозначаются как PPH, PPB. Номинальное давление PN15, PN 20.
  • Рандомсополимерные. Применяются в водопроводах и при организации низкотемпературного отопления — тёплые полы. Обозначаются PPR. Номинальное давление PN20 – PN 25.
  • Термостойкие армированные — PPS. Прочность таких труб выше металлопластика, применяются в системах отопления. Номинальное давление PN 25. Выдерживают температуру 95 °C, используются в любых системах отопления частных домов.
  • Армированные. Стенки полипропиленовых труб могут выполняться как из монолитного полипропилена, так и усиливаться стекловолокном или алюминиевой фольгой. Армирование нужно для увеличения прочности, долговечности и снижения линейного расширения.

Важно! В системах отопления наиболее универсальны и широко используются композитные — армированные стекловолокном изделия

Канализационная система из ПП труб

Как уже отмечалось ранее, трубы из полипропилена сегодня активно используются при обустройстве канализации. Процедура монтажа в данном случае имеет свои нюансы.

Трубы из полипропилена

Внутренняя канализация

Существует ряд правил, которые нужно соблюдать при оборудовании канализации в доме.

  1. Трубопровод укладывается под наклоном в направлении канализационного стояка (около 3 см на погонный метр).
  2. Если помещение не отапливается, то трубы дополнительно утепляются минеральной ватой.
  3. Нельзя выполнять резкие повороты под углом в 90ᵒ, вместо этого используются так называемые полуотводы.
  4. Вентиляция фанового типа – обязательная составляющая канализации, которая предотвратит проникновение неприятного запаха в жилище.
  5. Унитаз подключается лишь после раковины, в противном случае произойдет срыв водяного затвора.

Наружная канализация

Трубы канализационные наружные

Шаг первый. Определяется диаметр труб, зависящий преимущественно от количества людей, проживающих в доме.

Шаг второй. От стояка канализации роется траншея к септику или выгребной яме. При этом соблюдается уклон, зависящий от линии промерзания почвы, или трубопровод утепляется минватой.

Прокладка канализационных трубПрокладка канализационных труб

Шаг третий. Дно покрывается «подушкой» из песка. Ее толщина должна составлять минимум 20 см.

Прокладка наружной канализации

Шаг четвертый. Прокладывается трубопровод

Важно избегать возможных его провисаний, иначе соединения в скором времени разрушаться

Горизонтальное бурение траншеи для трубопровода выполняется при помощи специального оборудования с домкратами-насосами нажимного действия. Бурение происходит с помощью стального конусообразного наконечника. Подобная технология используется при строительстве:

  • авто- и Ж/Д дорог;
  • трубопроводов в подвалы;
  • магистралей к рабочим колодцам.

Монтаж ПП трубопровода своими руками поможет существенно сэкономить, но лишь при условии грамотного выполнения.

↑ Поэтапная сборка контура отопления из ПП труб

Разберем подробно сборку полипропиленового контура отопления в соответствие со всеми нормами и правилами. Перед началом монтажа требуется внимательно осмотреть все устанавливаемые элементы. Трубы и фитинги должны быть чистыми и без повреждений.

Специалисты советуют использовать детали одного бренда.

В помещении должно быть не меньше + 5°С.

Стыкуют между собой пластиковые элементы контура отопления 3-мя видами сварки:

  1. Полифузная.
  2. Электромуфтовая.
  3. Стыковая.

В процессе сборки домашнего контура отопления также используют фитинги с резьбой, которые позволяют устанавливать запорную арматуру из металла.

На пластиковых трубах не нарезают резьбу для соединения. Их сваривают с фитингами специальным электрическим паяльником.

Особенности монтажа

Пластиковые трубы для отопления подгоняются по длине с помощью трубореза или специальных ножниц. Благодаря этому инструменту получается ровный и чистый рез, что позволяет надёжно соединять трубы с фитингами.

Если требуется сделать переход с пластиковой трубы на металлическую, то на неё устанавливается специальный переходник с запрессованной латунной втулкой с резьбой.

 Затягивают этот переходник специальным ленточным ключом, если на нём нет профиля под обычный ключ.

Полипропиленовые трубы традиционно сваривают с фитингами аппаратом полифузной сварки. В комплектацию данного электрооборудования входит набор насадок разных диаметров, которые позволяют паять трубы и фитинги необходимого сечения.

Перед сваркой на паяльник устанавливают насадки требуемого размера.

После чего на паяльнике выбирают оптимальную температуру нагрева в пределах 250-270°С. Затем ожидают, когда устройство нагреется. О достижении рабочей температуры говорят погасшие индикаторы нагрева.

Некоторые аппараты комплектуются контактным термометром, позволяющим определять температуру нагрева с точностью до 1°С.

Выбираем источник обогрева

Прежде чем приступать к монтажу трубопровода из полипропилена, следует определиться с источником обогрева. Это повлияет на общую схему системы отопления и выбор дополнительных элементов.

Газ

Считается весьма экономичным и экологичным видом топлива. Впрочем, об экономичности уместно говорить только в том случае, если дом уже газифицирован или хотя бы располагается неподалеку от магистрального газопровода. В противном случае подключение к удаленной сети обойдется хозяину в круглую сумму.

Оптимальный вариант для устройства отопительной системы на газовом топливе – современный газовый котел настенного типа, оборудованный комплексом необходимых приборов и защитных механизмов, обеспечивающих максимальную автоматизацию процессов управления системой.

Еще один плюс такого решения – возможность отказаться от столь привычного для частных домовладений дымохода. Современные газовые котлы комплектуются закрытой камерой сгорания, подведение кислорода и отведение отработанного воздуха от которой осуществляется посредством тонкой трубки.

Электричество

Еще один экологичный способ обогрева помещения, хотя и более дорогостоящий, нежели газ. Для обеспечения работы системы отопления потребуется специальный котел, оснащенный средствами безопасности, насосом для циркуляции теплоносителя (в зависимости от выбранной схемы) и расширительным бачком.

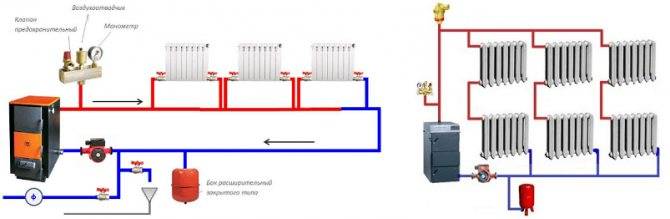

Твердотопливные системы

Отличаются более высокой температурой теплоносителя на выходе из котла, что накладывает повышенные требования к организации системы безопасности.

2 Выбор типа труб на основе полипропилена для частного дома

Отопительная система в частном домовладении имеет некоторые отличия от таковой в многоквартирном доме. Основные из них следующие:

  • Возможность самостоятельного проектирования с изменение готового проекта «на ходу», что открывает большие возможности для реализации различных схем монтажа.
  • Невысокое магистральное давление и практически полное отсутствие гидроударов.
  • Выбор теплоносителя в системе определяет собственник частного дома. Имеется возможность поменять теплоноситель в любое время.
  • Небольшая протяженность трубной магистрали исключает воздушные пробки.
  • Установка циркуляционного насоса позволит увеличить скорость потока теплоносителя и обеспечит более равномерное распределение тепла по всему строению.

Существует широкий выбор размеров труб из полипропилена

Современная промышленность предлагает широчайший выбор типов и размеров труб из полипропилена. Чтобы грамотно подобрать необходимый вариант для конкретного частного дома, перечислим наиболее распространенные полипропиленовые трубы, предлагаемые на рынке, с указанием эксплуатационных характеристик.

Труба PN-10

Полипропиленовые проводники этого типа производятся с наружным диаметром 20 – 110 мм и внутренним 16,2 – 90 мм. Толщина стенок материала при этом составляет от 1.9 до 10 мм, в зависимости от диаметра. Изготавливаются из тонкостенного полипропилена чаще всего однослойного, который имеет рабочую температуру до 20 С и давление до 1 МПа. Реализуется отрезками по 4 метра. Такие трубы нельзя применять в системах отопления, они предназначены для бытовых нужд по подаче холодной воды на небольшие расстояния без давления в магистрали.

Труба PN-16

Данный тип изделий характеризуется более толстыми стенками по сравнению с вышеописанным вариантом. При этом внешний диаметр идентичен изделиям PN-10, а вот внутренний немного меньше – он варьируется от 14,4 до 79,8 мм. Диапазон рабочих температур теплоносителя – от 0 С до 60 С, а рабочее давление 1,6 МПа. Форма выпуска – отрезки по 4 м. Стоит отметить что данный тип труб в отоплении используется достаточно редко, так как верхний предел выдерживаемых температур в 60 С низок для систем отопления, а стоимость таких изделий сравнима со стоимостью более функциональной продукции. Рекомендуется применять такие проводники для монтажа теплых полов, где эксплуатационная температура обычно не выше 50 С, или для горячего водоснабжения.

Труба PN-20

Изделия характеризуются как универсальные проводники, используемые для отопления и подачи горячей воды. Однако при использовании в магистралях отопления частного дома, рекомендуется монтировать из них только обратный водопровод, так как температура подаваемого теплоносителя от индивидуального котла отопления в отличие от магистрали центрального отопления, может доходить до 100 С, а максимальная эксплуатационная для этого типа проводников составляет 80 С. Имеют двухслойную структуру, что обеспечивает повышенную прочность и пластичность. Внешний диаметр – от 16 до 110 мм, внутренний – от 10,6 до 73,2 мм, при толщине стенок 1,6 – 18,4 мм. Как видно из названия, максимальное рабочее давление составляет 2 МПа. Использование данной продукции целесообразно для обустройства теплых полов, обогреве теплиц, горячего водоснабжения, при монтаже отопительной магистрали в квартирах с центральным отоплением.

Трубы PN-25

Являются наилучшими для обустройства систем отопления в частном доме. Благодаря двухслойному исполнению и наличию алюминиевого или стекловолокнистого армирования между слоями, обладает повышенными эксплуатационными характеристиками. Такие изделия способны выдержать постоянную температуру наполнителя до 95 градусов, имеют улучшенные прочностные характеристики, высокие теплоизоляционные свойства. Внешний диаметр труб PN-25 варьируется от 21,2 до 77,9 мм, внутренний – от 13,5 до 50 мм. Форма выпуска стандартна – отрезки по 4 м.

Внутренний армирующий слой снижает коэффициент расширения трубопровода, что уменьшает деформационные микроповреждения полипропилена и увеличивает срок службы изделия.

Маркировка труб из полипропилена

В настоящее время на рынке большое разнообразие продукции данного сегмента, которая имеет следующую маркировку:

  1. PN 10 — ставится на обычных полипропиленовых трубах с  однородной структурой. Они рекомендованы для использования в системах водоснабжения с температурой воды до 20 градусов и давлением до 10 атм. Трубы с данной маркировкой обычно имеют диаметр от 20 до 110 мм.
  2. PN 16 — обозначает однослойное изделие, которое подходит для укладки в тёплые водяные полы. Допустим нагрев теплоносителя до 80 градусов и давление до 10 атм. Диаметр контуров такой же, как PN 10, но толщина стен значительно больше.
  3. PN 20 — маркировка однородных труб, у них разрешённый уровень нагрева циркулирующего теплоносителя до + 95 градусов. Рабочее же давление в этом случаи не более 6 атм, а диаметр от 20 до 110 мм.
  4. PN20 AL (PN20 GF) — ставится на полимерах с алюминиевой армирующей прослойкой или стекловолоконной. Остальные же показатели совпадают с PN 20. Отличается данный вид от других расходных материалов коэффициентом теплового расширения — он меньше.

 Очень важно учитывать данную маркировку при выборе изделия для тех или иных условий эксплуатации, от этого зависит эффективность тёплого пола

Способы прокладки полипропиленовых труб

Так, со стыковкой труб вроде как разобрались. Теперь хочу рассказать вам, как нужно производить прокладку системы отопления в частном доме. Существует несколько способов:

  • открытый – в этом случае детали инженерной сети просто закрепляются вдоль стен и декорируются (или вовсе не декорируются);
  • скрытый в стенах – трубы после окончания сборки замуровываются в стены;
  • скрытый в полу – трубопроводы отопительной системы маскируются под бетонной стяжкой пола.

В принципе, если рассуждать с технической точки зрения, способ прокладки труб отражается только на визуальном восприятии помещений. А на эффективность работы системы не влияет. Так что подумайте, стоят ли затрачиваемые усилия достигаемого результата. Ведь проштробить стены, а потом заделать трубы – дело не из легких.

Кстати, сразу предупрежу, что скрыто могут прокладываться только трубы с неразъемными соединениями, армированные стекловолокном или фольгой. Так как только они имеют очень маленький коэффициент теплового расширения.

Открытая прокладка труб

Открытая прокладка труб отопления проста, но детали инженерной системы портят интерьер помещений.

Здесь говорить особо нечего. Необходимо просто навесить на стены радиаторы отопления, установить котел, а затем соединить все эти элементы полипропиленовыми трубами.

Чтобы все выглядело аккуратно, изделия следует закрепить на стенах с помощью специальных кронштейнов.

Скрытая прокладка труб

Суть скрытой прокладки состоит в маскировке труб отопления под стяжкой пола или в стенах.

Это более трудоемкий в реализации процесс, поэтому, чтобы вы могли сделать осознанный выбор, перечислю преимущества и недостатки рассматриваемого способа.

На мой взгляд, и я об этом уже говорил, единственный плюс подобного варианта – это красиво выглядящий интерьер помещения.

Что касается недостатков, то их множество:

  1. Высокая трудоемкость и материалоемкость. Понадобится штробить стены и устанавливать туда трубы. Это намного сложнее, чем просто закрепить их на клипсы.
  2. Большие теплопотери. Часть тепловой энергии труб, которые замурованы в стены, передается самой конструкции, что снижает эффективность работы отопительной системы.
  3. Сложность эксплуатации. В случае аварии необходимо выполнить демонтаж декоративной отделки, чтобы добраться до протечки. Иногда это приводит к необходимости повторной отделки комнаты.
  4. Дороговизна. Большое количество материалов и трудоемкость влекут за собой значительные затраты денежных средств на создание такой системы.

Технология скрытой прокладки труб

У сына на даче я делал отопление методом открытой прокладки. Но вам расскажу и технологию монтажа труб скрытым методом.

Итак, приступим:

  1. Сначала нужно установить котел и радиаторы отопления. Чтобы защитить последние от повреждения, я не рекомендую снимать с них полиэтиленовую и картонную упаковку до тех пор, пока все отделочные работы в помещении не будут закончены.

Первым делом монтируются радиаторы отопления.

  1. Затем проводится разметка мест будущей прокладки труб. Я обычно это делаю обычным маркером прямо на стенах.
  2. После этого можно штробить. Беру болгарку и прорезаю две дорожки на таком расстоянии друг от друга, чтобы в получившуюся канавку влезала труба (с небольшим зазором). Затем беру перфоратор и выдалбливаю углубление зубилом.

Штробы должны быть чуть шире и глубже, чем используемые трубы.

  1. На следующем этапе паяется система и соединенные трубы вставляются в штробы. Чтобы труба не шевелилась, я всегда креплю детали на пластиковые клипсы.

Еще раз напомню, что согласно СНиП скрыто могут прокладываться только трубопроводы с неразъемными соединениями. То есть, если вы используете металлопластиковые трубы с резьбовыми фитингами – замуровывать их в цемент ни в коем случае нельзя.

  1. Затем можно подключать трубы к отопительным приборам.

Уложенные в штробы и подключенные к радиаторам трубы.

  1. Как только все соединения выполнены, можно выполнять опрессовку. Для этого используется прибор, который нагнетает в трубы воздух до определенного давления. Этот процесс позволяет выявить негерметичные соединения, которые будут подтекать при заполнении труб теплоносителем.

Опресовка системы отопления позволяет выявить недостатки монтажа до заполнения труб теплоносителем.

  1. Только после проведения всех испытаний и пробного пуска отопительной системы можно выполнять заделку штроб цементным раствором.

Место радиаторов в системе отопления

Использование радиаторов в обогреве жилых помещений играет на сегодняшний день ключевое значение. Не все жилые объекты, особенно квартиры в многоэтажных домах, могут быть переоборудованы на внутрипольный обогрев. Поэтому основную работу по обогреву внутренних жилых пространств выполняют радиаторы или старые добрые и хорошо знакомые нам, батареи.

Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Передача тепла осуществляется за счет большой нагревательной поверхности нагревательного прибора. В современных моделях имеется ряд технических усовершенствований, благодаря которым стало возможным осуществлять подключение в самых разных вариантах и при любой схеме разводки.

в старых чугунных и стальных батареях имелось всего один верхний и один нижний патрубки, через которые подается горячая вода и осуществляется выход обратки.

В современных моделях помимо основных патрубков подачи и выхода, имеются встроенные воздухоотводчики. Такая конструкция батарей кардинально изменила качество функциональности отопительной системы. При наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.

Во многом, благодаря современным моделям батарей отопления стало возможным выбирать наиболее удобную схему подключения, ставить нагревательные приборы в тех в местах жилого помещения, в которых они максимально эффективны. Качество работы отопительного водяного контура зависит от правильно сделанной обвязки. Процесс является необходимым, если вы используете трубопровод, сделанный из полипропиленовых труб.

Важно! При наличии металлических стояков обвязка делается из других расходных материалов. Это могут быть металлические медные трубы или металлопластик. Использование полипропиленовых труб в данном случае категорически запрещается

Использование полипропиленовых труб в данном случае категорически запрещается.

Причина несовместимости металлических труб с полипропиленовыми изделиями — наличие резьбового соединения. Учитывая тот факт, что пропиленовые трубы имеют высокий коэффициент теплового расширения, при подаче горячего теплоносителя резьбовое соединение потеряет свою герметичность и устойчивость. Поэтому, желая подключить радиатор отопления из полипропиленовых труб, старайтесь использовать фитинги, переходники и муфты, изготовленные из аналогичных материалов.

следует брать во внимание разность диаметров труб, изготовленных из различных материалов

1 Достоинства отопительных систем на основе полипропиленовых труб

Рассмотрим основные характеристики полипропиленовых трубопроводов, благодаря которым они стремительно вытеснили классические трубы из металла.

  1. 1. Экономичность. Благодаря простому технологическому процессу и дешевизне используемого сырья, полипропиленовые изделия существенно дешевле металлических.
  2. 2. Простота монтажа. Обладая специализированным инструментом – монтажным паяльником и элементарными навыками его использования, монтаж системы отопления будет нетрудной задачей даже для неподготовленного человека. Всю работу вполне реально осуществить своими руками за пару дней.
  3. 3. Длительный срок эксплуатации. Данный показатель обусловлен долговечностью и надежностью такого материала, как полипропилен. Качественная продукция не подвержена химическим воздействиям, агрессивному воздействию среды и температурным деформациям. Конструктивные особенности трубопроводов из полипропилена практически исключают образование отложений и накипи в канале проводника.
  4. 4. Отличные шумоизоляционные и теплоизолирующие показатели. Используя полипропиленовые коммуникации в частном доме, можно забыть о таких вещах как шум теплоносителя в коммуникациях, а благодаря низкому коэффициенту теплопроводности о такие изделия невозможно обжечься.
  5. 5. Высокий коэффициент пластичности и упругости. Эта характеристика полипропиленовых трубопроводов особенно актуальна в частных домах, где высок риск «разморозки» отопительной системы в сильные холода. Изделия из полипропилена практически исключают повреждение коммуникаций при замерзании теплоносителя, что, тем не менее, не оберегает от выхода из строя радиаторов, используемых для обогрева.

К достоинствам полипропиленовых труб относятся отличные шумоизоляционные и теплоизолирующие показатели

Стоит отметить, что недостатков у полипропиленовых трубопроводов практически нет, они скорее относятся к человеческому фактору: приобретать продукцию необходимо у проверенных поставщиков и при эксплуатации соблюдать рекомендуемый температурный режим. Также полипропилен чувствителен к механическим воздействиям и применение продукции на его основе в помещениях с существенными рисками повреждений (мастерских, цехах, сварочных) нецелесообразно, а порой и небезопасно.

Пайка труб

Чтобы соединения трубопровода были надёжными, работы по монтажу недопустимо проводить при температуре воздуха в помещении ниже 5 С

Все комплектующее элементы (трубы, фитинги, затворная арматура) не должны иметь загрязнений и повреждений Поэтому важно соблюдать нормы предосторожности при транспортировке и хранении материала. Важно не допустить до материала открытого огня. В противном случае трубы и фитинг деформируются и будут непригодны к использованию

В случае необходимости пересечения труб нужно воспользоваться специальными (тройными, крестовыми) фитингами. Там, где должно быть резьбовое соединение, устраиваются резьбовые фитинги Недопустимо на полипропиленовых трубах своими руками нарезать резьбу. Для плотности и герметичности резьбового соединения используют льняную паклю либо ФУМ-ленту

В противном случае трубы и фитинг деформируются и будут непригодны к использованию. В случае необходимости пересечения труб нужно воспользоваться специальными (тройными, крестовыми) фитингами. Там, где должно быть резьбовое соединение, устраиваются резьбовые фитинги Недопустимо на полипропиленовых трубах своими руками нарезать резьбу. Для плотности и герметичности резьбового соединения используют льняную паклю либо ФУМ-ленту.
