Монтаж системы отопления из полипропиленовых труб своими руками

Проектирование отопительной системы

Теперь вы знаете, как именно нужно собирать пластиковые трубы в готовую систему. Но чтобы ее сконструировать, нужно выбрать подходящую схему климатической сети, то есть то, как именно будут располагаться трубы, подводящие теплоноситель к радиаторам отопления.

Об этом я расскажу ниже.

Организация циркуляции теплоносителя

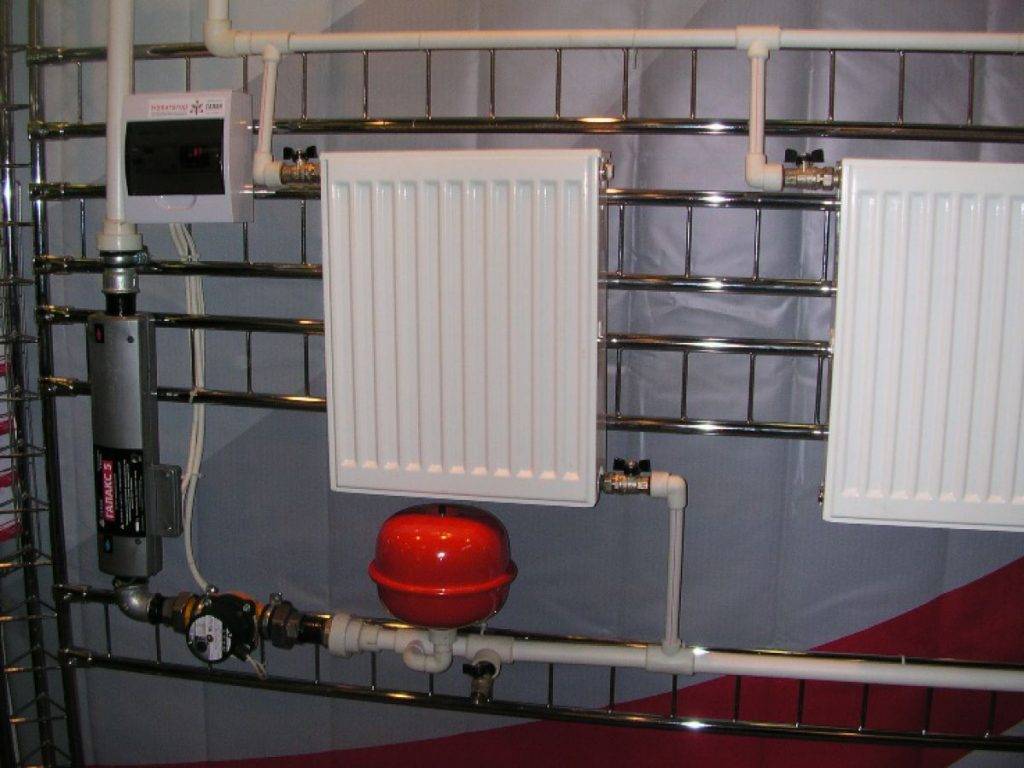

Основные элементы системы отопления частного дома.

Как вы понимаете, водяная система отопления, о которой идет речь в этом материале, работает за счет движения разогретой жидкости по замкнутому кругу. При этом тепловая энергия, вырабатываемая котлом, с помощью воды или антифриза транспортируется к радиаторам отопления, где происходит обратный теплообмен.

Отопительный контур состоит из нескольких частей:

  1. Котла, который греет воду или антифриз.
  2. Труб, по которым горячая вода идет к батареям (еще называется прямой ход или ток).
  3. Радиаторов отопления, в которых тепло от воды передается воздуху в комнате.
  4. Труб, по которым остывшая вода течет к котлу (обратка).

Так вот, жидкость в контуре системы отопления может течь сама, за счет силы гравитации. А может и с помощью электрического насоса, который или является частью котла или покупается отдельно и врезается в обратку.

Опишу две эти системы отопления более подробно, так как от этого зависит способ монтажа труб отопления.

С естественным током теплоносителя

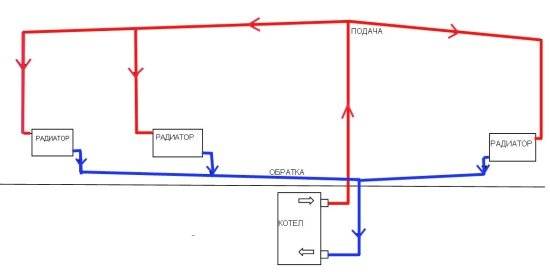

Схема водяного отопления с естественной циркуляцией теплоносителя.

В этом случае теплоноситель движется по трубам отопления самостоятельно, под действием силы тяжести. Кроме того, одновременно действует закон физики, согласно которому горячая вода имеет меньшую плотность, поэтому поднимается вверх. А потом, по мере остывания, плотность жидкости уменьшается, и она через обратку попадает снова в котел.

Чтобы все это работало, при монтаже труб отопления необходимо учитывать два фактора:

  • нужно брать трубы большого сечения;
  • монтировать их следует под небольшим уклоном.

Это простая схема и ее легко реализовать на практике. Но возникает одна проблема. У вас не получится использовать для этого полипропиленовые трубы, а тем более замуровывать их в стены. Да и общая протяженность системы не должна превышать 30 метров, что не всегда возможно.

Именно поэтому (и не только поэтому, если честно) я отдаю предпочтение системам с принудительной циркуляцией воды. О ней – в следующем разделе.

С принудительным током теплоносителя

Отопительная система с принудительной циркуляцией должна быть оборудована насосом.

Здесь, помимо котла, используется циркуляционный насос. Хотя часто так бывает, что нагреватель уже оборудован этим агрегатом и дополнительная его установка не требуется.

В системе отопления с принудительной циркуляцией теплоносителя жидкость движется быстрее, что уменьшает тепловую инерционность и увеличивает эффективность работы котла. Кроме того, в этом случае вам не нужно придерживаться определенного уклона при монтаже труб отопления, а также использовать детали увеличенного диаметра.

Для дачи я выбрал именно такую систему. Ее недостаток – неработоспособность при отсутствии электричества. Но так как я на всякий случай планирую там поставить дизельный генератор, для меня это не проблема.

https://youtube.com/watch?v=Qw2Nvx1gtO0

Расчет для двухтрубной системы

Имеется двухэтажный дом с двухтрубной системой отопления по два крыла на каждом этаже. Использоваться будут полипропиленовые изделия, режим работы 80/60 с дельтой температур 20°C. Теплопотери дома составляют 38 кВт тепловой энергии. На первый этаж приходится 20 кВт, на второй 18 кВт. Схема приведена ниже.

Двухтрубная схема отопления двухэтажного дома. Правое крыло (кликните для увеличения размера)Двухтрубная схема отопления двухэтажного дома. Левое крыло (кликните для увеличения размера)

Справа размещена таблица, по которой определять будем диаметр. Розоватая область — зона оптимальной скорости движения теплоносителя.

Таблица для расчета диаметра полипропиленовых труб отопления. Режим работы 80/60 с дельтой температур 20оС (кликните для увеличения размера)

Начинаем расчет.

  1. Определяем, какую трубу нужно использовать на участке от котла до первого разветвления. Через этот участок проходит весь теплоноситель, потому проходит весь объем тепла в 38 кВт. В таблице находим соответствующую строку, по ней доходим до тонированной розовым цветом зоны и поднимаемся вверх. Видим, что подходят два диаметра: 40 мм, 50 мм. Выбираем по понятным соображениям меньший — 40 мм.
  2. Снова обратимся к схеме. Там где поток разделяется 20 кВт идет на 1-й этаж, 18 кВт отправляется на 2-ой этаж.  В таблице находим соответствующие строки, определяем сечение труб. Получается, что обе ветки разводим диаметром 32 мм.
  3. Каждый из контуров разделяется на две ветки с равной нагрузкой. На первом этаже вправо и влево идет по 10 кВт (20 кВт/2=10 кВт), на втором по 9 кВт (18 кВт/2)=9 кВт). По таблице находим соответствующие значения для этих участков: 25 мм. Этот размер используется и далее до того момента, пока тепловая нагрузка не снизится до 5 кВт (по таблице видно). Далее идет уже сечение 20 мм. На первом этаже на 20 мм переходим после второго радиатора (смотрите по нагрузке), на втором — после третьего. В этом пункте есть одна поправка, внесенная накопленным опытом — лучше переходить на 20 мм  при нагрузке 3 кВт.

Все. Диаметры полипропиленовых труб для двухтрубной системы рассчитаны.   Для обратки сечение не рассчитывается, а разводка делаются такими же трубами, как и подача. Методика, надеемся,  понятна. Аналогичный расчет при наличии всех исходных данных провести будет несложно. Если решите использовать другие трубы — вам понадобятся другие таблицы, рассчитанные для нужного вам материала. Можете попрактиковаться на этой системе, но уже для режима средних температур 75/60 и дельтой 15°C (таблица расположена ниже).

Таблица для расчета диаметра полипропиленовых труб отопления. Режим работы 75/60 и дельта 15 °C (кликните для увеличения размера)

Отопление из полипропиленовых труб — коллекторная схема

Такая система отличается тем, что каждый радиатор подключен напрямую к коллектору. Радиаторы подключаются с двух сторон. По одной линии тепловой агент подводит тепло к отопительной батарее, с другой стороны, остывший агент возвращается к коллектору. При этой схеме полипропиленовые трубы, как правило, проводятся по прямой линии и закладываются внутрь стяжки. Их длина достаточно велика. Но управлять этой системой проще, тепло будет распространяться равномерно. При помощи гидрострелки можно провести контуры с разной температурой и перепадами давления. Коллекторная схема не подходит для многоэтажных зданий.

Недостатки коллекторной схемы

  • большой расход трубы, по сравнению с однотрубной разводкой;
  • усложнение работ, так как не должно быть соединений;
  • система отопления только принудительная;
  • установка такого же количества насосов, что и автономных контуров разведено по помещениям.

Трубы из полипропилена не боятся размораживания. Но надо учитывать, что размораживание может вывести из строя котел и расширительные баки. Для пайки полипропиленовых труб нужен специальный инструмент. Узлы паяются отдельно, и в готовом виде устанавливаются в то место, где будут стоять.

Также надо знать, что при соединении металлопластиковой трубы и полипропиленовой надо выбирать трубы, отвечающие следующим соответствиям:

Металлопластиковые трубы, размер:Полипропиленовые трубы, размер:
20 х 2DN 25 x 4,2
16 х 2DN 20 х 3,4
26 х 3DN 32 х 5,4

Взвесив все за и против, стоит выбрать схему, максимально подходящую к конкретным условиям.

Инструмент и материалы, которые будут необходимы

Главный инструмент, который понадобится – паяльник для пластиковых труб.

Этот простой недорогой прибор работает по принципу утюга — расплавляет верхний слой на трубах, которые вставляются одна в другую. После застывания пластик «сливается» в монолит.

В комплект входит сам прибор с подставкой и набор насадок по диаметру труб (например, 20,25 и 32мм). Если требуются насадки большего размера, а их нет в комплекте, насадки можно купить отдельно. Дополнительно вместе с паяльником могут быть отвёртки, торцевые ключи и т.д.

От мощности прибора зависит производительность и скорость работы. Прикинуть, какой мощности подойдёт прибор, можно, умножив диаметр трубы (наружный) на 10. Т. е. для трубы в 32 мм мощность паяльника должна быть не меньше 320 Вт., для 40 мм. – от 400 Вт. и т.д.

Кроме паяльника вам понадобится:

  • маркер или фломастер;
  • ножницы по пластику (специальные ножницы лучше, чем нож – режут быстро и без стружки);
  • спирт;
  • рулетка;
  • чистая сухая тряпочка;
  • крепёж для фиксирования труб на стене;
  • все необходимые трубы, муфты, переходники и т.д.

Можно купить новый паяльник (цена будет от 1200 до 22000 руб.), а можно взять прибор напрокат, ведь паяльник может пригодиться только раз в жизни. Многие организации занимаются сейчас прокатом инструмента. Цена за сутки будет около 200 рублей.

Ограничения по использованию

Таблица сварки полипропиленовых трубопроводов.

При всех своих положительных качествах полипропиленовые трубы не являются идеальными — это нужно учитывать при планировании обустройства систем отопления. Это касается и выбора полимерного сырья, и его качеств. Согласно стандартам, трубы могут производиться из полипропилена нескольких марок — марка указывается на внешних стенках изделий.

Для сравнения свойств полипропиленовых труб была введена специальная градация типов полипропилена и областей его применения. Выглядит она так:

  1. PN 10 — тонкостенные трубы для холодного водоснабжения и теплого пола (рабочая температура до 45°С, рабочее давление 1 МПа.
  2. PN 16 — для холодного водоснабжения с высоким давлением и подводки центрального отопления с пониженным давлением.
  3. PN 20 — для трубопроводов горячего и холодного водоснабжения (рабочая температура до 80°С, давление 2 МПа.
  4. PN 25 — для центрального отопления и горячего водоснабжения (до 95°С), рабочее давление 2,5 МПа, трехслойные трубы, армированные алюминиевой фольгой.

Схема монтажа полипропиленовых труб с циркуляцией верхний разводки.

Полипропилен обладает высоким коэффициентом линейного расширения: при воздействии высоких температур трубы вытягиваются и увеличиваются в диаметре.

Схема полипропиленового трубопровода с температурными компенсаторами.

Если трубопровод рассчитан на холодную жидкость, эффекта не видно. При температурах до 45°С — также. Однако при больших температурах и отсутствии пространства для расширения труба может порваться либо повредить внешнюю облицовку. Это нужно помнить и при монтаже трубопроводов на улице — зимой трубы могут дать усадку, что приведет к их разрывам и повреждению фитингов.

Существует один надежный метод предотвращения подобных последствий — выполнение компенсационных петель. Сделать их можно своими руками, создавая незакрепленные П-образные участки труб (их периодичность и размер указываются в спецификациях). Многие фирмы предлагают готовые фасонные изделия в виде петель.

Несколько слов нужно сказать и о способах монтажа полипропилена. Такие изделия можно устанавливать любым из приведенных способов: скрытая прокладка трубопровода, открытая прокладка, прокладка в шахтах, коробках или грунте. Трубопроводы для воды повышенной температуры должны крепиться с возможностью последующего продольного смещения.

Существует один надежный метод предотвращения подобных последствий — выполнение компенсационных петель. Сделать их можно своими руками, создавая незакрепленные П-образные участки труб (их периодичность и размер указываются в спецификациях). огие фирмы предлагают готовые фасонные изделия в виде петель.

Область применения полипропиленовых труб

Полипропиленовые трубы применяются практически во всех системах коммуникаций. Трубопроводы из полипропилена успешно заменяют традиционные металлические тубы в системах:

    1. Холодного,  горячего водоснабжения в бытовых коммуникациях для транспортировки питьевой воды.
    2. Холодного, горячего водоснабжения в промышленном секторе для транспортировки технических вод.
    3. Отопления: а)стояки, б)теплые полы, в)подводка к радиаторам, г)распределительные сети.
    4. В коммуникационных системах сельскохозяйственного назначения.
    5. В трубопроводах для транспортировки сжатого воздуха.
    6. В настоящее время больше 70% коммуникационных  систем (канализация, отопление, водоснабжение)  сделаны из полипропилена, они отличаются простотой в эксплуатации, надежностью и долговечностью.

Комплектующие и правила пайки труб из полипропилена

Виды фитингов для полипропиленовых труб

Соединение полимерных труб может выполняться нескольким способами – пайкой, разъемными или неразъемными фитингами, склейкой. Для установки водяного отопления своими руками из полипропилена лучше всего подойдет диффузионная сварка. Основным соединительным элементом в этом случае являются фитинги.

Важно, чтобы качество приобретаемых компонентов не уступало трубам. Все фитинги для труб из полипропилена для отопления не имеют армирования

Это компенсируется более толстой стенкой. Они отличаются внешним видом и областью применения:

  • Муфты. Предназначены для соединения отдельных труб в единую магистраль. Могут быть как одного диаметра, так и переходными для состыковки трубопроводов с разливным сечением;
  • Уголки. Область применения – изготовление угловых участков магистралей;
  • Тройники и крестовины. Необходимы для разделения магистрали на несколько отдельных контуров. С их помощью делается коллектор для отопления из полипропилена;
  • Компенсаторы. Горячая вода провоцирует температурное расширение трубопроводов. Поэтому перед тем как спаять отопление из полипропилена следует установить компенсационные петли, которые не дают появиться поверхностному натяжению в магистрали.

Во время монтажа отопления из полипропилена необходимо применять специальный тип запорной арматуры, предназначенной для пайки.

Самостоятельная пайка полипропиленовых труб

Набор инструментов для пайки полипропиленовых труб

Для того чтобы сделать отопление из полипропилена следует приобрести минимальный набор инструментов. В него входят паяльник для труб, специальные ножницы и торцеватель. Последний необходим для зачистки патрубков от армирующего слоя в районе пайки.

Перед пайкой отопления из полипропилена следует отрезать нужный размер трубы. Для этого предназначены специальные ножницы с основанием для патрубка. Они обеспечат ровный срез без перекоса.

Для самостоятельного монтажа отопления из полипропилена потребуется выполнить следующие действия:

  1. Обезжирить место пайки на патрубках.
  2. С помощью торцевателя удалить армирующую прослойку из зоны нагрева.
  3. Включить паяльник и выставить его на определенную температуру.
  4. После нагрева зеркала установить патрубок и муфту в насадки. Нельзя делать осевые вращения во время нагрева полипропилена.
  5. После определенного промежутка времени состыковать патрубок и муфту между собой.
  6. Дождаться окончательного остывания.

Порядок пайки полипропиленовых труб

По такой технологии можно сделать надежную систему отопления из полипропилена своими руками. Преимущество данного метода заключается в возможности осуществления пайки на уже смонтированных участках магистрали. Таким способом можно оперативно выполнять ремонт отопления частного дома своими руками из полипропилена.

Важным моментом во время самостоятельной пайки водяного отопления из полипропилена является время нагрева заготовок. Оно зависит от диаметра трубы и толщины стенок. При недостаточном расплавлении материала процесс диффузии будет низок, что со временем приведет к расслоению стыка. Если же перегреть патрубок и муфту произойдет испарение части материала, и как следствие – сильное уменьшение наружных габаритов. Поэтому для монтажа отопления из полипропилена следует придерживаться рекомендуемого времени нагрева пластика в зависимости от его диаметра и толщины стенки.

Таблица для пайки полипропиленовых труб

Во время самостоятельной установки из полипропилена своими руками необходима хорошая вентиляция в помещении. При испарении пластика его летучие компоненты могут попасть в органы дыхания.

3 Монтаж отопления

Полипропилен — это универсальный материал, который позволяет существенно сократить затраты на прокладку трубопровода для автономной системы отопления. Соединение ПВХ может выполняться при помощи трех основных технологий:

  • Муфтовая сварка, когда используются специальные соединители с оплавлением фитинга с двух концов.
  • Раструбная спайка подразумевает оплавление одного лишь конца муфты, который имеет небольшое расширение для максимально качественной фиксации.
  • В редких случаях используется резьбовое соединение, что позволяет в последующем разобрать фитинги и выполнить необходимое обслуживание или замену поврежденных элементов.

Спайка труб и обустройство тепловых контуров из полипропилена не представляет особой сложности. В продаже имеются все необходимые фитинги, тройники и прочие соединители, которые позволяют существенно упростить работу с этим материалом. Нужно лишь использовать специальный паяльник с соответствующими по диаметру насадками, что позволит всю работу выполнить самостоятельно. Можно как приобрести такое оборудование, так и взять его в аренду, чтобы существенно сократить затраты на монтажные работы.

Разводка

Отопление и водоснабжение могут быть разведены двумя принципиально разными способами:

  1. Тройниковая (последовательная) разводка подразумевает подключение всех приборов (отопительных или сантехнических) к общей подводке или розливу с помощью тройниковых соединений;
  2. При коллекторной разводке каждый прибор комплектуется собственной подводкой. Все приборы подключаются к общему коллектору-гребенке (или паре коллекторов — ГВС и ХВС или подаче и обратке отопления).

Две схемы разводки воды — последовательная и коллекторная

Преимущества последовательной разводки:

  • Невысокая материалоемкость, что означает уменьшение сметы по монтажу систем отопления и водоснабжения;
  • Возможность открытой прокладки инженерных систем;

Открытая последовательная разводка

Вытекающая из открытой прокладки возможность монтажа трубопроводов после чистовой отделки помещения.

Преимущества коллекторной разводки:

  • В случае водоснабжения — постоянный напор воды на произвольном сантехническом приборе вне зависимости от расхода воды через остальные точки водоразбора. Проще говоря — если вы откроете кран с холодной водой на кухне, из душа не донесется боевой клич ошпаренной супруги;
  • В случае отопления — одинаковую температуру теплоносителя на всех радиаторах. При последовательной разводке температуры батарей на подаче и обратке различаются на 20-25°С;
  • Возможность отключения и регулировки приборов из одной точки — коллекторного шкафа.

В чем особенность пропиленовых труб, используемых в отопительных системах

С момента появления пропилена на рынке отопительного оборудования процесс организации внутридомовых коммуникаций стал значительно проще и дешевле. В отличие от металлических труб трубопровод из полипропиленовых расходных материалов обходится в 3-5 раз дешевле. Причем за счет доступной стоимости изделий уже можно не экономить на протяженности линий коммуникаций. Раньше, именно фактор высокой стоимости расходных материалов, являлся основной причиной того, что отопление в доме делалось по минимуму, с существенными технологическими и конструктивными ограничениями.

Прокладка труб отопительного контура с использованием пропиленовых изделий позволяет оборудовать полноценное домашнее отопление, которое способно обогреть все жилые помещения. Невысокая стоимость пропиленовых расходных материалов стала результатом низкой себестоимости производственного процесса. Однако это еще не все преимущества, которыми обладают расходные материалы из полимеров. Остановимся на некоторых других важных аспектах. К примеру, полипропиленовые трубы — это:

  • устойчивость к высоким температурам;
  • хорошая сопротивляемость механическим нагрузкам;
  • устойчивость к коррозийным процессам;
  • высокие эксплуатационные характеристики;
  • длительные сроки эксплуатации;
  • экологическая безопасность.

Из всего перечисленного особо стоит выделить термоустойчивость полипропилена. Материал начинает менять свою структуру и форму только при очень высоких температурах. При достижении отметки в 140С увеличивается пластичность материала. Полипропилен легко меняет форму. На отметке в 175С полипропилен начинает плавиться. Такая особенность вещества является ключевой для его промышленного использования. В системах отопления температура теплоносителя может достигать максимальной отметки в 95С, что вполне соответствует технологическим параметрам полипропиленовых изделиям.

*Добавление в состав полимеров определенных стабилизаторов делает пропиленовые трубы устойчивыми к коррозии, к воздействию агрессивных сред, к динамическим нагрузкам. За счет этих компонентов существенно увеличиваются сроки эксплуатации пропиленовых трубопроводов.

Полипропилен обладает высокой водостойкостью, что позволяет использовать трубы из этого материала, прокладывая жидкостные коммуникации, включая водопровод и отопительный контур.

Несмотря на массу положительных свойств, и характеристик, полипропиленовые трубы имеют один недостаток, который при несоблюдении технологии укладки, может негативно отразиться на состоянии магистрали. Речь идет о высоком коэффициенте теплового расширения. Этот аспект необходимо учитывать, выбирая расходные материалы для отопительного контура.

Благодаря таким качествам и свойствам полимеров, трубы из полипропилена стали прекрасной альтернативой использованию металлических расходных материалов и изделий из металлопластика. Единственное условие, которое позволит максимально использовать все положительные качества полипропиленовых труб – это правильный монтаж отопления.

Время сварки ппр

Для правильного расчёта времени пайки полипропиленовых труб нужно к процессу подготовиться:

  • на рабочую часть паяльника или утюга следует установить болванку соответствующего размера;
  • паяльник включается;
  • нагрев должен достигнуть хотя бы 260 градусов – это оптимальный режим;
  • об окончательном нагреве сообщает датчик зелёного цвета.

Теперь предстоит рассчитать время. В принципе, это нужно сделать вообще перед началом монтажа.

Неправильно подобранное время подобной пайки полипропиленовых труб – главная ошибка монтажника. Правильно его рассчитать поможет таблица, о которой будет рассказано ниже. Но нужно учитывать и другие факторы:

  • температуру окружающей среды;
  • температуру паяльника;
  • трубу следует предварительно разогреть;
  • правильно рассчитать диаметр фитингов и труб.

Пошаговая инструкция по сборке и установке

Для качественного и правильного монтажа необходимо распланировать схему разводной системы, на которую необходимо опираться во время рабочего процесса. Сборочные работы с трубами состоят из несколько шагов:

  1. Исполнение точной схемы.
  2. Произвести расчет отрезков труб необходимой длины, поэтапно для каждого участка. После чего устанавливается тип подходящего фитинга.
  3. Нужно знать время сварки труб при их соединении. Зависит оно от диаметра и типа трубы, об этом необходимо прочесть в инструкции или уточнить у продавца. Перед работой трубы занесите на некоторое время в помещении, для выравнивания их температурных показателей.
  4. Отметки мест обреза удобно наносить при помощи маркера.
  5. Относительно поверхности, необходимо делать перпендикулярные разрезы специальными ножницами.
  6. Места среза протираются спиртовым раствором, следите за чистотой трубы – используйте сухую тряпку.
  7. Подберите насадку из аппарата для спаивания, которая подходит диаметру устанавливаемой трубы. Обезжирив ее, поставьте горизонтально и произведите нагрев до 256 градусов.
  8. Труба с фитингом помещается в нагревательные отверстия, и через определенный промежуток времени вынимаются, труба вставляется в соединительный элемент фитинга и придерживается несколько секунд. Соединения не должны подвергаться механическому воздействию до полного остывания.

При помощи данного способа производиться спайка остальных труб всей сети отопительной системы. Отопление из полипропиленовых труб своими руками необходимо укреплять при помощи клипс, тогда не будет провисания труб. Теплоноситель для данного материала должен не превышать 60 градусов тепла.

↑ Достоинства и недостатки труб из полипропилена

Отопительная система, которая будет выполнена из полипропиленовых труб, представлена такими достоинствами:

  1. Доступная стоимость и высокое качество.
  2. Практически гладкая поверхность внутри полипропиленовой трубы пропускает теплоноситель с потерями давления, соответствующие минимальному значению.
  3. Отопление, выполненное специалистами, отличается высокой надежностью.
  4. Трубы из полипропилена стойкие к гидроударам и к коррозии.
  5. У отопления хорошая ремонтопригодность.
  6. Отопительная система имеет высокую тепло- и звукоизоляцию.
  7. Трубам присуща большая упругость, которая обеспечивает устойчивость к примерзанию (замерзанию) воды в системе.
  8. Материал для отопления отличается экологичностью.
  9. Рабочее давление до 10 атм.
  10. По трубам можно транспортировать воду с температурой до 95 °С.
  11. Срок эксплуатации труб из полипропилена составляет больше 50 лет.
  12. Трубы можно проложить в стенах и полах, тем самым скрыть из виду.
  13. Простота монтажа позволяет легко и быстро выполнить установку системы отопления дома самостоятельно.

Так как идеальных материалов нет, отметим недостатки полипропиленовых труб:

  1. Трубы способны расширяться в длину, у них высокий показатель линейного расширения.
  2. Так как солнце негативно влияет на структуру полимера, то трубы нужно защищать от солнечных лучей.
  3. Если температура нагрева повышается до 175 °С, полипропилен начинает плавиться.

Если полипропиленовые трубы были приобретены у непроверенного производителя, то это может привести к проблемам в работе отопительной системы. Использование низкосортного сырья, нарушение технологии изготовления труб могут привести к снижению всех показателей.

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

  • раскладка элементов согласно схеме;
  • сварка или пайка труб;
  • соединение с помощью фитингов;
  • присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

  • однотрубная или двухтрубная;
  • двухтрубная с горизонтальной разводкой;
  • двухтрубная с вертикальной разводкой;
  • коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Просмотров:
1 370

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
