Материалы для теплого пола
Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.
Материалы для водяного теплого пола
Комплектующие для водяного теплого пола:
- при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел;
- насос, который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
- непосредственно трубы, по которым будет двигаться теплоноситель;
- коллектор, который будет отвечать за распределение воды по трубам (не всегда необходимый);
- для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива, приспособления для отведения воздуха из системы;
- фитинги, шаровые клапаны и т. д.
Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже
Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.
Крепления для труб водяного теплого пола
Планка монтажная для теплого пола
От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.
Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.
Сухая технология. В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.
Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.
Стяжка для теплого пола
Недостатки теплого пола
К сожалению, в многоэтажных домах, построенных десятилетия назад, сделать водяной теплый полводы будет довольно сложно – такие квартиры (вернее, отопительная система в них) просто не приспособлены для этого технологического решения. Если такой пол будет установлен, то в зимний период соседи пожалуются на холод в квартире. Да и владелец жилья вряд ли будет доволен показателями температуры у себя дома. Управляющая компания тоже, скорее всего, не даст разрешения на монтаж теплого пола. В этом случае лучше всего укладывать электрический подогрев напольного покрытия – он в разрешении не нуждается.
Электрический теплый пол
Сферы применения водяных теплых полов
Основным и самым важным недостатком теплых полов водяного типа является невозможность их использования в многоквартирных домах с централизованным отоплением. Конечно, всегда можно попытаться согласовать такую ситуацию с местными управляющими компаниями – но в подавляющем большинстве случаев итогом будет отказ.
Вся проблема заключается в возможностях и характеристиках централизованной отопительной системы. Она характеризуется высоким давлением и температурой – и эти показатели слишком велики для теплого пола. Любые ошибки, допущенные в процессе монтажа, могут привести к протеканию контура, в результате которого нижняя квартира будет залита горячим теплоносителем, а верхние квартиры попросту останутся без отопления. Поэтому, если уж есть необходимость обустройства теплого пола в квартире, то нужно выбирать электрические варианты (разумеется, при этом нужно учесть все возникающие нюансы).
В частных домах ситуация выглядит совершенно иначе. Здесь уже нет ограничений по применению, поэтому технология водяного теплого пола может раскрыться в полой мере. Благодаря рациональному распределению тепла в помещении (тепло по большей части остается на нижнем уровне) достигается значительная экономия. Помимо частных домов, теплые полы можно использовать и в других постройках – например, в гараже или мастерской.

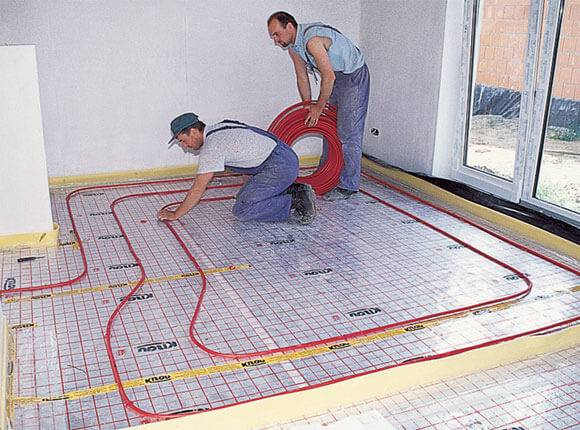

Монтаж труб
Технология устройства теплого пола подразумевает применение двух различных вариаций трубок:
- Металлопластиковых.
- Полиэтиленовых высокой плотности.
Существует ряд инструкций, которые помогут смонтировать трубопровод максимально качественно и без проблем:
- В местах скопления холода необходимо укладывать трубки ближе друг к другу, например, около наружных стен и окон расстояние между участками трубопровода должно быть гораздо меньше, нежели оное в центре комнаты (подробнее: “Какое расстояние между трубами водяного теплого пола”).
- Укладка должна осуществляться на расстоянии в 150 мм от стен.
- Между трубами минимально допустимое расстояние должно быть 100 мм, а максимум – 300 мм.
- Для эффективного отопления не стоит делать трубопровод излишне длинным, а именно стоит укладываться в 100 м.
- В местах стыков перекрытий трубопровод защищается металлической гильзой, длина которой должна превышать 300 мм.
Технология устройства теплых полов подразумевает несколько вариаций закладки трубопровода:
- Укладка трубопровода спиралью с минимальным расстоянием между трубками в холодных местах и с максимальным на теплых участках.
- Укладка трубопровода змейкой, где участки труб пролегают максимально компактно у сквозных мест и окон, но более свободно на хорошо прогреваемых участках.
Расчеты
Рассчитать водяной пол можно своими силами либо при помощи специальных программ. Чаще всего это онлайн-калькуляторы, которые предлагают на своих сайтах монтажные компании. Более серьезные программы необходимо скачивать и устанавливать на компьютер. Из наиболее доступных следует отметить RAUCAD/RAUWIN 7.0 (от компании производителя профилей и полимерных труб REHAU). А осуществляя комплексное проектирование на универсальном ПО Loop CAD2011, у вас на выходе будут как цифровые значения, так и схема укладки водяного теплого пола.
В большинстве случаев для полного расчёта необходима следующая информация:
- площадь отапливаемого помещения;
- материал несущих конструкций, стен и перекрытий, их термосопротивление;
- теплоизоляционный материал, использующийся в качестве основания под теплый пол;
- тип напольного покрытия;
- мощность котла;
- максимальная и рабочая температура теплоносителя;
- диаметр и материал труб для установки водяного теплого пола и т.д.
Укладку труб рекомендуется проектировать следующими способами:
- Спираль (улитка) – оптимальный вариант размещения коммуникаций для помещений большой площади – их покрытия будут прогреваться равномерно. Укладка труб начинается от центра помещения по спирали. Обратка и подача идут параллельно друг другу.
- Змейка. Её целесообразно использовать для обогрева небольших помещений: ванные, туалеты, кухни. Самая высокая температура напольного покрытия будет вначале контура, поэтому его рекомендуется начинать от внешней стены или окна.
- Двойная змейка. Хорошо подходит для помещения среднего размера – 15-20 м2. Размещение обратки и подачи выполняются параллельно от дальней стены, что позволяет более равномерно распределить тепло по помещению.
Разбор нюансов установки водяного пола
Устройство системы водяного теплого пола начинают с установки коллекторного шкафа и монтажа насосно-смесительного узла с коллекторным блоком. Узел обеспечивает поддержание заданного уровня температуры в зависимости от предпочтений пользователя.
Коллекторный блок отвечает за распределение теплоносителя по отдельным петлям или контурам теплого пола. Собранную конструкцию крепят в коллекторном шкафу
Далее, порядок проведения работ идет по следующему алгоритму:
- Приступают к подготовке пола, освобождая его от мусора и проверяя горизонтальность поверхности с помощью строительного водяного уровня.
- По периметру комнаты прокладывают демпферную ленту, которая уменьшит количество теплопотерь через стены.
- Затем производят укладку слоя пароизоляционного материала, обеспечивающего защиту системы от увлажнения снизу.
- На следующем этапе выполняют раскладку пенополистирольных плит, обеспечивающих теплоизоляцию и служащих основой для быстрой укладки труб. Плиты располагают внахлест, для этого в их конструкции предусмотрено наличие пазов.
- После приступают к укладке металлопластиковых труб по схеме «змейка» или «улитка», распределяя их между бобышками и выдерживая расстояние, предусмотренное проектом. От этого зависит мощность и интенсивность подогрева. Для лучшего фиксирования изгиба трубы пользуются специальным пружинным кондуктором.
- Закончив оформление контуров, концы труб подключают к распределительным коллекторам, устанавливают сервоприводы, которые позволяют регулировать работу теплого пола с помощью комнатного термостата. Сервомоторы и комнатные термостаты подключают к коммуникаторам.
- После окончания работ система проверяется на герметичность и проводится заливка бетонной стяжки. Эксплуатировать систему можно через 28 дней.
Схема №4.
На базе насосно-смесительного узла VT.DUAL с автоматическим регулированием температуры воздуха в помещениях
Принцип работы смесительного узла VT.DUAL (схема №4, рис. 7) следующий: циркуляционный насос (поз. 3) обеспечивает циркуляцию теплоносителя через петли теплого пола. При остывании теплоносителя ниже настроечной температуры открывается термостатический клапан в составе узла и обеспечивается подпитка вторичного контура теплоносителем из первичного контура с подмешиванием теплоносителя из подающего коллектора вторичного контура.
* Материалы для цементно-песчаной стяжки с пластификатором спецификацией не учтены
В случае превышения заданной температуры вторичного контура срабатывает предохранительный термостат, останавливая насос. При этом циркуляция теплоносителя во вторичном контуре прекращается, а в первичном перепуск происходит через байпас. Тем самым узел обеспечивает постоянство расхода в первичном контуре. В случае, когда петли теплого пола перекрываются, циркуляция теплоносителя вторичного контура происходит через байпас.
Выбор и установка коллектора
Коллектор для теплого пола
Коллектор подбирается в соответствии с количеством контуров. Он должен обладать оптимальным количеством выводов и позволять подключить абсолютно все выполняемые контуры.
Наиболее простой тип коллектора имеет запорные клапаны, но лишён возможности выполнять настройку системы, что позволяет отнести его к категории бюджетных вариантов оборудования.
Коллектор теплого пола, вариант №1
В коллекторах среднего ценового сегмента предусмотрена установка регулирующих клапанов, позволяющих при необходимости выполнить корректировку расхода воды в любой обогревательной петле.
Коллектор теплого пола, вариант №2
Коллектор теплого пола, вариант №3
Максимально эффективными являются автоматизированные коллекторы, оснащённые сервоприводом на каждый клапан и специальными смесителями предварительного типа. Такие системы позволяют регулировать температурный режим на подаваемую воду и выполнять смешивание разнотемпературной жидкости.
коллекторная группа
Обязательные элементы качественных коллекторов представлены воздухоотводным клапаном и сливным типом отвода. Для установки используется коллекторный ящик с стандартным показателем толщины порядка двенадцати сантиметров. Правильные размеры соответствуют габаритам коллекторной группы и необходимым дополнительным элементам, в роли которых могут выступать датчики на давление, воздуховоды и сливы.
Монтаж коллектора. Подключение трубопроводов
Грамотно расположенный ящик обладает рядом характеристик:
- имеет под собой свободное пространство, используемое для загибов труб;
- характерна одинаковая протяжённость трубы из каждого помещения и размеры контура.
Допускается выполнить монтирование ящика в стену не несущего типа. Следует учитывать, что коллекторный ящик должен быть установлен выше поверхности системы «тёплый пол». Сборка и заполнение ящика стандартно и выполняется в соответствии с прилагаемой инструкцией.
Установка коллектора водяного теплого пола
Подготовительный этап
Перед тем как рассчитать водяной тёплый пол, определитесь с желаемой для данного помещения температурой
Он одинаков для всех схем теплых полов
Начинать нужно с расчета мощности системы, при этом принимается во внимание площадь помещения, оптимальная температура, фактические тепловые потери. Мощность теплых полов следует увеличивать для помещений, расположенных на первом и последнем этажах, если фасадные стены не имеют утепления согласно требованиям существующих норм, если финишное покрытие сделано из натуральных каменных или керамических плит
Необходимые условия для качественной работы водяных полов
Старые половые покрытия следует демонтировать и при необходимости выровнять основание. Перепад высот по всей площади помещения не может превышать пять миллиметров, в противном случае значительно возрастает нагрузка на насос. Кроме того, велики риски образования воздушных пробок и сложности по их удалению.
Стяжка для водяного теплого пола
Монтаж стяжки рекомендуется производить при давлении в контуре, соответствующем рабочим параметрам, но температура поверхности труб должна быть минимальной. Расширение материала труб при нагревании увеличивает их наружный диаметр, а после остывания теплоносителя между поверхностью труб и бетоном стяжки образуется воздушный зазор. Он пагубно влияет на коэффициент теплопередачи. Заливка контура бетоном происходит в течение дня, а срок высыхания составляет не меньше 4 недель.
Через 3 дня допускается пуск контура в работу и эксплуатация его при температуре 30 °C, что значительно ускоряет схватывание бетона, но эти затраты оправданы только для снижения сроков производства работ, а также весной или осенью, когда время высыхание стяжки, при естественной температуре воздуха, увеличивается. Напольное покрытие укладывается только после полного высыхания бетонной стяжки.
Покупая трубы для теплого пола, всегда требуйте сертификат изготовителя. При возникновении малейшего подозрения в качестве продукции, от покупки лучше отказаться. Если продавец предлагает товар дешевле оптовых цен производителя, то в 99 случаях из 100 это подделка. К сожалению, ни наличие чека из магазина, ни гарантия завода-изготовителя не оградят вас от ущерба в случае прорыва труб теплого пола. Продавец всегда найдет повод для отказа, сославшись на нарушения технологии монтажа или неправильную эксплуатацию. Относительно хорошим вариантом может стать заключение договора на монтаж теплого пола с официальным представителем производителя труб, но это будет очень дорого и таких фирм слишком мало.
Устройство водяного пола
Состоит водяной теплый пол из:
- медных либо металлопластиковых труб;
- бетонной стяжки с армирующей сеткой и демпферной лентой;
- гидроизоляции;
- утеплителя (обычно экструдированный пенополистирол);
- отражающего вверх тепло экрана из алюминиевой фольги;
- коллекторно-смесительного узла.
В большинстве случаев трубы ТП размещаются в заливаемом слое бетона. Это классический вариант устройства подобной системы отопления. Однако здесь применима и сухая стяжка в виде настила из фанеры и ГВЛ. Но при самостоятельном монтаже предпочтение обычно отдается мокрой технологии с заливкой песчано-цементного раствора.
Бетонный слой дольше прогревается, но зато потом и дольше держи в себе тепло, постепенно отдавая его комнате. При этом бетон можно как замешать самому на месте из цемента и песка, так и взять для этого готовую смесь для стяжки пола от того или иного производителя. Главное не использовать при заливке водяного ТП растворы на гипсе. Они с подобной обогревательной системой несовместимы.
Устройство теплого пола
Достоинства и недостатки
Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.
В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.
Среди положительных качеств теплого пола наиболее ярко выделяются следующие:
- Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
- Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
- Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
- Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.
Недостатки тоже имеются:
- Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
- Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
- Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.
Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.
Выбор схемы укладки контура
Схемы укладки контура
Максимально допустимая температура теплоносителя в системе напольного отопления составляет 55°С. Считается оптимальным, если перепад температуры жидкости на входе и выходе контура составляет 5-10°С. При выборе схемы укладки контура следует учитывать, что одни варианты позволяют равномерно прогреть всю площадь пола, а другие в первую очередь обеспечивают нагрев самых холодных зон.
Наибольшей популярностью пользуются следующие варианты укладки контура:
- Змейка одинарная. Труба укладывается петлями в один заход, в результате чего пол прогревается неравномерно. Рекомендуется часть трубопровода, в которую поступает нагретый теплоноситель, уложить вдоль внешней стены (двух или трех внешних стен), где теплопотери максимальны
- Змейка двойная. В данной схеме чередуются петли с нагретым и остывшим теплоносителем, что способствует равномерному прогреву помещения
- Улитка (спираль). Также вариант для равномерного прогрева всей поверхности пола. Спираль укладывается от краев к центру, а затем в обратном порядке. При укладке улитки можно огибать места, где не требуется обогрев
- Комбинированный вариант. Можно сочетать оба варианта укладки, разделив помещение на зоны с разными требованиями к обогреву – к примеру, в центральной части помещения использовать спиральную схему, а у выхода – змейку
Прежде чем приобретать трубы, необходимо нарисовать масштабную схему с раскладкой, рассчитав шаг расположения витков и вычислив длину трубопровода. Контур теплого пола не должен иметь стыков, труба укладывается цельной, чтобы исключить риск протечек.
Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)
Проектирование водяного теплого пола
Первый же вопрос, с которым нужно разобраться сразу же – в каком качестве будет использоваться водяной теплый пол. Обустройство теплого пола для самостоятельного использования имеет некоторые отличия от комбинированного отопления, в котором есть несколько источников обогрева помещений.
Ключевое отличие теплых полов, которые являются единственным источником тепла – отсутствие необходимости в использовании смесительного узла. Отопительный контур подключается непосредственно к котлу. Температура нагрева в таком случае доводится до 45 градусов, причем ее настройка осуществляется прямо на котле.
Для сочетания теплого пола и радиаторного отопления обязательна установка смесительного узла. Все дело в рабочей температуре радиаторов, которая должна достигать 70 градусов – а это слишком много для напольного подогрева. Именно для этих целей используется смеситель – он подгоняет температуру теплоносителя отдельно для каждого контура.
На каждом этаже многоэтажного частного дома должен быть свой коллекторный узел и смеситель, и все они должны подключаться к единому стояку. Коллекторные узлы лучше всего устанавливать в центральной точке этажа – в таком случае длина труб до каждой комнаты оказывается одинаковой, и настраивать систему за счет этого оказывается на порядок проще.
Оптимальным вариантом будет использование заводских коллекторных шкафов, которые прошли ряд проверок на пригодность. Для выбора шкафа нужно знать количество входов и выходов, мощность насоса и характеристики смесительного узла. Коллекторный шкаф устанавливается в стену, после чего к нему можно подводить все необходимые контуры. Конечно, такие шкафы обходятся недешево, но высокая надежность и безопасность стоят того.
Также на этапе проектирования нужно определить количество труб, требуемое для обустройства системы. Можно взять приближенное значение, согласно которому на 1 м2 площади помещения требуется 5 м труб. Лучшим и наиболее популярным вариантом являются трубы из сшитого полиэтилена, которые отличаются малым весом, простотой монтажа и длительным сроком службы. Металлические трубы тоже достаточно надежны, но с ними сложнее работать, да и стоят они дороже.
Следующий этап проектирования – выбор схемы укладки труб из следующего списка:
- «Змейка». Такой метод раскладки оптимально подходит для небольших помещений. Шаг укладки – около 20-30 см. «Змейка» довольно проста, вот только в крупных помещениях использовать ее нецелесообразно – шаг укладки для эффективного обогрева придется сделать очень маленьким, и даже в этом случае тепло будет распределяться по комнате неравномерно.
- «Спираль». Данный способ сложнее предыдущего, но эффективность такой раскладки гораздо выше. Весь пол при правильном монтаже будет прогреваться равномерно, а нагрузки на трубы снизятся. Обычно спиральная раскладка используется в помещениях площадью свыше 15 м2.
Укладка армирующей сетки
После всех процедур, на полистирол укладывается армирующая сетка. Но служит она уже не для армировки, а для того, чтобы можно было без труда крепить трубу. Само собой если вы пользуетесь другими способами крепления трубы, то сетку вам укладывать не нужно, а нужно сразу приступать к раскладке контуров пола. Но если же вы укладчик-любитель или альтернативных вариантов нет, то проще сетки ничего не найти.
Подбирать ее следует с размером ячейки того шага, который вы будете чаще всего использовать при раскладке (о шаге ниже). По опыту можем сказать, что толщина прутка в 4 мм для укладки теплого пола в частном доме будет идеальной. При такой толщине и сетка лежит спокойно на изоляции и крепить ее нужно не так часто.
Постарайтесь найти максимально ровную сетку. Ведь чем ровнее сетка, тем точнее будет ваша укладка пола.
Выбор трубопровода
Контур “теплого пола” из медной трубы
Идеальным вариантом будет использование медной трубы. У меди лучший показатель теплоотдачи, трубы из такого материала практически вечны. Но цена устройства, стоимость работы и необходимость дополнительного оборудования для монтажа могут разорить.
Достоинства металлопластиковых труб
Металлопластик обладает высокими эксплуатационными характеристиками, имеет низкую стоимость, доступен и прост в монтаже. Благодаря гибкости такой трубы легко выдержать необходимый шаг при укладке водяного пола.
| Наименование | Размер. Цифры типоразмера – наружный диаметр, толщина стенки металлопластиковой трубы | Цена, руб. Приведена цена погонного метра |
|---|---|---|
| МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX | 16 X 2,0 мм, 100 м 16 X 2,0 мм, 200 м | 55 |
| МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX | 20 x 2,0 мм, 100 м | 83 |
| МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX | 26 x 3,0 мм, 50 м | 145 |
| МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX | 32 x 3,0 мм, 50 м | 215 |
| МЕТАЛЛОПЛАСТИКОВАЯ (МЕТАЛЛОПОЛИМЕРНАЯ) ТРУБА VALTEC PEX-AL-PEX | 40 x 3,5 мм, 25 м | 575 |
| ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH | 16 х 2,0 мм, 200 м 16 x 2,0 мм, 100 м | 50 |
| ТРУБА ИЗ СШИТОГО ПОЛИЭТИЛЕНА PEX-EVOH | 20 х 2,0 мм, 100 м | 69 |
Необходимо отметить также трубы из сшитого (РЕХ) и линейного (PERT) полиэтилена. Они имеют высокую износостойкость и теплопроводность. Труба очень гибкая, при этом выдерживает несколько циклов заморозки. Они имеют низкую шероховатость и не подвержены коррозии. Отличаются лёгкостью монтажа без применения специальных инструментов или клеящих материалов, а также многократностью стыковки фитингов в одном месте.
Трубы для теплого пола
Выбор трубы очень важен и будет влиять на технологию монтажа, стоимость работы и долговечность всей конструкции пола.
Труба Rehau Rautherm S
Технические характеристики труб VALPEX
Шаг 10. Заливка цементной стяжки
Убедившись, что вся система теплого пола целая и собрана правильно, преступаем к заливке цементной стяжки. Этот этап можно сделать самому или привлечь строителей. Для заливки используют цементно-песчаный раствор или полусухую смесь. Они одинаково хорошо подходят для стяжки, но нежелательно использовать бетон с щебнем или гравием. Минимальная толщина стяжки 4,5 см от верхнего края трубы
Важно помнить, что заливаем стяжку на трубу под испытательным давлением в 6 бар. Через 3 дня можно стравить давление до рабочего значения и ни в коем случае не подавать тепло в трубы теплого пола
Стяжка должна засохнуть за 20-28 дней, иначе можно вызвать её растрескивание в дальнейшем. В стяжку можно дополнительно добавить пластификатор или полипропиленовую фибру для эластичности и прочности.
Альтернативные конструкции
Их применяют в случае необходимости подогрева небольших площадей. Компании изготавливают гибкие рулоны с пластиковыми трубками небольшого диаметра. Такие конструкции теплых полов устанавливаются около рабочих столов, кроватей и т. д. Могут прятаться под мягкими напольными покрытиями.
Рулоны устанавливают на всех типах перекрытий и во всех зданиях. При необходимости рулон можно надрезать (только не повреждать трубки) и изогнуть под нужным углом. Недостаток – большое гидравлическое сопротивление труб с небольшим диаметром значительно увеличивает нагрузку на водяной насос. В настоящее время рулоны не имеют широкого распространения среди пользователей.
