Простой расчет мощности газового котла для частного дома

Что такое мощность газового котла

Производительность котлоагрегата или его мощность — это главнейший показатель теплового процесса, от которого напрямую зависит комфортабельность нахождения людей в обогреваемых строениях.

Мощность котлоагрегата — это величина тепловой энергии, передаваемая нагреваемой воде при сжигании энергоносителя в топочном устройстве.

Показатель измеряется в Гкал либо МВт. Для бытовых устройств в паспорте обычно указывается размерность в кВт. Для того чтобы понять физический смысл этого показателя, можно представить такие соотношения:

1 ГКал/час — это 40.0 м3 теплоносителя циркулирующего в течение часа и нагреваемого в котле на 25 С. Переводное соотношение между величинами:

1.0 ГКал = 1.16 МВт.

Расчет мощности газового котла можно получить по формуле:

Мо = (т1 – т2) * Рв/ 1000,

Где:

  • Рв — расход циркулирующей воды, м3/час;
  • т1 – т2 – разница Т воды на входе/выходе из котлоагрегата, С.

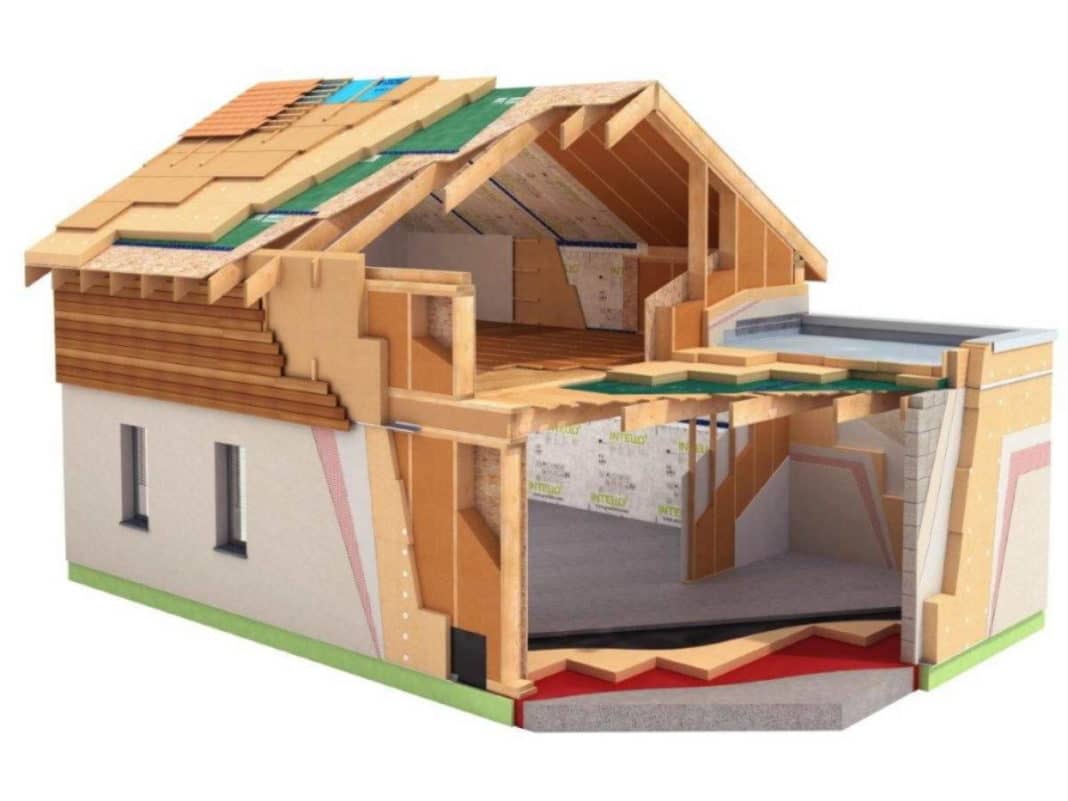

Теплопотери могут быть очень высоки

Образец расчета показателя мощности, который проводят перед тем, как выбрать котлоагрегат:

  • Т теплоносителя на подающей линии из котла – 60 С.
  • Т теплоносителя на обратной линии из сети в котел – 40 С.
  • Расход в сети – 1.0 м3/час.

Мо= (60-40)*1/1000=0.02 Гкал. * 1.16 = 0.0232 МВт = 23.2 кВт,

с округлением Мо = 24 кВт.

Многие пользователи, в целях экономии задаются вопросом, как уменьшить мощность газового котла. Из данного примера очевидно, что для того этого потребуется либо снизить перепад температур, либо площадь нагрева.

Вторая величина – постоянная, поэтому можно работать в направлении снижения перепада температур. Это можно выполнить при устройстве надежной системы теплозащиты дома.

Чем нужно руководствоваться

На вопрос, как выбрать котел отопления, очень часто отвечают, что основной критерий – это доступность того или иного топлива. В данном контексте выделим несколько видов котлов.

Газовые котлы

Газовые котлы являются самыми распространенными видами отопительного оборудования. Это обусловлено тем, что топливо для таких котлов стоит не очень дорого, оно доступно для широкого круга потребителей. Какие бывают котлы отопления на газу? Они отличаются друг от друга в зависимости от того, какой тип горелки – атмосферная или надувная. В первом случае отработанный газ идет через дымоход, а во втором – все продукты сгорания уходят через специальную трубу при помощи вентилятора. Конечно, второй вариант исполнения будет немного дороже, однако именно он не будет требовать отвода дыма.

Настенный газовый котел

Что касается способа размещения котлов, то выбор котла отопления предполагает наличие напольных и настенных моделей. Какой котел отопления лучше в данном случае – ответа нет. Ведь все будет зависеть от того, какие цели вы преследуете. Если, кроме отопления, вам нужно будет проводить горячую воду, то можно поставить настенные современные котлы отопления. Так вам не нужно будет ставить еще и бойлер для нагрева воды, а это – экономия финансов. Также в случае с настенными моделями можно выводить продукты сгорания прямо на улицу. А небольшие размеры таких приборов позволят идеально вписать их в интерьер.

Недостаток настенных моделей – это их зависимость от электрической энергии.

Электрические котлы

Далее рассмотрим электрические котлы отопления. Если в вашей местности нет газа, проходящего магистралью, электрический котел сможет вас спасти. Такие разновидности котлов отопления – небольшие по размерам, поэтому они могут использоваться в небольших домах, а также в коттеджах от 100 кв.м площадью. Все продукты горения будут безвредными с экологической точки зрения. А монтаж такого котла не потребует специальных умений. Стоит отметить, что электрические котлы не очень распространены. Ведь топливо дорогое, а цены на него растут и растут. Если вы спрашиваете, какие котлы для отопления лучше с точки зрения экономии, то это – не вариант в данном случае. Очень часто электрические котлы служат в качестве запасных приборов для отопления.

Котлы на твердом топливе

Теперь пришло время рассмотреть, какие есть котлы отопления на твердом топливе. Такие котлы считаются наиболее древними, такая система используется для отопления помещений уже давным-давно. И причина этому простая – топливо для таких устройств доступно, в его качестве могут быть дрова, кокс, торф, уголь и т.д. Единственный недостаток – это то, что такие котлы не способны работать в автономном режиме.

Газогенераторный твердотопливный котел

Модификация таких котлов – это газогенераторные приборы. Отличается такой котел тем, что можно управлять процессом горения, а производительность регулируют в пределах 30-100 процентов. Когда вы думаете, как подобрать котел отопления, следует знать, что топливо, которое используют такие котлы, – это дрова, влажность их не должна быть меньше 30%. Газогенераторные котлы зависят от подачи электрической энергии. Но они имеют и преимущества в сравнении с твердотопливными. У них высокий КПД, который в два раза выше твердотопливных приборов. А с точки зрения загрязнения окружающей среды они экологичные, так как продукты горения не попадут в дымоотвод, а будут служить для того чтобы образовывался газ.

Рейтинг котлов отопления показывает, что одноконтурные газогенераторные котлы нельзя применять для подогревания воды. А если рассматривать автоматизацию, то она велика. Часто можно найти программаторы на таких приборах – они регулируют температуру носителя тепла и подают сигналы, если есть аварийная опасность.

Газогенераторные котлы в частном доме – это дорогостоящее удовольствие. Ведь стоимость котла отопления высокая.

Жидкотопливные котлы

Теперь рассмотрим котлы на жидком топливе. В качестве рабочего ресурса такие приборы используют дизельное топливо. Для эксплуатации таких котлов нужны будут дополнительные комплектующие – емкости для топлива и помещение специально для котла. Если вы думаете, какой котел выбрать для отопления, то отметим, что жидкотопливные котлы имеют очень дорогую горелку, которая порой может стоить как газовый котел с атмосферной горелкой. Но такой прибор имеет разные ступени мощности, именно поэтому с экономической точки зрения его использовать выгодно.

Кроме солярки, жидкотопливные котлы могут применять также и газ. Для этого служат сменные горелки или специальные горелки, которые способны работать на двух типах топлива.

Жидкотопливный котел

Основная цифра – теплопотери

Расчётные показатели монтируемого в доме газового котла напрямую зависят от размеров теплопотерь. Главные источники значительной потери тепловой энергии в любых частных домах представлены не только вентиляционной системой (20-25%), но также:

  • кровлей;
  • окнами;
  • стенами;
  • полом.

На участках стыков стен и пола теряется порядка 28-30% тепла, а через кровельные конструкции уходит примерно 25-30% тепловой энергии. Неутеплённые стены, пол и окна становится причиной потери 10-15%. Следует отметить, что в старых домовладениях теплопотери через конструктивные элементы часто достигают 40-70%, а обязательному утеплению должны подвергаться участки примыканий, являющиеся мостиками холода.

Как правило, недостаточно качественно осуществляется утепление подвальных помещений и полов в частных домовладениях. При этом неутеплённая цокольная часть характеризуется очень хорошей теплопроводностью. Выполнение теплоизоляции цоколя уже построенного и эксплуатируемого дома предполагает значительные денежные расходы и трудозатраты, что обусловлено необходимостью осуществлять утепление в соответствии с глубиной промерзания грунта, примерно на 80-90 см. В подобной ситуации целесообразно применять теплоизоляцию пола и подвала.

Какие теплопотери необходимо учитывать

Жилой дом теряет тепло практически через все элементы своей конструкции.

В зависимости от использованных материалов и качества строительства и термоизоляции потери составляют:

  • стены 20-70%;
  • окна 5-30%;
  • потолок/крыша 10-30%;
  • 15-40% вентиляция;
  • 1-6% двери;
  • 10-15 пол и цоколь.

В каждом конкретном доме тепло потери распределяются по-своему и в сумме составляют 100%.

Теплопотери стены также зависят от ее ориентации и преимущественного направления ветров. Разница в потерях между подветренной южной и наветренной северной может составлять до 10-15%.

Способность окон удерживать тепло зависит от их конструкции и площади. Современные стеклопакеты, установленные в соответствии с рекомендациями производителя, отлично удерживают тепло, старинные деревянные щелястые окна с рассохшейся замазкой будут выпускать тепла в несколько раз больше, даже при небольшой площади.

Кроме запланированной вентиляции, обменивающейся воздухом с улицей с заданной производительностью, приходится учитывать и случайную вентиляцию- от открывания дверей, окон, от сквозняков из щелей.

Какой запас мощности должен быть

Мощность для подбора источника отопления с бойлером косвенного нагрева при одновременной работе отопления и ГВС определяется по формуле:

М к= (Мо+Мгвс)*Кз,

где:

  • Мк-комбинированная мощность, кВТ;
  • Мо — мощность источника, достаточная для обеспечения отопительной нагрузки дома, кВт;
  • Мгвс — мощность источника нужная для компенсации нагрузки на горячее водоснабжение, кВт;
  • Кз — коэффициент запаса.

В случае поочередного функционирования систем отопления и ГВС:

Мк= Мгвс *Кз

Резерв производительности подсчитывается в зависимости от конструкции нагревательного оборудования.

Для одноконтурных модификаций, запас составляет – 20.0%;
для двухконтурных – 20.0%+20.0%.

Для вышенаведенных примеров теплопроизводительность котла, будет равна.

При одновременной работе систем отопления и ГВС:

Мо = 24 кВт.
Мгвс= 24 кВт.
Кз= 1.4.

Мк= (24+24)* 1.4= 67.2 кВт.

При поочередной работе систем отопления и ГВС:

Мк=24*1.4= 33.6 кВт.

Таким образом выполнить исходный расчет мощности газового источника тепловой энергии не является трудным процессом. Его, возможно, применять для предварительного подбора бойлерного оборудования.

В случае, если же абоненту не хватает ориентировочного расчета эффективности газовых котлов, и необходимо, чтобы теплопотери строения, нагрузка по ГВС и производительность котла были определены более точно, потребуется обратиться к квалифицированным специалистам, чтобы выполнить комплексный проект теплоснабжения дома с разработкой схемы и выбором оборудования.

Способы расчета

  • расчет мощности котла для частного дома по площади помещений;
  • способ расчета мощности котла по объему теплоносителя в системе;
  • расчет мощности котла по учету теплопотерь.

Примечательно, что продавцы теплового оборудования чаще всего применяют первый метод. Производители в инструкциях по эксплуатации часто указывают объем теплоносителя, с которым котел будет работать. Третий метод, учитывающий теплопотери через ограждающие конструкции, окна и двери, применяют чаще всего инженеры-проектировщики. Какие же из этих методов можно использовать в частном строительстве, и какой из них самый точный?

При недостаточной мощности котла даже если и удастся нагреть дом, подняв до максимума температуру теплоносителя, то такое отопление будет неэффективным. Дело в том, что наибольшее количество теплоты от сжигания топлива теплоноситель заберет, если он холодный. Чем ближе его температура к температуре энергоносителя, тем больше тепла будет расходоваться впустую, то есть «в трубу».

Избыток мощности тоже не лучшим образом скажется на работе системы отопления. Дело в том, что при нормальной работе котла в доме будет жарко. Чтобы поддерживать комфортную температуру, придется открывать окна – «топить улицу». Если же протапливать котел периодически, то это негативно скажется как на самом котле, так и на остальных элементах системы. Любые перепады температуры будут постепенно разрушать материал. От многократных температурных расширений-сужений быстро потекут прокладки в радиаторах, в соединениях труб. При топке не в полную мощность дымоход будет не достаточно прогреваться и станет быстрее обрастать сажей. Поэтому ресурс всей системы значительно сократится.

Мощность котла

Тепловая мощность водогрейного котла КВ, это количество теплоты которое передаётся теплоносителю (воде) в процессе сгорания топлива в котле. Тепловая мощность котла КВ измеряется в гигакаллориях (ГКал/час) или мегаваттах (МВт/час).

1 ГКал/час — это 40 кубометров воды (40 м 3 /час), нагретые на 25 градусов Цельсия (25 0 С) за один час. 1 ГКал = 1.16 МВт.

Формулу для расчёта тепловой мощности котла КВ в гКал/час можно представить в виде:

Q = (T1 — T2) * расход сетевой воды (м 3 /час) / 1000, где T1 — Т2 — разность температур воды на входе и выходе из котла в градусах Цельсия.

Таким образом, для того чтобы посчитать мощность, которую выдаёт котельная, необходимо расход воды умножить на разность температур (перепад между «подачей» и «обраткой» ) и разделить на 1000. У Вас получится мощность в гигакаллориях (ГКал).

Расчет мощности котла КВ. Пример 1:

Температура воды на «подаче» (из котельной в тепловую сеть) — 63 0 С

Температура воды на «обратке» (из тепловой сети в котельную) — 48 0 С

Расход сетевой воды — 125 м 3 /час (по насосам)

Мощность котла КВ=(63 — 48) * 125/1000=1.875 Гкал. * 1.16 = 2,175 МВт .

Расчет мощности котла КВ. Пример 2:

Температура воды на входе в котёл — 56 0 С

Температура на выходе из котла — 75 0 С

Расход воды в котле — 45 м 3 /час

Мощность котла КВ=(75 — 56) * 455/1000 = 0.855 ГКал * 1.16 = 0.99 МВт.

Права на тексты, фотографии, изображения и иные результаты интеллектуальной деятельности, расположенные на сайте kotel-kv.com, подлежат правовой охране в соответствии с действующим законодательством РФ, Гражданским кодексом РФ (часть четвертая) от 18.12.2006 № 230-ФЗ. Запрещено использование (воспроизведение, распространение, переработка и т.д.) любых материалов, размещенных на данном сайте, без письменного согласия правообладателя. Такое использование является незаконным и влечет ответственность, установленную действующим законодательством РФ.

Гидравлическая группа

Гидравлическая группа расположена в самом низу устройства. Сюда входит подающая часть и обратная (с насосом).

Обратите внимание из каких материалов выполнена эта группа. Раньше была распространена латунь

Сейчас ее все чаще заменяют композитным исполнением – термостойкий пластик черного цвета. Ничего страшного в этом нет, технологии не стоят на месте и развиваются с каждым днем.

Ошибка №22
Однако латунь по-прежнему считается более качественным и надежным материалом.

При этом, многие забывают, что если у вас вода в системе химически агрессивна + присутствуют блуждающие токи, то котел с латунной гидравлической группой будет не лучшим решением.

Калькулятор для расчета мощности котла

Тем, кто не любит заниматься подсчётами, пусть даже и не очень сложными, поможет провести расчет котла для отопления дома, специальный калькулятор – бесплатное онлайн приложение.

Интерфейс онлайн калькулятора расчета мощности котла

Для получения итогового результата потребуется также ввести общую площадь, которой будет требоваться обогрев.

Далее следует заполнить информацию о типе остекления, уровне теплоизоляции стен, полов и потолков. В качестве дополнительных параметров учитываются также высоту, на которой расположен потолок в помещении, вводят сведения о количестве стен, взаимодействующих с улицей. Учитывают этажность здания, наличие сооружений поверх дома.

После ввода необходимых полей кнопка выполнения расчетов становится «активной» и можно получить расчет кликнув мышью по соответствующей клавише. Для проверки полученной информации можно воспользоваться формулами расчета.

Что учитывается в обязательном порядке?

Как посчитать мощность котла отопления, какие данные должны присутствовать в обязательном порядке? Следует запомнить одно правило: каждые 10 кв.м коттеджа с изоляционными характеристиками,  стандартным пределом высоты потолка (до 3 м) будут требовать примерно 1 кВт для отопления. К мощности котла, который предназначен для совместной работы в обогреве и горячем водоснабжении, нужно будет добавить не меньше 20%.

Мощность котла в зависимости от площади дома

Автономные контур отопления, который имеет нестабильное давление в котле отопления, нужно будет снабдить прибором, чтобы его запас мощности был выше, чем расчетное значение не менее, чем на 15 процентов. К мощности котла, который обеспечивает отопление и горячее водоснабжение, требуется добавить 15%.

Расчет мощности твердотопливного котла

Приближенный результат здесь можно получить путем умножения средней мощности на 10 кв. м. Значение приравнено к 1,2 кВт при условии высоты потолка до 3 м., хорошей ситуации относительно утепления дома. Например, под Киевом на общую площадь до 300 м. хватает 35 кВт. Рекомендуемый запас при таком способе расчетов составляет 30 %. То есть итог получается равным 45,5 кВт.

Различается оборудование по типу используемого источника тепла. Здесь учитывается скорость сгорания топлива, которая влияет на дополнительный запас мощности. Например, итог для пиролизного котла для той же площади будет находиться в пределах 75-85 кВт.

Кроме этого должны быть учтены системы “теплый пол”, дополнительные радиаторы, теплопроводность и сечение труб. Программа онлайн-калькулятора содержит большинство ключевых параметров и неизменные данные из официальных таблиц.

Используемые в частных домах котлы

В частных домовладениях в качестве основного теплового генератора могут выступать котлы, различающиеся не только показателями мощности, но и другими техническими параметрами, включая вид топлива и функционал. Выпускаемое оборудование работает на твёрдом (древесина, специальные пиллеты, уголь), жидком, газообразном (магистральный и баллонный газ) видах топлива, а также от традиционной электрической сети.

Конструктивные особенности:

  • по материалу исполнения – чугунные или стальные модели;
  • по способу монтажа – напольные или настенные модели;
  • по числу контуров – одно- или двухконтурные модели.

Энергонезависимые приборы способны функционировать без подключения к электросети, а при монтаже энергозависимых котлов нужно помнить, что системы с принудительной циркуляцией теплового носителя не способны работать без наличия электричества.

Приобретая теплогенерирующий прибор требуется учитывать большое количество критериев

В этом плане особое внимание уделяется стоимости котла, особенностям выполнения монтажа и установки системы отопления, мощности устройства и количеству контуров, виду используемого топлива, а также варианту удаления всех отработанных газов

К самым доступным с точки зрения цены котлам относятся модели отечественного производства, а выбирать устройство по типу топлива нужно с учётом климатических условий и существующих возможностей, присущих населённому пункту, в котором предполагается эксплуатировать дом. При желании вполне можно значительно повысить производительность системы и равномерность прогрева помещений при помощи специального теплового аккумулятора, присоединяемого к установленному отопительному котлу.

Расчёт количества секций отопительных приборов

Система отопления не будет эффективной, если не рассчитать оптимальное количество секций радиаторов. Неправильный расчёт приведёт к тому, что комнаты будут обогреваться неравномерно, котёл будет работать на пределе возможностей или, наоборот, «вхолостую» растрачивая топливо.

Некоторые владельцы домов считают: чем больше батарей, тем лучше. Однако, при этом удлиняется путь теплоносителя, который постепенно охлаждается, а значит, последние комнаты в системе рискуют остаться без тепла. Принудительная циркуляция теплоносителя, отчасти, решает эту проблему. Но нельзя упускать из виду мощность котла, который может просто «не потянуть» систему.

Чтобы рассчитать количество секций, понадобятся следующие значения:

  • площадь отапливаемой комнаты (плюс смежной, где нет радиаторов);
  • мощность одного радиатора (указана в технической характеристике);

принять во внимание, что на 1 кв. м. жилой площади потребуется 100 Вт мощности для средней полосы России (согласно требованиям СНиПа)

жилой площади потребуется 100 Вт мощности для средней полосы России (согласно требованиям СНиПа).

Площадь комнаты умножают на 100 и полученную сумму делят на параметры мощности устанавливаемого радиатора.

Пример для комнаты в 25 кв. метров и мощности радиатора 120 Вт: (20х100)/185=10,8=11

Эта самая простая формула, при не стандартной высоте комнат или их сложной конфигурации используются другие значения.

Как правильно рассчитать отопление в частном доме, если мощность радиатора по каким-то причинам неизвестна? По умолчанию берётся средне статическая мощность в 200 Вт. Можно брать средние значения определённых типов радиаторов. Для биметаллических эта цифра составляет — 185 Вт, для алюминиевых — 190 Вт. У чугунных значение значительно ниже — 120 Вт.

Если расчёт ведётся для угловых помещений, то полученный результат можно смело умножать на коэффициент 1,2.

Учитываем теплопотери

Отметим, что независимо от того, рассчитывается ли мощность электрического котла, котла на газу, на дизеле или на дровах, — в любом случае, работу отопительной системы будут сопровождать потери тепла:

  • Необходимо проветривание помещений, однако если окна будут открыты постоянно, то дом потеряет около 15% энергии.
  • Если стены слабо утеплены, то уйдет 35% тепла.
  • Через оконные проемы будет уходить 10% тепла, а если рамы старого образца – то еще больше.
  • Если пол не утеплен, то в подвал или землю будет отдано 15% тепла.
  • Через крышу уйдет 25% тепла.

Перед тем, как расчитать котел отопления, следует учесть, что если имеет место хоть один из этих факторов, то следует отобразить это в расчетах.

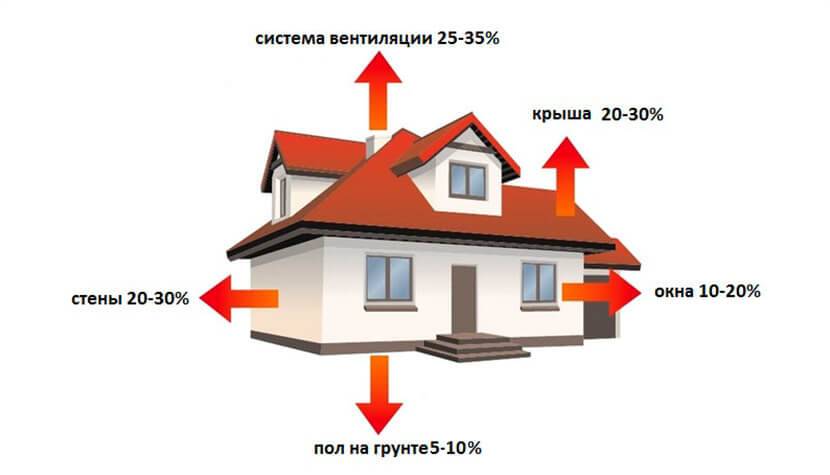

Теплопотери дома

Расчет мощности газового котла

Для типовых схем обогрева с высотой потолков до 3 м. объем обслуживаемого пространства и микроклимат не учитываются. Здесь итог получают путем умножения 1 кВт/10 кв.м (удельная тепловая мощность) на общую площадь дома и поправочный коэффициент для конкретного региона (значение берется из таблиц). Например, под Москвой для 100 кв.м. потребуется 15 кВт.

В двухконтурных приборах вода протекает циклически нагреваясь и охлаждаясь. Здесь к уже полученным результатам добавляйте 20 %. То есть на примере в Московском регионе итогом будет 18 кВт.

Для уточнения искомого параметра нужно учесть коэффициент рассеивания тепла. Информация также имеется в официальных таблицах. Так, если в доме все конструкции состоят из современных материалов с теплоизоляцией, то величина может находиться в пределах 0,6-0,9, а для одинарной кирпичной кладки от 2 до 2,9. То есть мощность оборудования для ГВС должна будет соответствовать более 10,8 или 36 кВт.

Онлайн-калькулятор запрограммирован учитывать большинство нюансов и выдавать результат за считанные минуты. Достаточно ввести следующие данные: площадь, тип окон, степень теплоизоляции и количество наружных стен, минусовые показания термометра, высоту потолка.

Быстрый подбор диаметров труб по таблице

Для домов площадью до 250 кв.м. при условии, что стоит насос 6-ка и радиаторные термоклапаны, можно не делать полный гидравлический расчет. Можно подобрать диаметры по таблице ниже. На коротких участках можно немного превысить мощность. Расчеты произведены для теплоносителя Δt=10oC и v=0,5м/с.

ТрубаМощность радиаторов, кВт
Труба 14х2 мм1.6
Труба 16х2 мм2,4
Труба 16х2,2 мм2,2
Труба 18х2 мм3,23
Труба 20х2 мм4,2
Труба 20х2,8 мм3,4
Труба 25х3,5 мм5,3
Труба 26х3 мм6,6
Труба 32х3 мм11,1
Труба 32х4,4 мм8,9
Труба 40х5,5 мм13,8

Обсудить эту статью, оставить отзыв в Google+ | Вконтакте | Facebook

Сравнительный анализ методов расчета мощности котла по площади и теплопотерям

Чтобы сравнить, насколько выгоднее производить расчет мощности котла для частного дома с учетом теплопотерь, можно в качестве примера рассмотреть уже упоминаемый одноэтажный дом 10 х 16 м.

Пример расчета по площади

Так как площадь здания составляет 160 кв. м, мощность котла должна быть не менее 16 кВт. Так как такие котлы практически не производят, выбирается ближайший по мощности в большую сторону – 20 кВт. «Перебор по мощности даже от полученного значения выходит большой  – 25%. А если сравнивать со следующим ниже расчетом – просто огромный!

Пример расчета тепловой мощности котла по теплопотерям

Теплопотери через ограждающие конструкции составляют:

стены – 156 кв.м  х 10 Вт/м  =  1560 Вт;

пол – 160 кв.м  х  4 Вт/кв.м = 640 Вт;

окна и двери – 20 кв.м  х  30 Вт/кв.м  = 600 Вт;

крыша, кровля – 160 кв. м. х 15 Вт/кв.м = 2400 Вт.

Всего через ограждающие конструкции теряется 5 170 Вт тепловой энергии.

Теплопотери через вентиляцию составляют еще столько же, итого 10 340 Вт. С учетом 20%-го запаса требуемая номинальная мощность составит всего 12 408 Вт. Выбирая ближайший номинал мощности, можно установить котел на 15 кВт. А если холодные зимы случаются не часто и в доме есть еще альтернативный источник тепла – печь, камин, электрообогреватель, то, с учетом запаса в 15%, требуемая мощность котла составит 11 891 Вт. Это позволяет установить даже котел мощностью 12 кВт.

Как видно из обоих результатов, расчет тепловой мощности котла по теплопотерям значительно объективнее учитывает особенности здания и поможет сэкономить как на цене котла, так и на его эксплуатации в будущем.

Что собой представляют одноконтурные настенные газовые котлы

Газовый навесной одноконтурный котёл – центральный элемент локальной отопительной системы, предназначенный исключительно для обогрева помещений.

Среди аналогов он выделяется уменьшенным размером – от 55 до 90 см в высоту и от 40 до 45 см в ширину, а также весом – от 30 до 75 кг, что позволяет монтировать его прямо на стену. Такой агрегат хорошо вписывается практически в любую обстановку, будь то кладовка, санузел, кухня, мансарда или даже чердак.

Номинальная тепловая мощность настенных газовых котлов существенно уступает напольным: бытовые – от 10 до 42 кВт, промышленные – от 46 до 100 кВт. Тем не менее, этого вполне достаточно для отопления большинства как жилых, так и производственных объектов средней площади – от 60 до 800 м2.

Устройство и принцип работы

Настенный котёл во многом напоминает колонку, с той разницей, что греет он не проточную воду, а циркулирующий по замкнутому контуру теплоноситель.

Каждый одноконтурный котёл включает минимум четыре рабочих узла:

  • камера сгорания (топка), оснащенная горелкой;
  • первичный теплообменник пластинчатого типа;
  • система удаления отработанных газов (дымов);
  • блок механического/электронного управления.

Отвод газов в навесных моделях производится через коаксиальный (боковой) дымоход, обычно он уже имеется в базовом комплекте. Современные агрегаты помимо этих составляющих имеют циркуляционный насос, встроенный расширительный бак, многофункциональную автоматику и т. д.

Независимо от модификаций работают все газовые котлы по одной схеме:

  1. Горелка дозировано подаёт в топку воздушно-газовую смесь для сжигания.
  2. Выделившаяся энергия через теплообменник передаётся теплоносителю.
  3. Циркулирующая жидкость (вода, антифриз) разносит тепло по радиаторам.
  4. В остывшем состоянии она возвращается в котёл – цикл снова повторяется.

Организация автономной системы горячего водоснабжения (ГВС)

Бойлер косвенного нагрева – термическая ёмкость, которая для подготовки горячей воды принимает на себя часть тепловой энергии от стороннего источника.

Особенность настенных котлов в том, что они, в большинстве своем, изначально рассчитаны на совместную работу с бойлером и имеют соответствующие патрубки для его подключения. Многие модели имеют специальные декоративные панели, благодаря которым можно ставить один агрегат на другой без крепления к стене.

Второй контур присоединяется стандартно – параллельно отопительному, но в котлах с бойлером (в противовес двухконтурным аналогам) приоритет ГВС отдаётся только при первичном нагреве, а дальше теплоноситель распределяется так равномерно, что изменение мощности обогрева незаметно для жителей дома.

Понятие коэффициента рассеивания

Такое понятие вводится, чтобы охарактеризовать качество теплоизоляции дома в целом:

  • дом, построенный с применением совершенных материалов, с качественно утепленными поверхностями, многокамерными стеклопакетами и управляемой вентиляцией:0,6-0,9;
  • дом из обычных материалов достаточной толщины (бревно диаметром 25 см или кладка в два кирпича), с теплоизолированными стенами и перекрытиями, качественным остеклением:1,0-1,9;
  • постройка с тонкими стенами (кладка в один кирпич или брус 10-15см), без дополнительной теплоизоляции, с обычными окнами: 2,0-2,9
  • постройка временного типа без теплоизоляции, из профлиста или горбыля: 3,0-4,0

Теплоизолированный дом требует котла с меньше мощностью

Потребляемая мощность котла, определенная в ходе расчетной оценки, умножается на этот поправочный коэффициент. Для хорошо теплоизолированного и оборудованного дома ее получится снизить, а для временной постройки она увеличится в несколько раз.

Настенные и напольные котлы

По типам котлы делятся на настенные и напольные.

Напольные котлы, как становится понятно из их названия, монтируются прямо на пол и чаще всего подключаются к достаточно производительному емкостному водонагревателю для обеспечения здания горячей водой. Настенные котлы размещаются на стенах и прекрасно подходят для отопления собственной квартиры или коттеджа. Самое главное достоинство таких котлов – небольшой размер. Это делает их особо удобными. Меньшие габариты по сравнению с напольными котлами – это не единственное достоинство. Данный тип оборудования можно разместить на чердаке, в ванной или подвале. Приборы, которые относятся к напольному типу, устанавливать в таких местах не рекомендуется из-за повышенной влажности.

Однако настенные котлы дают относительно небольшую мощность, которой может не хватить на отопление большого дома. Мощность настенного оборудования колеблется в пределах от 12 до 36 кВт. У напольных приборов она значительно выше и может доходить до 160 кВт.

Два этих вида не сильно отличаются по своей функциональности. В большинстве случаев работой котла можно управлять в ручном и автоматическом режиме. Во-втором случае заданная температура будет поддерживаться без дополнительной регулировки. Котел сам будет увеличивать или уменьшать мощность своей работы. В случае, если подача газа прекратится, он завершит свою работу и начнет ее тогда, когда она возобновиться. Это делает работу оборудования максимально безопасной. Автоматические системы безопасности контролируют наличие пламени, газа, тяги в дымоходе и нагрев установленного теплоносителя.

Еще одно отличие – способ нагрева воды. В напольном котле чаще всего вода греется в некоторой емкости. Часто за счет именно этого резервуара такое оборудование выглядит громоздким и не помещается в небольших комнатках. В настенном котле прогревание воды происходит в проточном режиме. В таком случае нет необходимости выделять дополнительное место под резервуар. Вода будет греться непосредственно перед подачей. Однако этот способ нагрева воды имеет значительный минус. Перед тем как в кран поступит горячая вода, пройдет некоторое время, и чем котел дальше располагается от потребителя, тем больше времени может понадобиться.

По стоимости настенные котлы немного дешевле напольных, но в отличии от второго типа они не так долговечны. Кроме того, обслуживание такого оборудования тоже отличается небольшой стоимостью.

1 Устройство и назначение одноконтурных газовых котлов отопления, их технические характеристики

style=»display:block»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9967522739″
data-ad-format=»auto»>

Одноконтурный котел газовый отопительный имеет практически одинаковую конструкцию, несмотря на его производителя. Отличия заметны лишь исходя из конструктивного предназначения устройства, а также от использования материалов отдельных деталей и укомплектованностью котла опционным набором (системы защиты и аварийного отключения, искрозащита и т.п.).

  1. Корпус котла. Выполняется с металлопластика, стали, а также чугуна. Как правило на корпусе расположена панель управления (регуляторы давления и температуры), а также информационный дисплей;
  2. Вентилятор (к примеру, одноконтурные турбированные настенные газовые котлы). Важный элемент системы, который отвечает за своевременный отвод отработанного газа;
  3. Первичный теплообменник, в паре с модулирующей горелкой;
  4. Расширительный бак и газовая арматура;
  5. Циркуляционный насос, благодаря которому происходит движения и конечный прогрев основного теплоносителя – воды;
  6. Вторичный пластинчатый теплообменник и гидравлический модуль;
  7. Входные клапаны на холодную воду и газ;
  8. Клапан подачи воды на радиаторы, и коаксиальный дымоход для отвода газа.

Схема подключения одноконтурного котла

Вы можете купить одноконтурный настенный газовый котел как для отопления квартиры, так и для обеспечения теплом своей дачи, частного дома, офиса, а также производственных помещений.

Перед тем как приступить к выбору одноконтурного газового котла для отопления, следует узнать о важных технических характеристиках. Именно они помогут определится с устройством, которое идеально подойдет для вашего помещения.

  • Вес и габариты. Данные показатели важны, если площадь под установку устройства в вашем помещении – ограничены. Компактные газовые котлы имеют вес от 15 до 30 кг (котел газовый одноконтурный настенный Baxi весит 27 кг). Газовый одноконтурный напольный котел является более массивным от 70 до 200 кг (а некоторые модели имеют вес еще больше). Компактные габариты современных газовых котлов предоставляют возможность, без проблем подобрать устройство даже для небольшой квартиры. В тоже время, производственные одноконтурные газовые котлы имеют крупные размеры, и требуют наличия отдельной комнаты, для их установки.;
  • Коэффициент полезного действия. Еще в старых моделях советской эпохи, КПД не превышал 60%. На сегодняшний день, в условиях плотной конкуренции, производители предлагают модели КПД, у которых не опускается более чем на 85%. Настенный газовый одноконтурный котел Данко имеет минимальный КПД 90,1 %. В некоторых моделях данный показатель доходит до 95%.;
  • Тепловая мощность. Газовый одноконтурный настенный котел имеет два показателя мощности: потребительская и полезная. Первая показывает максимально допустимый уровень нагрузки котла, а вторая отображает рекомендуемый уровень для полезной работы устройства. Одноконтурный настенный газовый котел Вайлант имеет максимальную полезную мощность 14 Квт, и максимальную потребительскую мощность в 15,4 кВт.;
  • Расход природного газа. Показатель, благодаря которому вы можете рассчитать ваши финансовые затраты при эксплуатацииконкретного газового котла.Газовый напольный одноконтурный котел Атон имеет максимальный расход природного газа в 10,5 м3/ч. Настенные одноконтурные газовые котлы отопления имеют в разы меньший расход, в связи с чем, их выгодно эксплуатировать в квартирах и домах от 2 до 5 м3/ч.
  • Емкость и давление расширительного бака. Газовые одноконтурные напольные котлы отопления имеют емкость от 6 до 20 л., в зависимости от назначения и мощности устройства, максимальное давление от 0,5 до 3 бар.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
