Какая система отопления частного двухэтажного дома лучше – виды, различия

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

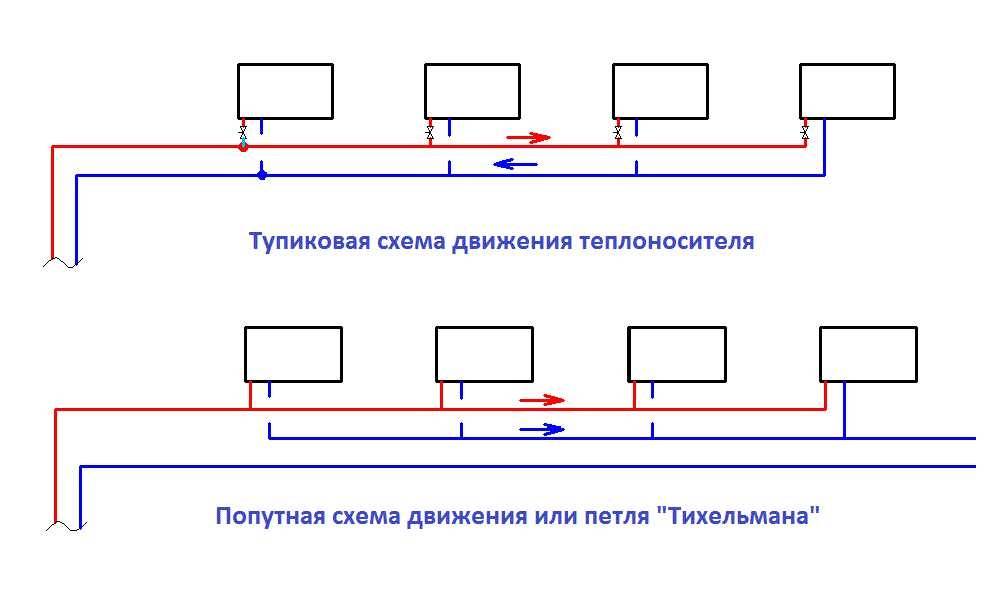

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

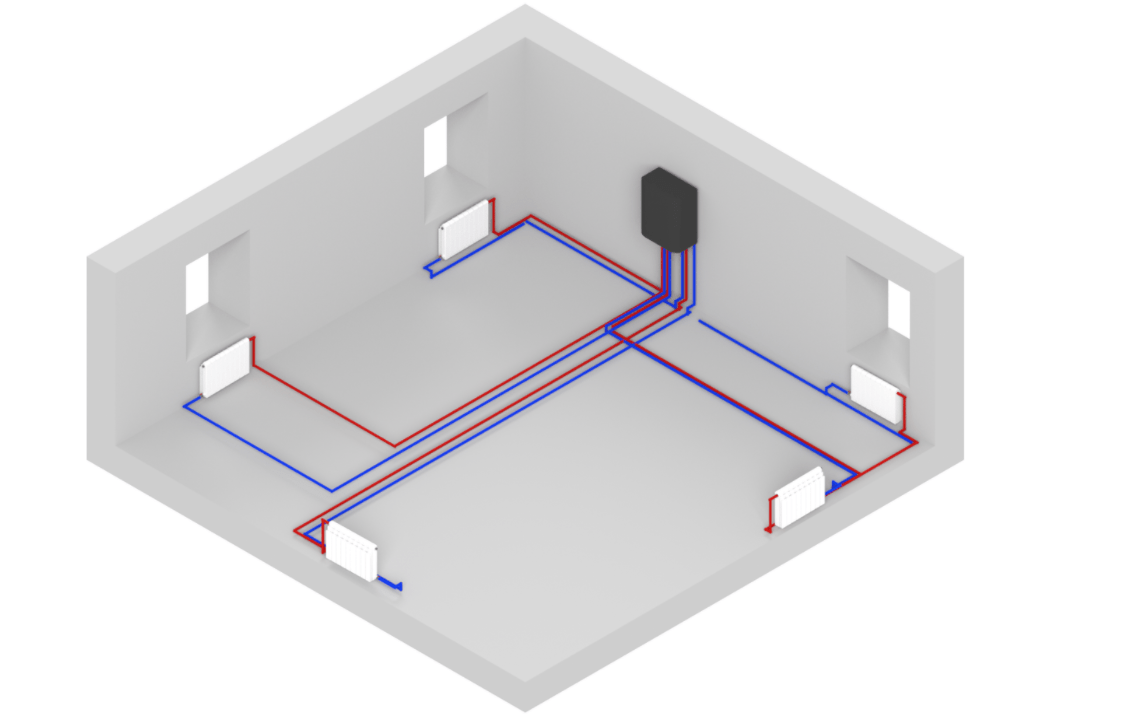

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Оптимальное решение — 2 магистрали

Двухтрубная система отопления двухэтажного дома хороша тем, что теплоноситель направляется к отопительным приборам по одной трубе, а возвращается — по другой. В частном домостроительстве используется 3 вида таких систем:

  • тупиковая, в ней теплоноситель доходит до последней батареи и течет назад, потоки движутся навстречу друг другу;
  • попутная, где подающий и обратный поток протекает в 1 направлении, а схема представляет собой замкнутое кольцо;
  • коллекторная, отличающаяся индивидуальной подачей нагретой воды к каждому радиатору от распределительного коллектора.

Все двухтрубные схемы водяного отопления для 2-этажного частного дома своими руками выполнить несложно, в этом их преимущество. Если архитектура здания не слишком сложна, а площадь не превышает 300 м², то собрать сеть трубопроводов можно без предварительных расчетов. Подача от котла делается трубой 25-32 мм, ветви — 20-25 мм, а подводки — 16 мм. Подразумевается, что теплоноситель побуждается к движению насосом. Самотечное отопление двухэтажного дома, когда через все комнаты проходит две больших трубы, не понравится никому.

Тупиковая и попутная схемы схожи в монтаже, а при устройстве коллекторной системы трубопроводы придется проложить напрямую к батареям в полу. Это вариант для застройщиков, имеющих высокие требования к интерьерам помещений, поскольку на стенах комнат не будет видно труб. Его тоже можно реализовать в частном доме своими руками, хотя оборудование и материалы обойдутся дороже, чем при тупиковой схеме.

При устройстве тупиковой системы важно все радиаторы, установленные в двухэтажном доме, поровну разделить на группы, чтобы протянуть к ним ветви одинаковой длины. Принято делать так: 2 ветви на 1 этаже, еще две — на втором, подача теплоносителя наверх — прямо от котла по стояку

Попутная схема реализуется иначе: подающий трубопровод прокладывается горизонтально от первого до последнего прибора, а обратный начинается от первого и направляется к котлу, собирая остывшую воду из всех батарей. Так, по периметру дома образуется кольцо, обслуживающее все радиаторы.

Двухтрубные системы объединяются общими преимуществами:

  • подачей во все отопительные приборы теплоносителя с одинаковой температурой;
  • надежностью в работе;
  • удобством балансировки, особенно попутной схемы;
  • возможностью эффективно управлять работой отопления с помощью различной автоматики;
  • простотой монтажа, выполняемого своими руками.

Лучевая схема системы отопления: особенности применения в двухэтажном доме

Схема отопления с распределителем (это и есть лучевая) очень удобна и эффективно подходит для установки в двухэтажном доме. Все дело в том, что данная система отопления частного двухэтажного дома подразумевает индивидуальную подачу теплоносителя от распределителя к различным приборам отопления .

Одно- и двухтрубная системы отопления

Благодаря конструктивным особенностям, а также продуманности, помещения в доме (в том числе и на втором этаже) нагреваются намного быстрее, чем при использовании более доступной однотрубной системы отопления. Да и эстетически эта схема отопления очень хороша, ведь трубопровод подачи горячего теплоносителя и обратку можно спрятать под напольным покрытием.

Основным (но не единственным) достоинством лучевой схемы отопления можно назвать отсутствие множественных соединений на трубах (это также способствует упрощению монтажных работ). Также, такая система предполагает наиболее равномерное распределение теплоты по всей магистрали, без потерь и прочих неприятностей.

Лучевые системы отопления с естественной и принудительной циркуляцией

Как правило, система отопления Ленинградка в двухэтажном доме не предпочтительная сегодня, так как не дает достичь максимальных показателей обогрева и экономии.

Ей на смену приходит двухконтурная лучевая система, которая может устанавливаться как с естественной, так и с принудительной циркуляцией теплоносителя по магистрали

Нельзя не отметить, что оба этих метода имеют свои особенности, которые важно рассмотреть перед началом монтажа своими руками

Лучевая система отопления

Естественная циркуляция (самотечная система отопления ) – на сегодняшний день применяется не так широко, как 10-15 лет тому назад. Спад популярности связан с тем, что инструкция к подобным системам подразумевает применение труб большого диаметра, что не всегда возможно.

Двухтрубная система отопления с естественной циркуляцией также обязательно должна комплектоваться расширительным баком, который выступает компенсатором расширения теплоносителя. Установка подобного оборудования выполняется в самой высокой точке дома и, порой, это довольно неудобно.

Но, как бы то ни было, именно естественная циркуляция в двухтрубной системе отопления двухэтажного дома позволяет сэкономить. Такая двухконтурная система не требует установки дополнительного оборудования, в частности, дорогостоящих насосов.

Система отопления с естественной циркуляцией

Совет: Если объект недвижимости используется, например, в качестве дачи или же это какой-нибудь долгострой, где нет электричества, то естественная циркуляция в системе отопления будет наиболее целесообразным решением. Даже без автоматики и дополнительной прокачки теплоносителя в доме будет всегда достаточно тепло и уютно.

Системы с принудительной циркуляцией сегодня получили большое распространение. Еще 5-10 лет тому назад подобный вариант обогрева не получал одобрения среди потребителей в силу своей дороговизны. Сегодня же, когда цена на автоматику и технику снизилась, позволить двухтрубные системы отопления с принудительной циркуляцией может каждый.

Основным преимуществом и особенностью принудительной циркуляции является искусственная «прогонка» теплоносителя по трубам. Осуществляется такой процесс при помощи специального оборудования – насоса – установленного в подающей магистрали или обратке.

Нельзя не отметить (и это видно на многих фото и видео в сети), что двухтрубные отопительные системы для двухэтажных загородных домов с принудительной циркуляцией вовсе не требовательны к геометрии дома, длине веток и гидравлическому сопротивлению трубопроводов. Автоматика также помогает поддерживать оптимальную температуру в помещениях дома.

Система отопления с принудительной циркуляцией

Воздушное отопление

Воздушное отопление планируется при проектировании строительства, так как установка подобной конструкции в готовом здании сложна.

Данная схема системы отопления двухэтажного частного дома состоит из воздушных магистралей, в которые подается прогретый воздух. При этом горячие потоки переходят вверх, и холодный воздух передвигается к теплогенератору.

Данная схема является экономичной  и экологически чистой. В качестве теплоносителя применяется легко восполняемый ресурс – воздух. Из топлива используется жидкое топливо или газ. При монтаже данной конструкции предусматривается забор воздуха снаружи. Воздух прогревается при соприкосновении с нагревательным устройством. Используются нагревательные приборы: калориферы, тепловые вентиляторы и кондиционеры. Применяются печи. Одной из эффективных конструкций считается булерьян. Она оснащена из труб, которые располагаются внизу и сверху топливника. У данной конструкции следующие преимущества:

  1. Топливо сгорает, что вызывает эффективный обогрев. Высокий КПД.
  2. Небольшие размеры устройства.
  3. Разводка обойдется дешевле, чем  трубопровод других конструкций.

Особенности однотрубного отопления

Однотрубная система отопления двухэтажного дома монтируется наравне с двухтрубной. Способ разводки не зависит от этажности. Но для зданий из нескольких этажей обязателен монтаж циркуляционного насоса. Для обогрева в однотрубной системе можно использовать любой теплоноситель в жидком агрегатном состоянии.

Принцип работы и отличительные признаки

При использовании однотрубной схемы разводки все батареи подключаются последовательно. Радиаторы располагаются близко к стенам по периметру дома. Теплоноситель попадает во все секции.

При использовании запорных кранов улучшается работа системы. Краны Маевского устанавливаются для вывода из батарей накопившегося воздуха. Пробки часто появляются при простое системы и летом, когда не нужно отапливать помещение. Существуют и другие виды кранов.

Преимущества и недостатки схемы однотрубной схемы

В многоэтажном доме однотрубная система отопления может нормально обогревать помещение только при использовании принудительной подачи воды от помпы. При этом по одной магистрали, которая идёт по периметру этажа, движется теплоноситель по всем батареям. Один коллектор одновременно подает и возвращает воду.

При правильном расчете трубопроводов в каждую батарею попадает приблизительно треть воды. Остаток продолжает циркулировать. После прохождения по цепи теплоноситель возвращается в коллектор, из-за чего снижается температура потока жидкости на несколько градусов.

Охлажденный теплоноситель поступает в следующую батарею, при этом продолжает циклично падать температура. После прохождения последнего из радиаторов остывший теплоноситель поступает в котел.

Основной плюс такой системы — низкая стоимость. Цена материалов и работы достаточно низкая. Но это правило работает только при использовании дешевых труб из полипропилена. Если трубопровод монтируется из дорогих материалов, например, полиэтилена или металла, то стоимость существенно возрастет из-за фитингов.

Недостатки:

  1. Из-за циклического охлаждения теплоносителя требуется увеличивать количество секций радиаторов для установки в удаленных комнатах.
  2. Необходимость сложных расчетов с учетом снижения температуры жидкости.
  3. Одна ветвь может обеспечивать теплом не более 6 радиаторов.
  4. В многоэтажных зданиях сложно провести трубы из-за проемов.
  5. Трудно выполнить автоматизацию работы.

Варианты подключения

Существует два вида подключения:

  • простая однотрубная система без возможности регулировать работу;
  • схема, в которой можно отключить часть радиаторов для ремонта.

Простой вариант значительно дешевле. Однако в случае поломки придется отключать всю систему. Монтаж второго варианта обходится дорого, потому что кроме трубопровода потребуется набор фитингов и запорной арматуры. За счет усложненной системы из кранов и байпасов регулируется объем теплоносителя, поступающего в каждый радиатор.

Схема, в которой можно отключить часть радиаторов для ремонта, была признана оптимальным вариантом однотрубной разводки.

Комплектация и монтаж оборудования

Во время составления проекта отопления частного двухэтажного дома своими руками нужно подготовить следующий набор оборудования:

  1. Насос для принудительной циркуляции.
  2. Теплогенератор с необходимым уровнем мощности.
  3. Расширительная емкость.
  4. Набор труб 25 и 20 мм.
  5. Переходники, набор прокладок и заглушек.
  6. Радиаторы.
  7. Запорная арматура с возможностью спуска воздуха.

Трубопровод в попутной схеме движения теплоносителя можно выбирать из разных полимеров или металлопластика. Последний будет предпочтительным.

Важно правильно выбрать место для котла, который должен быть расположен в изолированном помещении, чтобы шум от работы не мешал жильцам. После монтажа принимаются за сборку трубопровода, осуществляют обвязку котла отопления для двухэтажного дома

Перед подключением радиатора для возможности регулировки устанавливают тройники и байпасы. Циркуляционный насос закрепляется рядом с входом обрата в котел.

Виды двухтрубных систем двухэтажного дома

Прежде чем выбрать тот или иной вариант двухтрубной системы отопления двухэтажного дома, схему разводки труб и вид циркуляции, необходимо выяснить, какими же они могут быть.

Во-первых, в зависимости от пространственного расположения подводящей и отводящей магистрали двухтрубная система, также как и однотрубная, может быть выполнена по двум схемам:

  • С горизонтальной разводкой — когда магистральные трубы на каждом этаже образуют отдельные условно горизонтальные (с соблюдением необходимых уклонов) контуры или петли;
  • С вертикальной — когда подача нагретого теплоносителя к радиаторам в разных уровнях и отвод охлажденного, из них, осуществляется при помощи вертикальных стояков.

Схемы с горизонтальной разводкой можно также разделить на:

  • Простые — с последовательным подсоединением радиаторов к подающей трубе и «обратке»;
  • Лучевые или коллекторные — когда каждый радиатор подсоединяется отдельно с помощью двух труб к специальному распределителю (гребенке, коллектору). Он может быть отдельным для каждого этажа, размещенным в нише или шкафчике или же быть общим для всего дома, размещенным в котельной.

Схемы с последовательным подсоединением радиаторов могут быть как с нижней, так и с верхней разводкой подающей трубы. Коллекторные же или лучевые схемы, как правило, предполагают нижнюю разводку труб, причем, очень часто, те прокладываются скрыто, под полом.

Кроме этого, схемы двухтрубных систем отопления двухэтажных домов могут отличаться способом обеспечения циркуляции теплоносителя. Такая циркуляция может быть:

  • Гравитационной или естественной – когда она обеспечивается только разностью удельного веса горячего и холодного теплоносителя и наличием уклонов магистральных трубопроводов;
  • Принудительной – когда для этого используется специальный циркуляционный насос (или насосы);
  • Комбинированной – когда система имеет возможность работать и по той и по другой схеме, в зависимости от обстоятельств.

В зависимости от вида расширительного бака и способа создания избыточного давления в системе она может быть:

  • Открытой – когда используется открытый расширительный бак, обычно располагающийся под потолком на втором этаже или на чердаке, а давление в системе определяется только высотой его размещения. Часто такой бак используется и в качестве центрального воздухосборника (как на рис. 1). Это возможно в случае, если его подсоединяют к наивысшей точке подающей трубы. Если же он подсоединяется к обратной трубе (например, при установке на «обратке» циркуляционного насоса), то на подающей трубе дополнительно необходимо устанавливать воздухосборник или воздушный клапан;
  • Закрытой – когда в качестве расширительного используется герметичный мембранный бак. Избыточное давление в таких системах рассчитывается и обычно находится на уровне 1,5 бар (0,15 МПа). Такой бак может быть расположен в любом месте на подающей или обратной магистрали, но чаще всего его располагают недалеко от котла. Обязательным атрибутом закрытой системы является наличие, так называемого «блока безопасности», включающего предохранительный и воздушный клапаны и манометр, так как возникает необходимость контроля избыточного давления жидкости и автоматического сбрасывания в случае его увеличения выше установленного безопасного уровня.

Пример закрытой системы отопления двухэтажного дома

Ознакомившись с основными видами и особенностями двухтрубных систем отопления, рассмотрим их некоторые, наиболее распространенные схемы, которые могут использоваться для частного двухэтажного дома.

Особенности отопления двухэтажного дома

Самая большая особенность отопительной системы в двухэтажном доме — это подъем теплоносителя на определенную высоту. Но во всем остальном это обычная схема, в которой присутствуют отопительный котел, радиаторы, трубная система, запорная арматура, расширительный бачок и приборы контроля и управления. Если правильно подобрать все составляющие системы, то отопление будет работать, как швейцарские часы

И неважно, на каком топливе функционирует оборудование — все зависит от правильной комплектации

Основные схемы отопления

По конструктивным особенностям систему отопления двухэтажного дома можно разделить на несколько видов:

  • Одно- и двухтрубная.
  • С верхней или нижней разводкой.
  • С горизонтальным или вертикальным расположением стояков.
  • С естественной или принудительной циркуляцией теплоносителя.
  • С магистральным или тупиковым движением теплоносителя.

Подключение системы к котлу

Как видите, вариантов немало, но есть среди них один, который объединяет все виды и является оптимальным. Эта схема с принудительной циркуляцией

При этом неважно, какую форму вы выберите для собственного дома. Установив в систему циркуляционный насос, вы решаете сразу все проблемы

Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах

Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах.

Почему принудительная циркуляция позволяет избежать любых проблем? Дело в том, что циркуляционный насос создает внутри трубной системы небольшое давление, которое помогает распределить теплоноситель равномерно. Горячая вода движется со скоростью выше той, что действует при естественной циркуляции, но при этом эта скорость позволяет эффективно нагреваться воде в отопительном котле. При такой системе появляется возможность достичь эффективного разноса теплоносителя по всем радиаторам.

Выбираем схему отопления

Из разных схем разводки труб однотрубная система в двухэтажных домах используется редко. Причина — неудобство регулирование теплоотдачи отдельного прибора отопления. Да и при проведении ремонта приходится отключать всю систему полностью и сливать теплоноситель, что приводит к быстрому остыванию дома. Вот почему специалисты отдают предпочтение двухтрубной схеме.

Последняя во всех отношениях является универсальной и практичной. Ведь конструкция трубной схемы подразумевает подсоединение каждого радиатора к двум отдельным магистралям — к подаче и обратке. А если установить регулировочный кран или вентиль, то можно каждый прибор регулировать на предмет повышения или понижения температуры. Это в последнее время становится немаловажным фактором, влияющим на экономию расхода энергоносителя. К примеру, ночью нет необходимости отапливать некоторые комнаты. Можно в них на радиаторах уменьшить зазор подачи теплоносителя, и потребление тепла сразу снизится, что уменьшит подачу топлива на горелку отопительного котла.

Подсоединение труб к котлу

Но из всех представленных схем разводки труб коллекторная считается оптимальной. Почему? Есть несколько позиций, которые говорят об эффективности этой схемы:

Во-первых, от обогревательного котла, который может быть расположен на первом этаже или в подвале, отходит один вертикальный стояк. Венец стояка — это сам коллектор и расширительный бак. Если говорить о коллекторе, то это трубный узел, который распределяет теплоноситель по отопительным батареям. При этом в каждый прибор поступает горячая вода с одинаковой температурой. Во-вторых, в коллекторе установлены регулировочные клапаны. Не на радиаторах, а на отводных трубах коллектора. Так что узел является не только распределительным, но и регулировочным. Нет необходимости бегать по комнатам и регулировать подачу теплоносителя у каждого радиатора — все скомпоновано в одном месте, что очень удобно. В-третьих, с коллекторной системой есть возможность провести скрытую разводку трубопроводов. Сам коллекторный узел и расширительный бачок можно расположить в чердачном помещении и оттуда спустить контуры, пряча их в стены. Это позволяет улучшить дизайн интерьера, что и привлекает потребителей

Но обратите внимание на то, чтобы чердак был отапливаемым. Если это условие не выполняется, то придется провести ряд мер по теплоизоляции оборудования

Лучевой способ подключения

Если сравнивать все представленные способы подключения, то это считается наиболее популярным и технологичным. В его структуру входят следующие детали:

  • Нагревательные элементы: они могут быть обычными батареями, контурами в системе теплый пол или внутрипольными конвекторами;
  • Подающий и обратный коллекторы, в которых расположены термостатические вентили и расходомеры;
  • Двухтрубные подводки, которые устанавливают от коллектора к приборам для обогрева по наиболее оптимальному маршруту (они могут располагаться в перекрытии, под полом, потолком).

Лучевой способ подключения

Классификация систем по типу теплоносителя

В качестве теплоносителя, доставляющего тепло от нагревательного котла к отопительным приборам, в системах отопления 1-этажного дома могут выступать вода, антифриз (вода с добавлением этиленгликоля) и воздух.

Система #1 — водяное отопление

В одноэтажных домах эффективнее использовать водяные системы отопления. теплоносителем в которых служит или вода, или антифриз. Незамерзающую жидкость заливают в систему в том случае, если здание эксплуатируется с перерывами. Это позволяет избавить систему от перемерзания. При круглогодичном проживании в доме в качестве теплоносителя используется обыкновенная вода, которая может быть нагрета газовым, жидкотопливным, твердотопливным или электрическим котлом. Теплоноситель в системе может циркулировать самостоятельно или принудительно с помощью специальных насосов, вмонтированных в систему.

Однотрубная система отопления одноэтажного частного дома с принудительной циркуляцией теплоносителя, обеспечивающейся с помощью циркуляционного насоса, врезанного на контуре обратного хода

Дешевле всего обходится монтаж однотрубной системы с естественной циркуляцией теплоносителя. Недостатком данной разводки является постепенное остывание теплоносителя по мере своего продвижения от одного радиатора к другому. Получается, что в одних комнатах жарко, а в других – холодно. Регулировать температуру в отдельных помещениях невозможно. Поэтому лучше использовать разводку чуть сложнее, называемую «ленинградкой». Там каждый радиатор можно отключать от системы с помощью кранов, а теплоноситель циркулирует по обводной (байпасной) трубе.

Модернизированная однотрубная система «Ленинградка» лишена минусов стандартной однотрубки, заключающихся в невозможности автономного отключения отдельных радиаторов отопления

При наличии достаточного бюджета используется коллекторная (лучевая) разводка труб. которая позволяет обеспечивать подачу теплоносителя к каждому отопительному прибору. Также данная схема применяется в случае укладки в санузлах дома водяных теплых полов.

Коллекторная или лучевая система отопления частного дома монтируется при наличии финансов, так как расход метража труб возрастает в разы по сравнению с другими видами трубной разводки

Наиболее популярна двухтрубная горизонтальная схема устройства, которая является неким средним вариантом между дешевым и дорогим способом устройства разводки трубопровода.

Два варианта монтажа в одноэтажном частном доме двухтрубной отопительной системы. На схеме слева котел — в центре дома, а справа — подающая магистраль спрятана под подоконниками

Система #2 — воздушное отопление

Можно обогревать дом и с помощью воздуха, который нагреваясь в теплообменнике, направляется по воздуховодам, проложенным на чердаке или под полом, или же спрятанным под фальш-потолком. Теплый воздух поступает в комнаты через отверстия в потолке, стенах или полу, закрытых декоративными решетками. Воздух, как и вода, может циркулировать в помещении самостоятельно по принципу естественной конвекции, а может нагнетаться принудительно с помощью электрических турбин, устанавливаемых на чердаке или в подвале одноэтажного дома. Работой турбин управляют термодатчики. Система воздушного отопления снабжается фильтрами, удерживающими частички пыли.

Воздушное отопление частного дома камином с каминным вкладышем. Такая организация обогрева дома называется системой распределения горячего воздуха (РГВ)

Систему воздушного отопления рекомендуется планировать заранее. Составляя проект отопления одноэтажного дома, инженеры должны предусмотреть наличие мест в помещениях дома для скрытого монтажа воздуховодов. Сечение этих конструкций достигает 100-160 мм, поэтому открытый монтаж негативно скажется на интерьере дома.

Заключение

Установка отопительной системы, это сложный трудоемкий процесс, включающий проектирование, подбор оборудования, монтаж всех элементов. Это должны выполнять специалисты. Выбор схемы подключения тоже необходимо согласовать с профессионалами, так как без специальной квалификации невозможно учесть все факторы и нюансы.

Главное в данном вопросе стремиться получить качественное и надежное отопление, а экономичность установки должна отойти на второй план. Экономить на закупке оборудования тоже не стоит. Хорошая отопительная система будет стоить дорого, но зато она сэкономит вам немалые средства потом, в процессе эксплуатации.
