Можно ли заливать пропиленгликоль в отопительные трубы при дровяном котле, установленном в топке печи? – Отопление и утепление – сайт о тепле в вашем доме

Обвязка с электрическим или газовым котлом

Зачастую домовладельцы приобретают котел на твердом топливе в качестве основного источника тепла, оставляя в резерве существующий газовый или электрический агрегат. Обычно это выглядит так: пока хозяин дома бодрствует, он уделяет время дровяному теплогенератору, на ночь же включается отопитель другого типа. Грех не связать эти два котла таким образом, чтобы система работала автоматически, то есть, при угасании дров в топке в дело вступал электрический нагреватель.

Конечно, эффективнее всего будет работать схема параллельного подключения газового и твердотопливного котла через буферную емкость. Последняя будет одновременно выполнять 2 функции: служить гидравлическим разделителем и теплоаккумулятором.

Пока все отопительные системы функционируют от теплогенератора на дровах или угле, газовый котел находится в дежурном режиме. Но когда топливо в камере прогорит, то температура воды в буферной емкости станет понижаться. Это приведет к автоматическому пуску горелки газового агрегата, поскольку его циркуляционный насос работает постоянно. Он доставит остывшую воду к термодатчику, а тот через контроллер запустит главную горелку. При розжиге топки последует обратный процесс, газовая горелка отключится из-за высокой температуры теплоносителя.

Следует отметить, что схема подключения твердотопливного котла с электрическим котлом через буферную емкость будет абсолютно идентичной. Но у нее есть существенный недостаток – высокая стоимость. Такое устройство системы обогрева актуально для частных домов большой площади, для малых же зданий есть более простые решения:

Обе котельные установки включаются параллельно, при этом на выходе из каждой устанавливаются обратные клапаны. Поскольку насос в электрическом котле встроен, работает постоянно и отключить его невозможно, то надо верно подобрать насос для теплогенератора твердотопливного. Давление последнего должно быть выше, чтобы при совместной работе он имел приоритет над электрокотлом.

Данное подключение электрокотла к твердотопливному котлу будет функционировать автоматически, если установить два устройства:

  • термостат, управляющий работой насоса теплогенератора на биомассе;
  • комнатный датчик температуры, управляющий электрокотлом.

Во время сжигания дров комнатный датчик будет фиксировать нормальную температуру в доме, поэтому электрический нагреватель не включится. Но как только топливо прогорит, воздух в помещении станет охлаждаться, как и теплоноситель в трубах. Термостат насоса по снижении температуры воды отключит его, а датчик – включит электрический теплогенератор. Более подробную информацию можно получить, просмотрев видео:

Отопление загородного дома без использования газа и дров

Владельцы собственного жилья решают немало проблем, связанных с коммуникациями и обустройством дома. Хорошо налаженная система обогрева жилого помещения — одна из них. Установить газовое отопление возможно не всегда, и на это есть ряд весомых обстоятельств: отсутствие магистрали, дороговизна топлива или невозможность подключения к основному трубопроводу.

Считается, что лучшими видами отопления, используемыми для обогрева загородного дома или дачи, являются электрическая установка отопления и твердотопливные котлы.

При этом обогрев дома с помощью дров невозможен из-за отсутствия необходимого оборудования, проблем с выводом дымохода или отсутствием постоянного источника топлива. Поэтому такая проблема, как сделать отопление загородного дома или дачи без использования газа и дров, является для многих актуальной. Но данный вопрос можно решить, используя другие варианты отопления.

Схемы дровяного отопления дома

Схема подключения котла с аккумулятором тепла

Ключевым моментом в проектировании дровяного теплоснабжения является выбор схемы. От нее зависит — будет ли установлен дровяной котел отопления своими руками или его функции выполнит печь или камин. Для определения оптимального варианта необходимо учесть все возможные факторы.

Прежде всего учитывается площадь здания и количество комнат. Чаще всего дровяные печи отопления для дачи устанавливаются в том случае, если помещений максимум два. При этом не нужно делать систему водяного теплоснабжения.

Рассмотрим основные факторы, влияющие на выбор типа отопления:

  • Водяное. Состоит из котла (печи, камин), подключенного к трубопроводу. Передача тепловой энергии происходит за счет установленных радиаторов. Оптимальный вариант для дома с площадью от 80 м²;
  • Печное. Для нагрева воздуха в помещении используются печи дровяного отопления. Они характеризуются небольшим КПД, малой площадью обогрева. Однако для их обустройства необходимо меньше всего усилий. Исключение составляют конструкции из шамотного кирпича. Этот тип применяется для обогрева домов площадью менее 60 м²;
  • Каминное. Аналог печному теплоснабжению. Разница закачается в размере камеры сгорания – у камина она значительно большое. К тому же отопление частного дома дровяным котлом иногда подразумевает наличие в конструкции варочной поверхности.

Теплообменник в печи

Как видно выбор варианта напрямую зависит от площади дома. Нужно учитывать, что схема дровяного отопления может быть модернизирована. В печь достаточно установить теплообменник, чтобы появилась возможность сделать полноценное водяное теплоснабжение.

Но самым распространенным вариантом является установка дровяного котла для отопления дома. Он намного практичнее и проще в эксплуатации, чем камин или печь.

Для нормальной работы дровяного отопления загородного дома необходимо заранее продумать дымоходную систему. Учитывается оптимальный диаметр трубы и ее высота.

Как правильно установить приточно-вытяжную вентиляцию

Есть несколько объективных причин, по которым вентиляция в котельном помещении необходима:

  • подача в котел достаточного количества кислорода для поддержания процесса горения;
  • вывод за пределы помещения угарных газов, случайным образом попавших в помещение из топки;
  • компенсация использованного в процессе горения количества воздуха.

Обратите внимание, что для сгорания 1 кг дров понадобится 4,6 м3 воздуха, а сжигание угля требует порядка 8-9 м3, исходя из качества топлива.

  1. Отверстия для притока и оттока воздуха должны быть расположены в разных сторонах котельной. Приточное отверстие делают в нижней части стены как можно ближе к теплогенератору, а вытяжное – под потолком.
  2. Если котел оборудован дымососом или нагнетающим вентилятором, вытяжку рядом с ним располагать не стоит (прочитайте: “Как выбрать дымосос для твердотопливного котла – виды, различия”). В противном случае произойдет переворот тяги, и вытяжное отверстие станет приточным.
  3. Если дверь из жилого дома выходит в топочную, то в полотне желательно встроить решетку приточного отверстия. Поступающий в котел теплый воздух улучшит процесс сгорания топлива.
  4. Размер вытяжного отверстия должен быть меньше приточного, поскольку большая часть поступающего воздуха вступает в термохимическую реакцию и выходит наружу по дымоходу в виде CO2.

Рассчитать необходимый размер вытяжки можно, если мощность котла умножить на 8 – получим площадь отверстия в см2.

Основные недостатки печи для дома с водяным отоплением

Основные недостатки водяной системы отопления связаны с физическими свойствами теплоносителя, то есть воды. Замерзая при 0°С, вода (точнее, уже лёд) достигает максимального объёма при -4°С. Расширение замёрзшей в трубах воды может привести к их разрыву. Во избежание этого необходимо сливать воду из отопительной системы, если она не эксплуатируется в холодное время года, или заменять на специальный антифриз.

Котлы длительного горения на дровах для дома: устройство и разновидности.Как устроены котлы длительного горения на дровах для дома. Виды дровяных котлов длительного горения.

Соблюдение правил эксплуатации печи в доме, фото- и видеоинструкции помогут избежать ошибок и подскажут оптимальные способы нейтрализации недостатков.

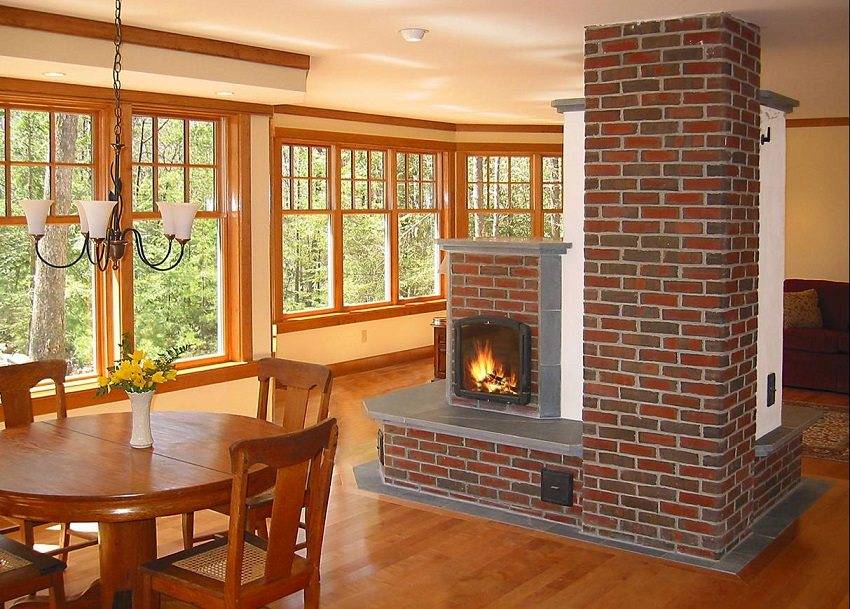

Об установке современной кирпичной печи лучше подумать еще на стадии проектирования дома, так как она предполагает обустройство дымохода и воздуховодов

Современная кирпичная печь с водяным контуром для отопления дома – это сложная инженерная теплотехническая конструкция. Её установка требует разработки отдельного проекта ещё на стадии замысла всего строения в целом и, скорее всего, не обойдётся без привлечения специалистов.

Твердотопливные котлы с подачей в топку вторичного воздуха

 (Псевдо пиролизные котлы)

В обычных котлах с природным процессом горения, в целях регулирования мощности сокращают подачу воздуха в топку. Недостаток воздуха для горения, как и в пиролизных котлах, вызывает появление в отходящих газах горючих газов, которые бесполезно улетают в трубу. Увеличивается расход топлива, а КПД котла уменьшается.

В твердотопливном котле с подачей в топку вторичного воздуха происходит обычный природный процесс горения топлива — горит сразу вся закладка дров. Подача вторичного воздуха в верхнюю часть топки способствует сжиганию горючих газов, которые появляются при ограничении подачи воздуха в топку.
Канал подачи вторичного воздуха в верхней дверце показан синей стрелкой.

Для повышения экономичности обычных твердотопливных котлов, производители придумали в верхнюю часть топки дополнительно подавать вторичный воздух, и горючие газы сгорают в топке.

У таких котлов увеличивается КПД, но продолжительность горения загрузки топлива и другие параметры остаются как у традиционных котлов.

Однако, некоторые производители и продавцы называют такие котлы тоже пиролизными. Такой маркетинговый ход — дешевые пиролизные котлы, налетай покупай. Как говорят, не обманешь — не продашь.

В настоящих пиролизных котлах увеличение длительности горения обусловлено тем, что процесс горения происходит только в нижнем слое закладки дров. Для того, чтобы не горела вся закладка топлива, тяга в топке направлена вниз или в сторону от зоны горения. Дрова тлеют, а большая часть тепла выделяется в результате сгорания газов.

В традиционных котлах с подачей в топку вторичного воздуха, горение газа лишь незначительно увеличивает поступление тепла, и только в тот период, когда ограничивают мощность котла, прикрывая подачу воздуха. Основное количество выделяемого тепла обеспечивает естественный процесс горения дров. Тяга в  топке котла направлена вверх, поэтому горит вся закладка топлива.

В продаже встречаются котлы (российские, китайские …) с бутафорской системой подачи вторичного воздуха в топку. При покупке котла вам покажут детали системы, расскажут как она работает, но на практике эффекта не будет, так как не выполнены другие условия сгорания газа.

Насторожитесь, если продавец утверждает, что в его «пиролизном» котле можно сжигать другое топливо, кроме дров, а дожиг газа в топке работает на дровах с высокой влажностью. Из влажного топлива выделяется много водяного пара, который снижает концентрацию и температуру отходящих газов и газы не горят.

В видеоролике пример недобросовестной рекламы псевдо пиролизного котла, как пиролизного.

Твердотопливный котел естественного горения с подачей в топку вторичного воздуха.

Варианты защиты твердотопливных котлов от перегрева

Дешёвый и простой вариант защиты твердотопливного котла от закипания – источник бесперебойной подачи электроэнергии. Это инвертор и электрический аккумулятор.

Как работает источник бесперебойной подачи электроэнергии

Циркуляционный насос и вентилятор котла подключаются через инвертор к электросети. При отключении электроэнергии в сети инвертор начинает брать электроэнергию с аккумулятора, преобразуя её с 12 V в 220 V. При появлении электроэнергии в сети инвертор переключается и начинает заряжать аккумулятор.

Стоимость бесперебойника

Стоимость ИБП зависит от мощности инвертора и ёмкости аккумуляторов. Нам нужно обеспечить циркуляцию, поэтому смотрим характеристики циркуляционного насоса, который обеспечивает циркуляцию теплоносителя в котле.

В нашем случае это насос 25/40. Его мощность, если он работает на первой скорости 36 Вт. Вентилятор к ИБП мы подключать не будем, т.к. мы топим дровами, а при топке дровами вентилятор не нужен.

Используете вентилятор котла или циркуляционный насос работает у вас на других скоростях? Формула подбора аккумулятора ниже.

Расчёт необходимой ёмкости аккумуляторной батареи

Для определения необходимой ёмкости аккумулятора можно воспользоваться формулой:

E = P*T/K/U/Kкпд, Е – Ёмкость аккумуляторной батареи, А/ч K – Коэффициент глубины разряда аккумулятора (рекомендуем 0,7) U – Напряжение аккумуляторной батареи, В P – Мощность подключённых электроприборов, Вт T – Необходимое время бесперебойной работы, ч Kкпд -Кпд источника бесперебойного питания (принимается 0,8)

Пример: Потребляемая мощность 36 Вт, напряжение аккумуляторной батареи 12 В, требуемое время резерва 8 часов.

E = 36*8/0.7/12/0.8 = 42,85 А/ч

Аккумулятор ёмкостью 45 А/ч, стоит около 9 000 рублей. Инвертор мощностью 400-500 Вт будет стоить около 7 000 рублей. Цены даю на момент написания статьи – апрель 2020 года.

Основные виды котлов длительного горения

Как только была создана огромная сеть газовых магистралей, и природный газ стал доступен для применения в газовых котлах для отопления домов, котлы для отопления на дровах и твердом топливе потеряли свою популярность из-за худших эксплуатационных характеристик. Ведь дрова в котле быстро сгорают, и топливо нужно добавлять каждые три-четыре часа. Конструкторы создавали системы автоматической подачи топлива, но такие устройства работали надежно только с марками топлива мелких фракций – пеллетами, угольной крошкой и т.д. Дрова и крупные куски угля они не могли подавать в топку котла.

Чтобы не остаться без работы и выпустить изделия, которые будут пользоваться спросом, изготовители котлов нашли оригинальное решение. Ведь если подачу дров нельзя организовать автоматически, то нужно заставить их гореть дольше. Рыночные отношения, конкуренция и борьба за потребителя создали котлы отопления длительного горения на дровах, которые во многих регионах страны стали альтернативой газовому отоплению.

В результате конструкторами были созданы три разновидности агрегатов:

  • дровяной котел длительного горения с удлиненной топкой;
  • котлы для отопления на дровах для дома с верхним горением топлива;
  • газогенераторный (пиролизный) котел.

Дровяной котел с удлиненной топкой

Его основное отличие от стандартных котлов на твердом топливе – вытянутая (удлиненная) форма топки. При работе котла такого типа производится дозированная подача воздуха в топку. Такой принцип работы позволяет увеличить время сгорания одной закладки топлива до 6 – 8 часов.

Дровяной котел с верхним горением топлива

Основное, чем котел для дома на дровах длительного горения этого типа отличается от классического твердотопливного агрегата. заключается в том, что розжиг и процесс горения происходит в топке сверху вниз. Для этого используется специальная горелка, которая располагается сверху и движется по мере сгорания топлива вниз.

Этот принцип – принудительное, медленное и последовательное, причем направленное вниз тление дров и недостаток кислорода существенно уменьшает скорость распространения пламени. При тлении образуются газы – метан, угарный газ (СО) и водород. Выделяющиеся при гидролизе древесины газы догорают в топке теплообменника. Такая конструкция отопительного агрегата позволяет делать одну закладку топлива в сутки.

Газогенераторнынй (пиролизный) котел

Если сравнивать между собой котлы для отопления на дровах длительного горения, то газогенераторный (пиролизный) котел можно считать самым экономичным и высокотехнологичным. Их конструкция намного сложнее, чем у котлов подобного типа, экономичность значительно выше, а время работы на одной заправке не менее 12 часов.

Принцип работы пиролизного котла

Если в котле с верхним горением топлива оно, пусть медленно, но горит, то в пиролизном котле горения в верхней камере, в которую загружены дрова, горение отсутствует. Топливо в камере тлеет и выделяет древесный газ — смесь водорода, метана, азота и угарного газа (СО). Через форсунку древесный газ поступает в нижнюю камеру сгорания, в которую принудительно подается воздух. Температура сгорания достигает 1000 градусов.

Пиролизные котлы имеют следующие характерные преимущества:

  1. высокий КПД достигающий 97%;
  2. срок работы с одной закладки дров до 12 часов;
  3. остается небольшое количество золы;
  4. в атмосферу поступает меньше угарного газа, который сгорает в топке.

Пиролизные котлы отопления прекрасно работают на любом топливе. Но наивысшей эффективности они достигаю при использовании сухих дров с влажностью не более 20%. Владельцы должны знать, какие дрова лучше для отопления, заранее их заготовлять и хранить так, чтобы их качество не ухудшалось.

Свойства и особенности применения антифризов в системах отопления

Для частных теплосистем в продаже можно найти два вида незамерзаек: водные растворы этиленгликоля и пропиленгликоля. Гликоли, в отличие от воды, при понижении температуры переходят в твёрдую фазу постепенно: диапазон от температуры начала кристаллизации до полного застывания составляет 10-15 °С. В этом диапазоне жидкость постепенно густеет, превращается в гелеобразную “шугу”, но при этом не увеличивается в объёме. Гликоли продаются в двух «форматах»:

  1. Концентрат с температурой начала кристаллизации -65 °С. Предполагается, что покупатель сам разбавит его умягченной водой до необходимых параметров. В виде концентрата продаются только этиленгликолевые антифризы.
  2. Готовые к применению растворы с температурой замерзания -30 °С.

Домовладелец может для экономии концентрата ещё разбавить его, чтобы получить температуру замерзания -20 или -15 °С. Не следует разбавлять незамерзайку более, чем на 50% – это снижает её защитные свойства.

В состав всех незамерзающих жидкостей входят добавки-присадки. Их назначение:

  • защита металлических элементов системы от коррозии;
  • растворение накипи и осадков;
  • защита от разрушения резиновых уплотнителей;
  • защита от пенообразования.

У каждой марки антифриза собственный набор присадок, универсального состава не существует. Поэтому при выборе незамерзайки следует ознакомиться с видами добавок и их назначением.

Антифриз в системе отопления дома очень восприимчив к перегреву: при превышении критической температуры (у каждой марки она своя) этиленгликоль и присадки разлагаются, образуя кислоты и твёрдые осадки. На нагревательных элементах котлов появляется нагар, разрушаются уплотнительные элементы, начинается интенсивная коррозия. При перегреве и разрушении присадок начинается пенообразование, а оно ведёт к завоздушиванию системы. По этим причинам производители отопительных котлов настоятельно рекомендуют не использовать в системе антифризы, особенно этиленгликолевые.

Также нельзя использовать оцинкованные трубы: незамерзайка разъедает цинковое покрытие, образуются белые хлопья – нерастворимый осадок.

Заполнение системы отопления антифризом происходит через расширительный бак. Каждые 4-5 лет теплоноситель следует менять.

Антифриз на основе этиленгликоля

Этиленгликолевые антифризы более распространены из-за сравнительной дешевизны. Однако этиленгликоль – очень токсичное вещество даже в разбавленном виде, поэтому незамерзающие жидкости на его основе категорически запрещено использовать в открытых отопительных системах, где яд испаряется из расширительного бачка в окружающее пространство, и в двухконтурных системах, где этиленгликоль может попасть в водоразборники для горячей воды.

Антифриз на основе пропиленгликоля

Это новое и более дорогое поколение антифризов. Они совершенно безвредны, а пищевой пропиленгликоль даже используется в кондитерских продуктах под видом пищевой добавки Е1520. Незамерзайки на пропиленгликоле менее агрессивны к металлическим и уплотнительным элементам. Благодаря своей безвредности они рекомендованы к применению в двухконтурных системах.

Можно ли заливать тосол в отопительную систему

Автомобильный антифриз тосол производится на основе этиленгликоля, однако он не предназначен для отопительных систем. Его присадки рассчитаны на условия эксплуатации автомобильных двигателей, и действуют разрушающе на элементы системы отопления.

Переходить с воды на антифриз для систем отопления дома приходится из-за угрозы длительных отключений электроэнергии, что актуально для районов, удалённых от больших городов. Альтернативой является наличие в доме резервных источников электропитания, а также применение твердотопливных котлов (работающих на дровах, угле, пеллетах). Но если переход на незамерзайку неизбежен, то проектирование и монтаж такой системы лучше доверить профессионалам, чтобы не повредить дорогостоящее оборудование.

Печь имеющая вмонтированный котел для водного обогрева, сделанная из подручных материалов

Конечно с ароматом, теплом и жаром от сгорания настоящей древесины в печи не может сравниться ничего. Но, к сожалению топлива, на растапливание тратится очень много. Для экономии можно поставить вместо традиционной печи более современную или русскую, куда будет встроен котел водный для отопления. Такие печи славятся высокими показателями теплоотдачи и коэффициентом полезного действия, так как территория нагрева, при компактных размерах самого котла, достаточна солидная.

Используем радиатор из чугуна, чтобы самостоятельно изготовить котел в баню.

И печку, и хороший котел можно без проблем соорудить собственноручно. Чугунный радиатор (например, М-140, который часто выкидывается при сносе старых многоэтажек), можно применить под водонагреватель. Средняя вместимость таких радиаторов полтора литра, а площадь поверхности 0,254 кв.м. Если объединить 12 секций, можно получить нагреватель в 3 кв.м. на 18 литров.

Если сравнивать такой котел с котлом, сваренным из листа, с такими же характеристиками, то место, которое будет занимать самодельный радиаторный гораздо меньше.

Тепла от печи с водным радиаторным котлом хватит на обогрев сооружения площадью до 100 метров квадратных. Но для того чтобы установить такой котел нужно сделать подготовительную работу:

  • разобрать, почистить от грязноты и вымыть горячим шестипроцентным раствором соляной кислоты сами радиаторы.
  • поменять межсекционные прокладки из картона на асбестовый шнур с пропиткой из смеси графита и олифы. Сделать это нужно обязательно, так как при высоких температурах, бумага сгорит, и радиатор будет протекать.

Заказать проект бани

Заказать проект бани

После завершения этой работы можно браться за сборку радиатора :

1. В первые две секции вкручиваем ниппели с правой и левой резьбой, и на них наматываем шнур из асбеста с такой же пропиткой, далее затягиваем ниппеля до упора, но так что не было перекоса.

2. Подсоединяем третью секцию.

3. Не зависимо от того что давление воды будет низким, нужно проверить качество сборки, для этого радиатор необходимо спрессовать.

4. Далее устанавливаем стояки. Два отверстия по диагонали нужно заглушить, с целью обеспечения хорошей циркуляции. А остальные два будут служить входом для холодной и выпуском для горячей воды. На одном из стояков необходимо чтобы была левая резьба, если у Вас такого нет, вкрутите в отверстие батареи ниппель, а уже на него муфту со сгоном.

Вход и выход батареи разумно будет разместить перпендикулярно к полу. Сам радиатор монтируем непосредственно в дымоотводе за топкой. Так радиатор будет нагреваться не огнем, а горячим газом.

Чтобы увеличить водную циркуляцию необходимо повести обратную трубу через основу и под полом это обеспечит увеличение разницы между значениями температур горячей и обратной линий. А сам радиатор монтировать в печи с маленьким наклоном, чтоб воздух выходил и попадал в систему.

Было бы неплохо сделать дверцу для очищения в самом дымовом канале печки.

Монтируем котел водяной для бани правильно.

Соорудить собственноручно качественный котел водный для монтирования в печку не сложно, нужно только учесть все нюансы и важные моменты.

Так, например трубу для него нужно брать с толстыми стенами и без швов. Если не можете найти бесшовную, берите со швом, но перед установкой надо его заварить.
