Рекуператоры воздуха

Самодельный рекуператор для загородного дома с КПД 80%, инструкция от мастера

Наступила зима, и я решил усовершенствовать систему вентиляции в моем загородном доме. До этого момента ее практически не было, все вентилирование осуществлялось за счет открывания окон, выбрасывания теплого отработанного воздуха и впускания холодного свежего с улицы. Я что-то слышал о системах рекуперации (recuperatio — обратное получение, возвращение), позволяющих не просто выбрасывать тепло вместе с воздухом, а использовать его для нагревания входящего свежего воздуха с заметной экономией энергии на отоплении. Подумав — а почему бы и нет, я решил попробовать сделать такую систему самостоятельно.

До этого момента ее практически не было, все вентилирование осуществлялось за счет открывания окон, выбрасывания теплого отработанного воздуха и впускания холодного свежего с улицы. Я что-то слышал о системах рекуперации (recuperatio — обратное получение, возвращение), позволяющих не просто выбрасывать тепло вместе с воздухом, а использовать его для нагревания входящего свежего воздуха с заметной экономией энергии на отоплении. Подумав — а почему бы и нет, я решил попробовать сделать такую систему самостоятельно.

• Рекуператор — это ящик со слоями фольги или чего то подобного, находящимися на небольшом расстоянии друг от друга. По четным промежуткам между слоями из дома выходит теплый отработанный воздух, по нечетным заходит с улицы свежий холодный. Потоки идут навстречу друг другу, при этом теплый отработанный воздух из дома, проходя по промежуткам между фольгой, соприкасаясь через фольгу с холодным воздухом с улицы, постепенно отдает ему свое тепло и выходя из рекуператора остывает почти до температуры входящего. Входящий с улицы воздух, в свою очередь, поглотив тепло выходящего из дома воздуха, нагревается почти до температуры воздуха в помещении.
• Расчетная экономия на отоплении входящего с улицы воздуха ожидалась в районе 1-2 квт, при объеме циркуляции через вентиляцию с рекуператором около 100-150м3/час, что делало проект теоретически рентабельным и окупаемым.
• Подумав и порисовав

• я приступил к закупкам материалов и изготовлению устройства.
• Для создания слоев я использовал фольгу для утепления парилки в бане толщиной 50 мкм, для проставок между слоями — трехмиллиметровый линолеум, разрезанный на полоски шириной 10-15мм. Для склеивания и герметизации — обычный хороший силиконовый герметик под пистолет, для звуко- и гидроизоляции внутри рекуператора — пластиковые сэндвич панели, для внешней стенки ящика — фанеру 12мм, а в качестве вентиляторов — обычные канальные вентиляторы диаметром 125мм производительностью до 188м3/ч.
• Процесс изготовления состоял из двух основных этапов — изготовления ящика с внутренним слоем из пластиковой сэндвич панели
• и приклеивания слоев фольги с проставками на силиконовый герметик. На одно только приклеивание слоев фольги с их вырезанием ушло дня четыре, не меньше.

• Слоев вышло 43 штуки, общая площадь фольги в рекуператоре около 17 м2.
• Дальше идет монтаж ящика на стену в топочной и подключение его к системе вентиляции.
• Запуск, измерение температур воздуха в помещении, на улице, на выходе из рекуператора в дом и на выходе рекуператора на улицу, а также дальнейший расчет КПД по формуле КПД=(t-t)/(t-t) показали очень неплохой КПД — около 80%, притом что для коммерческих рекуператоров нормальным является КПД в районе 65-80%.

В чем секрет? В огромной площади теплообмена и удачной конструкции. 17м2 фольги против 4-5м2 у магазинных рекуператоров. Призматическая форма теплообменника вместо 2-3 квадратных теплообменников позволяет более эффективно использовать площадь и объем внутри рекуператора. Расчеты тепловой “мощности” рекуператора показали около полутора киловатт экономии энергии на обогрев воздуха.

Что скрывается за понятием «рекуперации»

Простыми словами рекуперация тождественна слову «сохранение». Рекуперация тепла – процесс сохранения тепловой энергии. Это происходит за счёт того, что поток воздуха, который выходит из помещения, охлаждает или подогревает воздух входящий внутрь. Схематически процесс рекуперации можно представить в таком виде:

Вентиляция с рекуперацией тепла происходит по такому принципу, который должен разделить потоки особенностями конструкции рекуператора во избежание смешивания. Однако, например, роторные теплообменники не дают возможности полностью изолировать приточный воздух от выходящего.

Что такое воздушный рекуператор

По своей конструкции рекуператор воздух-воздух – установка для утилизации тепла выходной воздушной массы, которая позволяет максимально рационально использовать тепло или холод.

Почему стоит выбрать рекуперационную вентиляцию

Вентиляция, которая основывается на рекуперации тепла, имеет очень высокие показатели КПД. Данный показатель рассчитывается по соотношению тепла, которое производит рекуператор в действительности, к максимальному количеству тепла, которое только возможно сохранить.

Рекуператор для загородного дома: основные виды и тонкости выбора

С точки зрения конструкции и принципа работы рекуператоры воздуха бывают нескольких видов:

• агрегаты для крыш;
• роторные устройства;
• приборы пластинчатого типа.

У каждого типа аппарата имеются как выраженные недостатки, так и очевидные преимущества. Очевидно, что они предназначены для разных условий эксплуатации.

Пластинчатые агрегаты

«Плюсы» пластинчатых аппаратов:

• работа без энергозатрат;
• эксплуатационная надёжность;
• высокий КПД.

«Недостатки» вытяжных механизмов:

• влажность не возвращается обратно;
• с наступлением морозов теплообменники обмерзают;
• монтаж возможен только при наличии вытяжек и притока свежего воздуха.

Воздухообменники для крыш

Рекуперация энергии в вентиляционных системах может организовываться в виде специализированных крышных установок. Установка массивных систем целесообразна только для больших по площади помещений, складских комплексов, торговых точек, ангаров и гаражей. Характеризуются высокой эффективностью.

Крышные системы не подходят для квартир, частных домов и коттеджей.

Роторные приборы

Преимущества роторной схемы:

• воздушные потоки сохраняют влажность;
• высокий КПД;
• рекуператор для частного дома имеет небольшие размеры, благодаря чему помещается даже в компактных системах вентиляции;
• роторы не страшны суровые зимы и сильные морозы.

аппараты работают от электроэнергии.

Сколько стоит прибор?

На сегодняшний день отечественные производители рекуператоров используют импортные комплектующие, поэтому такие теплообменники стоят недешево. Среди изготовителей, славящихся безупречной репутацией, стоит назвать Теплотекс, собирающий рекуператоры из датского сырья, Машимпекс, работающий на немецких комплектующих, и Данфосс, собирающий изделия из финских пластин.

Схема работы воздухообменника летом

Изображение	Модель	Рабочая темпе ратура, град.	Произво дитель ность м.кв.	Диаметр Канала, мм	Уровень Шума, ДБ	Средняя цена, руб
	УВРК 50 МК	-40 – +50	13 – 80	150	42	19900
	Dantex DV-200HRE	-20 + 40	200	146	32 – 39	24444
	RCS 350	– 28 – +50	330	144	26	36058
	Elicent REC Smart 100/600	– 30 + 45	27 – 53	100	28 – 35	36875
	Vents ВУТ 300 В мини	– 25 + 50	300	125	28 – 47	42739
	Mitsubishi Electric LGH-35RX5-E	– 10+46	350	150	31	95670
	Electrolux STAR EPVS-1100	– 15 +40	1100	250	41	92330

Как сделать своими руками рекуператор воздуха для дома

Для собственноручного изготовления воздушного теплообменника потребуются:

• Оцинкованное железо, 2 листа.
• Фанерный кроб для корпуса рекуператора.
• Пробковый материал толщиной 20 мм для прокладки между листами.
• Силиконовый герметик.
• Датчик давления.
• Пластиковые фланцы.
• Электролобзик и метизы.
• Металлический уголок.
• Теплоизолятор (минвата).

Схема воздухообменника

• Оцинковку режут на квадратные куски с краями в 30 и 20 сантиметров. Для изготовления рекуператора для частного дома придётся вырезать 70 пластин. Металл режут электролобзиком, стараясь, чтобы края были совершенно ровными.
• К одной стороне каждой пластины, за исключением последней, приклеивается пробковое покрытие. Можно использовать пробку с готовым клейким слоем.
• Все пластины собираются в единую систему, при этом каждая из них укладывается под прямым углом с предыдущей. Завершает укладку пластина без пробкового покрытия.
• Полученную конструкцию закрепляют при помощи металлического уголка.

• Для закрепления фланцев на стенках кассет потребуется установить крепежи. В нижней части оставляется дренажное отверстие для удаления конденсата через трубку.
• На поверхности стенок устанавливаются направляющие их металлического уголка. При необходимости кассету можно будет вынуть из корпуса и почистить.
• Внутри корпуса крепится минвата толщиной в 4 сантиметра. На места прохождения тёплого воздуха закрепляется датчик давления. Он поможет своевременно бороться с обледенением.

Основной принцип организации вентиляции

Остаётся только установить готовое устройство в вентиляционный рукав. По такому же принципу можно изготовить рекуператор для квартиры.

Как установить и подключить рекуператор

Монтаж механизма определяется его типом. Рассмотрим установку пластинчатой конструкции:

1. Оборудование с помощником поднимают под потолок. Производят разметку отверстий для крепежа, после чего сверлят их и забивают чопики с последующим вкручиванием крепежных элементов.
2. Поднимают рекуператор и крепят его на требуемой высоте, для чего между крепежом фиксируют металлическую пластину для удержания устройства в подвешенном состоянии.
3. Для подключения механизма к системе воздухообмена, обжимной хомут и фланец обезжиривают. Затем изнутри на хомут наносят герметик и крепят его к фланцу. В такой же последовательности фиксируется воздуховод к рекуператору. Места стыковки проклеивают специальной клейкой лентой из алюминия.

Чтобы добиться комфортного микроклимата с чистым воздухом и нормальной влажностью, устанавливают вентиляционную систему. Однако оснащение жилья рекуператором позволит избавиться от многих проблем, в частности, экономить тепловые ресурсы.

При выборе конструкции рекуператора для частного дома и изготовлении устройства своими руками, нужно ознакомиться с чертежами, разобраться, какой вариант лучше для ваших условий. При этом учитывают площадь жилых комнат, влажность и для каких целей предназначается рекуператор

Также обращают внимание на стоимость оборудования, способы монтажа, КПД, от чего напрямую будут зависеть качественные показатели вентиляции дома

Выбор установки с рекуператором

В продаже имеются установки нужной мощности для квартиры

Систему проектируют исходя из назначения обслуживаемого помещения, его площади и внутреннего строения, а также предполагаемого числа людей, которые будут там жить или работать. Сетку воздуховодов монтируют, учитывая потери давления, имеющиеся в вентиляционной системе.

Одним из важных факторов является КПД рекуператора. Зависит он от внутреннего строения устройства, от материала и типа теплообменника:

• Высокой эффективностью отличаются варианты с ротором, снабженные автоматизацией управления посредством датчиков. Однако зимой такие устройства могут обледеневать.
• При использовании обменника из бумаги КПД средний (60-70%), но такие модели устойчивы к обмерзанию.
• У алюминиевых вариантов, конструкция которых располагает к обледенению, для его предотвращения приходится тратить дополнительную электроэнергию.

Чем ниже температура на улице, тем больше расходуется тепла на согревание воздуха

В любом случае эффективность устройств при очень низких температурах (менее -10ºС) склонна понижаться. Также на нее влияет высокая влажность воздуха.

Нужно обращать внимание на толщину стенок устройства и сырье, из которого изготовлены мостики холода. Чем тоньше стенки, тем больше они подвержены зимнему обмерзанию

В продаже часто встречаются модели с параметром в 3 см, что является недостаточным для зимних условий. При приобретении такого прибора его нужно снабдить добавочным изоляционным слоем, когда температура за окном упадет ниже нуля. То же относится к моделям с алюминиевым корпусом.

Еще один важный параметр – свободный напор вентилирующих устройств. Цифра показателя при этом рассматривается не сама по себе, а в привязке к параметрам системы (в частности, давлению), в которой предстоит эксплуатировать прибор. Имеют значение также мощность устройства и его способность обеспечить необходимый объем ежечасного притока воздуха. Плюсом является и качественная автоматика с разносторонним набором опций, предоставляющая возможность регулировки параметров с опорой на показания датчиков. В этом случае пользователю не понадобится постоянно следить за температурными показателями и быстро настраивать систему в соответствии с ними.

• https://gidinform.ru/rekuperatsiya-chto-eto-takoe/
• https://www.air-ventilation.ru/chto-takoe-rekuperatsiya.htm
• https://lucheeotoplenie.ru/tipy-otopleniya/vozdushnoe/rekuperator-chto-takoe.html
• https://turkov.ru/info/articles/pritochno_vytyazhnaya_ventilyatsiya/
• https://dantex.ru/articles/rekuperatory-vozdukha-vidy-i-printsip-raboty/
• https://www.mosng.ru/articles/chto-takoe-rekuperator-vozdukha/
• https://microklimat.pro/sistemy-ventilyacii/sistema-rekuperacii-vozduxa.html
• https://sovet-ingenera.com/vent/oborud/pritochno-vytyazhnaya-ventilyaciya-s-rekuperaciej-tepla.html
• https://sovet-ingenera.com/vent/raschety/rekuperaciya-tepla-v-sistemax-ventilyacii.html
• https://J.Etagi.com/ps/chto-takoe-recupator/
• https://VentingInfo.ru/sistemyventilyacii/rekuperator-dlya-chastnogo-doma-vidy-printsip-raboty-i-sekrety-montazha
• https://StrojDvor.ru/ventilyaciya/chto-takoe-rekuperaciya-i-princip-ee-raboty/

Схема управления

Все составляющие элементы приточно-вытяжной установки должны быть правильно интегрированы в систему работы установки, и выполнять свои функции в должном объеме. Задачу управления работой всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки включены датчики, анализируя их данные, система управления корректирует работу нужных элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные проблемы взаимодействия всех элементов установки между собой.

Пульт управления вентиляциейНесмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки в таком виде, чтобы с первого прикосновения было понятно и приятно пользоваться установкой на всем протяжении ее службы.

Пример. Расчет эффективности рекуперации тепла:Расчет эффективности применения рекуперативного теплообменника в сравнении с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции, с расходом 500 м3/ч. Расчеты будут проводиться для отопительного периода в г. Москва. Из СНиПа 23-01-99 «Строительная климатологи и геофизика» известно, что продолжительность периода со средней суточной температурой воздуха ниже +8°С составляет 214 суток, средняя температура периода со среднесуточной температурой ниже +8°С составляет -3,1°С.

Рассчитаем необходимую среднюю тепловую мощность: Для того, чтобы нагреть воздух с улицы до комфортной температуры в 20°С, потребуется:

N = G * C_p * ρ_(в-ха) * (t_вн-t_ср )= 500/3600 * 1,005 * 1,247 * = 4,021 кВт

Данное количество теплоты за единицу времени можно передать приточному воздуху несколькими способами:

1. Нагрев приточного воздуха электрическим нагревателем;
2. Нагрев приточного теплоносителя удаляемым через рекуператор, с дополнительным нагревом электрическим нагревателем;
3. Нагрев уличного воздуха в водяном теплообменном аппарате и др.

Расчет 1: Теплоту к приточному воздуху передаем посредством электрического нагревателя. Стоимость электроэнергии в г. Москва S=5,2 руб/(кВт*ч). Вентиляция работает круглосуточно, на протяжении 214 суток отопительного периода, сумма денежных средств, в этом случае будет равна:Ц₁=S * 24 * N * n = 5,2 * 24 * 4,021 * 214 =107 389,6 руб/(отоп.период)

Расчет 2: Современные рекуператоры осуществляют передачу теплоты с высокой эффективностью. Пусть рекуператор нагрел воздух на 60% от требуемой теплоты в единицу времени. Тогда электрическому нагревателю необходимо затратить следующее количество мощности:N_{(эл.нагр)} = Q – Q_рек = 4,021 – 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать на всем промежутке отопительного периода, получаем сумму за электроэнергию:Ц₂ = S * 24 * N_{(эл.нагр)} * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб/(отоп.период) Расчет 3: Для нагрева уличного воздуха используется водяной нагреватель. Ориентировочная стоимость тепла от технической горячей воды за 1 гкал в городе Москва:S_г.в .= 1500 руб./гкал.  Ккал=4,184 кДжДля нагрева нам потребуется следующее количество тепла:Q_(г.в.)  =  N  *  214  *  24  *  3600 / (4,184 * 106)= 4,021  * 214 * 24 * 3600 / (4,184 * 106) = 17,75 ГкалВ работе вентиляции и теплообменного аппарата на всем холодном периоде года сумма денежных средств за теплоту технической воды:Ц₃ = S_(г.в.)  *  Q_(г.в.) = 1500 * 17,75 = 26 625 руб/(отоп.период)

Результаты расчетов затрат на подогрев приточного воздуха за отопительный период года:

Электрический нагреватель	Электрический нагреватель+ рекуператор	Водяной нагреватель
107 389,6 руб	42 998,6 руб	26 625 руб

Из приведенных расчетов видно, что самый экономичный вариант это использование контура горячей технической воды. Помимо этого сумма денежных средств, необходимая для нагрева приточного воздуха значительно снижается при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции в сравнении с использованием электрического нагревателя.В заключении хотелось бы отметить, что применение в системах вентиляции установок с рекуперацией или рециркуляцией позволяет использовать энергию удаляемого воздуха, что позволяет снижать затраты энергии на нагрев приточного воздуха, следовательно снижаются денежные расходы на эксплуатацию системы вентиляции. Использование теплоты удаляемого воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в котором максимально полно и полезно используется любой доступный вид энергии.

Получить бесплатную консультацию инженера по вентиляции с рекуперацией

Получить!

Установка и монтаж в частном доме

Не так сложно выполнить установку рекуператора в частном доме.

Трубчатый тип устройства

На примере трубчатого типа, оснащённого вентиляторами, рассмотрим последовательность выполнения работ по самостоятельной установке устройства.

Схема предусматривает установку под наклоном, необходимом для стекания конденсата

Установка осуществляется на расстоянии 10–15 см от потолка помещения. Монтаж производится следующим образом:

1. Просверлите сквозной канал диаметром 165–170 мм со стороны помещения на улицу с наклоном 3 градуса на внешнюю сторону.
2. Установите в отверстии рабочий модуль теплообменника.
3. Обеспечьте выступание с внешней стороны помещения выходного патрубка от уровня стены на 15 мм.
4. Заполните свободное пространство монтажной пеной или уплотнителем, обеспечивающим герметичность и фиксированное положение корпуса.
5. Установите защитные решётки с противоположных сторон корпуса.
6. Подключите согласно схеме устройство рекуперации к электрической сети напряжением 220 в.
7. Подайте напряжение и проверьте работоспособность рекуператора.

Установленное устройство может функционировать в одном из трёх вариантов:

• в пассивном режиме. Минимальный воздухообмен 6–9 м3 в час осуществляется благодаря естественному перепаду давления внутри помещения и с уличной стороны;
• в режиме проветривания. Осуществляется одновременная работа двух вентиляторов. Создаётся интенсивный обмен воздушных масс с максимальной производительностью 70–80 м3 в час;
• в ночном положении. Циркуляция воздушных масс объёмом 20–25 м3 в час создаётся принудительным путём за счёт уменьшенной с помощью реостата частоты вращения вентиляторов.

Пластинчатый тип устройства

Пластинчатый теплообменник может устанавливаться как самостоятельное устройство, так и в магистралях, оборудованных вытяжным и приточным вентилятором. Подключение пластинчатого устройства с прямоугольными каналами осуществляется в магистралях, имеющих соответствующее сечение воздуховодов.

Данная модель используется в системах вентиляции с прямоугольными магистралями

Для установки используются переходные колена.

Переходник прямоугольного сечения облегчает установку

Крепление рекуператора можно осуществить в потолочной части помещения с помощью шпилек.

Монтаж пласинчатого рекупера у потолка экономит место в помещении

При пассивном режиме работы устройства осуществляется естественный подогрев воздушных масс, циркулирующих благодаря перепадам давления. Подключается с помощью выходных патрубков к магистралям, обеспечивающим отвод и подачу воздушных масс.

После подключения к воздуховодам проверяется работоспособность системы рекуперации

Монтаж пластинчатого рекуператора, функционирующего совместно с вытяжным и приточным вентилятором, осуществляется путём соединения устройства с воздушными магистралями согласно схеме.

Вариант установки пластинчатого теплообменника совместно с вентиляторами

В частном доме рекуператор пластинчатого типа можно подключить, руководствуясь различными схемами.

Вариант подключения рекуператора в коттедже

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

• простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
• простая технология монтажа без применения специализированного инструмента;
• КПД до 80% в зависимости от параметров воздуха;
• минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
• высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
• возможность модернизации путём добавления большего количества пластин.
• при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

• оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
• тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
• нержавеющий металл, пластик, фанера или древесно-стружечная плита;
• пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
• стальной уголок 20×20 мм;
• силиконовый герметик;
• оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.

2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
4. При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.

5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.

7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

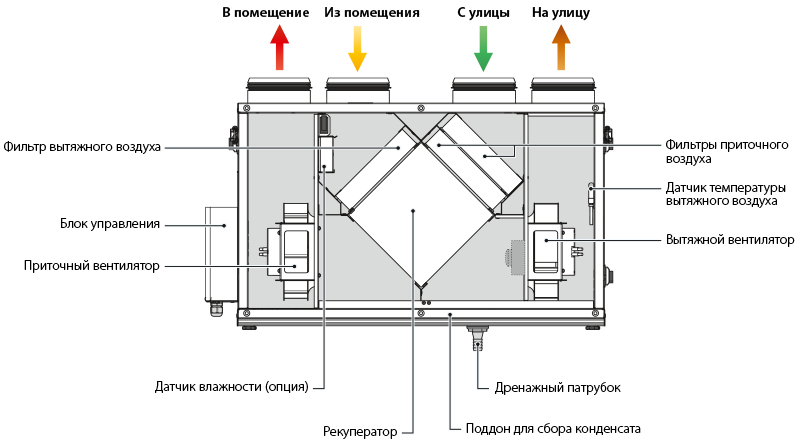

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.
