Вентиляция в частном доме своими руками – схемы систем вентиляции воздуха, монтаж и устройство

Приточная вентиляция в частном доме

Данная система предназначена для замены отработанного воздуха в доме свежим. Она состоит из:

  • воздухоприемника;
  • нагревательных и охладительных приспособлений;
  • очистительных фильтров;
  • устройств, подающих воздух в помещения;
  • шумопоглощающих приспособлений.

Через воздушный клапан чистый воздух попадает в систему, поддается определенной обработке, фильтруется, и при помощи вентилятора распределяется по помещениям в доме. Попадая в комнаты, он вытесняет отработанный поток. Подаваемый воздух может дополнительно охлаждаться, или нагреваться.

Вентиляционный клапан

Приточные вентиляционные системы бывают:

  • канальными — циркуляция воздуха осуществляется по трубам;
  • бесканальными — поток подается в помещение через отверстия в стенах, окнах.

По способу устройства различают:

  • наборные вентиляционные системы, состоящие из отдельных агрегатов, соединенных одним воздуховодом;
  • моноблочные — все приспособления собраны в одном компактном корпусе.

Приточные схемы установки обладают такими преимуществами:

  • возможностью регулировать температуру и объем подаваемого кислорода;
  • компактными габаритами;
  • функциональностью (имеют дополнительные приспособления для очистки, обогрева, охлаждения подаваемого воздуха);
  • простотой монтажа, обслуживания.

Среды недостатков данного вида вентиляции можно выделить:

  • шумность. При работе агрегаты системы издают звуки, поэтому необходимо предусмотреть шумоглушитель, установить оборудование подальше от жилых комнат в доме;
  • необходимость места для установки всех ее элементов (при устройстве наборной системы потребуется);
  • потребность в регулярном обслуживании.

Вентиляция дома

Требования к естественной вентиляции

Общие требования подробно прописаны в СП 55-13330.2011.

Здесь в частности оговариваются такие моменты:

  • Минимальная мощность вентсистемы в помещениях с постоянным присутствием людей не может быть менее однократного обмена всего объема воздуха в течение одного часа.
  • Для кухонь показатель отвода отработанного воздуха составляет не менее 60 куб.м/час.
  • Для туалетов и ванных комнат аналогичный показатель – не менее 25 куб.м/час.
  • Для иных помещений – не менее 20% объема воздуха в час.

Под помещением с постоянным присутствием людей в нормативах понимается жилое пространство, где люди находятся непрерывно более 2 часов, либо суммарно более 6 часов в сутки.

Рассмотренные нормы справедливы для внешней температуры +5°С и температуры внутри дома +22°С.

Для строительства вентиляционных каналов используются различные материалы: металл, керамика, пластик, кирпич. Главное правило – совокупная мощность вытяжных отверстий не должна быть меньше суммарной мощности приточных клапанов.

Для небольшого деревянного дома будет достаточно установить несколько каналов диаметром 160 мм и высотой 2 метра. Увеличить производительность вентиляции можно несколькими способами: добавлением новых вентканалов, увеличением диаметра или высоты уже имеющихся. Чтобы тяга во всех комнатах была одинаковой, отдушины должны выходить на кровлю на равной высоте.

Виды вентиляции по назначению и зоне действия

Функционально вентиляция включает три вида. Первая (приточная) обеспечивает приток свежего воздуха. Вытяжная удаляет отработанный воздух, избыток влаги, неприятные запахи. Приточно-вытяжная объединяет два предыдущих вида.

По зоне действия вентиляция может быть общая, когда она распространяется на все помещение, или локальная – действует в ограниченной зоне (вытяжка над кухонной плитой).

Вентиляция помещений

Для эффективного воздухообмена вентиляцию в деревянном доме устанавливают равномерно, то есть распределяют по всей площади. Приток свежего воздуха делается в жилых комнатах. Вытяжной вентиль в обязательном порядке устанавливается в грязных помещениях, с влажным воздухом или неприятными запахами.

Перечень помещений, в которых необходимо сделать индивидуальные вытяжные каналы:

  • кухня;
  • санузел;
  • ванная комната;
  • душ;
  • прачечная;
  • гардероб, кладовка или хозяйственная комната без окон;
  • подполье;
  • гараж;

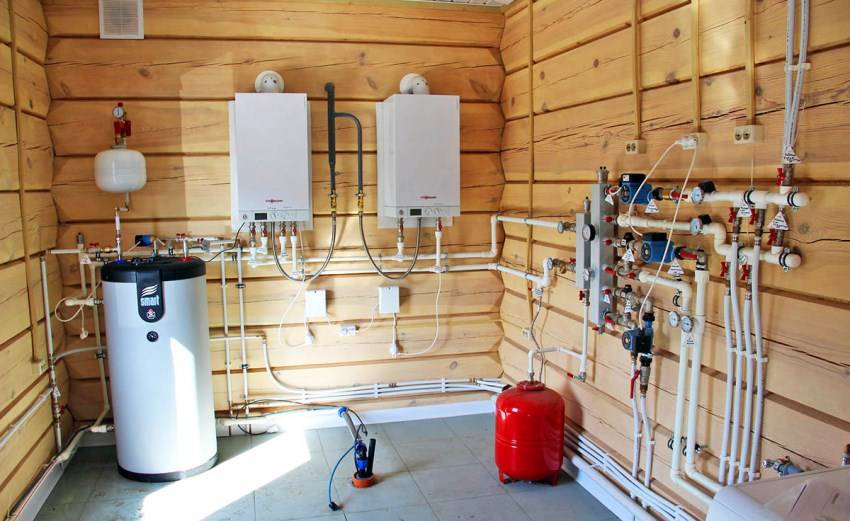

  • котельная.

Желательно, чтобы в каждой жилой комнате также был свой вытяжной канал. В помещениях с очень высоким уровнем влажности (баня, сауна) устанавливают влагозащищенную вытяжку.

Приточные клапаны устанавливаются в окнах, встраиваются в стены, объем поступающего воздуха регулируется движением заслонки. Удобно размещать клапаны под подоконником над отопительными радиаторами для нагрева воздуха.

Под дверью оставляют расстояние для вытяжки или размещают в двери переточный клапан. Отверстие вытяжки размещают на потолке так, чтобы входящий поток воздуха пересекал все помещение.

https://youtube.com/watch?v=0ifF6UXiYKs

Есть системы, которые можно запрограммировать на разные режимы работы, например в ночное время, днем и для быстрого восстановления комфортного микроклимата в доме.

Особенности кухни, ванной комнаты, подполья

Над кухонной плитой оборудуют локальную вытяжку в виде зонта. Для экономии электроэнергии и чтобы не создавать лишний шум, ее включают только во время приготовления пищи, поэтому общий кухонный вентиляционный канал тоже необходим.

В канализации собираются опасные для самочувствия газы, разрушающие коммуникации. Путь поступления газа из канализационного стояка в санузел преграждает водяной затвор. Чтобы при сливе уровень давления оставался неизменным, а в туалете не скапливались газы и неприятные запахи, канализационный стояк соединяют с вытяжкой. Выход вытяжки из санузла делают на кровле. При установке вытяжки в стене запахи из туалета попадают с улицы обратно в дом через окна, двери и приточные клапаны.

Организация вентиляции подполья нужна для предотвращения гниения деревянных полов, нижних венцов и намокания утеплителя. Предметом ожесточенных дискуссий профессионалов остается необходимость наличия продухов в цоколе.

Для экономии тепла используют рекуператор – устройство, подогревающее в теплообменнике входящий воздух выходящим.

Борьба с конденсатом

При большой разнице температур внутри и снаружи выходящий воздух может осаждаться на трубе в виде конденсата и стекать вниз. Для минимизации выпадения конденсата воздуховоды теплоизолируют и размещают в общем коробе с трубами отопительного котла, печи или камина. Теплоизоляция способствует увеличению тяги.

Еще один способ борьбы с конденсатом – установка конденсатоотвода. В старых системах вентиляции делали «выдру» – утолщение для остывания теплого воздуха перед выходом наружу.

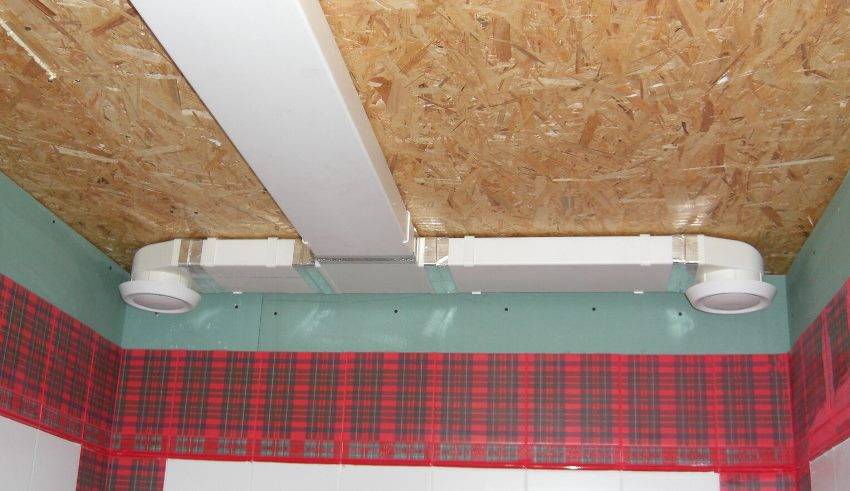

Находящиеся на виду трубы маскируют следующими способами:

  • прячут за подвесные и натяжные потолки;
  • убирают в декоративные короба;
  • встраивают в мебель;
  • заказывают индивидуальный дизайн трубы.

В последнее время востребованы системы, состоящие из большого количества воздуховодов небольшого сечения в отличие от традиционной магистральной. Они подключаются к одной большой приточно-вытяжной установке, расположенной в хозпомещении, и соединяются в коллектор.

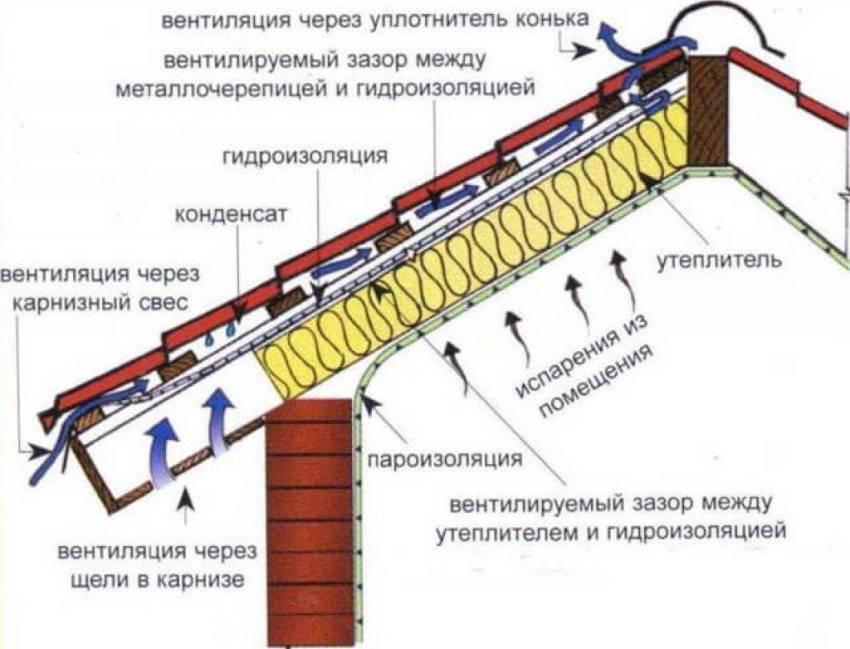

Вентиляция кровли

При нарушении гидроизоляции кровли в подкровельном пространстве собирается влага. Если вентиляция чердака отсутствует, влага накапливается в стропильных конструкциях, возникает плесень и разрушает древесину.

При монтаже вентиляции кровли подшивку свесов делают со щелями, в которые мог бы поступать необходимый объем воздуха. На крыше или коньке монтируют элементы кровельной вентиляции. Из-за разницы давлений воздушный поток устремляется от свесов вверх к вентиляционным выходам, дающим дорогу насыщенному влагой воздуху и ставящим барьер на пути проникновения атмосферных осадков под кровлю. Кровельная вентиляция увеличивает период эксплуатации всей кровли деревянного дома.

Какие типы рекуператоров можно использовать в системе вентиляции?

Наиболее популярными являются рекуператоры пластинчатого типа. Их действие очень простое – потоки горячего и холодного воздуха протекают параллельно друг другу между теплообменными пластинами, что обеспечивает обмен тепла без перемешивания. Приводят воздух в движение два вентилятора. Эффективность рекуперации тепла в таком рекуператоре составляет 60-70 %.

Панель управления с теплообменником с поперечным потоком

Очень похоже устроены противоточные теплообменники, только воздух проходит через них немного по-другому. Такие устройства больше по размеру, но имеют более высокую эффективность – до 90%.

Иногда используются трубчатые теплообменники, однако, из-за большого размера их применение ограничено, несмотря на относительно высокую эффективность – выше 90%.

В продаже также можно встретить роторные рекуператоры. Они очень эффективны – КПД 80-90%. Но в них может иметь место попадание небольшого количества отработанного воздуха к свежему, что может привести к распространению запахов в доме. Их преимуществом является частичное отведение влаги. Сторонники роторных рекуператоров говорят, что передача запахов незначительна. Такие модели очень популярны в странах Северной Европы – в Скандинавии.

Рекуператор с ротором, фото

В доме, в котором живут аллергики, можно использовать фильтр для подачи воздуха, таким образом мы убираем аллергенные частицы.

Приобретая рекуператор, стоит выбрать модель с плавной пятиступенчатой ​​ переменной скоростью вентилятора. Чем больше возможности регулировки, тем лучше рекуператор регулирует скорость в соответствии с потребностями воздухообмена.

Правильная вентиляция в частном доме

Организация кислорода обмена обеспечит благоприятный микроклимат в доме, здоровье его обитателей и сохранность самой конструкции. Как обустроить ее правильно?

Нормы и правила вентилирования дома

Чтобы создать в жилых и служебных помещениях коттеджа оптимальные условия для жизнедеятельности человека, необходимо чтобы за 1 ч в каждое из них поступало 60 м3 кислорода (минимум 20 м3). Комфортная влажность воздуха составляет 50%, а скорость его обмена — 0,5 м/с.

Достичь этого можно путем правильного проектирования системы. При этом следует учесть норма воздухообмена для помещений разного назначения. Для ванной данный показатель составляет 50м3, общего санузла — 25 м3, кухни — 90 м3. Проветриваться должны не только служебные, но и жилые комнаты, подсобные помещения. Чтобы сформировать расчетную вытяжку, необходимо суммировать показатели воздухообмена каждого отсека дома. При этом желательно, чтобы реальная вентиляция превышала минимальные нормы.

Проектирование системы воздухообмена в доме

Разработка проекта вентилирования дома включает в себя:

  • подборку оборудования;
  • составление схемы разводки коммуникаций с учетом архитектурных, строительных, санитарных, экономических критериев.

Цель данных работ — разработка системы, которая справится с подачей и выводом воздуха, в рамках расчетного объема, вычисленного для дома. Проект должен не только обеспечивать бесперебойное проветривание помещений, но и свободный доступ ко всем элементам конструкции (узлам, камерам). Это необходимо для быстрого устранения неполадок и регулярного обслуживания.

Чтобы циркуляция работала хорошо, важно тщательно подобрать все оборудование. Оно должно служить максимально долго

Используемые устройства не должны портить архитектуру дома, поэтому их лучше предусмотреть их установку скрытым способом.

При проектировании вентиляции коттеджа важно, чтобы система соответствовала санитарно-эпидемиологическим нормам. Она должна не только справляться с подачей/отводом воздушных масс, но и работать максимально бесшумно

Не стоит забывать и об экономичности системы. Но стремление сократить расходы на ее монтаж не должны отобразить на качестве работы установки. Основная задача проектирования — разработка оптимального варианта вентилирования дома, с учетом всех вышеперечисленных критериев.

Составление проекта фирмой-подрядчиком начинается с формирования техзадания. В него закладываются все критерии, по которым должна быть проложена вентиляционная система, пожелания заказчика.

Как сделать самостоятельно: пошаговая инструкция

Схема

  • При обустройстве единой вентсистемы нужно предусмотреть направление движения масс воздуха от жилых помещений к техническим.
  • Клапаны притока воздуха должны быть в каждой комнате, где не предусмотрена вытяжка.
  • Для зоны подвала вентиляцию обустраивают естественным образом, через систему отверстий с вертикальной ориентацией вытяжных труб.
  • Добиться равномерности тяги можно, обустроив вытяжные каналы одинаковой протяженности без резких перепадов диаметра (как сделать вытяжную вентиляцию своими руками?).
  • Вентиляционные шахты нужно качественно теплоизолировать, особенно в зоне выхода на улицу (каковы особенности монтажа выходов вентиляции своими руками?).

Подготовительные работы

Важно принять в расчет:

  • особенности местного климата;
  • близкое расположение источников неприятного запаха;
  • функции отдельных помещений;
  • особенности конструкции здания;
  • наличие газовых или иных видов плит/печей;
  • число постоянных жильцов.

Естественный воздухообмен

Расчеты параметров и деталировка

Формула выглядит следующим образом:
Важно
L (производительность приточной установки, м3/ч) = n (норма кратности для определенного помещения) * V (объем комнаты)

Вычисление воздухообмена, учитывая количество проживающих людей в доме, осуществляется по формуле:
Внимание
L = N (число жильцов)* L (воздух, предназначенный для одного человека — норма).

Монтаж и настройка

Порядок монтажа состоит в следующем:

  1. Нанесение на стены разметки для проделывания отверстий, где будут располагаться вентканалы.
  2. По потолку и стенам размечают линии осей воздуховодов с учетом мест поворотов и разветвлений.
  3. При монтаже принудительной системы отмечают место установки оборудования.
  4. Сверлят стены, монтируют элементы крепежа.
  5. Раскраивают каналы, собирают их воедино, скрепляют стыки на саморезы. Монтируют конструкцию на подвесы.
  6. Подключают каналы к рабочей установке.
  7. Монтируют вентиляционные решетки.
  8. Техника подключается к системе питания и производится тестовый запуск.

Инструменты и материалы

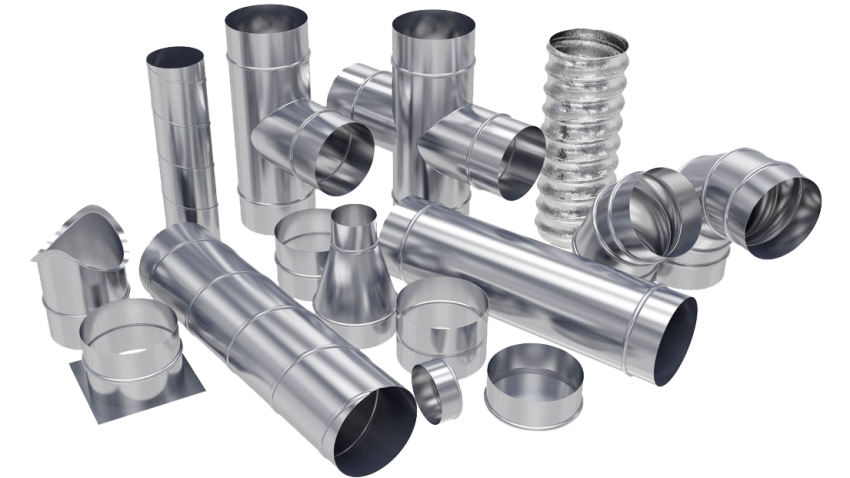

Для сборки системы воздуховодов сейчас могут понадобиться:

  • трубы различного диаметра и протяженности;
  • соединительные элементы;
  • колена с разными углами поворота;
  • тройники и переходы;
  • решетки вентиляционных ходов;
  • держатели и подвесные элементы;
  • перфоратор.

Проветривание механическим путем

Вытяжная вентиляция

Вытяжной вид воздухообмена помещения предполагает использование вытяжного вентилятора, который устанавливается в канал (обычно крепится к стене). Монтаж вентиляторов происходит в самых «грязных» комнатах: санузле и кухне.

Ассортимент вытяжных вентиляторов разнообразен:

  1. С датчиком влажности (для ванной комнаты). Функционируют до момента установления нормальной влажности.
  2. Присоединяемые к электрическому выключателю. Включение вытяжки происходит с задержкой в несколько секунд после включения/выключения света.
  3. С шумопоглощающими втулками, сделанными из резины или металла.

Чтобы выбрать конкретную модель для устройства вытяжной вентиляции частного дома, рассчитывается расход на вытяжку и потери напора, когда воздух движется по каналу. Эти показатели определяются исходя из длины и материала изготовления воздуховода.

Мощность вентилятора оказывает непосредственное влияние на количество удаленного отработанного воздуха. Причем эффективная работа вытяжной вентиляции напрямую зависит от качественного притока холодного воздуха с улицы. По сути, проветривание вытяжкой служит дополнением к естественному воздухообмену.

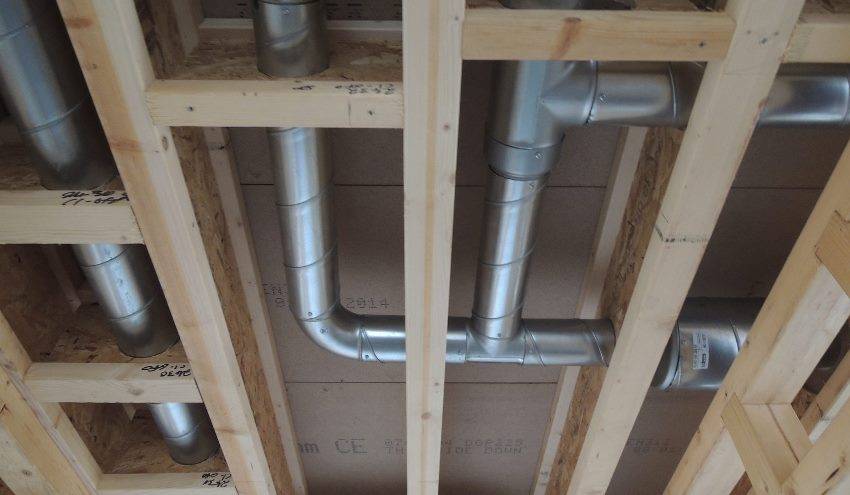

При прокладке воздуховодов можно воспользоваться такой схемой:

  • основные элементы делаются максимально жесткими из оцинкованного листа;
  • для устройства ответвлений используется гофрированный материал;
  • для недопущения возникновения конденсата производится изоляция воздуховодов от вентиляционного оборудования до вытяжной решетки.

Приточная вентиляция

Принцип действия приточной вентиляции частного дома схож с работой вытяжного оборудования. Единственное отличие заключается в том, что осуществляется нагнетание вентилятором свежего воздуха. Удаление отработанного воздуха происходит с помощью каналов, предназначенных для естественного воздухообмена.

Вентилятор, снабжающий комнату свежим воздухом, может оснащаться нагревательным элементом. Производительность системы вентиляции зависит от диаметра канала. Недостаток приточной вентиляции — большие потери тепла в зимнее время.

Приточно-вытяжная вентиляция

Исходя из названия, нетрудно догадаться, что работа этого типа воздухообмена основана на использовании различных вентиляторов. Самая простая вентиляционная система предусматривает:

  • подачу свежего воздуха нагнетающими вентиляторами;
  • удаление отработанного воздуха вытяжным оборудованием.

В зимний период воздушные потоки, поступающие с улицы, могут обогреваться. Благодаря приточно-вытяжной вентиляции достигается эффективное проветривание комнат. Единственный «минус» такого воздухообмена — большие денежные расходы на ее содержание.

По этой причине в наши дни увеличился спрос на приточно-вытяжные системы с рекуперацией тепла, которые позволяют сэкономить на отоплении.

Вентиляция с рекуперацией тепловой энергии

В зимнее время тратится слишком большое количество тепла на подогрев свежего воздуха, поступающего с улицы. Чтобы этого не допустить, для устройства вентиляционной системы используются рекуператоры. Благодаря их монтажу экономия тепла составляет на уровне 50%.

Рекуперация воздуха может происходить в разные времена года:

  • при наступлении сильного мороза рекуператор доводит температуру в комнате до +20ºС с помощью встроенного нагревательного элемента;
  • в жаркие дни, наоборот, осуществляется охлаждение поступающего воздуха (прохладный отработанный воздух проходит через рекуператор и охлаждает поступающие потоки).

Производительность системы вентиляции зависит от коэффициента рекуперации. Данный показатель свидетельствует о количестве затраченной тепловой энергии для подогрева свежего воздуха, поступающего с улицы. Лучше воспользоваться роторными рекуператорами с коэффициентом 75-85%.

При приобретении оборудования следует учесть, что некоторыми производителями указывается коэффициент рекуперации 98-99%. Данный показатель получен по результатам лабораторных исследований. На практике минимальный коэффициент рекуперации высококачественного оборудования будет составлять 85%.

Что касается места установки рекуператора, то его лучше определить заблаговременно. Обычно для размещения оборудования выбирают подсобное помещение или чердак. При монтаже рекуператора на чердаке оборудование следует покрыть теплоизоляционным материалом. Иначе теплоноситель замерзнет, а рекуператор выйдет из строя.

Правильная вентиляция в частном доме

При обустройстве вентиляции для деревянного дома необходимо учесть 2 аспекта:

  1. Нормы и правила.
  2. Особенности проектирования.

Правильно функционирующая система проветривания должна обеспечивать лучшие условия для здоровья жильцов и сохранность конструкций.

Нормы и правила вентилирования дома

Для комфортного проживания в жилом помещении должны обеспечиваться следующие условия:

  • Воздухообмен комнаты средней площади – не менее 20 м3 в час, а оптимально 60 м3/ч.
  • Воздухоподача на одного человека – не менее 30 м3/ч.
  • Содержание влаги в воздухе – 45-55%.
  • Скорость газообмена – 0,5 м/с.
  • На 1 м2 площади жилья – 3 м3/ч.

В деревянном здании вентилироваться должны все помещения, в том числе подсобки. Однако показатель обмена для каждого из них индивидуален. Например, для кухни это 80-90 м3/ч, для ванной – 40-50 м3/ч, для санузла – 20-30м3/ч.

Проектирование системы воздухообмена в доме

Составление проекта вентиляции жилища включает 2 этапа:

  1. Разработка технической схемы размещения коммуникаций и приборов в соответствии с параметрами самого дома, требованиями владельца и затрачиваемым бюджетом.
  2. Подбор и закупка оборудования и расходных материалов.

От качества подобранных материалов зависит многое, и есть моменты, где экономить не рекомендуется

Конфигурация системы, мощность установок, параметры труб напрямую зависят от такого ряда факторов:

  • Общий объем помещения и отдельно взятого, куда будет подведена вытяжка.
  • Установленная в доме техника – котлы, печи, плиты и т. д.
  • Количество жильцов, а также максимально возможное число посетителей.
  • Тип помещения и для чего оно применяется, например, при обустройстве ванной нужно учесть, что здесь всегда повышенная влажность.
  • Количество этажей.
  • Климатические особенности местности, где расположен дом.

Монтируемая вентиляция должна подчиняться следующим требованиям:

  1. Расчетное проветривание подключенных помещений.
  2. Легкий доступ к ответственным узлам – для обслуживания и ремонта.
  3. Долговечность оборудования.
  4. Минимальное вмешательство в отделку.
  5. Бесшумность.
  6. Экономность в работе.

Качественная работа – залог спокойной и долгой жизни в сухом доме без плесени и без необходимости делать лишний раз ремонт в нем

Естественная и принудительная вентиляция

Для начала, давайте разберёмся, действительно ли, естественная вентиляция не справляется с возложенной на неё задачей или необходимость монтажа принудительной вентиляции в частном доме – это очередной маркетинговый ход производителей.

Естественная вентиляция: принципы функционирования и особенности

Общая схема работы естественной вентиляции

До недавнего времени все жилые дома были оборудованы системой вентиляции естественного типа. В этом случае:

  • Отработанный воздух из помещения удалялся через вентиляционные каналы, расположенные в верхних углах нежилых комнат (кухни, санузлы, ванные комнаты);
  • Поступление чистого воздуха происходило сквозь щели и неплотности в оконных блоках, в проёмах входных дверей, в стенах и перекрытиях.

При ЕВ вентиляционные каналы не монтировали в жилых комнатах (спальни, детские, залы, кабинеты, игровые). Грязный воздух из них, сквозь прорези в дверных полотнах, поступал в коридор, затем в кухню или ванную, и только потом вместе с остальными воздушными массами «уходил» в вентиляционный стояк.

Движение воздушных масс в помещении осуществлялось за счёт разности температур в верхних и нижних участках комнат: тёплый (отработанный) воздух поднимался и устремлялся к отдушинам, а потом по воздуховоду (за счёт разности давления) как по аэродинамической трубе выбрасывался в открытое пространство.

Такая вентиляционная система обладает массой неоспоримых преимуществ:

  • Не издаёт дополнительного шума при работе;
  • Не требует затрат на монтаж вытяжки, содержание и эксплуатацию;
  • Не нуждается в источнике электроэнергии.

Что же послужило причиной отказа от столь выгодного метода вентилирования зданий? Конечно же, желание уменьшить теплопотери в зимний период года. Установив металлопластиковые оконные блоки и двери с уплотнителями, тщательно утеплив стены и заделав все щели, мы заблокировали доступ свежего воздуха внутрь помещения и превратили его в герметичную камеру.

Обратите внимание, для обеспечения воздухообмена недостаточно просто установить вентиляционные каналы. Для того чтобы часть отработанной воздушной смеси беспрепятственно «покинула» пределы помещения, нужно чтобы на его место «поступил» свежий воздух извне

И если раньше он проникал в комнаты сквозь многочисленные щели, то сейчас такой возможности у него нет. Можно самым тщательным образом рассчитать сечение отдушин, смонтировать вентиляционные каналы оптимальной высоты и даже установить вытяжные вентиляторы, но если не будет притока, чистого воздуха, то вся система вентиляции превратится в ненужные декорации.

Именно поэтому после качественной герметизации дома, потребуется непременно делать его частичную разгерметизацию. Производители строительной фурнитуры давно предусмотрели этот момент и выпустили серию приспособлений, позволяющих воздуху с улицы проникать в комнаты.

Особенности искусственной вентиляции

Принцип работы искусственной вентиляции

Искусственная вентиляция в доме осуществляется за счёт принудительного движения воздушных масс. Работа установленных в вентиляционные каналы вентиляторов и вмонтированных в стены нагнетающих устройств направлена на искусственный (принудительный) выход отработанной воздушной смеси и всасывание чистого воздуха с улицы.

В отличие от ЕВ, принудительная система способна работать только при подключении к электрической сети. К тому же она создаёт много шума, для блокирования которого необходимо дополнительно монтировать глушитель и удлинять входящие в установку трубы. Интенсивный подсос воздушной смеси в холодную пору года приводит к охлаждению помещения, чтобы этому препятствовать понадобится, установить калорифер (нагревательный элемент).

Правильно собранная установка занимает около 4 метров, нуждается в отдельном помещении (допускается установка на чердаке) и требует серьёзных затрат на монтаж и эксплуатацию.

В защиту искусственной вентиляции можно сказать, что только она способна обеспечить требуемый приток и отток чистого воздуха и отработанной смеси, подогреть и очистить подаваемую смесь от частичек грязи и большинства аллергенов.

Смешанный тип вентиляции

Схема работы комбинированной вентиляции

Также существуют варианты монтажа, при которых удаление отработанных газов осуществляется с помощью вентиляторов и вытяжки, а естественный приток – произвольно сквозь настенные клапаны.

Не менее распространён вариант, когда нагнетание осуществляют искусственными приборами, а отток происходит за счёт разности температур и давления в верхней и нижней точке вент каналов.

Вентиляция отдельных помещений и элементов бревенчатого дома

В идеале каждая комната должна хорошо и регулярно проветриваться. Однако в первую очередь сделать вентиляцию в деревянном доме нужно усиленно подверженных действию сырости зонах. Рассмотрим особенности обустройства каждой области отдельно.

Крыша деревянного дома

Действию сырости в кровельном пироге подвергаются деревянные стропила и обрешетка. Поэтому для проветривания в ходе монтажа оставляется специальный вентзазор. Он образует единое пространство.

Для создания тяги создаются отверстия в свесах внизу и под коньком вверху. Из-за разницы высот и уровня нагрева создается естественная тяга. Воздушный поток устремляется вверх, обеспечивая эффективное проветривание.

Правильно собранный «пирог» крыши не нуждается в оборудовании дополнительной вентиляции

Подпол

Пространство между полом и грунтом – постоянный источник сырости. Так как улица всегда охлаждает, а дом нагревает. В результате образуется конденсат, который благоприятствует росту домового грибка.

Единственный способ защитить дом от разрушения – создание продухов на уровне основания и правильное утепление пола, которое не будет мешать циркуляции воздуха. Естественная тяга обеспечит интенсивное проветривание. Чтобы исключить промерзание пола, на зиму они могут затыкаться.

Санузел

Душ, ванная, умывальник и другие сантехнические приборы – источники повышенной атмосферной влажности и образования конденсата. Поэтому в санузле должна устанавливаться принудительная вентиляция.

При этом лучше сделать отделенную от общедомовой системы ветку. Так как воздуховоды выводят не только атмосферу из помещения, но и соединяются со стояком для удаления запахов из канализации.

Обустройство вентиляции в санузле

Кухня

Если и устанавливать принудительную вытяжку в деревянном доме, то кухня – самое подходящее для нее место. Заборный патрубок должен располагаться над плитой – на высоте 0,7-0,9 метров, выступая за края по ее периметру не менее чем на 10-15 см.

При этом лучшее место для вывода вытяжного воздуховода – ближайшая стена дома. Так как безопаснее большой объем влажного воздуха не вести через все сооружение, а выбрасывать его сразу – недалеко от места образования.

Простой способ установки принудительной вытяжки показан в видео:

Подвал

Наличие погреба под жилым деревянным домом – это всегда высокий риск разрушения нижней части сооружения. Так как сырость из подземного помещения будет насыщать элементы перекрытия и первые венцы.

Единственный способ защиты – эффективная приточно-вытяжная вентиляция. В большинстве случаев достаточно обустройства естественной вентиляции с максимальным разносом по высоте точек притока и оттока.

Котельная

Помещение для отопительного агрегата, гидроаккумулятора требуется оснастить сильной вытяжной системой. Так как здесь будет не только влажно, но и жарко, а если котел работает на газе, то еще и опасно.

По этой причине лучше организовать отдельную принудительную вытяжку. Не следует соединять ее вывод с общим домовым воздуховодом.

Котельная – помещение повышенной опасности, которое требует серьезного подхода к оборудованию вентиляционной системы

Определение и серьезность проблемы

Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

Хорошая вентиляция — залог здоровья и жизни

По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

  • Воздух высокого качества — до 800 ppm, бодрость, идеальное самочувствие.
  • Воздух среднего качества — 800 — 1000 ppm. На верхней границе половина людей ощущает сонливость, вялость, снижение концентрации и ухудшение качества и скорости обработки информации.
  • Воздух низкого качества — 1000-1400 ppm. Вялость, заторможенность, проблемы с обработкой информации, ощущение «духоты».
  • Непригодный для жизнедеятельности воздух — ppm выше 1400. Неспособность сосредоточиться, сильная сонливость, усталость, проблемы со сном, сухость слизистых.

Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

Наглядный пример

Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

Расшифровка графика:

  • Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
  • Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
  • Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
  • Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
  • Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
