Какие существуют нормы установки газового котла – обязательные требования

Принципы и правила установки газового котла

Перед установкой газового агрегата выполняют частный проект газификации, при этом в обязательном порядке соблюдают следующие правила:

1. Система должна ежегодно проверяться (опрессовка) под давлением в 1.8 атм.
2. Обязательное размещение в самой высокой точке внутридомовой отопительной сети расширительного бачка и воздушного клапана.
3. Правила размещения газового котла с естественной циркуляцией требуют соблюдения обязательного угла наклона горизонтальных не более 5мм на 1 п.м.
4. Должна быть индивидуальная линия электропитания с защитой на 20 ампер и резервное питания из расчета работы не менее 2 суток, например, источник бесперебойного питания UPS на 1-1.5 кВт.
5. Газовый котел устанавливается без плотного прилегания к стене, между ними должен быть небольшой зазор, поэтому переделывать заводское крепление запрещается.
6. После завершения сторительно-монтажных работ котла, его подключают к инженерным внутридомовым сетям: электро, вода и газ.
7. Подключение к газовой магистрали осуществляется профильными специалистами.
8. В систему отопления заливают только обычную или умягченную воду, запрещено использовать дистиллированную воду, спиртосодержащие растворы или антифриз. Теплообменники выполнены из расчета применения стандартной водопроводной воды, дополнительно можно использовать только жидкость прописанную производителем в заводской инструкции для газовых котлов наружного размещения.
   Если по какой-то причине во внутритрубнойсистеме все же был антифриз, то ее промывают водой не менее двух раз, поскольку смесь воды и антифриза в бойлере взрывоопасна.
9. Вода и газы во внутреннем теплообменнике агрегата работают по противотоку, если при монтаже перепутаны патрубки и движение тепловых потоков, котел может перегреться и взорваться.

Специалисты с большим опытом эксплуатации данного вида котлов, советуют размещать в нижней точке системы фильтры грубой очистки, которые продлевают ресурс теплообменника, и выполняют роль дренажного вентиля при очистке внутренней поверхности трубной системы перед началом отопительного сезона.

Нормы помещения для монтажа газового котла, где лучше установить устройство

К помещениям, где планируется установка газового агрегата, предъявляются жесточайшие требования.

Согласно действующим нормам, разрешается выполнять их монтаж в нежилых помещениях, снабжённых качественной вентиляцией.

Кроме наличия вентиляции, площадь помещения должна соответствовать мощности агрегата и конструкции камеры сгорания. При совместной установке котла и газовой колонки их мощности суммируются.

Важно! По существующим нормам в одном помещении разрешается установка двух газовых устройств. Установлены следующие нормы:

Установлены следующие нормы:

Установлены следующие нормы:

• газовые котлы мощностью менее 30 кВт разрешается устанавливать в помещениях с объёмом минимум 7,5 м³;
• котлам, имеющим мощность 30—60 кВт, требуется пространство объёмом более 13,5 м³;
• для установки более производительного котельного оборудования минимальный объем от 15 м³.

Нормативы для установки прибора на кухне деревянных и других типов домов

Домовладельцам, планирующим поместить оборудование в кухне, важно знать, что для этого помещения существуют особые нормы:

1. Площадь больше 15 м².
2. Высота стен не менее 2,2 м.
3. Окно, открывающееся наружу, оснащённое форточкой. На 1 м³ объёма помещения должна приходиться 0,03 м² оконной площади.

Фото 1. Газовый котел, расположенный на кухне. Прибор установлен в специальный шкафчик, который закрывается решетчатой дверцей.

1. Если здание деревянное, то прилегающая к котлу стена укрывается огнестойким щитом. Размер щита определяется так, чтобы он внизу и по бокам выступал за пределы котла на 10 см, а сверху закрывал 80 см стены.
2. При выборе напольной модели под неё устанавливают основание из огнестойкого материала (кирпич, керамическая плитка), выступающее по всем сторонам котла на 10 см.
3. Кроме наличия вытяжной вентиляции, внизу двери предусматривается зазор для поступления свежего воздуха. С его помощью обеспечивается постоянная циркуляция воздуха.
4. При монтаже отопительного агрегата требуется соблюдение определённого расстояния между стеной и котлом (более 10 см).

Требования к отдельно расположенной котельной

При возведении, для размещения котельного оборудования, пристройки к основному зданию, обязательно соблюдение следующих условий:

• фундамент пристройки выполняется отдельно от основного здания;
• конструкция выполняется из огнестойких материалов, к внутренней отделке предъявляются такие же требования;
• строительный раствор замешивается на песке;
• фундамент для установки котла заливается отдельно, после окончания строительства пристройки;
• основание, предназначенное для установки оборудования, выполняется выше поверхности пола на 15-20 см.

Дальнейшие требования соответствуют условиям, предъявляемым к монтажу котлов в нежилых помещениях:

• вентиляционная система, обеспечивающая трёхкратную замену воздуха в течение часа;
• расстояние между полом и потолком не менее 2,5 метра;
• объем котельной более 15 м³, больший объем обеспечивает комфорт обслуживания всех элементов оборудования;
• обязательно проводится вода, а в полу устраивается слив;
• все электрические розетки, имеющиеся в помещении, заземляются;
• естественное освещение;
• при размещении котельной установки обеспечивается свободный подход к агрегату.

Фото 2. Котельная с двумя газовыми котлами. Приборы установлены на специальном постаменте, обеспечен доступ солнечного света.

Определённые требования предъявляются и к оборудованию, используемому при работе котла:

• трубопроводы для газа применяются только металлические;
• заземление прибора выполняется с помощью отдельного заземляющего контура;
• без наличия газового счётчика, автоматического клапана, перекрывающего подачу газа при утечке, и газоанализатора оборудование в эксплуатацию не принимается.

Справка. Современные газовые агрегаты оснащаются защитной автоматикой различной сложности, отключающей подачу газа при неисправностях.

Роль вентиляции в помещении с газовым котлом

Процесс сжигания топлива в газовом котле происходит при активном участии кислорода из воздуха. Поэтому его содержание в котельной быстро уменьшается, сжигание газа становится неполным, что вызывает более активное сажеобразование на стенах дымохода, и помещение становится душным. Благополучие человека в таких условиях может быстро ухудшаться вплоть до потери сознания.

Для предотвращения этого в каждом помещении, оборудованном газовыми приборами, должна быть установлена система вентиляции. Это позволяет постоянно обновлять помещение, подавая свежий воздух снаружи и удаляя загрязненный.

Общие правила монтажа газового оборудования

• Газовое оборудование монтируется только в помещениях, которые подходят по площади (в соответствии с ТУ на прибор) и эффективности вентиляции.
• Если это частный дом, то мини-котельная должна иметь окно, габариты которого соответствую требованию – численное выражение площади ˃ 0,02 «кубатуры» комнаты, в которой размещается газовое оборудование (все требования к котельной описаны здесь).
• Оконная рама должна открываться и обеспечивать безопасность домочадцев при вероятном взрыве газа. Ударная волна должна быть направлена наружу. С этой целью остекление помещений с газовыми приборами делается «легким», одинарным, без установки в топочной (котельной) стеклопакетов или массивных рам с 2-мя стеклами.
• Баллоны и иное газовое оборудование, располагающееся вне частного дома, помещается в специальную клеть у стены. Доступ к ней должен быть свободным (для удобства контроля и проведения ТО).
• Все работы по монтажу и подключению газового оборудования проводятся специалистами ресурсоснабжающей или иной аттестованной на данный вид деятельности организации. Самостоятельная установка чревата не только проблемами с нормальным функционированием изделия, но и аннулированием гарантии производителя.

Требования по монтажу оборудования

Они подробно изложены в инструкции на каждый газовый прибор. Их соблюдение – гарантия не только безопасности, но и того, что в случае отказа техники пользователь сможет рассчитывать на бесплатную замену как отдельного узла (комплектующего), так и всей установки в указанный период. Поэтому ТУ на котел (плиту или иное газовое оборудование) – один из основополагающих документов по порядку монтажа.

Газовые котлы напольные

• Основа под оборудование – огнестойкая. Как вариант – специально монтируемый постамент (кирпичная кладка, бетонная площадка) на высоту до 20 см.
• Минимальные расстояния от конструкций: горючих – 50 см, негорючих – 100 см.
• Для удобства проведения осмотров, обслуживания и ремонта газового оборудования по его периметру должна быть свободная зона (в пределах 1 м с каждой из сторон).
• Площадь мини-котельной в частном доме – от 4 «квадратов» при потолке высотой не менее 2,5 м. При этом должно быть обеспечено минимальное свободное пространство в помещении объемом 8 м³.

• Ширина полотна двери – от 80 см и более.
• Приток воздуха – естественный, из расчета площади продушин 8 см2 на каждый кВт газового прибора.
• Система дымоудаления с выводом трубы наружу. Конфигурация канала, сечение элементов рассчитываются индивидуально для конкретного частного дома в зависимости от материала стен, розы ветров и ряда других факторов.

Для системы дымохода целесообразно привести общие правила монтажа газового оборудования:

• Минимально допустимое возвышение над крышей (коньком): плоской – 1,2 м, скатной – 0,5 м.
• В пределах потолочного перекрытия стыков труб быть не должно.
• По всей протяженности трассы дымоход не должен располагаться ближе 100 см относительно материалов категории «легковоспламеняющиеся».

Котлы настенные

С учетом того, что данное оборудование имеет ограничение по мощности, требования к его монтажу не такие многочисленные.

• Минимальное расстояние до других приборов, горючих материалов – 0,2 м.
• Отстояние от напольного покрытия – от 0,8 до 1,5 м (по нижнему краю газового прибора).
• Для частных домов из древесины обязательно наличие негорючего слоя между стеной и котлом (например, асбестовое полотно). Минимальная толщина «защиты» – 3 мм.

Плиты газовые

Монтаж такого оборудования значительно проще. Плита ставится на кухне, следовательно, и открывающаяся створка окна, и вытяжка есть по определению. Где прибор разместить, решает сам хозяин, в зависимости от удобства пользования и общего дизайна помещения. Но подключение к магистрали вправе осуществлять только лицензированный специалист. Необходимо лишь учесть, что высота потолка (предельная, минимальная) – 2,20 м.

Запрещается

• Использовать для отделки топочной горючие материалы, устраивать фальш-полы и так далее.
• Производить сварные соединения при монтаже газового оборудования – только на резьбе.
• Прокладывать внутреннюю газовую магистраль из иных труб, кроме стальных. В отдельных случаях допускается подключение газовых приборов специальным гибким шлангом.

• Газовое оборудование, работающее от сети пром/напряжения, следует подключать через стабилизаторы.
• С целью упрощения монтажа системы дымоудаления и повышения КПД котла целесообразно устанавливать дымоходы коаксиального типа.

Нормы, требования

Чтобы установить котел газовый, вам потребуется получить разрешение местной администрации, газовой и пожарной служб.

Без разрешения монтаж такого отопления считается незаконным.

Газовые агрегаты взрывоопасны и пожароопасны. Кроме того, при утечке газа и некачественном отводе продуктов сгорания возможно отравление жильцов квартиры или дома.

При установке отопительного газового котла необходимо соблюдать определенные законом требования к помещению и к системе:

• настенный котел мощностью до 60 киловатт можно поместить в кухне и даже в жилой комнате;
• при мощности 150 киловатт или меньше котел можно устанавливать в любой нежилой комнате (кухня, ванная и др.);
• для более мощных моделей требуется котельная. Предпочтительное расположение – первый либо цокольный этаж;
• при монтаже газового настенного котла на кухне необходимый минимум пространства – 0,2 кубометра на киловатт (что такое котлы газовые для отопления дома настенные );
• уровень огнестойкости стен котельной – минимум 45 минут;
• необходимое сечение вентиляционной решетки – 8 кв. см. на киловатт;
• сечение дымохода соответствует указанному в паспорте модели, не менее диаметра дымоотводящего патрубка котла (как правильно сделать дымоход для газового котла );
• на скатных кровлях труба выступает над коньком на полметра;
• число колен дымохода – не более трех;
• высота установки настенного газового котла от пола – 0,8 метра минимум. До потолка должно оставаться полметра;
• участок стены под котлом настенным оставляют свободным;
• напольный котел ставят на лист металла или асбоцементный (напольные газовые котлы для отопления дома );
• при установке котлов настенных негорючими прокладками облицовывают стены;
• стена для монтажа настенной модели должна быть ровной и достаточно прочной, чтобы выдержать вес агрегата (гипсокартон не подходит).

Подача газа оборудуется устройством аварийного отключения в случае утечки. Агрегат устанавливают так, чтобы обеспечить свободный доступ ко всем рабочим узлам. Труба дымохода оборудуется ревизионными люками для чистки, места прохода через потолок и кровлю обрабатывают огнеупорными материалами.

Монтаж котельного оборудования регламентируется II-35-76 СНиП, газораспределительных систем – 42-01-2002 СНиП, проектирование автономного отопления – 41-104-2000 СП.

Требования к устройству дымохода

Безопасность газового котла напрямую связана с правильным монтажом дымовентиляционной системы, которая должна выводить все отработанные газы в атмосферу.

К установке дымохода предъявляют следующие требования:

1. Дымоход не должен обладать количеством поворотов больше 3-х.
2. Диаметр газохода обязан совпадать с размером указанным заводом-изготовителем котла.
3. Край трубы размещают на 500 мм выше конька кровли.
4. Отверстие для прохода дымовой трубы через строительные конструкции задания, выполняют больше диаметра трубы, щели между ними закладывают огнеупорным материалом, особенно в районе деревянных узлов.
5. Система дымоотвода должна иметь конденсатоотводчик в нижней части трубы и дефлектор на верхней.

У каких котлов лучше КПД?

Как показывает наша практика, редкий бренд пишет правду про КПД своих котлов. И вот вам для примера такой вариант:

Имеем газовый котел бренда Очаг от завода СервисГаз. Изучаем технические характеристики и видим, что КПД их котла Очаг Стандарт составляет 92%:

Прям хорошо, думаем мы, и идем изучать аналогичные котлы и натыкаемся на один из лучших на сегодня напольных котлов Baxi Slim. Смотрим КПД и видим значение в 90%.

Аж гордость за страну берет! Наши котлы в 3 раза дешевле, а производительность еще и на пару процентов выше!

Что вам важно знать про КПД котла? У настенных котлов КПД всегда будет выше напольных. Колеблется оно в районе 92-93%

У всех настенных котлов КПД схожее. Потолок достигнут давно и разница обычно отличается в сотых процентах.

Максимальное КПД напольного котла ровняется 90%. Выше показателя еще ни одному бренду достичь не удалось. И такой показатель обычно имеется только у дорогих марок.

Требования к отдельно стоящим топочным

Отдельные котельные строят для мощных теплогенераторов, эксплуатация которых предусматривает усиленный режим безопасности.

Требования к топочным, построенным отдельно от жилого здания:

В помещениях устраивают бетонные полы или покрывают их несгораемой отделкой. Под оборудование массой свыше 200 кг подготавливают усиленное основание высотой 15 см.

Нагретая вода поступает в дом по утепленному трубопроводу с низкими потерями тепла. Отдельно стоящая топочная не занимает полезную площадь дома, безопасна в эксплуатации и не нарушает архитектурный облик здания. Может использоваться для отопления группы построек, например, дома, бани и теплицы.

Требования к дверям

В топочных используют два типа дверей:

• наружные без усиления для выхода на улицу;
• внутренние противопожарные для связи с жилыми помещениями.

Внешние двери в случае взрыва должны легко срываться с петель. Тогда энергия будет направлена наружу и принесет меньшие разрушения, чем при жестко и прочно закрепленном полотне. Но в любом случае нужно защитить помещение от посторонних, которые могут войти и повредить дорогостоящее оборудование.

Внутренние двери рассчитаны на сдерживание пламени при пожаре в течение 15 минут. Нормативу соответствуют полотна 3 типа с пределом огнестойкости EI 15. Они сохраняют целостность и теплоизоляционные свойства на протяжении времени, достаточного для эвакуации людей из дома и приезда службы спасения.

Вентиляция котельной

Требования к котельной в частном доме очень строги в отношении вентиляции. Продукты горения, образующиеся при сжигании топлива, опасны для человека. Вдыхание угарного газа приводит к тяжелым отравлениям. Высокая концентрация вызывает парализацию и даже смерть.

Утечки газа в сети создают опасность взрыва. Метан, пропан и бутан тяжелее воздуха. Они накапливаются в нижнем уровне помещения. Именно поэтому рекомендуется для удаления опасных веществ устраивать под наружной дверью зазоры около пола или забранные решетками вытяжные отверстия в стене. На каждые 10 кВт мощности агрегата требуется 0,01 м² площади сечения приточного канала.

Естественная вентиляция, рекомендуемая нормативом, включает приточные и вытяжные каналы для замены воздуха в помещении. Их площадь рассчитывают исходя из тройного объема комнаты и подбирают по специальным таблицам, диаграммам или с помощью он лайн калькуляторов.

На каждые 10 кВт мощности требуется 0,01 м² площади сечения приточного канала.

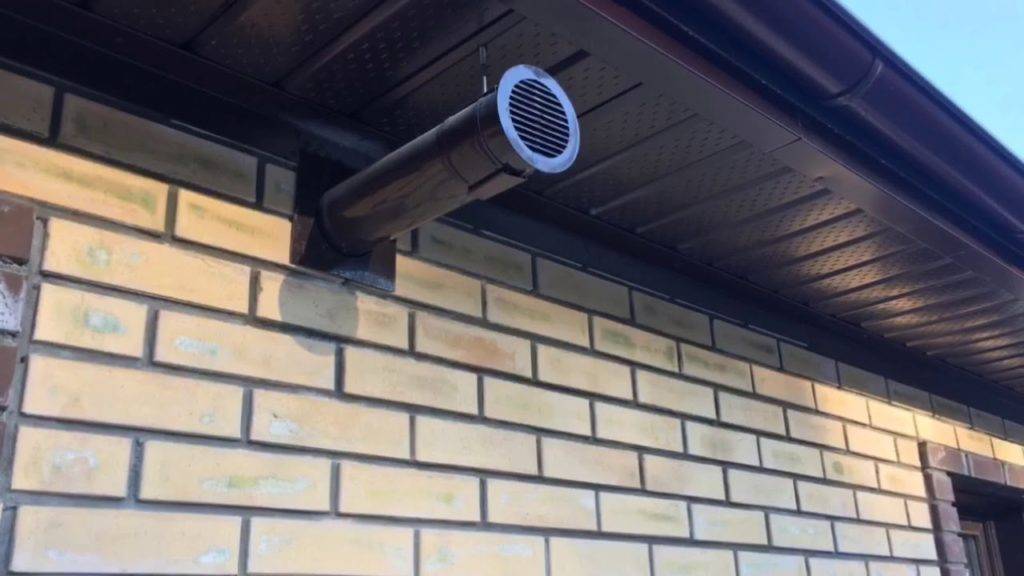

Продукты горения отводятся через дымоход или вмонтированную в стену коаксиальную трубу. В первом случае сечение канала должно соответствовать диаметру патрубка котла. Оптимальная форма — круг или овал.

Стенки дымохода защищают от образования конденсата. Теплый воздух, перемещаясь по трубе, охлаждается, что приводит к выпадению водяных паров в виде росы. Зимой влага замерзает, канал сужается. Это способствует ухудшению отвода продуктов горения.

Защиту от конденсата проводят футеровкой дымохода или устанавливают внутрь стальную нержавеющую трубу. Углы и повороты должны быть плавными, стыки элементов канала — герметичными.

В остальных случаях вентканал может быть ниже. Для двух агрегатов устраивают отдельные системы для отведения дыма.

Пожарная безопасность

Территория топочной должна содержаться в чистоте, внутри помещения должно иметься достаточное искусственное освещение, чтобы хорошо осветить рабочие и общественные места. В таких помещениях запрещается хранение любых огнеопасных материалов. При замерзании труб отогревать их разрешается только паром или горячей водой. Применение открытого пламени запрещено.

Особые требования предъявляются к эксплуатации и содержанию дымовентиляционных систем, они должны проверяться и чистится с периодичностью:

• Ежегодно в августе – очистка дымовых каналов от сажевых загрязнений, проверка тяги.
• Ежеквартально — очистка кирпичных дымоходов.
• Ежегодно осматривают на целостность вентиляционных каналов.

Входные двери топочной должны открываться наружу. Окна — обязаны иметь легко удаляемые пакеты. На входе газопровода в топочной устанавливают защитный электромагнитный клапан, пожарную сигнализацию и датчики загазованности помещений.

Классификация

Котельная – общий собирательный термин, принятый специалистами для любого вида сооружения функционального назначения.

Блочный вариант конструкции

Использование полученного энергетического продукта подразумевает дифференциацию на масштабные (производственные), комбинированные (производственно-отопительные) и используемые для обогревания дома или общественного здания. Размещать такие комплексы устройств рекомендуется в зависимости от типа, вида котла и назначения установки, варианта соединения с потребителем производимой тепловой энергии и места расположения.

В разрезе

Для определения необходимого расстояния от котельной до общественных зданий следует знать точную категориальную принадлежность теплового комплекса по всем существующим способам разграничений. По типу использованного топлива различают несколько распространенных видов:

• газовая, в которой тепло вырабатывается путем сгорания углеводородных газов, получившая широкое признание благодаря экономичности и экологичности используемого топлива;
• твердотопливная, где вариантов сырья может быть множество – от угля и дров до отходов промышленных предприятий по обработке древесины или торфа;
• жидкотопливная, с задействованием горючих жидкостей, преимущественно нефтепродуктов различных видов;
• электрическая, из всех категорий наименее экономичная, а потому и возводимая достаточно редко.

Таблица нормативных дистанций между домами в зависимости от степени огнестойкости строений

Нормы расстояния от жилых домов и общественных зданий до котельной зависят не только от вида используемого топлива, но и от типа размещения необходимой для отопления постройки. По типу размещения их дифференцируют на:

• крышные (разрешенные к установке на крыше любого здания при условии соответствия необходимому классу пожарной опасности);
• капитальные строения, дающие значительную мощность, сооруженные по специальному проекту с фундаментом, перекрытиями и кровлей;
• пристроенные и встроенные в другие здания;
• рамные на поддонах и блочно-модульные (которые могут быть разного вида – встроенные, пристроенные и даже крышные).

Нормы устройства дымоходов для котлов

В расчет берутся и системы подачи топлива – механизированные, автоматизированные и ручные, которых остается все меньше. В последнем случае загрузка топлива в топку производится вручную специальным работником. Он не только загружает твердое топливо с помощью примитивного приспособления, но и очищает от золы и шлаков ее тоже вручную.

Классификация котельных по месту размещения приводится в СНиП 30-02-97 с внесенными изменениями в 2018 году и СП 53.13330.2011. Размещение отдельно стоящих бойлерных производится согласно генплану и планировке. Встроенные нельзя размещать в многоквартирных зданиях, а у пристроенной есть отдельные нормативы, которые зависят от типа сооружения.

Минимальные удаленности от резервуаров с топливом

На видео ниже подробно рассказывается о требованиях к газовой котельной в частном жилом доме согласно нормам СНиП, СП и пожарной безопасности.

Основные нормативные документы

Требования к газовым котельным приведены в следующих нормативных документах действующих в 2020 году:

• СП 62.13330.2011 Газораспределительные системы.(Актуализированная редакция СНиП 42-01-2002) (обязательный к применению по пост.985)
• СП 402.1325800.2018 Здания жилые. Правила проектирования систем газопотребления (действующий на добровольной основе по приказу 687)
• СП 42-101-2003 Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб (носит рекомендательный характер)
• Инструкция по размещению тепловых агрегатов, предназначенных для отопления и горячего водоснабжения одноквартирных или блокированных жилых домов (МДС 41-2.2000) (носит рекомендательный характер)

Выделим наиболее важные требования (по пунктам), которые необходимо соблюсти при проектировании и строительстве газовой котельной в доме, а также при проектировании пути прокладки газопровода:

Согласно СП62.13330.2011:

пп. 5.1.6* Вводы газопроводов в здания следует предусматривать непосредственно в помещение, в котором установлено газоиспользующее оборудование, или в смежное с ним помещение, соединенное открытым проемом.

Допускается предусматривать вводы газопроводов в кухни квартир через лоджии и балконы при условии отсутствия на газопроводах разъемных соединений и обеспечения доступа для их осмотра.

Не допускаются вводы газопроводов в помещения подвальных и цокольных этажей зданий, кроме вводов газопроводов природного газа в одноквартирные и блокированные дома и производственные здания, в которых ввод обусловлен технологией производства.

пп. 5.2.1 Прокладку газопроводов следует осуществлять на глубине не менее 0,8 м до верха газопровода, футляра или балластирующего устройства, за исключением оговоренных случаев. В тех местах, где не предусматривается движение транспорта и сельскохозяйственных машин, глубина прокладки стальных газопроводов должна быть не менее 0,6 м.

пп. 5.2.2 Расстояние по вертикали (в свету) между газопроводом (футляром) и подземными сетями инженерно-технического обеспечения и сооружениями в местах их пересечений рекомендуется принимать согласно приложению В* СП62.13330.2011.

Согласно приложению В* при подземной прокладке газопровода (давлении газа до 0,005 МПа) и наиболее распространенных коммуникациях на земельном участке частного дома:

•  По вертикали  (при пересечении) с водопроводом и канализацией- минимум 0,2 м в свету (между стенками труб)
• По горизонтали (параллельно) с водопроводом и канализацией — минимум 1 м
• По горизонтали (параллельно) с силовыми кабелями до 35кВ — минимум 1 м (при устройстве защитной стенки возможно уменьшение до 0,5 м)
