Тепловая мощность: эффективность нагревателей и определение, расчёт баланса отопления и формулы, рекомендации

Теплота — один из способов передачи энергии

В строгом смысле теплота представляет собой один из способов передачи энергии, и физический смысл имеет лишь количество энергии, переданное системе, но слово «тепло-» входит в такие устоявшиеся научные понятия, как поток тепла, теплоёмкость, теплота фазового перехода, теплота химической реакции, теплопроводность и пр. Поэтому там, где такое словоупотребление не вводит в заблуждение, понятия «теплота» и «количество теплоты» синонимичны. Однако этими терминами можно пользоваться только при условии, что им дано точное определение, и ни в коем случае «количество теплоты» нельзя относить к числу первоначальных понятий, не требующих определения. Во избежание ошибок под понятием «теплота» следует понимать именно способ передачи энергии, а количество переданной этим способом энергии обозначают понятием «количество теплоты». Рекомендуется избегать такого термина, как «тепловая энергия».

Теплота — это кинетическая часть внутренней энергии вещества, определяемая интенсивным хаотическим движением молекул и атомов, из которых это вещество состоит. Мерой интенсивности движения молекул является температура. Количество теплоты, которым обладает тело при данной температуре, зависит от его массы; например, при одной и той же температуре в большой чашке с водой заключается больше теплоты, чем в маленькой, а в ведре с холодной водой его может быть больше, чем в чашке с горячей водой (хотя температура воды в ведре и ниже).

Теплота представляет собой одну из форм энергии, а поэтому должна измеряться в единицах энергии. В международной системе СИ единицей энергии является джоуль (Дж). Допускается также применение внесистемной единицы количества теплоты — калории: международная калория равна 4,1868 Дж.

Расчет тепловой мощности: формула

Рассмотрим формулу и приведем примеры, как произвести расчет для зданий с разным коэффициентом рассеивания.

Vx(дельта)TxK= ккал/ч (тепловая мощность), где:

  • Первый показатель «V» – объем рассчитываемого помещения;
  • Дельта «Т» – разница температур – это та величина, которая показывает насколько градусов внутри помещения теплее, чем снаружи;
  • «К» – коэффициент рассеивания (его еще называют «коэффициент пропускания тепла»). Величина берется из таблицы. Обычно цифра колеблется от 4 до 0,6.

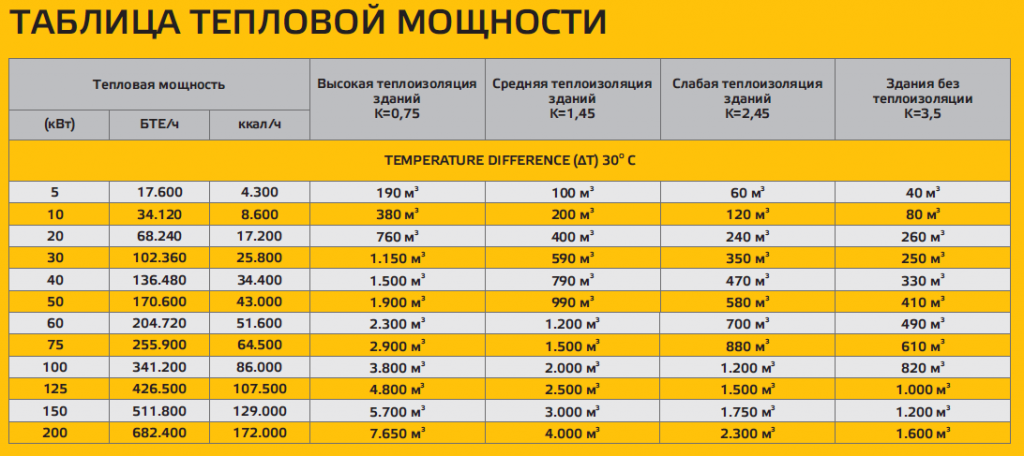

Примерные величины коэффициента рассеивания для упрощенного расчёта

  • Если это неутепленный металлопрофиль или доска то «К» будет = 3 – 4 единицы.
  • Одинарная кирпичная кладка и минимальное утепление – «К» = от 2 до 3-ёх.
  • Стена в два кирпича, стандартное перекрытие, окна и
  • двери – «К» = от 1 до 2.
  • Самый теплый вариант. Стеклопакеты, кирпичные стены с двойным утеплителем и т. п. – «К» = 0,6 – 0,9.

Более точный расчет можно произвести, высчитывая точные размеры отличающихся по свойствам поверхностей дома в м2 (окна, двери и т. д.), производя расчёт для них отдельно и складывая получившиеся показатели.

Список нормативно-технической и специальной литературы

Расходы тепла подсчитаны согласно и с учетом требований следующих документов:

  1. Методических указаний по определению расходов топлива, электроэнергии и воды на выработку теплоты отопительными котельными коммунальных теплоэнергетических предприятий (ГУП Академия коммунального хозяйства им. К.Д. Памфилова, 2002 г.);
  2. СНиП 23-01-99* «Строительная климатология»;
  3. Расчет систем центрального отопления (Р.В. Щекин, В.А. Березовский, В.А. Потапов, 1975 г.);
  4. Справочник проектировщика «Внутренние санитарно-технические устройства» (И.Г. Староверов, 1975 г.);
  5. СП30.13330 СНиП 2.04.-85* «Внутренний водопровод и канализация зданий».
  6. «Технический регламент о безопасности зданий и сооружений».
  7. СНиП 23-02-2003 «Тепловая защита зданий»
  8. СНиП 23-01-99* «Строительная климатология»
  9. СП 23-101-2004 «Проектирование тепловой защиты зданий»
  10. ГОСТ Р 54853-2011. Здания и сооружения. Метод определения сопротивления теплопередаче ограждающих конструкций с помощью тепломера
  11. ГОСТ 26602.1-99 «Блоки оконные и дверные. Методы определения сопротивления теплопередаче»
  12. ГОСТ 23166-99 «Блоки оконные. Общие технические условия»
  13. ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия»
  14. Федеральный закон Российской Федерации от 23 ноября 2009 г. N 261-ФЗ “Об энергосбережении и о повышении энергетической эффективности, и о внесении изменений в отдельные законодательные акты Российской Федерации”.
  15. Приказ Минэнерго России от 30.06.2014 N 400 “Об утверждении требований к проведению энергетического обследования и его результатам и правил направления копий энергетического паспорта, составленного по результатам обязательного энергетического обследования”.

Посмотреть другие отчеты по тепловым нагрузкам.

Суть уравнения

Следует рассмотреть процесс установления теплового равновесия в теплоизолированной системе. Это такая совокупность, в которой объекты взаимодействуют только друг с другом. Простейшая система будет состоять из двух тел. Например, в термос налит сок и в него вброшен лёд. В этом случае термос является изолятором от внешнего воздействия. Пусть первое тело имеет температуру t1, а второе t2. Допустим, что t1 больше t2. Это допущение не является принципиальным, поэтому его можно использовать.

В начальный момент времени тела находятся далеко друг от друга и теплообмен между ними не происходит. Как только, они соприкоснутся — начнётся взаимодействие. Так как температура первого тела больше, то оно начнёт остывать, а второе нагреваться. Происходит теплопередача. В какой-то момент времени она прекратится и наступит тепловое равновесие. То есть температура двух тел станет одинаковой: t1 = t2.

Получившаяся температура называется равновесной. Обозначается она греческой буквой тета — θ. Так как раньше первое тело имело большую температуру, то получается, что в процессе взаимодействия оно отдало тепло. Записать это можно как Q1- — количество теплоты, отданное первым телом. Второй же объект в процессе подогрелся — увеличил температуру. Обозначить это можно как +Q2 — количество теплоты, полученное вторым телом.

Получить тепло второй объект мог только от первого тела, так как рассматриваемая система изолированная. Соответственно, и отдать определённое количество теплоты первое тело могло только второму. Отсюда можно сделать вывод, что если система теплоизолированная, то эти два количества теплоты одинаковы: Q1- = +Q2. Фактически это есть уравнение баланса.

Такая запись даётся в школьных учебниках. Но профессиональные физики записывают его в другой форме

Для термодинамики неважно, какой объект отдаёт, а какой получает тепло. Наука изучает только количество теплоты, полученное в процессе

Взяв простую аналогию с весом, когда о похудевшем человеке на два килограмма можно сказать, что он поправился на минус два кило, будет верным записать: Q1- = -Q1 или -Q1 = Q2.

Если собрать два слагаемых таким образом, чтобы они находились с одной стороны знака равенства, то можно записать: Q1 + Q2 = 0.

Количество теплоты формулы для тока

Раздел ОГЭ по физике: 3.9.Закон Джоуля-Ленца Раздел ЕГЭ по физике: 3.2.8. Работа электрического тока. Закон Джоуля–Ленца

Рассмотрим Закон Джоуля-Ленца и его применение.

При прохождении электрического тока по проводнику он нагревается. Это происходит потому, что перемещающиеся под действием электрического поля свободные электроны в металлах и ионы в растворах электролитов сталкиваются с молекулами или атомами проводников и передают им свою энергию. Таким образом, при совершении током работы увеличивается внутренняя энергия проводника, в нём выделяется некоторое количество теплоты, равное работе тока, и проводник нагревается: Q = А или Q = IUt . Учитывая, что U = IR, в результате получаем формулу:

Q = I 2 Rt , где

Q — количество выделяемой теплоты (в Джоулях) I — сила тока (в Амперах) R — сопротивление проводника (в Омах) t — время прохождения (в секундах)

Расчет тепловой мощности


Для оценки тепловой энергии существует формула определения мощности через количество теплоты: N = Q/Δ t, где Q – это количество теплоты, выраженное в джоулях, а Δ t – время выделения энергии в секундах.

При оценочных расчетах также используется специальный коэффициент (КПД), указывающий на объем израсходованного тепла. Он находится как отношение полезной энергии к мощности тепловых потерь и выражается в процентах.

Более точный тепловой расчет

Грамотный выбор нагревательного оборудования возможен лишь после ознакомления с порядком расчета тепловой мощности, требуемой в каждом конкретном случае. Формула, используемая для его точного определения, выглядит так: P=V∆TK= ккал/час:

  • V – объем обогреваемого помещения, измеряемый в метрах кубических.
  • ∆Т – разница между температурой воздуха вне и внутри помещения.
  • К – коэффициент потерь тепла.

Последняя величина зависит от материала стен. На основании проведенных специалистами измерений для неутепленной деревянной конструкции она составляет 3,0-4,0. Точные значения К для различных вариантов утепления приведены ниже:

  • Для зданий из одинарной кирпичной кладки и с упрощенными конструкциями окон и крыши (так называемая «простая» теплоизоляция) К=2,0-2,9.
  • Утепление среднего качества (К=1,0-1,9). Это типовая конструкция, под которой понимается двойная кладка, крыша с обычной кровлей, ограниченное количество окон.
  • Высококачественное утепление (К=0,6-0,9), предполагающее кирпичные стены с усиленной теплоизоляцией, малое число окон со сдвоенными рамами, прочное основание пола и крышу с надежными теплоизоляторами.

В качестве примера будет рассмотрен точный расчет мощности для нагреваемого помещения объемом 5 х 16 х 2,5 = 200 метров кубических. ∆Т определяется как разница показателя снаружи -20 °С и внутри помещения +25 °С. Принимается вариант со средней удельной теплоизоляцией (К=1-1,9). По усредненным условиям эксплуатации берем 1,7. Рассчитываем: 200 х 45 х 1,7 = 15 300 ккал\час. Исходя из того, что 1 кВт = 860 ккал\час, в итоге имеем: 15 300\860 = 17,8 кВт.

Расчёт мощности тепловой пушки, нагревателя воздуха

Для определения необходимой мощности тепловой пушки или нагревателя воздуха нужно рассчитать минимальную нагревательную мощность для обогрева данного помещения по следующей формуле:

V х ΔT x k = ккал/ч , где:

  • V — объем обогреваемого помещения (длина, ширина, высота), м3;
  • ΔT — разница между температурой воздуха вне помещения и требуемой температурой воздуха внутри помещения, °C;
  • k — коэффициент рассеивания (теплоизоляции здания): k = 3,0-4,0 — без теплоизоляции (упрощённая деревянная конструкция или конструкция из гофрированного металлического листа); k = 2,0-2,9 — небольшая теплоизоляция (упрощённая конструкция здания, одинарная кирпичная кладка, упрощённая конструкция окон); k = 1,0-1,9 — средняя теплоизоляция (стандартная конструкция, двойная кирпичная кладка, небольшое число окон, крыша со стандартной кровлей); k = 0,6-0,9 — высокая теплоизоляция (улучшенная конструкция здания, кирпичные стены с двойной теплоизоляцией, небольшое число окон со сдвоенными рамами, толстое основание пола, крыша из высококачественного теплоизоляционного материала).

Расчет диаметра труб отопления

Определившись с количеством радиаторов и их тепловой мощностью, можно переходить к подбору размеров подводящих труб.

Прежде чем переходить к расчету диаметра труб, стоит затронуть тему выбора нужного материала. В системах с высоким давлением придется отказаться от применения пластиковых труб. Для систем отопления с максимальной температурой выше 90 °C предпочтительнее стальная или медная труба. Для систем с температурой теплоносителя ниже 80 °C можно выбрать металлопластиковую или полимерную трубу.

Чтобы нужное количество теплоты пришло в радиатор без задержки, следует подобрать диаметры подводящих труб радиаторов так, чтобы они соответствовали расходу воды, необходимому каждой отдельно взятой зоне.

Расчет диаметра труб отопления проводится по следующей формуле:

D = √(354 × (0,86 × Q ⁄ Δt°) ⁄ V), где:

D — диаметр трубопровода, мм.

Q — нагрузка на данный участок трубопровода, кВт.

Δt° — разница температур подачи и обратки, °C.

V — скорость теплоносителя, м⁄с.

Разница температур (Δt°) десятисекционного радиатора отопления между подачей и обраткой в зависимости от скорости потока обычно варьирует в пределах 10 — 20 °C.

Минимальным значением скорости теплоносителя (V) рекомендуется считать 0,2 — 0,25 м⁄с. На меньших скоростях начинается процесс выделения избыточного воздуха, содержащегося в теплоносителе. Верхний порог скорости теплоносителя 0,6 — 1,5 м⁄с. Такие скорости позволяют избежать возникновения гидравлических шумов в трубопроводах. Оптимальным значением скорости движения теплоносителя считается диапазон 0,3 — 0,7 м⁄с.

Пример расчета диаметра труб отопления по заданным параметрам

Исходные данные:

  • Комната площадью 20 м², с высотой потолков 2,8 м.
  • Дом кирпичный неутепленный. Коэффициент тепловых потерь строения примем 1,5.
  • В комнате есть одно окно ПВХ с двойным стеклопакетом.
  • На улице -18 °C, внутри планируется +20 °С. Разница 38 °С.

Решение:

В первую очередь определяем минимально необходимую тепловую мощность по ранее рассмотренной формуле Qт(кВт×ч) = V × ΔT × K ⁄ 860.

Получаем Qт = (20 м² × 2,8 м) × 38 °С × 1,5 ⁄ 860 = 3,71 кВт×ч = 3710 Вт×ч.

Теперь можно переходить к формуле D = √(354 × (0,86 × Q ⁄Δt°) ⁄ V). Δt° — разницу температур подачи и обратки примем 20°С. V — скорость теплоносителя примем 0,5 м⁄с.

Получаем D = √(354 × (0,86 × 3,71 кВт ⁄ 20 °С) ⁄ 0,5 м⁄с) = 10,6 мм. В данном случае рекомендуется выбрать трубу с внутренним диаметром 12 мм.

Таблица диаметров труб для отопления дома

Таблица расчета диаметра трубы для двухтрубной системы отопления с расчетными параметрами (Δt° = 20 °С, плотность воды 971 кг ⁄ м³, удельная теплоемкость воды 4,2 кДж ⁄ (кг × °С)):

Диаметр трубы внутренний, ммТепловой поток / расход водыСкорость потока, м/с
0,10,20,30,40,50,60,70,80,91,01,1
8 ΔW, Вт Q, кг ⁄ час409 18818 351226 531635 702044 882453 1052861 1233270 1413679 1584088 1764496 193
10 ΔW, ВтQ, кг ⁄ час639 271277 551916 822555 1103193 1373832 1654471 1925109 2205748 2476387 2757025 302
12 ΔW, ВтQ, кг ⁄ час920 401839 792759 1193679 1584598 1985518 2376438 277728 3168277 3569197 39510117 435
15 ΔW, ВтQ, кг ⁄ час1437 622874 1244311 1855748 2477185 3098622 37110059 43311496 49412933 55614370 61815807 680
20 ΔW, ВтQ, кг ⁄ час2555 1105109 2207664 33010219 43912774 54915328 65917883 76920438 87922992 98925547 109928102 1208
25 ΔW, ВтQ, кг ⁄ час3992 1727983 34311975 51515967 68719959 85823950 103027942 120231934 137335926 154539917 171643909 1999
32 ΔW, ВтQ, кг ⁄ час6540 28113080 56219620 84426160 112532700 140639240 168745780 196953220 225058860 253465401 281271941 3093
40 ΔW, ВтQ, кг ⁄ час10219 43920438 87930656 131840875 175851094 219761343 263671532 307681751 351591969 3955102188 4394112407 4834
50 ΔW, ВтQ, кг ⁄ час15967 68731934 137347901 206063868 274679835 343395802 4120111768 4806127735 5493143702 6179159669 6866175636 7552
70 ΔW, ВтQ, кг ⁄ час31295 134662590 269193885 4037125181 5383156476 6729187771 8074219066 9420250361 10766281656 12111312952 13457344247 14803
100 ΔW, ВтQ, кг ⁄ час63868 2746127735 5493191603 8239255471 10985319338 13732383206 16478447074 19224510941 21971574809 24717638677 27463702544 30210

На основании предыдущего примера и данной таблицы выберем диаметр трубы отопления. Нам известно, что минимально необходимая тепловая мощность для комнаты площадью 20 м² равна 3710 Вт × час. Смотрим таблицу и ищем ближайшее значение, которое соответствует рассчитанному тепловому потоку и оптимальной скорости движения жидкости. Получаем внутренний диаметр трубы 12 мм, который при скорости движения теплоносителя 0,5 м ⁄ с обеспечит расход 198 кг ⁄ час.

Факторы

Для помещения

  1. Что влияет на потребность квартиры, комнаты или дома в тепле?

При расчетах учитываются:

Объем. От него зависит количество воздуха, нуждающегося в нагреве;

Чем объемнее помещение, тем больше тепла нужно для поддержания постоянной температуры в нем.

  • Качество утепления. Оно зависит от теплоизоляции стен, площади и количества дверей и окон, а также от структуры остекления окон. Скажем, одинарное остекление и тройной стеклопакет будут сильно различаться по количеству теплопотерь;
  • Климатическая зона. При неизменных качестве утепления и объеме помещения разность температур между улицей и комнатой будет линейно связана с количеством теряющегося через стены и перекрытия тепла. При неизменных +20 в доме потребность дома в тепле в Ялте при температуре 0С и в Якутске при -40 будет различаться ровно втрое.

Зима в Якутске.

Для прибора

  1. Чем определяется тепловая мощность радиаторов отопления?

Здесь действует три фактора:

  • Дельта температур — перепад между теплоносителем и окружающей средой. Чем он больше, тем выше мощность;
  • Площадь поверхности. И здесь тоже наблюдается линейная зависимость между параметрами: чем больше площадь при неизменной температуре, тем больше тепла она отдает окружающей среде за счет прямого контакта с воздухом и инфракрасного излучения;

Оребрение увеличивает поверхность теплообмена с воздухом.

Теплопроводность материала прибора. Оно играет особенно важную роль при большой площади оребрения: чем выше теплопроводность, тем более высокую температуру будут иметь края ребер, тем сильнее они нагреют контактирующий с ними воздух.

Тепловой расчет топочной камеры

Используя конструктивные данные котла, составим расчетную схему топки.

Рис. 2.1 — Схема топочной камеры

Расчет топки представим в таблице 2.3.

Таблица 2.3

Рассчитываемая величина Обозна-чение Размер-ность Формула или обоснование Расчет
Диаметр и толщина экранных труб dx мм По чертежу 32х6
Шаг труб S1 мм То же 46
Поверхности:
фронтовой стены м2 По рис. 2.1 33,3.16,32=543,5
задней стены То же
боковой стены
пода Fпод 8,47.16,32=138,2
потолка Fп 3,2.16,32=52,2
выходного окна Fвых (9+2,8+1,34).16,32=214,4
Суммарная поверхность стен топочной камеры Fст Fф+Fз+2Fб+Fпод+Fп+

+Fвых

543,5+442,9+2.233,5+138,2+52,2+214,4=1860
Объем топочной камеры м3 По рис. 2.1 233,5.16,32=3811
Эффективная толщина излучающего слоя s м
Тепловое напряжение топочного объема кВт/м3
Коэффициент избытка воздуха в топке т Принят ранее 1,05
Температура горячего воздуха tг.в. С Задана 333
Энтальпия горячего воздуха кДж/м3 По табл. 2.2 4271,6
Тепло, вносимое воздухом в топку кДж/м3
Полезное тепловыделение в топке кДж/м3
Теоретическая температура горения а С По табл. 2.2 2145С
Абсолютная теоретическая температура горения Та К а+273 2418
Высота расположения горелок м По рис. 2.1
Высота топки (до середины выходного газового окна) Нт м То же
Смещение максимума температур выше зоны горелок х При использовании вихревых горелок в несколько ярусов и D>110кг/с 0,05
Относительное положение максимума температур по высоте топки хт
Коэффициент М
Температура газов на выходе из топки С Принимаем предварительно 1350
Абсолютная температура газов на выходе из топки К 1623
Энтальпия газа кДж/м3 По табл. 2.2 23993
Средняя суммарная теплоемкость продуктов сгорания Vcср кДж/(м3.К)
Давление в топке р МПа принимаем 0,1
Коэффициент ослабления лучей трехатомными газами
Коэффициент теплового излучения несветящихся газов г
Соотношение между содержанием углерода и водорода в топливе
Коэффициент ослабления лучей сажистыми частицами
Коэффициент ослабления лучей светящимся факелом k
Коэффициент теплового излучения светящейся части факела с
Коэффициент, характеризующий долю топочного объема, заполненную светящейся частью факела m При сжигании газа и 0,1
Коэффициент теплового излучения факела ф
Угловой коэффициент экрана х Для плавниковых экранов 1
Условный коэффициент загрязнения поверхности При сжигании газа и настенных мембранных экранах 0,65
Коэффициент тепловой эффективности экрана эк 0,65
Температурный коэффициент А Для природного газа 700
Поправочный коэффициент на взаимный теплообмен газовых объемов верхней части топки и ширм
Условный коэффициент загрязнения поверхности входа в ширмы вых 0,65.0,52=0,338
Коэффициент тепловой эффективности выходной поверхности вых вых.х 0,338
Средний коэффициент тепловой эффективности ср
Коэффициент теплового излучения топки т
Значение для формулы расчетной температуры газов на выходе из топки R
Расчетная температура газов на выходе из топки С Отличается от ранее принятой менее, чем на 100С, следовательно второе приближение делать не нужно
Энтальпия газа кДж/м3 По табл. 2.2 24590
Количество тепла, воспринятое в топке кДж/м3
Поверхность стен топки, занятая горелками Fгор м2 Из чертежа 14
Лучевоспринимающая поверхность нагрева экранов топки Нл м2
Средняя тепловая на-грузка поверхности нагрева топочных экранов кВт/ м2

Расчет мощности обогревателей разных типов на площадь помещения

Обогреватели используют не только в загородных домах, но и в квартирах. Осенью при наступлении холодов в квартире отопление еще не включают, поэтому многие приобретают электрические изделия. Но чтобы не получить большой счет за электричество, необходимо заранее рассчитать мощность и потребление прибора.

Для расчета следует учитывать площадь дома или квартиры и количество отопительных приборов. Необходимо рассчитать мощность радиаторов при помощи специальной формулы.

kWt = 0,277*c* ϱ *P*h*(t2-t1), где с – удельная теплоемкость, ϱ – плотность воздуха, P – площадь, h – высота.

В результате вы получите количество тепла, которое необходимо для обогрева дома и требуемую мощность приборов.

Таблица мощности на площадь помещения

В формуле необходимо учесть следующие моменты:

Материал и толщина стен. В доме с толстыми стенами тепловые потери будут минимальны. А при тонких стенах тепло уходит на улицу.
Вид радиаторов. Батареи могут быть инфракрасные или масляные.
Утепление стен.
Качество и количество окон в доме. Через окна уходит большое количество тепла

Поэтому важно, чтобы окна были хорошего качества. В таком случае нагревать обогреватель можно до невысокой температуры

А если окна продуваются, то необходимо включать устройство на максимальную температуру.

Для того чтобы правильно произвести расчет мощности требуемого обогревателя со всеми нюансами, можно воспользоваться калькулятором.

Мощность кварцевого обогревателя

Такое оборудование потребляет небольшое количество электроэнергии. Средний расход составляет 0,5 кВт в час. Тип нагревателя отличается от того же масляного. В специальной плите устроен нагревательный элемент, который нагревается и излучает тепло. Тепло распределяется равномерно по всей площади.

Кварцевые приборы имеют следующие достоинства:

  • Нагреватель не сушит воздух. Поэтому люди в помещении будут чувствовать себя комфортно.
  • Красивый внешний вид.
  • Большой срок службы.
  • Воздух в доме остается свежим и чистым.
  • Прибор не нагревается до высоких температур. Он может нагреться до температуры 95 о С. Поэтому такое изделие можно считать не пожароопасным.
  • Оборудование долго аккумулирует тепло. Прибор нагревается и длительное время остается теплым. Для полного нагрева кварцевого изделия потребуется 20 минут.

Мощность масляного обогревателя

Исходя из расчетов, можно определиться с мощностью прибора. Но стоит учитывать тот факт, что такие нагреватели распределяют тепло неравномерно.

Вокруг прибора воздух сильно нагревается, а в отдаленных частях дома воздух остается прохладным.

Варианты приблизительных расчетов

Выполнить точный расчет тепловой мощности системы отопления довольно сложно, его могут сделать только профессионалы, имеющие соответствующую квалификацию и специальные знания. По этой причине данные вычисления обычно поручают специалистам.

В тоже время существуют и более простые способы, позволяющие приблизительно оценить величину требуемой тепловой энергии и их можно сделать самостоятельно:

  1. Нередко применяют расчет мощности отопления по площади (детальнее: «Расчет отопления по площади – определяем мощность отопительных приборов»). Считается, что жилые дома возводятся по проектам, разработанным с учетом климата в определенном регионе, и что в проектных решениях заложено использование материалов, которые обеспечивают требуемый тепловой баланс. Поэтому при расчете принято умножать величину удельной мощности на площадь помещений. Например, для Московского региона данный параметр находится в пределе от 100 до 150 ватт на один «квадрат».
  2. Более точный результат будет получен, если учитывать объем помещения и температуру. Алгоритм вычисления включает высоту потолка, уровень комфорта в отапливаемом помещении и особенности дома.

Используемая формула выглядит следующим образом: Q = VхΔTхK/860, где:

V – объем помещения; ΔT – разница между температурой внутри дома и снаружи на улице; К – коэффициент теплопотерь.

Поправочный коэффициент позволяет учесть конструктивные особенности объекта недвижимости. Например, когда определяется тепловая мощность системы отопления здания, для строений с обычной кровлей из двойной кирпичной кладки К находится в диапазоне 1,0–1,9.

Метод укрупненных показателей. Во многом похож на предыдущий вариант, но его применяют для вычисления тепловой нагрузки для систем отопления многоквартирных зданий или других больших объектов.

Учетные приборы для домов и квартир

Специальный прибор позволяет точно подсчитывать тарифы за водоснабжение, электричество, газ и тепло. Пользователям разрешается устанавливать теплосчетчик для фиксации расходов тепловой энергии. Устройство производит измерение в Гкал/ч, кВт/ч и кДж/ч. На сегодняшний день популярны.

Крыльчатые счетчики

Крыльчатый счетчик эффективно работает при температуре ниже 22 градусов

Счетчик имеет вид механизма с перпендикулярным расположением оси вращения. Модель характеризуется низкой чувствительностью, что позволяет точно измерять тепловые затраты. Регуляторы подходят для помещений с хорошей теплоизоляцией, температурными показателями в +26 градусов. Крыльчатый аппарат при функциях корректировки температуры до +22 градусов считает минимум Гкал.

Преимущества:

  • недорогая стоимость;
  • запитка от батареек;
  • простота использования;
  • точность замеров.

Минусы:

  • риск поломок вследствие гидроудара;
  • быстрый износ механизма;
  • повышение давления в системе;
  • при заклинивании крыльчатки водопоток не пропускается.

Приборы с регистраторами скачков

Электронные приборы стоят дороже, но точнее считают гигакалории

Импульсный аппарат производит удаленное снятие показаний с 2-16 каналов, поэтому подходит для частного или многоквартирного дома. Учет и передача данных производится на ЖК-монитор, через разъемный интерфейс, на ноутбук или компьютер при помощи сетевого кабеля, через GSM-сеть.

Сценарий, по которому нужно измерить показания, задает пользователь. Ультразвуковые приборы могут подключаться к системе водо-, газоснабжения, являются частью АСКУЭ или совмещаются с системой «умный дом».

Преимущества:

  • множество вариантов для общедомовых и частных измерений;
  • возможность интеграции в несколько учетных систем;
  • прочность за счет отсутствия подвижных узлов;
  • красивый внешний вид и компактность;
  • защита от пыли и влаги – счетчик можно поставить на кухне или на улице;
  • прочный корпус;
  • функции самодиагностики неполадок;
  • обширная коммуникация;
  • выполнение со съемным вычислительным блоком или без него;
  • период между проверками – 6 лет, между заменами – 10 лет.

Минусы:

  • высокая стоимость;
  • коммуникационные возможности зависят от специфики выхода;
  • затраты на приобретение расходомеров, датчиков давления, модулей ДУ для приборов базовой комплектации.

Слагаемые теплового баланса

Тепловой баланс котла может быть записан в виде равенства Q = Q1 + Q2 + Q3 + Q4 + Q5, где Q — это полное количество теплоты, поступившей в топку. Оно складывается из теплоты сгорания топлива, его физического тепла, а также тепла, поступившего в топку с паром и подаваемым на горение воздухом: Q = Qн + Qф.т + Qф.в + Qпар.

Qн — низшая теплота сгорания топлива, которая выделяется при полном сгорании без учета теплоты конденсации водяных паров. Qф.т — физическое тепло топлива, учитывается при условии подогрева топлива перед подачей в топку. Qф.в — тепло воздуха, внесенного в топку, учитывается в том случае, когда на котельной установлены воздухонагреватели. Qпар — тепло пара, поступившего в топку.

Правая часть уравнения представляет собой сумму тепла, израсходованного на получение пара или воды (Q1) и тепловых потерь (Q2 + Q3 + Q4 + Q5)

Q1 — полезно используемое тепло, потраченное на производство пара или горячей воды. Q2 — потери тепла с уходящими газами (самые значительные по величине, достигающие для современных котлов 4—10%. Их величина зависит от вида применяемого топлива, нагрузки к/агрегата, температуры и объема уходящих газов, и значительно возрастает при увеличении количества воздуха, подаваемого на горение). Q3 — потери тепла от химической неполноты сгорания топлива (возрастают при уменьшении подачи воздуха на горение, кроме того, зависят от вида сжигаемого топлива, способа его сжигания, конструкции топки и других факторов). Q4 — потери тепла от физической неполноты сгорания топлива (учитываются только при работе на твердом топливе). Q5 — потери тепла в окружающую среду (зависят от качества и толщины обмуровки котла, от коэффициента теплопроводности ее материала, от температуры наружного воздуха, площади и т.д.). Подсчитываются по приблизительным формулам.

Точные расчеты тепловой нагрузки

Значение теплопроводности и сопротивление теплопередачи для строительных материалов

Но все же этот расчет оптимальной тепловой нагрузки на отопление не дает требуемую точность вычисления. Он не учитывает важнейший параметр – характеристики здания. Главной из них является сопротивление теплопередачи материал изготовления отдельных элементов дома – стен, окон, потолка и пола. Именно они определяют степень сохранения тепловой энергии, полученной от теплоносителя системы отопления.

Что же такое сопротивление теплопередачи (R )? Это величина, обратная теплопроводности (λ ) – возможности структуры материала передавать тепловую энергию. Т.е. чем больше значение теплопроводности – тем выше тепловые потери. Для расчета годовой нагрузки на отопление воспользоваться этой величиной нельзя, так как она не учитывает толщину материала (d ). Поэтому специалисты используют параметр сопротивление теплопередачи, который вычисляется по следующей формуле:

Расчет по стенам и окнам

Сопротивление теплопередачи стен жилых зданий

Существуют нормированные значения сопротивления теплопередачи стен, которые напрямую зависят от региона, где расположен дом.

В отличие от укрупненного расчета нагрузки на отопление сначала нужно вычислить сопротивление теплопередачи для наружных стен, окон, пола первого этажа и чердака. Возьмем за основу следующие характеристики дома:

  • Площадь стен – 280 м². В нее включены окна – 40 м² ;
  • Материал изготовления стен – полнотелый кирпич (λ=0.56 ). Толщина наружных стен – 0,36 м. Исходя из этого рассчитываем сопротивление телепередачи — R=0.36/0.56= 0,64 м²*С/Вт ;
  • Для улучшения теплоизоляционных свойств был установлен наружный утеплитель – пенополистирол толщиной 100 мм. Для него λ=0,036. Соответственно R=0,1/0,036= 2,72 м²*С/Вт ;
  • Общее значение R для наружных стен равно 0,64+2,72= 3,36 что является очень хорошим показателем теплоизоляции дома;
  • Сопротивление теплопередачи окон — 0,75 м²*С/Вт (двойной стеклопакет с заполнением аргоном).

Фактически тепловые потери через стены составят:

(1/3,36)*240+(1/0.75)*40= 124 Вт при разнице температуры в 1°С

Температурные показатели возьмем такие же, как и для укрупненного вычисления нагрузки на отопление +22°С в помещении и -15°С на улице. Дальнейший расчет необходимо делать по следующей формуле:

Расчет по вентиляции

Затем необходимо вычислить потери через вентиляцию. Общий объем воздуха в здании составляет 480 м³. При этом его плотность примерно равна 1,24 кг/м³. Т.е. его масса равна 595 кг. В среднем за сутки (24 часа) происходит пятикратное обновление воздуха. В таком случае для вычисления максимальной часовой нагрузки для отопления нужно рассчитать тепловые потери на вентиляцию:

(480*40*5)/24= 4000 кДж или 1,11 кВт/час

Суммируя все полученные показатели можно найти общие тепловые потери дом:

Таким образом определяется точная максимальная тепловая нагрузка на отопление. Полученная величина напрямую зависит от температуры на улице. Поэтому для расчета годовой нагрузки на отопительную систему нужно учитывать изменение погодных условий. Если средняя температура в течение отопительного сезона составляет -7°С, то итоговая нагрузка на отопление будет равна:

(124*(22+7)+((480*(22+7)*5)/24))/3600)*24*150(дней отопительного сезона)=15843 кВт

Меняя температурные значения можно сделать точный расчет тепловой нагрузки для любой системы отопления.

К полученным результатам нужно прибавить значение тепловых потерь через крышу и пол. Это можно сделать поправочным коэффициентом 1,2 – 6,07*1,2=7,3 кВт/ч.

Полученная величина указывает на фактические затраты энергоносителя при работе системы. Существует несколько способов регулирования тепловой нагрузки отопления. Наиболее действенный из них – уменьшение температуры в комнатах, где нет постоянного присутствия жильцов. Это можно осуществить с помощью терморегуляторов и установленных датчиков температуры. Но при этом в здании должна быть установлена двухтрубная система отопления.

Для вычисления точного значения тепловых потерь можно воспользоваться специализированной программой Valtec. В видеоматериале показа пример работы с ней.

Анатолий Коневецкий, Крым, Ялта

Анатолий Коневецкий, Крым, Ялта

Уважаемая Ольга! Извините,что обращаюсь к Вам еще раз. Что-то у меня по Вашим формулам получается немыслимая тепловая нагрузка: Кир=0,01*(2*9,8*21,6*(1-0,83)+12,25)=0,84 Qот=1,626*25600*0,37*((22-(-6))*1,84*0,000001=0,793 Гкал/час По укрупненной формуле, приведенной выше, получается всего 0,149 Гкал/час. Не могу понять, в чем дело? Разъясните пожалуйста! Извините за беспокойство. Анатолий.

Анатолий Коневецкий, Крым, Ялта

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
