Система антиобледенения кровли и водостока: выбор и монтаж

Проектирование и расчёт системы антиобледенения

Разработать систему обогрева крыши — задача далеко не самая простая, тем более что в каждом конкретном случае подход требуется индивидуальный. Заниматься проектированием должны специалисты. Но с общими положениями расчёта будущему владельцу ознакомиться всё-таки следует. Хотя бы для того, чтобы не стать жертвой недобросовестного поставщика, пытающегося продать неоправданно дорогую систему.

Итак, в общем случае делают примерно следующее:

Разрабатывают схему укладки греющего кабеля. Если крыша «холодная» (то есть хорошо утеплена) и пологая, можно ограничиться подогревом водосточной системы. На «тёплой» крыше обогреву подлежит ещё и край кровли, граница которого определяется следующим образом: вверх по скату откладывают 30 см от линии пересечения плоскостей наружной стены и ската. На крышах со значительным уклоном ввиду высокой вероятности обрушения снежной массы эту границу нужно отнести ещё выше на 15–20 см. Если крыша плоская, то кабель укладывают вдоль периметра и у сливных воронок.

При большом угле наклона скатов предусматривают также укладку греющего кабеля зигзагом между кромкой кровли и снегозадержателем, который на такой крыше должен устанавливаться в обязательном порядке (ввиду высокой вероятности соскальзывания снежной массы)

Особое внимание следует обратить на места, где стыкуются две части ската с разным уклоном — это долины (сточные грани) на плоских кровлях и ендовы на двускатных. То же можно сказать и про то место, где крыша примыкает к стене

Здесь наледи образуются особенно часто. Кабель нужно укладывать в виде вытянутой петли на 2/3 высоты ендовы или долины. В случае примыкания крыши к стене кабель нужно укладывать в 5 – 8 см от последней, при этом расстояние между нитками вытянутой петли должно составлять 10 – 15 см.

Если крыша водостоком не оборудована, кабель на её кромке располагают по схеме «капающая петля» (при большом уклоне) или «капающая грань» (при малом уклоне). Идея состоит в следующем: петлю подвешивают так, чтобы вода с неё капала прямо на землю. Для укладки по схеме «капающая петля» кабель должен иметь припуск 5 – 8 см.

Вдоль жёлоба шириной до 15 см укладывают одну линию кабеля. Лежащий в жёлобе кабель должен быть заведён «капающей петлёй» длиной 30 – 40 см в воронку водосточной трубы. Так же поступают и при монтаже системы на плоской кровле.
В водосточную трубу также запускают одну или две нитки в зависимости от её диаметра. В нижней части водосточной трубы число витков следует увеличить, поскольку она является более холодной, чем верхняя. На кровле кабель укладывается зигзагообразно. Шаг зигзага определяется так: для мягкой кровли из расчёта необходимой удельной мощности (Вт/кв. м), для жёсткой — в соответствии с рисунком кровельного покрытия.

Если средств на закупку саморегулирующегося кабеля в нужном количестве недостаточно, можно применить его только в части системы. Наиболее уместным можно считать использование такого кабеля для обогрева водостока, кровельную же часть можно оснастить дешёвым нерегулируемым кабелем.
Далее выбирают местоположение монтажных (соединительных) коробок, так чтобы они были доступны для технического обслуживания. Чаще всего их располагают на кровле рядом с греющим кабелем. Этот элемент можно закрепить где-нибудь под козырьком или на ограждении (на парапете). При наличии чердака можно поместить коробки туда.

Определяют необходимую погонную и общую мощности.

Ориентировочная мощность обогрева для различных элементов кровли составляет:

• для жёлоба шириной до 150 мм: на «холодной» крыше — 30 – 60 Вт/м, на «тёплой» — 100 Вт/м;
• для жёлоба шириной свыше 150 мм: 200 Вт/кв. м;
• на кровле (карнизный свес): на «холодной» крыше — до 150 Вт/кв. м, на «тёплой» — 200 – 250 Вт/кв. м;
• в ендовах: 250 – 300 Вт/кв. м;
• на плоских кровлях вокруг сливных лотков, расположенных в зоне примыкания к парапету: 40 – 80 Вт/кв. м.

Если водосточная система собрана из пластмассовых деталей, обогревающие её кабели могут иметь суммарную погонную мощность не более 17 Вт/м. Для крыш с мягким кровельным покрытием максимально допустимая погонная мощность составляет 20 Вт/м.

Далее подсчитывают общую длину греющего кабеля и определяют количество цепей с учётом того, что длина одной цепи не может превышать 120 – 150 м (зависит от марки кабеля). Каждая цепь должна подключаться через отдельное УЗО.

В последнюю очередь проектируют щит управления с учётом количества цепей и потребляемой ими электрической мощности

Монтаж системы

Укладку греющего кабеля и монтаж системы можно осуществить своими руками.

Для этого потребуется следующий инструмент:

• перфоратор;
• электродрель;
• шуруповерт;
• ножовка по металлу;
• молоток; монтажный нож;
• ножницы по металлу; плоскогубцы;
• кусачки;
• отвертки;
• тестер;
• рулетка;
• металлическая линейка;
• угольник.

Разметка

На краю крыши отмечается полоса, на которой будет располагаться кабельная «змейка». Нижняя граница устанавливается на расстоянии 2-3 см от края.

Верхняя граница зависит от длины свеса крыши и должна быть выше стыка стены с кровлей минимум на 10-15 см. Обычно ширина полосы составляет 42-45 см, но в ряде случаев увеличивается до 60-65 см.

Отмечается место установки кронштейнов для соединительной коробки, блока управления и датчиков.

Крепление кабеля

Кабель аккуратно, без резких перегибов укладывается «змейкой» в пределах отмеченной полосы. Снизу и сверху он фиксируется продольной монтажной лентой с липким слоем.

К поверхности кровли петли кабеля крепятся алюминиевой лентой. При использовании одножильного кабеля вдоль полосы с греющим кабелем закрепляется силовой кабель.

Установка датчиков и монтажных коробок

В месте подвода электросети закрепляется кронштейн, на котором монтируется соединительная коробка. Здесь же устанавливается датчик температуры.

Датчик влажности опускается в водосток и закрепляется. В коробке производится соединение резистивных и силовых жил с помощью клеммных зажимов.

На другом конце кабеля устанавливается вторая коробка, в которой присоединяется силовой кабель к резистивной жиле или соединяются две жилы кабеля между собой.

Монтаж автоматики в щитке

Антиобледенительная система должна иметь индивидуальный щиток, к которому подходит электросеть 220 В. В щитке устанавливается автоматический автомат соответствующей мощности, рубильник для видимого разрыва цепи, УЗО.

Далее, в распределительной коробке производится разделение силовой и контрольной цепи.

Типичные ошибки при монтаже

При монтаже антиобледенительной системы чаще всего наблюдаются такие ошибки:

1. Чрезмерный перегиб резистивного кабеля при укладке змейкой. При такой ошибке возникает локальный перегрев, что мешает работе всей системы. Необходимо строго соблюдать минимально допустимый радиус изгиба, указанный в инструкции.
2. Срабатывание УЗО. Защита отключает систему при появлении утечек тока. Они возникают при плохом контакте в месте соединения кабелей или при попадании влаги внутрь соединительной коробки.
3. Вода капает по всему краю крыши. Такое явление возникает при отсутствии обогрева продольного желоба водостока и замерзании воды в нем.

Проблемы с работой антиобледенительной системы могут возникать при неправильном расчете длины греющего кабеля.

Если его мощности недостаточно для исключения замерзания воды, то местами могут образовываться сосульки. К такому же эффекту может приводить неравномерное распределение петель кабельной «змейки».

Кабельные антиобледенительные системы

Кабельная система обогрева кровли состоит из блока управления, распределительной сети и нагревателей:

• блок управления включает в себя автоматизированную систему включения нагревателей, снабженную датчиками температуры, терморегуляторами и системой защиты;
• распределительная сеть включает в себя низкоомную силовую проводку и специальные кабели и датчики температуры и осадков;
• в качестве нагревателей используются высокоомные электрические кабели, непосредственно растапливающие снег и лед.

В целом кабельные системы обогрева обладают следующими достоинствами:

• автономность, высокая эффективность и экономичность;
• долговечность, возможность использования на различных типах крыш, эстетичность;
• снижение затрат на обслуживание и ремонт кровли, увеличение срока эксплуатации крыши в целом.

Недостатки кабельных систем обогрева:

• сложность монтажа и сравнительно высокая стоимость системы в целом;
• с увеличением обогреваемой площади возрастают затраты на электроэнергию.
• использование кабельной системы обогрева на больших крышах нецелесообразно.

Существует три типа нагревательных кабелей: резистивный, зонально-резистивный и саморегулирующий:

Резистивный кабель

Резистивный кабель имеет одну или несколько изолированных высокоомных жил и защитный металлический экран.

Преимущества:

• сравнительно недороги;
• просты в монтаже и обладают постоянной мощностью по всей длине.

Недостатки:

• кабель нельзя резать;
• на участках кровли, где не требуется большого количества тепла, выделяется избыточная мощность.

Зонально-резистивный кабель

Основное отличие зонально-резистивного кабеля от резистивного в том, что высокоомные нагревательные жилы идут параллельно питающим низкоомным, и соединяются с ними через определенные промежутки.

Преимущества:

• кабели более надежны;
• удобны в монтаже;
• их мощность постоянна и не зависит от длины.

Саморегулирующий кабель

Особенность саморегулирующего кабеля в том, что сопротивление нагревательных жил изменяется в зависимости от температуры на данном участке, при этом соответственно изменяется подогрев.

Преимущества:

• высокая надежность;
• экономное потребление электроэнергии;
• возможность отрезать куски необходимой длины.

Недостатки:

• высокая стоимость;
• снижение мощности при старении;
• большие пусковые токи.

Создаем систему против обледенения

Снег и лед – враги водосточной системы. Обледенение может серьезно повредить водосточную систему, и даже привести к ее разрушению. При устройстве систем водостока надо учитывать, что сползающий с крыши снег должен проходить над желобами, чтобы не деформировать их. Дополнительно на крышу устанавливают снегозадержатели, конструкция которых зависит от типа кровли, как правило, трубчатые, а для кровли из натуральной черепицы — решетчатые.

Антиобледенительные системы для кровли и водостоков

Самая надежная защита не только людей и дома, но и самой водосточной системы — оборудование против обледенения. Полный комплект состоит из трёх частей. Первая, рабочая, превращает снег и лед в воду, она состоит из нагревательных кабелей и крепежных элементов. Вторая представляет собой управляющую автоматику, в которую входят датчики, терморегуляторы, пусковые и защитные устройства. Третья часть – распределительная сеть, а именно силовая и информационная проводка, которая обеспечивает электрическое питание греющей части и связь приборов управления с датчиками температуры воздуха и осадков.

Главный рабочий элемент – нагревательный кабель, который прокладывают в местах, где возможно образование льда. Такой кабель дол- жен быть устойчив к ультрафиолетовому излучению. Существуют два типа: резистивный и саморегулирующийся нагревательные кабели. Резистивный, с постоянным сопротивлением, ценой около $4 за метр — это обычный нагревательный элемент, похожий на те, что используют в электрических чайниках.

Саморегулирующийся – «умный» кабель, основан на полупроводниковой матрице, которая активизирует кабель, реагируя на установленное понижение температуры окружающего воздуха. Метр его стоит он значительно дороже — $15–20. Зато он изменяет тепловыделение в зависимости от условий окружающей среды, увеличивает при понижении температуры воздуха и наличии влаги — и, наоборот.

Установил такой кабель – и в зимний период больше не нужно обслуживать кровлю и водосточные трубы, убирать снег с крыши. Жизнь стен с фундаментом удлиняется, затраты на ремонт сокращаются, и можно больше не бояться, что здоровенная сосулька упадет как снег на голову. При относительно небольших мощностях системы саморегулирующийся кабель можно применять без термостата.

Кабель может быть отрезан любой необходимой длины до 60 м, по длине обогреваемого участка, никогда не перегреется и не перегорит. Только нужно не забывать соблюдать нормативы установленной мощности греющих кабелей для различных частей системы – желобов, лотков и вертикальных водостоков.

Нагревательный кабель устанавливается на всем пути талой воды — во всех горизонтальных желобах и лотках по периметру кровли, в водосточных трубах, заканчивая выходами из водостоков. При наличии входов в ливневую канализацию – до коллекторов ниже глубины промерзания. Можно укладывать кабель краю крыши в особо проблемных местах и в желоба на стыках двух скатов кровли. Там, где по каким-либо причинам нет возможности установить желоб, протягивают под крышей шнур кабеля, который не дает образовываться сосулькам.

Дополнительные рекомендации

После монтажа проводов и датчиков их нужно регулярно проверять и осматривать на предмет наличия повреждений. Некоторые современные модели обогревателей труб и кровель оснащены термореле со светодиодами. Если загорается лампочка, значит, нагрев происходит стабильно, если она отключилась — нужная температура была достигнута.

Эксперты рекомендуют прокладывать провода с наружной и внутренней стороны трубы. При покупке кабелей желательно попросить продавца, чтобы он предоставил все необходимые санитарно-гигиенические сертификаты. Это особенно актуально, если подбирается система антиобледенения для труб водоснабжения.

После покупке шнура следует учитывать, что после вскрытия упаковки он может издавать специфичный запах. Это нормальное явление. Запах постепенно выветрится сам.

Если система будет прокладываться снаружи и не будет иметь дополнительной защиты, лучше брать провода с покрытием, устойчивым к воздействию ультрафиолетового излучения. Если укладка выполняется внутри, кабель должен иметь прочную и герметичную оболочку.

Соблюдая эти советы, можно приобрести качественное и долговечное изделие. При нежелании самостоятельно устанавливать систему обогрева кровли и водостока можно обратиться к услугам специалистов.

Как работает система кабельного обогрева?

Преимуществом использования этого метода является охват всех проблемных зон кровли:

вариант обогрева металлической кровли

• водосточные трубы и желоба
• лотки для сбора воды,
• воронки,
• ендовы и водометы,
• капельники и снегозадержатели.

Не обязательно производить полный обогрев крыши. Для того чтобы избавиться от наледи и сосулек достаточно уложить нагревательные элементы в тех местах, где больше всего скапливается снега и льда.

Как правило, установка оборудования в самых проблемных местах, избавляет от проблемы обледенения всю крышу.

Основные элементы системы

Первый и самый важный элемент — кабель обогрева водостоков и крыши. Его мощность может быть как саморегулирующейся, изменяющей параметры в зависимости от погодных условий, так и линейной, с постоянной мощностью 20-30 Вт/м. Кабеля могут быть двух типов:

Резистивный кабель — в котором жила (одна или две), покрытая слоем изоляции и экранированная стальной или медной оплеткой, нагревается за счет внутреннего сопротивления току. Такие кабели широко применяются для обустройства «теплых полов» и характеризуются невысокой стоимостью их монтажа и эксплуатации.

резистивный кабель в разрезе

Основным недостатком резистивного кабеля является его постоянная мощность. Так как потребность тепла на различных участках кровли разная, а теплоотдача кабеля по все длине одна и та же, то некоторые его участки могут перегреваться, а в других наоборот — не будет хватать мощности. Использование такого кабеля требует очень точного расчета длины, дабы обеспечить необходимую мощность для обогрева.

Резистивный кабель нуждается в постоянном обслуживании. Если его засыплет мусором или опавшей листвой он может перегреться и перегореть.

Саморегулирующийся кабель подразумевает несколько иной принцип работы — между двумя медными жилами находится специальная полимерная матрица, благодаря которой кабель может менять сопротивление в зависимости от температуры конкретного участка кровли.

Такой кабель значительно сокращает расходы на электроэнергию и крайне удобен в монтаже, не требует дополнительного обслуживания, так как не перегревается. Однако, его цена значительно выше стоимости резистивного аналога. Помимо кабелей, система предполагает наличие таких дополнительных узлов:

• Сеть распределения, в которую входят распределительные коробки, кабели питания, силовые кабеля и элементы для подключения их к общей сети.
• Управляющие элементы, которые обеспечивают автоматическое включение и выключение системы обогрева кровли. Это датчики температуры окружающей среды. Датчик осадков, датчик уровня воды и регулятор температуры.
• Шкаф для аппаратуры, включающей в себя пускорегулирующие элементы, предохранители, магнитные пускатели, которые подают напряжение на силовые кабели системы.

принцип работы автоматического обогрева

Способы устранения наледи на кровле

Как можно предотвратить образование сосулек и наледи на крышах? Для этого применяется несколько методов:

Механический – наиболее распространенный метод, так как не требует особых материальных затрат. Однако, не обойтись без применения специальной техники и обученных работе на высоте специалистов. Использование автовышки приводит к тому, что приходится закрывать для движения прилегающую территорию. Кроме этого, использование ломов и лопат может привести к повреждению покрытия все водосточной системы.

проблема сосулек и наледи на крыше

Применение электроимпульсных систем – это достаточно редкий вид обогрева, так как требует установки достаточно дорогого оборудования, а труд специалистов по его установке оценивается очень высоко. Однако со временем стоимость обогрева кровли окупается за счет малого потребления электроэнергии. Существенный недостаток электроимпульсного способа — отсутствует обогрев водостоков и желобов, невозможно защитить от наледи люки.
Оборудование на крыше системы электрообогрева. Это наиболее безопасный и современный способ избавления крыши от наледи и сосулек, при условии, если оборудование было установлено правильно, с тщательным соблюдением технологии. От снега освобождается не только поверхность крыши, но и происходит обогрев кровли и водостоков, а сложная конструкция не служит преградой. Однако в последующем такая система затратна из-за высокого потребления электроэнергии.
Нанесение эмульсий, предотвращающих обледенение крыши. Это самый затратный и малоэффективный способ, так как эмульсии стоят дорого, а обрабатывать поверхности приходится несколько раз за зиму.

На чём основана система антиобледенения кровли

Современный и набирающий популярность способ борьбы с наледью на кровле – прокладка системы греющих кабелей, которые в случае необходимости решают проблему оттока талой воды. Такие системы включают, когда температура воздуха поднимается выше отметки -18 °С.

ФОТО: pbs.twimg.comПри более низких температурных показателях наледь практически не образуется ни от суточных перепадов, ни от тепла кровли. И плюс к тому – в морозные дни редко идёт снег

Принцип работы системы антиобледенения заключается в прокладке греющих кабелей в местах, которые обеспечат отток талой воды с кровли: это водостоки, козырьки, желоба и лотки, входы в ливневую канализацию.

ФОТО: images.ru.prom.stСистемы обледенения включают в себя не только систему кабелей, длину и мощность которых нужно рассчитать пропорционально размерам здания, но и терморегуляторы, поддерживающие и контролирующие оптимальные показатели

Плоские крыши

На плоских крышах, как правило, водосточные трубы проходят внутри здания (рис. 1). Обогревать их на всю длину не нужно в тех случаях, когда трубы проходят в теле теплого здания. Греющий кабель раскладывается на площади 1 кв.м вокруг водоприемной воронки «змейкой» и заводится в воронку на глубину около 1 м до теплой зоны.

Если плоская крыша здания по периметру ограждается парапетом, система организованного водослива представляет собой лотки, вставленные в отверстия парапетов (водометы) и наружные водосточные трубы. В этом случае обогревается площадка 1 кв. м перед водометом, сам лоток или дно водомета и водосточная труба на всю длину. При отсутствии водосточных труб есть опасность того, что талая вода, капая с водомета, частично будет намерзать на фасаде здания и, по мере накопления массы, эта замершая влага с кусками облицовки фасада может падать на тротуары. Именно поэтому при расчете системы обогрева, как и в варианте со скатными кровлями, специалисты рекомендуют сначала установить водосточную систему и затем обогреть ее электрическим кабелем.

Обогрев кровли и водостоков кабельный: монтаж нагревательного кабеля

Кабельный обогрев кровли и водостоков

Зимой сход с крыш снега и падение сосулек представляет немалую угрозу здоровью и жизни пешеходов, и избежать этой проблемы помогает обогрев кровли и водостоков при помощи специальных систем нагревательных кабелей. Тяжелые пласты снега и острые сосульки несут угрозу безопасности прохожих и проблема устранения этой угрозы стоит достаточно остро.

Наш климатический пояс способствует возникновению наледи в водостоках для крыши и сосулек на крышах. Образование сосулек происходит из-за резких перепадов дневной и ночной температур при оттепелях. Дневные плюсовые температуры способствуют таянию снега, а ночные минусовые превращают образовавшуюся воду в ледяные наросты. Помимо дневных и ночных перепадов температур, этому способствует и нагревание кровли от внутренних отапливаемых помещений. Осложняет ситуацию сложные конструкции крыш с обилием углов и надстроек, ошибки строителей при возведении здания, плохая вентиляция чердачного пространства.

Образование наледи на кровле приводит к преждевременному разрушению покрытия, возникновению трещин в перекрытиях, опасности обрушения непрочной кровли под весом скопившегося льда и снега.

Для того чтобы предотвратить угрозу жизни проходящим внизу людям и максимально продлить срок службы кровельного покрытия рекомендуется обустраивать кабельный обогрев кровли.

Мощность и продолжительность работы

Мощность кабеля зависит от его температурного класса.

• Низкотемпературный. Нагрев до 65С, мощность до 15 Вт/м;
• Среднетемпературный проводник. Нагревается до 120С, мощность 10-33Вт/м;
• Высокотемпературный. Самый мощный – до 95Вт/м, нагревается без проблем до 190С. Рассчитан на промышленные предприятия и трубы больших диаметров.

Рационально для разных коммуникаций подбирать провод подходящей мощности, ее занижение приведет к плохому прогреву, а завышение – к повышенному расходу электроэнергии.

Выбор мощности кабеля в зависимости от диаметра труб водостока:

• Наружный диаметр трубы (D) от 15 до 25 мм – мощность 10Вт/м:
• D25-40мм- 16Вт/м;
• D40-60мм — 24Вт/м;
• D60-80мм -30Вт/м;
• D 80-300мм- 40Вт/м;

Монтаж систем антиобледенения

Непредсказуемая питерская зима часто застает врасплох нерасторопных коммунальщиков обильными снегопадами и оттепелями. Помимо прочего, в результате перемены температур на крышах и водостоках образуется наледь, или, цитируя отставную градоначальницу – «сосули».

Борьба с сосульками и наледью – ежегодная сезонная задача обслуживающих организаций, по причине отсутствия упомянутых Валентиной Ивановной лазеров, привлекающих для этих целей промышленных альпинистов. Однако, как почти любое прогнозируемое явление, зимнее обледенение кровли имеет возможность профилактики. Речь идет о монтаже антиобледенительной системы кровли и водостоков.

Основой антиобледенительной системы крыши является специальный греющий кабель, необходимость и уровень нагрева которого определяют датчики и термостаты. При нагреве кабель инициирует таяние снега и наледи, обеспечивая беспрепятственный сход талых вод по водосточным трубам и желобам. Монтаж системы антиобледенения кровли должен производиться с учетом многих факторов. Лучше всего позаботиться о монтаже греющего кабеля на этапе проектирования, чтобы обеспечить систему необходимыми энергетическими мощностями. Перед тем как осуществлять монтаж обогрева крыши, рассчитывается мощность системы в зависимости от климата, материала кровли и водостоков, качества теплоизоляции крыши могут варьироваться в пределах от 35 до 110 Вт из расчета на 1 погонный метр, от этих параметров также зависит цена самого кабеля. Современные системы, благодаря использованию саморегулирующихся тепловых кабелей и контрольных датчиков, позволяют максимально эффективно управлять энергозатратами, обеспечивая профилактику образования наледи и сосулек на крыше дома. При монтаже системы антиобледенения крыши и водостоков специалисты ЦВО используют материалы производства фирм, признанных лидеров в этой отрасли.

Помните, что лучшая проблема – это та, которой удалось избежать! Закажите монтаж антиобледенительной системы в Центре Высотного Обслуживания и Вы забудете о наледи, сосульках и связанных с ними ежегодных проблемах!

Стоимость монтажа обогрева кровли Вы можете посмотреть в прайс-листе.

Подготовка к монтажу

Начало работ предусматривает разметку участков для прокладки кабеля с учетом всех имеющихся поворотов и плоскостей. Нагреватели нарезаются на отрезки требуемой длины для дальнейшего соединения при помощи муфт.

Рабочие поверхности очищаются от загрязнений, устраняются все неровности и острые предметы, которые могут привести к повреждению кабеля.

Процесс монтажа

Сборка системы антиобледенения начинается с установки контроллера в защитном коробе. Далее выполняется установка основных конструктивных элементов в следующем порядке:

Установка сигнальных датчиков. Температурные датчики фиксируются в местах, защищенных от солнечных лучей, отопительных и климатических приборов. Датчики осадков устанавливаются на кровле, а датчики влажности – в зонах воздействия талых вод.
Прокладка сигнальных и силовых кабелей с фиксацией при помощи нейлоновых стяжек и пластиковых фиксаторов. Дополнительный замер сопротивления термозащиты кабелей.
Укладка греющих кабелей с фиксацией на кронштейны, зажимы, накладки, монтажную ленту

При этом важно предотвратить воздушное провисание проводов.
Подключение кабелей к распределительным коробкам и замер сопротивления для исключения возможного пробоя термозащиты. Допустимое значение – 10 Мом/м

В водостоках греющий кабель для кровли следует фиксировать при помощи металлических тросиков. Проведение дополнительных мероприятий: намотка изоляции на фиксаторы и заглушка всех кабелей.
Подсоединение кабелей (греющих, сигнальных и силовых) в единую систему и подключение к управляющему блоку согласно коммутационной схеме. Заземление нагревательных элементов и распределительного узла.
Запуск готовой системы на 60 минут и контрольный замер тока на каждом участке обогрева. Если в контрольный период будут выявлены существенные отклонения полученных значений от нормы, проводится диагностика системы и устранение неполадок.

Типичные ошибки при установке системы

Часто домашние мастера, которые впервые монтируют систему обогрева, допускают наиболее типичные ошибки:

• Неправильные расчеты элементов системы для конкретного типа кровельной конструкции. В таких случаях редко учитываются наличие холодных и теплых участков кровли, особенности водосборных зон и количество имеющихся поворотов.
• Нарушение технологии прокладки электрического нагревателя: высокая подвижность и провисание кабеля, повреждения кровли из-за наличия сквозных отверстий для крепежа, применение фиксаторов, не предназначенных для наружных работ.
• Установка кабеля в водосточной системе без дополнительной фиксации при помощи металлического троса, что может привести к его повреждению или обрыву.
• Использование силовых кабелей, не предназначенных для эксплуатации на кровельной конструкции. Это может стать причиной пробоев в термоизоляции и поражения электрическим током.

Выбор оборудования управления и защиты

Управляющее оборудование предназначено для автоматизации рабочих процессов системы обледенения водостоков и кровли, а оборудование защиты – для предотвращения аварий в цепи электрического тока.

Существует два типа оборудования управления:

• Терморегулятор предназначен для регулировки температуры нагрева кабелей на основании сигналов, принятых от температурных датчиков.
• Метеорологическая станция используется для обработки данных, полученных от контрольных датчиков температуры, влажности и уровня осадков. Обладает более широким функционалом и возможностями.

Оборудование защиты состоит из функциональных устройств:

• Вводного автоматического выключателя.
• Защитного автоматического терморегулятора.
• Пускателя на магнитной основе.
• Диффавтомата.
• Защитного автомата электроцепи.
• Аварийной сигнализации.

Дополнительно оборудование может комплектоваться временным реле, трансформатором тока, плавным пускателем и контроллером.

Современная система электрообогрева кровель и водостоков обеспечит своевременную защиту от скопления снежного покрова, образования наледи и промерзания кровельного пирога. Организовать подобную систему своими руками достаточно просто, главное, правильно рассчитать длину нагревательного элемента и определить зоны для его прокладки.

Устройство системы антиобледенения кровли и водостоков при помощи саморегулирующегося греющего кабеля

04.03.2017 2,693 Просмотров

Зачем нужен водосток? Водосточная система устанавливается на кровле дома для организованного отвода влаги с ее поверхности.

Вода от дождя или растаявшего снега стекает по желобам в отведенное место, не растекаясь по всей крыше.

Обычно система обустроена таким образом, чтобы водяной поток был направлен сразу в канализационную яму или дренажную систему.

Вода, протекая по желобам, попадает в водосливную воронку, а потом по водосточной трубе устремляется в канализацию во дворе дома.

Водостоки предотвращают попадание воды под кровлю, подтапливание фундамента постройки. При отсутствии водоотводящих приспособлений, в помещении начинают сыреть потолки и стены, заводится плесень.

Дому грозит медленное разрушение. Оборудовать кровельную поверхность вашего дома водосточной централизованной системой – значит избежать многих проблем.

Замерзшая вода в водосливных желобах препятствует отхождению растаявшего снега. Появляются сосульки, и вместе с ними опасность получить травмы и повреждения. Могут пострадать люди, если огромная ледяная масса оторвется от карниза. Рискуют припаркованные возле дома автомобили. Да и сами сливные желоба, трубы могут прийти в негодность.

Про монтаж водостоков можно прочитать здесь.

Устройство системы обогрева водостока

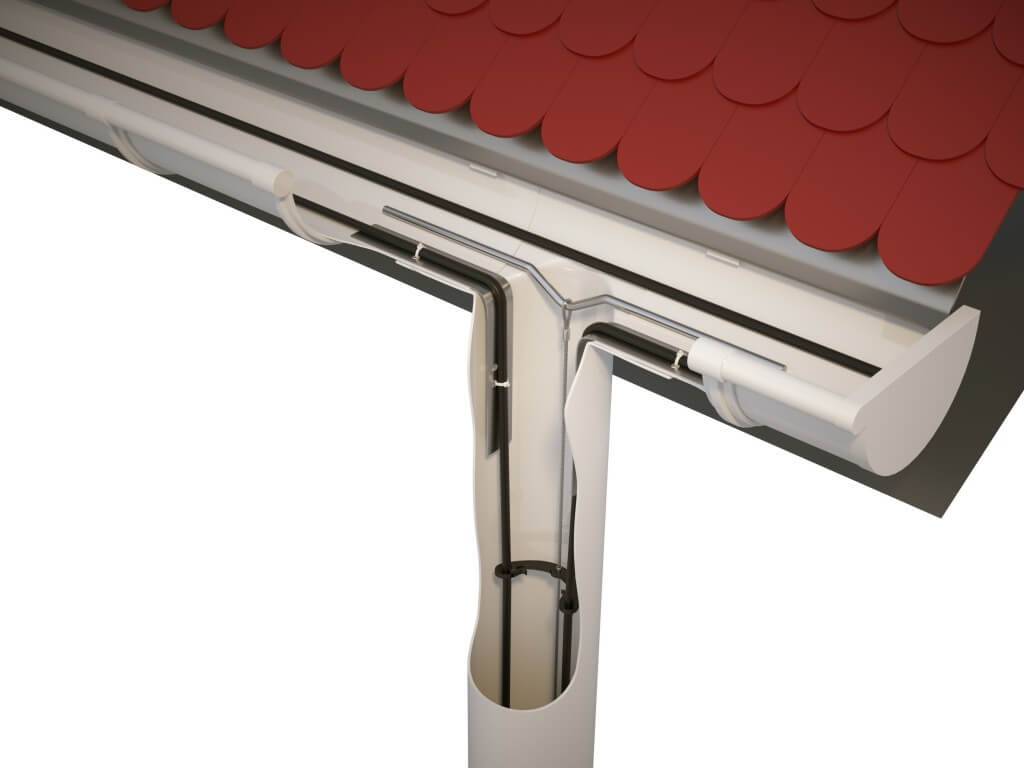

Электрообогрев верхних частей здания, ливнестоков, желобов осуществляется с помощью греющих кабелей.

Распределительный блок и датчики

Распределительный элемент создает сообщение между холодными и нагревающими элементами.

В состав блока включают такие компоненты:

1. Сигнальный провод. Деталь соединяет датчики с головным блоком.
2. Силовой кабель.
3. Соединительные элементы. Муфты придают системе герметичность.
4. Монтажная коробка. Блок может размещаться на крыше, герметичный корпус защитит его воздействия атмосферных факторов.

При обустройстве подогрева используются датчики воды, снега и температуры. Их размещают на кровле, в водосточных трубах и дождеприемниках. Поступающие с датчиков данные анализируются контроллером. Устройство автоматически включает и отключает обогрев.

Контролёр для системы обогрева монтируется в распределительный щиток рядом с автоматами питания.

Контроллер и щит управления

Контроллер — главная часть, отвечающая за функционирования всей системы. Самым простым вариантом считается использование терморегулятора. Рекомендуемый диапазон рабочих температур -8…+3°С. В этом случае отопительный комплекс не будет полностью автоматизированным. Для его нормальной работы потребуется вмешательство пользователя.

На основе полученных данных устройство принимает решение, выбирая подходящий режим обогрева. Щит управления обеспечивает безопасность пользования оборудованием.

В его состав входят такие элементы:

• трехфазный автомат;
• устройства аварийного отключения;
• сигнальный индикатор;
• четырехполюсный контактор.

Каждую фазу оснащают защитными устройствами. Подобными элементами защищают и цепь термостата. Для установки блоков требуются крепежные изделия.

Сколько электроэнергии расходуется?

Расход энергии зависит от энергопотребления обогревающего кабеля и его протяженности. Если провод имеет длину 20 м и мощность 30 Вт/м, номинальное потребление будет составлять 600 Вт/ч. Если система укладывается на теплую кровлю, этот показатель снижается в 2-3 раза. Уменьшить расход электроэнергии помогает установка термостата для труб.

Советы специалистов

Все необходимые работы по установке греющих элементов проводятся комплексно. Если не провести обогрев кровли, то устройство системы в водостоке не будет эффективно.

Саморегулирующийся кабель лучше подходит для использования в водостоках, а резистивный – для кровли.

Для холодной крыши мощность кабеля составляет 25-30 Вт/п. м.

Монтаж кабеля проводится несколькими методами. Это зависит от конкретного места его прокладки.

На элементах водосточной системы должна быть жесткая фиксация проводов, так как, кроме воды, на них будут воздействовать и частички льда.

Кабели должны быть уложены таким образом, чтобы не препятствовать току вод.

Нежелательно включать обогрев кровли при температуре ниже –10 ºС.
