Схема теплового узла

ГВС от индивидуального теплового пункта

Наиболее простой и распространенной является схема с одноступенчатым параллельным присоединением подогревателей горячего водоснабжения (рис. 9). Они присоединены к той же тепловой сети, что и системы отопления зданий. Вода, из наружной водопроводной сети подается в подогреватель ГВС. В нем она нагревается сетевой водой, поступающей из подающего трубопровода внешней сети.

Рис. 9. Схема с зависимым присоединением системы отопления к внешней сети и одноступенчатым параллельным присоединением теплообменника ГВС

Охлажденная сетевая вода подается в обратный трубопровод внешней сети. После подогревателя горячего водоснабжения нагретая водопроводная вода подается в систему ГВС. Если приборы в этой системе закрыты (к примеру, в ночное время), то горячая вода по циркуляционному трубопроводу снова подается в подогреватель ГВС.

Эту схему с одноступенчатым параллельным присоединением подогревателей горячего водоснабжения рекомендуется применять, если отношение максимального расхода теплоты на ГВС зданий к максимальному расходу теплоты на отопление зданий менее 0,2 или более 1,0. Схема используется при нормальном температурном графике сетевой воды во внешних сетях.

Кроме того, применяется двухступенчатая система подогрева воды в системе ГВС. В ней в зимний период холодная водопроводная вода сначала подогревается в теплообменнике первой ступени (с 5 до 30˚С) теплоносителем из обратного трубопровода системы отопления, а затем для окончательного догрева воды до необходимой температуры (60˚С) используется сетевая вода из подающего трубопровода внешней сети (рис. 10). Идея состоит в том, чтобы использовать для нагрева бросовую тепловую энергию обратной линии от системы отопления. При этом сокращается расход сетевой воды на подогрев воды в системе ГВС. В летний период нагрев происходит по одноступенчатой схеме.

Рис. 10. Схема индивидуального теплового пункта с зависимым присоединением системы отопления к тепловой сети и двухступенчатым нагревом воды

Обслуживание и ремонт теплового узла

Обслуживание теплового узла (обслуживание ИТП) представляет собой комплекс мероприятий, который обеспечивает бесперебойную работу оборудования, контроль за функционированием узлов и элементов объекта в процессе эксплуатации, проведение сезонных и пусконаладочных работ, организационно-правовое сопровождение техработ, проведение мелких ремонтных работ, проверку КИПиА.

Все работы по обслуживанию теплоузлов производятся согласно действующих нормативных документов (ПТЭ ТЭ). Ремонт тепловых узлов с заменой вышедших из строя агрегатов обычно производится специализированной организацией согласно дополнительного соглашения.

Принцип работы элеваторного узла

Принцип работы теплового элеваторного узла и водоструйного элеватора. В предыдущей статье мы с вами выяснили основное назначение теплового элеваторного узла и особенности эксплуатации, водоструйных или как их еще называют инжекционных элеваторов. Вкратце — основное назначение элеватора понижение температуры воды и одновременно увеличение объема прокачиваемой воды во внутренней системе отопления жилого дома.

Теперь разберем, как же все-таки работает водоструйный элеватор и за счет чего он увеличивает прокачку теплоносителя через батареи в квартире.

Теплоноситель поступает в дом с температурой соответствующей температурному графику работы котельной. Температурный график это соотношение между температурой на улице и температурой, которую котельная или ТЭЦ должны подать в теплосеть, и соответственно с небольшими потерями к вашему тепловому пункту (вода, двигаясь по трубам на большие расстояния, немного остывает). Чем холоднее на улице, тем большую температуру выдает котельная.

Например, при температурном графике 130/70:

  • при +8 градусах на улице в подающем трубопроводе отопления должно быть 42 градуса;
  • при 0 градусов 76 градусов;
  • при -22 градуса 115 градусов;

Если кого-то интересуют более подробные цифры, можете скачать температурные графики для различных систем отопления здесь .

Но вернемся к принципу и схеме работы нашего теплового элеваторного узла.

Пройдя входные задвижки, грязевики или сетчато-магнитные фильтра, вода поступает непосредственно в смешивающее элеваторное устройство — элеватор. который состоит из стального корпуса, внутри которого находится смешивающая камера и сужающее устройство (сопло).

Перегретая вода выходит из сопла в смешивающую камеру с большой скоростью. В результате в камере за струей создается разрежение за счет чего и происходит подсасывание или инжекция воды из обратного трубопровода. За счет изменения диаметра отверстия в сопле можно в определенных пределах регулировать расход воды и соответственно температуру воды на выходе из элеватора.

Элеватор теплового узла работает одновременно как циркуляционный насос и как смеситель. При этом он не потребляет электрическую энергию. а использует перепад давления перед элеватором или как еще принято говорить располагаемый напор в тепловой сети.

Для эффективно работы элеватора необходимо, что бы располагаемый напор в теплосети соотносился к сопротивлению системы отопления не хуже чем 7 к 1 . Если сопротивление системы отопления стандартной пятиэтажки 1м или это 0,1 кгс/см2 то для нормальной работы элеваторного узла необходим располагаемый напор в системе отопления до ИТП не менее 7 м или 0,7 кгс/см2.

Для примера если в подающем трубопроводе 5 кгс/см2 то в обратном не более 4,3 кгс/см2.

Обратите внимание на то, что на выходе элеватора давление в подающем трубопроводе не намного больше давления в обратном трубопроводе и это нормально, 0,1 кгс/см2 по манометрам заметить довольно сложно, качество современных манометров к сожалению на очень низком уровне, но это уже тема для отдельной статьи. А вот если у вас разница давлений после элеватора больше 0,3 кгс/см2 следует насторожиться, или у вас система отопления сильно забита грязью, или при капитальном ремонте вам очень сильно занизили диаметры разводящих труб

Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов

Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем

Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов. Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем.

Элеваторный узел системы отопления – принцип работы

На рисунках ниже указаны самые распространенные схемы соединения тепловых сетей и тепловых пунктов.

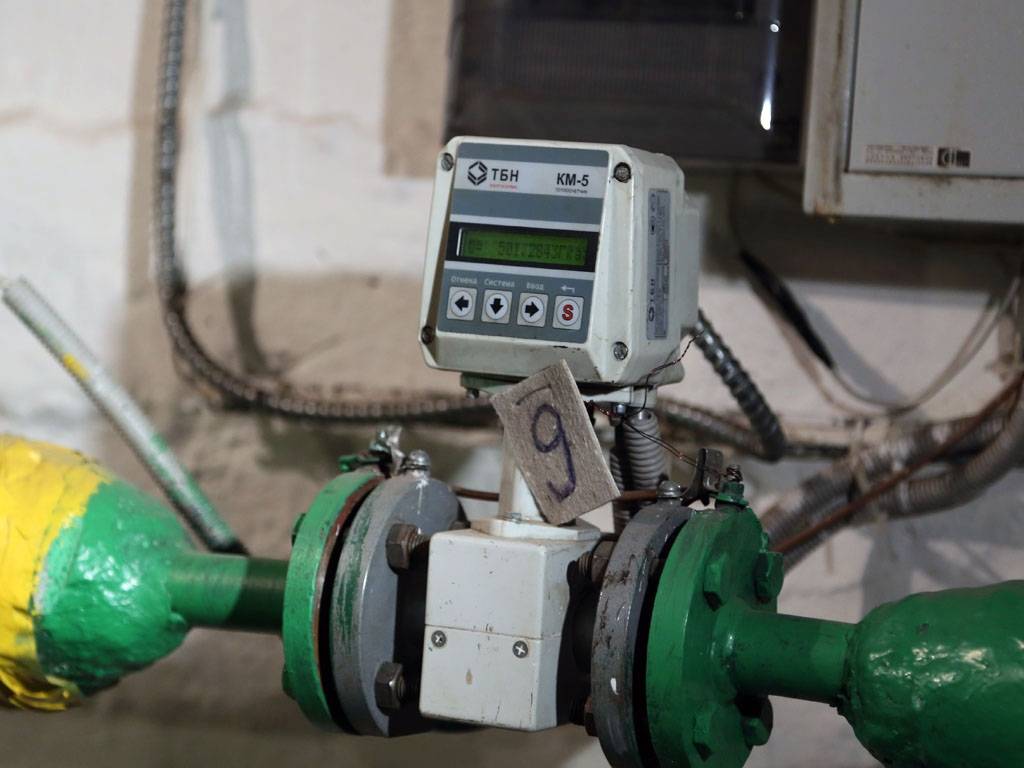

В статье рассмотрены принципиальные схемы тепловых пунктов ТП , а не монтажные. Датчик тепла устанавливается в подающую трубу, которая находится в подвале, до элеватора.
Сертификаты на используемые электроды и трубопроводы. В составе ИТП, который также управляет системой горячего водоснабжения дома, прежде всего необходим теплообменник, в котором, собственно, происходит подогрев воды из водопровода до необходимой температуры, также регулирующий клапан с электроприводом, которым управляет электронный регулятор температуры или автоматический регулятор температуры прямого действия, а также автоматический регулятор перепада давления и два циркуляционных насоса.
Руководство УК вынуждено полагаться на проектировщиков, однако они обычно аффилированы с конкретным производителем ТП или компанией, производящей монтаж. Не допускается применять чрезмерное усилие в случае ручного управления клапаном, а также при наличии давления в системе нельзя разбирать регуляторы. Реализация на практике индивидуального теплового пункта Первые современные энергоэффективные модульные ИТП в Украине были установлены в Киеве в период — гг. Ведь очень часто расчетное потребление значительно больше фактического по причине того, что при расчете нагрузки поставщики тепловой энергии завышают их значения, ссылаясь на дополнительные расходы.
От его характеристик во многом зависит регулирование систем отопления и ГВС, а также эффективность использования тепловой энергии. Наблюдать за отсутствием постороннего шума, а также не допускать повышенной вибрации. При этом необходимо, чтобы температура теплоносителя в системе отопления изменялась в зависимости от изменения температуры наружного воздуха.

Зависимая схема с двухходовым клапаном и насосами в подающем трубопроводе


Подобных ситуаций позволит избежать установка приборов учета. При этом по мере необходимости потребители отбирают из контура воду. Может состоять из одного или нескольких блоков. Проектные документы, где есть все необходимые согласования. Дейнеко Индивидуальный тепловой пункт ИТП — важнейшая составляющая систем теплоснабжения зданий.

Часто тепло из системы ГВС используется потребителями для частичного отопления помещений, например ванных комнат в многоквартирных жилых домах. Охлажденная сетевая вода поступает в систему отопления.

Но любая система имеет и недостатки, коллекторный узел не стал исключением: Для каждого элемента элеватора нужны отдельные расчеты. Принципиальная схема ИТП для двух систем отопления при зависимом присоединении к тепловой сети и системы ГВС с непосредственным водоразбором. Изменение просвета меняет скорость движения воды.
Суть схемы теплоснабжения Москвы

Как работает тепловой пункт с элеваторным узлом смешения

Элеваторные узлы смешения устанавливают в тепловых пунктах зданий, которые подключены к тепловой сети работающей в режиме с качественным регулированием на «перегретой» воде.

Качественное регулирование предполагает изменение температуры воды поступающей в систему отопления в зависимости от температуры наружного воздуха, при постоянном расходе воды циркулирующей в ней.

«Перегретой» вода считается, если она поступает из тепловой сети с температурой, превышающей необходимую для подачи в систему отопления.

Например, тепловая сеть может работать по графику 150/70, 130/70 или 110/70, а система отопления рассчитана на график 95/70. Температурный график 150/70 предполагает, что при расчётной температуре наружного воздуха (для Киева это -22°С) температура на вводе тепловых сетей в дом должна быть равной 150°C, а уйти в тепловую сеть должна с температурой 70°C, при этом в дом рассчитанный на график 95/70 эта вода должна попасть с температурой 95°C.

Элеваторный узел смешивает поток воды из подачи тепловой сети с температурой 150°C и поток воды вышедший из системы отопления с температурой 70°C, — в результате смешения на выходе из элеватора получается поток с температурой 95°C, который подаётся в систему отопления.

Как происходит смешение

В камере смешения элеваторного узла расположен конфузор «сопло / конус» разгоняющий поток перегретой воды. При повышении скорости потока давление в нём понижается (это свойство описано законом Бернулли) на столько, что становится несколько ниже давления в обратном трубопроводе. Разница давлений между камерой смешения и обратным трубопроводом приводит к перетеканию теплоносителя через перемычку «сапог элеватора» из обрата в подачу.

В камере смешения образуется смесь двух потоков с уже требуемой температурой, но давлением ниже давления обратного трубопровода. Смесь поступает в диффузор элеватора, в котором скорость потока понижается, а давление повышается над давлением обратного трубопровода. Повышение давления составляет не более 1,5 м.вод.ст, что и накладывает на элеваторные узлы ограничения в применении для систем отопления с высоким гидравлическим сопротивлением.

1 Дешёвый и простой

2 Не требует обслуживания

3 Не зависит от электрической сети

Недостатки элеваторных узлов смешения

1 Не совместим с автоматическими регуляторами, поэтому нормативно запрещена их совместная установка.

2 Создаёт располагаемый напор на вводе в систему отопления не более 1,5м.вод.ст., что исключает установку элеваторных тепловых пунктов в зданиях системы отопления которых оборудованы радиаторными термостатическими клапанами.

3 Элеваторный узел обладает постоянным коэффициентом смешения, что не позволяет подать в систему отопления теплоноситель необходимой температуры, при недогреве в тепловой сети.

4 Слишком высокая чувствительность к располагаемому напору на вводе тепловой сети. Снижение располагаемого напора относительно расчётного значения ведёт к снижению объёмного расхода воды циркулирующего в системе отопления, что в свою очередь приводит к разбалансировке системы и останове дальних стояков/ветвей.

5 Для работы элеватора разница давлений между подающим и обратным трубопроводом должна превышать 15 м.вод.ст.

Где установлены тепловые пункты с элеваторными узлами?

Практически все системы отопления введённые в эксплуатацию до 2000 года оборудованы тепловыми пунктами с элеваторными узлами.

Где можно применять элеваторные ИТП?

В настоящее время для всех проектируемых и реконструируемых жилых и административных зданий, обязательно применение автоматического регулирования в тепловом пункте. Применение же элеваторных узлов совместно с автоматическими регуляторами запрещено нормативно.

Элеваторные узлы могут устанавливаться лишь на объектах где нет необходимости в автоматическом управлении системой отопления, располагаемый напор (разница давлений между подающим и обратным трубопроводом) на вводе стабилен и превышает 15 м.вод.ст, для работы подключённой системы отопления достаточно перепада давлений между подачей и обратом в 1,5м.вод.ст, а система отопления работает с постоянным расходом и не оборудована автоматическими регуляторами.

Пример реализации схемы 1 АУУ

Принципиальная схема автоматизированного узла управления при достаточном располагаемом перепаде давления на вводе

(P1 — P2 > 6 м вод. ст.) для температуры до АУУ t = 95—70 °С

Современный мир уже давно не может обходиться без инновационных технологий. Нет ни одной технологии или системы, в которой бы не применялись революционные решения. Система отопления не стала исключением. Это обуславливается тем, что это довольно значимая технология, которая призвана обеспечить комфортное существование.

По понятным причинам, при проектировании дома отводится особое внимание. Издавна дома строились от печки, то есть сначала возводилась печь, а потом она обрастала стенами и потолком. Это делалось не просто так, за это нужно сказать «спасибо» нашему климату

Это делалось не просто так, за это нужно сказать «спасибо» нашему климату.

Начиная от средней полосы нашей просторной страны и заканчивая далеким Сахалином, большую часть года властвует довольно некомфортная температура. Столбик термометра колеблется от +30 до -50 градусов.

По причине довольно сложного температурного резонанса, система отопления так же важна, как и электроснабжение. Раньше грамотный печник, который умел сделать правильную печь, ценился на уровне кузнеца. Ведь нужно правильно рассчитать размер топки, диметр дымохода, к тому же печь должна была быть многофункциональной:

  • в ней готовили пищу;
  • она отапливала помещение;
  • разогревала воду;
  • служила небольшим спальным местом.

Вот почему строительство печи было делом сложным и трудоемким. У нее должна была быть достаточная тяга для того, чтобы все продукты сгорания не попадали в комнату. Но при всем этом, она должна была быть экономной.

Сегодня принципиально мало что изменилось. Основные функции и требования к отопительной системе остались те же:

  • экономия;
  • максимальная эффективность;
  • многофункциональность;
  • простота конструкции;
  • качество и долговечность;
  • минимальные затраты на эксплуатацию;
  • безопасность.

Первым источником тепла для человека служил огонь. Да и сейчас его актуальность не потеряла своего значения. Самым примитивным способом обогрева было развести костер, который давал защиту от хищников, низких температур, служил источником света.

Далее, с течением времени, человечество стало укрощать дар Гермеса. Появились печи, строились они обычно из глины и камней. Позже с прогрессированием технологий стали использовать керамический кирпич. И именно тогда и появились первые .

Стальные печи появились намного позже, они обусловили становление стального века. Топливом для печей служил уголь, дрова, торф. С газификацией городов печи стали . И все это время человек стремился усовершенствовать систему отопления.

Основные схемы систем отопления

Итак, прежде чем рассмотреть схемы тепловых узлов, необходимо рассмотреть, какими бывают схемы отопительных систем. Среди них наиболее популярной считается конструкция верхней разводки, при которой теплоноситель протекает по главному стояку и направляется в магистральный трубопровод верхней разводки. В большинстве случаев главный стояк располагается в помещении чердака, откуда идет его разветвление на второстепенные стояки и после чего распределяется по нагревательным элементам. Подобную схему целесообразно использовать в одноэтажных строениях с целью экономии свободного пространства.

Также существуют схемы отопительных систем с нижней разводкой. В таком случае тепловой узел располагается в помещении подвала, откуда выходит магистральный трубопровод с теплой водой

Стоит обратить внимание, что, независимо от типа схемы, на чердаке здания рекомендуется располагать еще и расширительный бачок

Модели на базе теплообменника

Существует еще одна разновидность теплового узла частного дома — на основе теплообменника. В таком случае к устройству присоединен специальный теплообменник, который разделяет жидкость из теплотрассы от жидкости в помещении. Подобная функция необходима для дополнительной подготовки теплоносителя с помощью различных присадок и фильтрующих устройств. Схема расширяет возможности в регулировке давления и температурного режима теплоносителя внутри здания. Таким образом затраты на отопление постройки существенно снижаются.

Для подмешивания воды с разной температурой необходимо использовать термостатические клапаны. Подобные системы нормально взаимодействуют с радиаторами из алюминия, но чтобы последние прослужили максимально долго, необходимо тщательно выбирать теплоноситель, отказываясь от низкокачественного сырья. Конечно же, уследить за качеством жидкости проблематично, поэтому лучше отказаться от этого материала, отдав предпочтение биметаллическим или чугунным радиаторам.

Схема подключения ГВС подразумевает использование теплообменника. Такой метод обеспечивает массу плюсов, включая:

  1. 1. Возможность регулирования температуры воды.
  2. 2. Возможность изменения давления горячего теплоносителя.

Монтаж узла прохода вентиляции через кровлю

Клапан трехходовой

При необходимости разделить поток теплоносителя между двумя потребителями применяется клапан трехходовой для отопления, который может работать в двух режимах:

  • постоянный режим;
  • переменный гидрорежим.

Трехходовой кран устанавливается в тех местах контура отопления, где может возникнуть необходимость разделить или полностью перекрыть поток воды. Материал крана – сталь, чугун или латунь. Внутри крана находится запорное устройство, которое может быть шаровым, цилиндрическим или конусным. Кран напоминает тройник и в зависимости от подключения трехходовой клапан на системе отопления может работать как смеситель. Пропорции смешивания можно менять в широких пределах.

Применяется шаровой кран в основном для:

  1. регулировки температуры теплых полов;
  2. регулировки температуры батарей;
  3. распределения теплоносителя на два направления.

Существуют два типа трехходовых кранов – запорные и регулировочные. В принципе они практически равнозначны, но запорными трехходовыми кранами труднее плавно регулировать температуру.

  • Как залить воду в открытую и закрытую систему отопления?
  • Популярный напольный газовый котел российского производства
  • Как грамотно спустить воздух из радиатора отопления?
  • Расширительный бачок для отопления закрытого типа: устройство и принцип действия
  • Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Расширительный мембранный бак системы отопления: устройство и функции Терморегулятор отопления — принцип работы разных видов Байпас в системе отопления — что это такое и зачем он необходим? Как безошибочно выбрать расширительный бак для отопления?

2016–2017 — Ведущий портал по отоплению. Все права защищены и охраняются законом

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Схемы тепловых узлов

Если говорить о схемах тепловых пунктов, следует отметить, что самыми распространенными являются следующие типы:

Тепловой узел – схема с параллельным одноступенчатым подключением горячей воды. Эта схема является наиболее распространенной и простой. В таком случае горячее водоснабжение подключается параллельно к той же сети, что и отопительная система здания. Теплоноситель подается в подогреватель из наружной сети, затем охлажденная жидкость в обратном порядке перетекает непосредственно в теплопровод. Главным недостатком такой системы, по сравнению с другими типами, является большой расход сетевой воды, который используется для организации горячего водоснабжения.

Схема теплового пункта с последовательным двухступенчатым подключением горячей воды. Данную схему можно разделить на две ступени. Первая ступень отвечает за обратный трубопровод отопительной системы, вторая – за подающий трубопровод. Основным преимуществом, которым обладают тепловые узлы, подключенные по такой схеме, является отсутствие специальной подачи сетевой воды, что существенно сокращает ее расход. Что же касается недостатков – это потребность в монтаже системы автоматического регулирования для настройки и корректировки распределения тепла. Такое подключение рекомендуется использовать в случае отношения максимального расхода тепла на отопление и горячее водоснабжение, находящегося в интервале от 0,2 до 1.

Тепловой узел – схема со смешанным двухступенчатым подключением подогревателя горячей воды. Это наиболее универсальная и гибкая в настройках схема подключения. Ее можно использовать не только для нормального температурного графика, но и для повышенного. Основной отличительной особенностью стоит назвать тот момент, что подключение теплообменника к подающему трубопроводу осуществляется не параллельно, а последовательно. Дальнейший принцип строения подобен второй схеме теплового пункта. Тепловые узлы, подключенные по третьей схеме, нуждаются в дополнительном потреблении сетевой воды для подогревательного элемента.
