Обжимные фитинги для металлопластиковых труб: виды, цены, правила соединения

Прессовые фитинги для соединения трубопровода

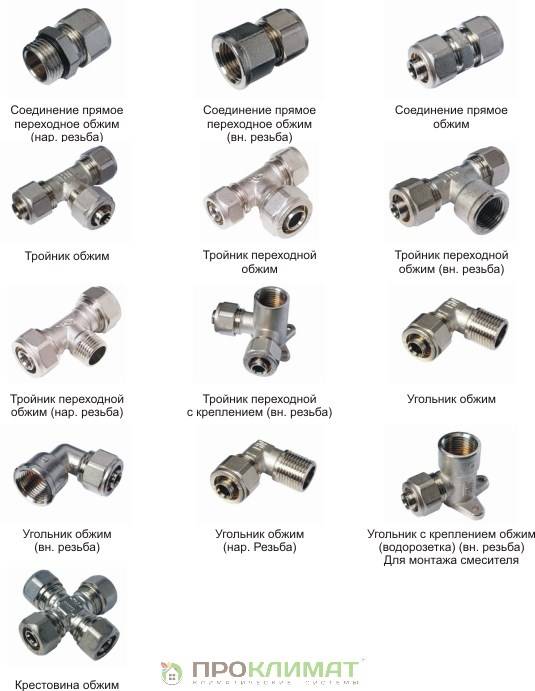

Пресс фитинги устанавливаются на трубы и образуют цельную неразборную конструкцию. Они могут быть обжимными или натяжными. Соединение натяжных фитингов выполняется посредством специальных гидравлических пресс машин. Такой вид крепления боится воздействия отрицательной температуры, поэтому его можно использовать только внутри помещения. Переходники прессового соединения бывают следующих видов:

Муфты;
Угольники;
Тройник переходной и с креплением.

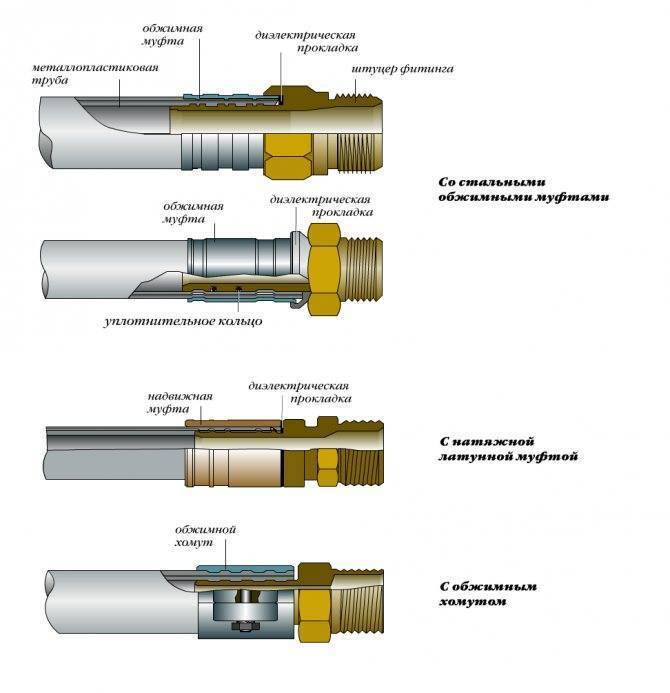

Комплектующие для жесткого обжимного соединения состоят из таких элементов:

Штуцера;
Обжимной муфты;
Диэлектрической прокладки.

Прессовые фитинги

Обжимание муфты вокруг трубы обеспечивает надежность подключения. Сама муфта может быть изготовлена из латуни или стали.

Назначение и устройство фитингов

Любой компрессионный фитинг состоит из нескольких элементов. Литой металлический корпус с резьбой представляет собой основу изделия. Отрезок трубы присоединяется к корпусу изделия при помощи обжимного кольца. Кольцо зажимается при накручивании накидной гайки и крепко фиксируется. За герметичность соединения отвечает резиновое или силиконовое уплотнительное кольцо.

Пресс-фитинг состоит из двух элементов: металлического корпуса и обжимной гильзы. Стык рассчитан на эксплуатацию при давлении носителя до 10 атмосфер.

Корпус пуш-фитинга чаще всего выполняется из полимера, по прочности не уступающего металлу. Внутреннее кольцо устройства оснащается пружиной, которая позволяет легко зафиксировать трубу в нужном положении.

Обжим пресс-фитингов. Как правильно делать

Пресс-фитинги отличны внешним видом и конструкцией. Но неизменной остается часть, помещающаяся в процессе работы в полость трубы. Обжимное кольцо, которое эту трубу скрепляет, также неотъемлемая часть фитингов.

Благодаря обжиму и получается добиться эффекта герметичности без использования дополнительных деталей скрепления.

Для того, чтобы соединение металлопластиковых труб получилось максимально эффективным, необходимо выполнять конкретные шаги:

Подготовить трубы к соединению. Специальными кусачками отрезается необходимая длина. Выполняется этот элемент жестким надавливанием при небольшом повороте трубы до того момента, пока она не будет аккуратно надрезана.
Калибровать трубы. Специальный калибратор сделает так, чтобы в процессе монтажа и резки труба не становилась овальной (как это обычно и бывает). Торцы трубы делают округлыми с помощью вращательных движений, предварительно вставив калибратор во внутреннюю полость.
Обжимная муфта. Она почти всегда представлена в виде широкой шайбы.
Штуцер тоже необходимо вставлять в трубу. Внутри уже должны находиться уплотнительное кольцо, а также специальные, служащие закрепителем, прокладки.
После всех подготовительных работ можно приступать к обжиму. Он выполняется специальным механическим, либо электрическим прессом для обжима. В домашних условиях всё чаще используются механические пресс-клещи.
При разведенных в стороны на 180 градусах рукоятях пресс-клещей вставляются втулки в раскрытую обжимную головку.
Втулки подбираются для каждой работы индивидуально, согласно диаметру трубы.
Далее необходимо расположить инструмент поверх муфты и соединить рукояти. Так проводится обжим и соединение штуцера и пластиковой трубы.
Убрать пресс-клещи для перехода к следующему участку можно вновь расставив в стороны его рукояти.

Соединенные таким методом трубы становятся прочными и герметичными. Считается универсальным для использования как в домашних условиях самостоятельно, так и для крупных объектов, монтируемых профессионалами.

Способы соединения труб из металлопласта

В отличие от обычного полиэтилена, отопительную магистраль или водопровод из металлопластиковых труб невозможно смонтировать методом пайки – модифицированный материал с измененными параметрами не склеивается при размягчении.

Поэтому для стыковки труб, а также подсоединения их к трубопроводам и арматуре, была разработана фитинговая технология. Сущность ее заключается в том, что в трубной оболочке определенным способом закрепляют фитинг с переходом на металлическую резьбу, при помощи которой производят дальнейшее соединение с различными элементами.

Стоит отметить, что основной недостаток подобного типа соединения металлопластиковых труб – довольно высокая цена самих фитингов. Также высокую стоимость имеет и специальный пресс-инструмент, который редко кто приобретает для бытового применения.

Отличия от компрессионных аналогов

По неопытности и незнанию всех нюансов монтажа труб из металлопластика пресс-фитинги можно спутать с фитингами компрессионными. У них тоже есть штуцер и гильза. Только обжим последней производится не инструментом, а за счет имеющейся в конструкции накидной гайки.

Главное различие между этими деталями – это разный тип получаемого в результате монтажа соединения. Компрессионный вариант при необходимости можно разобрать, а с опрессованным сделать этого не получится. Пресс-фитинг возможно лишь срезать с трубы для замены новым.

При образовании течи в месте соединения гайку компрессионного фитинга можно подтянуть, а необслуживаемый пресс-фитинг придется полностью снимать

Однако вероятность образования протечки в пресс-соединении практически равна нулю. Не зря именно такой способ монтажа рекомендуют применять при устройстве «теплых полов» под стяжку и при замоноличивании трубопроводов в стену. Случаи, когда такие фитинги начинают течь в бетоне, в практике сантехников возникают крайне редко. Это больше исключение из правил.

С другой стороны, для монтажа обоих типов пресс-фитингов требуется специализированный инструмент. А для затягивания гаек компрессионных изделий необходима лишь пара гаечных ключей. В итоге на одной чаше весов «дорогой инструментарий + более высокая надежность стыка», а с другой «отсутствие лишних трат + несколько более высокий риск протечек». Выбор здесь только за мастером и владельцем дома, где производится укладка трубопровода.

Резьбовые фитинги

Плотность соединения в данном типе устройств обеспечивается за счет разжимного кольца, на которое оказывает давление гайка при ее закручивании. Конструкция подобных соединителей показа на рисунке.

Резьбовое устройство угловой формы

На рисунке обозначены:

A – обжимные кольца;
B – резиновый уплотнитель (прокладка);
C – корпус устройства;
D – зажимные гайки.

К числу достоинств, которыми обладает данный тип, можно отнести:

простой монтаж, не требующий наличия специализированных инструментов и определенных навыков работы с ними, достаточного обычного разводного ключа;
после того, как произведен демонтаж фитинга допускается его повторная установка;
на цанговые фитинги, служащие для соединения труб из металлопластика, довольно низкая цена.

Особенности резьбовых фитингов, создающие определенные неудобства:

компрессионные соединительные элементы требуют относительно длительной процедуры установки;
место соединения нельзя закрывать, всегда может потребоваться обслуживание, например, если соединение потеряло герметичность, и его необходимо «подтянуть». Из-за этой особенности устройства данного типа не устанавливают на систему отопления, такую как «Теплый пол».

Использование арматуры для металлопластикового водопровода

В зависимости от выдвигаемых требований на участке трубопровода может использоваться различная арматура. Основными видами являются:

Запорная арматура;
Водоразборная арматура;
Регулировочная арматура;
Предохранительная арматура.

Запорная арматура – это элементы системы для подачи холодной и горячей воды, которые перекрывают выбранные отрезки водопроводной трубы. В зависимости от материала изготовления запорная арматура бывает:

Стальной;
Латунной;
Чугунной пластиковой.

Запорная арматура

Запорная арматура для подключения горячей и холодной воды включает такие элементы:

Краны;
Задвижки;
Вентили;
Затворы;
Клапаны.

Шаровый кран для системы водоснабжения состоит из элементов, представленных на рисунке:

Шаровый кран

Водоразборная фурнитура включает различные элементы, что повышают эффективность функционирования водопровода. К числу основных элементов данной арматуры можно отнести:

Различные краны (пожарные, поливочные, смесители для холодной и горячей воды)
Поплавковые клапаны;
Специальную арматуру для медицинских учреждений.

Регулировочная фурнитура используется для контроля расхода и напора воды в водопроводной системе. Элементами данной арматуры являются:

Вентили;
Регуляторы давления.

Предохранительная арматура направляет воду в необходимом направлении и обеспечивает должный напор. К числу элементов относятся два основных вида:

Предохранительные клапаны;
Обратные клапаны.

Предохранительная арматура

Несколько видов соединений металлопластиковых труб

Металлопластиковая труба представляет собой надежный, экологически чистый материал для создания бытовых коммуникаций любой конфигурации и назначения. Они выдерживают нагрузки системы водяного отопления (в том числе систему «теплый пол»), горячего, холодного водоснабжения. Соединение металлопластиковых труб между собой и с трубопроводами из металла или пластика не представляет сложности, не требует дорогостоящего оборудования. Врезка в общий железный стояк или разводка от полипропиленовой трубы вполне доступна для выполнения неспециалисту.

Применяются несколько типов фитингов (крестовины, уголки, муфты…) для соединения металлопластиковых труб.

Компрессионный. Он же «резьбовой», «обжимной», «цанговый». Труба обжимается вокруг штуцера разрезный кольцом, которое сжимает гайка при ее закручивании. Это соединение легко собрать своими руками.

Пресс-фитинг. Труба вокруг штуцера обжимается гильзой с помощью ручного инструмента – пресс-клещей. Надежнейшее соединение. Этот вид стыковки не применяется при «монтаже своими руками» из-за большой цены на инструмент.

Пуш-соединение. Труба вставляется в фитинг… и все. Но здесь не все так просто, как рекламируется в видеороликах.

Установка

Установка фитинга

Устанавливаются резьбовые фитинги по разметке. На трубу надеваются все элементы соединительной конструкции и закручиваются с помощью гайки. Затягивать гайку нужно до тех пор, пока не станет трудно это делать, но при этом избегать чрезмерных усилий. В противном случае соединение легко повредить, как говорится, можно сорвать резьбу. Если резьбовые соединители затянуты недостаточно, система не будет герметичной. Для проверки качества соединения обязательно нужно проверить систему на целостность и появление течей.

Появление при проверке небольшой течи говорит только о том, что фитинг затянут недостаточно. Исправить такую проблему очень просто – резьбовые соединения медленно закручиваются с помощью ключа. Затягивание проводится при работающей системе до тех пор, пока течь не прекратится.

Однако бывает, что и при повторной затяжке течь не устраняется. В этом случае используется ФУМ лента или льняное волокно. Эти материалы подматываются на резьбовое соединение, после чего следует произвести затягивание гайки. Как правило, при исправной резьбе, течь прекращается. Компрессионные фитинги устанавливаются практически аналогично.

Для обеспечения монолитной неразборной конструкции из металлопластиковых труб устанавливаются пресс-фитинги. Для их установки потребуется обжимной инструмент – пресс-машина. Устройство может быть ручным или гидравлическим.

Способы соединения труб из металлопластика

Итак, каким же способом можно подсоединить металлопластиковую трубу к такой же трубе или, например, к расходомеру? Очевидно, что вариант со сваркой, как в случае с полипропиленом, из-за наличия алюминиевой прослойки тут не проходит. Надежную резьбу нарезать также не на чем: внутри и снаружи – тонкий слой относительно мягкого полимера.

Остается одно – прочно закрепить на конце металлопластиковой трубы некую соединительную деталь. Такие элементы называются фитингами. Они могут иметь вид уголков, тройников, переходников на иной диаметр или соединительных муфт. Также существуют фитинги для присоединения трубопроводной арматуры, фильтров и даже гибких шлангов.
По способу крепления к самой металлопластиковой трубе фитинги делятся на следующие виды:

Компрессионные. Другие названия – резьбовые, цанговые или зажимные.
Пуш-фитинги.
Опрессовочные или пресс-фитинги.

В последней группе есть две подгруппы:

обжимные муфты;
надвижные пресс-фитинги.

Независимо от вида используемого фитинга, соединение будет надежным только в том случае, если торец трубы строго перпендикулярен ее оси и лишен острых кромок и заусениц (они могут повредить резиновую прокладку). Для разрезания изделия правильнее всего воспользоваться специальным инструментом – труборезом.

Если за неимением такового все же пришлось воспользоваться обыкновенной ножовкой или острым ножом, торец следует обработать круглым напильником. Если труба при отрезании была смята, ее форму нужно восстановить при помощи еще одного инструмента – калибровщика.

Вместо напильника умельцы часто используют остро заточенное сверло по металлу небольшого диаметра.

Варианты соединения металлопластиковых труб

Подбор фитингов следует осуществлять по имеющейся на них маркировке. Она состоит из двух числовых значений, например, 16х1/2». Первое число означает диаметр трубы, к которой должна крепиться деталь, второе – диаметр резьбы (с этой стороны к фитингу будет крепиться арматура, фильтр или другой элемент трубопровода).

Фитинги и трубы лучше приобретать от одного производителя. В противном случае их диаметры могут не совпадать.

Рассмотрим каждую из разновидностей фитингов детально.

Типы используемых фитингов

Прежде чем выполнять монтаж металлопластиковых труб своими руками, следует определиться с типами соединителей, которые будут использоваться для осуществления такой процедуры. Как правило, для выполнения соединений на металлопластиковых трубах, используются соединители трех типов:

компрессионные фитинги для металлопластиковых труб;
детали обжимного (или прессового) типа;
надвижные фитинги для труб из металлопластика.

Компрессионные

Решив установить в соединениях металлопластикового трубопровода фитинги компрессионного типа, следует учитывать тот факт, что в их конструкции, которая является сборно-разборной, присутствует резьба. Резьбовое соединение компрессионных фитингов может со временем ослабевать, поэтому его необходимо регулярно подтягивать. Конечно, самопроизвольно сниматься с трубы такой соединитель не будет, но герметичность стыка может нарушиться. Из-за данной конструктивной особенности соединять компрессионными фитингами можно только те участки трубопровода, к которым имеется прямой доступ.

Устройство компрессионного фитинга: контргайка, штуцер с уплотнителем и обжимное кольцо

Как монтировать компрессионный соединитель на металлопластиковую трубу? Сборка осуществляется по следующему алгоритму:

Сначала на подготовленный конец трубы надевают контргайку, а затем обжимное кольцо разрезного типа, изготовленное из металла.
Далее в отверстие в трубе вставляется штуцер, предварительно обработанный силиконовой смазкой.
Чтобы завершить установку и зафиксировать создаваемое соединение, контргайку накручивают на резьбовую часть корпуса сначала вручную (до упора), а затем с использованием рожкового или разводного ключа.

Монтаж резьбового фитинга

Таким образом, чтобы монтировать металлопластиковые трубы при помощи компрессионных соединительных элементов, не требуется использование специального оборудования. При этом создаваемые соединения отличаются высокой надежностью и герметичностью.

Более подробно познакомиться с тем, как соединять металлопластиковые трубы фитингом компрессионного типа, можно по соответствующему видео, которое несложно найти в интернете.

Обжимные

Обжимные фитинги для работы с металлопластиковыми трубами позволяют создавать неразъемные соединения, отличающиеся высокой надежностью и долговечностью. Соединительные элементы данного типа устанавливают в тех случаях, когда металлопластиковые трубы для водоснабжения или отопления планируется разместить под бетонной стяжкой или за гипсокартонными плитами. Прежде чем приступать к монтажу, следует выяснить, как работать с такими соединительными элементами, а также подготовить соответствующее оборудование для монтажа металлопластиковых труб.

Устройство обжимного фитинга

Итак, металлопластиковых труб монтаж с использованием обжимных фитингов выполняется в следующей последовательности:

Конец трубы обрезается строго под углом 90˚ к ее оси.
С внутренней части обрезанного конца изделия снимается фаска, для чего используется калибратор-развертка, а наружная часть очищается от заусенцев и выравнивается. Если специального калибратора под рукой нет, то для того чтобы снять фаску в трубе, можно использовать любую подходящую по размеру развертку.
На наружную поверхность трубы надевается обжимная гильза, а в ее внутреннюю часть до упора вставляется штуцер.
Работу по монтажу заканчивают тем, что обжимают металлическую гильзу при помощи специального инструмента.

Монтаж обжимного фитинга

Надвижные

Металлопластиковый трубопровод может монтироваться и при помощи фитингов надвижного типа.

Устройство надвижного фитинга

Чтобы осуществить сборку элементов трубопровода с использованием таких соединителей, необходимо выполнить следующие действия:

Конец трубы перед ее соединением с фитингом обрезается и подготавливается по стандартной схеме. Для этого также пользуются трубными ножницами, калибратором и разверткой.
Обработанный конец трубы после монтажа надвижной муфты обрабатывается экспандером и развальцовывается.
В отверстие в трубе вставляется штуцер соединительного элемента.
Муфта зажимается пресс-клещами и посредством надвигания соединяется со штуцером.

Соединение посредством надвижного фитинга является неразъемным

В результате монтажа создается надежное неразъемное соединение элементов водопроводного или отопительного металлопластикового трубопровода.

Технология монтажа и замены фитингов

Прежде чем приступать к процедуре монтажа, стоит нарисовать подробное схематическое изображение будущей трубопроводной сети, а также подготовить весь необходимый инструмент. Первое даст четкое понимание количества труб и соединительных элементов, второе – позволит не отвлекаться на поиски и не тратить лишнее время. Из инструментов под рукой следует иметь:

Труборез. Особый тип ножниц, позволяющих легко разрезать любые пластиковые трубы. Место среза получается ровным и строго перпендикулярным продольной оси трубы.
Калибратор. Устройство для восстановления формы среза, который, после разрезания, может оказаться слегка смятым или сплющенным.
Набор гаечных ключей.
Обжимные клещи для монтажа пресс-фитингов. Сам по себе инструмент достаточно дорогой, поэтому для разового применения имеет смысл взять его в аренду.

Подготовительный этап монтажа одинаков для любых видов фитингов и включает следующие этапы:

От бухты металлопластиковой трубы (изделия малых диаметров чаще продаются именно так) отрезаются куски требуемой протяженности. При этом учитывается небольшой (1-2 см) запас, который будет входить внутрь фитинга.
Край отрезка внимательно осматривается, и при необходимости выравнивается.
Снимается внутренняя и наружная фаска (для пресс-фитингов только внутренняя).
При помощи калибратора восстанавливается геометрия обрезанного края.

Дальнейший порядок монтажа непосредственно зависит от типа фитинга.

Компрессионный фитинг:

На подготовленный отрезок трубы надевается гайка и обжимное кольцо.
Конец трубы до упора вставляется в фитинг.
Далее, кольцо надвигается на фитинг.
На резьбу фитинга накручивается гайка и затягивается двумя гаечными ключами.

Пресс-фитинг:

На подготовленный край трубы надевается гильза, а на фитинг – прокладка.
Труба насаживается на фитинг до упора.
Обжимные клещи, настроенные на работу с трубой такого сечения, устанавливаются вплотную к краю фитинга, и с силой зажимаются.
После первого зажима инструмент проворачивается на 30-40 градусов и производится повторный обжим.
На правильно обжатом фитинге отчетливо видны две параллельные вогнутые полосы.

Монтаж пуш-фитинга производится путем проталкивания штуцера в конец трубы. Труба должна пройти до упора, что контролируется через специальные смотровые окошки в корпусе устройства. Об успешном закреплении изделия будет свидетельствовать щелчок. Конструкция пуш-фитинга допускает многократную сборку и разборку изделия.

После завершения монтажа трубопроводной системы, проводятся ее испытания, путем плавного увеличения подачи носителя. Если те или иные соединения дали течь, их необходимо подтянуть или переделать.

Пресс-фитинги

Фитинги обжимные

Для установки пресс-фитинга труба разрезается в месте стыка строго под углом 90 градусов. Отклонений от прямого угла быть не должно, это может не лучшим образом сказаться на герметичности и качестве соединения. Диаметр трубы проверяется калибром. Для подгонки с торца трубы снимается небольшая фаска. В целом, до этого этапа неразъемные соединения устанавливаются практически так же, как резьбовые. Дальше начинаются отличия.

На конец трубы устанавливается стальная гильза и фасонная часть соединительной конструкции. Гильза захватывается прессом обжимного инструмента. Рукоятки инструмента сводятся до упора. Все обжимные инструменты работают по одному принципу – до тех пор, пока процесс обжатия не завершится, ручки не расходятся.

Благодаря образованию полностью герметичной конструкции, пресс-фитинги могут использоваться для скрытой прокладки металлопластиковых труб. Они нашли свое применение в монтаже инженерных коммуникаций в жилых зданиях, когда производится укладка трубопровода непосредственно в бетонную стяжку или в стену. Для создания систем типа «теплый пол» они незаменимы. Помимо надежности соединения, обжимные элементы позволяют сократить расход труб и арматурных элементов, таким образом снижая общие расходы на монтаж коммуникаций.

Монтаж

Установка металлопластиковых труб своими руками процесс довольно занимательный и даже творческий. Теперь, когда вентили поменяны, перекройте подачу воды и приступайте к монтажу. За вентилем установите фильтр грубой очистки и тонкой очистки (не обязательно).

Фильтр грубой очисткиФильтр тонкой очистки

Они отличаются размером ячейки фильтра. Фильтром тонкой очистки многие пренебрегают, и зря. Именно он задерживает маленькие частички окалины с труб, которые, попадая в дорогие керамические смесители, способны вывести из строя гладкую поверхность керамических пластин.

Кроме того, именно он останавливает «мелочь», которая скапливается в фильтре на носике смесителя и уменьшает напор воды.

Далее установите счетчики, если их используете, и приступайте к разводке.

Если в квартире множество потребителей, которые подключены к воде параллельно, то воспользуйтесь коллектором.

Коллектор

Это устройство хорошо тем, что обеспечивает всем потребителям одинаковое давление, и можно смонтировать на каждое ответвление отдельный кран.

Немного ниже мы сможем увидеть металлопластиковые трубы монтаж видео наглядно. Полезно знать внутреннее устройство металлопластиковой трубы.

Структура металлопластиковой трубы

Как видите, она состоит из трех слоев: полиэтилен-алюминий-полиэтилен, между которыми находятся соединительные клеевые прослойки. Поэтому резка и монтаж соединений канализационных труб из металлопластика требует точности и аккуратности. Из видео ниже Вы увидите, как работать с трубой.

Монтаж металлопластиковых труб видео

Как видите, ничего сложного нет. Немного практики и все получится. Не забывайте перед монтажом фитинга обрабатывать снаружи и изнутри края среза трубы.

Иначе можно повредить резиновые уплотнители. А чтобы придать краю трубы идеально ровную круглую форму и подготовить к соединению обязательно пользуйтесь калибратором.

Важно: в процессе затягивания гайки при монтаже соединения можно легко «перетянуть». Когда соединение уже достаточно надежное, появится характерный треск

Это значит, что дальнейшее затягивание может просто испортить соединение.

Монтажные работы

Затягивается соединение с помощью двух ключей, один удерживает фитинг, другой затягивает гайку.

Также часто бывает нужно просто согнуть трубу, без применения фитинга. В таком случае Вам поможет специальная пружина, которая не даст трубе просто сложиться.

Пружина для изгибания металлопластиковых тру

Такие пружины могут быть как внутренними, так и внешними.

Такие изгибания используются монтажниками по максимуму, потому что:

Экономия на фитинге.
Нет риска протечек, т.к. нет соединения.

Если Вы планируете закрывать трубу коробом, то пользуйтесь таким приемом.

Теперь давайте посмотрим видео о том, как правильно соединять металлопластиковые трубы и фитинги.

Соединение металлопластиковых труб: видео

Трубу очень удобно крепить к стене с помощью специальных клипс.

Крепление трубы к стене

Такая клипса притягивается к стене, после чего в нее труба просто вставляется. Это очень быстро и удобно. Такие клипсы калибруются под диаметр трубы и поэтому держат очень хорошо.

Соединение металлопластиковых труб для водопровода своими руками

Правила выполнения монтажных работ:

Перед прокладкой трубопровода необходимо завершить сварочные и отделочные работы.
Бухты материала, транспортировавшегося в зимний период, рекомендуется перед раскаткой и нарезкой выдержать в течение 24 часов в отапливаемом помещении при температуре ≥ 10 °С.
Металлопластиковые трубы прокладывают скрыто в каналах, бороздах, шахтах. Для обеспечения удобного доступа к разборным соединениям по линии прокладки необходимо оборудовать смотровые отверстия в виде лючков или вентиляционных решеток.
Прокладку магистрали следует выполнять без натяга, свободные отрезки закрывать пробками во избежание попадания мусора в полость трубопровода.
Для прохода трассы через конструкцию стен следует предусмотреть пластиковые гильзы. Зазор между полимерным футляром заделывают мягким не впитывающим влагу материалом, допускающим смещение секции вдоль продольной оси.

Радиальные пресс-фитинги с обжимом пресс-гильзы

Радиальные пресс-фитинги появились позднее обжимных фитингов, но быстро стали очень популярными среди профессиональных монтажников. Подробнее о радиальных пресс-фитингах для металлопластиковых труб.

Достоинства радиальных пресс-фитингов:

Можно замоноличивать. Высокая надежность радиального пресс-соединения допускает использование радиальных пресс-фитингов для устройства системы теплых полов, скрытого монтажа в строительных конструкциях (стенах, полах)
Универсальность. Можно использовать трубы и фитинги разных производителей. Экономичность. Комплектная система получается дешевле, чем на других типах фитингов

Недостатки радиальных пресс-фитингов:

Требуется специальный инструмент. При монтаже радиальных пресс-фитингов необходимо использовать профессиональный дорогостоящий пресс-инструмент.
Однократное использование. При демонтаже места соединения пресс-фитинги удаляются вместе с трубой.
Заужение проходного сечения. Это приводит потере давления в системе вследствие высокого местного гидравлического сопротивления в радиальных пресс-фитингах.
Не походит для труднодоступных мест. Необходимо учитывать, что инструмент сложно использовать в труднодоступных местах.

Как соединить металлопластиковые трубы с металлическими

Для стыковки металлопластиковых трубопроводов с металлическими применяют фитинги с внутренней резьбой.

При этом на конце металлической трубы должна быть нарезана наружная резьба.

Монтаж соединения начинают с навинчивания фитинга на металлическую трубу.

Деталь должна садиться на резьбу плотно, для чего в ее канавки укладывают сантехнический лен, паклю или фторопластовый уплотнитель (ФУМ-ленту). Угадать с количеством уплотнителя с первого раза получается не у всех. Учтите, что передозировка чревата более неприятными последствиями, чем недобор, так как фитинг в этом случае может лопнуть. При недостатке же уплотнителя просто будет иметь место протечка, для устранения которой соединение придется переделать.

Неопытные домашние мастера могут упростить себе задачу по устройству трубных резьбовых соединений путем применения уплотняющей нити «Тангит Унилок».
При ее укладке гадать насчет необходимого количества не придется. Если же небольшой перебор все же случится, навинчиваемая деталь все равно останется целой.

Основные правила монтажа труб из металлопластика

Металлопластиковые трубы обладают высокой чувствительностью к механическим повреждениям, температурным воздействиям, плохо переносят прямое попадание ультрафиолетовых лучей. Поэтому открытая прокладка металлополимерных труб возможна только в тех местах, где исключено наличие этих факторов.

Чтобы без проблем осуществить ремонт металлопластиковых труб скрытой прокладки с винтовыми фитингами, необходимо предусмотреть в местах соединений смотровые люки. Эти элементы не должны иметь острых краев.

Через строительные конструкции металлопластиковые трубы прокладывают с помощью гильз. Между внутренней поверхностью гильзы и внешней стороной трубы должен быть зазор 3-5 мм, который создается с помощью мягкого негорючего материала, допускающего продольное перемещение трубы.

Поэтому при распаковке труб нельзя использовать острые предметы. Риски можно наносить только маркером или карандашом.

Для монтажа пресс-фитингов применяется надежное оборудование, исключающее создание некачественных соединений.

Монтаж металлопластиковых труб – видео материалы помогут вам справиться с этим процессом – должен осуществляться с применением подвесок и опор, предлагаемых производителями труб. При использовании металлических креплений трубу защищают прокладками из мягких материалов.

Для решения вопроса, как отремонтировать металлопластиковую трубу, можно выбрать один из вариантов:

для устранения течи необходимо вырезать кусок трубы, а новый установить с помощью соединительного фитинга;
при малой величине места протекания можно поставить только соединительный фитинг, не покупая новую трубу;
течь можно заделать с помощью установки фланца с прокладкой или замазать эпоксидным клеем или герметиком.

Металлопластиковые трубы являются наиболее универсальными среди полимерных труб, они надежны в эксплуатации, просты в монтаже и имеют эстетически привлекательный вид. Именно эти свойства объясняют рост их популярности.

Обжимной фитинг

Монтаж трубопровода с использованием обжимных фитингов можно произвести, имея в наличии всего два разводных ключа. Минимум инструментов и простота используемой технологии – главные достоинства данных фитингов. В любой момент их можно разобрать, поменять уплотнительные кольца и вновь установить в систему. Но они дороже, чем пресс-фитинги и требуют регулярного обслуживания – 1 раз в год на каждом фитинге подтягивается обжимная гайка, поэтому их устанавливают с открытым доступом. Особенно это относится к системам горячего водоснабжения и отопления, так как постоянные перепады температур в трубах приводят к ослаблению уплотнительных колец.

Устройство обжимного фитинга чуть сложнее, чем пресс-фитинга, и состоит из следующих частей:

Корпус из латуни;
Обжимное кольцо с разрезом;
Резиновая прокладка;
Накидная гайка.

Схема устройства обжимного фитинга

Рассмотрим, как по шагам поставить обжимной фитинг:

Отрезать и выровнять участки трубы заданных размеров.
Выполнить обработку срезов с помощью калибратора и развертки.
Выкрутить с фитинга накидную гайку и обжимное кольцо и одеть их на трубу.
Немного прокручивая, насадить край трубы на штуцер – торец трубы должен полностью упереться в кромку фитинга.
Закрутить гайку поверх кольца сначала вручную, затем используя два разводных ключа

Закручивать осторожно, чтобы не деформировалось кольцо.

Сравнение с другими способами соединения

Существуют несколько основных видов фитингов:

Радиальный и аксиальный пресс-фитинги, использующиеся преимущественно профессиональными монтажерами;
Пуш-фитинги, которые можно применять и самостоятельно, без специальной подготовки;
Обжимные – «ручные» – фитинги.

Для того, чтобы правильно выбрать соединительный инструмент, учитываются следующие параметры: каково назначение фитинга (что и на каком участке он будет соединять), цена, опытность в установке.

Пресс-фитинги (радиальный и аксиальный) продаются, как правило, по разумной цене, имеют высокую степень прочности, но требуют наличия некоторого опыта в установке. Пуш-фитинги наиболее эффективны при необходимости большого количества соединений. Их достаточно просто монтировать даже неопытным новичкам. Но, с другой стороны, такие фитинги часто используются опытными монтажниками при необходимости завершить крупный объект в сжатые сроки.

Обжимный фитинги идеально подходят для подсоединения к радиаторам и прочему инженерному оборудованию. Их используют в своей работе как профессионалы, так и неопытные монтажники.

Обжимные фитинги для металлопластиковых труб: конструкция и правила соединения
