Печь для гаража своими руками: самодельные печки и схемы их изготовления

Общие принципы работы печи для гаража или дачи на отработке

Суть процесса проста: поскольку само по себе масло не столько горит, сколько чадит, его нужно нагреть до температуры кипения и поджечь выделяющиеся пары. Соответственно, нужна емкость для подогрева масла, точки подачи воздуха и камера дожигания. Ну и, разумеется, дымоход.

На схеме ниже показан принцип устройства самой простой печи с квадратным топливным баком.

Итак:

  • в топливный бак, он же топка, заливают отработку примерно на ½…2/3 объема. Больше нельзя – либо в процессе закипания масло выплеснется, либо просто не образуется достаточного количества горючих паров;
  • после того, как топливо немного отстоится в баке и даст определенное количество испарений, поджигают содержимое. Это делают с помощью «факела» — горящей лучины, ветоши (лучше тоже промасленной), бумаги. Далее отверстие для заливки закрывают и не открывают больше до момента догорания топлива;
  • при нагреве масло начинает выдавать все больше и больше паров, они поднимаются в зону дожига, смешиваясь по пути с вторичным воздухом. Поскольку нагретые пары гораздо выше по температуре, чем окружающий трубу воздух, кислород втягивается в отверстия очень активно, способствуя повышению температуры горения. Тягу можно регулировать с помощью заслонок, тем самым увеличивая или уменьшая интенсивность горения паров;
  • нагрев окружающего помещения происходит благодаря теплообмену между раскаленной камерой топки, трубы, камеры дожига и воздухом. Чтобы устройство дольше отдавало тепло, ставят заслонку между камерой дожига и дымоходом, уменьшая скорость удаления нагретых и горящих паров.

Для равномерности процесса камеру дожига и топку делают примерно одинакового размера (объема).

Если печь выполнена правильно, пламя имеет бело-голубой цвет. Соответственно, температура горения составляет 1000 градусов Цельсия и выше. Если пламя имеет золотисто-оранжевые, красноватые тона, температура горения явно недостаточна – слабая тяга, малый нагрев отработки, проблемы конструкции в целом. При бело-голубом пламени образующаяся в процессе горения сажа частично сгорает, не доходя до дымохода, что заметно уменьшает необходимую частоту чистки дымовых каналов.

Вне зависимости от того, насколько правильно сконструирована и выполнена конструкция, сажа и копоть в ней будут образовываться обязательно, а на дне емкости для топлива будет скапливаться негорючий осадок. Поэтому необходимо делать печь по максимуму разборной – это заметно облегчит ее чистку.

Особенности устройства дымохода

Длина дымохода в данных печах принимается не менее 4 м. Это необходимо и для создания должной тяги, и для качественного удаления отходов горения

Важно также устройство качественной вентиляции в отапливаемом помещении, поскольку часть продуктов сгорания так или иначе оказываются не в дымоходе, а внутри комнаты

Диаметр дымовой трубы принимается не менее 100 мм, причем наличие колен, поворотов, сложной формы крайне нежелательно – чистка дымохода необходима гораздо чаще, чем у обычных печей, поскольку топливо дает большое количество сажи.

Оптимальный вариант установки буржуйки – строго под лазом в крыше, через который будет выведена дымовая труба. В этом случае вертикальное положение дымохода обеспечит стабильную тягу и легкую прочистку. Наружную часть трубы обязательно утепляют. Если этого не сделать, на внутренних стенках будет осаживаться конденсат, смешанный с недогоревшей сажей, быстро сужая проход для дыма.

Инструкция по возведению

Кирпичная печь в гараж своими руками возводиться довольно быстро, если подойти к работе ответственно.

Начинают работы с решения важных моментов:

  • подбора оптимальных размеров будущей конструкции. Чтобы отопить гараж на одну машину, подойдет печка размером 60х60 см. Ее стенки будут состоять из 2-х кирпичей.
  • выбора места установки. Размещают кирпичную печку у задней стенки помещения, так как именно там она не будет мешать заезду автомобиля;
  • оценки необходимости организации фундамента. Он потребуется только для печки, вес которой превысит 750 кг. Для менее тяжелых конструкций заливать фундамент не нужно;
  • выбора оптимальной толщины швов печи.

При использовании обычных кирпичей печная кладка должна иметь швы толщиной 5 мм, при применении шамотных – 3 мм. Будет надежным и долговечным таким образом кирпич сложенный.

Как сложить печь из кирпича без помощи опытного печного мастера? Об этом расскажем далее.

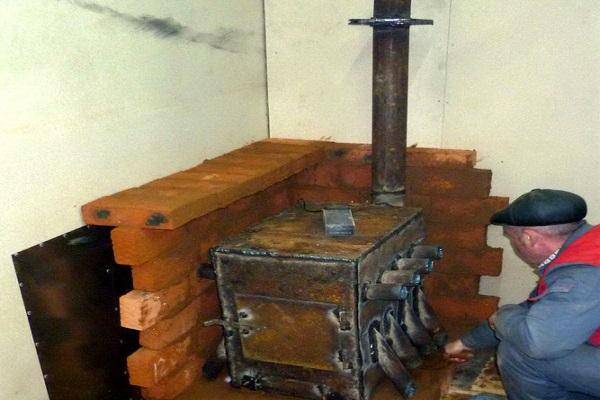

Самодельная печь-буржуйка медленного горения

Изготовить печь для отопления гаража проще всего из металла, сделав так называемую буржуйку. Для этого потребуется листовой металл, металлическая бочка или труба. Для агрегата в виде куба желательно задействовать лист из металла. Если предпочтение отдано цилиндрической печке, используют трубы или бочки (детальнее: «Печь буржуйка своими руками — варианты изготовления»).

Вывод для дымоходной трубы желательно сделать сверху, но в ряде случаев удобнее будет с задней стенки. Но в таком случае нужно позаботиться, чтобы угол клона дымохода составлял не меньше 30 градусов. Для эффективного обеспечения отвода отработанных газов лучше всего использовать металлическую трубу, диаметр которой равен 120 миллиметров и более.

Дымоходную трубу, когда создается самодельная печь для гаража, на первых метрах нужно делать толщиной 2-3 миллиметра. Дело в том, что более тонкий металл при очень высоких постоянных температурах очень быстро прогорит.

Под топкой следует обустроить место для золы. С этой целью используют металлическую горизонтальную пластину, на которой имеются прорези. Их параметры зависят как от вида используемого топлива, так и от того, какие имеет размеры самодельная печка в гараж. Для небольшого теплоагрегата, функционирующего на мелких дровах и угле, размеры прорезей должны составлять около 10-12 миллиметров. Что касается большого дровяного прибора, нужно сделать прорези не меньше 40 миллиметров.

Съемный ящик размещают перед перегородкой, его периодически очищают от золы по мере ее накапливания. Для изготовления такой емкости применяют 3-миллиметровую листовую сталь. С целью повышения КПД печки-буржуйки к ее бокам нужно приварить металлические 5-миллиметровой толщины пластины. Таким образом, удается увеличить площадь соприкосновения между воздухом и нагревательным устройством. В результате такого усовершенствования помещение прогревается быстрее.

Требования к гаражной печи на дровах

Выбрать лучшую печь для гаража невозможно – каждый автовладелец выбирает ее, исходя из собственных предпочтений, возможностей и других факторов. Но любая устанавливаемая в гараже печь должна отвечать следующим критериям:

  • Печь должна быть безопасна в эксплуатации.
  • Должна присутствовать возможность регулировать температуру в помещении гаража.
  • Монтаж должен быть максимально легким и простым.
  • Облуживание печи не должно требовать специальных навыков и знаний.
  • Печь должна иметь высокий уровень теплоотдачи и КПД.
  • Размеры печи должны быть небольшими.
  • Стоимость топлива должна быть невысокой.
  • Печь или материалы для ее установки не должны стоить дорого.

Дровяная печь соответствует всем этим параметрам, поэтому имена она может являться оптимальным решением для оборудования гаража. Ее работа не зависит от каких-либо дополнительных устройств. Автономность позволяет поставить печь на дровах в любом гараже, находится он в гаражном комплексе или возле частного дома.

Подготовительные работы

Подготовительные работы предполагают:

  • определение размеров будущего устройства;
  • выбор материала;
  • место расположения прибора.

Только после этого приступают к основным работам.

Чертежи и размеры

Каждый элемент конструкции предварительно продумывают, определяясь с размерами:

Важно подобрать правильного диаметра трубу. В чертежах отмечают, что ее диаметр должен быть больше в 2,5 раза объема топки

Объем топки измеряется в литрах, а объем трубы измеряется в миллиметрах.
Желательно вокруг печки на расстоянии 60 мм устанавливать металлический экран. В результате тепло будет сохраняться дольше. Кроме этого, подобная конструкция убережет от пожара.
Под печкой обязательно следует отделать пол. Устанавливают металлический лист, который должен выступать на 50 см со всех сторон отопительного прибора. Пренебрегать данным этапом не стоит. Лист из металла убережет от пожара и сохранит тепло.
Дымоход состоит из двух частей: вертикальной (1 метр) и наклонной или полностью горизонтальной (3-4 метра).

Учитывая эти размеры, получится соорудить безопасную и полезную обогревательную конструкцию для гаражного помещения.

Пошаговая инструкция изготовления своими руками

Традиционная печь состоит из железной емкости с дверцей и трубой для выхода дыма, которая выводится наружу помещения. Все разновидности могут выполняться из подручного материала, но основные элементы будут одинаковыми.

Классическая из кирпича

Кирпичная буржуйка в гараже устанавливается обязательно на фундамент:

  1. Для фундамента нужно вырыть яму, засыпать ее слоем песка и щебенки. Затем заливают слои цементным раствором. Застывший цемент покрывают гидроизоляционным материалом.
  2. Первые два кирпичных ряда укладывают горизонтально.
  3. Начиная с третьего ряда формируют отверстие для топки и устанавливают колосник.
  4. На уровне с 3 по 6 ряд формируют пространство для закладки дров.
  5. Затем несколько рядов выполняют в горизонтальной кладке.
  6. Девятый, последний ряд, выкладывают ребром.
  7. На последнем этапе устанавливают дымоход и дверцы.

Печь из кирпича отличается долговечностью, не требует ремонта, быстро согревается и долго не остывает. Печное тепло распределяется равномерно, и помещение не остывает длительное время.

Из молочного бидона

Если следовать рекомендациям инструкции, то изготовить печь из молочного бидона не составит труда:

  • подготавливают и очищают емкость (она служит основой для топки);
  • проделывают отверстие для топки;
  • когда будут приварены петли, устанавливают дверцу;
  • ближе ко дну емкости проделывают отверстие (диаметром 11 см) для дымохода;
  • внутрь бидона устанавливают колосник, который делают из проволоки;
  • на последнем этапе приваривают дымоход.

Готовую печку устанавливают в подготовленном месте и обкладывают огнеупорным кирпичом, который защитит от пожара и повысит теплоотдачу.

Из газового баллона

На предварительном этапе делают приблизительный чертеж изделия с определением размеров деталей:

  1. С помощью яркого маркера на поверхность баллона наносят разметку в том месте, где предполагается вырезание отверстия для дверцы, топки и поддувала. Топка находится приблизительно посередине конструкции. Поддувало размещают в нижней части под дверцей топки.
  2. Чертят линию, которая будет проходить между двумя дверцами. Болгаркой разрезают баллон по намеченному пунктиру.
  3. Для дальнейшей работы нужны железные прутья диаметром 15 мм. Из них делают решетку и приваривают к нижней, разрезанной части баллона. После этого снова части баллона приваривают между собой.
  4. По обозначенным линиям с помощью болгарки делают отверстия для дверок. Приделывают петли и устанавливают дверцы.
  5. На последнем этапе делают дымоход. Болгаркой срезают верхнюю часть баллона и к месту приваривают трубу диаметром 11 см. После чего трубу выводят на улицу, проделывая отверстие в стене или крыше.

Для повышения стойкости на поверхность баллона можно нанести слой термостойкого состава.

Делаем буржуйку на отработке

Солярка и отработанное машинное масло – очень калорийное топливо. Если оно достается вам недорого, то нет смысла связываться с дровами и углем, проще изготовить надежную печь – капельницу. Ее принцип действия заключается в сжигании отработки, капающей внутрь раскаленной чаши. Причем по пути жидкое топливо успевает прогреться, так как проходит через маслопровод, встроенный внутрь трубы – дожигателя. Устройство буржуйки капельного типа подробно изображено на чертеже.

Для эффективного сгорания масла воздух в печку нагнетается с помощью вентилятора, а отработка течет естественным образом из бачка, подвешенного к стене рядом с отопителем. Другой вариант – принудительная подача горючего путем создания давления в топливной емкости (например, ручным насосом).

В качестве корпуса печи может выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см. Изготовление масляной буржуйки своими руками – задача несложная, главное, правильно сделать отверстия и прорези в дожигателе и проложить топливопроводную трубку к чаше, установленной на дне. Полное руководство по сборке представлено в другой нашей статье. Ближе познакомиться с работой отопителя вы можете из видеоролика:

Недостатки

Чертеж печи для гаража

Перед началом работы важно изучить недостатки кирпичной печи для гаража. Опишем их подробно:

  1. Длительное время нагрева конструкции. Этот факт влечет за собой невозможность оперативно протопить пространство до комфортной температуры воздуха.
  2. Необходимость ручного труда. Невозможно достичь полной автоматизации такого агрегата. Его все равно придется растапливать своими руками каждый день, иначе температура внутри помещения быстро станет минусовой.
  3. Риск падения КПД изделия. Такая ситуация возможна, если внутри помещения не налажена качественная вентиляционная система.
  4. Существенные затраты на строительные и отделочные работы. Средняя стоимость строительного кирпича составляет 7 рублей/штука, более высокого качества огнеупорный вид стоит 35 рублей/штука. При желании придать печи привлекательный вид можно воспользоваться печным облицовочным кирпичом, что повысит уровень расходов еще больше.

Выбор печи

Гараж — помещение особенное. Нужно соблюсти некоторые требования, чтобы обеспечить должное качество отопления:

  • небольшие размеры;
  • варианты использования отопления на твердом или жидком топливе;
  • возможность быстрого разогрева;
  • длительное поддержание нужной температуры гаражного помещения;
  • легкая для самодельной сборки конструкция;
  • низкая стоимость используемых материалов;
  • удобство обслуживания.

Исходя из этих требований, печниками рекомендуются следующие виды печей:

  1. кирпичная печь для гаража, работающая на твердом топливе;
  2. металлическая буржуйка, также работающая на твердом топливе, обычно изготавливаемая из газового баллона;
  3. металлическая, в качестве топлива использующая отработанное масло;
  4. дровяная печь длительного горения.

После выбора типа агрегата, необходимо набросать чертеж или найти его в сети Интернет, а также, для большей наглядности, просмотреть видео-инструктаж. Теперь предлагаем к рассмотрению все варианты изготовления печей для отопления гаража.

Экономичные и энергоэффективные печи для гаража на отработке

Печь на отработанном масле считается наиболее экономной, так как исключает дополнительные затраты на топливо. Если правильно рассчитать материалы и четко следовать инструкции по изготовлению, то она не будет дымить и чрезмерно загрязнять воздух. Предусмотрена работа таких печей на трансмиссионном, машинном или трансформаторном масле. По такому же принципу функционирует дизельная печь для гаража.

В конструктивном плане агрегат представляет собой две емкости, которые соединены между собой перфорированной трубой, имеющей множество отверстий. Если принято решение в пользу установки в гараже печи на отработке, то необходимо, чтобы она соответствовала таким требованиям:

  • предельная масса – 30 кг;
  • вместительность – до 12 л;
  • стандартный размер – 70x50x30 см;
  • средний расход топлива – 1 л/час;
  • диаметр трубы вытяжки – 100 мм.

Печь для гаража на дровах из двух газовых баллонов очень экономна и проста в обслуживании

Соорудить такую конструкцию достаточно просто. Для создания не понадобятся форсунки и капельницы, поэтому для ее изготовления не нужны особые знания, умения или опыт.

Непосредственно для изготовления печи потребуются такие материалы:

  • труба из стали;
  • две металлические емкости;
  • стальной уголок.

Емкостью может послужить корпус старого негодного компрессора холодильника или же баллон газовый. Печь для гаража на отработке должна изготавливаться из материала толщиной не менее 4 мм, так как предполагается нагрев до 900 °С, поэтому тонкий металл просто-напросто прогорит.

Последовательность изготовления печки в гараж, функционирующей на отработке

Печь для гаража на отработке выгодна при наличии больших его запасов

Процесс создания данного вида печки в гараж своими руками включает такие этапы:

  1. Установку нижней емкости на ножки. С этой целью из металлического уголка производят детали размером 20 см, на которые и приваривают емкость в горизонтальном положении.
  2. Вырезание отверстия посредине нижней части корпуса, которая служит топкой и топливным бачком, приваривание к нему вертикальной трубы, соединяющей обе емкости. Желательно, чтобы верхняя часть снималась. Это нужно для проведения чистки горелки.
  3. Просверливание приблизительно десятка отверстий в трубе на полуметровой высоте. Первое отверстие должно располагаться как минимум в 10 см от основного корпуса печи.
  4. Изготовление отверстия на верхней части топочной емкости для заливки масла и крышки, которая поможет регулировать уровень нагрева помещения и сам процесс горения.
  5. Приваривание патрубка на верхней емкости.
  6. Сооружение трубы вытяжки из оцинкованной стали длиной как минимум 4 метра и ее крепеж на патрубке.

Презентабельный вид гаражной печи придаст покраска. С этой целью используют смесь из силикатного клея, помелённого мела и пудры алюминия.

Недостатки печи для гаража на отработке, особенности эксплуатации

Пользоваться такой печкой, во избежание аварийных ситуаций, необходимо в соответствии с четкой инструкцией. Для этого, пользуясь нижним отверстием печи, в топливный бак необходимо вложить небольшое количество бумаги для растопки. Далее заливается приблизительно 1 литр отработанного масла. Бумагу поджигают и выжидают пару минут, пока масло не закипит. Когда масло начнет медленно гореть, его необходимо по мере необходимости подливать в количестве 3-4 литров.

Несмотря на массу преимуществ данного вида печей для гаража, необходимо упомянуть и об их недостатках, в частности:

  • очень длинный дымоход, который должен быть не менее 4 метров в высоту;
  • требуется, чтобы устройство дымохода было строго вертикальным, без изгибов и горизонтальных участков;
  • емкости для масла и дымоход необходимо регулярно чистить – приблизительно раз в неделю.

Расход масла в печи на отработке регулируется заслонкой подачи воздуха и составляет 0,3 — 1 л. в час

К процессу создания системы отопления в гараже необходимо подойти ответственно, чтобы такие конструкции, как котел на отработке, печь из кирпича, буржуйка своими руками, были выгодны и приносили максимум тепла. Следует учесть, что за экономными вариантами необходимо тщательно ухаживать, а кирпичные конструкции требуют определенного времени на растопку. Для создания металлической печи длительного горения потребуются определённые навыки и знания. В то же время любой из рассмотренных вариантов при условиях правильного сооружения и при соблюдении правил эксплуатации сделает гараж теплым и комфортным.

Другие варианты печей

Конечно, далеко не все выбирают буржуйки.  Многие автовладельцы в поисках самых экономных способов обогрева гаража зимой останавливаются на вариантах, работающих на отработке или от газовых баллонов. Несмотря на то, что схема работы таких печей приблизительно схожа, все же остановимся подробнее на альтернативах, чтобы вы смогли выполнить проект своими руками без какой-либо помощи специалистов.

На отработанном масле

Главное отличие такой конструкции от стандартной буржуйки — она состоит из 2 камер. Их между собой соединяют металлической трубой с отверстиями: из них как раз и выходит пламя.

  • нижняя камера — предназначен для отработанного топлива, здесь оно сгорает и превращается в газ;
  • верхняя камера — для смешивания образовавшегося газа с воздухом, чем оптимальнее конструкция — тем лучше теплоотдача.

Порядок работы:

  1. берем листовой металл и придаем ему нужную конфигурацию, этот этап можно пропустить, если у вас есть готовая круглая либо прямоугольная металлическая емкость;
  2. делаем из него нижний отдел, в который заливается отработанное топливо, изготавливаем заслонку, чтобы можно было регулировать поступающий в камеру воздух;
  3. приделываем ножки снизу из толстой проволоки или любого подручного материала — обеспечат устойчивость печи;
  4. в отверстие сверху вставляем перфорированную трубу с толстыми металлическими стенками — она служит опорой для верхнего отсека и постоянно подвергается воздействию высокой температуры, поэтому должна быть надежной;
  5. для изготовления верхней камеры берем металлическую заготовку цилиндрической формы;
  6. финальный штрих — дымоход, устанавливается сверху.

Длительного горения

Такую печь легко изготовить из старого газового баллона. Либо металлической бочки с прочными стенками. Обязательные условия:

  • цилиндрическая форма;
  • вертикальное расположение.

Для изготовления необходимо сварить между собой металлический круг, выполняющий функцию груза, и небольшую трубу. Они помещаются непосредственно в заготовку и обеспечивают равномерное горение топлива за счет стабильной подачи воздуха.

Сверху должна быть установлена съемная крышка, а дым выходит по трубе из верхней боковой стороны. Хорошо, если получается приварить ручки — удобство!

Дрова, опилки и любой другой вид твердого топлива закладываются как в камеру первичного сгорания — самый низ цилиндра, так и непосредственно на металлический круг. Длительного горения такие печи называют как раз из-за того, что используемая для растопки древесина медленно тлеет и выделяет газ, который и сгорает в верхней части, обеспечивая нужный уровень тепла.

Кирпичная

Пожалуй, самый трудоемкий и далеко не всегда оправданный вариант, который подкупает эстетичным внешним видом и высоким КПД.

Для того, чтобы придать конструкции устойчивость и повысить пожаробезопасность, необходимо возвести фундамент.

Кирпичная кладка тоже осуществляется по специальной схеме, чтобы повысить прочность до максимального уровня. Для склейки используется глиняный раствор, а швы между фрагментами достигают 1,5 см.

Также придется изготовить топочную и поддувальную дверцы. Для золы необходимо поставить решетку. Не забудьте про чугунную панель: на ней и будет размещено твердое топливо. Конечным пунктом выглядит выполнение задвижки, но это мелочь в сравнении с тем, что предстоит выполнить до.

Вам в помощь чертежи уже опробованных на практике проектов.

Как отобрать энергию у дымохода и приготовить в мастерской горячую воду

Протянутый вдоль стены на верхнем уровне дымоход по разным оценкам увеличивает отдачу тепла на  8 – 15%, т.е. поднимает КПД процентов на 6 -7 в среднем. Но для многих подобная конструкция не удобна – загромождает гараж, а также и не дешева, — т.е. представляется не стоящим мероприятием.

Но зато многие владельцы мастерских, да и гаражей тоже, поддерживают идею наличия теплой воды, которой можно помыть что либо, а также помыть руки или даже принять душ…

Бак с патрубком для прохода дымовых газов вставляется между печью и дымоходом, забирает энергию у газов, греет воду, повышает в целом КПД устройтсва. Остается только согласовать диаметры дымового патрубка на печке и т.д.

Но этот участок дымной трубы может собирать и росу, поэтому может сильно загрязняться…

Сделать его также своими руками не представляет большей проблемы, чем сделать саму печку.

Это интересно: Обзор печек для дачного домика: распишем по пунктам

Основные типы

Гаражные печи на дровах различаются по типу их устройства. Основными вариантами являются:

  1. Прямоугольные металлические печи-буржуйки. Они бывают горизонтального и вертикального типа. Подобные агрегаты элементарны в изготовлении, дешевы, их легко обслуживать.
  2. Печь из газовых баллонов или старых бочек. Также существуют в двух исполнениях – горизонтальном и вертикальном. В отличие от предыдущего типа, они чаще всего изготавливаются вручную, с помощью сварки и газовой резки. Их минусом можно назвать отсутствие устойчивой варочной поверхности, т.к. в сечении они круглые. Однако, существуют заводские аналоги, в которых такая поверхность предусмотрена.
  3. Печь для гаража длительного горения на дровах. Основным отличием такой печи от буржуйки является то, что дрова в ней не горят, а медленно тлеют. Это достигается с помощью специального шибера и системы продухов, которые регулируют доступ воздушной смеси к топливу.
  4. Кирпичная печка для гаража. Хорошо подходит для тех гаражей, которые построены из кирпича. В противном случае, теплопотери будут весьма значительными, а рентабельность такого устройства будет низкой. Ее плюсами являются пожаробезопасность и габариты, которые владелец гаража может сделать любыми, исходя из его нужд и предпочтений.
  5. Булерьян. Самый дорогостоящий вид железной печи для гаража. Она обладает массой достоинств, таких как: высокий КПД, возможность работы на любом твердом топливе, долгое время работы. Эта хорошая печь на дровах для гаража пользуется заслуженной популярностью в нашей стране.
