Как крепить бойлер на стены из разных материалов

Виды водонагревателей

В системе с одноконтурным котлом для нагрева воды используется бойлер

Бойлеры классифицируются на основе вида применяемой энергии и принципа действия. Накопительный агрегат содержит внутри бак с ТЭНом, в котором нагревается заданный объем воды. Достоинства заключаются в долговечности и экономной работе, а недостатки проявляются в большом весе, габаритах и необходимости ожидания нагрева жидкости.

Водонагреватели бывают:

  • электрические;
  • газовые;
  • косвенного нагрева.

Проточные модели нагревают воду перед впуском в смеситель. Крепится такая модель на водопроводной трубе и работает как теплообменник, пропускающий жидкость произвольным потоком. Холодная вода нагревается до кипятка за несколько секунд и в кран поступает горячая.

Газовый

Бойлеры на газе почти всегда выполняются в проточном варианте и содержат внутри теплообменник из медных плоских элементов, которые отдают энергию водной трубке. Горелки располагаются под нагревателем и передают тепло на пластины. Коллектор использованных газов находится над теплообменником, собирает их и направляет в дымоотвод посредством естественной тяги или принудительного вентилирования.

Электрический

Источник тепла в виде ТЭНа размещается внутри или под встроенной емкостью с водой. Водонагревательный бак защищается теплоизоляционным слоем из поролона или полиуретана и кожухом. Спереди находится управляющий пульт для регулировки температуры.

Нагретая вода в баке замещается холодной при разборе из крана. Если запас теплой жидкости заканчивается, нужно ждать, пока прибор прогреется. Датчик координирует температуру и включает ТЭН при снижении показателя ниже установленной нормы.

Газовый бойлер Электрический бойлер

С косвенным нагревом

Вода греется за счет энергии, производимой котлом

Оборудование работает зимой от энергии, вырабатываемой отопительным котлом на газе, электричестве или угле. Агрегат подает горячую воду на несколько водоразборных точек, благодаря высокой производительности. Представляет собой цилиндрический бак из металла, защищенный теплоизоляцией.

Внутри емкости находится:

  • теплообменник в форме змеевика (трубки), по которому идет антифриз или вода из системы отопления;
  • магниевый анод для предохранения внутренностей от коррозии;
  • термостат для координирования температуры и запуска;
  • клапан предохранения от опасного давления.

Как установить проточный напорный водонагреватель

Приготовьте инструменты и материалы

  • Водонагреватель;
  • перфоратор или ударная дрель;
  • сверло по бетону;
  • сверло по керамике;
  • уровень;
  • молоток;
  • гаечные ключи;
  • отвёртка;
  • рулетка;
  • карандаш;
  • дюбели или шурупы;
  • ФУМ-лента;
  • 2 гибких шланга;
  • 2 тройника диаметром ½ дюйма;
  • 2 крана Ду15;
  • кабель ПВС 3 × 4;
  • дифавтомат 25 А.

Выберите место установки

В отличие от компактных безнапорных моделей, напорные проточники способны обеспечить горячей водой сразу несколько точек. Их можно устанавливать в любом месте, исходя из возможности подключения к водопроводу, но лучше ближе к прибору, где горячей водой будут пользоваться чаще всего.

В условиях квартиры для этого подходит пространство под мойкой, в нише с коммуникациями в санузле или просто на одной из стен рядом с трубами холодной и горячей воды. Главное — исключить попадание брызг на корпус и обеспечить свободный доступ к нему на случай ремонта.

Закрепите водонагреватель

Используя шаблон из комплекта, разметьте и просверлите перфоратором отверстия для крепления водонагревателя. Вставьте в них дюбели и надёжно зафиксируйте проточник на стене с помощью шурупов. Проверьте уровнем, что прибор установлен ровно по горизонтали и вертикали.

В некоторых моделях сначала придётся снять переднюю панель, чтобы установить водонагреватель на монтажную планку. После подключения к водопроводу и электричеству её нужно будет вернуть на место.

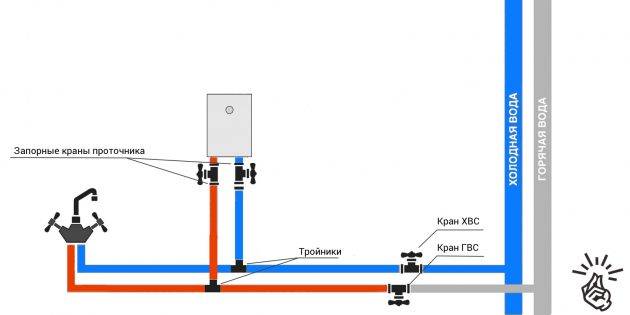

Подключитесь к водопроводу

Как и бойлеру, напорному проточному водонагревателю нужно подать на вход холодную воду сразу от стояка или любого места квартирой разводки, а к выходу подключить гибкий шланг для соединения с линией горячей воды за краном стояка ГВС.

Установите на штуцеры проточника шаровые краны для отключения прибора при необходимости. Уплотните резьбу с помощью ФУМ-ленты. На трубы холодной и горячей воды поставьте тройники и соедините их выходы с соответствующими кранами на водонагревателе гибкой подводкой.

Подключитесь к электросети

Первым делом убедитесь, что выделенной на квартиру мощности достаточно для работы выбранного водонагревателя. Её должно хватать с запасом, иначе при нагреве воды будут отключаться автоматы.

Из-за большой мощности напорные проточники обычно подключаются не в розетку, а сразу к электрощиту через дифавтомат соответствующего току номинала. При этом используется трёхжильный кабель сечением 4 или 6 мм².

Сделайте пробный запуск

Закройте кран на стояке горячей воды и откройте запорные вентили на водонагревателе. Включите горячую воду на ближайшем смесителе и подождите несколько секунд, пока она не потечёт стабильным потоком без рывков.

Подайте питание на автоматический выключатель водонагревателя и активируйте нагрев. Откройте горячую воду и убедитесь, что всё работает.

https://technosova.ru/klimaticheskaja-tehnika/vodonagrevatel/kreplenie-k-stene/ https://homemasters.ru/forums/topic/30947-kreplenie-vodonagrevatelya-na-derevyannuyu-peregorodku-trebuetsya-sovet/ https://domastroevo.ru/stati/kak-povesit-boyler-na-derevyannuyu-stenu-kak-zakrepit-vodonagrevatel-na-derevyannoy-stene https://domastroevo.ru/stati/kak-povesit-boyler-na-derevyannuyu-stenu-kak-zakrepit-vodonagrevatel-na-derevyannoy-stene https://lifehacker.ru/ustanovka-vodonagrevatelya/

Особенности крепления водонагревателя бойлера на стену

При покупке накопительного бойлера у хозяина возникает две проблемы: как подсоединить и как закрепить к стене. Чаще второе действие сопровождается большим количеством вопросов. Это связано с материалом стены. Надежное крепление водонагревателя можно обеспечить только на твердом и прочном основании. Стены из мягкого материала требуют установки дополнительных крепежей.

Варианты крепления на стены из разных материалов

От накопительного водонагревателя даже с баком емкостью 100 л нагрузка на бетон не страшна. Такая стена считается идеальной опорой. Как закрепить нагреватель воды большого объема к элементам конструкции здания из других материалов, сейчас постараемся выяснить.

Бетон

Для вкручивания анкера в бетон можно использовать даже пластиковый дюбель, вбитый внутрь просверленного отверстия. Удержит тяжелый бак, заполненный водой, шпилька с цангой. На стену из рыхлого бетона лучше закрепить щит.

Необходимые для работы инструменты

Быстро дюбелями на бетонной стене закрепить бойлер поможет строительный пистолет. Во всех других случаях потребуются следующие инструменты:

  • ударная электродрель или перфоратор с функцией сверления;
  • молоток;
  • болгарка с отрезным диском по металлу в случае изготовления рамки или стоек;
  • уровень, карандаш, рулетка;
  • гаечные ключи, пассатижи.

Из материалов понадобятся крепежные элементы, подходящие к материалу стены. Для самодельной конструкции готовят длинные шпильки с гайками и широкими шайбами, листовой металл толщиной 4 мм, профильную трубу.

Монтажные работы

Выбирают место монтажа накопительного нагревателя как можно ближе к водоразборным кранам и электрощиту. Водонагреватель не должен занимать полезное пространство. После проверки прочности, по стене рисуют разметку, сверлят отверстия, вбивают пластиковые дюбели или монтируют самодельный щит.

Сзади у бойлера имеется крепежная пластина с проушинами. В отверстия вставляют анкер и закручивают его в пластиковый дюбель. Если применялись крюки, то бойлер просто навешивают проушинами. При использовании шпилек, крепежную пластину прижимают гайками.

По окончании монтажных работ подсоединяют выходные патрубки к водопроводу, пробуют наполнить бак водой и проверяют, как надежно он закреплен.

Особенность конструкции

Водонагреватели могут быть разных размеров и габаритов, поэтому нужно учитывать особенности конструкции перед тем, как начать вешать конструкцию на стену. Накопительные приборы также могут отличаться по весу. Большой размер – это еще не показатель. К примеру, бойлера от компании Аристон имеют компактные визуальные характеристики, но всегда обладают внушительным весом.

Поэтому нужно разделить бойлеры по типу, в итоге получается:

  • Газовый водонагреватель, который всегда подключается к магистрали или баллону. Популярный вариант, но не очень практичный из-за своих требований. Основное – наличие дымохода, который сможет выходить за пределы дома.
  • Электрический водонагреватель, который может работать от домашней электросети. Зачастую его устанавливают в квартирах из-за этого преимущества. Дымоход не требуется, ведь нет продуктов сгорания, что является еще одним плюсом.
  • Нагреватели с косвенным нагревом. Всегда оснащаются теплообменниками, которые нужно подключить непосредственно к своей системе отопления.

Что общего между всеми этими моделями? Есть одна деталь – накопительная емкость. Она выглядит как бак, но по весу значительно превосходит этот предмет. Когда он наполняется водой, то становится действительно неподъемным. Поэтому размеры бака являются важным нюансом перед тем, как прикрепить конструкцию к стенке. Нужно учитывать габариты, вес, визуальные характеристики и особенности ёмкости.

Насчет элементов крепления возникает большое количество вопросов, но волноваться не стоит. Любая модель, любого бренда, сразу продается с ними в комплекте. Если прибор напольного вида, то установиться его очень легко. Если настенный – возникает много проблем. Нужна прочная стена, которая сможет выдержать вес. Если навесить тяжелый бойлер на очень тонкую стену, она может просто не выдержать.

Каждый настенный бойлер имеет особенность – он заранее оснащается специальными монтажными проушинами. Это делается для того, чтобы прибор был установлен правильно. В комплекте можно найти специальные стальные крючки. Иногда их нет, приходиться докупать недостающую деталь на рынке. Основная особенность – диаметр отверстия в проушине должен соответствовать диаметру самого крючка.

Специальный крючок и отверстие для его крепления

Когда в гостиной лежит бойлер, и стена для установки уже выбрана – нужно немного разобраться в самой конструкции. Сделать это может даже человек без опыта, не нужно быть профессиональным установщиком водонагревателей. Несмотря на отличия в размерах и конструкции, большинство бойлеров выглядят практически одинаковыми. Итак, нужно разобраться с вариантами креплений:

  1. Первый более трудный, но и надежный. Нужно приобрести несколько дюбелей, которые вгоняются в стены с помощью специального строительного пистолета. Основная сложность в том, что необходимый инструментарий есть не у всех. Его придется одалживать, покупать строительный пистолет ради одного процесса глупо, ведь стоит он немало.
  2. Второй вариант не такой крепкий, но гораздо легче. Нужно приобрести дюбеля, но с пластиковыми наконечниками. Просверливаем несколько отверстий необходимого диаметра, вставляем туда дюбеля и вкручиваем стальные крючки. Просто и надежно.

Помните, что эти варианты подходят только для прочных стен. Если в доме пеноблоки, то нужно учитывать их крепость и состояние. Любая рыхлость материала и конструкция может оборваться. К примеру, каркасные дома зачастую не имеют облицовки внутренних стен, хозяева оставляют дерево. Древесина не может выдерживать больших нагрузок, поэтому нужно думать об аналогичных вариантах крепления.

Как подключить бойлер к водопроводу

Отверстие для слива накопительных водонагревателей, в большинстве случаев располагается внизу. В начале необходимо собрать особый набор клапанов и фитингов. Их общее название — группа безопасности.
Они служат для предотвращения аварий бойлера в процессе использования.

Сначала устанавливается переходник (американка) на который накручивается бронзовый тройник. Внизу подсоединяется обратный клапан, который препятствует току воды обратно в водопроводную сеть.

На тройник навинчивается ещё один тройник, в составе которого присутствует предохранительный клапан на шесть бар. Его задача — автоматическое снижение давления внутри резервуара, в случае достижения критической отметки. Так же на тройник навинчивается компрессионный фитинг для отвода части воды при возникновении чрезмерного давления в баке. Важным условием является то, что отверстие клапана давления всегда открыто! В ином случае прибор не сработает в нужный момент.

Для подсоединения накопителя к системе водоснабжения используются трубы из стали, меди пластика или металлопластика. При установке прибора своими руками чаще применяются трубы из пластика, так как их пайка относительно проста.
Следующим шагом станет соединение ещё одной трубой накопителя и системы ГВС квартиры. В данном случае потребуется установка крана между бойлером и стояком горячей воды.

Электрическая часть монтажа

Подключение накопительного водонагревателя к электропитанию кажется задачей очень простой, поскольку для этого нужно просто включить прибор в розетку. Бытовые нагреватели обычно рассчитаны на стандартное напряжение в 220 В.

Но каждый, кто хоть немного знаком с работой электрических сетей, понимает, что для таких мощных приборов обычная розетка может оказаться совершенно непригодной.

Для начала следует оценить состояние электропроводки в квартире или доме и выяснить, на какую максимальную нагрузку она рассчитана. Подключение к одной линии одновременно нескольких приборов высокой мощности может стать фатальным для системы.

Например, если одновременно включить нагреватель и бытовую электроплиту/автоматическую стиральную машину, проводка может перегореть, вызвать пожар и т.п.

Безопаснее и надежнее подвести отдельный кабель для водонагревателя от электрощита. Важнейший показатель в этой ситуации – сечение электрического кабеля. Минимальное сечение кабеля можно вычислить, используя специальные таблицы.

При этом следует учитывать рабочее напряжение, фазы, материал, из которого изготовлен кабель, будет ли проводка скрытой и т.п. Для водонагревателей обычно используют двужильный медный или алюминиевый кабель, напряжение 220 В, одна фаза.

Эта таблица поможет выбрать кабель подходящего сечения для подключения накопительного водонагревателя к электропитанию. Использование некачественного кабеля может вызвать опасную аварию

Если нагреватель устанавливают в помещении с повышенной влажностью (ванной комнате, кухне и т.п.), следует использовать специальные влагозащищенные розетки.

Кроме того, для двухфазных котлов практически всегда необходимо устанавливать – устройство защитного отключения. Кабель также должен быть защищенным от влаги, а также прочным и достаточно эластичным.

Чаще всего накопительные водонагреватели устанавливают в местах с повышенной влажностью, например, в ванной комнате. Здесь необходимо использовать специальные влагозащищенные розетки

Не стоит экономить на кабеле, покупая продукцию сомнительного качества. Кроме того, брать электрокабель для подключения накопительного нагревателя нужно с достаточным запасом. Провод не должен находиться в натянутом состоянии.

Перед подключением следует внимательно изучить маркировку кабеля. Неопытные новички иногда путаются и подключают фазу к контуру заземления.

Если опыта в выполнении электромонтажных работ нет, имеет смысл обратиться за консультацией к опытному электрику или поручить ему выполнение этого этапа установки водонагревателя.

В обязательном порядке следует позаботиться о заземлении нагревателя. Для этого можно использовать кусок металлической проволоки, один конец которой закрепляют на корпусе нагревателя, а второй присоединяют к контуру заземления.

Как повесить бойлер на деревянную стену. Как закрепить водонагреватель на деревянной стене

Установка водонагревателя

Покупка бойлера значительно облегчает жизнь домочадцев, делает ее более комфортной. Грамотное крепление водонагревателя к стене положительно скажется на сроке службы техники. Качество работы напрямую зависит от того, какая поверхность будет основой для установки. Только прочный материал способен выдержать требуемую нагрузку. В остальных случаях понадобятся дополнительные крепежи. Немаловажен тип нагревательного элемента.

Виды водонагревателей

Перед тем, как приступить к работе, стоит ознакомиться с устройством водонагревательного бака. Существует несколько видов конструкций, характерные особенности которых:

  • электрические – нагрев происходит при помощи подключения к электросети;
  • газовые – работают за счет подключения к газовой магистрали, требуют наличия отдельного дымохода;
  • с косвенным нагревом – имеют теплообменник, работающий от собственной отопительной системы. Такие аппараты могут быть как настенными, так и напольными.

Все модели оснащены накопительными емкостями. И если пустой бак не кажется слишком тяжелым, то наполненный водой становится неподъемной ношей

Поэтому так важно, чтобы стена, на которой планируется установить бойлер, была прочной и надежной. Кроме веса большое значение имеют габаритные размеры, а также особенности строения бака

Требования к держателям водонагревателя

Каждый производитель заботится о том, чтобы в комплекте шел крепеж для бойлера. Чаще всего используются крюки из стали длинной 80 – 120 мм, диаметром не менее 10 мм с пластмассовыми дюбелями. Стоит заметить, что бойлеры, которые крепятся на стену, имеют специальные проушины, способствующие правильной фиксации. Бывают ситуации, когда крепежей в наборе нет. Тогда их приходится покупать на рынке и подбирать так, чтобы диаметр был такой же, какой имеет пластина с проушинами. На отштукатуренной стене можно применить десяти миллиметровые винты с пластмассовой частью не более 8 мм.

Монтаж водонагревателя на различные стены

Чтобы осуществить качественное крепление бойлера к стене, нужно уточнить, из какого материала она сделана. Казалось бы, незначительный нюанс, но он существенно влияет на дальнейшую эксплуатацию агрегата. Тем более, что нередки случаи обрушения стен из-за тяжести висящего бойлера. Если объем бака составляет 100 литров, крепеж водонагревателя осуществляется только на бетонное основание, способное выдержать подобные нагрузки.

Как только подготовительные работы будут выполнены, можно начинать монтаж нагревателя своими руками:

  1. Нужно помнить о том, что расстояние между баком и потолком должно быть не менее 20 см, поэтому на основании сразу ставится соответствующая метка.
  2. После измеряется длина от монтажной планки, которая находится на задней стороне аппарата, до его верха.
  3. От отметки вниз откладывается полученное расстояние и проводится горизонтальная линия при помощи строительного уровня. Таким образом, отмечается высота, на которой будет крепиться бойлер.
  4. Далее требуется найти точку, от которой потребуется отмерить расстояние до держателей. При установке водонагревателя в нише точка будет располагаться между стенами по центру. Когда монтаж происходит в комнате, то водонагреватель крепится в выбранном месте с учетом расстояния, требуемого для крепежных отверстий.
  5. От центральной точки в каждую сторону откладывается половина измеренного расстояния между держателями.
  6. Основание просверливается перфоратором. Глубина отверстия напрямую зависит от длины крепежного элемента. Чтобы прикрепить водонагреватель к стене из кирпича, лучше использовать пластиковые дюбеля с крючками. Они забиваются в подготовленные отверстия молотком, после чего вкручиваются крючки.

Крепежные изделия для ячеистых бетонов

На обычные саморезы по дереву к газобетону можно крепить только очень легкие предметы типа рамки для фотографий. Во всех остальных случаях потребуются специальные крепежные изделия.

Требования к крепежу

Выбирая, какой крепеж использовать для газобетона, нужно учитывать такие моменты:

Плотность стеновых блоков, обозначаемая в маркировке изделий цифрами после литеры D. Чем она больше, тем меньше в материале пор, и тем он прочнее. Предел нагрузки при вырывании крепежа зависит именно от этого показателя, и инструкция от производителя на упаковке содержит эти сведения.

Варианты крепежа

Рассмотрим подробнее, какой крепеж по газобетону применяется наиболее часто.

Начнем с традиционных видов:

Все эти элементы могут иметь и другие разновидности, отличные от изображений, приведенных в таблице. Например, из нейлона производят турбо-дюбели с самонарезающей резьбой.

А из оцинкованной стали – распорные четырехлепестковые зубчатые дюбели. Их сегменты в момент вкручивания шурупа раздвигаются в стороны, надежно вгрызаясь в ячеистые материалы.

Как уже говорилось, выбирают тот или иной метиз и способ крепления в зависимости от предполагаемой нагрузки.

Если вам необходимо выполнить крепление полок газобетон нужно аккуратно просверлить под прямым углом, вставить в отверстие дюбель и вкрутить в него шуруп.

  • А для подвешивания легкой картинки или монтажа электрического выключателя достаточно обычного самореза, вкрученного под углом 45 градусов к стене.
  • Если же необходимо обеспечить надежное крепление тяжелого оборудования или установить металлическую входную дверь, лучше всего воспользоваться химическими анкерами.

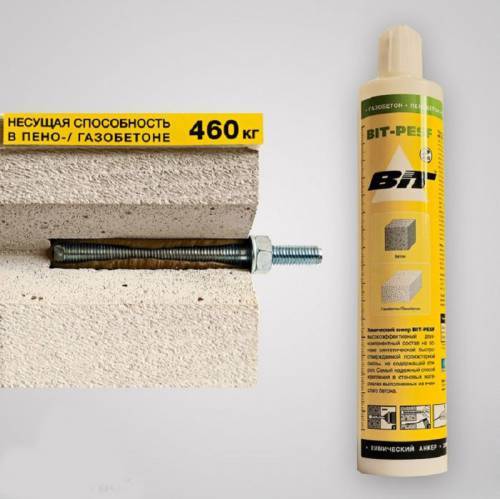

В установленном виде они представляют собой капсулы из синтетических смол и органических полимеров, которые замоноличивают отверстия в стене из газобетона, крепко удерживая в нем металлический стержень или резьбовую шпильку.

К преимуществам такого крепления относятся исключительная надежность и долговечность, не подверженность клеящей основы температурным расширениям и устойчивость к воздействию агрессивных сред.

Особой квалификации для крепления с помощью химических анкеров не требуется, все можно сделать своими руками.

  • В стене сверлится отверстие нужной глубины, его дно слегка расширяется колебательными движениями сверла;
  • Из отверстия выдувается строительная пыль, а в его горловину вставляется втулка;
  • Полость заполняется клеевым раствором с помощью монтажного пистолета;
  • В неё сразу устанавливается анкерный стержень;
  • После затвердения раствора можно осуществлять крепеж.

Цена такого крепежа выше, чем у других видов, но и надежность не вызывает ни малейших сомнений.

Начало крепления

Схема подключения водонагревателя к коммуникационным трубам.

Перед началом крепления бойлера необходимо удостовериться в том, что стена, на которую он будет установлен, имеет достаточную прочность. Для того чтобы крепить этот агрегат, идеально подойдет стена из кирпича и бетонная стена, а также из кирпичного блока

На это стоит пристально обратить внимание, так как сам агрегат весит достаточно много, а при заполнении водой весить он будет еще больше, поэтому стена, на которую будет произведено крепление, должна выдержать нагрузку. При креплении бойлера к стене, необходимо иметь на руках соответствующий инструмент – перфоратор или же электродрель

Разумеется, что осуществлять крепеж на деревянной стене не получится.

Крепить к стене водонагреватель необходимо на стальные крюки, диаметр которых не должен быть меньше 10 мм, и дюбели. Подобная необходимость обуславливается размерами и общей массой бойлера. Если стена, на которую будут крепить водонагреватель, покрыта штукатуркой, то длина винта может быть от 8 до 10 мм, а его пластмассовая часть должна быть до 8 мм.

Кроме того, лучше всего для подводки воды к водонагревателю не использовать слишком дешевые и гибкие шланги, так как они могут слишком быстро выйти из строя, а значит, их придется быстро заменять. В связи с этим лучше всего будет немного побольше потратиться и использовать качественные материалы крепления для водонагревателя, чем потом бегать и искать замену. Но еще стоит сказать и о том, что подключать водонагреватель к системе водоснабжения с помощью металлических труб тоже запрещено.
