Индукционные счетчики электроэнергии: преимущества и недостатки, нюансы монтажа и использования

Плюсы и минусы

Достоинства:

  • надежные;
  • не зависят от перепадов электроэнергии;
  • дешевые;
  • большой срок эксплуатации;
  • можно легко остановить или отмотать счетчик при необходимости.

Недостатки:

  • класс точности низкий (2,0 или 2,5);
  • высокая погрешность, особенно при маленьких нагрузках;
  • однотарифные;
  • нет защиты от хищения электроэнергии.

На сегодняшний день производители индукционных счетчиков стараются улучшить свою продукцию за счет увеличения класса точности и срока службы.

Однако из-за специфической конструкции прибора сделать это практически невозможно. Поэтому на смену индукционным счетчикам пришли электронные, которые имеют ряд преимуществ.

Смотрите видео, в котором подробно разъясняются устройство и принцип работы индукционного счетчика электроэнергии:

Лучшие механические

Все сталкиваются с заменой электросчетчика. Тогда остро встает вопрос о покупке нового аппарата. В магазине можно встретить столько видов устройств, что глаза начинают разбегаться. А понять, что нужно именно вам, бывает затруднительно. Поэтому перед походом в магазин стоит изучить все виды приборов, чтобы выбрать лучший однофазный электросчетчик.

  1. Нева 103 1SO — механический 7-разрядный счетчик. Его корпус изготовлен из пластика нейтрального цвета. Оборудование имеет относительно небольшой вес и размер, всегда показывает точные показания. Стоимость аппарата достаточно низкая по сравнению с другими моделями, а срок эксплуатации составляет 30 лет.
  2. Меркурий 231 АМ-01 — механический тип счетчика. Ведет учет электроэнергии в одну сторону. Может работать самостоятельно и в системе АСКУЭ. Барабан прибора поворачивается только в сторону увеличения. А светодиодная подсветка помогает записывать показатели электросчетчика. Стоимость этого устройства уже выше, чему у Невы 103 1SO

Критерии выбора

Выбор конкретной модели производится на основании индивидуальных особенностей подключения каждого потребителя. Основными критериями при выборе однофазного счетчика электроэнергии являются:

Номинальная мощность (нагрузка) – определяет допустимую нагрузку, которую вы можете подключить. Желательно выбирать модель с 20 – 30% запасом.

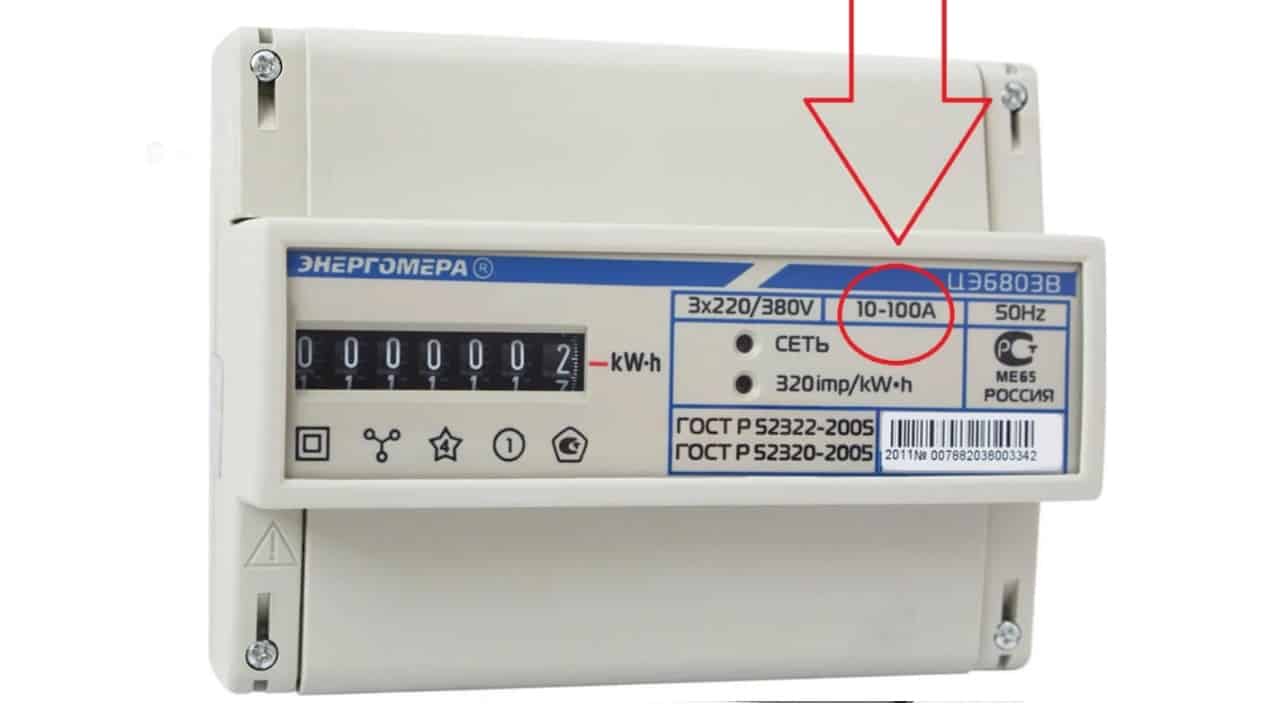

Рис. 7. Номинальные параметры электросчетчика

  • Место установки – в зависимости от расположения выбирается модель для наружного или внутреннего монтажа.
  • Количество тарифов – для экономии денежных средств в ночное время суток можно установить двухтарифный электросчетчик. Если вы не используете мощные электроприборы, данная функция вам не понадобится.
  • Температурный режим – определяет допустимый диапазон температур, в котором может работать однофазный счетчик электрической энергии.

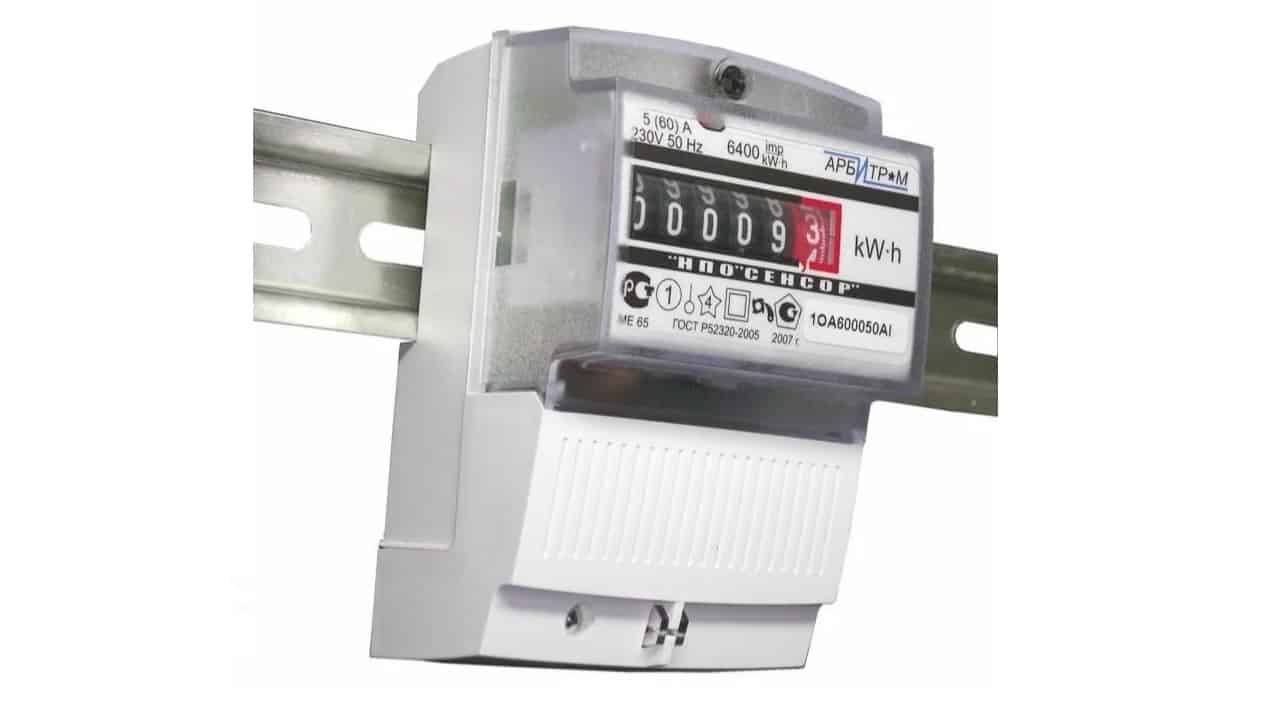

  • Способ крепления – на DIN-рейку, в кожухе на дюбель.


Рис. 8. Способ крепления электросчетчика

Установка

Для начала нужно определиться с местом крепления прибора и приобрести необходимые инструменты.

В магазинах продают как полные комплекты для установки счетчика, так и отдельные детали. Выбор материалов зависит от модели прибора и от особенностей подключения.

Расположение счетчика обязательно вертикальное. Местом крепления может быть деревянный (металлический) лист или специальный защищенный короб. Прибор обязательно должен находиться в зоне свободного визуального контроля.

Перед установкой следует изучить общую схему электропроводки. Это позволит правильно определить тип и количество автоматических выключателей, а также мощность групп потребителей.

Виды счетчиков электроэнергии

Однофазные индукционные счетчики электроэнергии

Электросчетчик – это прибор учета расхода электроэнергии переменного и постоянного тока.

Существует два типа данных устройств: электронные и индукционные модели. Все они отличаются принципом своей работы, но это никак не отражается на точности подсчетов, поскольку перед продажей каждое устройство проверяется и при необходимости калибруется сотрудниками соответствующих организаций. Компании независимые, поэтому подвоха в их деятельности ждать не стоит. Чтобы было проще определиться с подходящим видом электрического прибора в конкретном случае, нужно более детально изучить особенности каждого.

Индукционный

Данная разновидность широко распространена благодаря большому количеству преимущественных особенностей. Это традиционная конструкция, оснащенная вращающимся колесом. Работа основывается на принципах магнитного поля. Это поле образует несколько катушек – тока и напряжения. Они приводят диск в движение, который запускает счетный механизм.

Из недостатков стоит отметить точность подсчета. Погрешность находится в зоне допустимой, но результаты могли бы быть и лучше.

Электронный

Модульный трехфазный электронный электросчетчик

Эту разновидность можно считать относительно новой. Принцип работы основывается на измерении напряжения и силы тока в электрической сети. Отсутствуют какие-либо промежуточные механизмы, что обеспечивает высокую точность работы. Все показания отображаются на небольшом дисплее, а также хранятся во встроенной памяти. Более детально о достоинствах приборов:

  • Компактные размеры.
  • Его нельзя остановить или замедлить с помощью магнита.
  • Все модели оснащены многотарифной функцией.
  • Имеется встроенная самокорректировка показаний.
  • Удобное снятие показаний.
  • Точность показаний можно повысить дополнительно, для этого устанавливают специальную микросхему.

Несмотря на большое количество преимуществ, имеются и недостатки. Самый весомый – высокая стоимость.

Однотарифные и многотарифные виды электросчетчиков

Однотарифные приборы можно назвать традиционными. Это устройства, к которым привыкли все жители постсоветского пространства.

Многотарифные счетчики в России новика, поскольку вошли в обиход потребителей относительно недавно. Основная задача такого прибора – сокращение финансовых расходов потребителей. Суть экономии заключается в разнице стоимости электроэнергии от времени суток. В ночное и утреннее время она меньше, чем вечером.

Автоматический тип электросчетчика

Автоматический тип электросчетчика представляет собой разновидность электронных моделей. Особенность его заключается в автоматической передаче данных без участия домовладельцев. Процесс происходит своевременно, без потери личного времени. Такие устройства еще не очень распространены в России, но эксперты предполагают, что через 10-15 лет они будут в каждой второй квартире.

Типы электросчетчиков

Индукционные приборы учета

Знакомый всем прибор с прозрачным пластиковым окошком, через которое виден вращающийся диск. Больше число оборотов диска — выше расход электроэнергии.

Индукционные электросчетчики, несмотря на свою невысокую точность, считаются весьма надежными. Их гарантийный срок службы 15 лет.

Внешний вид и принципиальная схема индукционного счетчика учета электрической энергии

Преимущества этого типа прибора:

  • невысокая стоимость;
  • надежность;
  • хорошее качество;

Среди недостатков можно отметить:

  • низкий класс точности;
  • малая функциональность;
  • легкая доступность для использования неучтенной электроэнергии.

Электронный счётчик электроэнергии

Внешний вид электрического счётчика потребления электроэнергии

В таком приборе на электронных элементах под воздействием тока и напряжения создаются импульсы, число которых пропорционально количеству измеряемой энергии. Такие счетчики программируемые, оснащены жидкокристаллическим индикатором.

Основное достоинство прибора — возможность пользоваться дифференцированными тарифами при учете израсходованной энергии, так как электронный счетчик способен запоминать, какое количество электроэнергии было использовано в определенный заранее период времени. Каждый промежуток времени, соответствующий определенному тарифу, снабжен своим счетным механизмом.

Интервал между поверками у такого счетчика составляет от 4 до 16 лет.

Недостатком электронного прибора является его достаточно высокая стоимость, но она быстро компенсируется удобством в пользовании и точностью измерений.

Электродинамический счётчик электроэнергии

Электродинамический счетчик содержит неподвижную токовую обмотку в виде проволочных катушек. Если включить электроприбор, то проходящий через катушки ток создает магнитное поле. Между обмотками находится якорь из трех и более катушек. На якоре установлен коллектор с металлическими щетками. Коллектор изменяет направления тока в проводниках якоря в магнитном поле, возникшем при помощи неподвижных катушек. О показаниях прибора судят по цифрам на шкале счетчика, появляющихся в шести выстроенных в ряд прямоугольных окошках. Над ними указывается единица измерения электрической энергии. Первые пять цифр — целое число гектоватт‑часов или киловатт‑часов использованной электроэнергии, шестая цифра – дробная часть десятичного числа.

Преимущества электронных и электродинамических счетчиков:

  • высокий класс точности;
  • многотарифность (от двух);
  • при учете нескольких типов электрической энергии достаточно одного счетчика;
  • энергоучет ведется в двух направлениях;
  • ведут измерение качества и объема мощности;
  • сохраняют данные учета электроэнергии;
  • легкодоступные данные;
  • возможность дистанционно узнавать показания;
  • счетчик имеет небольшой размер;

Недостатки:

  • чувствительны к перепадам напряжения;
  • дороже индукционных;
  • сложный ремонт.

Гибридные счетчики

Гибридные счетчики имеют цифровой интерфейс и механическое вычислительное устройство. Измерительная часть может быть электронной или индукционной.

Прибор представляет из себя промежуточный вариант и используется редко.

Таким образом, имея представление о классификации электросчетчиков, об их типах и основных характеристиках и соотнеся эту информацию со своими финансовыми возможностями и потребностями можно сделать правильный выбор.

Недостатки умных счетчиков

Сегодня можно выделить некоторые общие минусы данных устройств:

  • стоимость. Этот недостаток компенсируется необязательностью их установки на текущий момент и тем, что в дальнейшем расходы на монтаж и обслуживание будут включены в тарифы сбытовых компаний;
  • тонкая электроника требует качественного электропитания, чтобы не выйти из строя;
  • для работы необходима стабильная связь по выбранному протоколу;
  • информация хранится и передается онлайн, что требует дополнительной защиты от хакерских атак;
  • переход в онлайн-режим также предусматривает создание мощной сетевой инфраструктуры и парка серверов, что означает дополнительные расходы. Которые, в итоге, лягут на потребителя через рост тарифов.

Какие электросчетчики лучше?

Приборы учета с вращающимся диском нередко преподносятся как нечто архаичное и подлежащее замене. Энергоснабжающие организации могут просто вынуждать потребителей делать это, аргументируя тем, что электронные точнее. Но, поскольку дьявол кроется в деталях, давайте попробуем разобраться в том, стоит ли идти на поводу у монополистов.

Когда действительно стоит менять

  • Если класс точности менее 2,5. Он указан на лицевой панели прибора – цифра в кружке.
  • Количество целочисленных разрядов в показаниях менее пяти. Дробный разряд указывается кольцом красного цвета и его значение не учитывается.
  • Если прибор рассчитан на токи менее 30 ампер.

Достоинства и недостатки механических приборов

  • Невысокая точность измерений.
  • Большие габариты и вес, выглядят малоэстетично.
  • Могут шуметь.
  • Нельзя учитывать расход по многотарифному плану.
  • Для снятия показаний приходится лезть под потолок – неудобно и рискованно.
  • Учитывают только активную, полезную составляющую электрической энергии.
  • Не реагируют на потребителей мощностью менее 25 ват (например, светодиодные лампы).
  • Спокойно переносят перегрузки в сети, не выходят из строя в грозу.
  • Относительно дешевы.

Достоинства и недостатки электронных приборов

  • Высокая точность измерений.
  • Малые габариты и вес.
  • Можно установить модель, учитывающую несколько суточных тарифов.
  • Есть возможность (при наличии блоков GPRS и Wi-Fi) снимать показания дистанционно и даже автоматически их отправлять поставщику.
  • Учитывают не только полезную активную, но и реактивную, паразитную, составляющую электроэнергии.
  • Чувствительны к качеству поставляемого электричества, могут выходить из строя в грозу.
  • Хороший электронный счетчик электроэнергии не может стоить дешево.

Зная устройство, а также достоинства и недостатки приборов учета электрической энергии, вы без труда можете решить, стоит ли вам менять имеющийся, а если приобретать, то какой именно. Можно сказать точно, что счетчики с вращающимся диском не стоит считать архаикой и отказываться от них. Для сельской местности – это оптимальный вариант.

{SOURCE}

Законодательство об умных счетчиках учета электроэнергии

19 декабря 2018 года в Госдуме в третьем чтении приняли закон об «умных счетчиках», который предусматривает стремительное развитие в России интеллектуальных систем учета электроэнергии. Законопроект постоянно усовершенствуется в виде поправок.

Текст закона об умных счетчиках электроэнергии гласит о том, что, начиная с 1 июля 2020 года, по мере выхода из строя старых счетчиков на электроэнергию они будут заменяться интеллектуальными учетными приборами. Согласно законодательству РФ обычные счетчики для учета электроэнергии должны устанавливать сами потребители.

Потребитель не несет ответственности за покупку, установку и содержание умного счетчика

В обязательном порядке интеллектуальные приборы будут вводиться в эксплуатацию с 2021 года. Их монтаж, замена, настройка, проверка – работа поставщиков и сетевых компаний. Самостоятельной заменой обычных счетчиков на интеллектуальные приборы придется заниматься лишь только крупным компаниям и предприятиям.

Потребитель не несет ответственности за покупку, установку и дальнейшее содержание счетчика. Только в том случае потребитель обязан следить за целостностью прибора, если учетное устройство размещено внутри помещения или в пределах собственного земельного участка.

Выполнение всех положений закона позволит улучшить качество поставляемой энергии, повысить надежность поставок и увеличить экономию электроэнергии

Закон об умных счетчиках учета электроэнергии: несколько интересных моментов

Стоимость умных приборов очень высокая. Откуда же финансы на их массовую закупку? Закон гласит, что эти затраты сбытовые организации включат в тариф. Предприниматели и предприятия будут оснащены приборами за счет будущей экономии, которая предполагается после запуска системы. Относительно того, какие именно счетчики энергии будут использоваться, окончательного решения нет. Скорее всего, это будут устройства отечественного производства.

Статья по теме:

Цена умного счетчика составляет около 12 тысяч рублей. Точная стоимость пока неизвестна, так как Министерство еще не определилось в наборе требований к прибору. Кроме того, некоторые модели уже установленных простых счетчиков можно усовершенствовать с помощью специальных контроллеров.

Закон об умных счетчиках электроэнергии предусматривает меры наказания, применяемые к злостным должникам, – дистанционное отключение от сети. В законе имеет место следующая норма: если с первого дня 2023 года не была произведена замена устройства на новый интеллектуальный прибор, то с гарантирующего поставщика взыскивается штраф. В том случае, если сбытовая организация не устранила замечания, абонент вовсе освобождается от уплаты за потребленную электроэнергию. Эта норма предусмотрена с целью стимуляции к установке интеллектуальных счетчиков электрической энергии.

Умный счетчик стоит около 12-15 тысяч рублей

Существует мнение, что данный закон является началом высококачественного учета, который повысит дисциплину оплаты в крупных предприятиях, а для обычных граждан сократит затраты.

Как работает

При этом, устройство обладает рядом преимуществ:

  1. Оно позволяет точнее считывать информацию, что препятствует краже электроэнергии.
  2. Обладает меньшими размерами по сравнению с механическими.
  3. Может автоматически переключаться по разным тарифам, не требуя присутствия человека, что позволяет экономить деньги.
  4. Электронные модели проверяют раз в 4-16 лет. Это необходимо для проверки правильности начислений. Проверкой занимается Сфера государственного регулирования обеспечения единства измерений.

Подсчет электричества производится за счет преобразования сигналов тока и напряжения, «входящих» в прибор, в импульс, который он и подсчитывает.

Число последних при этом изменяется в соответствии с поступающей энергией. То есть, чем больше электричества будет израсходовано, тем больше импульса получит устройство и посчитает.

Вместе с подсчитывающим устройством электронный счетчик имеет дисплей, на котором отражаются изменения в потреблении тока, максимальное и минимальное значения, текущий тариф и другие необходимые хозяевам данные.

Статью о том, как снять показания с трехтарифного электросчетчика, читайте здесь.

Однофазные

Схема подключения однофазного счетчика. (Для увеличения нажмите)

Однофазные счетчики работают без подключения различных трансформаторов. Потребители электроэнергии питаются от одной фазы.

Такие счетчики устанавливают в жилых домах и небольших помещениях.

На аппарате имеются 4 клеммы. Они соединяются с общей электросетью и подают электроэнергию в дом.

Для установки счетчика необходимо:

  1. Закрепить прибор в подготовленном месте.
  2. К клемме № 1 подключается фазный провод.
  3. К клемме № 2 подсоединяют фазный провод от сети помещения.
  1. К клеммам № 3 и 4 подключается нулевой провод от домашней и внешней сети.
  2. При установке обязательно выполнять все строго по схеме.

Возможно, Вас заинтересует статья об однофазных электросчетчиках Меркурий.

Статью о том, как правильно снимать показания счетчиков электроэнергии, читайте здесь.

Расчет электроэнергии: онлайн калькулятор для домашнего использования

Любого хозяина интересуют деньги, которые он будет платить за предоставленные услуги. Наш калькулятор их считает быстро, но для получения результата вам необходимо ввести данные:

  1. мощность электрического прибора либо общее потребление электроэнергии;
  2. стоимость 1 киловатт-часа электроэнергии, заключенная в договоре;
  3. период оплаты.

Заносите эти данные в соответствующие графы приведенной таблицы и нажимайте кнопку «Вычислить». Онлайн калькулятор точно выдаст интересующий вас результат.

В конце работы вы легко можете удалить полученные сведения.

Однако пора подумать о том, как следует экономить деньги, пользуясь современными технологиями и умными приборами.

Когда надо менять электросчетчик

Кто должен нести финансовые расходы по замене электросчётчика зависит от местного законодательства в конкретном регионе и от договора пользователя с компанией, предоставляющей услуги по ЖКХ (УК, ЖЭКами, энергосбыт, облэнерго).

Жильцы всегда оплачивают стоимость прибора, мастера перечисленных учреждений устанавливают его также платно. С июля 2020 года ситуацию планируют изменить и сделать такие услуги бесплатными, а также возложить больше обязанностей на энергетиков по содержанию и замене устройств учета.

Типичные случаи, когда потребуются новые электросчетчики:

  • срок эксплуатации подошел к концу;
  • поломка. Обычно аппараты учета электроэнергии не ремонтируются. При неполадке следует проверить, какую гарантию установил производитель, как правило, сроки на такие приборы значительные и у пользователя есть шанс не понести дополнительных затрат;
  • обслуживающая компания может потребовать замену, если превышен установленный ею (стандартно 2 года) или изготовителем (обычно 16 лет) промежуток между обязательными проверками. Указанные виды промежутков надо отличать — энергокомпания вправе устанавливать свои правила проверок;
  • замена изделия на модель с соответствующими функциями при переходе на дифференциальную (раздельную), автоматическую систему учета;
  • замена планового характера.

Замену счетчика электроэнергии вправе осуществлять электрики с допуском не хуже 3 группы. Энергосбыт пломбирует и регистрирует подобранный аппарат, поэтому почти всегда монтажом занимаются мастера обслуживающей компании.

Принцип действия индуктивного электросчетчика

Естественно, что при постоянно меняющихся нагрузках отслеживать показания ваттметра с секундомером было бы крайне непрактично. Поэтому придумали прибор (электросчетчик), где момент силы, возникающий от электромагнитного взаимодействия катушек напряжения и тока, используется для вращения привода счетного механизма. Теоретически можно считать, что напряжение в сети не меняется, значит, изменение силы электромагнитного взаимодействия катушек прямо пропорционально зависит от тока подключенной нагрузки.


Индукционный счетчик — вид изнутри

В качестве привода счетного механизма в счетчиках используется алюминиевый диск, где катушками напряжения и тока индуцируются вихревые токи, электромагнитное поле которых взаимодействует с магнитными полями данных катушек, создавая момент силы.

Поэтому электромагнитные механические счетчики еще называют индукционными. В индукционном электросчетчике магнитопроводы катушек тока и напряжения размещены под углом 90º и образуют зазор, в котором размещен алюминиевый диск, что позволяет создавать в нем момент силы для его вращения.


Устройство индукционного электросчетчика

Из школьной физики известно, что сила, постоянно воздействующая на тело без помех, заставляет его ускоряться до бесконечности. Таким образом, в идеальном механизме счетчика (без трения) постоянная мощность раскрутила бы диск до бесконечных оборотов. Поэтому в устройстве электросчетчика имеется постоянный магнит для торможения алюминиевого диска привода счетного устройства.

Поскольку алюминий является немагнитным металлом, сила торможения зависит только от скорости вращения диска. Правильная настройка баланса между ускоряющей диск силой и тормозным моментом позволяет установить зависимость вращения привода счетного механизма только от потребляемой мощности и устранить самоход и вращение в обратную сторону. По данному принципу работают индукционные однофазные и трехфазные счетчики электрической энергии, у которых на одном валу имеется два алюминиевых диска.


Трехфазный индукционный электросчетчик

Преимущества и недостатки индукционных электросчетчиков

Описанное выше устройство счетного механизма используется в различных моделях счетчиков электроэнергии на протяжении многих десятилетий благодаря простоте и надежности конструкции. Катушка напряжения, имеющая много витков, намотанная тонким проводом, диаметром 0,06 – 0,12 мм имеет большую стойкость к длительным перенапряжениям – очень часто однофазные электросчетчики находились под напряжением почти 380В из-за обрыва ноля, но в последствии продолжали исправно работать.

Токовая катушка имеет несколько витков с поперечным сечением, достаточным для того, чтобы выдерживать ток кратковременного короткого замыкания. Поскольку в индукционных электросчетчиках нет других электротехнических элементов и радиодеталей, они очень устойчивы к всплескам напряжения и электромагнитным влияниям разрядов молний. Простой и дешевый счетный механизм, состоящий из червячной передачи на валу алюминиевого диска и цифрового барабана, позволяет индукционным счетчикам исправно служить на протяжении десятилетий в сложных климатических условиях.


Несложное устройство счетного механизма индукционного электросчетчика

Из-за несовершенной конструкции, трения и старения механизмов индукционные электросчетчики имеют существенные недостатки:

  • низкий класс точности;
  • большая погрешность, увеличивающаяся при небольших токах нагрузки;
  • значительное собственное потребление электроэнергии;
  • отсутствие учета реактивной энергии у бытовых счетчиков;
  • учет электрической энергии происходит только в одном направлении;
  • отсутствует защита от взлома, вмешательства в работу и хищения электроэнергии.


Пломба на устаревшем индукционном электросчетчике является единственной защитой от несанкционированного доступа внутрь корпуса Большинство описанных выше недостатков индукционных счетчиков на руку их владельцам, так как учет электроэнергии происходит с погрешностью, выгодной для получателя. Придумано множество способов обмана индукционного счетчика. Поэтому многие поставщики электрической энергии стараются заменить устаревшие убыточные для них электросчетчики на новые более точные гибридные или электронные счетчики электроэнергии у своих потребителей. В некоторых странах производится бесплатная замена устаревших индуктивных электросчетчиков в принудительном порядке.


Устаревшие и убыточные для поставщиков электроэнергии индукционные счетчики активно выводятся из эксплуатации

Нужно ли менять счетчики на новые

Если у вас установлен старый индукционный счетчик, не спешите его поменять на новый. Вполне возможно, что он прослужит еще долгое время, до окончания срока службы, указанного в паспорте, а это почти 20 лет. Однако в некоторых случаях могут заставить произвести замену и вы обязаны будете приобрести новый счетчик.

Электросчетчики подлежат замене в таких случаях:

  • Проводятся работы по плановому обновлению электрической сети с заменой всех счетчиков.
  • Счетчик неисправен.
  • Закончился срок эксплуатации прибора согласно данным техпаспорта.

По закону пользователь при замене необязательно должен устанавливать электронный счетчик. Если ему удобно, он может поставить любой индукционный счетчик электроэнергии, главное, чтобы точность измерений соответствовала требованиям закона: класс точности должен быть 2.0 и выше.

Оплату расходов по приобретению счетчика и его установке несет владелец, если только не производится плановая замена. В отдельных случаях права собственности на прибор требуют уточнения:

  • Когда счетчик установлен в квартире, домовладельцы обязаны следить за техническим состоянием прибора, снимать показания и производить замену при необходимости. Все расходы при этом несут жильцы квартиры.
  • Когда электросчетчик старого образца установлен в общем коридоре, и его используют несколько квартир, прибор является общей собственностью всех владельцев. Расходы по его замене будут нести все стороны. Если это предусмотрено договором с обслуживающей компанией, сама компания меняет счетчик за счет собранных средств.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
