Печь голландка
Такой печной агрегат прекрасно подходит для небольших частных домов, дачных домиков и даже квартир. Печь будет очень полезна при отсутствии централизованной отопительной системы. Помимо этого, подобную печку можно оснастить варочной панелью и использовать для приготовления пищи.
Место для размещения печи рекомендуется выбирать еще на этапе планирования дома. Но даже если ваш дом уже построен с возведением «голландки» не возникнет никаких проблем.
Голландка — украшение дома
Печь можно строить как на фундаменте, так и без него, но в первом случае печка прослужит несколько дольше.
Печь-голландка имеет очень вместительную топку. При этом конструкция не оснащается поддувалом, что дополнительно выделяет рассматриваемую печь на фоне аналогов.
К числу важных преимуществ «голландки» необходимо отнести эффективность и рациональность использования топлива – в такой печи дрова прогорают гораздо медленнее, чем в большинстве других существующих агрегатов.
Видео — Печь со стеклянной дверцей
1-9 ряды
10-18 ряды
18-26 ряды
Дымоход
Первый шаг. Приготовьте раствор из глины, воды и песка. Глину предварительно вымочите в воде, а песок просейте. Компоненты смешивайте в таком соотношении, чтобы получить однородную массу с консистенцией сметаны. Обычно песок и глина смешиваются в разных количествах, а воды добавляется порядка 25% от общего объема сухих компонентов. В остальном же ориентируйтесь на особенности вашей глины.
Кирпич также требует предварительной подготовки – его нужно окунуть в воду примерно на сутки.
Приступайте к кладке печи. Каждые 2-3 ряда проверяйте ровность кладки строительным уровнем.
Второй шаг. Уложите на пол рубероид либо полиэтилен. Для рассматриваемой печи понадобится изоляция размерами 530х780 мм. На гидроизоляцию насыпьте 1-сантиметровый слой просеянного песка и тщательно выровняйте засыпку.
Третий шаг. Выложите первый ряд поверх песчаной подушки. Проверьте ровность укладки кирпича и аккуратно залейте всю полученную поверхность раствором.
Установите дверцу поддувала. Для крепления используйте стальную проволоку.
Четвертый шаг. Выложите второй ряд «голландки» в соответствии с порядовкой. В целом этот ряд не будет иметь отличий от начального ряда.
Пятый шаг. Выложите третий ряд. Начиная с него, для кладки надо использовать огнестойкий кирпич. На третий ряд уложите колосниковую решетку.
Шестой шаг. Выложите четвертый ряд. На данном этапе кирпичи следует укладывать на ребро.
На этом же этапе вам надо смонтировать дверцу для топочной камеры. Для фиксации дверей используйте стальную проволоку.
Седьмой шаг. Выложите пятый ряд по аналогии с четвертым, только кирпич укладывайте обычным методом, т. е. плашмя.
Восьмой шаг. Выложите шестой ряд. Кирпич опять кладите на ребро. Проверяйте углы и в целом ровность кладки.
Девятый шаг. Выложите седьмой ряд. Кирпичи размещайте плашмя. На ребро выложите только заднюю стенку. Все последующие ряды кирпича укладывайте плашмя.
Десятый шаг. Приступайте к кладке восьмого ряда. На этом этапе топочная дверь полностью перекрывается. Внутренний кирпич (он должен быть огнеупорным) над топочной камерой следует скосить.
Одиннадцатый шаг. Выложите девятый ряд со смещением назад. Поверх этого ряда уложите увлажненный асбестовый шнур, а после – варочную плиту. Тщательно загерметизируйте стыки между кирпичом и плитой. Варочную поверхность можете делать квадратной либо круглой – как вам больше нравится.
Двенадцатый шаг. Приступайте к кладке десятого ряда. На этом этапе вам нужно выложить основу дымохода. «Голландка» имеет компактные размеры, поэтому от обустройства капитального кирпичного дымохода следует отказаться, отдав выбор в пользу металлической конструкции.
Тринадцатый шаг. Выложите одиннадцатый ряд и установите дымовую задвижку. Предварительно обмотайте задвижку асбестовым шнуром.
Четырнадцатый шаг. Выложите двенадцатый ряд. На этом этапе сформируйте стык между дымоходом и металлической трубой.
Кладка печи окончена.
Подробная схема устройства печи
В завершение вам останется сделать следующее:
- вывести дымоотводящую трубу на требуемую высоту;
- заделать стыки между полом и печным агрегатом при помощи плинтуса;
- заштукатурить «голландку». Также для отделки можно использовать побелку, краску и даже керамическую плитку.
Таким образом, самостоятельная кладка отопительно-варочной печи является не таким уж и сложным мероприятием. От вас требуется лишь во всем следовать инструкции.
Отопительно-варочная с камином
Удачной работы!
Проблемы при строительстве мини-печи своими руками
Печники-любители по неопытности совершают ошибки, которые затем приводят к проблемам. Рассмотрим самые распространенные случаи:
- Кладка печей с отклонением от проекта. В результате в дымовых каналах нет нормальной тяги, неравномерно нагреваются стены. Решением проблемы будет разбор печи и кладка по проверенным схемам.
- Кладка печей «на глаз», без использования уровня, каркаса, отвесов, правила. Устройство перекашивается, смещается центр тяжести, в процессе эксплуатации прибор быстрее рушится.
- Неправильное приготовление раствора. Кладка трескается и выкрашивается. Временное решение проблемы — покупка заводской смеси и заделка трещин новым раствором. Если кладка трескается постоянно и глубоко, печь придется переложить.
- Топка свежесложенного и непросохшего устройства. Это приведет к растрескиванию кладки, которую надо будет замазывать раствором.
Основные этапы обустройства кирпичной печи по порядовке своими руками
При использовании порядовки для отопительно-варочных печей необходимо выполнить ряд ключевых этапов. Всем им присущи свои нюансы проведения и уникальные характеристики, зная которые можно обеспечить высокий уровень качества и свести к минимуму затраты по обустройству печи своими руками.
Далее будет рассмотрен пример устройства печи на основе порядовки «шведка».
Технология работ
В конструкции подобной отопительной установки. имеющей уже порядовку, предусмотрено поддувало. Об этом особенно необходимо помнить, приступая к работам по обустройству печи своими руками
В то же время важно учесть особенности укладки 1-го ряда кирпича
Дело в том, что здесь необходимо обеспечить соответствие с уровнем и контроль углов, используя для этой цели строительный угольник;
Вместе с тем необходимо обращать внимание на все характеристики первого ряда. Дело в том, что это в значительной степени оказывает влияние не только на срок службы и надежность отопительной установки, но и на эффективность ее работы;
Технология использования порядовки предусматривает по завершении укладки первого печного ряда выполнение монтажа двери и поддувало, вслед за чем приступают уже к укладке 2-го ряда;
При возведении 3-го ряда варочной печи необходимо придерживаться в точности указаний порядовки
Для создания поддувала следует стесать кирпич с каждой из сторон
Причем здесь необходимо учесть, что устраиваемый ряд должен иметь ту же высоту, что и дверца;
Для укладки 4-го ряда печной кладки выбирают место с левой стороны. Эту работу начинают с установки двери, обеспечивающей удаление золы. Это не позволит обеспечить нормальную работу аппарата. Что же касается непосредственно кладки, то при ее выполнении придерживаются аналогичного порядка, что и в самой схеме. Причем обязательно необходимо позаботиться о перекрытии дверцы поддувала. Над зольником необходимо изготовить отверстие в виде квадрата. Реализуется этот замысел при помощи укладки кирпича специальным образом;
Начиная укладывать 5-й ряд, необходимо следить за тем. чтобы отверстие зольника начало сужаться. По своему виду этот ряд аналогичен 4-му. Поэтому и технология его укладки будет такой же;
Приступая к устройству 6-го ряда в качестве материала необходимо применять специальный кирпич, обладающий огнеупорными свойствами. Чаще всего схема, разработанная квалифицированными печниками, содержит пометку об этом в виде штриховки. Подобная подсказка позволяет упростить процесс кладки и избежать возможных сложностей при выполнении этих работ;
Кирпич, который будет укладываться перед колосниковой решеткой, должен быть сколот. Подробное решение положительно сказывается на эффективности и качестве размещения топлива на решетке во время пользования печью. В то же время поддержку решетки будет обеспечивать непосредственно 5-й ряд печной кладки;
Кирпичи 6-го ряда и решетка колосника должны создавать между собой достаточное пространство шириной 10–15 см, куда необходимо поместить песок или золу, а наличие подобного зазора необходимо для создания эффекта расширения металла решетки при пользовании отопительным прибором;
После создания на прошлых этапах П-образного канала его необходимо перекрыть. Причем это делается с тем расчетом, чтобы в результате возникла три новых. Этот этап предусматривает установку дверцы топочной печи, поддержку для которой обеспечит непосредственно 6-й ряд кладки печи;
Процесс укладки 8-го и 9-го рядов кладки печи «шведка» выполняется по той же схеме, что и в случае с 7-м. При этом необходимо помнить о том, что он должен иметь ту же высоту размещения, что и дверца топочной камеры. Здесь в обязательном порядке выполняется обработка кирпичей, при помощи которых перекрывается доступ к перегородке топочной камеры и левому каналу: их обтесывают обеих сторон, благодаря чему обеспечивается эффективность и плавный переход продуктов сгорания из топки в канал;
Для создания 10-го ряда печи используют огнеупорные кирпичи. Технология укладки предусматривает обеспечения вертикальности размещения, что должно дополняться регулярной проверкой, осуществляемой посредством строительного уровня. Необходимость этого обусловлена тем, что для подобных печей при порядовке на эти кирпичи должен размещаться специальный варочный настил;
Далее, можно приступать к приклеиванию топочной дверцы. в результате заключительный ряд будет иметь два канала, отличающихся наличием идеально квадратного сечения.
Сборка отопительно-варочной печи своими руками: порядок действий
Начинается работа с возведения фундамента. Для него следует приготовить яму глубиной менее полуметра. На слабых грунтах дно следует утрамбовать и выровнять уровнем. Для отопительно-варочной печи из кирпича фундамент следует делать чуть больше, чем будет сама конструкция, зазор должен составлять как минимум 5 см.
В качестве основания фундамента применяется засыпка из кирпичной крошки или щебня, ее трамбуют и заливают жидким раствором.
Для фундамента можно использовать кирпич, но в целях экономии сделать это лучше следующим образом:
- с лицевой стороны выложите кирпичи с перевязкой рядов;
- изнутри фундамент заливают жидким раствором, куда кладут камни;
- каждый каменный слой следует заливать раствором.
Вверху фундамент должен быть на 150 мм ниже уровня пола.
Печку следует класть на идеально ровную поверхность, поэтому фундамент следует проверять уровнем и, при необходимости, добавить цементного раствора. Когда поверхность стала идеально ровной, можно выкладывать и сами кирпичи. Следите за ровностью кладки, щербины, при необходимости, заполняйте раствором.
После этого следует уложить двумя слоями рубероид в качестве гидроизоляции, укладывать его следует насухую. Сверху выкладывают еще в ряд кирпичи при использовании раствора из цемента. Далее, на смесь глины и песка, можно класть и саму печь
Обратите внимание, что раствор не должен липнуть или растекаться. Если консистенция неудачная, то нужно добавить в смесь тот или иной компонент. В противном случае, при высыхании на поверхности могут появиться трещины
В противном случае, при высыхании на поверхности могут появиться трещины.
Установка печного литья для отопительно-варочной конструкции
Как уже упоминалось ранее, отопительно-варочные конструкции состоят из некоторых литых элементов из чугуна: зольника, топки, духовки, заслонки и варочной печи, которые следует правильно смонтировать.
Когда вы выкладываете ряды из кирпичей, оставляйте зазор под литье, который превышает размер конструкции на 5 мм. Он способен компенсировать тепловое расширение чугуна. Выступы на дверце нужно обвязать при помощи толстой проволоки, вложенной в ряды между кирпичами.
Также можно установить печное литье и другим методом, используя для этого уголок из нержавеющей стали. Их следует заложить в кирпичные пропилы. Затем рамки дверцы должны быть проложены при помощи асбеста либо другого теплоизоляционного материала, имеющего высокую температуру. Самый элементарный материал – это асбестовый шнур, которым обматывается рамка дверцы. Им же следует обложить весь периметр конструкции при ее установке.
Преимущества
Когда планировка хорошо продумана с учетом конкретной отопительной системы, то установка печи практически не зависит от стройматериала, из которого построено жилище. Она подходит как для деревянного, так и для кирпичного дома. Ее преимущество в том, что для отопления помещений всегда есть широкий выбор топлива: уголь, торф, дрова, даже картон и сухие ветки деревьев. Пользователь сам решает, чем топить, что более доступно и стоит дешевле.
Планировка дома с печью 6×9 метров
Способность печи создавать уютную и комфортную атмосферу общеизвестна. Благодаря этому качеству с ней не способна сравниться никакая другая отопительная система. Приятно, сидя с книгой у печки, вдыхать запах смолистых дров и слушать их тихое потрескивание. Это напоминает далекие времена, овеянные романтикой. Кроме указанных достоинств, печку можно оборудовать так, что она станет оригинальным дополнением интерьера.
Особый шарм помещению придает русская печь. По теплоемкости с ней ничто не может сравниться. Она способна аккумулировать тепло, а потом постепенно отдавать его, поддерживая в избе постоянный уют и комфорт. В прошлом она выполняла варочно-отопительную функцию. Сегодня встречается довольно редко.
Только тот, кому по нраву деревенский дизайнерский стиль дома, решится украсить ею свои апартаменты. Правда, перевелись мастера-печники, которым не требуется чертеж для ее возведения.
Век технического прогресса внес свои коррективы. Сегодня обычным является дом с печкой, работающей не только на твердом топливе, но и на электричестве, газе, мазуте. Но самым доступным материалом отопки по-прежнему являются дрова.
Инструкция по кладке, — что и как делать?
Для строительства потребуется следующий инструмент: совковая лопата, строительный уровень, рулетка, метр, угольник, кельма, кирка-молоток, расшивка, болгарка.
Шаг 1. Определяем место размещения печи
Печные устройства устанавливают в углу, по центу или вдоль стены комнаты. Не следует их устанавливать напротив дверей, поскольку это будет снижать КПД. После определения будущего местоположения на полу делают разметку, соответствующую габаритам печи с учётом напуска под фундамент, и производят выпил половых досок.
При выборе места следует учитывать дымоход конструкции, — недопустимо, чтобы он прикасался к потолочным балкам дома. Для этого нужно использовать строительный отвес.
Шаг 2. Строим фундамент
- В подготовленном заранее месте выкапывают котлован для будущего основания печки. Глубина его должна быть не менее 70 см, т.е. ниже уровня промерзания грунта. При строительстве лёгких конструкций котлован под монолит можно делать меньшей глубины, но тогда фундамент следует оснастить столбчато-свайными элементами.
- Как только яма готова, приступают к устройству деревянной опалубки, т.е. того остова, который и будет формировать фундамент.
- Для увеличения жёсткости основания производят его армирование, — для этого вяжут арматуру или используют металлическую сетку.
- На дне котлована формируют песчаную подушку из песка большой фракции.
- Готовят бетон и заливают в подготовленную форму. Верхний уровень залитого бетонного раствора должна быть ниже 14 см. нулевого уровня (пола).
Фундамент будет надёжный
После того, как фундамент устоялся, приступают к следующему этапу, т.е. через 4 недели.
Шаг 3. Готовим кирпич для работы
Кладочный кирпич нужно подготовить, т.е. рассчитать необходимое количество для каждого ряда, при необходимости с помощью болгарки нарезать. А также до начала работ замочить кирпич в воде.
Шаг 4. Подготовка кладочных растворов
Глина для печи – это лучший раствор для кладки: она мягкая и эластичная, а после обжига набирает прочность, в дальнейшем от жары не трескается.
Глину можно купить
Глиняный раствор делается на «глаз» с добавлением песка. Сухую глину притирают ситом, перемешивают равными частями с песком и добавляют воду. Если получилась пластичная и вязкая консистенция густой сметаны, то раствор получился. Если смесь «жирная» или наоборот, то добавляется песок или глина соответственно.
Шаг 5. Возводим печь
Первый ряд – выравнивающий, укладывается на цементный раствор на заранее устеленный кусок рубероида или другого аналога. После начинают укладку по схеме и в соответствии с проектом.
Видео, как производят кладку:
Шаг 6. Кладка дымовой трубы
Возведение дымовой трубы осуществляется в соответствии с планом, и на первых этапах должно быть предусмотрено отсутствие прикосновения её с деревянными потолочными несущими конструкциями.
Для хорошей тяги необходима минимальная высота трубы, которая не может быть меньше 5 метров. Также следует при кладке дымохода удалять излишки раствора, чтобы он не затруднял и не создавал посторонние вихревые потоки внутри трубы.
Шаг 7. Внешний вид или облицовка
Если есть насущность улучшить внешний вид печи, то можно её обналичить искусственным камнем, декоративным кирпичом или керамической плиткой.
Обналичка может помочь
Делать это не рекомендуется, поскольку это значительно снижает теплоотдачу печи.
Шаг 8. Просушка печи
Вот печь и готова, но не торопитесь ею пользоваться. Выложенный кирпич набрал много влаги, и резкое увеличение температуры его расколет, — его нужно высушить.
Для этого её нужно в открытом состоянии оставить не несколько дней. Лучше использовать электрические термостаты или помещать внутрь печи электролампочку.
Подготовка к запуску — просушка
Обустройство фундамента: схема
Порядок действий следующий:
- фундамент, когда делают такие отопительно-варочные печи своими руками, должен иметь размер 1,2х 1,2 метра;
- дно ямы выравнивают и выстилают подушкой из песка толщиной 10-15 сантиметров;
- насыпают слой щебня высотой примерно 10-15 сантиметров;
- после укладки и утрамбовки щебня устанавливают опалубку. Обвязывают арматурную сетку – она должна охватывать всю толщину фундамента;
- заливку выполняют несколько раз, притом, что первые слои делают из гальки и цемента, а сверху помещают раствор из песка и цемента (марки 400) в соотношении 3:1;
- на то, чтобы фундамент застыл, отводят не менее 3-х недель;
- когда основание застынет, снимают опалубку и укладывают рубероид в 2 слоя. Первый ряд кирпичей укладывают на этот материал.
Размеры, чертежи и порядовки
Существует множество вариантов русских печей. Чертежи некоторых из них мы приводим в качестве примера.
Фотогалерея: примеры чертежей и порядовок
Русская печь: чертежи и порядовки
Чертёж русской печи с нижним подогревом
Чертёж русской печи с варочной плитой
Чертёж русской печи с лежанкой
Сегодня мы не будем останавливаться на простых конструкциях. Наша цель — соорудить практичный и функциональный агрегат с варочной плитой и водогреющим баком, который удовлетворит любого владельца загородного жилья. Ниже вы можете увидеть его чертежи и порядовки, а в дальнейшем мы предоставим полную инструкцию по изготовлению печи, обустройству дымохода и порядке запуска агрегата в работу.
Чертёж и порядовки к русской печи (фотогалерея)

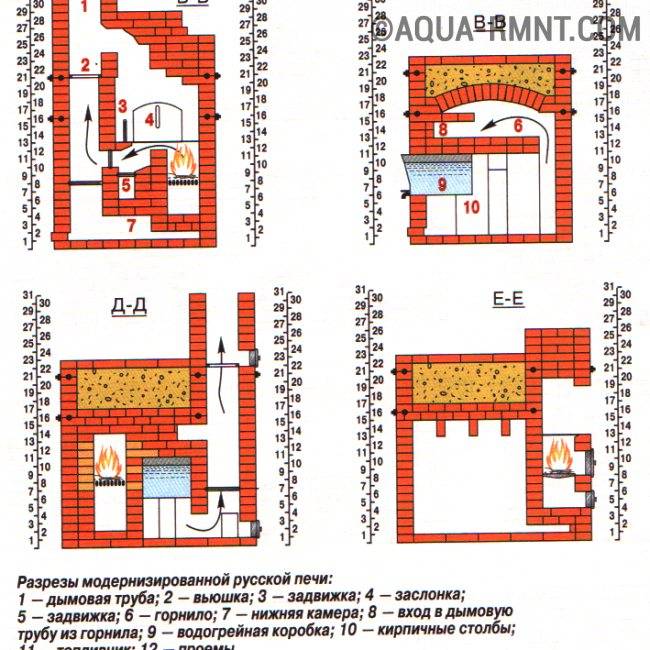

Чертёж улучшенной русской печи Чертёж и порядовка

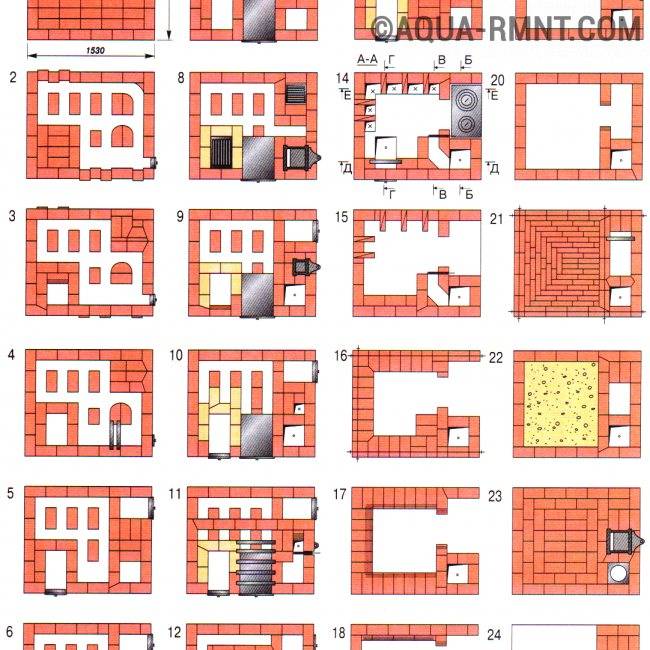

Порядовка русской печи: 1 — 24 ряд
Порядовка: 25 — 31 ряд
Готовая печь
О проблемах
Иногда уже после установки печи возникают проблемы. Например:
- Конструкция «завалилась» набок. Значит, фундамент недостаточно просох. Это большая неприятность. Печь придется разбирать и собирать заново.
- Лежанка не греется. Значит, неправильно смонтирована система воздушного обмена внутри печи. Вероятно, печь придется демонтировать и проверять по схеме, все ли выполнено в строгом соответствии с ней.
- Не греет плита или духовой шкаф, значит, открытый огонь слишком удален от них из-за большого количество рядов. Их нужно уменьшать, для этого — разбирать систему.
- Дым остается в помещении — не функционирует дымоход и труба. Этот вопрос нужно решать срочно, чтобы избежать несчастного случая. Печь разбирают и проверяют на соответствие схеме. Дымоход может быть очень узким, иногда ему требуется расширение.
- Печь очень быстро нагревается и быстро остывает. Возможно, выбран неправильный и некачественный кирпич, который не соответствует государственному стандарту. Чтобы решить проблему, придется всю работу переделывать.
Не допускайте эксплуатации печного сооружения, если агрегат функционирует неправильно. Лучше потратить время и переделать, чем пострадать от угарного газа или слабой топки.
Печь с варочной плитой
В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.
Работа спорится, когда под рукой есть все необходимое.
Поэтому заранее купите следующие материалы и принадлежности:
- Полнотелый красный кирпич – 107 шт;
- Поддувальную дверку – 1 шт;
- Колосниковую решетку – 1 шт;
- Одноконфорочную чугунную плиту – 1 шт;
- Топочную дверку – 1 шт;
- Задвижку для трубы – 1 шт.
Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.
Подготовка раствора
Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.
Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.
Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

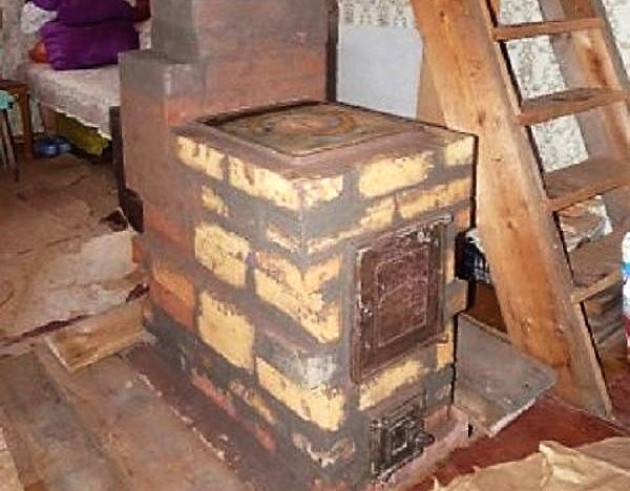

Примерный прообраз печки
Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.
Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).
Совет мастера: каждый новый ярус кирпича раскладывайте без раствора (насухо). Выполнив подгонку кирпичей по размеру, можно начинать кладку.
Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.
Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.
В рамке чугунной дверки есть четыре отверстия для проволоки, служащей для фиксации в кладке
Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.
Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.
Схема порядовки с 1 по 8 ряд
Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.
Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины
Это важное условие для обеспечения хорошей тяги
Полезный совет! Ориентируясь на чертежи порядовок, не забывайте смотреть на два разреза печки. Они помогут вам лучше представить ее конструкцию и не ошибиться при раскладке кирпича.
Схема порядовки с 9 по 11 ряд
Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.
Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.
На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.
Схемы щитков
Печь груба может иметь несколько назначений и в зависимости от целей ее использования, строят различные виды щитков. Рассмотрим возможные варианты щитков:
- Последовательный ход с вертикальными каналами. Для постройки такого вида щитка требуется наименьшее количество материалов. Схему проще воплотить в жизнь тем, кто не имеет достаточного опыта, благодаря простоте конструкции. Если схема щитка построена правильно, сопротивление газам будет самым большим, теплоэффективность средняя.
- Последовательный ход с горизонтальными каналами. Построить схему гораздо сложнее, чем предыдущую, но по параметрам они не различаются. Теплоээфективность повышается, за счет снижения сопротивления газам.
- Последовательный ход с длинными вертикальными каналами. Главные преимущества схемы заключаются в том, что простота возведения соответствует первому виду, а теплоэфективность второму. Минусами станет необходимость дополнительной постройки фундамента и большие затраты стройматериалов.
- Параллельный ход. Печь со щитком с параллельны ходом некомпактная, занимает много пространства, но теплоэффективность у нее самая большая. Существует возможность снижения мощности топки.
