Отопительные печи длительного горения – выбираем оптимальный вариант

На что обратить внимание при эксплуатации печи-камина длительного горения

Каждое изделие имеет инструкцию, в которой приведены не только описание и характеристики, но и рекомендации: как применять, как использовать устройство. Следуя им, можно продлить срок службы отопительного прибора и обеспечить противопожарную безопасность дома.

Вот эти советы:

  • Перед установкой следует убедиться, что вокруг устройства достаточно свободного места, нет соприкосновения с другими предметами интерьера.
  • До начала эксплуатации камелька необходимо оснастить место его расположения защитой от возможного возгорания.
  • Трубы монтируют в том направлении, в каком следуют образующиеся в результате горения газы.
  • Используется только твердое топливо.

Изготовление котла длительного горения

Котел

Сделать такую конструкцию в домашних условиях несложно, но для этого потребуются навыки работы со сварочным аппаратом и четкая инструкция.

Этап 1. Подготовка всего необходимого

Для изготовления котла потребуются:

  • металлическая труба o30 см и больше с толщиной стенок в 4-5 мм;

    Корпус можно изготовить из листовой стали метоодом сварки

  • сварочный аппарат;
  • листовая сталь толщиной 5 мм (для распределителя);
  • болгарка;
  • труба o6 см для подачи кислорода;
  • труба o10 см для вывода дымных газов из конструкции.

После подготовки оборудования и расходных материалов можно приступать к работе.

Этап 2. Сборка конструкции

Последовательность действий при сборке следующая.

Шаг 1. Труба, которая послужит корпусом конструкции, обрезается в соответствии с выбранной длиной (от 0,8 до 1 м). Если длина будет большей, это затруднит загрузку топлива при эксплуатации. Приваривается дно из листовой стали и (если требуется) ножки, выполненные из швеллера.

Труба

Шаг 2. Формируется воздушный распределитель. Для этого из листа стали вырезается круг, диаметр которого меньше диаметра конструкции на 2 см. В центре круга проделывается отверстие o2 см.

К распределителю приваривается крыльчатка с закрепленными на ней 5-сантиметровыми лопастями, изготовленными из той же стали. Сверху приваривается труба o6 см таким образом, чтобы посередине встало проделанное ранее отверстие.

Корпус котла и воздушный распределитель

Воздушный распределитель

Воздушный распределитель

Двойные стенки котла

Двойные стенки котла

Котел

Сверху труба оборудуется заслонкой для регулировки подачи кислорода.

Шаг 3. Возле дна котла оборудуется дверка для удаления продуктов горения. Болгаркой из стального листа вырезается прямоугольник, фиксируются петли с запорной ручкой. Прямоугольник и послужит дверкой.

Зольник

Загрузочный лючок для топлива

Шаг 4. Сверху на котел крепится дымоходная труба o10 см. Первые 40-45 см труба должна идти строго горизонтально, после чего пропускается через обменник тепла (последний выполняется в виде металлической емкости с водой).

Труба дымохода

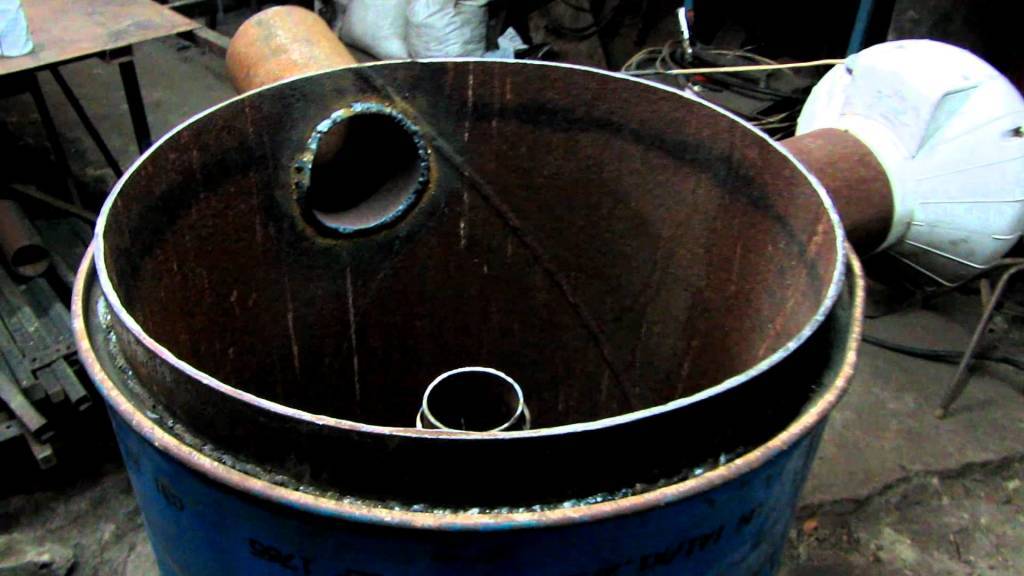

Шаг 5. Вырезается крышка для котла, в ней проделывается отверстие для воздушного распределителя

Важно, чтобы крышка прилегала к корпусу максимально плотно, иначе через щели будет выходить дым.

Крышка котла

Крышка котла (еще один вариант)

Все, теплогенератор длительного горения готов к использованию.

В чём преимущество печки длительного горения

Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.

Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.

Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки, как:

  • невысокий КПД;
  • отсутствие автоматической закладки топлива;
  • необходимость регулярной его закладки.

Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление, а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.

Что нужно учитывать перед сборкой печи долгого горения

Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка

Инструментарий для работы следует приготовить такой:

  1. Металлическая бочка на 200 л.
  2. Два стальных отрезка трубы, один больше, второй меньше.
  3. Металлический швеллер.
  4. Ножовка, стальной молот, топор, киянка.
  5. Рулетка или ответ для замеров.
  6. Красный кирпич высокого качества (порядка 50 штук).
  7. Отражатель (если есть).
  8. Набор электродов и сварочный аппарат.
  9. Листовая сталь.
  10. Строительная смесь или материалы для приготовления раствора для кладки кирпичей.

Алгоритм действий при сборке самодельной печи длительного горения

Сборка этого агрегата состоит из следующих действий:

  1. Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
  2. Приварите к отрезку днище из части стального листа круглой формы.
  3. Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
  4. К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
  5. Длина привариваемой трубы должна превышать высоту главной части на 10 см.
  6. Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
  7. Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
  8. Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.

Подготовка фундамента и сооружение дымохода для печи

Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.

Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.

Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.

Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.

Иногда требуется установка отражателя, особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.

Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.

Виды печей длительного горения и их выбор для самостоятельного изготовления

Эти печи обычно изготавливаются из кирпичей, металла или камня. Могут иметь круглую, цилиндрическую, квадратную либо неправильную форму. В зависимости от своей конструкции и способа сжигания топлива печи длительного горения различаются по видам.

Классическая печь долгого горения

Конструкция, в которой распространение пламени происходит снизу вверх, проталкивая горящие газы через слои топочного материала, является классической. Этот вид печей оборудуется теплообменником и камерой дожига, в которую осуществляется подача дополнительной порции воздуха. Яркими представителями этого вида являются печи длительного горения: булерьян (бренеран), печь Бутакова, а также изменённые конструкции с разными теплообменниками.

В печах Булерьян роль теплообменника выплняют изогнутые трубы, расположенные внутри корпуса печи

Шахтная печь долгого горения

Другим видом таких сооружений является шахтная печь. В этой конструкции зона горения смещена к колосниковой части. Продукты сжигания топлива выведены через соседний отсек, в котором они догорают, создавая теплообмен. Этот вид лучше всего возводить из кирпича, что подтверждено на протяжении многих веков.

В печах шахтного типа зона горения находится непосредственно над колосниковой решёткой

Подовая печь

Это конструкция с верхним горением, в которой поджигается верхняя часть топочного материала, а направление огня осуществляется в противоположную сторону. Такой прибор требует подачи кислорода под сгоревший слой, поэтому печь должна содержать специальные каналы доставки воздуха. Простота конструкции в сочетании с эффективностью и функциональностью способствовала созданию множества вариантов, которые можно изготовить своими руками. При этом материалом для её изготовления послужат использованные ёмкости цилиндрической формы. Ярким примером такого вида отопительных агрегатов является печь под названием «бубафоня».

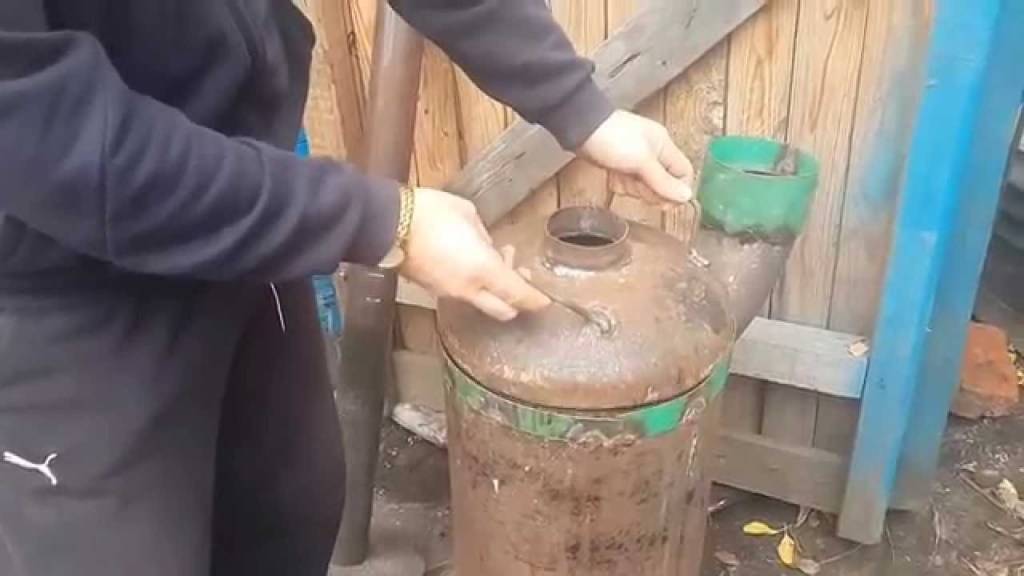

В качестве корпуса для самодельной печи можно использовать старый газовый баллон

Газогенерирующие печи

Газогенерирующие печи или сооружения с дополнительным сжиганием пиролизных газов. В такой конструкции топочный материал сгорает под воздействием двух факторов: высокой температуры и малого количества кислорода. Это приводит к выделению горючих газов, которые догорают в дополнительной камере. Конструкции такого вида печей являются наиболее сложными в изготовлении, однако их эффективность и удобство эксплуатации превосходят предыдущие варианты.

Пиролизные газы догорают в дополнительной камере над топливником

Как самому модернизировать печь длительного горения

Чтобы самодельная печь доставляла меньше хлопот, её можно улучшить.

Модернизация печи «бубафоня»

Вес конструкции печи «бубафоня» обычно достигает 150–170 кг. Это создаёт неудобство, поскольку для очистки от золы и других остатков горения её необходимо переворачивать. Чтобы этого избежать, можно усовершенствовать конструкцию, сделав в ней отверстия с дверцами. Однако следует учесть, что особенность такой печи именно в отсутствии лишних щелей, через которые может проникнуть воздух. Поэтому при изготовлении дверок потребуется их тщательная герметизация в закрытом положении. Этого можно достичь, приварив к корпусу металлические борты и уплотнения.

Воздушная тяга в топочной камере улучшится, если изменить количество и форму рёбер на круглой пластине поршня конструкции. Для этого вместо отрезков швеллера нужно приварить стальные пластины. При этом они должны иметь небольшой изгиб по всей длине детали. Такая форма даст возможность закручиваться поступающему воздуху, который равномерно распределится в топочной камере. Для получения нужного эффекта достаточно от 6 до 8 пластин.

Изогнутые рёбра на поршне помогут улучшить тягу

Модернизация кирпичной печи

Печь длительного горения из кирпича займёт намного меньше места, если её конструкция будет напоминать форму треугольника и размещаться в углу помещения. На порядовку такой конструкции потребуется меньше строительного материала и соответственно — финансовых вложений.

Кирпичный вариант печи длительного горения можно модернизировать отдельной заслонкой для переключения зимнего и летнего режима обогрева. В осенне-весенний период, когда нет заморозков, но воздух пропитан сыростью, эта заслонка поможет сделать обогрев не слишком жарким.

Дополнительная заслонка сделает обогрев более комфортным

Как устроен самодельный котел длительного горения

Принцип работы

Схема работы таких котлов основывается на особенности твердого топлива тлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.

Чертеж котла

Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).

Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.

Схема котла

Основные преимущества

Котлы длительного горения выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:

  • низкая стоимость топлива;
  • автономность;
  • возможность обогрева больших площадей при минимальных расходах;
  • легкость монтажа и эксплуатации;
  • безопасность;
  • возможность изготовления в домашних условиях.

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

Труба для корпуса

Вне зависимости от модификации котел состоит из трех основных зон:

  • загрузочной зоны;
  • зоны тления и теплообразования;
  • зоны окончательного сжигания, где горит зола и выводятся дымные газы.

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

Котел на дровах длительного горенияКотел на дровах длительного горения

Котел длительного горения

Воздух может подаваться одним из двух способов:

  • прямо из атмосферы;
  • из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

Котел длительного горенияКотел длительного горения

Способ №1. К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2. Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.

Особенности устройства

И тут перед потребителем встает вопрос — что выбрать? Конечно, заводские печи — это гарантия качества и презентабельный внешний вид, плюс высокий показатель безопасности. Но стоят эти агрегаты недешево, поэтому основной массе потребителей они не по карману. Что и подталкивает многих к изготовлению таких котлов своими руками. Сразу же оговоримся, что сделать самому такой котел не так-то просто. Для этого вы должны владеть навыками сварщика. Ведь к печи предъявляются особые требования, где герметизация и надежность сварных швов должны соответствовать максимальной шкале.

Печки длительного горения могут работать на дровах, опилках, угле и подобных видах топлива. Все это доступно и недорого, что и требуется для экономичного подхода к отоплению собственного дома. К тому же процесс горения идет медленно, требуемое количество топлива уменьшается, но при этом выделяемого тепла достаточно, чтобы отопить несколько помещений

Конечно, важно предварительно подсчитать мощность, требуемую для системы отопления

Все традиционные недостатки твердотопливных печей в конструкциях длительного горения отсутствуют. У них достаточно высокий коэффициент полезного действия, и нет необходимости периодически проводить закладку дров или угля. Кроме того, подобные печки можно автоматизировать. Хотя для самодельной модели автоматизации не потребуется, поскольку одной закладки хватает на 20 часов.

Пошаговая инструкция по изготовлению печи

Шаг 1. В нашем примере используется простая 250-литровая бочка с толстыми стенками – идеальный вариант для изготовления печи. Отрежьте верхнюю часть бочки, но не выбрасывайте.

Верхняя часть бочки отрезана

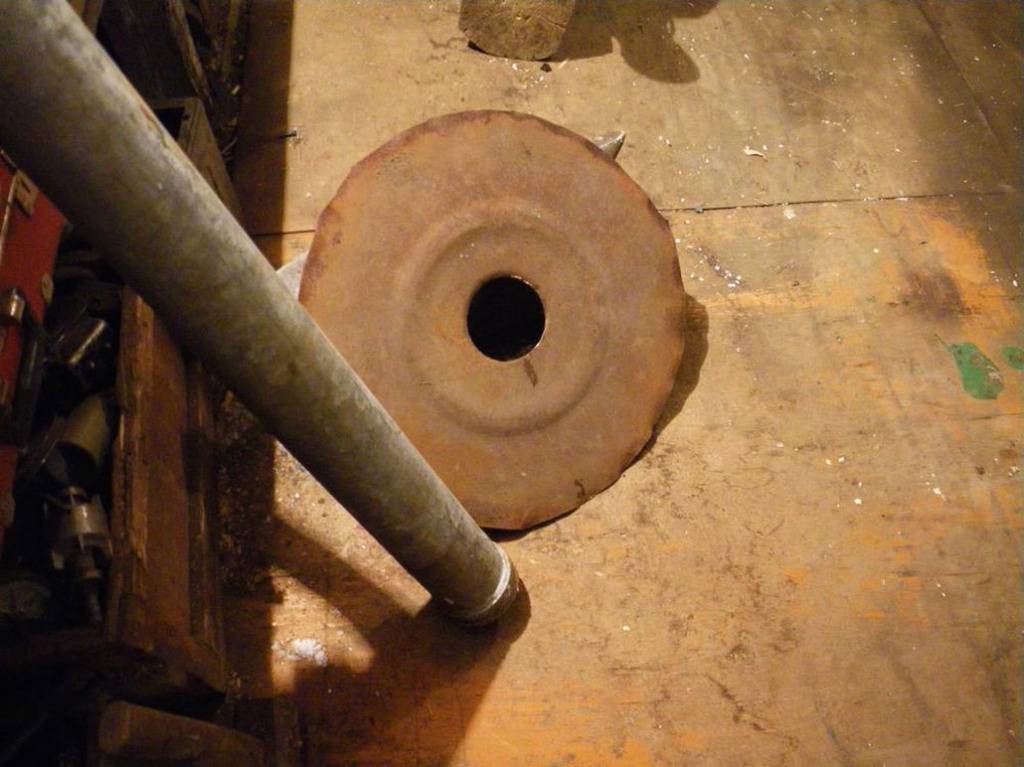

Шаг 2. Сделайте из верхней части своего рода крышку – «блин» для подачи кислорода. Подгоните ее по размерам бочки – в итоге при установке между ней и стенками должно оставаться по 2 мм по всей окружности. Заварите горловину крышки. В ее центре проделайте отверстие для установки трубы, посредством которой будет подаваться воздух. Также приварите 4 швеллера, как на фото ниже.

«Блин» для подачи воздухаЕще одно фото элемента

Шаг 3. Немного отступив от верхнего края, вырежьте в стенке бочки еще одно отверстие – для монтажа дымохода. В нашем примере дымоходом послужит труба диаметром 140 мм.

Отверстие для установки дымохода

Шаг 4. Приступайте к изготовлению крышки. Сделайте ее из листового металла толщиной 4 мм, а снизу приварите герметизирующее кольцо, соответствующее диаметру бочки. По центру крышки сделайте отверстие для трубы, которая была приварена к «блину».

Крышка для печиВ середине крышки – отверстие для воздуховода от «блина»

Шаг 5. На дне бочки сделайте простые ножки, чтобы конструкция была устойчивой. Ножки должны быть металлическими, равно как и все другие элементы.

Изготовление ножек для печиНожки должны быть металлическими

Шаг 6. Установите печь в нужном месте и приступайте к созданию дымохода. В нашем примере он сборного типа. В первую очередь, изготовьте хомут, посредством которого дымоход будет крепиться к корпусу.

Хомут, который позволит прикрепить дымоход к печи

Шаг 7. Сделайте направляющие в дымоходе, благодаря которым он с легкостью будет зафиксирован на корпусе.

Направляющие в дымоходе

Шаг 8. Состыкуйте бочку с трубой, в обязательном порядке проложив асбестовой тканью все стыки. Поверх ткани наденьте хомут, затяните его.

Асбестовая тканьЗатягивание хомута поверх тканиГотовый стык между трубой и бочкой

Шаг 9. Все, конструкция собрана, можно проверить ее работоспособность. Загрузите внутрь опилки или дрова.

Печь загружена топливом

Шаг 10. Полейте топливо отработанным маслом, затем установите крышку. Что касается «блина», то его пока не используйте. После того как топливо разгорится, снимите крышку и поставьте «блин». Для полноценного прогрева подобной конструкции требуется примерно 10 минут, в дальнейшем дрова будут гореть еще долго. Хотя то, сколько именно будет длиться горение, во многом зависит от качества топлива.

Фото готовой печи для гаража

Видео – Самодельная буржуйка для гаража

Если есть желание, можете доработать описанную выше конструкцию, хотя она и без того будет отлично справляться со своими функциями. К примеру, для повышения КПД можно увеличить поверхность и тем самым улучшить теплообмен. С этой целью по бокам корпуса приварите металлические пластины.

Помимо того, можете изготовить колосник с зольником: вырежьте из листа металла круг по внутреннему диаметру корпуса, просверлите отверстия диаметром 60-80 см и установите снизу. После этого зола через отверстия будет ссыпаться вниз – туда, где оборудован зольник. Считается, что топливо из-за этого будет быстрее гореть, помните об этом моменте и позаботьтесь, чтобы зольник был максимально герметизирован.

Каминные типы печей-котлов

У классических печей чаще всего нет прозрачных дверок для наблюдения за огнём

Если хочется установить красивую печь, то стоит обратить внимание на модели, которые отличаются своим дизайном, схожим с камином.

Есть печи, отделанные искусственным или натуральным камнем, по внешнему виду не уступающие классическому камину. Что касается мощности обогрева, то можно выбрать разные варианты, в зависимости от потребностей.

Цены на такие печи могут быть самые разные, современные модели очень удобные в использовании и отличаются не только внешним дизайном, но и удобством в обслуживании и высокой теплоотдачей.

Печь своими руками

Что еще понадобится кроме металлической бочки?

  • Листы железа толщиною 4-5 мм.
  • Труба диаметром 100 мм.
  • Колосниковая решетка, лучше готовая, хотя и своими руками ее можно изготовить, к примеру, из уголка и проволоки.
  • Асбестовый шнур.

Конструкция из бочки

Теперь последовательность проведения сборочных работ:

У бочки вырезается крышка с припуском 40-50 мм. В ней же по центру делается отверстие чуть больше диаметра трубы 100 мм.
В нижней части бочки вырезается прямоугольное отверстие под топку. Через нее будут проводиться закладка топлива.
Чуть ниже делается прямоугольное отверстие меньшего размера для поддувала.
Изнутри бочки между топкой и поддувалом привариваются направляющие из проволоки, на которые будет уложена колосниковая решетка.
В верхней части сбоку вырезается отверстие под дымоход. К нему тут же приваривается труба диаметром 100 мм и длиною 20-40 см.
Теперь из металлического листа вырезается блин диаметром чуть меньше диаметра бочки.
В блине по центру делается отверстие и к нему приваривается труба диаметром 100 мм. Длина трубы должна быть больше высоты бочки на 20-50 см.
Из этого же листа вырезаются прямоугольники шириною 50-80 мм, а вот их длина должна равняться расстоянию от края блина до края сквозного отверстия в центре. Эти куски равномерно привариваются по кругу ребром с обратной стороны от приваренной трубы. Этот узел называется прессом. С его помощью топливо будет придавливаться, чтобы не создавать большое пространство для зоны горения.
Теперь надо провести частичную сборку. То есть, устанавливается колосниковая решетка, сверху опускается пресс. На него надевается крышка так, чтобы труба пресса вошла в отверстие крышки.
Теперь крышка приваривается к корпусу печки по всему периметру

Здесь важно проварить шов очень герметично. В зазор между торчащей трубой и отверстием крышки необходимо заложить асбестовый шнур, он станет преградой для дыма и угарных газов.
Навешивается дверца на отверстие топки.
Устанавливается шибер на поддувало.. Все готово, остается лишь установить печь по месту назначения и присоединить к ней дымоход

Все готово, остается лишь установить печь по месту назначения и присоединить к ней дымоход

Под такой агрегат обязательно заливается прочное и огнеупорное основание, это важно

Закладка топлива

Теперь к вопросу, как провести закладку топлива? Для этого вам обязательно понадобится помощник. Он будет поднимать пресс за торчащую трубу. Поднять надо максимально вверх, чтобы полностью открыть камеру сгорания. Топливо же укладывается плотно с минимальным пространством между его частями. Чем меньше воздуха внутри топки, тем длительнее происходит процесс пиролиза.

Не все, наверное, поняли, для чего необходима труба, которая приварена к прессу. Это специальный канал, по которому свежий воздух будет подаваться в зону сгорания топлива. А ребра, приваренные снизу, будут создавать необходимое пространство для проникновения воздуха внутрь, плюс они придают дополнительный вес прессу.

Это одна из моделей печек длительного горения, которые можно сделать своими руками из двухсотлитровой металлической бочки. Скажем прямо, вариант не самый сложный, но и не самый красивый. Устанавливать бочку в жилое помещение никто не будет, поэтому такие печи чаще всего устанавливают в подсобных помещениях служебного назначения. К примеру, в гаражах, мастерских, в теплицах и так далее. Хотя некоторые дачники устанавливают их и внутри основного строения, облагораживая конструкцию дополнительными элементами. Например, можно установить перед печкой декоративный экран, или облицевать ее кирпичом. Кто хочет, тот найдет варианты, сделать печь красивой.
