Порядовки печей из кирпича своими руками

Устройство печи для дачи и ее особенности

Основными элементами любой кирпичной печи для дачи являются:

  1. Фундамент. Для любой печи необходимо строить отдельное основание, не связанное с основным фундаментом дома.

  2. Корпус печи. Состоит из топочной камеры и дымохода. Если схема печи предполагает дополнительные элементы, то могут входить варочная поверхность, духовой шкаф, водогрейный бак.
  3. Топочная камера. Размеры топки зависят от площади помещения и необходимой мощности. Если печь планируется топить дровами, то высота топки должна быть не менее 40 см. Толщина топки должна быть не менее1/2 кирпича. Топка может выкладывать из шамотного (жаростойкого) кирпича либо приобретаться в уже готовом виде их чугуна.
  4. Зольник (зольная камера). Этот элемент печи предназначен для сбора продуктов в процессе сгорания топлива. Также через зольник происходит забор кислорода, необходимо для процесса горения.

    Зольник располагается ниже топочной камеры и всегда снабжен металлической дверцей, через которую происходит чистка. Между зольником и топочной камерой прокладывается колосниковая решетка. Стандартно зольная камера выполняется высотой в 3 кирпича.

  5. Дымоход. Основной элемент печи, через который отводятся продукты сгорания топлива. Дымоход может быть выполнен из кирпича либо сложен из стальных труб. На функциональность и эффективность это никак не влияет. Дымоход выводится от печи либо напрямую через кровлю, либо через стену на улицу. При возведении дымохода нужно избегать множества ответвлений и горизонтальных участков, так как это негативно сказывается на тяге и может снизить эффективность обогрева помещения.

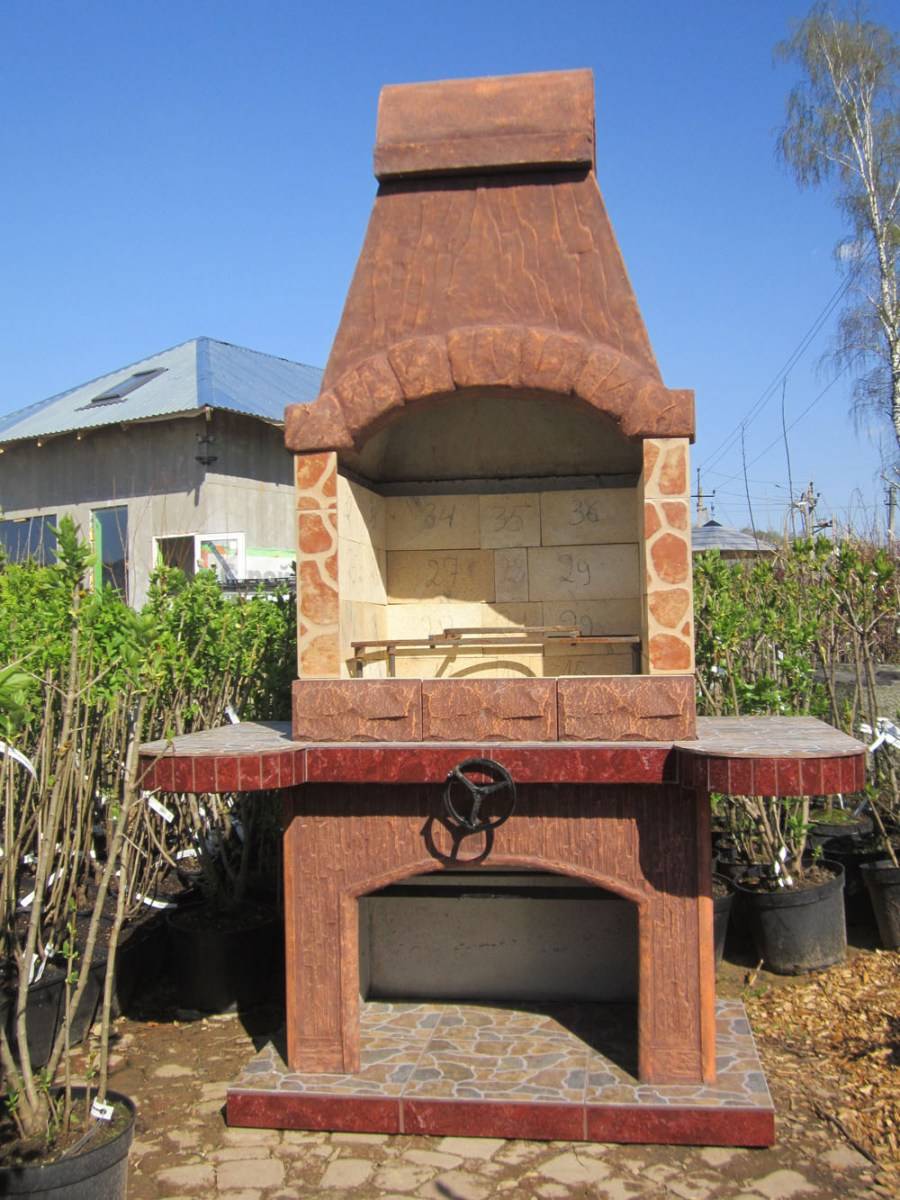

Декоративное оформление

Остались сущие пустяки – декоративное оформление вашего очага. Для декоративного оформления используется декоративный кирпич. Он не огнеупорный, его главная функция – украсить ваш новый очаг.

Обкладывая камины барбекю декоративным кирпичом, следует оставлять воздушную прослойку между огнеупорными и декоративными кирпичами. Огнеупорные и декоративные кирпичи при нагревании расширяются по-разному. Декоративный кирпич со временем начнёт крошиться от частого нагревания. Воздушная прослойка позволить оставлять декоративное покрытие холодным.

Источники

  • https://small-village.com/postroiki/barbekyu-iz-kirpicha-svoimi-rukami.html
  • https://mangalka.com/barbekyu/mangaly-i-barbekyu-iz-kirpicha-svoimi-rukami.html
  • https://dachadesign.ru/barbekyu-svoimi-rukami/
  • https://dachadesign.ru/barbekyu-iz-kirpicha/
  • http://landshaftdizajn.ru/mangal-iz-kirpicha/
  • http://landshaftdizajn.ru/barbekyu-iz-kirpicha/
  • https://o-remonte.com/mangal-barbekyu-iz-kirpicha/

«Буслаевская» печь: проекты

В конструкции имеется встроенная вытяжка. Печь отличается небольшими размерами. Она идеально подходит для любого частного дома, поскольку позволяет не только обогревать помещения, но и готовить пищу. Несмотря на компактный размер, печь хорошо обогревает просторные помещения, поэтому существую готовые проекты домов с печкой .

Специальные схемы кладки печей из кирпича помогут выполнить работу без проведения сложных расчетов.

Для укладки потребуются такие материалы:

  • дверцы — топки (0,2х0,25 метра), ВК (0,39х0,5 метра), поддувала (0,14х0,14 метра);
  • огнеупор – 43 штуки;
  • полнотелый кирпич – 382 штуки;
  • духовка-шкаф 28х33х50 сантиметра;
  • чугунная плита 0,7х0,4 метра с конфорками (съемными кольцами разного диаметра);
  • задвижки – паровытяжная (12х13 сантиметров) и дымовая (12х25 сантиметров);
  • решетка – колосник 30х20 сантиметров;
  • уголок – три заготовки равнополочного проката длиной 1 метр и размером 45х45 миллиметров;
  • сталь – кусок 0,3х0,28 метра;
  • полоса – по 4 куска метровых (4-х миллиметровка), 0,25 метра (2-х миллиметровка), 0,35 метра (3-х миллиметровка);
  • плита из чугуна – 0,4 х0,25 метра; 40х15 сантиметров.

Проекты печей из кирпича такого типа выглядят следующим образом:

  1. Полный ряд.
  2. Дверца поддувала.
  3. Проем окна для прочистки.
  4. Низ духовки выкладывается из огнеупора, три стороны обкладываются железом.
  5. Монтаж топочной двери, колосника, под топкой – огнеупора, перекрытие прочистки, дверцы поддувала.
  6. Установка ДШ.
  7. Укладка огнеупора на ребро вокруг ДШ.
  8. Укладка по схеме.
  9. Выполняется верхняя обмазка глиной духовки (1 сантиметр), перекрытие ДТ, прикрепляется плита с конфорками.
  10. Монтаж дымооборота с прочистными окнами, плита не закладывается. В дальнейшем кирпич ставится на ребро.
  11. Выполняется перекрытие чистки, создаются каналы, укладываются 25-сантиметровые полосы.
  12. Оканчиваются чистки, вмуровывается крепежная проволока.
  13. Укладывается колпак.
  14. Монтаж перекрытия ВК, при этом вытяжки остаются.
  15. Выкладываются печурки по схеме.
  16. Малая печурка оканчивается листовым железом, кладка выполняется по порядовке печи из кирпича .
  17. Выкладывается прочистное отверстие большой печурки, грани боковых стенок каналов стесываются.
  18. Кладка выступов.
  19. Выполняется дублирование выступов и монтаж уголка.
  20. Дымоход БП перекрывается аналогично 19 ряду.
  21. Изготавливается трехрядная шейка, размер дымохода уменьшают до сечения 26х13 сантиметров для верхней задвижки.
  22. Создается дымоход с разделками, на этом и последующих рядах.

Размеры конструкции увеличиваются при использовании клинкерного облицовочного кирпича, поэтому использовать их вместо полнотелого материала не рекомендуется. При отделке изразцами обеспечивается долговечность (материал служит десятки лет), кроме того, его можно демонтировать для облицовки других отопительных конструкций.

Порядовка банной печи: схемы

Проекты отопительных печей из кирпича показывают расположение шамотного и глиняного кирпича в каждом ряду. Пояснения к порядовке:

1, 2 ряд. Создается поддувало (окошко для подачи воздуха), используется перевязка.

3. Оставляется окно для основного дымохода.

4. Устанавливается заслонка, дверца зольника.

5. Монтируется колосник, топка, на них впоследствии укладывается огнеупор.

6. Повторяется форма дымохода и топки, устанавливаются дверки.

7-11 ряды. Топка заканчивается на 11 ряду.

12-14 ряды. Монтируется короб каменки.

15-16. Шахта расширяется и половинится по аналогии с 6 рядом.

18. Устанавливается дверца чистки.

22,23. Шахты объединяются, кромки кирпича при этом стачиваются. Затем полностью перекрывается шахта над каменкой, остается только дымоход.

Традиционная русская печь

Самая распространенная – это русская печь, которую можно использовать в двух различных режимах. В летнее время она применяется исключительно для процесса готовки, благодаря тому, что отопительные каналы закрыты дополнительной заслонкой и горячий газ уходит сразу в дымоход. В зимнее время заслонку открывают, что обеспечивает прогрев помещения. В русскую печь, как правило, встраивается духовка, которая является своеобразным дополнительным аккумулятором тепла.

Нередко к печи для дома из кирпича дополнительно пристраивается лежак с обогревом за счет применения колпаков, которые выполняются без потери КПД всего устройства.

Недостатком русской печи в основном являются ее довольно внушительные размеры за счет выноса варочной поверхности отдельно от тела.

Советы специалистов

Стропильная система, перекрытия и сам деревянный дом являются пожароопасными. Поэтому при прохождении печи через эти элементы необходимо следовать нормам СНиП. В перекрытиях создают разделки следующих видов:

  • утолщение кирпичом (расход материала большой, конструкция выглядит не слишком красиво);
  • деревянный ящик с засыпкой из негорючих материалов (керамзит, песок, базальтовая вата);
  • сэндвич из двух труб с внутренним теплоизоляционным материалом.

Существуют и многофункциональные печи, которые способны вырабатывать электроэнергию, обеспечивают полное сгорание дров, имеют отопительный контур. Их порядовка более сложная, так как в их составе присутствуют металлические элементы.

Чертежи печей из кирпича на видео с наглядным примером строительства:

Требования безопасности к месту установки

По причине того, что печь из кирпича для дома устанавливается на фундамент, специально для нее залитый, необходимо подобрать место таким образом, чтобы не пришлось пилить потолочный и подпольные лаги. Отдельное основание, не связанное с фундаментом дома, требуется практически во всех случаях, даже если печь была спроектирована вместе с домом.

Исключение можно сделать только для некоторых видов печей, имеющих небольшой конструктивный вес. Так, например, низкая и широкая варочная печь из кирпича для дома, проекты которой предполагают использование минимальное количество материала, устанавливается только на теплоизоляцию.

Если пол стоит на лагах, неплохо перед установкой печи укрепить напольное покрытие с помощью дополнительных перемычек. В случае, если под домом заложен монолитный фундамент, то дополнительное основание выполнять необязательно, достаточно подложить подстилку и можно выкладывать кирпич.

Труба должна отстоять от конька крыши не менее чем на 1,5 м и быть его выше на 0,5 м.

Когда место будет определено, можно выложить на полу периметр из кирпичей для лучшего представления, как это будет выглядеть в будущем.

Как правило, печь из кирпича для дома, своими руками сложенная, используется в деревянных домах, установленных на ленточных или бутовых фундаментах. В этом случае требуется выполнение полноценного железобетонного или, если планируется печь на шанцах, ленточного забутованного основания.

После того как место, на котором будет стоять печь для дома из кирпича, определено, необходимо выполнить фундамент. От того, насколько качественно он будет залит, зависит надежность и равномерность кладки, а также внешний вид будущей печи

Поэтому к заливке основания стоит подойти с должным вниманием

Основание заливают на 5 см шире по всем сторонам, чем будущая печь, по общей технологии изготовления фундаментов. Если используются современные материалы, например, «Изоспан Д», достаточно проложить два слоя гидроизоляции: на песчаную подушку под основание и поверх самого фундамента. Другой способ выполнить гидроизоляцию: поверх верхнего слоя рубероида укладываются листы асбеста высотой в 4-6 см. Затем кровельное железо и, последним слоем, войлок, замоченный в очень жидком кладочном составе. После просыхания войлока можно укладывать кирпичи.

Кирпичик к кирпичику

Печка-каменка складывается по алгоритму, однако самих алгоритмов достаточно много. Каждый ряд имеет определенные размеры. Строго следуйте выбранному проекту, от этого зависит долговечность и работоспособность печной конструкции.

Мы предлагаем несколько порядовок популярных проектов банных печей.

Так же, для примера, посмотрите порядовку печи-голландки

Количество рядов может быть больше или меньше, так как и высота парилки может варьироваться.

Какую бы схему вы ни выбрали, укладка кирпича начинается со сплошного нижнего ряда. Причем этот ряд, несмотря на кажущуюся простоту, является самым сложным. Принципиальное значение имеет правильно вымеренная диагональ основания. Максимально допустимая погрешность – 0.5 мм. Для этого края квадрата-основания выкладываются кирпичом с идеально ровными гранями.

После каждого ряда проверяйте себя, используя строительный отвес. Это поможет избежать перекосов.

Русская печь: чертежи печей из кирпича

Раньше такие конструкции встречались в каждом доме, но в настоящее время они уже являются редкостью. Несмотря на это, русская печь может удачно вписаться в интерьер помещения. Также печи русские из кирпича являются не только отопительным прибором – у них есть и варочная поверхность.

Для кладки печи потребуются следующие материалы:

Для работы потребуются следующие инструменты:

  • кельма – для укладывания и выравнивания раствора;
  • кирочка – многофункциональный молоток с лезвием, расположенным перпендикулярно оси рукоятки. На его другом конце находится квадратный лобовик;
  • уровень пузырьковый для кладки и гидравлический для первого ряда;
  • правило – служит для выравнивания кирпичей каждого ряда;
  • отвесы – один из них должен быть постоянно прикреплен к оси дымохода (перекрытию), а с помощью второго проверяется вертикальность углов;
  • кисть – нужна для затирки швов;
  • шнур – его натягивают на каждый ряд кладки.

Чертежи кирпичных печей для дома любого типа выглядят следующим образом:

  1. Варочная камера. Для кладки используется на 3/4 сточенный угловой кирпич с замками.
  2. Под. От задней части идет уклон, с целью чего пространство засыпают песком, на который укладывается кирпич.
  3. Перекрытие нижней части. Конструкцию укрывают кирпичом по пруткам, уголкам или листовым заготовкам.
  4. Свод с замком. В некоторых случаях используется центральный замок, в других – два последних симметричных кирпича.
  5. Ряды до нижнего свода. Кладка печи из кирпича выполняется обычным образом, в дальнейшем поверх нее устанавливают шаблон свода, собранные из ДСП, или рессоры, выпиленные из дерева.
  6. Колодцы. Представляют собой перевязанные ряды, в которых оставляют выходящее на подпечье отверстие.
  7. Подпечье. Кирпичи укладываются на фундаментном растворе, полые камни не допускаются.
  8. Свод ВК. Для удобства кирпичи стесывают до клинообразной формы.
  9. Перекрытие канала над самоварником. Является сплошным, используются только цельные камни.
  10. Над шестаком уменьшаются отверстия. Кирпич обрубается в соответствии с чертежом.
  11. Выравнивание стен. Вместе с этим уменьшают перетрубье, закладывают канал самоварника.
  12. Монтаж самоварника. Конструкцию закрывают отдельной крышкой.
  13. Установка вьюшки. Для вмуровывания конструкции укладывается два ряда.
  14. Дымоход. Высота трубы от пода до верхней части должна составлять минимум 5 метров. Верхние ряды образуют козырек, который препятствует попаданию осадков внутрь дымохода.

Благодаря такой печи обеспечивается качественный обогрев дома.

Принципы безопасности

Печное отопление должно отвечать определённым принципам безопасности. Их игнорирование может привести к крайне неприятным последствиям.

Одно из основных требований заключается в том, что между печью и горючими материалами (обычно это обшивка стен) минимальное расстояние – 30-40 см. Семейные парилки обычно не отличаются большими размерами, поэтому печь для бани не должна съедать пространство.

Для сокращения минимальной дистанции делают термоизоляционную прокладку. Например, из базальтовой ваты и стального листа. Или из кирпича. В этом случае допускается вдвое меньшее расстояние между отопительной конструкцией и стенами.

В защите нуждается и пол. Перед топкой рекомендуется настил металлического листа. Его монтаж делает искрение и выпадение остатков топлива из камеры безопасным.

Рисунок 4. Защитный металлический лист

Нужно помнить и о стыках между потолком/кровлей и дымоходом. Зазор между элементами тоже изолируют жаростойким материалом. Швы затем декорируют с помощью специальных – покупных или самодельных – накладок.

Схемы и чертежи печей из кирпича — правильная кладка

Отопительные печи из кирпича до сих пор пользуются большой популярностью. При желании их можно сделать самостоятельно. Для того, чтобы облегчить работу, созданы чертежи печей из кирпича. Следуя указаниям и рекомендациям по порядовке отопительной печи из кирпича. можно построить такие конструкции, как на фото.

Любая печь состоит из таких частей:

  • основание (не соединяется с фундаментом здания);
  • зольник обеспечивает поступление воздуха в камеру сгорания, накапливает золу, которую впоследствии можно убрать через специальную дверцу;
  • топливник, отделенный от зольника колосником (решеткой или прутьями), имеет дверцу для загрузки топлива, в нем сгорают дрова;
  • дымоход представляет собой трубу, через которую отводятся продукты сгорания;
  • дымообороты (их лабиринтные схемы нужны для поглощения тепла у горячего дыма).

Кирпичные печи имеют такие характеристики, как тяга, мощность, КПД, вид используемого топлива. Тяга зависит не только от высоты дымохода, но и от сечения, качества кладки. Готовые схемы отопительных печей из кирпича избавляют мастеров от проведения сложных расчетов (подробнее: «Устройство и схемы печей для дома «).

Видео об приготовлении раствора для кладки печи

Фундамент печи

Так как русская печь считается массивным сооружением, ей нужен отдельный фундамент. И поэтому, начинайте строительство печи заранее.

Идеальным вариантом считается плитный монолитный фундамент из специального железобетона. Данный фундамент не связан с фундаментом дома и является независимым строением.

Строительство его осуществляется по обычной технологии. Перед началом установки фундамента, укладывается гидроизоляционный слой — рубероид, сложенный в несколько слоев.

Обычно печь располагают у внутренней стены, которая имеет мелко заглубленный фундамент. Для независимости фундаментов необходимо между ними оставить зазор примерно 5 см, и в него засыпать песок. А верхний край фундамента не должен доходить до уровня пола на 14 см.

Если печь разместить у наружной стены, на заглубленном ленточном фундаменте, то необходимо будет котлован расширить и произвести песчано-гравийную засыпку с тщательной трамбовкой. Далее  устраивается плитный фундамент печи с определенным зазором от основания дома, так называемой отступкой. В нее засыпают песок, а ее торцевые стенки формируют кирпичной кладкой.

Если вы решили установить печь в проеме, то нужно просто соединить концы нижнего венца. Сделать это можно с помощью полос стали, которые кладутся на бревна с двух сторон и стягиваются специальными болтами. Далее проем обрамляется специальными деревянными стойками. Обязательно между ними и будущей печью должен быть циркуляционный зазор, называющийся еще разделкой. Под стеной в фундаменте дома должен быть предусмотрен промежуток, который будет равен ширине основания печи с каждой стороны.

Кладка русской печи своими руками порядовка

Главное требование к  кладке печи — это герметичность. Именно поэтому на печь идут только целые кирпичи без каких-либо трещин, а швы делают тонкими — не больше 5 мм. Не стоит добиваться воздухонепроницаемости при помощи обмазывания глиной всех стенок печи с внутренней стороны — это снизит теплопроводность и увеличит отложения копоти и сажи. Помимо этого, глина отслаивается и забивает каналы внутри печи, чистить которые будет достаточно проблематично. На сегодняшний день применяются следующие методы:

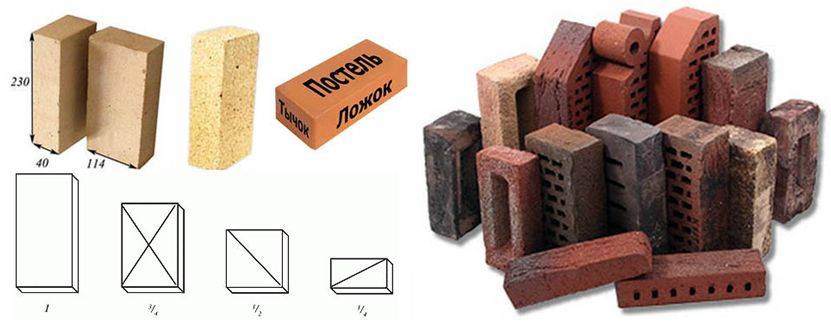

  • кладка в кирпич — при данном методе толщина стенки будет ровна длине кирпича;
  • кладка в полкирпича — здесь кирпич будет укладываться плашмя вдоль стенки;
  • кладка в четверть — т.е. кирпич будет укладываться на ребро.

Перевязка швов будет идти благодаря применению в углах поочередно тычковой и ложковой кладки либо не полноразмерного строительного материала.

Если используют керамический кирпич, его нужно предварительно вымачивать, так как он будет «вытягивать» всю влагу из раствора.

В процессе укладки обязательно убирайте излишки смеси, и особенно на внутренних сторонах печи. Внешние стенки печи укладывайте «в кирпич», а внутренние —«в полкирпича». Кладка рядов  — это порядок действий кладки в каждом последующем ряду. За счет данного процесса русскую печь может соорудить любой желающий.

Видео о русской печи своими руками

Первый ряд кладут из пережженного кирпича, он мало впитывает влагу. Для первого ряда углы выкладываются из обрезанных кирпичей.

Второй ряд начинается с кладки стен печи, укладываются прочистки спереди и с левой стороны. На фронтальной части с правой стороны печи формируют, как правило, зольник.

В третьем ряду чистки слева закладываются без раствора. С передней стороны устанавливают дверцы поддувала и прочистки. Дверцы монтируют при помощи пережженной стальной проволоки, она устанавливается в пропилы в кирпичах и скрепляется кладочным раствором.

В четвертом ряду перекрываются подовые каналы.

На пятом ряду устанавливают решетку колосника малой топки. Для установки внутренней части топливника применяют огнеупорный кирпич, он также кладется без использования раствора.

Далее идет ряд установки водонагревательного бака слева, и продолжается кладка топливника из специального огнеупорного кирпича.

В седьмом ряду идет установка колосниковой решетки топки плиты, монтируются стенки печи и первого топливника. Правую стенку нужно укрепить при помощи стальной полосы.

В восьмом и девятом ряду продолжаются кладки стен и внутренних каналов. Монтируются дверцы топки плиты и маленького топливника.

В десятом ряду будут соединяться своды первого и второго топливника. Перекрывают дно горнила. И каналы дымооборотов выводятся в горнило.

В следующем ряду на переднюю кромку кладки монтируется стальной уголок, сверху устанавливают плиту. Пространство правого топливника перекрывают специальной съемной колосниковой решеткой.

В двенадцатом ряду начинается укладка передних стенок горнила  и боковых стенок плиты с использованием огнеупорного кирпича. Монтируется заслонка горнила. Слева от печи начинают формировать нижнюю часть дымохода.

Далее нужно сделать шаблон арки из дерева и фанерных листов. По ним будут выкладываться своды арки.

С 13 по 16-й ряд продолжается укладка стенок печи и перекрывается устье горнила.

В семнадцатом ряду начинается определенное сужение свода горнила и расширение основного дымохода. А задняя стенка печи при этом укрепляется при помощи стальной стяжки.

В 18-ом ряду будет перекрываться свод горнила, и начнется укладка передней стенки печи, которая образует перетрубье.

В 19-ом ряду передняя стенка горнила укрепиться с помощью стяжки, идет установка стенок выше горнила, образуя определенное пространство для засыпки.

Далее свод горнила полностью засыпается песком и хорошо уплотняется. Это нужно для увеличения теплоемкости и обеспечения качественного выпекания хлеба.

В 21-ом ряду печь перекрывается, а перетрубье будет понемногу сужаться в сторону дымохода.

С 22 по 23-й ряды идет кладка дымохода и определенное сужение перетрубья.

В 24-ом ряду: перетрубье перекроется специальной вентиляционной заслонкой.

С 25 по 26-й ряд зазор над перетрубьем соединяется с дымоходом.

Далее кладка идет в зависимости от высоты комнаты: снаружи дымоход будет сужаться ступенькой перед потолком, и далее будет формироваться труба, которая будет проходить через перекрытие и кровлю. На этом и заканчивается строительство русской печи своими руками.

Осталось только выложить трубу над поверхностью крыши — и можно смело начинать топить!

Пошаговое выполнение кирпичной кладки печи

Порядок возведения кирпичных стен для бани определяется строительной схемой – порядовкой. Предложенная пошаговая инструкция рассматривает поочередную кирпичную выкладку.

Кладка кирпича с 1-го по 7-й ряд

У начинающих мастеров возникает вполне логичный вопрос: как сложить печь от фундамента (первые 7 рядов)?

  1. Первый ряд выкладывается сразу на гидроизоляционный слой фундамента. Кирпичи предварительно смачиваются водой. Угловые элементы выполняются под прямым углом, который проверяется уголком. Края требуют тщательного замера, что позволит предотвратить появление нежелательных зазоров в печной конструкции. В этом случае толщина готовых швов между кирпичами не должна превышать 6 мм. Чтобы лучше сложить кирпичи, нужно выполнить правильный замес раствора.
  2. Второй ряд из кирпичей выкладывается аналогичным способом, при этом каждый последующий элемент должен располагаться на стыках кирпичей из нижнего ряда. По этой же схеме следует выкладывать кирпичи для третьего ряда. Здесь должна быть установлена поддувальная дверца. Она фиксируется тонкой проволокой и стальными полосами.
  3. Прежде чем приступить к укладке следующего ряда, рекомендуется проверить ровность возводимых стен по вертикали и горизонтали, а также точность углов. В этом ряду устанавливаются колодцы для золы и решетки для воздухопроводных каналов. Для этого выполняются небольшие отверстия в элементах по 1 см с зазорами для монтажа колосника. Под установленной решеткой заднюю стенку выполняют слегка округлой.
  4. В шестом ряду фиксируется установленная поддувальная дверка, а в седьмом ряду – завершается монтаж колосника и дверки для топки. Чтобы обеспечить безопасное отопление парной, печная дверка должна быть изготовлена из чугуна. На данный момент это самый прочный и жаростойкий материал.

Кладка кирпича с 8-го по 23-й ряд

  1. Как сложить печь с 8-го ряда и до установки дымоходной трубы? При формировании восьмого ряда выполняется установка перегородки, которая служит основанием для обустройства дымоходной трубы. По аналогичному принципу кирпичная кладка выполняется до 14-го ряда включительно, на котором будут установлены швеллеры из металла. При этом в лицевой стенке печи необходимо обустроить небольшой проем для вертикальной установки водяного бака таким образом, чтобы он полностью соприкасался со швеллерами.
  2. Для выкладки пятнадцатого ряда используются ½ кирпичей, которые между собой размещаются под небольшим углом. Это послужит основой для разделительной перегородки. До 18-го ряда выкладка кирпичей выполняется по аналогии с первыми рядами конструкции.
  3. При кладке девятнадцатого ряда выполняется установка дверцы для вывода пара. Далее устанавливаются металлические полоски, с дальнейшей кладкой оставшихся рядов. Это необходимо для надежной фиксации дверной рамки для вывода пара и установки бака для горячего водоснабжения, который обкладывается кирпичным боем.
  4. С 23-го ряда выполняется монтаж дымоотводной трубы, определяющей конечную высоту конструкции.

Печь-шведка

Еще один вариант варочно-отопительных печей. Это более компактное устройство, в котором варочная панель прячется в углубление. Кроме того, дополнительно над плитой имеется специальная ниша для сушки различных трав, ягод и прочих продуктов.

Как еще называют такие печи для дома из кирпича – «шведка». Подобное устройство имеет массу преимуществ в сравнении с другими печками. Благодаря своей конструкции устройство обладает самым высоким коэффициентом полезного действия – более 60%, так как отопительные каналы идут во всю печь из кирпича для дома. Отзывы использующих подобную печь отмечают, что при небольших габаритах такая конструкция способна обогревать до 70 кв.м жилого помещения.

Ее также возможно использовать в разных режимах работы, при этом практически исключена возможность задымления благодаря особенностям конструкции дымохода. К тому же, подобную печь возможно совместить с камином, когда оба устройства будут использовать один дымоход. Если разместить эту конструкцию на границе гостиной и кухни, то в рабочем помещении вы получите настоящую печь со всеми необходимыми атрибутами, а в гостиной уютный камин.

Разновидности кирпичных печей

Существует несколько основных типов печей:

  • отопительная, предназначена исключительно для обогрева помещения, поэтому занимает минимум полезной площади;
  • варочная, предназначенная только для нагрева плиты, такую печь можно использовать даже в летнее время, так как она сильно не нагревает окружающий воздух;
  • Отопительно-варочная, сочетающая в себе характеристики двух предыдущих видов. Наиболее распространенный вариант при изготовлении печи для дома из кирпича (фото ниже);
  • печь-камин, использующая не только в целях отопления помещений, но и в качестве декоративного элемента для интерьера комнаты.

Как подготовить раствор для кладки кирпичей

Практически всегда, для этих целей служит для кладки печи применяется песчано-глиняный раствор: вязкий, прочный и долговечный.  Готовится этот раствор из белой или желтоватой глины с добавлением кварцевого песка в пропорции 1:1. При этом, не рекомендуется использовать воду с повышенным содержанием солей кальция и магния (жесткую воду). Перед приготовлением, глину замачивают в воде и оставляют на сутки, после чего пропускают сквозь сито с ячейкой 3 х 3 мм. Этот процесс производится способом протирания, поскольку смесь глины с водой иначе через сито не пропустить. Потом добавляется песок и делается замес с постепенным доливанием воды. Окончательный раствор по консистенции должен напоминать густую сметану.

Выбор кладочной смеси

Для кладки печи нужно использовать жаропрочную смесь. Её можно купить в строительном супермаркете или приготовить самостоятельно. Заводской вариант отличается выверенным соотношением компонентов. Раствор, приготовленный своими руками – это экономия средств.

Для подобных работ используют смеси на основе глины. Последняя, в отличие от цемента, не боится высоких температур. Напротив, под воздействием жара материал крепчает. В ход идёт либо красная, либо шамотная глина. В этом случае показатели терморасширения у кирпича и смеси будут примерно одинаковыми. А это сделает конструкцию монолитной.

Глину перемешивают с песком. Количество последнего зависит от жирности глины. Поскольку в каждом случае параметры материалов индивидуальны, раствор рекомендуется тестировать. Проверяют качество смеси по-разному. Один из способов заключается в том, чтобы слепить несколько шариков и дать им высохнуть вдали от солнечных лучей. Подсохшие шары бросают с метровой высоты. Те из них, которые не разрушатся, покажут подходящие пропорции составляющих. Диапазон пропорций – от 1:1 до 1:2 в пользу песка.

Смесь должны быть прочной и пластичной. Рекомендуемая толщина кладочного шва – 5 мм. Это вдвое меньше, чем при кладке обычной постройки. Практика показывает, что увеличение и уменьшение толщины стыков ведёт к снижению эксплуатационного периода печи в доме.

Последовательность процесса кладки

Перед тем как сложить печь из кирпича для дома, необходимо принять во внимание следующие важные особенности процесса кладки:

Порядовка печи Буслаева.

  1. Выкладывать первый ряд строго по строительному уровню, контролируя каждый угол строительным угольником.
  2. Чертежи печей предполагают установку дверцы поддувала после выкладки первого ряда.
  3. Укреплять дверцу можно только с применением специальных пластин, которые изготовлены из металла, но не с помощью проволоки.
  4. Высота дверки должна соотноситься с высотой кирпичного ряда.
  5. Кладка третьего ряда осуществляется по инструкции, а необходимая конфигурация поддувала может быть создана путем обтесывания кирпича с двух сторон.
  6. Применяя кирпич для кладки четвертого ряда, следует учесть, что этот ряд должен начинаться слева, а перед началом кладки этого ряда устанавливается дверка зольника для нормальной работы печи.
  7. Выкладывать пятый ряд следует так же, как и четвертый, сужая отверстие зольника.
  8. Как правило, для кладки шестого ряда применяют огнеупорный кирпич.

Перед началом кладки печи необходимо построить фундамент. Для этого потребуется снять грунт на 20 см вглубь, учитывая размеры 80х100 см. Затем выравнивают дно и засыпают его мелким щебнем. Когда его слой достигает 15 см, то приступают к утрамбовке щебня. Сверху выкладывают слой песка 5 см и тоже утрамбовывают.

Далее идет слой полиэтилена или рубероида, затем снова насыпают слой песка, выравнивают его и утрамбовывают. Кладка осуществляется сразу на песок, который должен быть очень плотным. Площадка должна быть ровной, правильной ориентации можно достичь с помощью строительного уровня.

Схемы и чертежи печей из кирпича — правильная кладка

Отопительные печи из кирпича до сих пор пользуются большой популярностью. При желании их можно сделать самостоятельно. Для того, чтобы облегчить работу, созданы чертежи печей из кирпича. Следуя указаниям и рекомендациям по порядовке отопительной печи из кирпича. можно построить такие конструкции, как на фото.

Любая печь состоит из таких частей:

  • основание (не соединяется с фундаментом здания);
  • зольник обеспечивает поступление воздуха в камеру сгорания, накапливает золу, которую впоследствии можно убрать через специальную дверцу;
  • топливник, отделенный от зольника колосником (решеткой или прутьями), имеет дверцу для загрузки топлива, в нем сгорают дрова;
  • дымоход представляет собой трубу, через которую отводятся продукты сгорания;
  • дымообороты (их лабиринтные схемы нужны для поглощения тепла у горячего дыма).

Кирпичные печи имеют такие характеристики, как тяга, мощность, КПД, вид используемого топлива. Тяга зависит не только от высоты дымохода, но и от сечения, качества кладки. Готовые схемы отопительных печей из кирпича избавляют мастеров от проведения сложных расчетов (подробнее: «Устройство и схемы печей для дома «).

Оборудование и строительные материалы для возведения печи своими руками

Кирпич

В интернете встречаются источники утверждающие, что кирпич для печей и огнеупорный, это одно и то же. На самом деле общие у них лишь линейные размеры. Размеры обычного одинарного строительного кирпича составляют 250 на 125 на 65 мм., а стандартный печной имеет размер 230 на 114 на 40 мм. Иногда встречается 230 на 114 на 65 мм. В строительстве печи используют специальный качественный кирпич марки 150. Он устойчив к температурам до 800 градусов. Из него можно было бы возводить всю печь, но он быстро остывает и не годиться для полноценной печи.

Кирпич из шамота используется для прокладки каналов печи в топочной части. Он выдерживает высокие тепловые нагрузки. Его используют в шведских печах или в печах для бани. Он способен выдержать температуру до 1800 градусов, однако в домашних печах, такой температуры не бывает. Его ценят за другие качества- способность долго сохранять тепло. Строить из него все тело печи не имеет смысла, так как он очень дорогой и имеет слабую прочность.

Кирпичи для печи

Что бы отличить качественный шамотный от некачественного, существует мнение, что он должен иметь желтоватый оттенок. Но такое вычисление не правильное, так как шамот может менять окраску в зависимости от своего месторождения. Признаком качественного шамота является мелкозернистость кирпича.  Другой способ проверки- проверка на звук. По кирпичу постукивают молотком. Звук должен быть звонким и четким, а не глухим. Последний способ определения качества материала является радикальным. Кирпич разбивают пополам и смотрят на излом. Качественны шамот разбивается на крупные куски.

В качестве заменителя дорогостоящего шамота, иногда в печном строительстве используют клинкерный кирпич. Он представляет собой тот де красный керамический, только обжигают его при повышенных температурах. Он обладает большей прочностью и огнеупорностью.

Белый силикатный не подходит ни для каких частей. Он не устойчив к тепловым нагрузкам и слишком сильно впитывает влагу.

Песок

В качестве песка в цементно-песчаном растворе применяют карьерный песок средней фракции. Его просеивают через сито, чтобы отсеять крупные фракции и разнообразные органические включения

Наличие дополнительных включения в данном случае очень важно. Все органические примеси будут сгорать от нагрева, из-за чего кладка даст трещины и начнет осыпаться

Раствор для кладки

Для кладки печи придется применять несколько видов раствора на основании:

  • Цемента;
  • Извести;
  • Глины;
  • Шамота.

Смесь из глины с добавлением шамота используется в топочных частях. Такой раствор выдерживает высочайшие тепловые нагрузки.

Известковую смесь применяют на фундаментную кладку или для дымохода. Этот раствор достаточно прочный, но выдерживает лишь 450 градусов по Цельсию.

Цементно-известковый еще более прочный, чем обычный известковый, но огнеупорность снижается еще больше. Применяют в фундаменте.

Цементно-песчаный раствор применяют для кладки печной трубы. Он обладает лучшими показателями прочности и устойчивости к атмосферным осадкам. Швы такого раствора не будет пропускать дым и копать в помещение и обеспечат хорошую тягу для топки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
