Отопительные печи Кузнецова: чертежи и порядовка своими руками

Печи с водяным отоплением

Современные печи Кузнецова с водяным отоплением серии КИК (кирпичные котлы) представляют особый интерес. По сути, это колпаковый котел, выложенный из кирпича и обладающий неплохим КПД – порядка 70—80%, то есть, аналогичным своим железным «собратьям». Как достигается столь высокая эффективность, было нами описано выше.

В тело печи встраивается 1 или 2 регистра из стальных труб (в зависимости от мощности). Готовые модификации котлов имеют ряд мощностей 17, 34 и 63 кВт. Кроме того, автором предлагаются и двухконтурные модели с возможностью подогрева воды для хозяйственных нужд. В своих рекомендациях по строительству подобных обогревателей И.В. Кузнецов указывает, что для повышения экономичности и эффективности работы корпус кирпичного котла стоит утеплить базальтовым волокном.

В большинстве купольных моделей печей внедрено современное техническое решение, обеспечивающее дожигание горючей составляющей дымовых газов. С этой целью под свод верхнего колпака или другое место, в зависимости от конструкции, организована подача вторичного воздуха. При использовании древесины соответствующего качества такой тепловой прибор будет функционировать как пиролизная печь.

Принцип действия печи

Большинство конструкций печей действуют за счет непосредственного нагрева стенок от сгорания топлива в камере сгорания или за счет прогрева кирпичной кладки от печных газов проходящих через сложную систему воздуховодов в которых раскаленные печные газы отдают тепло кирпичной кладке.

В первом случае теплоемкость печи определяется толщиной стенок. Чем они толще, тем более теплоемкой будет печь. Недостатком их является большое потребление топлива для прогрева. Как только прекращается горение печь начинает остывать.

Печи со сложной системой воздуховодов позволяет более равномерно прогревать «тело» нагревательной конструкции, но длительное прохождение печных газов по сильно изогнутым воздуховодам предъявляет повышенные требования к тяге и высоте печной трубы.

Колпаковые печи лишены этих недостатков благодаря своей конструкции, в которой образуются два независимых контура аккумулирующих тепло. Внутренний, сильно прогретый контур колпака находится внутри наружного, менее нагретого контура. Поэтому остывание при отсутствии непосредственного контакта с наружным воздухом происходит гораздо медленнее. Печь остается теплой значительно дольше. Все нагретые печные газы остаются внутри и не выбрасываются наружу.

Необходимые материалы

Перед началом строительства, необходимо купить все требуемые материалы и подготовить необходимые инструменты, что бы ни приостанавливать постройку.

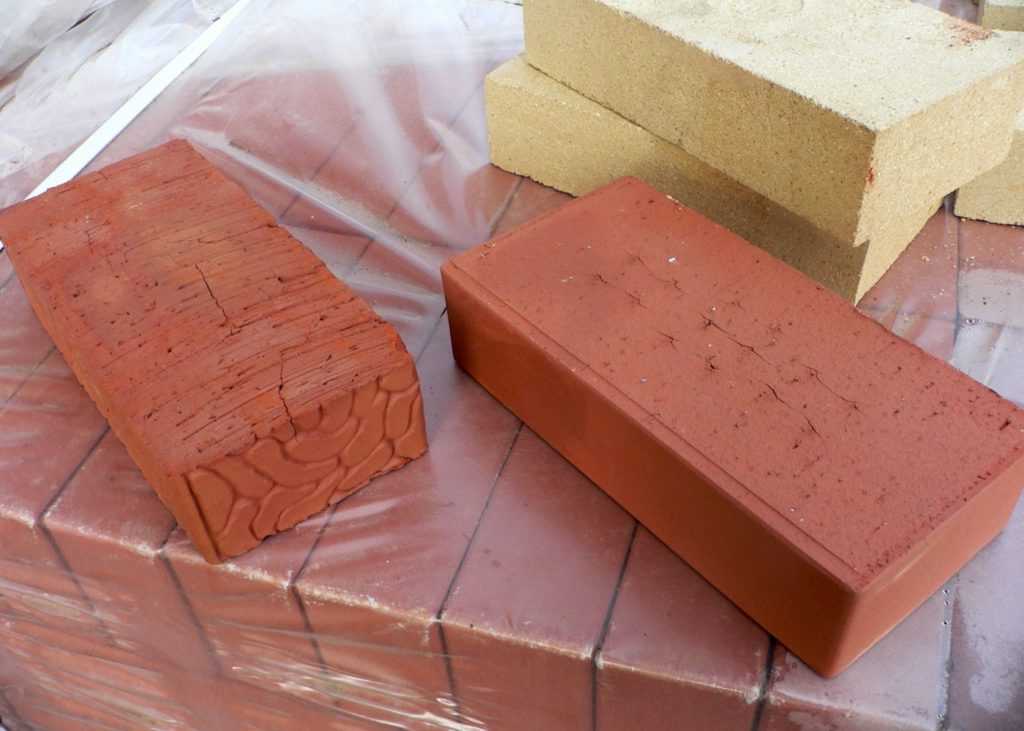

Огнеупорный кирпич

Материалы для строительства печи:

• огнеупорный кирпич — для строительства топки,
• мастика огнеупорная — для топки,
• керамический кирпич (марка минимум м150),
• цемент, песок и глина – для создания основания и кирпичной кладки,
• деревянный материал – для опалубки,
• бруски из дерева 50х50 – устанавливаются по углам для ровной кладки,
• металлические уголки, арматура, проволока, пластины,
• специальная фольга на основание,

Инструменты для строительства “Кузнецовки”:

• дрель с венчиком для замешивания раствора,
• лопата совковая и штыковая,
• мастерок,
• большая или маленькая болгарка,
• большой строительный уровень,
• рулетка,
• молоток каменщика,
• ёмкость для раствора,
• пила (ручная или электропила).

Так будет выглядеть минимальный набор инструмента, без которого не удастся добиться нужного результата.

Схема колпаковой печи Кузнецова

Принцип действия устройств Кузнецова учитывает естественные свойства горячего воздуха и, выделяющихся при сгорании топлива, газов. Конструкция кирпичной печки отличается тем, что дым удерживается внутри самой печи. Для этого оборудуется так называемый колпак — топочная камера, представляющая собой закрытый купол, куда поднимается наиболее раскаленный воздух, вытесняя остывающий через нижний боковой отвод.

Фото 1. Схема колпаковой печи Кузнецова, показаны особенности движения газовых потоков в устройстве.

Вентиляционное отверстие под днищем топки обеспечивает постоянный приток холодного воздуха. Из-за того, что раскаленный воздух удерживается в печке как можно дольше, эффективность теплоотдачи увеличивается в три раза по сравнению с другими подобными устройствами.

Добиться таких результатов конструкторы пытались и в случае традиционных печей — для этого разработаны модели с системой дымоходных каналов. В них горячий воздух также задерживается внутри устройства, но удлинение дымохода естественным образом ухудшает вытяжку, поэтому эффективность обогрева вырастает ненамного.

В случае устройств Кузнецова тяга не нарушается, а горячий воздух удерживается не за счет увеличения длины канала. Это происходит благодаря естественным свойствам раскалённых газов подниматься и вытеснять более холодные. Размеры такого типа печи могут варьироваться в зависимости от необходимой мощности и площади помещения, которое требуется отапливать. Модели с одним колпаком обычно компактны и подойдут для обустройства небольшого дачного домика.

Виды печей

Для отопления теплиц существует несколько типов печей, различающихся по следующим параметрам:

• Принцип теплового излучения.
• Принцип распространения тепла.
• Основные элементы конструкции.
• Тип камеры сгорания топлива.
• Расположение и конструкция каналов подачи воздуха.
• Конвекционные рубашки.
• Дополнительные элементы. Как правило, они у каждого вида печи свои.

Печь для теплицы своими руками сделать несложно. При этом печь на опилках длительного горения сможет эффективно обогреть воздух в большой теплице.

В качестве топлива в печках для теплицы можно сжигать не только опилки, но и следующие виды топлива:

• Пеллеты.
• Гранулы из торфа.
• Обычные дрова.
• Масло и другие виды жидкого горючего.

Отопление парников из поликарбоната зимой: варианты обогрева

Стоит отметить, что порядовка печей для отопления теплиц разного размера может существенно различаться. Поэтому перед началом работ рекомендуется тщательно ознакомиться с теоретическим материалом.

Колпаковая печь для теплицы

Если нужно быстро нагреть воздух в помещении, то лучше всего использовать колпаковую печь. Она начинает интенсивно отдавать тепло буквально через несколько минут после начала прогрева. В то же время она при небольших габаритах способна обогреть большое помещение, так как обеспечивает длительное горение топлива.

У колпаковой системы есть один серьезный недостаток – большие тепловые потери. Эти теплопотери не зависят от типа использованного топлива.

Колпаковую печь на опилках своими руками лучше всего делать из металла. В этом случае она будет равномерно нагревать воздух в помещении.

Основным элементом такой печи является металлический корпус. Обычно его изготавливают из тех материалов, которые есть под рукой:

• Цилиндр из стали. Он может быть сварен самостоятельно.
• Пустой газовый баллон.
• Толстостенная металлическая труба большого диаметра.
• Металлическая бочка и бак из-под воды.

После подбора подходящего корпуса для печки на опилках в теплицу нужно приобрести арматуру и полосу стали. Естественно, нужно не забыть о дымоходе.

Можно делать колпаковые печи своими руками на основе бочки:

1. Нужно срезать верхнюю часть бочки или крышку.
2. В полученном элементе вырезать паз и вварить в него отрезок трубы. Это будет дымоход.
3. В стенке бочки прорезывается дверца для закладки горючего материала.
4. Крышка обрабатывается таким образом, чтобы свободно проходить в бочку. После этого ее можно уплотнить заранее приготовленной стальной полосой.
5. На финальном этапе в крышке прорезается еще одно отверстие, к которому приваривается еде одна труба. Это поддув.

Инфракрасные обогреватели: описание, принцип работы

Принцип работы такой печи очень прост: топливо внутри нее не горит, а тлеет. По мере выгорания топлива крышка продавливает золу и плавно опускается вниз под собственным весом.

Конструкцию такой печи можно усложнить, добавив полноценный зольник и самостоятельную топку.

Что делать когда печь готова?

Прежде чем начать эксплуатацию, её нужно просушить. Сначала протопите печь 2 раза в сутки малым количеством топлива, избегая бумажных составляющих – бумага дает резкое повышение температуры, из-за чего кладка попросту растрескается. Обязательно откройте заслонку и обе дверцы, пусть воздух циркулирует свободно. Затем топочная дверка закрывается, количество топлива постепенно увеличивается и печь сушится порядка восьми дней летом и двух недель в осенне-зимний период. При этом активно проветривайте помещение. Соблазн ускорить просушку чреват выходом печи из строя еще до начала пользования. Соблюдайте инструкции также по правильному растапливанию и эксплуатации печи и не стесняйтесь обратиться за консультацией к специалисту печнику, который не даст вашей конструкции выйти из строя.

Плюсы и минусы печей Кузнецова

В одном из колпаков можно установить емкость для нагрева воды

Любым конструкциям для обогрева присущи достоинства и недостатки. Выбирая колпаковый вариант построения, учитывают положительные свойства:

• Меньшее количество кирпичей в постройке, так как купола полые.
• Кузнецовки меньше по массе, а фундамент проще.
• КПД купольных моделей достигает 80%, что позволит экономить топливо.
• Печи Кузнецова строят с разной конфигурацией куполов (в горизонтальной и вертикальной плоскости), поэтому можно обогревать высокие дома и просторное одноэтажное жильё.
• Пустоты в кладке и тонкие стенки прогреваются быстрее по сравнению с классическими русскими печами. В то же время горячий воздух сохраняется в куполах, а не уходит через дымоход, поэтому остывают кузнецовки долго.
• Во втором отсеке можно установить теплообменник для воды. Отсутствует непосредственный контакт пламени и стенок теплообменника, что исключает прогорание металла. В качестве ёмкости для нагрева воды можно использовать металлический или алюминиевый бак.
• Дополнительная заслонка переводит устройство в режим летнего использования — второй и третий колпак исключаются из процесса, и печь можно использовать только в режиме приготовления пищи, не нагревая воздух в помещении.

Печи Кузнецова сложнее чистить от сажи

В то же время купольные печи не лишены недостатков:

• Строительство обходится дороже, за счёт большей оплаты работы мастеров.
• Сложность и конфигурация каналов усложняет чистку от сажи и нагара.
• Внушительные геометрические размеры для мощных моделей.
• Быстрый нагрев требует повышенного расхода дров, часть которых на начальных этапах прогорает не полностью.
• По отзывам владельцев срок службы ограничивается 15-ю годами.

Преимущества печей Кузнецова

После завершения всех работ получается высокоэффективное устройство, идеально отвечающее условиям жизни за городом. Многофункциональность, простота в эксплуатации и ухода будут выгодным дополнением к отличным отопительным качествам.

Благодаря очень высоким температурам внутри топочной камеры, большая часть золы и сажи прогорает, позволяя снизить периодичность чисток.

Одно из достоинств кузнецовки — возможность выбора любого доступного на данный момент твердого топлива: дров, сухих кусков торфа, опилок.

При небольших изменениях конструкции существует возможность установки системы нагрева газом или электричеством. Доступно подключение печи к водяному контуру, что позволит качественно прогревать отдаленные помещения. Несомненным плюсом будет сравнительно невысокая стоимость материалов, возможность выполнить все этапы работ самостоятельно.

Виды колпаковых печей

Классический вариант

Как уже отмечалось, «кузнецовки» различаются по своему назначению. Принято выделять следующие их виды:

• Варочные. Основная цель — приготовление пищи.
• Отопительные. Эти печки, как видно из названия, предназначены для обеспечения дома теплом.
• Отопительно-варочные. Это комбинированные конструкции, выполняющие две функции — отопительного прибора и варочной плиты.
• Банные.
• Хлебные. Еще одна комбинированная конструкция, которая чаще всего совмещается с варочной или отопительно-варочной.
• Уличные. Это целые печные комплексы. Простейшие конструкции могут представлять собой обычное барбекю.
• Многофункциональные конструкции. Разрабатываются индивидуально исходя из потребностей заказчика.

Общая характеристика печи

Элементы колпаковой печи	Занимаемая площадь; габариты, м	Год запуска	Период сохранения тепла	Объем помещения, куб.м	Тип трубы
Печь отопительная; колпак h=1,6 перекидной рукав – 1,6 м; труба – 5,5 м.	3 кв.м; ширина – 1,4, длина – 2,85, высота – 1,6	2005	19 часов после завершения топки	35 – комната; 53 – комната с открытой дверью в коридор.	Выложена пятерочкой (дымоход –25×12,5см)

Расходные материалы:

• кирпич обожженный – 1200 штук;
• цемент фундамента – 500 кг;
• уголок 3×32×32 – 12 м;
• глина кладки – менее 1 куб.м,
• песчано-гравийная смесь (ПГС) – 1200 кг;
• щебень – 7 куб.м.

Узлы печи:

• кружало – каркас свода колпака, сварная конструкция из уголков удерживает кладку свода;
• рама перекидного рукава, сварная конструкция из уголков удерживает две порядовки кладки перекидного рукава.

Покупные изделия:

• дверцы – 3 штуки (зольника, чистки перекидного рукава, миникамина);
• дверца топливника (камера сгорания) – 1 штука (прозрачная);
• пластина (конфорка) топливника (чугун должен быть), но по факту вышла сталь с толщиной листа 8 мм;
• колосник (дно топливника с отверстиями);
• узел заслонки – вьюшка (закрытие дымохода трубы на 2/3).

При очередном заезде на дачу первая растопка печи начинается с прогрева трубы (мини-камин, расположен у основания трубы). Прогрев трубы длится 30-50 минут. Когда печь топится ежедневно, трубу прогревать не надо.

В основном в качестве дров использую березу. Каждую топку стараюсь завершать осиной, т.к. продукты ее горения очищают дымоходы. Во-вторых, осина при сгорании издает звуки мелких взрывов (треск дров). Пламя горения просматривается через прозрачное жаропрочное стекло дверцы топливника. Приятно засыпать в темноте комнаты, освещаемой пламенем и треском дров. Ночная сказка от всполохов пламени, особенно после бани. Крепкий сон, восстанавливает силы к новому дню – ночной санаторий.

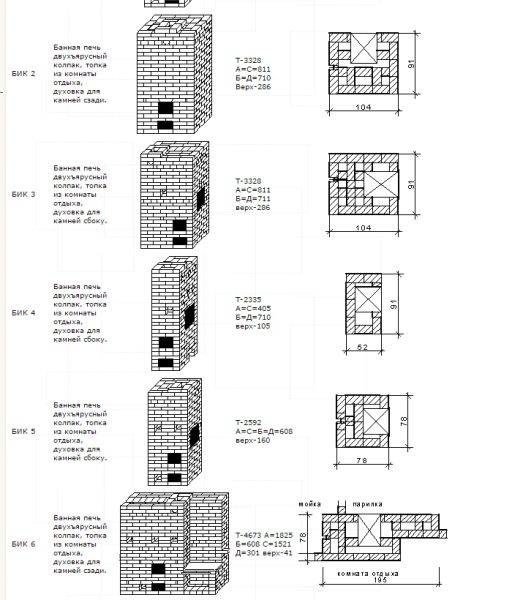

Банные печи Кузнецова

Есть множество самых разнообразных проектов печей Кузнецова. Созданы множество печей разных размеров и назначения. Только стандартных банных печей Кузнецова (БИК) есть 17 разновидностей. К ним нужно добавить две разновидности БИК БК, 14 вариантов БИК ПК. Чем они отличаются? Размерами, расположением топки, духовки для камней, наличием или отсутствием камина, варочной поверхности и еще некоторыми особенностями. Есть и банные печи Кузнецова с выносным баком или встроенным,  и печи Кузнецова для бани по-черному или с открытой каменкой. Их в действительности так много, что более-менее подходящую печь можно выбрать из уже готовых, при необходимости немного доработав под свою баню.

Печи Кузнецова. Разнообразие

Почему же банные печи Кузнецова популярны? Тому есть немало причин:

• Они практически «всеядны». В них до золы сгорает любое топливо. И если топить баню каким-либо «левым» топливом кроме дров не рекомендуется, то для топки дома подойдет любое.
• Такое эффективное сгорание топлива делает БИК очень экономичными, при этом нагревается не только баня, но также вода (до 170 литров), камни.
• Даже при использовании не очень качественного топлива сажа образуется мало. Если же топить хорошими сухими дровами (для бани ведь выбираешь самое лучшее) чистить печь нужно гораздо реже, чем печи других конструкций при аналогичных условиях эксплуатации.
• Печь прогревается равномерно из-за чего, во-первых, долго сохраняется тепло, во-вторых, редко появляются трещины.
• Печи для бани Кузнецова не только готовят баню и долго держат тепло. Они высушивают помещение после процедуры. Все это благодаря большой теплоемкости. При этом еще на следующий день вода в баке остается достаточно теплой, чтобы в ней можно было купаться.
• Длительный срок службы гарантирован при минимуме железных деталей. Все дело в чересчур большой разнице при температурном расширении: металлические детали расширяются намного сильнее, как результате в кладке вокруг возникают трещины.

Разновидности двухколпаковых печей

Чтобы сделать варочные печи из кирпича своими руками, для начала нужно понять, какая площадь помещений будет отапливаться и подобрать оптимальную схему. На данный момент существуют проекты печей с двумя колпаками нескольких разновидностей:

• классическая, с варочной плитой и нишей для сушки вещей;
• двухколпаковая шведская печь с духовкой, плитой и нишей.

Прочие разновидности, изобретенные известными русскими мастерами, используют тот же принцип действия, но с некоторыми изменениями в конструкции, улучшающими рабочие показатели данных отопительно-варочных печей. Подробное описание работы классического варианта отопительно-варочного устройства можно изучить на видео, представленном ниже. Там же в доступной форме показана порядовка двухколпаковой печи в 3D режиме с комментариями.

Устройство двухколпаковых кирпичных печей не является каноническим и допускает внесение изменений в конструкцию, не нарушая принципа действия. Одно из таких изменений – добавление металлической духовки для приготовления выпечки или применения в качестве дополнительного источника нагрева воздуха в комнате. В классическом варианте она встраивается в пространство нижнего колпака, рядом с камерой сгорания. Ниже показана кирпичная печь с духовым шкафом в разрезе.

На рисунке видно, что дымовые газы из топливника нагревают металлический корпус духовки сверху и по бокам, после чего остывают и уходят в вертикальный канал.

В схеме реализовано главное преимущество шведских печек — в самом начале растопки, когда печь еще совсем холодная, из открытого духового шкафа уже можно получить поток приятного тепла.Полное описание кладки и порядовку такой печки можно просмотреть на видео.

Другой вариант установки духового шкафа предлагает схема печи Александра Бацулина. В этом случае шкаф встраивается в пространство верхнего колпака, находясь на пути потока продуктов горения, поднимающихся снизу. Преимущество технического решения в том, что раскаленные газы обтекают духовку со всех сторон, равномерно нагревая ее. Однако, процесс нагрева будет проходить не столь быстро, как в предыдущем варианте.

Также вместо арочного свода над варочной плитой с отводящим каналом здесь применяется простое перекрытие из кирпича на стальных уголках. Ниже на видео представлена кладка отопительных печей Бацулина с подробным описанием.

Двуколпаковая печь Подгородникова  разработана в двух модификациях: простая отопительная (ИП-1) и с духовым шкафом (ИП-2), который установлен рядом с топливником, под варочной панелью.

Порядовка печи Подгородникова ИП-1

Особого внимания заслуживают двухколпаковые отопительно-варочные печи Кузнецова. В действительности под руководством И. В. Кузнецова было разработано и построено большое количество разнообразных печей. Все эти изделия созданы по принципу: процесс горения и передачи тепла должен проходить естественным образом, без воздействия тяги дымоходной трубы. Газы проходят по своим трактам за счет изменения их массы вследствие нагревания или охлаждения, а дымоход подхватывает их уже на выходе. За счет этого и прочих разработок «Кузнецовки» практически совершенны и обладают достоинствами:

• высокая эффективность – до 80%;
• сжигать можно любое твердое топливо;
• чистка дымовых каналов нужна раз в несколько лет;
• расход строительных материалов в «Кузнецовке» гораздо меньше, чем в классической конструкции такой же мощности;
• работоспособность сохраняется при невысокой дымовой трубе.

Изобретения и разработки, внедренные В. И. Кузнецовым, являются авторскими, поэтому каждая порядовка печи Кузнецова защищена авторским правом и размещена на его ресурсе stove.ru. Помимо чертежей и схем печей там есть множество рекомендаций, полезных для новичков, желающих выложить кирпичную печку самостоятельно.

Виды печей Кузнецова

Огромная ценность получила конструкция благодаря удивительной универсальности. Печь Кузнецова чертежи которой представлены более чем в 150 вариантах, может быть использована в любом помещении максимально эффективно. Каждый из чертежей учитывает особенности помещения конкретного предназначения, именно поэтому печь и работает с таким высоким КПД для определенного вида зданий.

Все печи Кузнецова перечислять нет смысла, вот только некоторые варианты, которые наиболее востребованы:

• хлебные печи, для приготовления пищи, совмещенные с варочными поверхностями;
• банные печи;
• уличные печи;
• каминные печи;
• отопительные печи.

Это не полный список специализированных печей Кузнецова. Есть возможность создавать комбинированные виды, что очень удобно, если применять их в быту на небольших площадях.

Преимущества и недостатки печи

Преимущества:

• • высокий показатель коэффициента полезного действия 75-85% (КПД);
  • топливо сгорает при высоких температурах;
  • печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.;
  • несложность в обслуживании, нет необходимости чистить протяженные каналы (малое образование сажи);
  • долговечность эксплуатации печи;
  • эстетичный, оригинальный внешний вид;
  • высокая эффективность, многофункциональность;
  • экономичность;
  • длительное сохранение тепла;
  • форма и дизайн печей могут варьироваться в зависимости от назначения;

  • при периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением.

    Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками;

• совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике.

  Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности;

• конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей;

• особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено.

  И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры;

• самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация.





















  Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом».

Именно печи колпакового типа и стали основой для создания многих бытовых, отопительных и варочных печей нового типа, которые дают значительно лучший эффект при меньшем расходе топлива.

Что можно сказать о недостатках печи.

В техническом отношении их нет, но кое-что учитывать все же нужно.

Печь Кузнецова не может иметь массивных стенок — это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам.

Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.

Подборка проекта

Данный проект печки подходит для большинства видов бань. Размеры конструкции позволят отопить помещение (10-15 м2) до 50 градусов, а при подаче пара до 90 градусов. Бак емкостью 180 литров, вмонтирован в печку и удовлетворяет всю необходимую потребность в горячей воде для комфортного процесса мытья всех членов семьи. Для более долгого остывания каменки после завершения топки, предусмотрены железные трубы (6 штук, рядом с баком для воды).

Так же трубы поддерживают камни над топкой. Трубы быстро нагреваются, а после завершения процесса нагрева постепенно отдают тепло. Над булыжниками расположено отверстие, через которое и будет подаваться вода, для образования пара.

Принцип действия печи

В основе лежит принцип свободного движения газов. Для циркуляции воздуха в обычной печи необходимо воздействие внешней энергии, то есть, создания принудительной тяги в трубе.

Когда газы находятся в замкнутом пространстве, при наличии постоянного источника тепла, они под собственной тяжестью разделяются – холодные оседают вниз, горячие поднимаются наверх. При этом в области высоких температур давление растет, а там, где холодно – падает и вырабатывается энергия.

Выходит, турбулентное движение возникает автоматически благодаря законам физики. Это значит, что если грамотно направить конвекционные потоки, то тепловая энергия будет переноситься самими массами газа.

При электрической подаче тепла тяговой трубы не требуется. Если печь отапливается дровами, то неизменно продукт горения должен выходить наружу.

Благодаря хитрой конструкции, он скапливается на последней стадии своего пути, оказываясь как будто под колпаком. Там он снова перегорает, до конца отдавая своё тепло, и затем уже в виде бесполезного газа выводится на улицу, не охлаждая систему. Такие печи ещё называют колпаковыми.

Основополагающая особенность газового наполнения полостей состоит в том, что, сколько бы ни было отсеков у печи, они все заполняются газом равномерно и во всех происходят одинаковые физические процессы. Создать нечто подобное при помощи тяги, принципа противотока (широко применяемого в Европе) или других конвективных способов невозможно.

Вот почему подобные печи – это инновация в системе печного отопления.

Они сами себя регулируют и, какую бы конфигурацию им ни придавали, они всегда работают по естественному принципу.

Принцип устройства печи довольно прост: нижний ярус и топливник (его еще называют очагом) объединены в единое пространство – колпак, внутри которого и происходит свободное движение горячих газов.

Самые горячие, более легкие, газы перемещаются к верхней части колпака, а «тяжелые» холодные – находятся в нижней. А между ними циркулируют газы, имеющие промежуточную температуру.

Нагретый воздух долго удерживается в печи, передавая жар стенам колпака, а остывший по специальному проходу отводится в дымоход. В колпаке температура горения очень высока. Коэффициент полезного действия подобной печи в три раза выше, чем у традиционной русской.

Отличительные особенности печей Кузнецова

Печи Кузнецова представлены в различных модификациях, отличающихся функционалом. Такие устройства бывают:

• Отопительные. Применяются исключительно в отопительных целях.
• Камины. Такие конструкции имеют эстетически привлекательный внешний вид, при этом с неизменно высоким коэффициентом КПД, что свойственно всем печным устройствам Кузнецова.
• Хлебные. Такого рода печь имеет духовой шкаф, используемый для запекания, в том числе и приготовление хлебобулочных изделий.
• Варочные поверхности. Используются для различных способов термообработки продуктов.
• Уличные. Барбекю комплексы или стационарные мангалы.
• Комплексные. Совмещают в себе несколько функций в одной конструкции.

Самые востребованные варианты печи – комплексные. Данное устройство укомплектовано различными элементами, предназначенными для отопления помещения и приготовления пищи. В такой модели топливник расположен близко к полу, тем самымобеспечивая прогревание нижней части, в то время когда потоки горячего воздуха медленно распределяются к верхним отделам, нагревая все устройство в целом.

За счет специального колпака, расположенного в нижнем выходном отверстии, проводится сепарация горячего потока газа. Процесс происходит по следующей схеме: потоки горячего воздуха, образующиеся на нижнем уровне, поднимаются вверх, нагревая печку, струя холодного – остается в колпаке и выходит через это отверстие. Процедура имеет непрерывный циркулирующий цикл, до полного исчерпания запасов топливных материалов.

Печь Кузнецова может применятся не только в качестве альтернативы кухонной плите и отопительного прибора, но и для обеспечения водоснабжения горячей водой. С этой целью, на изнанке колпака монтируют чугунный или стальной теплообменник.
