Печка своими руками для отопления дома

Изготовление теплообменника для печного котла своими руками

Простой способ

Допустим, имеется готовая кирпичная печь (отопительная, отопительно-варочная или обычный камин).

От нас требуется сделать разводку по дому и затратить при этом минимум средств. Легче всего в процессе встраивания котла в кирпичную печь сделать и разместить в топке обычный змеевик. Как правило, печь с теплообменником более эффективна и экономична. Стоит отметить, что можно использовать любую форму теплообменника.

Стоит учитывать такие три нюанса:

1. Предельную разницу высот на входе и выходе.
2. Максимальную площадь поверхности.
3. Теплообменник не должен мешать процессу горения и подаче топлива.

Желательно, чтобы теплообменник был сделан из жаропрочной нержавеющей стали. Хотя такой материал обойдется вам значительно дороже в сравнении со сталью, которая со временем поддается ржавлению, одно он прослужит намного дольше.

Более сложный и эффективный способ

В тех случаях, когда печь только возводится, можно добиться того, чтобы водяной котел в кирпичной печи работал максимально эффективно.

Чтобы этого добиться, потребуется выполнить такие условия:

• Продукты горения должны выходить из дымоотводящей трубы с предельно возможной температурой. Коэффициент полезного действия такой печи будет тем выше, чем больший объем тепла будет отдан внутри печи.
• Идеально, если теплообменник будет установлен за пределами топливника. Такой подход объясняется тем, что пламя, являясь летучим веществом, легко отдает свое тепло и охлаждается, в результате чего мы имеем частичное сжигание топлива, КПД печи ухудшается. Хотя, казалось бы, в топке присутствует самая высокая температура.
• Схема должна быть таковой, чтобы вода в теплообменнике перемещалась навстречу тепловому потоку. Иными словами, охлажденный теплоноситель должен встречаться с самыми холодными печными газами, а разогретый – с газами, имеющими более высокую температуру.

Таким образом, получится удерживать большую постоянную температуру между двумя участками, и можно будет добиться более эффективного отопления. Помимо всего прочего, на теплообменнике будет скапливаться намного меньше конденсата, который провоцирует ржавление обычной стали.

Данный способ обустройства печки с котлом водяного отопления очень прост – он подразумевает установку колпакового дымохода с размещенным внутри теплообменником, способным удерживать большое количество теплоносителя. Лучше всего в качестве теплообменника в данном случае использовать регистр, сваренный воедино из нескольких труб большого сечения.

Устанавливая котел в печку своими руками по такой схеме, получим следующие результаты:

1. Печные газы будут дольше оставаться в колпаке – самые горячие будут скапливаться в его верхней части, а их выход за пределы колпака будет происходить после того, как продукты горения остынут и опустятся вниз.
2. Отсутствуют какие-либо препятствия для горения в топливнике. Сгорание топлива будет происходить максимально эффективно.
3. Естественное движение потоков в находящемся в колпаке теплообменнике осуществляется снизу вверх. Самые холодные отработанные газы контактируют с теплоносителем, только что попавшим в теплообменник.

Если все условия по соединению котла для кирпичной печи с водяным отоплением будут полностью соблюдены, готовая отопительная система, созданная своими руками, получится максимально эффективной. Однако какой вариант теплообменника лучше всего подойдет именно для вас, решать только вам.

Печное отопление с помощью воздушной системы

Причина устойчивого предпочтения, которое владельцы частных домов отдают печному варианту отопления, заключается в экономичности эксплуатации – доступности дров, топливных брикетов или угля.

Недостаток состоит в ограниченности обрабатываемого пространства, который можно исключить путем устройства водяной и воздушной системы на основе кирпичного агрегата.

Благодаря относительно небольшому пути он не успевает потерять температуру. В результате достигается равномерное распределение тепла по дому.

Камеру для нагрева воздуха устраивают над топкой, чтобы горячая верхняя поверхность топки и дымоход передавали ей максимальное количество тепла. Циркуляция воздуха происходит естественным образом или с помощью вентиляторов.

Естественная циркуляция происходит в результате разницы плотности холодного и горячего воздуха. Холодный воздух, попадая в нагревательную камеру, вытесняет горячий в воздуховоды.

Такой способ не требует наличия электроэнергии, однако при недостаточно быстром движении воздуха через камеру нагревания он сильно раскаляется, что может вызвать проблемы.

Воздушное отопление с естественным движением нагретого воздуха предполагает установку воздуховодов для направленного движения. В принудительных вариантах перемещение воздуха стимулирует вентилятор (+)

Принудительная циркуляция происходит с применением вентиляторов или насосов. Однако нагрев помещений происходит более быстро и равномерно. При принудительной вентиляции, регулируя ее режим, можно легко управлять объемом подаваемого воздуха в различные помещения, тем самым определяя микроклимат отдельных комнат дома.

По типу подачи холодного воздуха системы делятся на две разновидности:

• С полной рециркуляцией. Нагретые воздушные массы чередуются с охлажденными в пределах одного помещения.  Минус схемы в том, что качество воздуха падает при прохождении каждого цикла нагрева/охлаждения.
• С частичной рекультивацией. Производится забор части свежего воздуха с улицы, который подмешивается к части воздуха из помещения. После нагрева смесь двух воздушных порций поставляется потребителю. Преимущество в стабильном качестве воздуха, недостаток в энергозависимости.

Понятно, что к первой группе относятся канальные системы с естественным движением воздушного теплоносителя. Ко второй относят варианты с принудительным перемещением воздуха, для движения которого необязательно устраивать сеть воздуховодов.

Приток воздуха с улицы дает системе с естественной циркуляцией дополнительный импульс, что позволяет обойтись без использования вентиляторов

Основные преимущества воздушного отопления по сравнению с водяным:

• высокий КПД;
• безаварийность;
• отсутствие радиаторов в помещениях.

Устройство контура с принудительным движением позволяет обойтись без сооружения системы воздуховодов. Вдобавок, эту разновидность можно совмещать с кондиционированием, увлажнением и ионизацией воздуха.

Основные недостатки воздушного отопления по сравнению с водяным:

• при использовании печи температура подаваемого воздуха имеет значительный диапазон, в отличие от использования других средств нагрева;
• воздуховоды имеют большой диаметр, поэтому монтаж необходимо осуществлять на этапе строительства;
• желательно расположение печи в подвальном помещении, иначе необходимо применение вентиляторов, которые издают шум.

Движение воздуха в помещении имеет отрицательную сторону – поднимает пыль, однако использование фильтров на выходе из воздуховода позволяет эффективно эту пыль отлавливать, таким образом, уменьшая общее количество пыли в доме.

Другой особенностью воздушного отопления имеющую положительную и отрицательную стороны является скорость передачи тепла. С одной стороны – помещения нагреваются быстрее, чем при отоплении с помощью водяного контура, с другой стороны отсутствует тепловая инерция – как только печь или камин гаснет, то помещение сразу начинает остывать.

Для обеспечения равномерного давления в боковых ветвях воздуховода необходимо исключить их врезку в последние полметра магистрального воздуховода

В отличие от водяного отопления монтаж системы воздушного отопления не представляет никакой сложности. Все элементы (трубы, отводы, вентиляционные решетки) достаточно просто можно соединить без сварочных работ. Существуют гибкие воздуховоды, которые могут принимать любую форму, в зависимости от геометрии помещений.

На основе печи или камина с кирпичной или стальной топкой можно устроить как воздушное, так и водяное отопление

Особенности кладки печи из кирпича своими руками

Какие нюансы нужно знать, прежде чем приступать к кладке печи?

Фундамент под печь должен быть мощным и основательным. Но при этом, он ни в коем случае не должен быть связан с основным фундаментом под дом

Дело в том, что дом со временем дает усадку, что отражается и на фундаменте, поэтому очень важно отделить эти два элемента. При сезонных сдвигах грунта и общей усадке дома, может пострадать конструкция печи.
Фундамент должен превышать габариты печи на 15-20 см с каждой стороны

Он может быть выполнен из обычного бетона, цементного раствора или сложен из бетонных блоков.
Для кладки печи необходимо закупить 2 вида кирпича: обычный полнотелый из керамики и шамотный (огнеупорный), из которого будет сложена топка, дымовые каналы и все нагреваемые элементы. Стоимость такого материала гораздо выше, чем цена обычного красного кирпича, поэтому обычно из него кладут только те поверхности, которые будут иметь непосредственный контакт с огнем.
Все остальные элементы кладут из красного полнотелого кирпича, при этом используют раствор на основе красной печной глины. В состав такого раствора обязательно должен входить жаропрочный цемент. А вот между керамической кладкой и шамотным кирпичом обязательно необходимо выдерживать зазор в 5 мм. Нагреваясь, шамотный кирпич будет расширяться. Поэтому чтобы в процессе эксплуатации конструкция печи не подверглась деформации, необходимо учитывать это зазор.

Все покупные элементы для печи (колосниковая решетка, дверца, варочная поверхность, духовой шкаф и т.д.) ставят в соответствии с общей схемой и назначением печи.

Вставляя дверцу топочной камеры или зольника, необходимо обвязать ее стальной отожжённой проволокой. При этом один конец проволоки вставляется в специально предназначенное отверстие, а второй скручивается в жгут и прокладывается между кирпичами, плотно зажимаясь раствором.
При монтаже чугунной топки или чугунной плиты, необходимо обязательно между кирпичом и металлическим элементом прокладывать асбестовый шнур, для компенсации разного температурного расширения материалов.
Дымоход для печи можно выполнить из красного керамического кирпича, а можно использовать керамический блочный дымоход, который приобретается в готовом виде.
Облицовка является финишным этапом строительства печи из кирпича. Для придания красивого эстетичного вида, печь можно облицевать красным керамическим кирпичом, клинкерным (под дикий камень), декоративной плиткой. Такое покрытие придает неповторимый аутентичный вид печи, а также защищает ее от негативного воздействия окружающей среды.

Материалы, которые понадобятся для кладки печи.

• Красный полнотелый керамический кирпич (М-150.)

• Шамотный (огнеупорный) кирпич.
• Кладочный раствор (песок, красная печная глина).
• Материал для фундамента (цемент, графий, песок).
• Рубероид.
• Асбестовый шнур, оцинкованная проволока.
• Доски для создания опалубки.
• Армирующая сетка.
• Колосниковая решетка.
• Варочная поверхность (плита).
• Зольник и дверца зольника (поддувала).
• Топочная дверца.
• Дымоходная вьюшка.
• Задвижка дымоходного канала.

Инструменты, которые понадобятся для кладки печи:

• Строительный уровень.
• Совковая лопата.
• Строительный маркер.
• Измерительная лента (рулетка).
• Строительный отвес.
• Угломер.

Требования пожарной безопасности к печному обогреву дома

Перед установкой печи следует заранее подумать о пожарной безопасности, так как во время топки печка будет нагреваться до высокой температуры. Во избежание пожара при монтаже печки нужно соблюсти следующие меры безопасности:

• Печь необходимо устанавливать на некотором расстоянии от стены. Во-первых, не будет прямого контакта со стеной, особенно, если поверхности деревянные. Каменные стены будут дополнительно остужать печь, что скажется на расходе топлива. Во-вторых, нагреваться будет воздух в этом промежутке, а не сама стена;
• Стены в месте установки печи следует дополнительно обшить негорючим материалом. Для этих целей идеально подходит листовой шифер. Он плохо проводит тепло и не воспламеняется. Обшивать следует все стены в местах, где будущая печь будет даже косвенно соприкасаться со стеной.

Делаем разводку для системы водяного отопления

Самой простой схемой отопления будет однотрубная, с естественной циркуляцией теплоносителя. Ее по другому еще называют гравитационной системой – в ней жидкость в зависимости от температуры, увеличиваясь и уменьшаясь в объеме, циркулирует по системе.

Более детально схема печного котла выглядит так:

• От теплообменника контур поднимается вверх – таким образом создается разгонный коллектор. В его конце устанавливают расширительный бачок открытого типа. Он необходим для сбора лишнего теплоносителя вследствие расширения, там же в него попадают излишки воздуха из отопительной системы.
• Далее основной контур по всему дому идет обратно от расширительного бака к теплообменнику, отдавая при этом все тепло радиаторам.

Чтобы в печи с котлом для отопления дома циркулирующая вода всегда могла двигаться по контуру, по всей его длине должен быть небольшой уклон. Для достижения наилучшей в нем циркуляции, конечная часть контура должна быть как можно ниже.

При врезке котла в печь для отопления своими руками контур делают из трубы как минимум в 32 мм, поскольку уменьшение внутреннего диаметра увеличивает давление в системе. Радиаторы устанавливают параллельно ей и оборудуются дросселем на подающей нитке, отсекающим вентилем на обратной пробке и воздушником на одной из верхних пробок. Тип подключения используется нижний или диагональный.

Как сделать кирпичную печь своими руками

Насколько реально построить кирпичную печь своими руками? Это сложно, но возможно. Произведение искусства у вас вряд ли получится: все украшения, выступы и излишества требуют практики и умения, а откуда им взяться у новичков. Так что для начала выбирайте проект наиболее простой. И еще совет: если задумали класть печь для дома, лучше сначала попрактикуйтесь на даче, в селе и т.д. Один раз пропустив печь через руки, вы поймете что и к чему,  второй раз будете действовать более осознанно и в результате сделаете меньше ошибок. Ну, а теперь по порядку, что делать и зачем.

Определяетесь с типом печи: канальная или колпаковая. Находите подходящий проект. В идеале, он подходит вам без переделок. Если нет, подстраиваете под свои нужды, по возможности консультируетесь у специалиста. Прорисовываете каждый ряд порядовки.

Порядовка печи — изображение каждого ряда кладки

Далее пошли хозяйственные хлопоты: считаете количество кирпича, добавляете запас на бой и отбраковку (10% от нужного количества). Ищите кирпич, отвечающий вашим запросам. Для наружной кладки используют керамический полнотелый не ниже М150, для топки часто (но не всегда) требуется шамотный кирпич. Тут есть два варианта Ш-5 и ШБ-8. Другие марки почти не используются.

Находите глину для раствора и смеси для кладки шамота (класть все на шамотные растворы нельзя, они рассчитаны на другие температуры). Закупаете печное литье нужных форматов и назначения. Понадобятся еще теплоизоляционные материалы: в последнее время часто топка отделяется от наружной кладки слоем картона из минеральной ваты. Нужно это вам или нет, решайте сами. Но для нормального встраивания печного литья в кладку его нужно оборачивать теплоизолятором, так что некоторое количество базальтовой ваты вам понадобиться (температура использования 1200оС и выше). О том, как приготовить глиняно-песчаный раствор можно прочитать тут.

Собственно, начало возведения печи начинается с устройства фундамента. Если вы планировали ее в доме/на даче заранее, вы должны были делать фундамент вместе с фундаментом дома. Если же нет, придется делать несвязный фундамент, которые по габаритам на 30 см больше размеров выбранной печи.

Строительство печи начинается с фундамента

После того, как он отстоится, накрываете двумя слоями влагоизолятора (рубероид в самом простом варианте) и начинаете возведение печи. Далее все согласно порядовке, которая у вас имеется. И еще: если вы надеялись сложить печь за несколько дней, вас нужно огорчить. Дело это длительное, на которое уходит несколько недель. И это у опытных людей. А новички отопительные печи из кирпича своими руками складывают 3-7 недель в зависимости от размеров.

И еще один совет. Перед тем, как начинать класть на раствор, сложите все «на сухую». Просто вооружившись порядовкой, кладите кирпичи один на другой. Так вы будете иметь четкое представление, что и зачем следует, как и где нужно подрезать кирпичи (без этого не обойтись). Но резать начинайте только тогда, когда уже кладете на раствор. Во время кладки на раствор  обязательно проверяйте каждый ряд на вертикальность и горизонтальность, следите за углами и исправляйте малейшие расхождения.

Печь кладут на глиняный раствор, проверяя каждый ряд на горизонтальность, а стены на вертикальность, отслеживая углы

После того, как печь сложена ее нужно обязательно просушить. Даже если вы не собираетесь ее в ближайшее время топить ее  регулярно. Вы не только убедитесь в работоспособности своего детища, но и сделаете ее монолитом: при воздействии высоких температур глина сплавляется с кирпичом. Если же она будет высыхать в обычном режиме, то еще неизвестно, как поведет себя потом.

Вот основные этапы, которые помогут сложить печь своими руками. Сложно? Да! Но есть другие варианты печей, которые, возможно, вам понравятся и которые делать гораздо легче. Например, маленькая ракетная отопительная печь, использующая принцип пиролиза, но не требующая супер-сложной топки и больших затрат.

Основы обработки и кладки кирпича можно увидеть в этом видео.

https://youtube.com/watch?v=4OI-j_OXOKQ

Процесс кладки колпаковой печи заснят на этом видео. Ролик длинный, но зато можно увидеть много тонкостей и особенностей .

Печь на дровах с водяным контуром: какую сделать

Суть печного обогрева состоит в прямом нагреве комнаты за счет конвективного и инфракрасного теплообмена, исходящего от горячих поверхностей. Для реализации этого принципа необходимо, чтобы источник тепла находился в отапливаемой комнате. Часто возникает необходимость изготовить отопитель с водяным контуром. Последний подключают к удаленным радиаторам, чтобы распределять тепло по всему дому.

Для нагрева теплоносителя и подачи его в радиаторную систему дровяную печку оборудуют водяным теплообменником. Существует несколько разновидностей самодельных нагревателей и вариантов их монтажа:

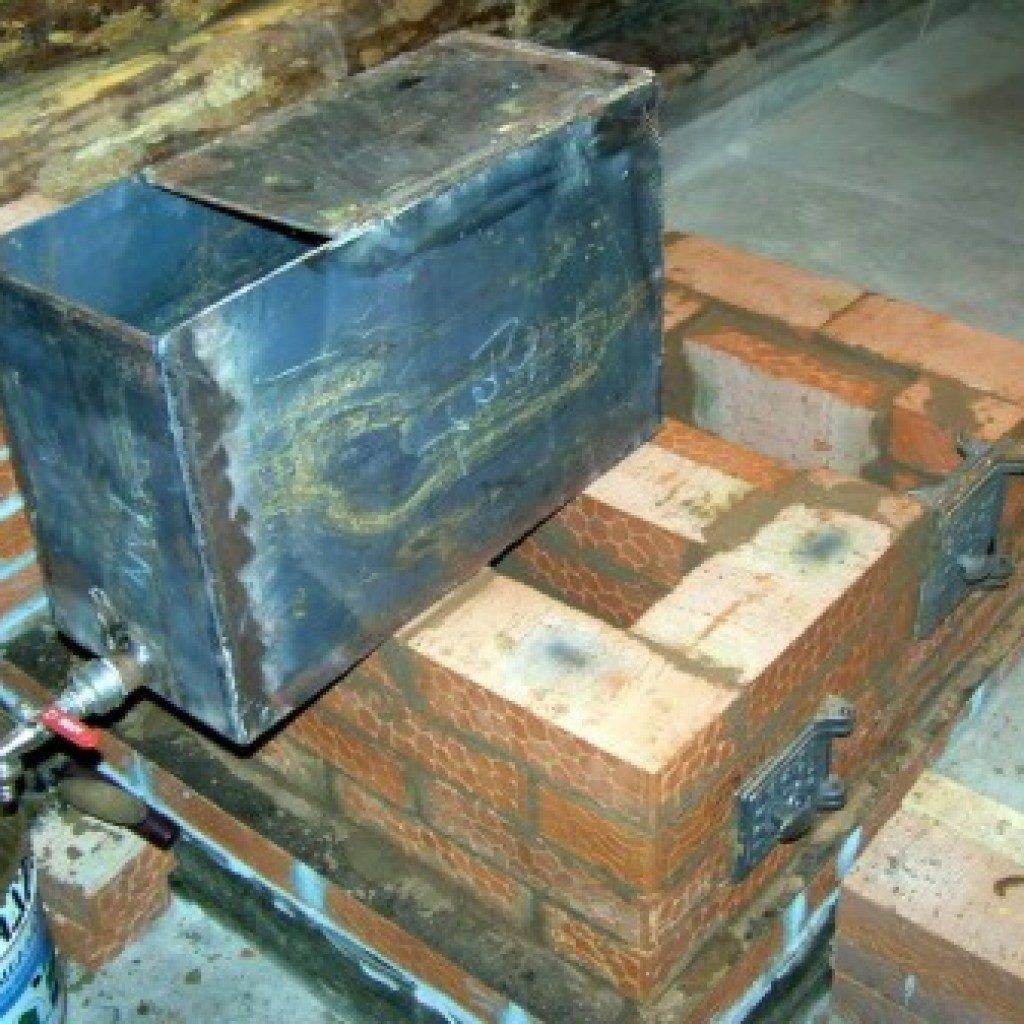

1. Накопительный бак. Его встраивают непосредственно в топливник или в один из дымоходных каналов. В нём постоянно находится большое количество воды, которое затем поступает в систему отопления.
2. Сварной регистр или змеевик. Встраиваемый нагреватель, в котором реализован принцип постоянной циркуляции теплоносителя. Прекращение движения воды чревато её вскипанием.
3. Экономайзер. Накопитель горячего теплоносителя использует тепло уходящих дымовых газов. Устанавливают его сугубо на дымоход.
4. Водяная рубашка. Конструкция присуща стальным или чугунным отопителям. Водяная рубашка заключена между двумя стенками и окружает топочное пространство и газоходы.

Для организации водяного отопления в дачном небольшом домике отлично подойдёт установка бака внутрь кирпичной печи. Это проверенный и надежный способ, позволяющий постоянно нагревать воду. При условии постоянного пополнения уровня жидкости возможна организация даже горячего водоснабжения. Кроме того, за счёт естественной циркуляции отпадает необходимость в применении центробежных насосов, работающих от электричества.

При монтаже теплообменника учитывают характер воздействия на него высоких температур. Внутри топки, где открытый огонь и жар, металлические детали прослужат недолго: через 4-6 лет придётся менять конструкцию. Конструкция из нержавеющей стали выдержит в таком режиме до 10 лет. Оптимальный вариант размещения теплообменника в дымовом канале, где он будет нагреваться за счёт конвекции.

Строительство фундамента печи

Перед тем, как самому сложить печь на даче, потребуется предварительная закладка основания. Его отдельно обустраивают на земле, не связывая с основным фундаментом дома.

Основание печи кладем своими руками пошагово в следующей последовательности операций:

1. Приготовление бетонного раствора марки М200. В посудине для раствора смешивается 3,5 ведра песка и одно ведро цемента. Разбавив сухую смесь водой, проводят тщательное замешивание, до образования слегка текучей однородной массы. В полученную жижу засыпается щебень в количестве 5-6 ведер, после чего доводят ее до состояния однородного густого раствора. Чтобы бетон был более пластичным, в него разрешается добавить немного жидкого мыла или жидкости для мытья посуды.
2. Копка котлована. Для фундамента нужно выкопать котлован глубиной 45-60 см. Его размеры по каждой стороне должны быть больше габаритов печи. Дно траншеи трамбуют, а боковые стены укрепляют дощатой или фанерной опалубкой.  Далее насыпается песчаная подушка высотой 10-15 см, а на нее – бутовый камень слоем 15-25 см. Иногда стенки укрепляются не опалубкой, а кусками рубероида.
3. Заливка раствора. На дне траншеи обустраивается армирующая обвязка, для чего используют армирующую обвязку из сваренных арматурных прутков или стальных труб. Заливка бетона производится несколькими порциями. Для достижения хорошей плотности раствор протыкают до дна деревянной рейкой или куском арматуры: это дает возможность скопившемуся внутри воздуху выходит наружу. Верхняя часть основания укрепляется армирующей сеткой из стали. Поверх нее оформляется финишная прослойка бетона толщиной 2-4 см.
4. Выравнивание и застывание фундамента. Для выравнивания залитого бетонного раствора используется правило. Необходимо добиться строгой горизонтальности верхней поверхности основания: она должна уступать уровню чистового пола 8-12 см. После этого фундамент накрывают пленкой из полиэтилена, оставляя в таком положении примерно на 7 дней, пока раствор полностью не застынет.

Монтаж котла

Во время реализации планов по созданию комбинированной системы отопления важно обратить внимание на некоторые особенности. Кирпичные печи с водяным отоплением имеют множество вариантов, каждый из которых отличается материалом, типом основного элемента и другими нюансами. Игнорирование технических и строительных требований обязательно приведет к выбраковке всей работы

Игнорирование технических и строительных требований обязательно приведет к выбраковке всей работы

Игнорирование технических и строительных требований обязательно приведет к выбраковке всей работы.

Котел полностью должен помещаться в топке. Тем не менее, на практике встречаются казусные ситуации, когда часть теплообменника находится снаружи печки. Это недопустимо, ведь основная задача узла — нагревать теплоноситель. Котел изготавливают буквой «П» из труб или листового железа. Все его элементы пустотелы и предназначены для отбора тепла.

Предпочтительней вариант из труб. Он обладает большей площадью конвекции и позволяет пламени достигать варочной поверхности, чтобы готовить пищу. Кроме того, внимания требуют:

Размеры. Казалось бы, необходимо массивное изделие, способное нагреть много воды и обеспечить теплом приличных размеров строение. Но это не так. Сам котел изготавливают весьма скромных габаритов — 75*50*30 см (длина, ширина, высота). Конвекционной поверхности такого устройства достаточно для того, чтобы обогреть дом площадью до 200 квадратных метров. Установка насоса для принудительной циркуляции теплоносителя увеличивает производительность до 50%.
Котел. Его форма разработана таким образом, чтобы площадь обогреваемой поверхности была максимально большой

Очень важно установить его в центре очага горения. Только так можно получить высокую эффективность работы водяного отопления.
Особенности. Между стенками печи и поверхностью котла необходимо оставить небольшой зазор

Оптимальным принято считать расстояние в 5 миллиметров. Его вполне достаточно для нивелирования свободного хода металла при тепловом расширении.

Между стенками печи и поверхностью котла необходимо оставить небольшой зазор. Оптимальным принято считать расстояние в 5 миллиметров. Его вполне достаточно для нивелирования свободного хода металла при тепловом расширении.

Отводящую и подводящую магистрали теплоснабжения выполняют в строгом соответствии с законами физики. Со школьной скамьи известно, что горячие потоки стремятся уйти вверх, а холодные всегда направлены вниз. Поэтому труба, подающая в дом горячую воду, всегда примыкает к котлу в верхней точке, а канал с «обраткой» — в самой нижней. Такое расположение исключает скопление горячего пара, который представляет серьезную угрозу для целостности системы.

Особенности устройства печного отопления с водяным контуром

При обычном печном отоплении (отопительная или русская печь) тепло распространяется неравномерно – возле печи жарко, а чем дальше тем холоднее.

Водяное же отопление, с помощью теплообменника вмонтированного в топливник печи или дымоход, позволяет более рационально распределить тепло по всему помещению и увеличить КПД.

Кроме того, таким образом можно отапливать сразу несколько комнат или даже весь дом. Причем такая печь может быть не только отопительной, но и отопительно-варочной. Теплообменник водяного контура можно также установить в кухонной плите.

При использовании водяного контура печь превращается в разновидность твердотопливного котла, с той лишь разницей, что кроме нагревания теплоносителя, в этом случае, нагреваются еще и дымовые каналы и стенки печи, которые также участвуют в нагреве помещения.

Печное водяное отопление будет обеспечивать передачу тепла от теплообменника к радиаторам в период топки, а нагретая поверхность корпуса печи будет отдавать тепло и в остальное время.

Печи с водяным отоплением, в настоящее время, используют всё чаще, особенно в сельской местности, в районах, где нет газа и печное отопление используется традиционно или же для отопления загородных домов или дач.

При использовании такого вида отопления нет необходимости покупать дорогостоящие котлы промышленного изготовления. Это наиболее экономный вариант отопления дома с помощью твёрдого топлива. Но такое отопление имеет и свои минусы и их необходимо учесть, выбирая такой способ отопления дома.

Главными недостатками печи с водяным контуром можно считать то, что:

• Теплообменник (регистр, печной котел) уменьшает полезный объем топливника. Чтобы это компенсировать, при кладке топливника можно подобрать необходимую ширину теплообменника и печи или устраивать печь длительного горения, а в случае монтажа теплообменника в уже существующую печь кратковременного отопления, придётся просто чаще подкладывать топливо при её топке.
• Наружные стенки топливника такой печи будут нагреваться слабо, так как тепловая энергия горения дров будет расходоваться на нагрев теплообменника и теплоносителя в нем. Нагреваться будет, главным образом, верхняя часть печи, где располагаются ее дымовые каналы (дымообороты).
• Несколько ухудшатся условия сжигания топлива, так как теплоноситель, циркулирующий в металлическом регистре будет забирать тепловую энергию, снижая тем самым температуру в топливнике. Особенно это заметно в начале топки.
• Если в доме зимой проживают нерегулярно, то вода в системе водяного отопления может замерзнуть. В этом случае ее лучше заменить на незамерзающую жидкость или вообще отказаться от водяного контура.
• Поверхность регистра необходимо периодически очищать от сажи, чтобы не снижалась эффективность передачи тепла водяному контуру.

Возможны три варианта устройства печного отопления с водяным контуром:

• купить готовую металлическую печь или печь-камин такого типа и смонтировать под нее систему водяного отопления или подключить к уже имеющейся;
• нанять специалиста-печника, который сложит такую печь из кирпича;
• соорудить печь с водяным отоплением своими руками.

В последних двух случаях необходимо будет приобрести или изготовить самостоятельно печной котел или теплообменник, который является обязательным элементом водяного контура.

Выбор типа печки

Печи из кирпича – классический вариант. Они инертны и относительно долго разогреваются, но в этом есть и свой плюс – так же медленно кирпич остывает, отдавая тепло помещению.

Существует немало разновидностей печей, которые различаются:

• сложностью конструкции;
• КПД;
• функциональными особенностями;
• габаритами.

В частности, можно выделить следующие виды печей:

• Отопительные. Отличаются компактностью, их обычно возводят на стыке двух или трех помещений, чтобы прогревать максимум площади дома. Установка водяного конвектора позволяет смонтировать контур отопления для помещений, удаленных от печи.
• Варочные. Используются для приготовления пищи, основную поверхность такой печки занимает плита. Данная конструкция заодно способна обогреть небольшое помещение.
• Варочно-отопительные. По сути – отопительная печка, снабженная плитой, что диктует ее расположение на кухне, граничащей с самым большим помещением дома.
• Многофункциональные. В одной конструкции может сочетаться отопительная и варочная печь, камин.

Планируя сложить печь из кирпича своими руками, рекомендуется выбрать простую конструкцию, поскольку в печном деле множество нюансов, известных только специалистам.

В число популярных решений можно отнести:

• шведскую печь;
• русскую печь;
• голландские печи и аналогичные им канальные конструкции;
• варочную плиту с обогревательным конвектором.

Отопительно-варочные шведские печи для дома считаются одним из лучших вариантов, поскольку КПД такой конструкции составляет порядка 60%, она очень удобна и функциональна.

Современная русская печь в интерьере своими руками

КПД настоящей русской печи, которая представляет собой систему проточного типа, достигает 75-80%, но, как и шведскую, возводить ее должен специалист – любая неточность в кладке оборачивается серьезными проблемами.

Таким образом, самостоятельно рекомендуется сложить печку голландского типа или небольшую варочную плиту.

При выборе варианта следует учесть следующие моменты:

• Голландская печь относительно проста в исполнении, не требовательна к качеству материалов, компактна, ее можно расположить в любом удобном месте дома. Однако КПД составляет около 40%, и в нее практически невозможно встроить водяной конвектор. Это связано с тем, что по внутренним каналам конструкции циркулирует раскаленный воздух, добавление постороннего элемента нарушит нормальную конвекцию, в результате чего КПД печи упадет. То есть, голландка способна обогревать только те помещения, с которыми контактирует.
• Отопительно-варочная печка – оптимальный вариант для дачи или частного дома. Можно найти подробные чертежи печи подходящего размера и конфигурации, в топке которой найдется место для водогрейного контура.

Особенности конструкции

Благодаря особому внутреннему строению печи, она быстро нагревается и при этом долго сохраняет тепло. Историки утверждают, что помпейская печь появилась на Пиренейском полуострове и изначально использовалась именно для приготовления открытого пирога с сыром, где для обогрева помещения конструкция была не нужна.

Оформление помпейской печи

Позже она получила распространение и по всему миру. Ее еще называют неаполитанская, итальянская печь, тандыр.

Помпейская печь не только станет идеальной конструкцией для приготовления пиццы, пирогов и хлеба, но и украсит любой загородный участок. В сочетании с беседкой или мангалом, она становится настоящим ландшафтным украшением, становясь излюбленным местом отдыха всей семьи.

Печь во дворе

В основном такую печь устанавливают на загородных участках на улице, в зоне барбекю, в саду на открытом воздухе, но при желании и внесении некоторых технических доработок, помпейскую печь можно возвести и в доме. Для этого, конечно, придется предусмотреть не только надежный прочный фундамент, но и дымоход.

В этой статье мы рассмотрим классический вариант строительства итальянской печи на открытом воздухе. Прежде чем приступить к пошаговой инструкции, хочется предупредить, что кладка помпейской печи – очень непростое и дорогостоящее мероприятие.

Но если вы все правильно выполните, то такая печь будет радовать вас не один десяток лет, придавая аутентичный вид даче и помогая готовить вкусную домашнюю выпечку. Благодаря нашей понятной и простой инструкции, осилить кладку помпейской печи своими руками сможет даже новичок.

Устройство помпейской печи чем-то схоже с конструкцией древней славянской печи.

Конструкция помпейской печи

Но, в отличие от традиционной русской печи, она гораздо быстрее нагревается. Готовить пироги в ней можно уже буквально через 30 минут после разогрева, в то время, как русской печи понадобится не менее 3-4 часов, прежде чем достичь оптимальной для приготовления еды температуры.

Такая скорость разогрева в помпейской печи достигается благодаря меньшей термальной массе. Слой кирпича, который нагревается, составляет всего 12 см. Уже за 45 минут после растопки, температура в этой печи достигает 260 градусов, а через час – 370 градусов.

Каким образом происходит распределение температуры в помпейской печи?

	Через 30 минут	Через 45 минут	Через 60 минут	Через 90 минут
Наружная часть свода	150	260	370	370
Внутренняя часть свода	315	370	370	370

Особенностью и главным преимуществом помпейской печи является то, что в ней можно приготовить практически любое блюдо за короткое время. Благодаря большой температуре, которая достигается внутри свода, в ней отлично выпекается пицца и хлеб. Особую пикантность выпечке придает дым.
