Электрическое отопление частного дома
Электрический котел достаточно прост в эксплуатации и не требует проведения каких-либо дополнительных коммуникаций, при этом его цена невысока. Электрическое отопление частного дома оправдано в том случае, когда речь идет об обогреве относительно небольшого помещения.Данный вид отопительных систем является наиболее безопасным и экологически чистым. Котел легко монтируется, при этом нет необходимости в получении каких-либо разрешений, как в случае с газовым отоплением. При обогреве больших площадей придется использовать котел с большой мощностью. В этом случае следует позаботиться о том, чтобы проводка была рассчитана на значительную нагрузку.
Электрическое отопление требует больших затрат электроэнергии, однако оно может быть установлено практически в любом помещении и вполне оправдывает себя в тех случаях, кода нет доступа к газопроводу.
Радиаторное отопление
В проекте отопления раскрыты основные характеристики и особенности создания радиаторной системы отопления. В частности в проекте указывается вид разводки системы отопления, тип отопительных приборов и способ их подсоединения к магистралям отопления, места установки внутрипольных отопительных каналов, устройств урегулирования температуры по помещениям и многое другое.
В этом типовом проекте отопления система радиаторного отопления имеет следующие характеристики и особенности:
Кроме приведенных выше общих данных, в проект отопления входят подробные чертежи системы радиаторного отопления на планах каждого этажа. В нашем случае мы приводим чертежи системы отопления на планах первого и второго этажей.
Проект системы отопления на плане первого этажа дома (иллюстрацию можно увеличить)
Внешний вид системы отопления на 1 этаже
Проект системы отопления на плане второго этажа дома (иллюстрацию можно увеличить)
Внешний вид системы отопления на 2 этаже
Кроме поэтажных планов, проект содержит схему системы отопления, которая наиболее наглядно представляет всю отопительную систему целиком.
На схеме системы отопления более наглядно представлены элементы проекта
Принудительная и естественная циркуляция
Предыдущие схемы систем отопления как основу могут иметь разнообразные котлы. Несмотря на все свои плюсы, большинство вариантов будут только рады принудительной циркуляции.
Циркуляционный насос – главный герой данной циркуляции. Однотрубные схемы и «Ленинградка» имеют естественную циркуляцию, и перестают страдать уменьшением тепла в последних батареях только при наличии этого оборудования.
Даже двухтрубные схемы не откажутся от принудительной циркуляции – это обеспечит более быстрое наступление тепла по всему дому. Да и множество батарей без насоса малоэффективны.
Устанавливать его необходимо с байпасом – это позволит провести ремонт или отключить при необходимости от системы
Шум и гудение также важная составляющая, поэтому при выборе насоса на это стоит обращать внимание
Как итог, принудительная циркуляция дороже и замысловатее, но большие постройки без нее нормально жить не смогут. Если даже небольшой шум – враг, то подойдет только естественная циркуляция.
Выбор котла и топлива
От того, каким видом топлива будет обогреваться дом, зависит тип генератора тепла. Существует несколько разновидностей отопительных котлов:
- Твердотопливные. Традиционный вариант, могут функционировать на доступных видах топлива: дровах, угле, пеллетах, брикетах, торфе. Их КПД составляет всего 75%. Такой котёл способен показывать высокую эффективность лишь при постоянной подаче топлива. Если в течение 4−5 часов в него не будет добавлено сырья для горения, температура воздуха в помещении быстро упадёт до некомфортных значений.
- Дизельные. Работают от солярки, имеют очень большие размеры (около 750 л), оснащаются автоматической системой включения и выключения. Работающий дизельный котёл нельзя оставлять без присмотра.
- Газовые. Имеют большое количество разновидностей, которые успешно работают как на природном, так и на сжиженном газе. Одноконтурные модели предназначаются только для отопления и могут быть отключены от магистрали. Двухконтурные имеют дополнительную функцию газовой горелки, на которой можно готовить пищу. Отключить их от системы значительно сложнее.
- Электрические. С первого взгляда использование таких котлов кажется самым простым и очевидным решением, но возможность их применения ограничивается параметрами электросети. При стандартной силе тока и напряжении максимальная допустимая мощность электрического котла составляет чуть больше 3500 Вт. Для небольшого дома этого будет достаточно, а в случае с более крупной площадью придётся использовать мощные автоматы, установка которых может быть осуществлена только по предварительному разрешению.
Размер и мощность отопительного прибора
- Как рассчитать количество секций для радиаторного отопления отдельной комнаты?
Расчет тепловой мощности для отдельного помещения выполняется так же, как для дома в целом.
Прихожая лишена отопительных приборов, но тоже нуждается в обогреве.
Чтобы пересчитать ватты в количество секций, нужно лишь разделить расчетную мощность на тепловой поток от одной секции. Соответствующие данные обычно можно найти на сайте изготовителя отопительного прибора. В их отсутствие можно воспользоваться очередной таблицей:
| Материал секции радиатора | Тепловой поток при стандартном размере секции (500 мм по осям коллекторов) |
| Чугун | 160 |
| Биметалл (сталь+алюминий) | 180 |
| Алюминий | 200 |
Устройство биметаллического радиатора.
Важный момент: производители указывают тепловой поток для разницы температур между теплоносителем и воздухом в комнате в 70 градусов. При уменьшении дельты (скажем, температура батареи в 50 градусов при температуре воздуха 24С) мощность прибора будет пропорционально уменьшаться.
Давайте продолжим проектирование отопления в нашем доме в Инкермане и рассчитаем минимальное количество алюминиевых секций для температуры теплоносителя в 70 градусов при +25С в жилых комнатах.
Дельта температур будет равной 70-25=45 градусов. Номинальный тепловой поток от секции (200 ватт) уменьшится в 70/45=1,55 раза и составит 130 ватт. При потребности в тепле в 10000 ватт нам потребуется 77 секций.
Радиаторы монтируются под окнами и создают тепловую завесу в проемах.
Виды систем отопления с гравитационной циркуляцией
Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.
Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.
Закрытая система с самотечной циркуляцией
В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:
- При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
- Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
- При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.
В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.
Открытая система с самотечной циркуляцией
Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.
Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.
Однотрубная система с самоциркуляцией
Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.
Преимуществ у данного решения несколько:
- Отсутствует парный трубопровод под потолком и над уровнем пола.
- Экономятся средства на монтаж системы.
Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).
Двухтрубная система с самоциркуляцией
Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:
- Подача и обратка проходят по разным трубам.
- Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
- Второй подводкой батарея подключается к обратке.
В результате, двухтрубная система радиаторного типа дает следующие преимущества:
- Равномерное распределение тепла.
- Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
- Проще выполнить регулировку системы.
- Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
- Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.
Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.
Автономная или центральная система?
Централизованная система отопления имеет лишь одно достоинство: пользователю не придется заниматься ее обслуживанием и покупать дорогостоящее оборудование. В остальном же она только проигрывает:
- Помимо полезной работы пользователю приходится оплачивать магистральные теплопотери. Правда, сегодня принято устанавливать счетчики тепла, но при расчете тарифов эти самые теплопотери все равно учитываются.
- В централизованной системе часто случаются скачки давления и гидроудары.
Из-за значительных масштабов в теплоносителе таких систем всегда содержится большое количество твердых примесей.

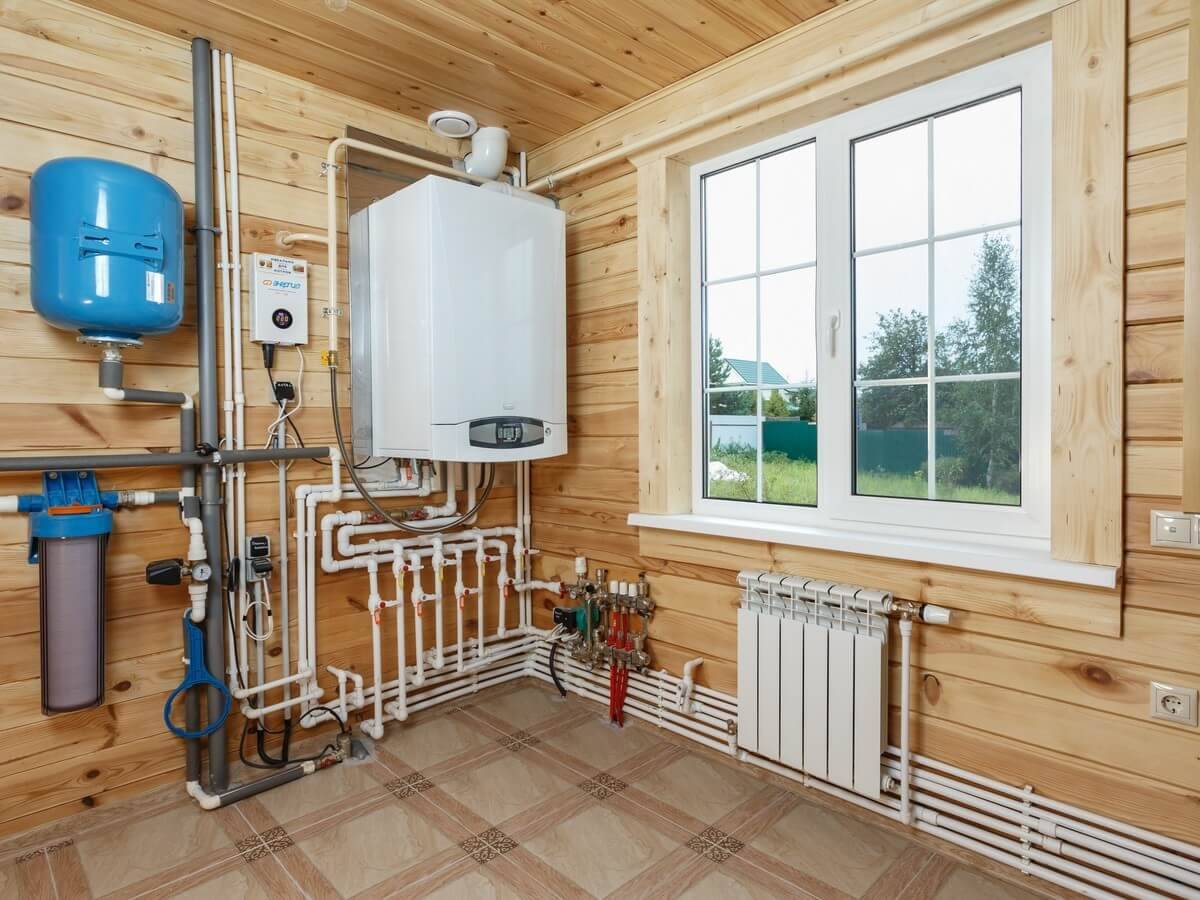

Автономная система отопления и водоснабжения в частном доме
Твердотопливный котел
В данном случае в качестве топлива используется каменный уголь, торф или древесина. Котел представляет собой обыкновенную печь, в которую может быть встроен теплообменник. Подобная система требует наличия дымоотвода и подразумевает некоторые неудобства, связанные с необходимостью хранения в доме запасов топлива, регулярным удалением золы из камеры сгорания, а также прочистки дымохода
Кроме этого она является достаточно опасной, поскольку неосторожное обращение с огнем может привести к возгоранию предметов внутри помещения. Бесспорным преимуществом твердотопливных котлов является простота, эффективность и небольшие затраты на отопление частного дома
Расчет системы отопления частного дома
Расчет мощности котла отопления
Мощность котла зависит от площади дома или квартиры, которая
нуждается в обогреве. Чтобы обогреть 10 м.кв. жилой площади при высоте потолка
в 3 метра и в хорошо утепленном здании нужен котел мощностью 1 кВт.
Приблизительный расчет мощности котла в зависимости от
площади дома представлен в таблице
| Площадь дома, м.кв. | Мощность котла, кВт. |
| 50-200 | > 25 |
| 200-300 | 25-35 |
| 300-600 | 35-60 |
Важно! Расчеты котла для отопления дома нужно скорректировать с учетом таких параметров как:
особенности подачи энергоносителя
Для газа важно давление в
системе. Обычно производитель указывает мощность котла при номинальном давлении
газа
Реально оно ниже, поэтому нужно покупать котел с запасом мощности в
15-20%. Для электрического котла важно качество проложенных линий и мощность
трансформатора;
вид обогреваемого помещения. При обогреве нежилых помещений
расчетная мощность уменьшается на 20-40%. При обогреве зимнего сада –
увеличивается на 10-50% в зависимости от вида растений;
количество окон (с учетом вида остекления) и дверей. Чем
больше площадь, через которую может уйти тепло, тем больший запас на мощность
котла нужно обеспечить;
минимальный уровень температуры воздуха в регионе;
дополнительные потребности. Дополнительный нагрев воды для
пользования также приведет к увеличению мощности котла на 30-40%.
Можно воспользоваться программами для расчета отопления:
- калькулятор расчета отопления дома
- калькулятор расчета стоимости отопления дома
Совет. Если горячая вода нужна не постоянно, то стоит отдать
предпочтение котлам с приоритетом горячего водоснабжения. Тогда вода быстро
нагревается за счет того, что вся мощность котла направлена на нагрев воды.
Отопление же отключается. Но, поскольку горячая вода нужна не постоянно, то
система не успевает существенно остыть.
Расчет труб отопления
Самым современным материалом для изготовления труб на
сегодня является ПВХ или пластик. Они пришли на смену металлическим или
оцинкованным. Преимущество ПВХ труб в том, что они легче, дешевле, отличаются
меньшим диаметром, более просты в установке, не подвластны коррозии и
практически не засоряются. Самым новым поколением труб можно назвать
металлополимерную трубу TECEflex. Она легко гнется руками, что позволяет
придать ей любую форму.
Количество труб зависит от вида используемой системы и
отапливаемой площади. Также рассчитывается диаметр (сечение) труб.
Несколько особняком стоит система отопления теплый пол. В
данном случае трубы прокладываются по площади пола. Их количество определяется отдельно
в зависимости от способа установки пола.
Расчет количества радиаторов отопления
Радиаторы отличаются материалом изготовления.
Чугунные хорошо отдают тепло, отличаются низкой ценой, но
очень трудоемки в монтаже.
Алюминиевые – эстетичны, выдерживают высокое давление, легки
в монтаже, но имеют высокую стоимость.
Биметаллические – новинка на рынке, состоят из алюминиевого
корпуса и стальной трубы – удачная комбинация первых двух типов.
Ввиду того, что радиаторы рекомендуется располагать под
окном (чтобы тепло радиатора блокировало поступающий от окна холодный воздух)
то их количество должно равняться количеству окон или превышать его.
Кроме того, количество секций определяется размером окна и
площадью комнаты. Так рекомендуется, чтобы секций радиатора, который установлен
в жилой комнате было не меньше 7.
Закрывать радиатор декоративной панелью не стоит, это
снижает количество поступающего тепла.
Совет. В двухэтажном доме располагайте радиаторы друг под
другом для использования общего стояка.
Расчет терморегуляторов
Максимальное количество терморегуляторов зависит от
количества радиаторов, а минимальное определяется предпочтениями пользователей.
Совет. Прежде чем делать расчет отопления позаботьтесь о
качественном утеплении дома.
Как и какую систему отопления выбрать для частного дома
Обладая информацией о принципах работы в частных домах систем отопления разных типов, вам предстоит выбрать наиболее оптимальную для вашего жилища.
Если для дачного домика вполне подойдет электрическое теплоснабжение, то в деревянном доме, в котором проживание семьи будет постоянным, целесообразно использовать водяную систему. В таком случае теплоснабжение будет обеспечиваться местной котельной. Если с электроэнергией перебоев не наблюдается, возможна организация в таком доме электрического отопления.
Важным условием того, какую систему отопления выбрать для частного дома, является получение всей необходимой информации об источнике тепловой энергии в данной местности.
Помимо этого, еще одним важным моментом в выборе отопительной системы для частного дома является ее стоимость, которая зависит, в свою очередь, от цены трубопровода и топлива, а также стоимости необходимого оборудования, монтажных работ и обслуживания.
Обязательно нужно учесть все затраты (как финансовые, так и трудовые), которые будут приходиться на используемое топливо — его доставку, хранение и заготовку (в том случае, если используется твердое топливо в виде угля или дров). Необходимо выполнить тщательный расчет, показывающий расход топлива. Здесь важны два аспекта: продолжительность отапливания (только в летнее время или на протяжении всего года) и объем помещений.
Главное условие при выборе отопительной системы — ее способность создать комфортные условия для проживания в доме. Это следует учитывать в первую очередь, а уже затем — стоимость услуг теплоснабжения.
Схема «Ленинградка»
«Ленинградка» – одна из самых простых, но тем не мене достаточно эффективных и экономичных отопительных схем разводки частного дома. Она похожа на однотрубную схему, то есть теплоноситель последовательно проходит по всем радиаторам помещения, постепенно теряя температуру нагрева. Магистральная труба размещается вдоль пола и закольцовывает контур от нагревательного устройства. Применять «Ленинградку» лучше всего в одноэтажных домах, чтобы все батареи находились на одном уровне. В этом случае система может работать при естественной циркуляции, но при её монтаже в двухэтажных домах необходимо применять принудительную подачу теплоносителя.
Достоинствами этой схемы являются:
- экономный расход материалов;
- легкий монтаж;
- длительная надёжная эксплуатация;
- возможность спрятать магистральную трубу под напольным покрытием для улучшения эстетичности интерьера.
Ленинградка» не лишена существенных недостатков:
- невозможность поддерживать одинаковый температурный режим во всех помещениях;
- горизонтальная разводка не позволяет подключать теплый пол или полотенцесушители;
- большая площадь помещения требует применение циркуляционного насоса для обеспечения рабочего давления в системе.
Схемы систем отопления с жидким теплоносителем
До монтажа системы отопления загородного дома создаются схемы, по которым будут выполнятся установка оборудования. В отоплении с жидким теплоносителем существует несколько разных рабочих вариантов.
Однотрубная горизонтальная
Однотрубные разводки целесообразно применять для одноэтажного дома. На фото видно, что подача и отвод жидкости происходит по одному трубопроводу последовательно проходя через каждый отопительный прибор. Такая схема проста в монтаже и экономична, но не может обеспечить одинакового прогрева всех радиаторов.
Однотрубная вертикальная
Принцип работы вертикальной однотрубной схемы схож с горизонтальной, но применяется для двух и более этажей. Такая система может обходится без циркуляционного насоса, но обязательно предполагает установку воздушных клапанов. Ее не рекомендуется применять для помещений больше 40 м2.
Схема «ленинградка»
«Ленинградка» отличается от однотрубной разводки перемычкой под радиаторами, которая называется байпасом. В этой схеме теплоноситель проходит отопительный контур по одному трубопроводу, не теряя энергию в каждом нагревательном приборе. Поэтому температура в самом отдаленном от теплогенератора приборе будет выше, чем в классическом однотрубном варианте.
Двухтрубная система с нижней разводкой
Двухтрубная схема характеризуется двумя трубопроводами, идущими к отопительным элементам. По одному стояку в радиатор поступает теплоноситель, по другому – уходит обратка. При нижней разводке обе трубы проходят под нагревательными приборами.
Двухтрубная система с верхней разводкой
В двухтрубной системе с верхней разводкой подключение радиаторов происходит параллельно. Эта схема всегда вертикальная. Подающий стояк располагается вверху, а обратный проходит по нижнему контуру.
Лучевая система с коллекторами
При лучевом подключении к каждому отопительному прибору проводится и подающий и обратный трубопровод. Такая схема исключает большую теплопотерю при долгом движении жидкости по стоякам, что дает одинаковый прогрев каждого прибора. В лучевых системах необходимо использовать распределительный коллекторный узел, который регулирует подачу и возращение обратки на каждый радиатор.
С принудительной и естественной циркуляцией
Принцип действия каждой отопительной системы заключается в движении теплоносителя от котла к приборам отопления и возращению в виде обратки. Это движение может быть организовано естественным образом либо принудительно.
Естественная циркуляция теплоносителя обеспечивается благодаря разницы в температуре и весе. Горячая жидкость расширяется и приобретает меньшую плотность и вес на выходе. После прохождения радиаторов она охлаждается, увеличивается в весе и выталкивает горячую воду для подачи. Таким образом, появляется давления в подающем трубопроводе и обратном, и обеспечивается движение теплоносителя. В таких системах трубопроводы подачи и обратки устанавливаются с наклоном.
Там, где невозможно обеспечить циркуляцию естественным способом, используется принудительный метод при помощи специального насоса. За счет давления он поддерживает необходимую скорость движения теплоносителя по системе. Прибор можно установить, как на подающем трубопроводе, так и на обратном. Применять циркуляционный насос допускается на любой системе, независимо от выбранной схемы.
Печное отопление
Используются для обогрева жилья печи и камины. Для коттеджей эти варианты малоэффективны, так как не обеспечивают равномерное распределение тепла по помещениям. Их лучше выбрать для применения на дачах.
Чтобы определиться, какое отопление больше подойдет для частного дома, необходимо выбрать самое дешевое и доступное топливо в вашей местности. Цена искусственного обогрева жилого строения напрямую зависит от его расхода и стоимости. Универсального варианта не существует. Газ остается по-прежнему самым экономичным источником тепловой энергии
В местности, в которой нет магистральных газопроводов, следует обратить внимание на твердотопливные и электрические ресурсы
Как работают радиаторы отопления в частных домах: принцип действия
Радиаторы отопления в частном доме — это устройства, благодаря которым осуществляется передача тепла в помещение от теплоносителя. От площади нагревательной поверхности прибора зависит степень его теплопередающей способности. Открытый трубопровод служит в качестве дополнительной нагревательной поверхности.
В европейских странах наиболее распространенным является так называемое щадящее отопление, поскольку обычные отопительные системы высушивают воздух в комнате, а также электризуют его. В процессе того как работает радиатор отопления, на нем оседает пыль, которая затем поднимается с теплым воздухом вверх. Она начинает разлагаться на вещества, среди которых имеются достаточно вредные для здоровья человека.
Применив щадящее отопление, можно решить данную проблему. При этом температура нагреваемой поверхности не должна превышать 45 °С. Учитывая принцип работы радиатора отопления, на них устанавливают дополнительные ребра, которые позволяют увеличить площадь отопительных приборов.
Обычно отопительные приборы устанавливают в нишах стен под окнами, располагая вдоль стен в 1-2 ряда, иногда их закрывают сверху, используя декоративные панели. Однако в подавляющем большинстве случаев приборы размещают прямо на стенах под окнами. Длина отопительных приборов составляет не более 75% от длины оконного проема, на внутренних стенах же они не монтируются.
В зависимости от способа теплопередачи, типа нагревательной поверхности, материала, величины тепловой инерции выделяют несколько типов отопительных приборов: конвективные, радиационные, конвективно-радиационные. Все приборы могут быть либо с гладкой, либо с ребристой нагревательной поверхностью.
К отопительным приборам относятся ребристые трубы. Множество узких ребер позволяет увеличить площадь нагревательной поверхности. Устанавливают трубы, образуя несколько рядов. Данные отопительные приборы обладают невысокой стоимостью, компактностью. Их легко устанавливать.
Принцип действия радиатора отопления основан на совмещении принципов работы конвекторных и радиационных отопительных приборов. По своей конструкции он может быть секционным или панельным, изготавливается из металла.
В России наибольшее распространение получили секционные чугунные радиаторы. Они состоят из одно — или многоканальчатых секций, имеют каналы эллипсоидного или круглого сечения. Соединяются секции друг с другом с помощью ниппелей с резиновыми, паронитовыми либо картонными прокладками.
С целью предотвращения увеличения гидравлического давления используется расширительный бак (демпфер). Он не только представляет собой емкость для лишней воды, которая возникает после ее нагревания, но и восполняет недостаток жидкости при охлаждении воды. Расширительные баки могут быть как открытыми, так и закрытыми. В частных домах используются в основном последние.
Для подачи и вывода теплоносителя из отопительных приборов применяется теплопровод. В его состав входят подводки, стояки, магистрали и горизонтальные ветви. Водонагревательный котел и стояк соединяются между собой с помощью магистрали, а подводки выступают в качестве соединительных элементов между стояками и отопительными приборами. Стояк представляет собой трубу, соединяющую подводки с магистралью.
Виды схемы отопления, подходящие для частных домов
Выбирая и монтируя оборудование, прокладывая коммуникации обогрева, преимущественно следуют указаниям СП 60.13330.2016, СП 55.13330.2016, ГОСТ 11032-97. Также опираются на технологические инструкции производителей теплогенераторов, отопителей, труб, элементов регулирования и т.д.
Обязательно должна быть предусмотрена установка контрольно-измерительных приборов и групп безопасности. Параметры теплоносителя определяют с учетом характеристик отопительного оборудования и его коммуникационных обвязок
Особое внимание уделяют гидравлической и тепловой стойкости инженерной сети. Монтаж выполняют таким образом, чтобы обеспечить свободный доступ к элементам сети, нуждающимся в периодическом обслуживании
Эксплуатационные свойства и технические возможности водяной отопительной системы зависят от комплектации и характеристик используемого оборудования и материалов.
Однотрубная схема
Самотечная однотрубная система энергонезависима. Однако не предусматривает возможность регулировки температуры радиаторов, а также нуждается в наличии разгонного коллектора в виде вертикального отрезка трубы.
По способу подключения различают однотрубные системы отопления со следующей разводкой:
- Вертикальной. Не склонна к появлению воздушных пробок. Благодаря наличию стояков может использоваться для обогрева домов высотой в два или три этажа.
- Горизонтальной. Применяется в одноэтажных домах значительной площади или в поэтажных разводках. Требует минимального количества труб. Отличается неравномерностью прогрева теплоносителя по длине контура.
- Нижней. Схемы с такой разводкой предусматривают прокладку труб через подвальное помещение, что позволяет уменьшить потери тепла и снизить трудоемкость обслуживания системы.
- Верхней. В этом случае подающий трубопровод монтируется под потолком или через помещение чердака. Система с верхней разводкой отличается хорошими гидродинамическими показателями и низким уровнем тепловых потерь.
Увеличение эффективности схемы водяного отопления частного дома обеспечивает установка циркуляционного насоса. Агрегат врезается на обратном отрезке трубы или магистрали перед отопительным котлом и размещается так, чтобы обеспечить свободный доступ к нему для ремонта или обслуживания.
Типовой однотрубной горизонтальной системой с циркуляционным насосом является схема на основе «ленинградки» с диагональным подключением радиаторов. Она может применяться для обогрева домов большой площадью. Наличие в ней запорных клапанов, а также монтаж байпасов позволяют ремонтировать каждый радиатор автономно.
Предлагаем ознакомиться Какими электродами варить котел отопления
