Схема отопления двухэтажного дома

Монтаж системы

Если с системой отопление определились, то можно приступать к ее монтажу. Но перед этим нужно иметь на руках проект. Для этого можно обратиться в специальное бюро, которое занимается такими расчетами. В этих документах будут не только все эксплуатационные особенности системы, но и расчет материала.

Для отопления понадобятся следующие элементы:

• теплогенератор любого типа;
• радиаторы;
• автоматические воздушники;
• термостатический и балансировочный клапаны;
• циркуляционный насос;
• расширительный бачок;
• если выбрана коллекторная система, то коллектор подачи и обратки;
• вентили;
• подающая и обратная трубы;
• термоманометр;
• предохранительный клапан.

Первое, что устанавливается в системе – котел. В идеале для него подобрать отдельное помещение. Это может быть подвал, чердак или отдельная котельная. Но обязательным условием является хорошая вентиляция, особенно, когда речь идет о газовом или твердотопливном устройстве. Все близлежащие поверхности (пол, стены) должны быть облицованы огнеупорным материалом, так как прибор будет разогреваться до высоких температур. Если это не электрическая модель, то к котлу нужно установить дымоход.

Далее устанавливают расширительный бак (если такой подразумевается в системе). Его подсоединяют к распределительному коллектору. Затем идет установка всех измерительных и регулирующих элементов. Как только с этим вопросом будет покончено, переходят к монтажу труб к батареям и от них. Начинают с направляющих, а заканчивают обраткой. При помощи фиксирующих фитингов или аналогичных элементов, все трубы соединяются в единый контур и выводят к котлу. Насос устанавливают на обратный контур.

На первый взгляд кажется, что создание двухтрубной системы не столь сложно. Но стоит только представить, сколько труб нужно пропустить по дому и как долго их предстоит соединять, сразу же становиться понятным, что этот процесс достаточно трудоемкий. Поэтому тут предстоит сильно попотеть.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

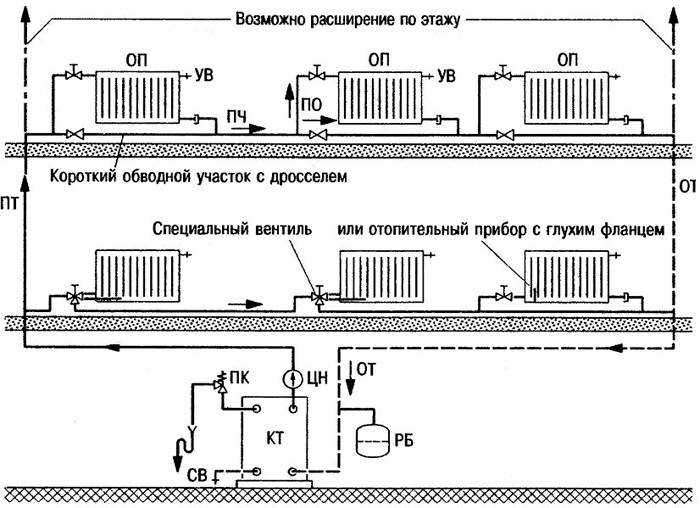

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

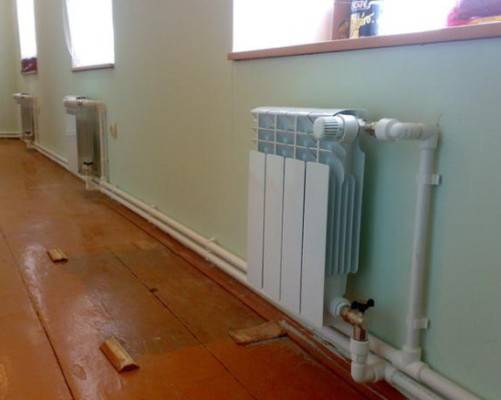

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Система отопления с одной или двумя трубами

Система отопления с одной трубой представляет собой кольцо. Вода из котла идет сперва на один этаж, потом возвращается обратно в бак через другой. В итоге на одном этаже температура выше, на другом ниже. Чтобы скомпенсировать это явление, на нижних этажах (где обычно вода уже не такая горячая) ставят радиаторы большего размера, чем на верхних. К тому же в системе с одной трубой нет возможности отключить один конкретный обогреватель. Необходимо отключать всю систему целиком.

Система отопления образец

Система с двумя трубами сложнее в установке, но зато у нее почти нет недостатков. В такой системе предусмотрены две трубы: горячая и холодная. Поступая в радиатор, горячая вода остывает и выливается в холодную трубу. При этом вы можете перекрыть один из радиаторов, это никак не скажется на работе остальных.

Область применения

Тем не менее, соблазн избежать гидравлической настройки системы не должен приводить к поспешным необдуманным решениям. Двухтрубная попутная система характеризуется высокой материалоёмкостью, потому её монтаж оправдан далеко не во всех случаях.

Рассмотрим такое понятие как степень «прижатия» нагревательного прибора при балансировке двухтрубной обратной системы. Занижая условный проход в месте подключения нескольких первых радиаторов можно сократить расход теплоносителя в них, тем самым снизив перепад давления, чтобы на последующих участках сети сохранялся достаточный напор. Если радиаторная сеть состоит из большого числа нагревательных приборов, расположенных на большом удалении друг от друга, ограничивать проток на начальных радиаторах придётся до такой степени, что протока в них будет недостаточно для нормального выделения тепла. Это вынуждает использовать насосы с более высокой производительностью, из-за чего при течении теплоносителя в отдельных узлах образуется ощутимый шум. В целом можно сказать, что устройство двухтрубной попутной системы оправдано только при количестве радиаторов более 8–10 при общей длине трубопроводного става свыше 70 м.

Материалоёмкость системы Тихельмана существенно увеличивается при невозможности завернуть радиаторную сеть в кольцо, то есть расположить отопительный трубопровод строго по периметру здания. Этому обычно мешают дверные проемы и фронты остекления в пол. В таких случаях приходится монтировать дополнительную трубу, по которой теплоноситель будет возвращаться в котельную, а поскольку общая длина произвольно взятой петли увеличивается как минимум на половину — увеличивать условный проход магистрали или производительность насоса. Избежать дополнительных затрат в принципе можно за счёт устройства коллекторной (лучевой) системы, однако лучше предварительно выполнить сравнительный расчёт материалоёмкости.

Схемы устройства системы в двухэтажном доме

Схема разводки отопления двухэтажного дома бывает однотрубной и двухтрубной. При однотрубной разводке радиаторы последовательно подключаются к одной подающей трубе. Единственные достоинства такой разводки в ее простоте и экономии материалов. Минусы заключаются в том, что температура теплоносителя в каждом последующем радиаторе снижается, что приводит к неравномерному прогреву помещений. Этот недостаток можно компенсировать увеличением секций в каждом последующем приборе, но для большого дома это не подходит.

Двухтрубная схема намного совершеннее. Однако она сложнее в монтаже и требует большего количества материалов. При такой разводке приборы подключаются параллельно, поэтому температура теплоносителя во всех радиаторах примерно одинаковая. Кроме этого, работу каждого прибора можно настроить отдельно, если использовать байпасы-перемычки с балансировочными вентилями или терморегуляторами.

Преимущества двухтрубных схем:

1. На входе во все батареи поддерживается одинаковая температура теплового носителя.
2. Общие потери давления существенно снижаются, поэтому можно применять насос небольшой мощности.
3. Каждый радиатор можно отключать и ремонтировать без остановки всей системы.
4. Эта универсальная схема походит для подключения радиаторов, конвекторов, теплых полов и др.

Кроме этого, разводка бывает горизонтальной и вертикальной. При использовании вертикальных стояков оба этажа обеспечиваются теплом одновременно, а при горизонтальной схеме каждый этаж имеет собственную разводку. Первая схема удобна при схожей планировке этажей, а также при открытом контуре. Ее недостаток заключается в сложном исполнении.

Что такое «Ленинградка» и особенности монтажа

Одна из популярных схем, которая появилась еще в СССР, для отопления частного дома – «Ленинграка». Своими руками смонтировать такой способ обогрева несложно. Разберем основные моменты и особенности конструкции однотрубной принудительной системы.

«Ленинградка» в виде схемы

Популярной она остается до сих пор, так как имеет ряд преимуществ:

• малые затраты на оборудование;
• легкость монтажа;
• можно прокладывать трубы где захочется;
• красивый внешний вид;
• можно подключить несколько отопительных котлов.

Можно проложить трубу отопления вдоль внешних стен. Однако, есть и минус системы, пока носитель тепла идет по кругу, происходит потеря мощности, поэтому приходится увеличивать секции радиаторов.

Особенности работы системы обогрева

Для корректной работы системы отопления «Ленинградка» необходимо подключать все элементы последовательно. Температура носителя тепла на выходе будет значительно ниже, чем на входе. За счет этой разницы происходит кругооборот теплоносителя.

Такая разводка отопления от котла в частном доме образует замкнутое кольцо, которое расположено по периметру вей площади. Вблизикотласледует сделать врезку вертикальной трубы, чтобы обеспечить разницу температуры для движения тепла. Сверху врезки подключаете расширительный бачок, который будет поддерживать температуру носителя тепла на одном уровне.

Самый легкий вариант

Батареи врезаете в общую магистраль в зависимости от прокладки основных труб. При этом несмотря на простоту монтажа, можно дополнительно смонтировать термостат, балансирующие вентили или краны любого типа действия.

Чтобы полностью понять принцип монтажа «Ленинградки», предлагаем посмотреть видео материал.

Что означает термин «закрытая система» при централизованном отоплении

Любая из вышеперечисленных систем может быть «закрытого (независимого) типа». Это означает отсутствие общих участков, разобщенность между внутридомовым контуром отопления и наружными теплосетями. Вода внутри системы отопления дома (часто деаэрированная и содержащая антикоррозионные присадки) движется побуждаемая циркуляционным насосом. Нагревается она от первичной воды внутри водоводяного теплообменника (как и вода в контуре горячего водоснабжения).

Конструктивно проста зависимая схема системы внутридомового отопления, выполняющая смешивание обратного потока своей воды с высокотемпературной сетевой водой посредством смесительного устройства – водоструйного элеватора или насоса.

Еще проще прямоточная схема присоединения наружной и внутридомовой сети, когда вторая является простым продолжением первой.

Такой вариант возможен, если наружная вода не слишком горяча. Подобная ситуация возникает при отоплении от одной маломощной котельной ряда близкорасположенных зданий.

Три вышеупомянутые схемы присоединения показаны на следующих рисунках а), б) и в) соответственно.

3. Схемы присоединения внутридомовых систем к наружным трубопроводам. 1 – циркуляционный насос; 2 –насос подпитки; 3 – водо-водяной теплообменник; 4 – расширительный бак; 5 – отопительные приборы; 6 – подающий трубопровод «подачи»; 7 –трубопровод обратный; 8 – смесительное устройство.

Первая схема (закрытая) подобна схемам отопления частных домов с заменой котла на теплообменник. В составе схемы обязательно присутствует расширительный бак, установленный в верхней точке системы и связанный непосредственно с атмосферой, т.е. «открытый». Воздух, растворенный в воде, стремится двигаться вверх, достигает горизонтальной воздушной магистрали, присоединенной к открытому баку, выходя через него наружу. Авария на наружном участке теплосети не вызывает прекращения циркуляции тепплоносителя в закрытой системе.

Вертикальная комбинированная (с верхней и нижней разводкой магистралей) двухтрубная система отопления закрытого типа показана на рисунке ниже.

4 Схемы двухтрубной системы отопления с верхней (а) и нижней (б) разводкой магистралей.

Зависимая и прямоточная схемы (рис.3б и 3в) не содержат темлообменников, расширительных баков и насосов, располагаемых в централизованных или индивидуальных теплопунктах (ЦТП, ИТП). Конструкция и обслуживание внутридомовых закрытых систем проще при одновременном усложнении схем ЦТП (ИТП).

Большинство систем отопления многоэтажных домов в России оснащены именно открытыми расширительными баками, являясь одновременно насосными. Поэтому неверно говорить, что открытый бак – это принадлежность исключительно самотечных (гравитационных) систем отопления.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Трубы для отопления водой

При условии использования стальных труб, нельзя забывать и про ее минус – слабая стойкость к коррозии. Трубы, выполненные из нержавеющей стали или оцинкованные, лишены такого минуса. При монтажных работах наилучшим решением будет применение соединения с помощью резьбы. Металлические трубы в наши дни довольно мало востребованы.

Медные трубы в отоплении

Медные трубы соединяются с использованием пайки с высокими температурами с помощью припоя, в котором содержится серебро. По желанию – можно укрыть трубы в стены, что будет довольно красиво и удобно. Недостатком таких труб будет их немалая стоимость, но этот недостаток является единственным. Подобные трубы являются очень надежными и рекомендованными. Если их правильно установить, они смогут прослужить для нескольких поколений жильцов. Не появится нужда замены или ремонта труб. Подобный тип труб является качественным и довольно надежным.

У полипропиленовых труб есть свои достоинства – они являются удобными при установке, сделать какую сможет даже установщик без профильного образования, что даст существенную финансовую экономию. В полимерных трубах внутри нет откладывания осадка, это значит, что эти трубы не забьются очень быстро и будут стойки к коррозийным процессам. Установка таких труб происходит при использовании соединений резьбового или прессового типа без использования сварки. Недостатком является довольно высокий показатель теплового расширения. Это может стать причиной течи.

При проектировании отопления, нужно продумать про тип труб, наиболее подходящих для данной постройки с учетом альтернативного и аварийного отопления. Само собой, что многие факторы имеют материальную основу. Но наилучшим решением будет не экономить на отопительной системе. Данный фактор будет влиять на условия проживания зимой и смогут ли жильцы получать удовольствие от проживания в уюте и тепле.

Советом профессионалов является выбор трубопровода из меди. Такой трубопровод сможет прослужить долго и надежно для своих хозяев в течение пары поколений. Цена такого трубопровода будет выше, но при этом будет выше и надежность.

В постройках с двумя этажами чаще всего используются следующие схемы по разводке отопления: коллекторная, двухтрубная и однотрубная.

Классификация СО

Отопительный комплекс «двухэтажки» является весьма непростым проектом как в плане планирования, так и в практическом воплощении. Основная причина кроется в необходимости подачи теплоносителя на высоту второго этажа, тем самым создавая определенные нагрузки. Монтаж оборудования и коммуникаций следует выполнять с особой тщательностью и ответственностью. Для практической реализации своими руками требований проекта используются различные схемы СО, классификация которых базируется по ряду отличительных признаков. В соответствии с конструктивными отличиями, системы отопления 2х-этажного частного дома условно разделяют на несколько типов, в числе которых основными являются:

СО с однотрубной и двухтрубной разводкой теплоносителя;

Разводкой принято называть схему расположения отопительных радиаторов и соединяющих трубопроводов.

Правильный выбор схемы и способа подключения батарей отопления своими руками во многом предопределяет эффективность отопительного комплекса, экономичность, эстетичность и длительный срок безаварийной работы.

• С естественной и принудительной циркуляцией теплоносителя;
• С верхней или нижней разводкой;
• По направлению движения теплоносителя – с тупиковым или попутным (магистральным) перемещением.

Для обозначения выбранной схемы разводки под систему отопления частного дома принято указывать по одному показателю из каждого приведенного выше типа СО.

К примеру, вариант схемы может быть однотрубным или двухтрубным, с естественной или принудительной циркуляцией водяного теплоносителя, с нижней или верхней разводкой, движение теплоносителя – тупиковое или попутное.

Кроме перечисленных четырех типов отопительных систем различают также СО  с вертикальным и горизонтальным расположением стояков. Для частного дома с одним пользователем тепла эти два вида разводок равнозначны и явных различий между собой не имеют.

Рассмотрим особенности каждого из указанных типов систем отопления применительно к двухэтажным частным домам.

Двухтрубные системы отопления многоквартирных домов

Системы отопления многоэтажных домов бывают следующих видов:

• вертикальные: однотрубные, двухтрубные;
• горизонтальные: с двухтрубными вертикальными стояками и однотрубными горизонтальными квартирными контурами, с двухтрубными вертикальными стояками и двухтрубными горизонтальными квартирными контурами.

Вертикальный тип системы означает, что через квартиру из нескольких комнат проходят несколько вертикальных стояков минимум по одному на комнату. Поквартирный учет потребленного тепла в этом случае невозможен. Схемы таких систем показаны на рисунке ниже.

1. Схемы вертикальных систем многоэтажных домов. а) однотрубная, б) двухтрубная.

Горизонтальный тип предполагает вертикальные стояки на лестничных клетках с индивидуальными двухтрубными вводами в квартиры, позволяющими устанавливать квартирные счетчики тепла, конструктивно входящие в состав квартирного узла регулирования и учета тепла (КУРУ), расположенного внутри или вне квартиры.

После ввода в квартиру отопительные трубы могут обходить ее по периметру или прокладываться радиально от входной двери. Для периметральной горизонтальной схемы понадобятся трубы и фитинги разных диаметров, повышающие стоимость. Расчет такой системы довольно сложен. Для радиального варианта прокладки нужны трубы и фитинги одного типоразмера, например, Ду 15 или 20 мм.

Расчет такой схемы легко выполняется вручную. Недостаток заключается в необходимости пропустить все трубы через проем входной двери. Обе горизонтальные двухтрубные схемы показаны на рисунке ниже.

2. Двухтрубные горизонтальные квартирные системы. а) периметральная схема, б) радиальная схема

Оптимальная схема разводки под самостоятельный монтаж

Домашнее отопление строится на базе двух схем: однотрубной и двухтрубной. Кроме того, бытовую разводку можно построить и на коллекторной основе, но начинающим мастерам такую схему собрать сложно, поэтому далее по тексту не будем рассматривать этот вариант, сосредоточившись только на одно- и двухтрубных вариантах.

Однотрубная разводка предполагает следующий план циркуляции теплоносителя: горячий поток покидает рубашку котла и переливается по трубе в первую батарею, из которой он попадает во вторую и так далее, до самого крайнего радиатора. Обратка в такой системе фактически отсутствует – ее заменяет короткий отрезок, соединяющий крайнюю батарею и котел. Причем при оформлении однотрубной принудительной схемы на этом отрезке размещается напорное оборудование (циркуляционный насос).

Такую систему очень легко собрать. Для этого нужно установить котел, развесить батареи и пробросить по одной нитке разводки между каждыми предустановленными элементами отопительного контура. Однако за простоту монтажа придется расплатиться отсутствием механизмов управления теплоотдачей радиаторов. Регулировать температуру в комнате в этом случае можно, только меняя интенсивность горения топлива в котле. И никак иначе.

Разумеется, с учетом дороговизны топлива этот нюанс устроит только немногих домовладельцев, поэтому одноконтурную разводку стараются не использовать в помещениях площадью от 50 квадратных метров. Однако к небольшим строениям такая разводка подходит просто идеально, как и к естественной схеме циркуляции теплоносителя, когда напор генерируется за счет температурного и гравитационного побуждения.

Коллекторная разводка отопительной системы

Двухтрубная система устроена немного иначе. В этом случае действует следующая схема движения теплоносителя: вода покидает рубашку котла и попадает в напорный контур, из которого она сливается в первую, вторую, третью батареи и так далее. Обратка в этой системе реализована в виде отдельного контура, уложенного параллельно напорной ветке, и прошедший батарею теплоноситель сливается в обратную линию, возвращаясь в котел. То есть в двухконтурной схеме радиаторы соединены с напорной  и обратной трубой с помощью специальных ответвлений, врезанных в две основные магистрали.

Чтобы сделать такой контур, нужно использовать больше труб и фитингов, но все затраты окупятся в ближайшем будущем. Двухконтурный вариант предполагает возможность регулировки теплоотдачи каждой батареи. Для этого достаточно вмонтировать в связанное с радиатором ответвление от напорной магистрали запорно-регулирующий вентиль, после чего появляется возможность управлять объемами прокачиваемого сквозь батарею теплоносителя, не вмешиваясь в общую циркуляцию. Благодаря этому можно оградить себя не только от перегрева воздуха в конкретной комнате, но и от бессмысленного перерасхода топлива и личных средств, выделенных на его закупку.

У этого варианта схемы разводки есть только один минус: на его основе очень сложно собрать эффективную систему на естественной циркуляции теплоносителя. Зато на базе насоса она работает намного лучше одноконтурного аналога. Поэтому далее по тексту мы будем рассматривать пошаговые инструкции сборки одноконтурной системы на естественной циркуляции и двухконтурной сети на принудительном побуждении движения теплоносителя.

Три совета по выбору схемы разводки

1. Когда речь идет об отоплении частного дома с подвалом, то не стоит экономить на количестве секций радиаторов, а обе трубы разместить в подвальном помещении. Дома будет тепло, и стены останутся сухими.
2. При высоте потолков выше 3,5 метров эффективно использование только верхней разводки.
3. Если в доме предполагается евроремонт, и вид радиаторов совсем не кстати – можно пойти на хитрость и сделать двухтрубную безбатарейную разводку отопления (система теплый пол).

Обо всем и не только…

Двухтрубная система отопления частного дома с принудительной циркуляцией проста для проектировки и легка в монтаже. Можно не соблюдать уклоны, переходы диаметров труб магистрали. Даже отсутствие расширительного бака не является проблемой – насос продавит систему, построенную даже “в гору”.

Исключением являются лишь места изгибов труб и резьбовые соединения типа фиттингов, потому что в них может образоваться воздушная пробка (завоздушивание). Единственный, но очень ощутимый минус двухтрубной системы с принудительной циркуляцией – энергозависимость насоса.

При нестабильном энергоснабжении существует риск остановки насоса и, как следствие, всей системы. В зимний период это опасно и может привести размораживанию системы отопления.

Естественное движение теплоносителя в системе делает ее абсолютно независимой от внешних факторов. Соответственно повышается экономичность (отсутствие потребления электричества) и безопасность. Но принцип естественной циркуляции воды требует особых условий в проектировке и реализации системы.

Схема с естественной циркуляцией теплоносителя.

Верхняя разводка применяется для помещений с высотой потолка выше 3,5 метров. Преимущественно, верхняя труба (подача) проходит под потолком, а обратка в подвальном помещении. В новых проектах каркасных загородных домов подвальное помещение отсутствует в принципе, поэтому обратка прокладывается либо под черновым полом, либо на высоте 3-5 см от уровня чистового пола или напольного покрытия. Как частный случай такой схемы – вариант с двумя уровнями батарей: внизу и симметрично вверху. Такая модель актуальна для построек с высокими потолками и окнами – большими и расположенными через небольшой промежуток.

Разберем последнюю переменную – количество колец (или веток). Разделение на несколько независимых частей более характерно для самотечной системы. В виду достаточно быстрого движения воды при принудительной циркуляции все батареи имеют практически одинаковую температуру, чего не скажешь о самотеке. Именно для этого применяют разделение – чтобы уменьшить длину подачи, то есть ускорить доставку нагретой котлом воды до всех батарей.

Также принято использовать краны и заглушки.

Краны (обычно шаровые) устанавливаются на все трубы подпитки батарей и слива с них. Таким образом, регулируя проходимость трубы подачи, достигается баланс температур на разных батареях в независимости от последовательности их установки.

На сливах краны нужны для того, чтобы не сбить циркуляцию с толку (когда обратка догоняет подачу и происходит остановка движения или реверс теплоносителя). Не смотря на кажущуюся сложность системы естественной циркуляции, она стоит того, чтобы ее проектировать и монтировать, ее надежность и долговечность проверена временем.

Выводы

Отопление – главное условие комфорта в доме в холодный период. Правильный подбор оборудования не только повысит качество сети, но и снизит расход топлива на обогрев дома. Для двух этажных жилых домов система отопления выбирается исходя из параметров самих зданий.

Следует избегать ошибок в проектировании и монтаже оборудования, т.к. они приводят к неправильной циркуляции теплоносителя в трубопроводах и неправильному температурному режиму.

При проектировании системы также следует учитывать климатический район, т.к. для холодных регионов расход теплоносителя увеличивается для поддержания комфортной температуры в доме.
