Отопление и горячее водоснабжение частного дома

Подготовка к обустройству горячего водоснабжения

Создавать расчетный проект на водоснабжение дома лучше всего на стадии строительных работ, чтобы имелась возможность расположить коммуникации надлежащим образом. Далее потребуется:

Определиться с водоисточником на отопление: это может быть скважина или колодец, в некоторых случаях — центральная система.

Обозначить месторасположени е водонагревательн ого котла на отопление, накопителя, шлангов. Для этого специально отводится помещение технического назначения.

Определиться с материалом труб на отопление.

Провести монтаж системы частного дома.

Если жилое строение имеет небольшую площадь и один этаж, схема на отопление может содержать однотипный несложный проект, который совмещает отопление с подогревом воды. В этом случае устанавливается единичный проточный водонагреватель на водоснабжение, который распределяет горячую воду по всем кранам, расположенным внутри дома.

Варианты отопления частного дома

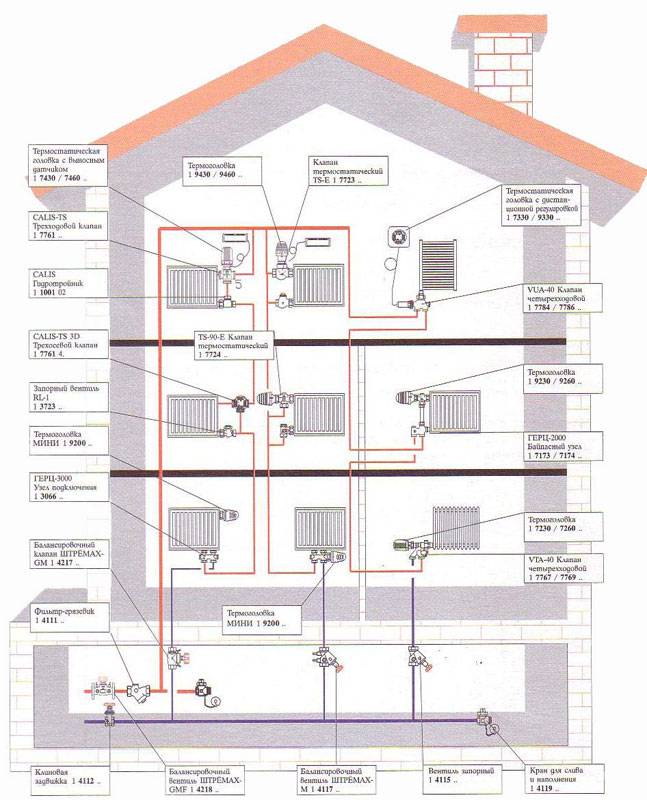

Схематическое изображение отопительной системы дома

Можно выделить основные виды топлива (энергии), которое может использоваться для отопления:

  • кокс, дрова уголь (твердотопливные материалы);
  • газ;
  • бензин, дизельное топливо (жидкотопливные материалы);
  • электричество (её генерируют и солнечные батареи в том числе).

Традиционные виды топлива (кокс, уголь, дрова) считаются устаревшими морально. К тому же, их использование ограничено фактически невозможностью автоматизации процесса отопления. Обычная дровяная печь, например, требует “заправки” дровами один раз в 6-7 часов, более совершенные пиролизные котлы, работающие без остановки 10-12 часов.

Газ – на сегодняшний момент наиболее дешёвое топливо (по крайней мере, для жителей России), однако его использование в отдалённых населённых пунктах не всегда возможно из-за банального отсутствия газопровода.

Проводить отдельную ветку в малый населенный пункт – экономически нецелесообразно. Именно по этой причине Россия, лидирующая по мировым запасам газа, не входит даже в первую двадцатку стран по уровню газификации территории (и это вполне объясняется объективными причинами).

Жидкое топливо имеет два существенных недостатка:

  1. дороговизна;
  2. опасность использования.

Впрочем, если в качестве теплоносителя при использовании для нагрева жидкого топлива брать автомобильный антифриз, то можно существенно сэкономить. Дело в том, что такой теплоноситель нагревается чрезвычайно быстро, удерживая тепло несколько суток. В целом, если произвести расчёт исходя из площади дома, то использование жидкого топлива иногда даже полностью экономически целесообразно (правда, подойдёт далеко не каждый тип антифриза).

Электричество – самый удобный в плане технической реализации вид теплоносителя, однако стоит оно дорого, да и подорожания происходят регулярно. Многие могут привести пример солнечных батарей. Однако тут надо учитывать такой фактор: безусловно, загородный дом в этом случае сможет отапливаться самостоятельно.

Стандартная солнечная батарея на крыше дома

Но стоимость солнечных коллекторов очень высока, причём, эксплуатационный их срок обычно не превышает 7-8 лет. Да и большая часть территории России лежит в умеренной климатической зоне с относительно небольшим количеством солнечных дней в году.

Как обустроить ГВС с помощью накопительного водонагревающего бака?

Водонагревательные баки бывают двух типов: послойные и косвенные. Косвенный бак представляет собой металлический резервуар с нагревательным элементом внутри.

Структура ТЭНа выполнена таким образом, что он разогревает весь объем бака равномерно. Модели послойного типа устроены схожим образом, разница лишь в том, что там элемент расположен у одной стороны, и горячая вода собирается у одной стенки, а холодная у другой.

Чаще всего послойные модели ставят в качестве дополнения к двухконтурным котлам. Если же бак нужен как единственный источник горячей воды – то лучше, конечно, отдать предпочтение моделям с косвенным нагревом.

Бойлер с послойным нагревом

Лучше всего располагать такой бак в непосредственной близости к котлу. Также при монтаже стоит учитывать состояние стен, ведь это оборудование большинство пользователей предпочитают крепить именно на стены, не учитывая, что масса пустого бака уже 20-30 кг, а когда он наполнится водой, он станет значительно тяжелее, при этом не каждая стена способна выдержать подобную нагрузку.

Инструкция по монтажу:

  1. Определиться с местом монтажа, учитывая, что бойлер с послойным нагревом необходимо расположить между котлом и потребителем.
  2. Либо закрепить бак на стену, используя для этого специальные кронштейны, либо установить на пол.
  3. Соединение между бойлером и точкой разбора воды необходимо разрезать.
  4. С помощью соединительных муфт подключить котел к бойлеру, а выходное колено использовать в качестве трубы для потребления (разбора ГВС).
  5. Вывести обратный ток от бойлера к котлу для отвода холодной воды аналогичным способом. На место соединения установить обратный клапан.
  6. Подключить оборудование к электрической сети.

Стоит учитывать, что ТЭН бойлера чувствителен к накипи и разного рода осадкам, содержащихся в воде, особенно, если используется жесткая вода с колодцев или индивидуальных скважин.

Поэтому специалисты рекомендуют устанавливать специальный сетчатый фильтр, а в лучшем случае – полноценные фильтры для жесткой воды, тогда оборудование прослужит значительно дольше.

Бойлер косвенного нагрева

Бойлер с косвенным нагревом используется как автономное оборудование без каких-либо вспомогательных систем ГВС.

Стоит учитывать ту же особенность, что и у послойного бойлера – общую массу, к тому же стоит четко соблюдать инструкцию производителя: некоторые модели предполагают строго вертикальную установку, другие – строго горизонтальную.

Инструкция по монтажу:

  1. Установить бойлер согласно инструкции (горизонтально или вертикально), либо же прикрепить к стене с помощью кронштейнов.
  2. Выполнить разрез на входе системы ХВС и установить на месте разреза тройник. Один выход послужит носителем холодной воды, другой – горячей.
  3. В тройник вставляется оставшаяся труба (ХВС), а также впаивается новая.
  4. Новая труба подводится к бойлеру и соединяется с помощью муфт (методика крепления может отличаться в зависимости от конкретной модели).
  5. Таким же образом к бойлеру крепится и вторая труба, которая распределяется к точкам разбора ГВС.
  6. Бак подключается к электросети.

Большинство моделей подобного оборудования имеют довольно высокую мощность, поэтому рекомендуется подключать к индивидуальной линии, защищенной автоматической защитой.

Особенности устройства и работы

Сердцевиной практически любого электрического котла является ТЭНая схема. Она состоит из внутренних ТЭН, к которым коммутируются автоматические блоки. С их помощью осуществляется нагревание теплоносителя, транспортирующего тепло в отопительный контур. Подача электричества осуществляется от однофазных и трехфазных электрических сетей. Эффективность электрических котлов такова, что они практически полностью преобразуют электрическую энергию в тепловую: КПД устройств приближается к 99%.

Для классических котлов характерны небольшие габариты, что позволяет избежать загромождения жилого пространства. Однако в таком случае не решается проблематика отсутствия горячей воды. Как известно, централизованным горячим водоснабжением могут похвалиться только городские квартиры в многоэтажных домах.

Для жителей загородных коттеджей остается вариант с подогревом воды вручную или применением электрического проточного и накопительного водонагревателя. Двухконтурные электрические котлы для отопления дома ненамного сложнее своих одноконтурных аналогов. При этом они в состоянии подогревать воду дополнительным теплообменником с ТЭНом.

Такая конструкция состоит из следующих элементов:

  • Два ТЭНа.
  • Расширительны бак.
  • Группа безопасности (иногда заменена предохранительным клапаном).
  • Циркуляционный насос.

Включение питающего отопительного контура основного ТЭНа происходит согласно установленных температурных показателей. При этом ТЭН для контура ГВС запускается только после открывания крана с горячей водой. Что касается других типов внутреннего устройства двухконтурных отопительных котлов, то они не прижились на рынке сантехнического оборудования из-за несовершенной конструкции и целого ряда слабых мест. В одном из подобных вариантов предполагается нагрев воды в контуре ГВС от отопительного контура.

Электрические двухконтурные котлы для отопления и водоснабжения по типу монтажа разделены на две группы:

  • Настенные.
  • Напольные.

Большей мощностью отличаются модели для напольного монтажа: по этой причине они используются для обогрева крупных домовладений. За потерю жилищного пространства переживать не нужно, т.к. они занимают немного места, отличаясь компактностью. В небольшом жилище рекомендуется применять миниатюрные настенные электрокотлы для отопления и горячей воды. Отдельные модели данного типа отличаются хорошей мощностью, которой достаточно для обогрева обширных площадей.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Что требуется для монтажа

В частном доме устройство отопления своими руками начинают с составления рабочей схемы всей системы обогрева с точными линейными размерами каждого участка трубопровода и площадью помещений. Данные чертежа необходимы для визуалиализации общей схемы отопления и для расчета необходимого количества труб.

Для того чтобы составить исполнительную схему необязательно быть профессиональным чертежником. Достаточно нарисовать произвольный простой чертеж, выполнить на нем расстановку радиаторов отопления и подсчитать количество труб для объединенного контура.

На основании исходных данных и предварительного подсчета необходимого количества тепловой энергии для обогрева дома, можно начинать подбор материалов для устройства домашней автономной системы.

Выбор теплового источника

Котел – это главный элемент генерации тепловой энергии. Главный критерий выбора теплогенератора зависит от вида топлива, как источника его работы. Мощность котла рассчитывается по нескольким факторам:

  1. Объем отапливаемых помещений.
  2. Климатические особенности региона.
  3. Толщина наружных стен.
  4. Наличие теплоизоляции основных конструктивных элементов здания.
  5. Наличия подвального и чердачного помещения.

При выборе отопительного котла важно обратить внимание на адаптацию выбранной модели к отечественным условиям и на наличие сертификата соответствия качества

Трубы

Правильно подобранный вид трубы для отопления исключают технические эксплуатационные проблемы, гарантирует высокую степень надежности греющей линии. Совсем недавно для прокладки отопительных трубопроводов применялись стальные трубы диаметром до 108 мм. Собрать такую отопительную сеть было трудно, отдельные трубы нужно было сваривать между собой.

В настоящее время трубную разводку лучше всего проводить из следующих материалов:

  • полипропиленовые  с внутренним армированием из алюминия или стекловолокна;
  • металлопластик;
  • сшитый полиэтилен;
  • полиэтилен с добавками PE-RT;
  • медь.

Из перечисленного перечня самым популярным считаются полипропиленовые трубы, которые отличаются прочностью, гибкостью, устойчивостью к температурным перепадам и коррозии. Этот материал легко смонтировать и подключить к радиаторам отопления.

Тепловые источники

Теплоснабжение и горячее обеспечение водой приватного дома могут применить общий или различные тепловые источники. Давайте начинаем с анализа экономичной эффективности разнообразных способов водонагрева (говоря откровенно, узнаем, во сколько обойдется киловатт-час тепла при самых разнообразных способах его получения).

Экономность

Если на вашей улице есть газ, иные тепловые источники можно не искать

Подсказка: электрические, газовые и дизельные котлы нередко снабжены индивидуальным теплообменным аппаратом для нужд ГВС (говоря иначе двухконтурные). Однако совершенно любой котёл отопления можно применять для той же цели, подключив к нему косвеник — утепленный бачок, вода в котором нагревается за счёт энергии носителя тепла отопительные системы.

Косвеник применяет энергию тепла носителя тепла отопительные системы

Автономность

В совершенстве обеспечение водой и теплоснабжение приватного дома обязаны быть не только экономными. Они так же и должны требовать как можно меньше внимания со стороны владельца, если есть возможность поддерживая приятную температуру воздуха и воды из крана в полностью автоматическом режиме.

По такому параметру тепловые источники делятся в ином порядке:

Электрические котлы работают независимо неограниченно долго, не просят процесса установки дымоотводов и могут подключаться к выносным термодатчикам. Также, они могут гибко менять мощность без потери КПД: КПД любого электрического прибора прямого нагрева всегда стремится к 100%. Потери энергии сводятся лишь к ее рассеиванию корпусом прибора. Во время установки котла в отаплюемом помещении рассеянное тепло применяется для его обогревания;

Электрический котел: включил и забыл

Фактический вывод: все говоря иначе экономные электрические котлы и электрорадиаторы — фикция. Дабы получить киловатт тепла, необходимо потратить киловатт электрической энергии не зависимо от принципа нагрева носителя тепла. Этот тезис прямо вытекает из закона сохранения энергии.

  • Газовое, отопительное и водогрейное оборудование просит отвода газообразных, жидких и твердых веществ. В остальном, автономностью и удобством пользования оно не уступает электрическим котлам;
  • Дизельный котел не прекращает работу до той поры, пока в его баке есть горючее. К недостаткам нужно отнести большой шум горелки и аромат соляры;

Дизельная котельная установка: значительная часть объема помещения занята топливными бачками

  • Автоматизированные угольные и гранульные котлы работают независимо 7-10 дней в зависимости от объема топливного бункера;
  • Дровяные и традиционные котлы отопления на угле нуждаются в растопке каждые 6-8 часов.

Тем не менее: газогенераторные котлы верхнего горения работают на одной закладке до полутора суток благодаря особенной схеме сжигания топлива. Оно тлеет при ограниченном доступе воздуха с дожиганием продуктов неполного сгорания в индивидуальной камере. Процесс тления, идущий сверху вниз, исключает воспламенение дров или угля по всему объему камеры сгорания.

Газогенераторный котел верхнего горения

  1. Магистральный газ — самый хороший тепловой источник. Он сочетает дешевизну с удобством эксплуатации оборудования;
  2. Если у вас есть отопление на газу — горячее обеспечение водой индивидуального дома большого труда не составит осуществить на том же газе (установкой двухконтурника или косвеника);

Двухступенчатый газовый котел обеспечит дом недорогим теплоснабжением и горячей водой

  1. В отсутствие газа теплоснабжение и горячее обеспечение водой домов автоматизированными угольными и гранульными котлами обеспечит разумный баланс стоимости тепла и автономности оборудования;

Невидимый момент: отопительная автоматика стоит дорого. В Севастополе, где живёт автор, автоматизированный котел мощностью 10 кВт можно приобрести за 90-95 тысяч рублей.

  1. Горячее обеспечение водой и теплоснабжение домов за городом в большинстве случаев организуются традиционными дровяными и угольными отопительными устройствами. Они совмещают экономность с дешевизной. К сожалению, стоимостью частых растопок.

Традиционный котел на щепе в доме на даче

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

  • однотрубная;
  • двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

  • насос стоит денег, а значит, растут затраты на установку системы;
  • увеличивается потребление электроэнергии, так как насос работает от электричества;
  • если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

  • коллекторной;
  • лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Водоснабжение скважиной

Скважины «на песке» называется так из-за того, что в процессе устройства копают верхние слои песчаного грунта, идущие вслед за слоем суглинки, служащей отменным фильтром для грунтовых вод. Глубина такой скважины достигает 50 метров. Если при бурении источника на 15 метров попадают на русло подводной реки – это считается большой удачей. Ведь теперь фильтры и трубы не забьются песком из-за того, что этот слой состоит исключительно из гальки.

Бурение проходит следующими способами:

  • Ручным способом можно пробурить скважину глубиной до 10 метров;

  • Ударно-канатное бурение;

  • Механизированный способ забивания скважины;

  • Ударно-вращательное бурение;

  • Гидродинамический способ.

Схема и отличие двух видов скважин

После бурения скважины в нее опускают трубу из металла или пластика, которая плотно прилегает к грунту и не дает ему осыпаться. Далее, проводится обустройство водоснабжения на основе песчаной скважины. Срок службы таких источников составляет около 10-ти лет.

Осуществить водоснабжение частного дома при помощи артезианской скважины будет намного сложнее, чем в предыдущих случаях. Однако такой источник прослужит до 50 лет. К тому же артезианская скважина не зависит от климатических условий и всегда имеет стабильно высокий дебет. Любые природные и технологические загрязнения не проникают в артезианскую воду, так как слой водоупорной глины является надежным естественным фильтром. Такой источник можно пробурить в любом участке загородного дома, в отличии от песчаной скважины. Выбирая в качестве источника водоснабжения в частном доме артезианскую скважину, необходимо обеспечить свободный проезд буровой машине к оголовнику.

Общие требования к площади под бурение артезианской скважины:

  • Наличие свободной территории под бурение размером 4×12 м;

  • Обеспечение свободной высоты в 10 метров (отсутствие веток деревьев и электропроводов);

  • Отсутствие в ближайших 50-100 метров канализационных стоков, свалок, туалетов;

  • Ворота во дворе должны быть не менее трех метров в ширину.

Несколько главных преимуществ водоснабжения загородного дома при помощи артезианской скважины: высокий дебет – от 500 до 1000 литров в час, бесперебойная подача воды высокого качества, длительная эксплуатация источника. Из недостатков можно выделить высокую стоимость бурения. Но тут все зависит от времени года (зимой бурение дешевле) и глубины выбранного оборудования.

Разделение по принципу подачи воды

Установка системы ГВС и ХВС может проводиться двумя способами:

С «глухой» разводкой. Труба подачи воды в последнюю водозаборную точку заканчивается тупиком. Такая схема более выгодна для экономии пространства и с экономической точки зрения, но может создавать неудобства при эксплуатации водопровода. Вода в последний узел будет поступать с задержкой, и только после того, как дойдет до заглушки, она начнет поступать в кран.

С замкнутой циркуляционной разводкой. При этом способе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана

Особенность этого метода разводки целесообразно использовать именно для системы горячего водопровода — в ней важно не допускать резких скачков температуры.

Чтобы излишне не усложнять водопроводную разводку в доме, рациональнее использовать комбинированный вариант. Холодную систему водоснабжения выполняют с помощью глухой разводки, горячую — с помощью циркуляционной.

На простой схеме сразу видны различия разных схем водоснабжения: 1 — стандартная, «глухая»; 2 — с принудительной циркуляцией; 3 — «глухая» с использованием коллектора

Как организовать горячую воду через теплообменник?

Для организации системы горячего водоснабжения используют несколько типов теплообменных устройств, однако их суть сводиться к одному – создать контур, который будет передавать тепло от источника отопления (например, той же печи или котлу) к системе водоснабжения. Поэтому четко описать инструкцию по монтажу будет невозможно, все зависит только от выбранного типа устройства.

Но общий подход установки теплообменника будет следующим:

  1. Установить теплообменник возле или внутри выбранного источника тепла. Это может быть котел, отопительная печь, дымоход, радиатор отопления.
  2. На вводной трубе ХВС выполняется разрез и устанавливается тройник. В случае теплообменника для ГВС использовать можно только металлические трубы!
  3. Подвести одну из труб к теплообменнику, а из его выхода вывести вторую трубу, которая и станет источником раздачи ГВС.
