Какое отопление Ленинградка выбрать – виды, преимущества, принцип работы

Подключение отопительных приборов

Грамотно установленная система отопления — прямая экономия средств, поэтому важно учесть детали

При самостоятельном подключении обратите внимание на следующие показатели:

  • размер и теплоотдача батарей;
  • расположение радиаторов;
  • способ подключения.

Для регулировки напора при параллельном подключении используют только игольчатые краны, так как шаровые не предусмотрены для эксплуатации в частично открытом/закрытом положении.

Одностороннее нижнее или седельное

Радиаторы последовательно или параллельно подключают к основной магистрали на одном уровне в нижней части. Плюс такого подключения — прогонка оседающих в процессе эксплуатации тяжёлых частиц, т. е. радиаторы не забиваются.

Кроме того, возможна прокладка труб в полу. Хотя стремление к декоративности осложнит ремонт и потребует дополнительной теплоизоляции трубопровода.


Нижнее подключение радиаторов

Минус — недостаток циркуляции приводит к тому, что каждый следующий радиатор прогревается хуже предыдущего. Принудительная циркуляция и параллельный принцип монтажа при нижнем подключении решают проблему.

Диагональное

Эффективность диагонального подключения основана на действующих физических законах, когда тёплое подымается вверх, а холодное опускается вниз.

Диагональное подключение чаще применяют в частных домах с естественной циркуляцией теплоносителя. Горячая вода поступает в верхний патрубок и вытесняет холодную через нижний с противоположной стороны. Расположение патрубков по диагонали относительно друг друга позволит теплоносителю равномерно распределяться по радиатору. Отсюда и название данного способа.


Схема диагонального подключения радиаторов

Диагональное подключение редко используют в многоэтажных домах. Эксперты рекомендуют применять данный метод при больших радиаторах (более 12 секций), не пригодных для бокового подключения.

Боковое

Боковое (одностороннее) подсоединение подходит для однотрубных и двухтрубных систем, то есть годится и для «Ленинградки». Характерная особенность подключения — трубы подачи и отвода теплоносителя монтируют с одной стороны.

Данный способ характерен для многоэтажек с вертикальной подачей теплоносителя. Основное отличие бокового подключения — монтаж перемычки-байпаса и запирающих кранов, позволяющих демонтировать батареи без отключения системы.


Боковое подключение радиаторов

Боковое подключение эффективно при работе 5–6 радиаторов. Большее количество обогревающих элементов приведёт к энергопотерям.

Плюсы и минусы системы

К достоинствам «ленинградки» можно отнести:

  • Простоту. Несмотря на некоторые усложнения по сравнению с традиционной однотрубной системой, «ленинградка» очень проста. Ее монтаж под силу даже тому, кто не обладает специфическими знаниями и навыками в соответствующей области.
  • Экономность. На «ленинградку» тратится на 20 % — 30 % материала меньше. Но тут сразу нужно оговориться – преимущество актуально только в сравнении с двухтрубной системой. Если брать однотрубную, то она окажется даже несколько экономичнее (из-за того, что батареи подключаются последовательно и к ним не делают отводы).
  • Возможность тонкой настройки. Если установить на каждый байпас по игольчатому регулятору, появляется возможность регулировать температуру отдельно взятой батареи.
  • Простота обслуживания. Если речь идет о традиционной однотрубной системе, для замены батареи ее придется полностью освобождать от воды. В случае с «ленинградкой» это не нужно – достаточно перекрыть байпас. Вода продолжит циркулировать по нижнему контуру. Правда, чтобы появилась такая возможность, нужно оборудовать байпасы кранами.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Еще один плюс – универсальность. «Ленинградку» можно реализовать где угодно: в дачном домике, одно- или двухэтажном коттедже. И даже в городской квартире.

Впрочем, у системы есть и недостатки. Вот основные:

  • Неравномерность нагрева радиаторов. Проблему не решает даже игольчатый кран в байпасе. Правда, возникает она не при всех видах подключения. Но об этом – чуть позже.
  • Невозможность подключения дополнительного нагревательного оборудования. Например, теплого пола. Но это не недостаток исключительно «ленинградки» — минус характерен для любого однотрубного отопления.
  • Необходимость применения труб большого диаметра. Минимальный должен составлять не меньше 2,5 см. Если взять меньше, будет сложно подобрать подходящие байпасы для радиаторов. Из-за этого нередко происходит падение давление в системе. В результате вода не может нормально циркулировать. Проблему решают установкой патрубков меньшего диаметра, которые создают нужный напор.

Плюсы и минусы

Главные достоинства схемы, из-за которых «ленинградка» так популярна, — это:

  • небольшие затраты на материалы;
  • простота в монтаже.

Другое дело, когда для монтажа используются металлопластиковые или полиэтиленовые трубы. Вспомните, что схема ленинградской разводки предусматривает большой диаметр подводящей магистрали, в то время как в двухтрубной системе размер труб будет меньше. Соответственно, применяются фитинги большего диаметра, а значит, обойдутся они дороже и в целом стоимость работы и материалов будет выше.

Что касается простоты монтажа, то утверждение абсолютно верно. Человек, хоть немного разбирающийся в вопросе, спокойно соберет схему «ленинградки». Трудность заключается в другом: перед монтажом требуется тщательный расчет трубопроводов и мощности радиаторов с учетом значительного остывания теплоносителя. Если этого не сделать и собирать систему наобум, то результат получится печальный – греть будут только первые 3 батареи, остальные останутся холодными.

На самом деле достоинства, за которые так ценят «ленинградку», весьма призрачны. Она проста в монтаже, но сложна в разработке. Дешевизной может похвастать лишь в том случае, если производить сборку из определенных материалов, а они устраивают далеко не всех.

Важный недостаток ленинградской схемы проистекает из ее принципа работы и заключается в том, что регулировать теплоотдачу батарей с помощью термостатических вентилей весьма проблематично. Ниже на рисунке показана ленинградская система отопления в двухэтажном доме, где на батареях такие вентили установлены:

Эта схема будет все время функционировать вразнобой. Стоит первому радиатору нагреть помещение до установленной температуры, а клапану перекрыть подачу теплоносителя, как его основная масса устремится ко второй батарее, термостат которой тоже начнет срабатывать. И так до самого последнего прибора. При охлаждении процесс повторится, только наоборот. Когда все рассчитано верно, то система будет греть более-менее равномерно, если же нет, — последние батареи не нагреются никогда.

В ленинградской схеме работа всех батарей взаимосвязана, поэтому устанавливать термоголовки бессмысленно, проще отбалансировать систему вручную.

И последнее. «Ленинградка» довольно надежно функционирует с принудительной циркуляцией теплоносителя, она и была задумана как часть централизованной сети теплоснабжения. Когда необходима энергонезависимая система отопления без насоса, то «ленинградка» — не лучший вариант. Чтобы получить хорошую теплоотдачу при естественной циркуляции, нужна двухтрубная система или вертикальная однотрубная, показанная на рисунке:

Плюсы и минусы системы отопления Ленинградка

Разработали систему еще в прошлом веке. Изначально она была рассчитана на массовое строительство. Добиваясь максимальной эффективности, разработчики пренебрегли некоторыми недостатками.

Преимуществом Ленинградки является простота монтажа

Обзор системы разумно начать с рассмотрения плюсов:

  1. Расход труб при изготовлении Ленинградки на 30% меньше, чем для другой системы.
  2. Меньший расход материала и объема монтажных работ способствует снижению себестоимости отопления.
  3. Ленинградка подходит для одноэтажных и многоэтажных зданий.
  4. Схема считается самой надежной. Контур изначально нужно правильно смонтировать, настроить, и он будет без сбоев работать.
  5. Для функционирования отопления не нужны дорогостоящие распределительные узлы.
  6. Нижнее расположение разводки в одноэтажном здании позволяет прятать трубопровод под пол. На поверхность выступают только патрубки подключения отопительных приборов.
  7. Схема настолько проста, что смонтировать все узлы под силу неопытному специалисту.
  8. Если говорить о минусах, то их тоже много, и они существенные:
  9. Каждая последующая батарея, удаленная от котла, слабее прогревается. Чтобы улучшить обогрев крайних комнат, на батареях приходится увеличивать количество секций.
  10. Горизонтальная разводка трубопровода не позволяет в одноэтажных зданиях к отоплению подключать полотенцесушители, систему «теплый пол». Установка циркуляционного насоса приводит к дополнительным расходам
  11. Выдержать уклон трубопровода на больших площадях сложно, а иногда невозможно. Самотечная система работать не будет. Отопление придется оснащать циркуляционным насосом, что приводит к дополнительным расходам.

Чтобы полностью разобраться с сильными и слабыми сторонами Ленинградки, стоит подробнее изучить все существующие варианты ее схем.

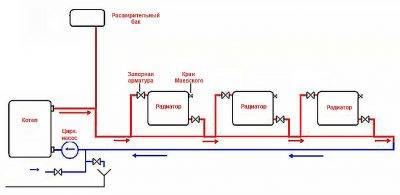

Система отопления ленинградка

Однотрубная система отопления ленинградка с диагональным подключением.

Планируя строительство частного дома, будущий владелец сразу же задумывается, какой тип отопления ему выбрать. На сегодняшний день разновидностей отопительных систем существует великое множество, и главная проблема заключается в том, чтобы соотношение цена/качество соответствовало вашим пожеланиям и возможностям.

Если финансовая сторона вопроса имеет для вас решающее значение, а дом не выше двух этажей, стоит обратить внимание на отопительную систему под названием ленинградка. Однозначного мнения по поводу происхождения этого термина нет, поэтому остаётся предположить, что город на Неве внёс определённый вклад в разработку этой незатейливой и надёжной схемы

Что такое система отопления ленинградка?

Это однотрубная система простейшего типа, в которой отопительные приборы соединены между собой последовательно. Это значит, что теплоноситель по очереди проходит от одного радиатора к другому (от первого до последнего) и возвращается в котёл по той же трубе, по которой он начинал свой путь. Невольно напрашивается аналогия с электрической схемой последовательного соединения, где все элементы на конкретном участке следуют один за другим, не образуя никаких узлов и ответвлений.

Ленинградская система отопления применяется исключительно в малоэтажном строительстве (не более 2-х невысоких этажей). Это объясняется тем, что при последовательной схеме возникает повышенное гидравлическое сопротивление, а температура теплоносителя неуклонно снижается от радиатора к радиатору, что при большом количестве отопительных приборов неизбежно приводит к значительной разнице температур между начальным и конечным участком. Данная проблема частично решается установкой циркуляционного насоса для ускорения прохождения теплоносителя по отопительному контуру.

Простота ленинградки не означает, что она должна быть лишена регулирующей аппаратуры и контрольных приборов. Они, разумеется, увеличивают стоимость проекта, зато значительно расширяют функциональные возможности системы в плане создания должного уровня комфорта и безопасности. В частности, появляются такие функции, как:

  • регулировка температуры в отдельно взятом помещении;
  • демонтаж любого радиатора (для ремонта или замены) без отключения всей системы путём прокладки байпасов с запорной арматурой;
  • автоматический контроль и поддержание нужного давления в отопительном контуре.

Варианты монтажа

Система отопления ленинградка в частном доме может быть как открытого, так и закрытого типа, с естественной или принудительной циркуляцией (в последнем случае потребуется врезка циркуляционного насоса). Монтаж системы возможен по двум вариантам: горизонтальному и вертикальному. Понятно, что первый подходит только для одноэтажных строений, если же этажей больше, то придётся прибегнуть к более сложной вертикальной схеме.

При горизонтальной разводке магистральный трубопровод укладывается параллельно плоскости пола либо вдоль стен, либо под половым покрытием. В случае открытой системы с естественной циркуляцией желательно обеспечить уклон подающей магистрали в направлении радиаторов, а сами радиаторы расположить на одном уровне.

Вертикальная разводка предполагает принудительную циркуляцию теплоносителя. В противном случае потребуется очень точный расчёт уклонов и диаметров труб – проще установить насос и, что называется, «не париться».

Плюсы и минусы

Как любая отопительная система, ленинградская система отопления имеет свои положительные и отрицательные стороны. К плюсам можно отнести:

  • невысокую стоимость, обусловленную экономией расходов на материалы и монтажные работы;
  • большие возможности по реконструкции и модернизации – внесение конструктивных изменений не будет обременительным ни по времени, ни по деньгам.

Система отопления ленинградка в частном доме с нижним подключением.

Из минусов отметим:

  • ограничение этажности (высоты) здания;
  • невозможность полноценной регулировки нагрева батарей (при последовательной схеме подключения установка циркуляционного насоса и изменение числа секций батарей лишь частично решает проблему);
  • необходимость установки расширительного бачка в самой верхней точке, скорее всего на чердаке (который в этом случае придётся утеплить).

Если перечисленные недостатки кажутся вам неприемлемыми, выбирайте двухтрубную систему отопления. Она обойдётся дороже, но не намного.

Устройство однотрубной системы отопления

Ключевая особенность данной системы заключается в том, что подача и отвод теплоносителя выполняются одной трубой, к которой посредством подводок подключены все отопительные приборы, установленные последовательно. Основная магистраль подключается к источнику тепла и затем возвращается к нему же, тем самым замыкая контур. Для обеспечения необходимого давления в системе присутствует вертикальная труба, по которой вода поднимается до верхней точки, а по мере остывания перемещается дальше.

Немного иначе будет отопление в одну трубу в частном доме, имеющем два этажа. В данном случае вода из установленного вертикально стояка проходит по отопительным контурам. На первом этаже стояк опускается до уровня пола, в результате чего образуется разгонный коллектор. Далее труба проходит по всему дому, подавая воду в подключенные отопительные приборы, и уже после этого попадает в источник тепла.

Схема однотрубной системы отопления в частном доме с двумя этажами имеет свои особенности:

  • Сечение основной магистрали не меняется на участках трубопровода;
  • Вода при прохождении через отдельные отопительные приборы теряет часть температуры, и эта тенденция будет сохраняться вплоть до попадания жидкости в зону нагрева;
  • Поскольку температура жидкости падает, то количество секций в батарее должно постепенно увеличиваться по направлению движения теплоносителя.

Впрочем, описанный процесс можно скомпенсировать грамотной планировкой, которая позволит обойтись без дополнительных секций. Если разогретая жидкость будет попадать в первую очередь в жилые помещения, а потом в хозяйственные, то расширять батареи не придется.

Если имеются некоторые опасения по поводу перебоев с электричеством, то обустраивается самотечная однотрубная система отопления для дома. Она работает по описанному выше принципу: устанавливается разгонный коллектор, находящийся на высоте хотя бы 2 метров от уровня пола.

Чтобы система могла функционировать, потребуется расширительный бак, установленный выше крайней верхней точки контура трубопровода. Как правило, местом установки бачка является чердак. Подсоединенный к системе бачок обеспечивает ее работу, но эффективность самотечной системы даже при грамотном обустройстве оставляет желать лучшего – движение воды за счет разницы температур нельзя назвать достаточно интенсивным.

Преимущества и недостатки

  1. Ленинградская система отопления частного дома позволяет максимально экономить на времени и материалах, в частности на трубах — до 30% и на быстром монтаже.
  2. «Ленинградка» универсальна: подходит для двухэтажных и одноэтажных домов, корректируются лишь отдельные компоненты.
  3. Система надёжна, достаточно правильно установить и настроить, проста в управлении.
  4. Принцип разводки труб для схемы отопления «Ленинградка» в частном доме своими руками доступен для понимания при наличии минимальных представлений о технике.


Самостоятельный монтаж системы отопления

«Ленинградка» создавалась в СССР, в эпоху массового строительства. Тогда смотрели сквозь пальцы на определённые технические недостатки, в частности:

  1. Неравномерное распределение температуры по контуру.
  2. Принцип работы схемы предполагает более высокую температуру теплоносителя на ближних радиаторах. Соответственно для поддержания одинаковой температуры в помещении нужно увеличивать количество батарей по ходу движения теплоносителя. Недостаток устраним при установке дополнительных регулирующих компонентов.
  3. «Ленинградка» с горизонтальной разводкой не годится для обогрева полов.
  4. На больших площадях отапливания сложно создать нужный уклон естественной циркуляции, приходится использовать электронасос, что в общем привычно для основных действующих систем отопления.


Насос в системе отопления

Далее рассмотрим типы монтажа схемы системы отопления.

Основные схемы

Существуют следующие схемы горизонтального отопления.

Однотрубная магистраль

Постоянно двигаясь от источника к источнику, нагревательная жидкость, держит заданную температуру. Данная система отопления имеет отличные технические показатели, сочетающиеся с небольшой ценой.

Плюсы:

  • минимальные затраты;
  • простота в сборке;
  • высокий уровень износостойкости;
  • подходят для обогрева большой площади.

Минусы:

  • ограничения в регулировке температуры в каждом отдельном источнике тепла;
  • хрупкость при механических повреждениях.

Так же стоит учесть тот факт, что в цепочке каждый последующий радиатор должен быть больше предыдущего – это предусмотрено для того, чтобы не снижался коэффициент полезного действия. Для обогрева большой площади необходимо устанавливать коллекторы отопления чаще, чтобы вода, проходящая в трубах, не успела остыть.

Двухтрубная магистраль

Для большего коэффициента полезного действия нужно установить радиаторы. В частном доме обычно их устанавливают под окном, но Вы можете «обогревать» северную сторону, так как она самая холодная.

Таким образом, при неисправности Вам не нужно отключать всю систему отопления сразу, а только конкретный «узел». Наличие компенсаторов обязательно, так как перепады давления могут привести к поломке. Как показала практика, радиаторы хорошо справляются с перепадами давления, резкими напорами воды и не замерзают даже при минусовой температуре.

Поквартирная реверсивная система является замкнутой и имеет ряд преимуществ:

  1. Одинаковая температура на выходе и входе.
  2. Подходит для отопления многоэтажного дома, коттеджа, склада.
  3. Возможность отключения/включения системы, конкретно на определенном участке. Это удобно, так как этот факт значительно упрощает ремонт.

Минусы:

трудность в регулировании температуры при разветвленной системе.

Двухтрубная коллекторная параллельная магистраль

Для удешевления конструкции используются полиэтиленовые или полимерные трубы, которые отличаются высокой прочностью.

Система подключается прямо к коллектору, который равномерно распределяет поступающее тепло по всей площади покрытия.

Особенности строения коллекторной системы отопления: обратная и подающая подводка работает автономно, далее, по трубопроводам проходит тепло к радиаторам, затем возвращается. Охлажденная жидкость снова нагревается и возвращается к радиаторам. Получается замкнутый цикл, регулируемый автоматически.

Обязательно наличие качественного циркуляционного насоса, так как от него будет зависеть производительность всей системы.

Щиток, вмещающий в себя все оборудование, может располагаться в коридоре или санузле. Если данный вид отопления устанавливается в многоквартирном жилом доме, то щиток можно установить в подвальном помещении.

Плюсы:

  • минимальные затраты на трубы;
  • скрытая установка, за стеной (в полу);
  • возможность связывать оборудование в цельную конструкцию;
  • малая стоимость (отсутствие дорогостоящих элементов фиксации);
  • монтаж осуществляется даже на больших площадях;
  • равномерность подачи тепла исключает появление гидроударов.

Минусы:

  • сложность в монтаже, так как зачастую система представляет собой целую сеть из маленьких подсистем;
  • использование в системе труб одного диаметра.

Пластиковые трубы не подвержены коррозии, хорошо переносят перепады температур и отлично зарекомендовали себя при минусовых температурах.

Благодаря своей конструкции, двухтрубные системы имеют больше преимуществ, так как вода не остывает при постоянном движении. Тепло распределяется равномерно, что создает приятный климат в квартире.

Периодически проверяйте работоспособность термостата, он регулирует тепло и отражает показатели. Приемлемую температуру в радиаторах круглосуточно поддерживают теплорегуляторы: в зависимости от погоды, снижаются затраты потребителя на отопление в несколько раз.

Профессиональные инженеры помогут составить план-схему именно для вашего дома, учитывая все особенности оборудования и площадь. Доверяйте монтаж высококвалифицированным специалистам имеющим опыт работы в данной сфере. Высокая эффективность при наименьших затратах, обеспечит комфорт и тепло в Вашем доме.

Смотрите видео, в котором специалист разъясняет, как сделать коллекторную горизонтальную разводку отопления:

Преимущества и недостатки

Монтаж отопления частного дома своими руками по схеме Ленинградка дает потребителю множество преимуществ, среди которых особенно выделяется следующее:

  • Сниженный расход материалов. По сравнению с другими схемами «Ленинградка» требует на 30% меньше материала.
  • Минимальный расход материалов соответственно требует меньше трудовых затрат.
  • Систему парового отопления Ленинградка можно назвать универсальной благодаря возможности установки в одноэтажных домах и многоэтажных строениях. Достаточно лишь заменить некоторые элементы оснастки.
  • Надежность в процессе эксплуатации. Правильно установленная и настроенная система может безупречно эксплуатироваться долгое время.
  • Устройство системы не требует использования дорогих комплектующих деталей и управляющего оборудования.
  • Контур, расположенный в непосредственной близости от пола, позволяет скрыть часть системы, повышая эстетичность помещения. На виду остаются только небольшие патрубки, идущие к радиаторам. Однако при этом следует позаботиться о теплоизоляции магистрали и герметичном соединении элементов системы.
  • Несложная схема отопления Ленинградка в частном доме позволяет выполнять монтажные работы самостоятельно, без привлечения специалистов.

Как было сказано выше, система разрабатывалась в период массового строительства, когда было необходимо в короткие сроки возвести и обустроить большое количество жилых домов

Это привело к тому, что недостатки системы во внимание практически не принимались. Однако отрицательные стороны имеют достаточно серьезное влияние, поэтому о них также необходимо помнить.

Основные недостатки системы «Ленинградка»:

  • Неравномерный прогрев радиаторов при естественной циркуляции теплоносителя. Система работает по такому принципу, что температура рабочей среды в ближних теплообменниках будет выше, чем в радиаторах, расположенных в конце системы. В итоге, для создания одинакового микроклимата во всех комнатах необходимо к системе Ленинградка подключение радиаторов дополнительно. Недостаток подобного рода можно легко устранить при монтаже дополнительного оборудования, например, балансировочной и регулировочной арматуры.
  • Система, имеющая горизонтальный тип разводки труб, не позволяет подключать дополнительные элементы водяного отопления, например, полотенцесушитель или систему Ленинградка с теплым полом (прочитайте: “Правильное подключение полотенцесушителя к системе отопления – проверенные варианты и способы”).
  • В помещениях большой площади создание необходимого уклона нарушает общий интерьер. Решением проблемы в этом случае становится монтаж отопления Ленинградка с насосом для принудительной циркуляции рабочей среды. Следует отметить, что этот вариант может использоваться для любой разводки труб в системе отопления.

Классификация

Горизонтальная схема разводки труб отопления

Вертикальная схема разводки труб отопления

Ленинградка – это однотрубная открытая система отопления, которая имеет несколько конструкционных особенностей:

  • систему можно монтировать горизонтально, вертикально и даже диагонально;
  • контур отопления может быть открытым либо замкнутым;
  • теплоносителем может выступать вода или антифриз;
  • циркулировать теплоноситель может принудительно (в цепь включается гидравлический насос) либо самотеком (естественная гравитационная циркуляция, реализуется в контурах длиной максимум 30 метров).

Особенности монтажа

При скрытом монтаже нужна теплоизоляция стен

Обустройство однотрубной системы «Ленинградка» требует внимательность при расчетах и исполнении. Для ее внедрения необходимо заранее вычислить размеры труб, количество секций в радиаторе, подготовить помещения и сделать ряд других работ.

Система состоит из следующих обязательных элементов:

  • котел;
  • трубопровод;
  • секции отопительных батарей;
  • бочок расширительный;
  • тройники.

Если будет организована система отопления «Ленинградка» с принудительной циркуляцией, потребуется еще насос. Чтобы улучшить возможности, применяются шаровые краны (по 2 штуки на одну батарею) и байпасы с игольчатым клапаном.

Главная магистраль может монтироваться в плоскость стены или по ее поверхности

При нахождении внутри стен, пола или потолка важно сделать качественную теплоизоляцию. В ином случае будут возрастать тепловые потери и температура в радиаторах будет ниже. Это связано с микротрещинами, которые образуются в процессе штробления стен

Это связано с микротрещинами, которые образуются в процессе штробления стен.

Заранее выбирается место установки расширительного бака и котла. Бак следует ставить выше уровня радиаторов – например, на чердаке. Котел обычно монтируют в подвале.

Выбор материалов

Трубы выбирают с учетом протяженности магистрали, температуры теплоносителя, способа монтажа

От материала труб зависит количество тепла в радиаторе. Обычно используются полипропиленовые или металлические изделия.

Отопление в частном доме из полипропиленовых труб «Ленинградка» легко сделать своими руками

Важно учесть, что такие трубы не подходят для монтажа в домах, расположенных в северных регионах. Это связано со свойствами материала. Полипропилен плавится при достижении +95°С, из-за чего возрастает риск разрыва труб при максимальной теплоотдаче системы

Полипропилен плавится при достижении +95°С, из-за чего возрастает риск разрыва труб при максимальной теплоотдаче системы.

Металлические изделия монтируются сложнее, так как требуется сварка компонентов, но их качество и надежность находятся на высоком уровне. Они способы выдерживать высокие температуры. Отличаются долговечностью.

Диаметр трубы зависит от количества обогревателей. Если в доме будет установлено 4-5 радиаторов, нужны трубы с диаметром 25 мм и байпас на 20 мм. При числе батарей, равном 6-8, выбирается магистраль 32 мм и байпас на 25 мм. В случае создания самотечной системы покупаются трубы с диаметром 40 мм и более. Размер также зависит от количества батарей в схеме.

Соединение элементов и труб друг с другом

В собранную магистраль встраиваются байпасы. Они изготавливаются отдельно с отводами, расстояние между которыми рассчитывается с погрешностью 2 мм. Допускается наличие люфта на подравнивание 1-2 мм. При повышении этого расстояния система может протечь. Для определения точных размеров в радиаторе выворачиваются угловые вентили, между центрами муфт измеряется расстояние.

К отводам нужно приварить или присоединить тройники. Одно отверстие должно отводиться под байпасы. Второе выбирается по расстоянию между центральными осями отводов.

Сварка частей

Металлические трубы соединяются методом сварки. Для этого мастер должен иметь специальное оборудование и навыки работы с ним. В ином случае монтаж следует доверить профессионалам.

При сварке важно следить за тем, чтобы не образовывался внутренний наплыв. Это приведет к уменьшению количества теплоносителя, который попадает в радиатор. При образовании наплывов работу следует переделать

При образовании наплывов работу следует переделать.

После сварки всей частей радиаторы помещаются на стену при помощи угловых вентилей и муфт. В штробы укладываются байпасы с отводами. Измеряется их длина, отрезается лишнее.

Заключительные работы

Перед пуском системы отопления необходимо убрать лишний воздух. Для этого открывают краны Маевского

Важно провести визуальный осмотр всех соединений

После этого выполняется тестирование собранной схемы и выполнение балансировки. Температуру следует выровнять во всех радиаторах при помощи игольчатого клапана.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди. сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

  • закрытые системы отопления. которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
  • открытые системы отопления. которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
  • горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
  • вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

Циркуляционный насос следует устанавливать всегда в конце обратной части трубопровода независимо от того, какую вы выбрали схему системы отопления. Дело состоит в том, что максимальная температура рабочей жидкости в насосе должна составлять 60 градусов. Если разводка вертикальная в двухэтажном строении, систему нужно оснащать стояком, посредством которого теплоноситель будет подниматься на второй этаж. Стояк должен врезаться до первого радиатора нижнего этажа, если это позволит сделать планировка дома.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

  • схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
  • схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
  • схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.
