Современное отопление на пеллетах – безопасный и экологически чистый обогрев вашего дома

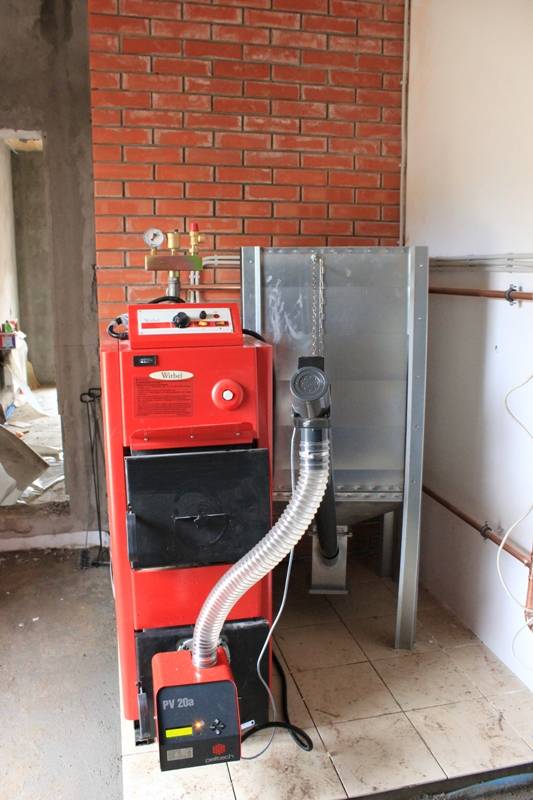

Особенности установки

Устанавливают пеллетный котел примерно по следующей схеме. Сначала выполняют монтаж самого агрегата, после чего подключают к нему горелку. Затем устанавливают бункер для пеллет. Далее выполняют подключение шнека, подающего топливо. В последнюю очередь подсоединяют автоматику оборудования.

Дымоход

При монтаже особое внимание следует уделить системе удаления дыма. Чтобы дымоходный канал обеспечил необходимую тягу при любых погодных условиях необходимо учитывать, что его диаметр должен совпадать с размером выходного патрубка

Кроме того, в дымоход обязательно встраивается устройство для вывода конденсата.

Лучше всего для дымоходного канала использовать металлические трубы. При этом их нужно утеплить и предусмотреть возможность очистки труб. Слишком сильная или, наоборот, слабая тяга может вывести из строя пеллетный котел, поэтому необходимо установить стабилизатор тяги или шиберную заслонку.

Преимущества пеллет перед углем:

• Это возобновляемый источник энергии, это одно из главных преимуществ;
• Это экологически чистая энергия, пока растет дерево, оно поглощает гораздо больше углекислого газа чем потом выделяется при сжигании пеллет из этого дерева. Уголь же просто при сгорании выделяет угарный газ;
• При производстве пеллет используются отходы деревообработки, это производство как бы является санитаром в деревообработке, не давая гнить и пропадать отходам. В этом еще один плюс, по сравнению с углем, который при его добыче загрязняет окружающую среду;
• Автономность, хоть и существуют угольные пеллеты, после их сгорания образуется до 30% шлака, а вот зольность древесной гранулы всего 1%. Результат, на древесной пеллете можно топить котел всю зиму и не заглядывать в него, после угольных гранул придется чистить печь практически ежедневно;
• Если сравнивать автоматическое отопление окатышами из дерева и обычным бурым камнем, то отопление камнем более грязное, постоянно в районе печи будет мусор который необходимо будет убирать;
• При сжигании пеллет не образуется огромное количество шлака, который нужно утилизировать. Тут образуется немного золы которая является хорошим удобрением для вашего огорода;
• Часто окатыши из дерева используют в качестве туалета для домашних животных, они отлично впитывают жидкость и запах;
• Организовать производство пеллет гораздо проще чем добычу угля.

Изготовление пеллетов своими руками

Процесс может вызвать затруднения, необходимо наличие специального оборудования.

Мастеру пригодится:

• дробилка, но не при использовании опилок, лузги – это сырье продается измельченным;
• гранулятор с цилиндрической или плоской матрицей;
• аэродинамическая или барабанная сушилка (можно сделать самому из железной бочки);
• дробилка вторичного типа.

Важно! Если у мастера гранулятор с плоской матрицей, дробилки не потребуются. Процесс дробления происходит в грануляторе

Как сделать гранулятор своими руками показано здесь.

Все начинается с заготовки сырья и тут нужно соблюдать правила:

1. Сырье должно быть чистым без примесей. Всю массу следует просеять.
2. Влажность не более 12%. До начала работ сырье просушивается до нужного показателя.
3. Отсутствие лигнины и смол – плохой показатель. Чем больше компонентов, тем быстрее будет грануляция, фракции не развалятся после изготовления.
4. Для сушки применяется специальный барабан.

А теперь несколько способов изготовления гранул в зависимости от исходного сырья.

Пеллеты из опилок

Алгоритм действий следующий:

• просушить массу до нужного показателя влажности 12%;
• просеять опилки через сито для устранения механических включений;
• запустить массу в молотковую мельницу;
• если влажность материала ниже 8%, обработать сырье влажным паром;
• спрессовать гранулы и дать охладиться;
• упаковать в бумажные мешки.

Осталось уложить топливо на хранение в сухой и проветриваемый сарай.

Пеллеты из соломы

Высокая зольность сырья – минус, но повышенная энергоэффективность и дешевизна – плюсы, поэтому часто солома идет на приготовление пеллетов. Однако тут возникает сложность с оборудованием – для соломы требуется дробилка больших размеров, которую следует предварительно приобрести или сделать самому. В дробилку загружаются как отходы от переработки зерна, так и сырье из нарезанного камыша.

Оборудование используется то же, что и в прошлом примере, а топливо применяется для каминов, печей. Отличие в необходимости частой чистки зольника, однако высокий КПД и очень большое количество жара искупают недостаток.

Пеллеты из торфа

Как сделать:

• просушить сырье в естественных условиях;
• очистить массу от камней, примесей, растений;
• измельчить всю субстанцию;
• просушить массу до нужного показателя в 12%;
• повторно запустить смесь в измельчитель;
• пропустить массу через пресс и обработать конечный продукт горячим сухим паром;
• охладить гранулы для набора прочности и можно использовать.

Применение гранул из торфа широкое – их используют для усиления эффекта при внесении минеральных удобрений и очищают воду от нефти, если та попала в цистерну.

Преимущества пеллетных котлов

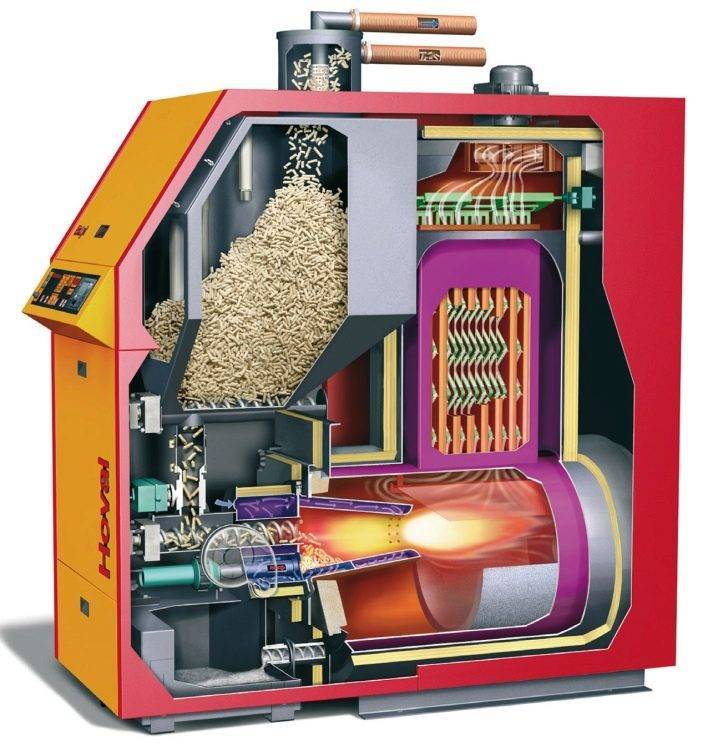

Пеллетный котел в разрезе

Существует несколько преимуществ, которые делают пеллетный котел более популярным и практичным в употреблении. Преимущества:

1. Использование древесных капсул – экономно и выгодно со стороны расхода и теплоотдачи.
2. Имеются различные режимы, которые позволяют регулировать отдачу тепла в окружающую среду.
3. Блок управления оснащен современным процессором, что делает использование котла более удобным и простым.
4. Автоматическая горелка не потухнет вне зависимости от условий окружающей среды.
5. Если температура обогрева котла будет выше, чем указано в программе, то система охлаждения будет понижать её до нужного уровня.
6. Оборудование можно использовать не только в жилом помещении, но и в производственных структурах.
7. Многоступенчатая защита позволяет предотвратить вероятность возгорания либо взрыва котла.
8. КПД (коэффициент полезного действия) котла составляет 90%, что позволяет с максимальной эффективностью расходовать топливо.
9. За счет высокого уровня сгорания древесных капсул, чистить котел нужно не чаще, чем 1 раз в 30 дней.
10. Покупка котла – единственный расход. Нет надобности в сервисном центре, поскольку устройство делалось на века.
11. Срок использования котла без обращения в ремонт, при соблюдении всех правил эксплуатации может составлять до 25 лет.
12. Небольшой размер котла позволяет разместить его в любом удобном месте.

Критерии выбора

Какой пеллетный котел лучше выбрать? Для этого необходимо учесть габариты отапливаемого помещения и режим работы отопительного оборудования.

Мощность

В помещении с потолком не выше 3 м мощность вычисляется из потребности в 1 КВт на 10 м2 отапливаемой площади. То есть для 150 м2 потребуется оборудование мощностью 15 кВт.

Расход и вид топлива

Месячная потребность гранул может составить более 1 тонны. Расход гранул находится в прямой зависимости от типа выбранного оборудования и температуры окружающей среды. В интернете можно найти калькуляторы, которые позволят сделать расчёты потребности в топливе. Приведем пару реальных примеров:

• Московская область. Коттедж каркасного типа 178 м2, стены утеплены стекловатой толщиной 150 мм, потолок 250 мм, полы 200 мм минваты. Пеллетный котел производства Россия Дон 16 с горелкой Общемаш 10/20. Потребность в гранулах составила; в октябре 665 кг, ноябре – 995 кг, декабре – 1625 кг. Удельный расход в расчёте на квадратный метр составил: октябрь – 3,7 кг, ноябрь – 5,5 кг и в декабре – 9 кг.
• Санкт-Петербург. Дом из арболитовых блоков площадью 155 м2, Стены толщиной 300 мм, потолок и пол утеплены слоем стекловаты толщиной 200 мм. Пеллетный котел отечественный КЧМ 5 Комби. Теплопотери строения при 00С составляют 50,5 Вт на м2. Расход гранул составил в наиболее холодные месяцы 6,51 кг/м2

Материал теплообменника

Наибольшую популярность приобрели теплообменники из стали, все известные производители используют только такие модели. Теплообменник из чугуна более тяжел и сложен в эксплуатации, к тому же обладает высокой тепловой инертностью. При использовании такого теплообменника, в систему необходимо встраивать дополнительный тепловой аккумулятор, для предотвращения перегрева отопительной системы.

Производитель

Покупать оборудование лучше всего марок известных производителей в фирмах, берущих на себя гарантийное обслуживание. Наиболее оптимальна покупка у продавца, который также поставляет и гранулы.

Гарантийный срок и сертификат соответствия

Гарантийный срок устанавливается производителем и может колебаться в диапазоне от 1,5 до 5 лет. При покупке необходимо тщательно изучить всю документацию и запросить у продавца сертификат соответствия.

Обслуживание

При выборе стоит остановить внимание на более новых моделях оборудования, потому что их потребуется вычищать всего лишь раз в 1-2 месяца. Более дешёвые и старые таким показателем похвастаться не могут, их потребуется вычищать каждую неделю

Сравнительная таблица характеристик

Сравнить описанные ранее модели и выявить лучшую по своим параметрам путем быстрого подбора вам поможет таблица сравнительных характеристик.

Наименование модели	Мощность (Вт)	Площадь отопления (кв. метров)	Объем бункера (л)	Вес (кг)	Габариты (мм)	Стоимость (рублей)
КУППЕР ОК 20 С ПЕЛЛЕТНОЙ ГОРЕЛКОЙ	20	200	200	168	740х485х645	90 000 – 100 000
Froling P4 Pellet 25	25	300	290	435	860х770х1280	900 000 – 990 000
ZOTA PELLET 25S	25	300	332	395	1660х1140х1100	190 000 – 210 000
FACI Base 258 кВт	30	290	400	1500	3550х2810х2230	700 000 – 800 000
BUDERUS LOGANO S181-25 E	27	216	400	244	1155x1015x1042	230 000 – 260 000
STROPUVA S30P	30	240	350	259	1850x680x680	90 000 – 100 000
ACV TKAN 1	135	280	240	535	1420х1170х885	250 000 – 300 000

Монтаж котлов: стоимость услуги зависит от вида оборудования

Выбор системы отопления, а, следовательно, и модели отопительного котла, всегда остается за потребителем – мы установим любой котел, который он выберет. На сегодняшний день, существует 4 вида топлива, но котором работают отопительные агрегаты – твердое, жидкое, газообразное и электроэнергия. Какому бы из них не было отдано предпочтение, перед выбором актуальной модели котлоагрегата необходимо выяснить:

мощность приобретаемого оборудования – учитываются объемы помещений, естественные теплопотери, коэффициент полезного действия, вариант транспортировки теплоносителя и другие факторы;

при отсутствии автономного горячего водоснабжения (колонка или бойлер) можно приобрести двухконтурный агрегат, который будет выполнять не только функцию отопления помещения, но и обеспечит нагрев воды.

Как не замерзнуть без отопления

Бывает ситуация, когда создание системы отопления просто невозможно или оно временно отключено, и нужно позаботиться об утеплении жилища.

Глобально это проблему не решит, но, как временная мера, позволит удержать накопленное тепло в доме:

• закрывают все щели в оконных и дверных проёмах;
• старые окна дополнительно закрывают полиэтиленовой плёнкой;
• утепляют стены, полы и чердак теплоизолирующими материалами;
• закрывают дополнительно толстыми шторами межкомнатные проёмы.

Следует знать, что любая текстиль помогает удерживать тепло, психологически на человека воздействуют тёплые цвета в интерьере помещения. И, конечно, горячий чай и уютные меховые тапочки помогут согреться холодными вечерами. Все эти меры следует предпринимать и тогда, когда отопление в порядке, чтобы экономнее расходовать энергоресурсы.

Гелиосистемы

Гелиосистема — это устройство, предназначенное для препревращения энергии радиации Солнца в другие виды энергии. Например, для нагревания и охлаждения воды и воздуха. Для нагрева теплоносителя используют циркуляционный насос. который направляет тепло в радиаторы или конвекторы.

Варианты гелиосистем

• Солнечный коллектор. Как правило, солнечный коллектор работает одновременно с электронагревателем. Теплоноситель контролируется датчиками температуры. Когда погода не солнечная и температура падает ниже уровня, тогда включается дополнительный подогрев электрическими ТЭНами.
• Солнечная батарея оснащена не только датчиком температуры и инвертором, который формирует напряжение 12 или 24 вольт постоянного тока, а ещё и аккумуляторной батареей большой ёмкости. Днём солнечные батареи накапливают энергию в аккумуляторах, которые служат источником питания ночью или в пасмурную погоду. Если ёмкость аккумуляторов и площадь фотоэлементов соответствуют площади дома, то можно реализовать полностью энергетически независимую систему. Но есть один минус, лучшие образцы аккумуляторов прослужат не более 5-ти лет, а их замена сопоставима с затратами за электричество.
• ещё один вариант, который позволяет экономить — это солнечная батарея с контроллером и инвентором. Она подключается параллельно любой розетке. Также понадобится механический, дисковый счётчик. Электронный не подойдёт, он не регистрирует обратное направление тока. Если в дневное время суток фотоэлементы вырабатывают электричества больше, чем требуется на обогрев помещения, то счетчик отматывает киловатт-часы. Таким образом, получается значительная экономия.

Типичные неисправности

По своей сути данное оборудование является очень надежным, управление пеллетным котлом очень простое. Ремонт пеллетного котла при правильной его эксплуатации дело редкое, но требующее понимания устройства и принципов ремонта. Пошагово следуйте инструкции, которая поможет выявить и устранить поломки.

Заклинивание привода топливоподачи (при шнековой топливоподаче)

Данную неисправность можно смело назвать одной из самых распространенных, ни один производитель оборудования не застрахован от такой поломки. В первую очередь для правильной диагностики данной поломки необходимо проверить, что бы мотор привода находился под напряжением. Если он под напряжение, а вращения привода не происходит, то причина однозначно в клине привода.

Основные причины возникновения поломки и способы устранения:

1. В шнековый конвейер попал посторонний предмет. Данный сбой в работе устраняется путем удаления постороннего предмета.
2. Вышел из строя пусковой конденсатор на однофазном моторе. Работоспособность можно восстановить путем замены конденсатора на новый.
3. Короткое замыкание на витках двигателя. Это лечится путем перемотки двигателя, в редких случаях будет необходима полная замена двигателя.
4. Нарушены электро контакты. Такую неисправность легко убрать путем восстановления токопроводности контактов. В зависимости от устройства необходимо перепаять, обтянуть контакт или сделать правильную скрутку. При работе с контактами обязательно проводите тщательную изоляция мест соединения на проводах.
5. Поломка червячного редуктора. Изучив специфику поломки необходимо провести ремонт части редуктора, которая вышла из строя или выполнить его полную замену.
6. Клин шнека в связи с большим количеством гари в горелке или шнековом канале. Устранение неисправности производится путем очистки отходов горения. Это легче предупредить путем плановой чистки пеллетного котла, чем устранять факт выхода из строя.

Пропадание питания на блоке управления

В первую очередь проверьте нахождение в рабочем состоянии автомата защиты электропитания пеллетного котла. Если автомат включен и исправен, выполните проверку целостности предохранителя, который расположен вводе электропитания.

После этого следует проверить рабочее состояние проводки подключения блока, который управляет пеллетным котлом, если с ней все в порядке может иметь место поломка самого блока питания, в этом случае ремонт может быть выполнен исключительно специалистами сервисного центра.

Температура ниже заданной

Отклонение такого характера в работе чаще всего нельзя отнести к неисправностям. В большей степени это может быть связано с ошибками проектировщиков, которые делали выбор пеллетного котла под определенный объект. Так же проблема может быть связана с наладчиком, который производил запуск, могла быть выполнена не правильная стартовая настройка.

Но следует учитывать, что причиной того, что пеллетный котел не достигает температуры, которая была задана может быть смена вида топлива. Ремонт производится путем регулировки. Необходимо изучив инструкции пеллетного котла выставить правильные настройки, подходящие под определенное топливо.

Отсутствует регуляция скорости вращения вентилятора

Такой выход из строя оборудования может быть следствием нескольких факторов. Если исключить поломку самого вентиляторного блока. Для его проверки следует напрямую подать питания на вентилятор. Если он начнет работать, то причина поломки в другом.

Возможны следующие неисправности:

1. Выход из строя промежуточного управляющего блока – симистра, который относится к приборам полупроводникового типа. В этом случае блок необходимо заменить, ремонту он не подлежит.
2. Еще одной причиной могут быть перепады напряжения в электрической сети. Для профилактики можно установить оборудование (стабилизатор), которое защищает оборудование от скачков в сети.

Отсутствует выключение вентилятора подачи воздуха на горение

Для данной неисправности возможна единственная причина – выход из строя управляющего симистора. Ремонту он не подлежит, его можно только заменить.

Не работает розжиг в авто-режиме

Не рабочая функция розжига в режиме автоматической работы может свидетельствовать о поломке блока электроподжига или реле, которое управляет данным блоком. Для устранения неисправности необходимо выполнить замену блока или реле. Ремонту данные части не подлежат.

Твердотопливная котельная

Строительство загородного дома или коттеджа является трудоемким и ответственным процессом. Необходимо всю работу разделить на этапы и выполнять ее в соответствии с необходимыми требованиями и условиями. Монтаж отопления загородного дома лучше поручить квалифицированным специалистам. Одним из этапов, требующих вмешательства специалистов, являются работы по установке систем отопления. Тем более, что у систем отопления загородных домов имеется своя специфика. Специалисты создадут совместно с вами проект, который подойдет именно вашему дому, и успешно проведут все работы.

Систем отопления загородного дома существует достаточно много. В настоящее время довольно часто используется такой вид, как твердотопливная котельная. Это рациональный и эффективный способ создания теплого и уютного дома. Главным элементом в твердотопливной котельной является котел, где происходит горение топлива. Логично будет рассмотреть работу различных типов котлов.

Котел с процессом природного горения

Такие котлы используют в своей работе природный процесс горения топлива. Вся закладка дров сгорает за один раз. Эти котлы очень просты в использовании и устройстве, имеют небольшую стоимость, не так требовательны к качеству топлива. Управление котлом естественного горения несложное. Можно легко регулировать его мощность, прикрывая заслонку. При этом уменьшается приток воздуха и КПД. У котлов такого классического типа КПД составляет около 80%. Недостатком данных котлов является малое время горения топлива.

Отопление частного дома своими руками

Чтобы осуществить отопление дома своими руками, владельцу недвижимости важно владеть определенными математическими знаниями, поскольку необходимо рассчитать мощность отопительного прибора. То есть, учесть все индивидуальные особенности жилища: количество жилых и подсобных помещений и их квадратуру, проверить стеновые капитальные ограждения, пол, потолок на тепловую изоляцию

Также учесть среднюю минусовую температуру в зимний период. И только после этого можно начинать оптимальный выбор генераторов тепла с нужными параметрами мощности. Купив нужный прибор, можно приступать к его монтажу и всей системы отопления.

Чтобы отопление частного дома своими руками осуществлялось без особых сюрпризов, необходимо использовать только качественные материалы, и схемы, что апробированы на практике. Нет сомнения в том, что уникальную работу самому владельцу частной недвижимости без помощи специалистов, не осилить. Без их участия нет гарантия, что зимой хозяин загородного жилья не останется сам на сам с холодом в промерзшем помещении. При этом, без квалифицированной помощи со стороны профильных специалистов, можно систему настроить так, что испортятся и материалы, которые так дорого стоят. Поэтому сейчас и пойдет предметный разговор о том, из каких элементов состоит отопление частного жилища и какие виды считаются прогрессивными и экономичными.

Общеизвестно, что «головой» водяного локального отопления жилья является котел. По способу производства тепла котлы делятся на газовые, электрические и на твердом топливе приборы. Газовые считаются чистыми в экологическом плане и выгодными, если они питаются природным газом. Можно получать тепло, используя и сжиженный газ, но он настолько дорогой, что становится экономически невыгодным. Более приемлемым можно считать котлы на твердом топливе. Они производят тепловую энергию при сжигании дров, угля, специальных прессованных древесных стружек и так далее. Топливо относительное дешевое, но требуется его заготовка в большом количестве. Транспортировка до жилища, учитывая стоимость транспортных услуг, также чрезмерно увеличивает цену отопления. При этом, как уже указывалось выше, в сухом остатке получается большое количество вредных отходов, утилизация которых тоже стоит недешево.

Раньше распространенным видом топлива для домашних котлов было жидкое топливо, поскольку солярка, печной мазут стоили сущие копейки. Сейчас примерно раз в квартал они дорожают и для некоторых малобюджетных семей, что живут в частном секторе, становятся просто экономическими неподъемными.

Что такое пеллетный котел?

Пеллетный котел – это разновидность твердотопливного котла, работающего на спрессованной гранулированной биомассе. Важным преимуществом такого вида оборудования является то, что пеллета является экологически чистым видом топлива, а благодаря сравнительно небольшому размеру гранул, котлы на пеллетах в подавляющем большинстве оснащены автоматической системой подачи топлива. Это позволяет автоматике поддерживать заданную температуру теплоносителя и сводит к минимуму участие человека в обслуживании, в отличие от котлов на дровах или угле (без автоподачи).

В данной статье мы постараемся сделать упор на бытовые котлы (до 100 кВт), потому заведомо не будем рассматривать оборудование, в котором реализованы дорогостоящие промышленные решения, такие, к примеру, как автоматический забор золы, сброс шлака с колосников и прочее. Поэтому, прежде всего, бытовые пеллетные котлы мы будем различать по концепции сжигания топлива, т.е. по типу горелочного устройства.

Типы горелочных устройств

На сегодняшний день наиболее популярны два типа горелок:

• стокерная (факельная);
• ретортная.

Стокерная (факельная) горелка.

В стокерной горелке пеллета подается, зачастую, сверху на горизонтально расположенный колосник, который обдувается воздухом. В данном случае факел раскрывается горизонтально. Это отражается, прежде всего, на геометрических размерах котла. Такие котлы не высокие, но более продолговатые. В ретортных горелках подача топлива происходит снизу вверх за счет шнековой подачи. Факел соответственно раскрывается вертикально. Такие котлы более высокие, но занимают меньшую площадь.

В стокерных горелках выше вероятность уноса не полностью сгоревшего топлива за пределы горелки, по сравнению с ретортной. Однако, риск возгорания топлива за пределами котла выше у ретортных. Это связано с особенностями подачи топлива (снизу вверх). В большинстве ретортных котлов забор пеллеты происходит непосредственно из бункера шнеком и им же подается в горелку. Таким образом возникает неразрывный слой между горящей пеллетой в горелке и пеллетой, находящейся в бункере запаса топлива. Стокерная горелка за счет подачи сверху вниз разделена с бункером воздушной прослойкой. Однако в ретортных котлах эта проблема решается за счет использования двух отдельных шнековых подач, а также за счет системы защиты от возгорания, о которых более детально будет рассказано ниже.

Нельзя сказать однозначно, какая из горелок лучше и эффективней, поскольку грамотно спроектированная и стокерная, и ретортная горелки будут работать хорошо (при условии, что настройка котла на пеллетах выполнена корректно)

При выборе типа лучше обратить внимание на указанный производителем КПД такого котла, его экологические характеристики и, по возможности, ознакомиться с отзывами

Ретортная горелка.
