Отопление производственных помещений и предприятий — виды, схемы и нормы СНиП

Воздушное отопление – это удобно, практично и выгодно

Предоставление комплексных услуг по обустройству воздушного отопления помещений компанией ООО «ТЕХНОСТРОЙАЛЬЯНС». Оптимальные цены, гарантии и выгодные скидки клиентам.

Воздушное отопление – это прогрессивный способ обогрева зданий, поскольку в качестве теплоносителя используется не вода или пар, а обыкновенный воздух. Принцип действия предлагаемой системы основан на его подогреве воздухонагревателем с последующей доставкой в помещение посредством воздуховода. Отработанный воздух очищается специальными фильтрами и выводится для дальнейшей рециркуляции.

К достоинствам воздушного отопления помещений следует отнести:

  1. довольно высокий КПД (до 90%);
  2. снижение энергетических затрат на 35%-40%;
  3. отсутствие труб и радиаторов, портящих внешний вид;
  4. исключены протечки воды и размораживание трубопровода (за отсутствием такового);
  5. возможность совмещения функций отопительной системы и вентиляции;
  6. ускоренный прогрев даже промерзшего помещения (за 30-40 минут после включения);
  7. весьма продолжительный срок службы такой системы – не менее 30-ти лет.

Воздушное отопление производственных помещений: особенности и преимущества

Воздушное отопление актуально не только для тех промышленных предприятий, которые работают в одну смену. Предлагаемый вариант позволяет быстро протопить производственное помещение (мастерскую, склад, цех) с минимальными затратами и с максимальной выгодой. Это, прежде всего:

  • значительная экономия средств на обогрев;
  • повышение комфорта работников, а значит и их производительности;
  • автоматизация процесса (нагрев с перерывами, отключение при достижении заданной температуры).

Кроме этого замечено, что создаваемое избыточное давление в помещении способствует снижению уровня запыленности.

При обустройстве воздушного отопления, сотрудниками фирмы «ТЕХНОСТРОЙАЛЬЯНС» не только производится полный теплотехнический расчет. По желанию заказчика, для конкретного производственного помещения выполняется:

  • разработка пакета проектной документации;
  • выбор оптимальных воздухонагревателей и их поставки на объект;
  • монтаж, пуско-наладка и ввод в эксплуатацию оборудования для воздушного отопления.

На этом сотрудничество с заказчиком не прекращается: фирма предоставляет как гарантийное, так и сервисное обслуживание, располагая специально обученной сервисно-монтажной группой ремонтников.

Воздушное отопление помещений от «ТЕХНОСТРОЙАЛЬЯНС»: это надежно и выгодно

Для того чтобы рассматриваемая отопительная система работала эффективно, безотказно и бесшумно, разработку проекта и его реализацию следует поручать специалистам, каковыми являются сотрудники фирмы «ТЕХНОСТРОЙАЛЬЯНС». В этом случае, клиент получает следующие преимущества:

  • оперативное исполнение заказа на высоком качественном уровне;
  • комплексное предоставление услуг (начиная с проектирования воздушного отопления и заканчивая вводом в эксплуатацию);
  • применение только сертифицированного оборудования;
  • оптимальные расценки;
  • поощрительные скидки;
  • предоставление гарантий как на поставляемое оборудование, так и на выполненную работу.

Желаете сделать выгодный заказ на обустройство воздушного отопления производственного помещения? Обращайтесь в компанию «ТЕХНОСТРОЙАЛЬЯНС» прямо сейчас!

Пылеуловители и фильтры для работы на производстве

Качество выбросов воздуха в атмосферу регламентируется требованиями к вентиляции производственных помещений. Поэтому грязный воздух из промышленных цехов необходимо фильтровать перед выбросом в окружающую среду. Один из важнейших параметров, рассчитываемый для вентиляции производственного помещения – эффективность очистки воздуха.

Она подсчитывается так:

где Квх— это концентрация примесей в воздухе до фильтра, Квых — концентрация после фильтра.

Вид очистительной системы зависит от количества примесей, химического состава и формы.

Самая простая конструкция пылеуловителей – пылеосадочные камеры. В них резко снижается скорость воздушного потока и за счет этого оседают механические примеси. Такой вид очистки подходит лишь для первичной очистки и не слишком эффективен.

Пылеосадочные камеры бывают:

  • простыми;
  • лабиринтовыми;
  • с отбойником.

Чтобы уловить пыль с частицами больше 10 микрон используют циклоны – инерционные уловители пыли.

Циклон – это цилиндрическая емкость из металла, сужающаяся снизу. Сверху подается воздух, частицы пыли под влиянием центробежных сил ударяются о стенки и падают вниз. Чистый воздух выводится через специальную трубу.

Чтобы еще увеличить объем задержанной пыли, в корпусе циклона распыляют воду. Такие устройства называются циклонами-промывателями. Пыль смывается водой и направляется в отстойники.

Современный вид пылеуловителей – ротационные или ротоклоны. Их работа основана на сочетании сил Кориолиса и центробежной силы. Конструкция ротоклонов напоминает центробежный вентилятор.

Электрофильтры – это еще один способ очистить воздух от пыли. Положительно заряженные частицы пыли притягиваются к электродам с отрицательным зарядом. Через фильтр пропускают высокое напряжение. Чтобы очистить электроды от пыли, они время от времени производится автоматическое потряхивание. Пыль попадает в накопители.

Используются также гравийные и коксовые фильтры, смачиваемые водой.

Фильтры средней и тонкой очистки выполняются из фильтровального материала: войлока, синтетических нетканых материалов, мелких сеток, пористых тканей. Они улавливают мельчайшие частички масел, пыль, но достаточно быстро забиваются и требуют замены или очистки.

Если воздух необходимо очистить от очень агрессивных, взрывоопасных веществ или газов, используются эжекционные системы.

Эжектор состоит из четырех камер: разряжения, конфузора, горловины, диффузора. Воздух в них попадает под большим давлением, увлекаемый мощным вентилятором или компрессором. В диффузоре динамическое давление преобразуется в статическое, после чего воздушная масса увлекается наружу.

Почему в квартире может быть холодно

Наиболее распространённая проблема — окна. Например, если они старые или установлены неправильно. Несложно понять, насколько они хороши: если холод проходит через них, на стёклах появится влага, а около рамы будет тянуть сквозняк, значит окно некачественное, и в квартире из-за него холодно.

Другая причина — неутепленный или открытый балкон. Из-за него вы теряете много тепла, особенно если не утеплены окна, двери и стены, которые выходят к нему.

Холодные стены тоже забирают много тепла. Если стена холодная на ощупь, значит она тонкая и утеплена недостаточно. Таких стен может быть несколько, если квартира угловая.

Отопление склада тепловентиляторами

Реализация системы отопления складов и цехов с использованием водяных тепловентиляторов — достаточно популярное и эффективное решение. Это практически то же водяное отопление, когда генератором тепла является котел, теплоносителем вода, но вместо радиаторов и конвекторов используются водяные калориферы (тепловентиляторы). В основе их конструкции лежит трубчатый теплообменник с вентилятором. К теплообменнику подводиться горячая вода, вентилятор прогоняет через нагретый теплообменник воздух, в результате в помещение нагнетаются горячие воздушные массы.

Отопление склада тепловентиляторами
обладает рядом преимуществ:

  • Быстрый прогрев объекта. Благодаря мощным вентиляторам данные устройства обеспечивают циркуляцию воздуха, за счет чего помещение прогревается быстрее, чем от радиаторов, батарей, конвекторов.
  • Равномерный прогрев объекта. Также является следствием принудительной циркуляции воздуха.
  • Энергоэффективность. Калориферы используют электрическую мощность лишь для работы вентилятора. Топливом же может выступать любой энергоноситель, выгодный заказчику — можно наладить систему с источником тепла в виде газового котла, жидкотопливного котла или даже центрального отопления.

Устанавливаются тепловентиляторы на стены и под потолок.

Требования к помещению с электрокотлом

Котел на электричестве и сопутствующие приборы являются наиболее безопасными из всех типов отопления, поэтому для электрокотла не нужно выделять отдельное здание или помещение. Также не нужно оборудовать вентиляцию и вытяжку, а монтировать котел можно в любом помещении дома. Недостаток этого оборудования – энергозависимость и высокое энергопотребление.
Требования к топочной с котлом на твердом топливе
1. Площадь топочного помещения – 8 м²;
2. Свободный доступ ко всему оборудованию;
3. Вентиляционный канал рассчитывается, исходя из пропорций 8 см²/1 кВт мощности агрегата;
4. Котел устанавливается на отдельный фундамент, а также на фундаменте – на подиум из негорючих материалов высотой до 10 см;
5. Обустраивается естественная и принудительная вентиляция таким же образом, как и для газового оборудования. Это же касается и освещения – естественного и искусственного;
6. Стройматериалы стен, пола и потолка должны быть негорючие. Перед топкой укладывается стальной лист размером 500 х 500 мм;
7. Дымоход должен иметь высоту ≤ 5 м, с количеством поворотов или изгибов ≤ 3.
При монтаже газового или твердотопливного котла рекомендуется провести параллельный монтаж средств автоматической защиты, пожарозащиты и других предохранительных узлов и элементов: байпасов, запорно-предохранительных клапанов, термодатчиков, датчиков дыма, других защитных приборов и оборудования.

Средства пожаротушения в котельной

Нагрев воздуха в приточной вентиляционной установке.

Приточная установка имеет блок, как правило, с электрическим нагревателем или водяным теплообменником. Воздух, подаваемый в помещения, проходя через этот блок, нагревается и распределяется по воздуховодам, происходит вентиляция и обогрев помещений.

Нагрев воздуха в специальной установке (теплогенераторе, воздухонагревателе и т.п.)

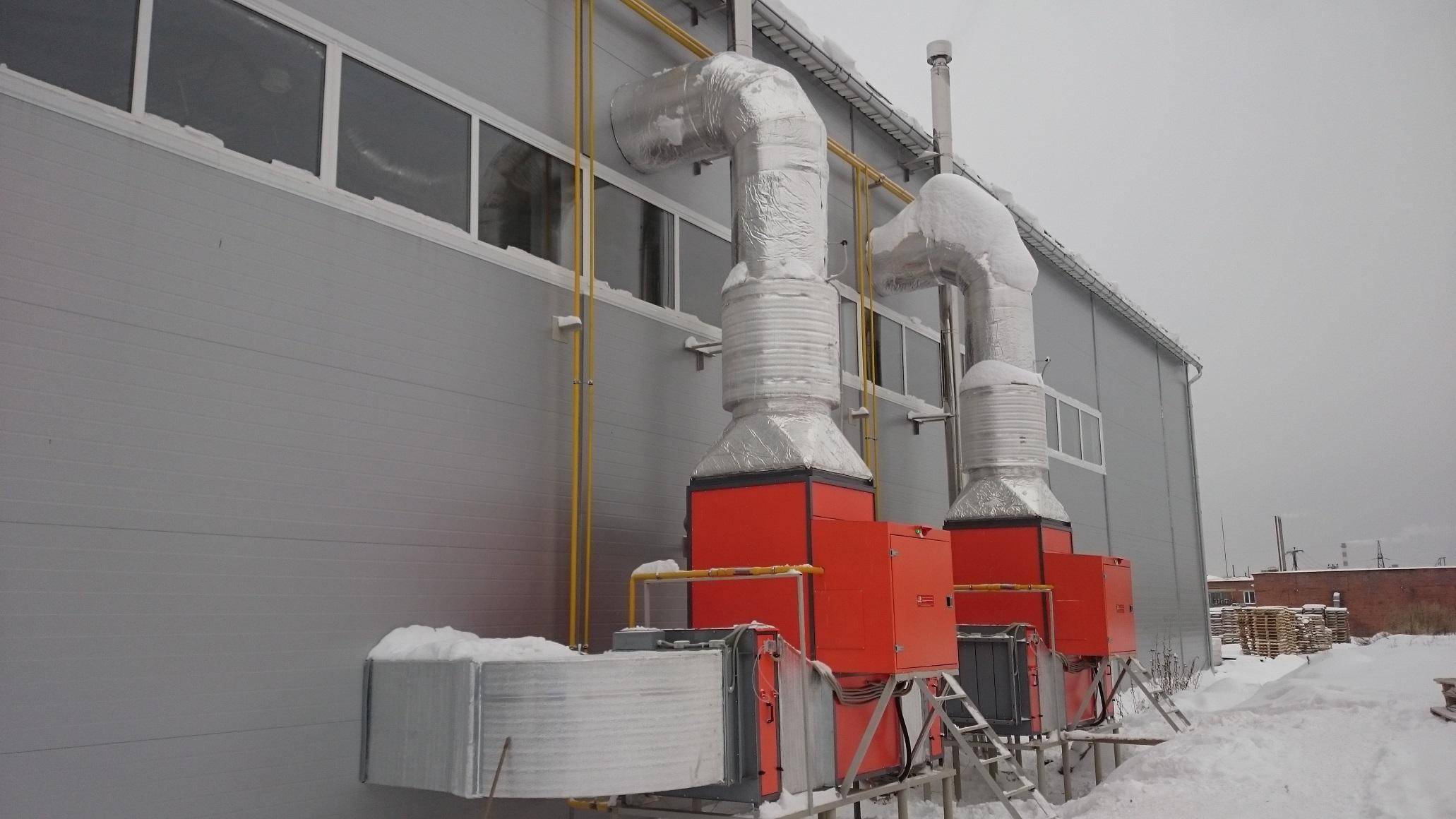

Теплогенераторы

устанавливаются внутри помещения или снаружи, их мощность рассчитывается исходя из суммарных тепловых потерь объекта, которые необходимо компенсировать подачей теплого воздуха. Распределение воздуха также осуществляется по воздуховодам. КПД этих установок весьма высок и может достигать 95 – 98%. Нагрев воздуха осуществляется сжиганием природного газа или жидкого топлива горелкой, при этом высокотемпературные продукты сгорания, проходя через теплообменник, отдают ему свое тепло, а тот в свою очередь нагревает воздух, подаваемый в помещения. При таком способе нагрева воздуха можно достичь температуры воздуха, выходящего из теплогенератора до +90 о С.

Теплогенераторы

имеют мощный подающий вентилятор высокой производительности, обеспечивающий подачу нескольких тысяч кубических метров теплого воздуха в час и поэтому, часто при проектировании комбинируют воздушное отопление и вентиляцию, тем самым удешевляя общую стоимость систем.

Теплогенераторы

или же воздухонагреватели имеют широкий диапазон тепловых мощностей – примерно от 10 до 1000 и более киловатт тепловой мощности и самые разные исполнения, позволяющие устанавливать их на полу, на стенах или под потолком в помещениях, а также снаружи, рядом с отапливаемым помещением или непосредственно на кровле здания.

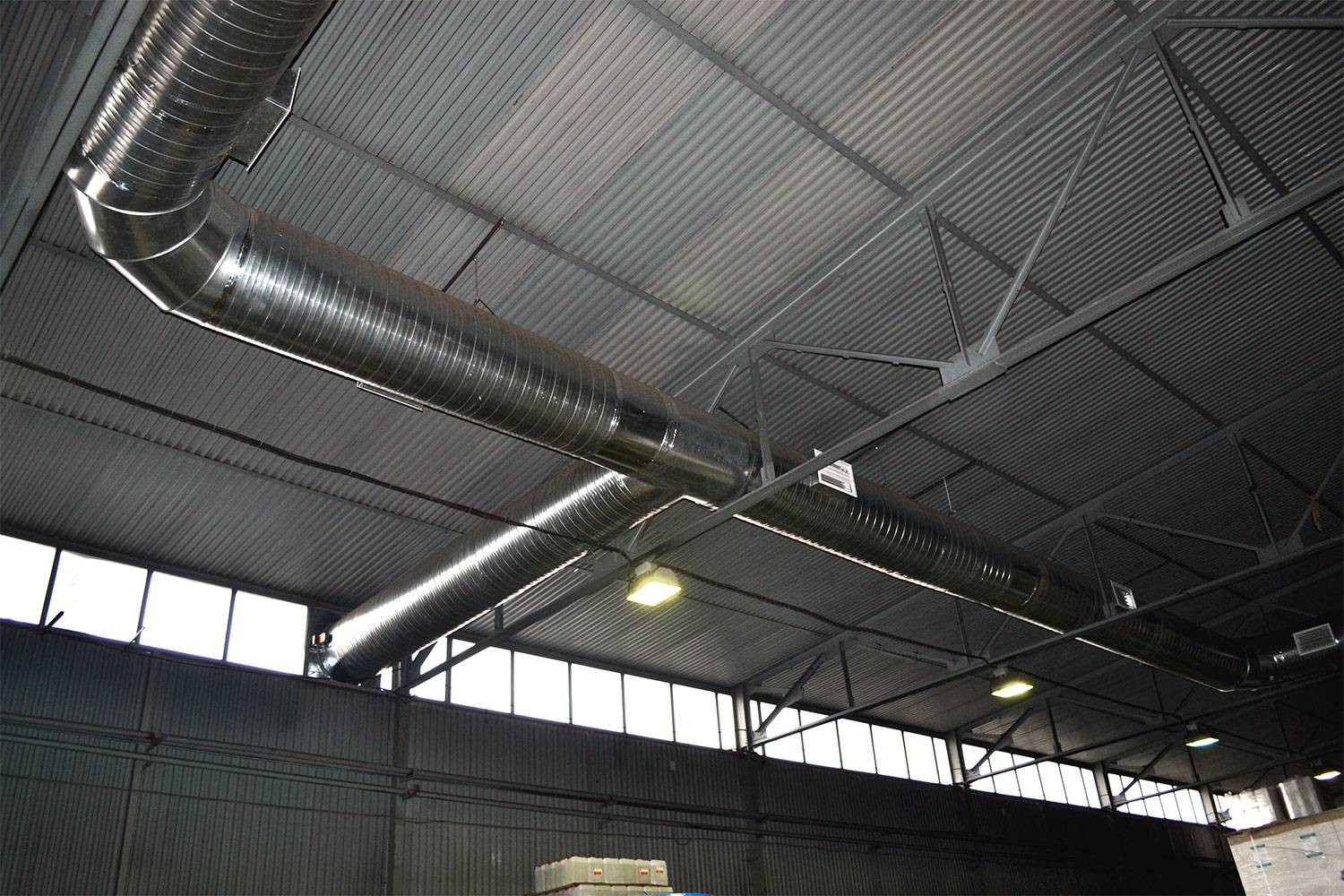

В основном теплогенераторы «работают» на систему металлических воздуховодов, распределяющих воздух сразу по нескольким помещениям и на большой площади.

Инфракрасное отопление

Далеко не каждая компания готова тратить огромные деньги на воздушную отопительную систему, поэтому многие предпочитают использовать другой метод. С каждым днем все большую популярность приобретает инфракрасное промышленное отопление.

Принцип работы

Инфракрасная горелка функционирует по принципу беспламенного сгорания воздуха, располагающегося на пористой части поверхности керамики. Керамическая поверхность отличается тем, что способна излучать целый спектр волн, которые концентрируются в области инфракрасного излучения.

Особенностью этих волн является их высокая степень проходимости, то есть они свободно могут проходить сквозь потоки воздуха, чтобы передать свою энергию в определенное место. Поток инфракрасного излучения направляется в заранее заданную область посредством различных отражателей.

Поэтому подогрев производственных помещений с использованием подобной горелки позволяет обеспечивать максимальный комфорт. К тому же такой способ отопления дает возможность обогревать как отдельные рабочие зоны, так и целые здания.

Основные преимущества

На данный момент именно применение инфракрасных обогревателей считается самым современным и прогрессивным методом отопления промышленных зданий благодаря следующим положительным характеристикам:

  • быстрый прогрев помещения;
  • низкая энергоемкость;
  • высокий КПД;
  • компактность оборудования и легкий монтаж.

Выполнив правильный расчет, можно установить мощную, экономную и независимую отопительную систему предприятия, не нуждающуюся в постоянном техническом обслуживании.

Сфера применения

Стоит отметить, что такое оборудование используется, помимо всего прочего, для нагрева птичников, теплиц, террас кафе, зрительных, торговых и спортивных залов, а также различных битумных покрытий в технологических целях.

Весь эффект от эксплуатации инфракрасной горелки можно почувствовать в тех помещениях, которые отличаются большими объемами холодного воздуха. Компактность и мобильность подобного оборудования дает возможность поддерживать температуру на определенном уровне в зависимости от технологической необходимости и времени суток.

Безопасность

Многих волнует вопрос безопасности, поскольку слово «излучение» у них ассоциируется с радиацией и вредным влиянием на здоровье человека. На самом деле, эксплуатация инфракрасных обогревателей является полностью безопасной как для человека, так и для расположенного в помещении оборудования.

Виды ИК излучателей

Принцип действия инфракрасных лучей

На рынке представлен довольно богатый выбор инфракрасных приборов отопления разных производителей. Можно выделить три основных группы такого вида приборов обогрева по способу расположения нагревательных элементов. А именно:

  • напольные;
  • настенные;
  • потолочные.

Какой именно тип излучателей использовать, выбирают, руководствуясь не только потребностями, но и финансовыми соображениями. Ведь оборудование для инфракрасного отопления квартиры или дома достаточно дорогое и требует значительных первоначальных вложений. Рассмотрим подробнее особенности этих трех типов.

Напольные излучатели для инфракрасного отопления дома

Система “теплый пол”

Инфракрасное отопление в частном доме может быть установлено в любое время. И если система «теплый пол» обычно монтируется именно на стадии строительства или капитального ремонта, то установка напольного ИК отопления не требует каких-то чрезвычайных усилий. Пленочное напольное покрытие представляет собой модульный рулонный материал с плоскими нагревательными элементами внутри, который легко укладывается под декоративное покрытие. Причем располагаться оно может практически под любым видом пола: керамическим, деревянным, ламинатом, линолеумом, ковролином. На подготовленную поверхность укладывают экранирующий материал, который будет препятствовать выходу тепла в наружном направлении. Затем нарезают сам пленочный излучатель на куски необходимой длины и укладывают поверх экрана. При этом нужно следить за тем, чтобы до стен и между полосами было расстояние в 10-15 см, и особенно избегать укладки внахлест. Также следует позаботиться о том, чтобы укладочный материал не оказался под тяжелой мебелью.

Настенные приборы ИК отопления

Отопить коттедж или дачу можно с помощью инфракрасных панелей. Существует большое разнообразие выбора, как по типоразмерам, так и по дизайну. Поэтому выбрать подходящую модель, скорее всего, не составит труда. Немаловажный вопрос – способ крепления. Инфракрасные излучатели любых типов должны находиться либо выше, либо ниже уровня головы человека. Желательно также избегать прямого воздействия излучения на те зоны, где жильцы дома могут находиться длительное время (например, кровать или диван).

Еще одна разновидность пристенных излучателей – плинтусные системы инфракрасного отопления дома. Монтируют их, как понятно из названия, вместо обычных плинтусов по периметру помещений.

Кроме того, на стены иногда монтируют пленочные излучатели. Обычно это оправдано в тех случаях, когда нужно организовать зональный обогрев. Скажем, создать определенный микроклимат в уголке отдыха или обустроить лоджию.

Потолочные приборы обогрева

Универсальные пленочные ИК покрытия могут располагаться и на потолке. Для этого перекрытия, так же как и в случае с полом, предварительно экранируется, а затем монтируются полосы необходимого размера. Однако, по сравнению с напольными системами обогрева, здесь выбор более широк. Потолочное инфракрасное отопление в частном доме может быть организовано также с помощью направленных излучателей. Зона покрытия прописана в паспорте изделия и является одной из основных характеристик. Поэтому рассчитать необходимое количество приборов для обогрева площади не составляет труда. Также в настоящее время выпускаются потолочные панели, которые могут встраиваться в виде модулей в подвесные потолки Армстронг.

Дешевое отопление склада

Система отопления склада

Однозначно сказать, какое отопление склада – самое дешевое, невозможно, поскольку эффективность обогрева будет зависеть от нескольких факторов, основными из которых являются:

  • геометрия
    складского помещения;
  • высота потолков;
  • особенности
    хранимых товаров;
  • наличие препятствий
    (стен, столбов, колонн);
  • доступность разных
    видов энергоресурсов.

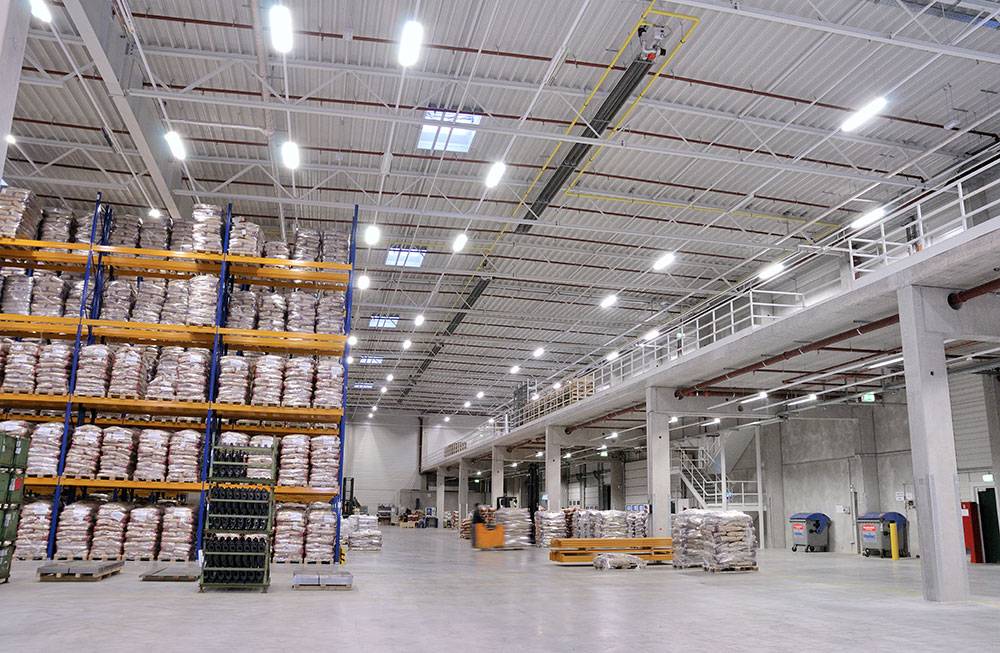

Но в общем случае самым дешевым отоплением склада является инфракрасный обогрев, или «лучистая» энергия. Это экономичные системы идеально подойдут для больших зданий. Для обогрева производственных помещений устанавливают «светлые» и «темные» инфракрасные обогреватели. В качестве источника тепла используют природный или сжиженный газ. В зданиях, где по каким-либо причинам нельзя устанавливать газотехническое оборудование, используют подвесные электрические излучающие инфракрасные панели.

Особенности работы разных видов
инфракрасных систем отопления склада электричеством следующие:

В «светлых» обогревателях газ сжигают с
помощью специальной горелки, температура поверхности которой может достигать
900 градусов. Раскаленная горелка обеспечивает необходимое излучение. «Темные»
обогреватели (их еще называют «трубными» по виду конструкции) представляют
собой излучатели с отражателями, которые предназначены для направления лучистой
энергии в нужные зоны помещений. Трубные инфракрасные приборы меньше
нагреваются (до 500 градусов) и отличаются менее жестким излучением, что
значительно расширяет их сферу применения.

Подвесные излучающие панели универсальны,
их широко используют в категорийных, производственных и складских помещениях
всех типов. Системы работают с помощью промежуточного теплоносителя «пар/вода».
Вода в приборах нагревается до 60-120 градусов, а пар – до 100-200. На сегодня
это наиболее удобный и экономичный способ отопления производственных помещений
и предприятий.

Преимущества и недостатки электрического
инфракрасного отопления склада такие:

  • быстрый прогрев
    помещений (15-20 минут);
  • возможность
    создания теплых зон в неотапливаемых помещениях;
  • отсутствие потерь
    энергии на обогрев «лишней» площади»;
  • минимальные
    теплопотери в системах, работающих без теплоносителя;
  • низкая цена
    оборудования (это один из самых дешевых вариантов);
  • экономия на
    обслуживании, поскольку не нужно менять фильтры, проверять, чинить насосы и
    т.п.;
  • комфортный
    микроклимат: воздух не пересушивается, пол нагревается и служит вторичным
    источником тепла.

Нельзя устанавливать инфракрасное
отопление склада:

  • если высота
    потолков ниже 4 м;
  • на производствах,
    где излучение влияет на качество продукции или технологические процессы;
  • в помещениях
    пожарных категорий А, Б.

Системы печного отопления помещений для производственных нужд: преимущества, и недостатки

Классическое традиционное отопление повсеместно используется для жилых и зданий административного значения. Но когда заходит речь об отоплении строений большой площади (производственных цехов, складов, ангаров, агропромышленных объектов и т.п.), нужны намного экономичные и идеальные решения – такие, как системы печного отопления.

Когда традиции не греют

Схема печного отопления, рис. 1

В первую очередь нужно разобраться, почему столь традиционные для маленьких офисных и жилых помещений водяные отопительные системы не подойдут для цехов, складов или ангаров.

Схема системы печного отопления, рис. 2

А дело все в том, что комнаты в жилых площадях и приватных домах, а еще офисы очень часто имеют потолочную высоту не выше 3-4 м. Потоки тёплого воздуха от отопительных систем, размещенных под окнами или под стенами, поднимаются вверх. Благодаря этому температурная разница воздуха между потолком и полом с каждым метром становится больше на 2°С. Аналогичным образом, в комнатах для жилья разница эта достигает 6-8°С, что весьма приемлимо, так как оптимальная температура (+18-22oС) должна поддерживаться только до высоты роста человека.

Система печного отопления, схема, рис. 3

Но чем выше потолок, тем крепче растёт неравномерность прогрева. В помещении, обогреваемом конвективным способом, приятный воздух в основном накапливается под поверхностью потолка, что обосновано повышает потери тепла через перекрытия или кровлю. При этом на высоте роста человека температура остаётся намного меньше удобной.

Схема печного отопления, рис. 4

Из-за очень большого температурного перепада между потолком и полом при применении гидравлических систем отопления в помещениях с большими потолками необходимо прибегать к добавочным мерам для одинакового нагрева всего объёма воздуха. Это могут быть электрические или водяные «тёплые полы» или вентиляторы потолочного типа, что дополнительно увеличивает и без этого немалые расходы на отопление постройки. Это все выполняет традиционное отопление очень нерентабельным и малоэффективным решением для обогревания строений с большими потолками. Так что от него поэтапно отказываются в выгоду более экономичных воздушных систем.

Плюсы

Можно поставить терморегулятор на невысокую поддерживающую (чтобы вода не замерзла) температуру, оставляя аппарат на некоторое время. По возвращении регулятор переключается обратно, здание нагревается.

Можно при надобности установить гибкий режим температур: ночью — один, днем — другой.

Отопление воздушное будет работать наряду с воздухоувлажнителем в местности с сухим климатом, избегая при этом проблем, которые связаны с накоплением «электричества возникающего в результате трения».

В регионах с влажным климатом системы печного отопления подсушивают воздух в помещениях, что препятствует конденсации влаги и распространению грибка и плесени.

Системы печного отопления с воздухозаборником в середине строения снабжены очищающими фильтрами либо ионизаторами, это дает возможность удалять загрязняющие частицы и аллергены из воздуха.

В тёплый сезон воздушные каналы систем печного отопления, имеющих принудительную тягу, подают прохладный воздух в помещения.

Вентиляторы систем печного отопления, если есть наличие принудительной тяги, применяются одновременно с твердотопливными печами, обогревая дом во время непредсказуемых сбоев или плановых остановок в работе центрального отопления. Аналогичная альтернативная система, располагаемая вблизи вентилятора воздухозаборника, способна способствовать ключевой системе обогрева в особенно сильные морозы.

Минусы

Системы печного отопления с такой же принудительной тягой «удачно» засасывают в середину помещения уличную пыль. Воздушными фильтрами вся пыль не улавливается. Проблема может быть облегчена использованием систем с воздухозаборником, расположенным в середине строения.

Воздушные фильтры просят частой замены, если этого не делать, система утрачивает собственную результативность.

При неисправности вентилятора тепло подаваться не будет.

При любой поломки с попаданием СО в систему воздушных каналов по зданию разнесется монооксид углерода.
