Печь-ракета с баллоном для сгорания отработанных газов
Обычную легкую ракетную печь узнать по фотографиям довольно легко из-за ее необычного дизайна. Три трубы круглого или квадратного сечения сваренные в одной точке и имеющие общее внутренне пространство самая простая, пожалуй, конструкция для походного очага.
Но, как и обычная чугунная буржуйка, ракета имеет очень большой аппетит. С другой стороны, ракетная печь обладает просто огромной теплоотдачей топлива, недаром именно эта конструкция признана самой эффективной по сравнению с другими проектами.
Вот это свойство ракетного выброса пламени и используют в конструкции буржуйки длительного горения с баллоном. Дело в том, что пламя, выходящее из жерла топки, используется неэффективно. На видео работы такой печи видно, что пламя выходит с большим напором. Но вместе с пламенем выходит и большое количество несгоревших газов. Вот в идее использования этого потенциала и состоит установка после ракетной топки большого баллона, у которого входное окно располагается с одной стороны, а выходное с другой.
Пламя с несгоревшими продуктами горения, попадая в баллон, продолжает гореть до момента полного расщепления. Таким образом, в самом баллоне происходит дальнейшее сгорание горючих газов, а через выходное окно проводится отвод дыма и других продуктов горения.
Виды печей для теплиц
Люди придумали большое количество систем отопления, но для теплиц чаще всего используют пять-шесть видов печей. Это обусловлено не только распространенностью таких печей, но и тем, что их конструкция и принцип работы идеально подходят для отапливания теплиц и выращивания растений.
Вологда
Это большая цилиндрообразная печь с относительно высоким КПД работы.
За счёт горизонтального расположения бочонка, в печь можно закладывать много топлива.
Его нужно добавлять один или два раза в день. Печь Вологда работает на разном топливе: мазуте, солярке, отработанном масле, дровах и щепках.
Вологда — не самая подходящая печь для садоводов-любителей.
Эта печь громоздка, сложна в эксплуатации и установке, поэтому её применяют профессионалы на крупных теплицах.
Печь Бутакова
Уникальная отечественная разработка. Такие печи обладают высоким КПД. Они работают на дровах или опилках. У печей сложная конструкция, поэтому воссоздать её в домашних условиях очень трудно.
Печь выпускается в разных размерах, и таким образом подходит для любых теплиц. Топливо в печь загружается один раз в двенадцать часов.
Печь Бутакова стоит дорого. У нее сложная конструкция, и чтобы правильно её использовать, нужно перед этим потренироваться. Тем не менее, печь Бутакова ценится среди владельцев теплиц за свою надежность и высокую теплоотдачу, поэтому для тех, кто всерьез занимается садоводством, это — подходящий вариант.
Булерьян
В России называют также Бренеран — большая и дорогая печь, работающая на твердом или жидком топливе.
Печи Булерьян подходят только для крупных промышленных теплиц, они стоят дорого, обогревают большие площади. Загружать топливо нужно раз в десять часов, поэтому двух загрузок в день хватит на сутки обогрева теплицы.
Булерьян работает за счёт пиролиза. Для обогрева используется не тепло сгораемого топлива, а выделяющийся в этот момент газ.
Буржуйка
Самая простая, недорогая и популярная печь в России.
Именно буржуйки чаще всего используются садоводами-частниками для обогрева теплиц.
Буржуйка обладает примитивным устройством, из-за чего и проявляются её недостатки.
Во-первых, приходится постоянно контролировать процесс горения топлива, так как его интенсивность зависит от его количества в печи.
Во-вторых, это самое топливо нужно постоянно подкладывать в топку, иначе обогрев будет неэффективным. По сути, владелец теплицы должен 5-7 раз в день заглядывать в теплицу.
Несмотря на все недостатки, буржуйка остается самой распространенной печью для отопления теплиц. Буржуйки недорогие, их можно сделать в домашних условиях и они работают практически на любом топливе, чем и обусловлена их популярность.
Бубафоня
Усовершенствованная буржуйка. Состоит из двух частей. В нижней горит топливо, в верхней — пиролизные газы. За счёт этого Бубафоня обладает большим КПД, если сравнивать с буржуйкой. Кроме того, Бубафоня может работать на любом топливе, даже на мусоре.
За счёт двухярусной конструкции печь обладает длительным горением, и подкладывать топливо придется намного реже, чем в случае с буржуйкой.
С другой стороны, у Бубафони есть минус — маленький радиус теплоотдачи, из-за чего она подходит лишь для небольших теплиц, да и то, нужно покупать вентилятор и подводить электричество.
Слобожанка
Ещё одна усовершенствованная конструкция буржуйки. Слобожанка хороша тем, что в процессе горения используются пиролизные газы.
Они не выводятся наружу, как у буржуйки, а участвуют в обогреве помещения, за счёт чего повышается КПД.
Кроме того, к Слобожанке можно подключить контур с водой, благодаря чему возрастает эффективность отопления.
Топливо загружается вертикально, при этом его можно утрамбовывать прессом. Благодаря этому она требует минимального контроля и редкого докладывания топлива.
Современные буржуйки с водяным контуром
Традиционная печка буржуйка рассчитана на обогрев одного помещения за счет конвекции теплового воздуха и, частично, в результате генерации ИК-излучения. В ее основе также лежит пиролиз древесины. Но, в отличие от твердотопливного котла, топка буржуйки не разделяется на две части. Как результат при неправильной организации системы топка-дымоход, пиролизные газы быстро покидают зону горения и выходят наружу, так и не отдав свое тепло
Именно потому, выполняя все работы своими руками, нужно уделять должное внимание:
- объему камеры горения;
- диаметру дымоходной трубы;
- контролю температуры в топке.
Так, например, объем топки составляет 40 л. В таком случае дымоход выполняется диаметром до 106 мм. Подобное соотношение позволит задержать пиролизные газы в верхней части печки и газ успеет сгореть. С другой стороны, дымоход подобного диаметра достаточно быстро выведет наружу продукты горения и предупредит задымление комнаты.
Второй нюанс изготовления печи – это колосниковая решетка. Чтобы в нагревательном элементе проходил пиролиз, колосниковую решетку удаляют. Таким образом, исключается искусственный надув кислорода в топку. Тлеющая масса самостоятельно будет втягивать в себя нужное количество воздуха через поддувало. Его делают округлой формы.
Конструкция печки-буржуйки.
Третий нюанс: для спешной работы нагревательного оборудования необходимо следить за температурой внутри его топки. Легче всего это делать, наблюдая за температурой отходящих газов. Если она упадет до +100°C, это указывает на нарушение процесса пиролиза. В таком случае в дымоходе выпадет конденсат. Он превращается в твердую массу, что затрудняет процесс чистки.
Как устроена печь длительного горения с водяным контуром по типу буржуйки? От традиционной модели ее отличает Г-образный патрубок, который приваривается к поддувалу. Он выполняет функцию воздуховода. Для этого в нижней его части выполняются мелкие (диаметром до 8 мм), радиальные отверстия. Они прикрываются винтовой пробкой. Навинчивая или отвинчивая последнюю, нетрудно регулировать подачу газа в топку, следовательно, регулируется и интенсивность горения.
Чертеж печи длительного горения с водяным контуром предусматривает наличие водяной рубахи для системы отопления дома. Она монтируется вместо теплового экрана и представляет собой прямоугольную емкость с водой.
Как работает печь длительного горения, указанная на рисунке:
- для начала происходит закладка дров;
- Г-образный воздуховод полностью открывается, топливо поджигается;
- как только температура корпуса буржуйки достигнет нужного предела, об этом судят по ее красному цвету, отверстия воздуховода закрываются.
Таким образом, ограничивается подача воздуха. В топке начинается процесс пиролиза. Тепло от стен буржуйки передается водяной рубахе и далее системе отопления дома. Полезно знать: “Система отопления одноэтажного частного дома“.
Специалисты указывают на минусы печей длительного горения подобного типа – про это малая мощность. Здесь нецелесообразно увеличивать объем топочной камеры, так как нарушится закон квадрат-куба. Устройство на вышеописанной схеме подойдет для обогрева помещения, площадью до 25 м. кв. Также запрещается брать воду из контура для хозяйственных нужд.
Печь на опилках – ничего сложного и доступно
Подобное устройство работает на самом дешевом топливе, которое хорошо сгорает и дает немало теплоэнергии. Часто опилки просто выбрасывают или продают по символической цене. Но гореть они могут только в специальных приспособлениях, в других видах печей если и горят, то плохо. Конструктивными особенностями предусмотрена возможность сильного уплотнения древесной массы, чтобы между ее частичками не оставался воздух. В таком состоянии они будут не сгорать быстро, а тлеть, отдавая тепло, достаточное для обогрева одной – двух комнат.
Собирается установка по тому же принципу, что и другие с вертикальной загрузкой. Лучше применить металлические изделия цилиндрической формы, но если такой возможности нет, можно выполнить прямоугольной формы. В отличие от буржуйки, где дрова загружаются сбоку, предусматриваем загрузку опилок сверху. От других моделей эта отличается наличием конусной трубы. Она вставляется посредине воздушного регулятора – круга с отверстием внутри печи. Конструкция представлена на чертеже.
Внутрь засыпаем опилки и трамбуем как можно плотнее, чтобы продлить процесс горения. Трубу убираем – это легко из-за ее конусной формы. Отверстие, образованное на ее месте, послужит дымоходом и для подвода кислорода, чтобы поддержать тление опилок. Со стороны поддувала поджигаем опилки – процесс пошел
Важно правильно настроить дымоход: излишняя тяга вытянет тепло на улицу, при слабом горении в помещение будет проникать дым
Разновидности теплогенераторов длительного горения
Итак, печь или котёл с долгим горением легко можно узнать по огромной топке: вместо обычных 50 л её объем может составлять 100, 150, а у некоторых гигантов — даже более 200 л. А по принципу действия такие установки делятся на несколько групп.
Печи с верхним горением
Конвекционные потоки увлекают пламя вверх, поэтому при розжиге сверху топливо горит дольше. Этот простой принцип лежит в основе работы печей с верхним горением. Чтобы сделать перемещение пламени ещё более постепенным, воздух подают ограниченно и прямо в зону горения.
Модель с верхним горением
Недостатки
- Поскольку активная зона, то есть область пламени, постоянно перемещается сверху вниз, воздуховод приходится делать подвижным — в виде телескопически складывающейся трубы. Этот элемент сложен в изготовлении, кроме того, увеличивается вероятность его заклинивания.
- В печах данного типа невозможно установить водяной теплообменник — опять же из-за «непостоянства» зоны горения.
- Загрузку новой порции топлива можно осуществлять только после того, как полностью прогорит предыдущая, иначе новая закладка загорится снизу и быстро сгорит.
- Мелкофракционное топливо вроде опилок часто прилипает к стенкам топки.
Изготовить полноценную печь с верхним горением в домашних условиях невозможно, но народные умельцы разработали несколько упрощённых разновидностей с неплохими показателями. Самая популярная из них — так называемая печь Бубафоня (названа по имени разработчика — Афанасия Бубякина).
Пиролизные печи
Принцип действия этих теплогенераторов основан на способности органического топлива «таять» под воздействием высокой температуры, постепенно превращаясь в газовую смесь. Её состав достаточно разнообразен — от метана до азота, и почти все компоненты являются горючими. По-русски процесс «таяния» древесины или угля называют «газогенерацией», на греческий манер — пиролизом. Чтобы топливо не вспыхнуло, доступ воздуха в камеру, где оно разлагается, ограничивают. Сжигание же пиролизного газа происходит в соседней камере, куда воздух подаётся в достаточном количестве.

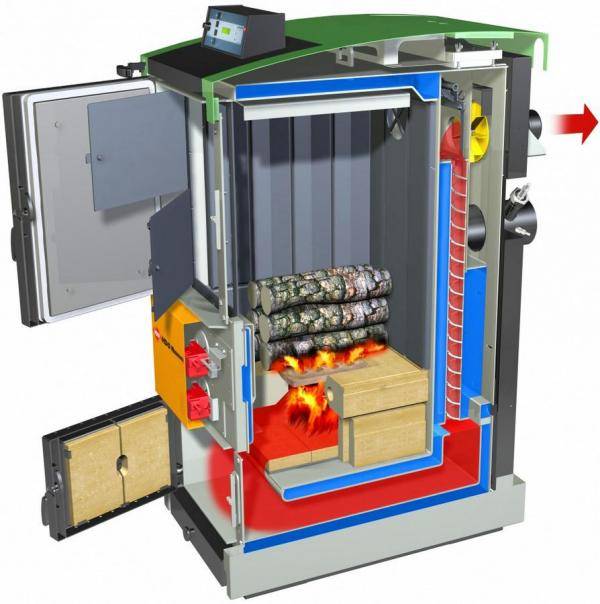

Устройство пиролизной печи
Пиролизная печь — замечательное изобретение. Она не только долго работает без участия пользователя, но ещё и является экономичной (за счёт полного сгорания топлива КПД достигает 85%), экологичной (второе название — бездымная печь) и крайне удобной в эксплуатации: это фактически газовая печь со встроенной газогенераторной установкой. Но изготовить её самостоятельно невозможно. Самый сложный узел — система подачи воздуха, которая должна управляться хитроумной электроникой.
С принудительной подачей воздуха
Создатели этого отопителя решили подойти к делу с другой стороны: нельзя ли оставить в печи все как есть, но научиться по необходимости тушить её и разжигать без помощи владельца? Действительно, если бы такую идею удалось реализовать, топливо не сгорало бы в топке сразу, поскольку печь работала бы короткими циклами. Потушить твердотопливную печь достаточно просто — нужно только перекрыть подачу в неё воздуха.
Схема печи с принудительной подачей воздуха
А вот как её разжечь без участия пользователя? Тяга в дымоходе отсутствует и если просто открыть заслонку, пламя не разгорится. Выход один — установить вентилятор, который и будет раздувать огонь. С его же помощью можно регулировать интенсивность горения, то есть мощность печи.
Для самостоятельного изготовления этот вариант наиболее доступен. Он представляет собой классическую твердотопливную печь, оснащённую воздуховодом и недорогой системой автоматики. Созданием такого теплогенератора мы и займёмся.
Действительно, закладка топлива при этом будет гореть несколько дольше, но у такого режима эксплуатации есть целый ряд недостатков:
- топливо сгорает не полностью, а значит КПД печи сильно падает;
- топка и дымоход очень быстро зарастают сажей (интенсивно образуется дым);
- в атмосферу выбрасывается большое количество угарного газа и других недогоревших частиц (тяжёлых углеводородных радикалов), являющихся токсичными и химически агрессивными;
- сочетание низкой температуры и большого количества дыма приводит к обильному образованию в дымоходе ядовитого конденсата, который даже запрещают сливать вблизи огородных культур и плодовых деревьев.
Тем не менее такие печи являются довольно востребованными. Они незаменимы в полевых условиях, например, в экспедиции или на передвижном лесозаготовительном пункте, где электроснабжение отсутствует. Будучи способными работать на одной закладке топлива около 8 часов, пусть даже с небольшим КПД, они позволяют бригаде выспаться.
Плюсы и минусы
Исходя из особенностей функционала, пиролизные печи для отопления дома обладают множеством преимуществ, однако и минусы у них тоже имеются. Рассмотрим подробнее, на чем базируется принцип работы пиролизной печи.
Преимущества:
- Экономия. Топливо сгорает дольше и качественнее, поэтому отопительное устройство, работающее на принципе пиролиза, требует меньшего расхода топливных материалов, чем обычная печка.
- Экология. Пиролизные печи не приносят вреда окружающей среде, потому что практически не выделяют вредных канцерогенов и других химических веществ. В выходящих из дымохода продуктах сгорания содержится совсем небольшой процент CO.
- Быстрый нагрев. Из-за отсутствия кислорода процесс горения начинает осуществляться достаточно быстро.
- КПД. Высокая температура долго держится в автономном режиме благодаря массивному объему топливника. Коэффициент полезного действия в правильно сконструированной пиролизной печи может достигать 85%.
- Мощность. Диапазон интервала тепловой мощности может варьироваться в пределах от 5 до 100%.
- Возможности. Позволяет подключать практически любой контур. Можно использовать не только для отопления, но и для отбора горячей воды, а также устанавливать контуры с естественной и принудительной циркуляцией.
- Топливо. Даже несмотря на то, что рекомендуется использовать не менее 70% древесины от общей массы топливных материалов, можно сжигать практически любые отходы, начиная от резины и строительного мусора, заканчивая полимерными пластмассами.
- Простота в эксплуатации. Работа печи нуждается в минимальном контроле человека, достаточно раз в сутки загружать топливо и раз в несколько дней выгружать золу.
- Сажа. Вырабатывается в минимальных количествах, из-за того что топливо перерабатывает материал несколько раз. Можно не переживать о загрязнениях и необходимости постоянной чистки дымохода.
Принцип работы пиролизной печи Недостатки:
- Цена. Несмотря на последующую экономию в расходе топлива, покупка такого агрегата обойдется в кругленькую сумму, поэтому намного выгоднее обойдется пиролизная печь своими руками.
- Массивность. У таких печей довольно крупные габариты по сравнению с другими отопительными конструкциями, поэтому для маленького помещения агрегат не подойдет. К тому же не следует забывать о площадке для хранения топлива.
- Запахи. Даже с учетом отсутствия вредных веществ, запахи при сжигании отходов будут присутствовать, поэтому нужно предусмотреть хорошую систему вентиляции.
- Электричество. Для осуществления корректной работы вентилятора необходимо беспрерывное энергоснабжение. Если устанавливается пиролизная печь для бани или другого нежилого помещения, нужно предусмотреть доступ для подключения к сети.
- Конденсат. На выходе отходящие газы имеют довольно низкую температуру, поэтому в дымоходе и выходном канале будет скапливаться конденсат. В конструкции должен быть предусмотрен накопитель, а выходная труба с дымоходом должна быть большого размера с утеплением снаружи помещения, иначе при морозах конденсат может застывать.
- Влажность. Топливо для печи должно быть сухим, иначе процесс пиролиза не будет осуществляться. Под тепловым воздействием влага будет испаряться и разбавлять пиролизные газы.
Примерная схема пиролизной печи
Печь своими руками
Что еще понадобится кроме металлической бочки?
- Листы железа толщиною 4-5 мм.
- Труба диаметром 100 мм.
- Колосниковая решетка, лучше готовая, хотя и своими руками ее можно изготовить, к примеру, из уголка и проволоки.
- Асбестовый шнур.
Конструкция из бочки
Теперь последовательность проведения сборочных работ:
У бочки вырезается крышка с припуском 40-50 мм. В ней же по центру делается отверстие чуть больше диаметра трубы 100 мм.
В нижней части бочки вырезается прямоугольное отверстие под топку. Через нее будут проводиться закладка топлива.
Чуть ниже делается прямоугольное отверстие меньшего размера для поддувала.
Изнутри бочки между топкой и поддувалом привариваются направляющие из проволоки, на которые будет уложена колосниковая решетка.
В верхней части сбоку вырезается отверстие под дымоход. К нему тут же приваривается труба диаметром 100 мм и длиною 20-40 см.
Теперь из металлического листа вырезается блин диаметром чуть меньше диаметра бочки.
В блине по центру делается отверстие и к нему приваривается труба диаметром 100 мм. Длина трубы должна быть больше высоты бочки на 20-50 см.
Из этого же листа вырезаются прямоугольники шириною 50-80 мм, а вот их длина должна равняться расстоянию от края блина до края сквозного отверстия в центре. Эти куски равномерно привариваются по кругу ребром с обратной стороны от приваренной трубы. Этот узел называется прессом. С его помощью топливо будет придавливаться, чтобы не создавать большое пространство для зоны горения.
Теперь надо провести частичную сборку. То есть, устанавливается колосниковая решетка, сверху опускается пресс. На него надевается крышка так, чтобы труба пресса вошла в отверстие крышки.
Теперь крышка приваривается к корпусу печки по всему периметру
Здесь важно проварить шов очень герметично. В зазор между торчащей трубой и отверстием крышки необходимо заложить асбестовый шнур, он станет преградой для дыма и угарных газов.
Навешивается дверца на отверстие топки.
Устанавливается шибер на поддувало.
Все готово, остается лишь установить печь по месту назначения и присоединить к ней дымоход
Под такой агрегат обязательно заливается прочное и огнеупорное основание, это важно
Закладка топлива
Вырезание отверстия
Теперь к вопросу, как провести закладку топлива? Для этого вам обязательно понадобится помощник. Он будет поднимать пресс за торчащую трубу. Поднять надо максимально вверх, чтобы полностью открыть камеру сгорания. Топливо же укладывается плотно с минимальным пространством между его частями. Чем меньше воздуха внутри топки, тем длительнее происходит процесс пиролиза.
Не все, наверное, поняли, для чего необходима труба, которая приварена к прессу. Это специальный канал, по которому свежий воздух будет подаваться в зону сгорания топлива. А ребра, приваренные снизу, будут создавать необходимое пространство для проникновения воздуха внутрь, плюс они придают дополнительный вес прессу.
Виды Булерьяна
Это одна из моделей печек длительного горения, которые можно сделать своими руками из двухсотлитровой металлической бочки. Скажем прямо, вариант не самый сложный, но и не самый красивый. Устанавливать бочку в жилое помещение никто не будет, поэтому такие печи чаще всего устанавливают в подсобных помещениях служебного назначения. К примеру, в гаражах, мастерских, в теплицах и так далее. Хотя некоторые дачники устанавливают их и внутри основного строения, облагораживая конструкцию дополнительными элементами. Например, можно установить перед печкой декоративный экран, или облицевать ее кирпичом. Кто хочет, тот найдет варианты, сделать печь красивой.
Выбор печи длительного горения для дачи
Собственно, приняв решение обзавестись печкой длительного горения, перед будущим пользователем становится вопрос: а какую из них лучше выбрать? Если вы задумали сделать пиролизный котел своими руками, то доступные варианты будут ограничены лишь присутствующими у вас материалами, а также вашей инженерной смекалкой и фантазией. Подробнее о том, как сделать дровяную печку длительного горения для дачи мы расскажем позже, а сейчас давайте попробуем дать несколько полезных советов тем, кто решил не заморачиваться и купить готовую отопительную систему.
Основными параметрами, которыми следует руководствоваться, осуществляя отбор доступных моделей котлов, являются:
- Ограничения бюджета, выделяемого на приобретение газогенераторной печи.
- Площадь дома, которую предстоит отапливать с помощью пиролизной установки. В зависимости от характеристик и комплектации печи длительного горения способны обогреть от 80 до 250 квадратных метров жилой площади.
- Время работы установки при полной загрузке топливом. Выделяют три подкатегории газогенераторных котлов: с минимальным временем работы (до 4 часов), со средним периодом обогрева (до 8 часов) и, собственно, печи длительного горения (топят на одной заправке более 8 часов).
- Иные технические и функциональные характеристики устройства.
- Внешний вид и дизайн пиролизной печи. Функциональность и эффективность, безусловно, в приоритете, однако не стоит забывать о том, что газогенераторный котел – это еще и элемент интерьера дома. Крайне желательно, чтобы отопительная установка гармонично и естественно вписывалась во внутреннее пространство помещения, в котором она расположена.
Несколько слов об основных характеристиках, согласно которым классифицируют пиролизные котлы длительного горения. По материалам изготовления различают:
| Чугунные газогенераторные печи | |
| Стальные пиролизные котлы | |
 | Кирпичные печки длительного горения |
Первые два подойдут для тех, кто хочет получить максимально компактное устройство, а последний вид придется по душе любителям классики. Такая кирпичная печь запросто может стать изюминкой в интерьере любого дома.
По способу загрузки дров: вручную или полуавтоматические. Второй тип будет стоить дороже, однако позволит сократить трудозатраты на обслуживание котла.
Котел с системой автоматизированной подачи топлива
Пиролизные установки могут быть оснащены различными «довесками», поэтому их стоит классифицировать также по наличию дополнительных функциональных узлов. В качестве них может выступать варочная поверхность или же специальная прозрачная огнеупорная дверца, способная превратить обычный твердотопливный обогреватель в полноценный и эстетичный камин.
Естественно, следует понимать, что за любые дизайнерские и технологические изыски придется доплачивать. Именно по этой причине цены на газогенераторные печи длительного горения варьируются в широком диапазоне от 10 до 100 тысяч рублей и выше.
Газогенераторный котел с варочной поверхностью
Делаем буржуйку
Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.
Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.
Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:
- Камера сгорания – в ней горят дрова с образованием пиролизного газа;
- Камера дожига – в ней происходит сгорание продуктов пиролиза;
- Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
- Дымоход – в большинстве случаев это труба диаметром 100-150 мм.
Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.
Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.
Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры
Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм
Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.
Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.
Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).
Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.
Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.
При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.
Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.
В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.
Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.
