Печь голландка своими руками

Подготовка инструментов и материалов

Перед началом работ желательно подготовить план-схему устройства и расположения будущей голландки, что значительно упростит весь процесс и сделает его более наглядным.

Материалы, необходимые для строительства

Итак, для работы нам потребуются следующие инструменты: уровень, лопата, мастерок, рулетка.

Подготавливаем необходимые материалы (цифры приведены из расчета на помещение площадью до 40 метров квадратных):

  • огнеупорный кирпич (200 шт.);
  • глина (около 0,5 кубометра);
  • речной песок, очищенный от примесей;
  • вода;
  • гибкая проволока;
  • цемент;
  • печные дверцы (заводского качества).

Теперь можно приступать к закладке фундамента.

Основание — монолитный бетонный фундамент

Под печь лучше сделать отдельный фундамент. Она может устанавливаться и на перекрытие в случае его достаточной несущей способности, которое проверено расчетом.

В помещениях, где круглый год положительная температура, на глубину заложения фундамента влияет прочность грунта, глубина грунтовых вод. При благоприятных условиях минимальное расстояние между низом фундамента и планировочной отметкой у наружной стороны стены должно быть 0,5 м.

Если здание имеет перерывы в отоплении зимой и в пределах 2-х метров под печкой находятся грунты с водой: супеси, пылеватые и мелкие пески, суглинки, глины, глубину фундамента принимают больше расчетной глубины замерзания грунта. Для песков она составляет 1,8 м, для суглинков, глин — 1,6 м в средней полосе России.

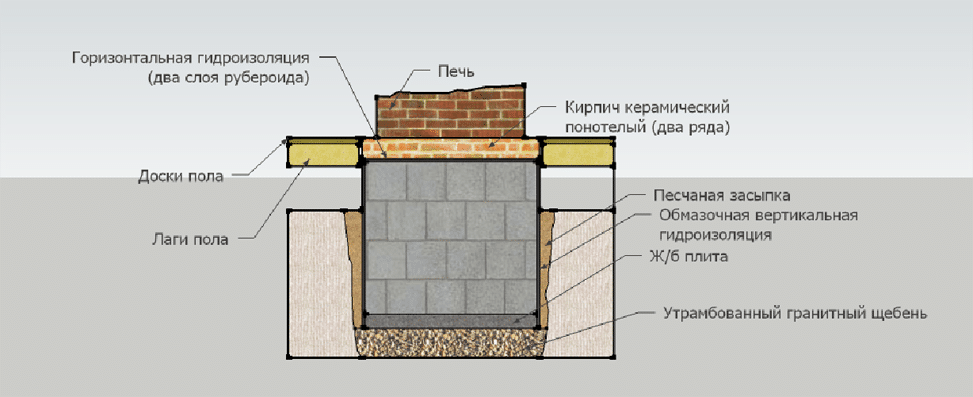

1 — песчано-гравийная подушка 150–200 мм; 2 — бетонный фундамент; 3 — гидроизоляция 2 слоя рубероида; 4 — кирпичная кладка печи

Если бетонная смесь готовится самостоятельно, то потребуется на 1 м3 бетона:

  1. Цемент М400 — 325 кг.
  2. Песок средней крупности — 1300 кг.
  3. Щебень или гравий — 1300 кг.
  4. Вода — 205 л.

Важно! Ко всем ингредиентам предъявляются требования, соответствующие нормам СНиП и ГОСТ. Для бетонирования потребуется следующий инструмент:. Для бетонирования потребуется следующий инструмент:

Для бетонирования потребуется следующий инструмент:

  1. Лопата для укладки смеси.
  2. Мастерок для более мелких работ.
  3. Трамбовки самодельные или вибратор для уплотнения свежего бетона.
  4. Бетономешалка, либо емкость для приготовления бетонной смеси.
  5. Гладилка для выравнивания уложенного бетона.

В плотных неосыпающихся грунтах для укладки бетона можно не устанавливать опалубку. Яма роется по размерам фундамента. Он в плане превышает размер печи на 10 см по всему периметру. На грунтовое утрамбованное основание укладывается гравийная (щебеночная), песчано-гравийная либо песчаная утрамбованная подушка толщиной 15–20 см.

В осыпающихся грунтах необходима опалубка. Если печь устанавливается недалеко от стены, под который заложен сплошной ленточный фундамент, то бетонное основание печи должно отстоять от него на 5–10 см. Паз между ними заполняется утрамбованным песком. Лучше оба фундамента закладывать вместе, чтобы не ослабить конструкцию стены.

Для обеспечения прочности всего фундамента печи лучше смесь укладывать за один раз. Процесс укладки бетона проводится слоями с обязательным уплотнением трамбовками или глубинным вибратором.

Распалубку можно делать, если не будет опасности разрушения не набравшего достаточную прочность бетона. При температуре выше +5 °С это возможно спустя 1–2 недели.

С момента укладки свежего бетона ему нужно обеспечить нормальный режим твердения. Его утепляют при температуре ниже +5 °С и поливают, когда жарко и ветрено, минимум 3 раза в сутки.

Бетонирование фундамента заканчивается на отметке ниже отметки чистого пола на 15 см. Далее на поверхность основания печи укладывается 2 слоя гидроизоляции (рубероид).

Особенности эксплуатации

Характерным признаком печей-голландок является увеличенная протяжённость дымоходных каналов. Именно благодаря этому печь так хорошо работает на теплоотдачу. Но в то же время при таком устройстве газохода возрастает вероятность проникновения угарных газов в жилое помещение

Чтобы этого не происходило, важно соблюдать правильный режим топки: температура нагрева корпуса не должна превышать 60о по Цельсию

Чистка и ремонт печи

Чтобы голландка работала без сюрпризов, необходимо следить за её техническим состоянием:

  • ежедневно очищать от золы топки и поддувала;
  • раз в год выполнять профилактическую очистку печной трубы;
  • раз в 4–5 лет проводить ревизию внутренних и наружных стен, при обнаружении трещин — устранять.

Построить голландскую печь самостоятельно без посторонней помощи под силу каждому человеку. Соблюдая описанные рекомендации и следуя схемам порядовки, отопительный агрегат легко сложить за 1 неделю.

Разновидности голландок

Самая простая голландская печь лишена поддувала. Мы уже говорили, к чему это приводит и для чего её нужно оснащать этим элементом. Поэтому все современные образцы в обязательном порядке содержат поддувала и колосниковые решётки. Но и это ещё не всё – одним из необязательных атрибутов всё чаще становится ниша с варочной поверхностью. Она располагается над камерой сгорания (топкой) и служит для приготовления еды или её поддержания в подогретом состоянии.

Голландка может иметь любую форму, например, прямоугольную. Круглая печь из кирпича придётся по душе тем, что хочет сделать отопительный агрегат более красивым и соответствующим интерьеру. Многие люди отделывают печки облицовочным кирпичом, штукатурят или покрывают их декоративной кафельной плиткой – под старину. Что касается лежанок, то они здесь отсутствуют.

Типичный аналог голландки – это металлическая печь-контрамарка фабричного производства. Она круглая, высокая и не занимает много места в помещениях.

Основание — монолитный бетонный фундамент

Под печь лучше сделать отдельный фундамент. Она может устанавливаться и на перекрытие в случае его достаточной несущей способности, которое проверено расчетом.

В помещениях, где круглый год положительная температура, на глубину заложения фундамента влияет прочность грунта, глубина грунтовых вод. При благоприятных условиях минимальное расстояние между низом фундамента и планировочной отметкой у наружной стороны стены должно быть 0,5 м.

Если здание имеет перерывы в отоплении зимой и в пределах 2-х метров под печкой находятся грунты с водой: супеси, пылеватые и мелкие пески, суглинки, глины, глубину фундамента принимают больше расчетной глубины замерзания грунта. Для песков она составляет 1,8 м, для суглинков, глин — 1,6 м в средней полосе России.


1 — песчано-гравийная подушка 150–200 мм; 2 — бетонный фундамент; 3 — гидроизоляция 2 слоя рубероида; 4 — кирпичная кладка печи

Если бетонная смесь готовится самостоятельно, то потребуется на 1 м3 бетона:

  1. Цемент М400 — 325 кг.
  2. Песок средней крупности — 1300 кг.
  3. Щебень или гравий — 1300 кг.
  4. Вода — 205 л.

Важно! Ко всем ингредиентам предъявляются требования, соответствующие нормам СНиП и ГОСТ. Для бетонирования потребуется следующий инструмент:

Для бетонирования потребуется следующий инструмент:

  1. Лопата для укладки смеси.
  2. Мастерок для более мелких работ.
  3. Трамбовки самодельные или вибратор для уплотнения свежего бетона.
  4. Бетономешалка, либо емкость для приготовления бетонной смеси.
  5. Гладилка для выравнивания уложенного бетона.

В плотных неосыпающихся грунтах для укладки бетона можно не устанавливать опалубку. Яма роется по размерам фундамента. Он в плане превышает размер печи на 10 см по всему периметру. На грунтовое утрамбованное основание укладывается гравийная (щебеночная), песчано-гравийная либо песчаная утрамбованная подушка толщиной 15–20 см.

В осыпающихся грунтах необходима опалубка. Если печь устанавливается недалеко от стены, под который заложен сплошной ленточный фундамент, то бетонное основание печи должно отстоять от него на 5–10 см. Паз между ними заполняется утрамбованным песком. Лучше оба фундамента закладывать вместе, чтобы не ослабить конструкцию стены.

Для обеспечения прочности всего фундамента печи лучше смесь укладывать за один раз. Процесс укладки бетона проводится слоями с обязательным уплотнением трамбовками или глубинным вибратором.

Распалубку можно делать, если не будет опасности разрушения не набравшего достаточную прочность бетона. При температуре выше +5 °С это возможно спустя 1–2 недели.

С момента укладки свежего бетона ему нужно обеспечить нормальный режим твердения. Его утепляют при температуре ниже +5 °С и поливают, когда жарко и ветрено, минимум 3 раза в сутки.

Бетонирование фундамента заканчивается на отметке ниже отметки чистого пола на 15 см. Далее на поверхность основания печи укладывается 2 слоя гидроизоляции (рубероид).

Важные особенности конструкции

Из основных элементов выделяют:

  • Дымовую трубу (обязательно);
  • Отпускные и впускные каналы (не менее трех), иначе быстрый прогрев исключается;
  • Топку под полуметровые поленья;
  • Армированное основание (обязательно).

Важно знать! Сгорание газа (дыма) начинается в первом дымовом канале. Затем тепло одновременно поглощается стенками печи и по второму каналу возвращается к исходу – топке

Где уже во второй раз получает калории для перевала на третий.

Конструктивный перечень

В работу с печью сгодится кирпич керамический. Из него собираются следующие части конструкции:

  • Зольник;
  • Топка;
  • Система оборота дыма (змеевик);
  • Отсеки для чистки;
  • Дымоход;
  • Задвижка, регулирующая интенсивность тяги и сберегающая тепло.

С чего начинается постройка печи своими руками

Любая по типу печь, и даже голландка, начинает создаваться не с фундамента, а с годного к труду инструмента:

  • Мастерки;
  • Молотки каменщика;
  • Киянка;
  • Вёдра;
  • УШМ с насадкой по камню;
  • Сито (мелкая фракция);
  • Мел (для кладки).

Измерительные приспособления (рулетки, уровни, отвес).

Из материалов запасаем:

  • Глину;
  • Песок;
  • Качественный цемент;
  • Огнеупорный кирпич (рассчитывается с запасом);
  • Фурнитуру (дверки дляподдувал, топки, прочистки);
  • Колосниковую решетку (или колосники);
  • Асбестовый шнур;
  • От 200 печных кирпичей, запас приветствуется.

Всегда начинаем с базы

Начать в готовом помещении всегда проблемно. А вот позаботиться об армированном основании при заливке столбов или фундамента – это вариант подходящий.

Как бы ни сложилось, не должно быть связи между фундаментом дома и самой печью.

Кладка по указанным правилам и пунктам:

  1. Размечаем участок под будущую постройку, предварительно очистив от строительного и бытового мусора. Если печь встанет уже в готовом доме, то без демонтажа части пола не справиться.
  2. Фундамент для голландки, как и для любого другого типа, нужно рассчитать с запасом. Ориентир – это первый слой печи, поэтому от каждой стороны добавляем до 15 сантиметров.
  3. Перед заливкой нужно засыпать и утрамбовать средний слой песка в качестве песчаной подушки.
  4. Разводим в меру густой цементный раствор, компоновка 1 к 3. Полученную смесь выкладываем на утрамбованную песчаную подушку.
  5. Уже на этот слой идет сварка арматуры. Желательно выдержать шаг не менее 10 сантиметров.
  6. Готовую сетку заливаем тем же по консистенции раствором цемента.
  7. Итоговый штрих – на подсыхающий слой раствора просеиваем сухой цемент, а сверху закрываем сначала рубероидом, потом гидроизоляционным материалом.

Важно знать! Дополнительно гидроизоляцию разрешается просыпать песком, хватит слоя не более 5 сантиметров. И в процессе держим горизонт, иначе отвес покажет неприятные отклонения

Виды шведки

Существует несколько популярных видов шведской печи.

  • Печь в виде камина устроена таким образом, что варочная поверхность выходит на кухню, а декоративная часть с топкой и каминным порталом выходит в гостиную.
  • Шведка, оборудованная лежаком. Такая конструкция печи достаточно сложная, но в зимнее время она выполняет функцию очень уютной и теплой кровати.
  • Шведка, оснащенная варочной плитой и духовкой. Задняя часть такой печи обогревает комнату, а функциональная передняя часть располагается на кухне.

Выбор конструкции печи зависит от площади помещения и функциональных задач, которые она должна решать. Если печь необходима исключительно для приготовления пищи на даче и не предполагается обогрев дома зимой, то можно остановить свой выбор на компактной конструкции.

Шведка с одной плитой

Если же печь обустраивается в качестве основного отопительного прибора, то лучше выбирать модель, которая сможет прогреть сразу несколько комнат.

Следует сказать, что шведская конструкция печи является идеальным вариантом для небольшого загородного дома, в котором хозяева обитают не только в летний период.

Конечно, она подойдет и для небольшой дачи. Но шведка достаточно быстро отсыревает, а значит, требует постоянной эксплуатации. В противном случае, ее придется долго просушивать каждый раз перед тем, как ввести в эксплуатацию, а это значительно снижает ее экономичность.

При регулярном же использовании такая печь, оснащенная удобной варочной поверхностью и функциональным духовым шкафом, станет незаменимым помощником по хозяйству и подарит тепло и уют в доме.

Несколько секретов для самоделкиных

Отчасти потому, что кладка голландской печки достаточно проста, отчасти потому, что печники оценивают свои услуги довольно дорого, многие владельцы строящейся загородной недвижимости берут кладку печки в свои руки.

Информации о том, как сложить печку-голландку достаточно, но мы хотим поделиться с вами несколькими секретами мастерства от людей, которые, благодаря этому отопительному устройству, за несколько дней из новичков превратились в профи:

  • создайте чертеж (несмотря на простоту кладки, голландку «на глаз» выложить невозможно);
  • потренируйтесь в прямом смысле этого слова: вне дома из подготовленных для вашей будущей печки кирпичей выложите ее копию, не используя цементный раствор. Просто выложите ряды и критически осмотрите «конструктор» – возможно, в процессе работы нужно будет что-то подправить, где-то выровнять. Поэтому подправляйте и выравнивайте сейчас;
  • если созданный вами тренировочный вариант печи вас устраивает, пронумеруйте кирпичи по рядам – сэкономите время и силы в период основных работ.

Подготовительные работы перед сборкой печи

Перед установкой печи производят заливку фундамента и делают отверстия в межэтажных и чердачных перекрытиях.

Заливка фундамента

Если установка печки планируется на этапе строительства дома, то в месте её расположения заливается фундамент. По правилам, его не связывают с общим фундаментом дома, а закладывают отдельно. Это предотвращает нежелательные перекосы, которые могут возникнуть во время усадки. Возведение здания проводится одновременно с кладкой печи, при расположении несущих балок перекрытий учитывают высоту корпуса печки и дымохода.

Для печного оборудования заливают фундамент, не связанный с основным фундаментом дома

Если решение установить отопительный агрегат возникло в готовом доме, тщательно взвесьте и оцените работы, которые придётся провести. К наиболее существенным относятся подготовка фундамента и прокладка дымохода через чердачные или межэтажные перекрытия. Иногда целесообразнее вывести трубу через стену: у голландки есть такая возможность.

Подготовка фундамента проводится заблаговременно. Цементный раствор должен не менее 30 дней сохнуть и усаживаться. Только после этого начинается установка печи. В противном случае возможны деформации в процессе эксплуатации, что приводит к растрескиванию тонких стенок печки и нарушению герметичности дымохода. Чтобы избежать таких последствий, фундамент выливается в соответствии с правилами:

  • основанием фундамента служит плотный грунт, нельзя заливать бетон в почву вблизи грунтовых вод;

  • глубина котлована под заливку не должна быть меньше глубины промерзания почвы в этом регионе (как правило — 0,8–0,9м, за исключением районов Крайнего Севера);
  • бетонный раствор укладывают на устоявшуюся (в течение 2 суток) песчаную подушку, которая имеет глубину от 15 до 20 см и служит гидрокомпенсатором при дальнейшей эксплуатации;

  • внутри бетона располагают арматурную решётку с толщиной металлического прута от 5 мм;
  • линейные размеры фундамента на 15–20 см должны превышать габариты основания печи;
  • высота верхней плоскости не доходит до уровня пола на 2 кирпичных ряда.

Между основанием печи и гидроизоляцией прокладывается несколько слоёв базальтового картона, который служит теплоизолятором и препятствует уходу тепла печи в фундамент.

Базальтовый картон — недорогой, но эффективный материал для термоизоляции

Подготовка отверстий в перекрытиях между этажами и чердачным помещением

Отверстия вырезают с учётом противопожарных разделок и распушки, которые необходимо выстраивать в дымоходе при соприкосновении с горючими материалами. Особенно актуально это в деревянных домах. Рассчитывать местоположение трубы нужно так, чтобы она не пересекалась с несущими балками и другими конструктивными элементами дома. Отверстие в кровле делается в последнюю очередь, когда основная часть кладки выполнена.

Отверстие для дымохода готовится заранее, чтобы можно было вывешивать отвесы

Порядок вывода дымохода наружу может быть следующим:

  1. Снять кровлю в месте выхода трубы. Если крыша покрыта сплошным слоем материала, который нельзя разделить (например, профнастил, шифер и т. д.), при помощи измерений определить место выхода и размеры отверстия, а затем болгаркой или электролобзиком выпилить его.
  2. Установить перемычки для восстановления жёсткости повреждённого участка. Обычно это дополнительные поперечные стропила из деревянных брусков.
  3. Уложить и закрепить теплоизолирующий слой между дымоходом и крышей. Как правило, он состоит из асбестового листа или минеральных панелей.

Отверстие сделать с учётом того, что на выходе трубы обязательно должна быть выложена «выдра» — горизонтальное смещение кладки, защищающее чердачное пространство от проникновения воды.

Выдра расположена непосредственно на выходе трубы из крыши

После этого можно выводить кирпичную кладку над кровлей.

Нормы противопожарной безопасности для печных труб важно соблюдать при строительстве голландки

Обустройство фундамента

Несмотря на сравнительно небольшой как для кирпичной печи вес, голландка все равно нуждается в качественном и надежном основании. Отличный вариант – монолитная плита. Важный нюанс: фундамент должен быть армирован как по площади, так и по объему, т.е. вглубь. Размеры подобного основания должны быть не менее 1,2х1,2 м. Фундамент голландки нельзя связывать с основанием главного строения.


Как сделать фундамент


Фундамент под кирпичную печь

Порядок работы по обустройству фундамента следующий.

Первый шаг. Намечаем границы обустраиваемого основания.

Второй шаг. Роем котлован глубиной примерно 60 см.


Котлован для отливки фундамента

Третий шаг. Засыпаем дно котлована 15-сантиметровым слоем щебенки. Тщательно разравниваем и утрамбовываем засыпку.

Щебень

Четвертый шаг. Укладываем сетку из арматурных стержней. Рекомендованный размер ячеек такой сетки – 100-120 мм.

Котлован под фундамент с опалубкой и арматурой

Пятый шаг. В местах пересечения прутков устанавливаем вертикальную арматуру. Связываем все стыки элементов опорной системы проволокой.

Шестой шаг. Устанавливаем опалубку для заливки фундамента. Каждую стенку опалубки укрываем рубероидом либо обрабатываем смолой для гидроизоляции.

Седьмой шаг. Заливаем бетон.


Залитый бетон

Восьмой шаг. Производим «железнение» поверхности основания. Для этого посыпаем заливку небольшим количеством сухого цемента.

Даем фундаменту набрать прочность. Лучше оставить его на месяц, но многие мастера приступают к кладке уже через неделю. В этом моменте решение за вами.

Этапы изготовления круглой голландки

Фундамент

Как и в любой другой конструкции, чтобы печь голландка круглая была устойчивой и могла правильно функционировать, для начала необходимо изготовить фундамент:

  1. Для этого нужно выкопать углубление, в которое будет установлено основание для печи.
  2. Сначала проведите измерения и разберите напольное покрытие, заранее определившись с будущим местоположением системы.
  3. Выкопайте углубление и залейте в него цементный раствор такой консистенции: 1 ведро цемента, 3 ведра песка.
  4. Сверху на получившееся будущее основание нужно положить арматурную стяжку, чтобы фундамент лучше держал конструкцию голландки.
  5. Дайте просохнуть раствору 10-15 дней, перед началом работ по возведению печи.

Изготовление металлического кожуха

Устанавливать металлический кожух на голландскую печь было придумано в Российской Империи немецким конструктором Утенмарком, зачастую именно в честь него называют подобные системы – «утенмарковка».

Сегодня на рынке отопительных систем и товаров к ним существует широкий ассортимент уже готовых металлических кожухов для голландских печей. Продаются они готовыми размерами, поэтому если вы решили использовать «утенмарковку» приобретенную в магазине, то следует заранее сопоставить её с размерами печи. Выглядят готовые сборные металлические кожухи так:


Металлический кожух

Если же было решено изготовить кожух из металла своими руками, то в виде материала можно использовать обычный оцинкованный лист или кровельное железо:

Заготовки лучше подготовить к монтажу заранее, предварительно сделав отверстия для топки, задвижки, поддувала и дверки для прочистки

Важно понимать, что кладку формируют размеры кожуха, поэтому учтите это при его изготовлении. Заготовки для кожуха

Скрепляется лист железа в округлую формочку при помощи клепок, в крайнем случаем можно конструкцию сварить, если позволяет это сделать толщина металла.

Кладка и порядовка

Важной особенностью в кладке голландской печи, является порядок её рядов, не каждый мастер готов взяться за установку подобных конструкций, поэтому решение делать круглую голландскую печь своими руками является рискованным. Но если вы уверены в своих умениях, то важно использовать специально изобретенную порядовку данной конструкции


Внешний вид

В разрезе печь голландка круглая в кожухе выглядит так:


Схема круглой голландки в разрезе


Особенность кладки кирпичей

Монтаж кожуха производится одновременно с укладкой голландки. Участок системы до перекрытия топки кладут в пол кирпича – то есть первые три ряда. Затем при помощи отвеса и уровня устанавливается кожух – его первое, нижнее кольцо. Расстояние между стенкой футляра и кладкой заливается готовым полужидким глиняным раствором.

Теперь производится формирование топки, при этом важно соблюдать порядовку и перевязку, чтобы конструкция имела хорошую устойчивость и высокий КПД. Когда топка сформирована можно приступать к кладке последующих частей голландской системы


Первые ряды

Не смотря на кажущуюся простоту конструкции, главным здесь является порядовка системы, без неё каменщик не сможет установить всю систему правильно. Первые двенадцать рядов начинаются так, на схеме указаны размеры и вся порядовка голландки:


1-12 ряды

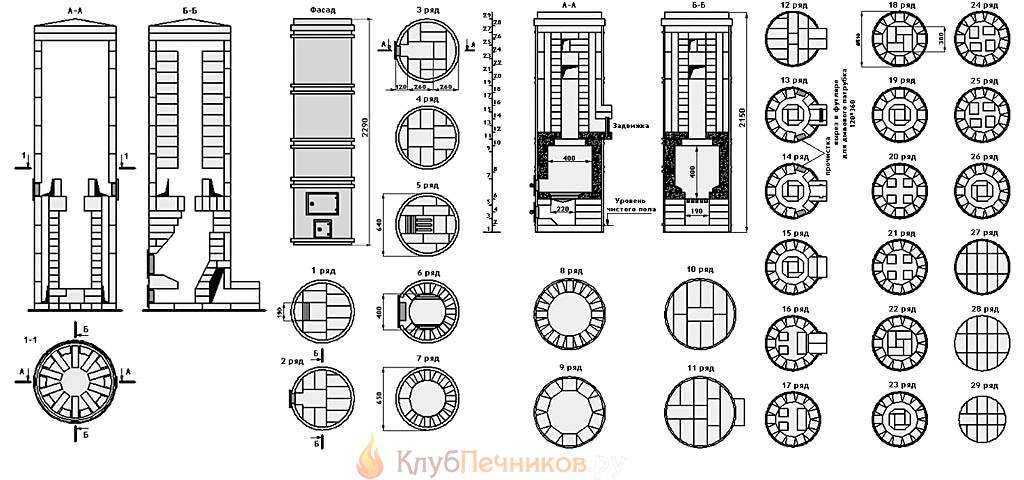

С 13 по 29 ряд и схема трубы изображены на следующей порядовке конструкции:


13-29 ряды


30-32 ряды

Обратите внимание, что если неправильно сложить один ряд, не говоря уже о большем количестве ошибок, то дым будет валить в дом, и система не сможет функционировать правильно

Первая тестовая топка печи

Важно произвести первую топку в соответствии с определенными правилами:

  • Производить тестовую протопку отопительной системы нужно после полного высыхания всей конструкции, в том числе кладочного и облицовочного раствора. Преждевременный тест печи может привести к растрескиванию конструкции, что ухудшит её технические характеристики и приведет к нарушениям в работе.
  • Первая топка производится с использованием 1/5 частью топлива. Сначала необходимо заложить щепку, стружку, а затем можно уже подкладывать поленья побольше. При этом все задвижки и заслонки должны быть открыты.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Если у вас установлен термометр, то следите чтобы температура в системе не достигла 600 градусов по Цельсию – проводить тестовую топку нужно осторожно, постоянно осматривая всю конструкцию на наличие повреждений в системе

Преимущества и недостатки

Положительные особенности голландских печей многочисленны, что делает их очень привлекательными в качестве отопителей в загородных домах:

  • Небольшие габариты, строение можно разместить в любом здании.
  • Не нужно делать сложных расчетов и расходовать большое количество материалов. Чтобы выложить обычную голландку, потребуется 650 камней (см. схему), а для малой русской печи необходимо 1300 шт.
  • В соответствии с предыдущим пунктом – вес строения будет небольшим и не требующим мощного основания в качестве опоры. Небольшого фундамента будет достаточно.
  • Несложная порядовка отопительных голландских печей и нетребовательность к материалам позволяет удешевить строительство.
  • На практике подобные печки быстро прогреваются и долго остывают.
  • Конструкцию можно трансформировать, разрабатывая новые разновидности голландских печей.

Не стоит забывать и о минусах, коих гораздо меньше:

  • низкий КПД (менее 50%);
  • нельзя после розжига дров в печке оставлять открытой заслонку, иначе тепло быстро улетит в трубу и голландка остынет;
  • не подходит для сжигания мелкой древесины, камышей, соломы и прочего легкого топлива.

Печь Грум-Гржимайло

Печь Грум-Гржимайло строится поясами; соответственно разбит на секции и ее кожух. Ряды выкладывают в кожух, как в опалубку, затем кожух наращивают, выкладывают следующий пояс и т.д. Кожух изготавливается из кровельного железа, но для самодельщика, даже очень опытного, представляет серьезную проблему: собранный пустой, до кладки, должен быть ровным и стоять устойчиво, иначе готовая печь может просто рухнуть. Варить кожух нельзя, уведет. В продаже есть готовые кожухи для круглых печей, они комплектуются колосниками, дверцами, вьюшками, задвижками, подробными порядовками и спецификациями с техпараметрами.

На рисунке – чертежи и порядовка печи Грум-Гржимайло. Колосниковая решетка условно не показана. Сужение хайла, в отличие от русской печи, может быть ступенчатым; здесь его роль попроще. Печь вверху греет сильнее, чем внизу (колпак!), поэтому ставить ее нужно в дальнем от окна углу. Также необходим фундамент с гидроизоляцией с учетом того, что верх первого ряда должен приходиться на уровень чистого пола.

Схема, чертеж и порядовка печи Грум-Гржимайло

А как же круглые голландки, облицованные изразцами? Их что, каким-то хитрым способом на сталь клеили? Нет, круглая изразцовая голландка – это кирпичная печь в кирпичном же футляре. Футляр можно выложить из лицевого кирпича на цементно-песчаном растворе, но тоже поясами. Для ровности используют разъемную скользящую опалубку из досок.

Футляр, ради плавности обвода и меньшего теплового сопротивления, кладут ложковыми кирпичами, поставленными стоймя

Это же даст меньшее уширение швов кнаружи, что важно с точки зрения тепловых деформаций. Но такой способ кладки, чтобы добиться приемлемой прочности, требует 100% перевязки швов по горизонтали и вертикали

Поэтому кладку ведут, строго чередуя цельные кирпичи с половинками; схождение цельных с цельными и половинок с половинками недопустимо.

Если такая кладка печи рассчитывается самостоятельно, помучиться с расчетом приходится изрядно: то кирпичи футляра слипаются, то тело печи или не помещается в футляр, или болтается в нем; максимально допустимая толщина шва между футляром и телом – полдюйма, 13 мм. Приходится 3-4 раза делать итерацию, пока все не сойдется.

Выложив 1-3 ряда футляра (для сложных поясов меньше, для развитых вверх – больше), дожидаются полного высыхания кладочного раствора. Затем, на снимая опалубку (ее лучше изнутри обшить полиэтиленом, чтобы не присохла), выкладывают соответствующий пояс тела печи на глине. По его полном застывании опалубку разбирают, передвигают вверх с напуском внизу, надежно подпирают, тщательно выверяя ровность и отвесность, и кладку продолжают.

Через две недели готовую печь можно штукатурить и облицовывать. Затем, еще через две недели – пробная протопка минимальной порцией высококачественного топлива. После нее – еще две пробных с увеличением загрузки топки до максимума, и только после этого печка готова к эксплуатации.

Голландка в России

В России с понятием «голландская печь» произошла путаница. Первоначально голландками называли и русские печи с отделкой изразцами на «иностранный манер». По принципу действия «русские голландки» строились не канальными, а колпаковыми. Русские печники, подчинившись указу Петра Первого строить печи по образцу голландских, скопировали голландку внешне, сохранив более подходящую для российских морозов, внутреннюю «начинку». В колпаковой печи горячие газы отдают тепло, задерживаясь под колпаком. КПД у такой отопительной конструкции выше, она менее требовательна к качеству топлива, медленнее остывает. Похожая внешне, но принципиально отличная внутри «русская голландка» перекочевала снова в Европу.

Круглая голландка тоже изобретение русских печников. Она выполняется с железным кожухом (футляром) в одну четвёртую кирпича, поэтому лёгкая, с хорошей теплоотдачей и дешёвая. Кожух для печки изготавливается из кровельного железа, без сварочных швов, иначе он может деформироваться. Готовые металлические кожухи для голландок есть в продаже.

Для отделанной изразцами круглой голландки выкладывается кирпичный футляр на песчано-цементном растворе. Это очень кропотливая работа, требующая точных расчётов и профессионального мастерства.

Устройство голландки

Схема и размеры классической голландской печи

Схема классической, изначальной голландской печи представлена на рисунке. Принцип ее действия прост: путь прохождения дымовых газов искусственно удлиняется, отчего они полнее отдают тепло телу печи. Никаких физико-химико-термодинамических тонкостей не предусмотрено, поэтому и нарушить что-то в дымообороте не проще, чем сломать топор.

Сложилась такая конструкция под влиянием специфических условий средневековых Нидерландов. Исконная голландка – отопительная печь для жилых помещений; готовили на камельке или очаге.

Во-первых, в Голландии всегда было тесно. Свои поля – польдеры – голландцам приходилось отвоевывать у моря. «Плясать от печки» голландцы не могли себе позволить; печку нужно было встроить в дом, который, в свою очередь, возводился сообразно доступному клочку земли. Требовалась конструкция простая, компактная и пластичная – первые голландки выкладывались по месту, а устоявшиеся конструкции выжили потом в результате естественного отбора.

Поэтому каноническая порядовка, как для русской печи, для голландки как таковая отсутствует. И ныне голландки зачастую разрабатываются под конкретные требования; для этого используются компьютерные программы. Благодаря простоте заложенных в голландку принципов ее теплотехнические свойства от этого меняются мало, лишь бы были выдержаны основные пропорции.

Во-вторых, климат Голландии, как и всей Западной Европы, формируется под влиянием Гольфстрима, и поэтому зимой весьма неровен: плюсовая оттепель может внезапно смениться суровым морозом. В целом зимы мягкие. Поэтому требовалась печь, способная быстро разогреваться от минимальной закладки топлива. Этого добились большим отношением площади извилистой внутренней поверхности к объему использованного материала. Но он также не мал, поэтому голландка сочетает в себе быструю прогреваемость с неплохой теплоемкостью.

В-третьих, налог на недвижимость домовладельцы платили «с дыма», с дымовой трубы. Чем больше дымоходов, тем больше и наклад на хозяйство. Именно поэтому и понадобился боковой выход дымовых газов, чтобы несколько или сразу много печей выводить на одну трубу. Тут возникает проблема совместимости печей, чтобы та, что топится сильнее, не заставила дымить прочие, вытеснив их выходы из дымохода. Но довольно сложный на вид лабиринт каналов на деле выложить не так уж сложно, а вот продуть обратно трудно. Это же обеспечило отсутствие задымления при задувании в трубу, что в приморской Голландии не редкость.

Наконец, из-за той же тесноты городские голландские дома тянулись в высоту. 5-6-ти эажное строение в XIV-XV вв. в Голландии не было удивительным. Но бетонных перекрытий тогда не было, поэтому печь должна была быть легкой и, следовательно, мало материалоемкой. В целом голландская печь приобрела некоторые свойства коробчатых сотовых конструкций, в том числе и прочность, во времена, когда и понятия такого не было.

А вот приспосабливать печь к бросовому топливу не было нужды. Голландцы никогда не были бедной нацией. Селедка, треска, камбала, высококачественные продукты животноводства, морская торговля – и в захудалых на вид рыбачьих домишках в шкафу обязательно хранился увесистый мешочек золотых гульденов. А рядом были богатые угольные залежи севера Франции и Германии.

И что же получилось у голландцев в результате их, тогда еще интуитивных, изысков? Давайте посмотрим.

После кладки

Сушка

Сушка отопительного прибора из кирпича входит в число обязательных мероприятий, которые проводятся до начала активного эксплуатирования прибора. Сушат печь в два этапа:

  • в естественных условиях. Период такого вида сушки печи после завершения кладочных работ составляет примерно 6 — 8 дней. В это время должны быть открыты все дверцы и задвижки, обеспечивающие естественную циркуляцию воздушного потока, который проходя по каналам прибора, выводит влажные пары через дымовую трубу на улицу. Таким образом обеспечивается только сушка поверхности кладочных слоёв,
  • принудительная сушка. Её проводят с помощью сухих мелких дров ежедневно в течение недели в тёплое время года. В осенне-зимний сезон время для проведения принудительной сушки нужно продлить на 1 — 2 недели.

Об окончании сушки может сигнализировать отсутствие продуктов конденсации на дверцах и задвижках закрытого прибора.

Отделка и облицовка

Устройство финишной отделки печи голландки можно выполнить разными способами: покрыть слоем декоративной штукатурки и побелить, облицевать кафелем, изразцами или плоским камнем.

Мнение экспертаПавел КругловПечник с 25-летним стажемВ целях повышения пожаробезопасности, на напольное покрытие перед поддувальной дверцей обязательно кладут теплоизолирующий материал, и покрывают его сверху листовой сталью, ширина которой должна быть минимум 0,6 м.

Первая тестовая топка

Когда все части печи и дымоход полностью высохли, нужно провести тестовую топку печи.

Основные моменты:

  • Кратковременный розжиг лучше провести поздним вечером, когда температура на улице будет ниже, чем внутри помещения. Закладка топлива при первой топке должна быть минимальной. Если розжиг был успешным, нужно добавить немного сырых дров, которые больше дымят.
  • Если дымоход достаточной высоты, хорошо изолирован, то дым не проникнет в помещение. Если складывается обратная ситуация, то нужно проверить каналы на предмет неточности монтажа и повреждений.
  • Последний этап первой топки — это максимальный разогрев агрегата в течение нескольких часов.  В этот период проверяют, нет появились ли трещины в швах на лицевой плоскости прибора.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
