Печь лежанка своими руками – как сделать правильно

Устройство печи: расположение лежанки

В старину лежанка располагалась в самой верхней части печи, на нее приходилось подниматься по лестнице. Позднее конструкция изменилась: лежанку расположили на высоте 0,7-1 м от пола, она стала представлять собой пристройку к корпусу. Одновременно с этим, была придумана система свободного движения газов (технология Подгорникова). Такое устройство увеличило КПД конструкции, позволило обогревать весь дом, а не только комнату и смежное помещение.

Размеры агрегата

Выгодное местоположение печки — в углу комнаты у входа. Так она занимает меньше всего полезной площади. Стандартные размеры такого агрегата следующие:

Высота измеряется до лежанки, поэтому этот параметр имеет такой диапазон. По принципу СДГ (свободного движения газов) устройство агрегата имеет отличия от стандартного:

  • колпак объединен с топливником;
  • лежанка является продолжением нижнего колпака.

Русская печь с лежанкой своими руками

Во многих известных нам с детства сказках фигурирует русская печь, на которой отдыхают, пекут хлеб и готовят пищу, излечивают болезни дыхательной системы, опорно-двигательного аппарата. И эти функции – вовсе не пустые россказни. Кирпич превосходно аккумулирует тепло, равномерно распределяя его, поэтому на лежанке всегда тепло и комфортно.

Русская печь красива и многофункциональна. На лежанке (горизонтальное перекрытие верха русской печи) не только хорошо релаксировать, она пригодна для сушки одежды, обуви, трав и фруктов, особенно это становится актуально осенью, в период дождей и заготовки запасов на зиму.

Иногда лежанку (полати) делали двухъярусными. На нижней полке обустраивались взрослые, а на верхней, там, где теплый воздух создавал атмосферу уюта, укладывали детей. В самой печи получаются безумно вкусные хлеб и различная снедь, которую жарили, варили или томили. Народные умельцы приспосабливали русскую печь под обжиг глиняных игрушек и посуды. Самое интересное использование крупногабаритных печей – вместо бани. В топку ставили чан с водой, дно тщательно чистили, выстилали соломой и затем совершали гигиенические процедуры.

В настоящее время печи с лежанкой строят как в дачных домиках, так и в коттеджах. Но если раньше, чтобы забраться на лежанку, приходилось пользоваться приставной лестницей, то теперь конструкция печи модернизирована и лежанку располагают на высоте около одного метра от уровня пола. Это особенно актуально в семьях с детьми и пожилыми людьми.

В модернизированных конструкциях печи обустраивают красивые камины. А внешне отделку производят декоративным рельефным кафелем – изразцами, превращая печи в настоящее сокровище.

Подытожим плюсы и минусы печи с лежанкой.

  • — высокий КПД;
  • — хорошая аккумуляция тепла и равномерная теплоотдача;
  • — простота эксплуатации;
  • — безопасность;
  • — большой срок службы – до 30 лет и более;
  • — терапевтический эффект;
  • — при правильном расположении печь с лежанкой занимает не много места и позволяет отапливать несколько комнат одновременно;
  • — печь после нагревания хорошо сохраняет тепло;
  • — печь с лежанкой эстетично вписывается в любой интерьер.
  • Недостатки:
  • — кладка требует умения и профессионализма;
  • — твердое топливо, используемое в русской печи, — причина появления мусора в доме, занимает место, отнимает время на его заготовку (рубка дров);
  • — большой расход топлива;
  • — у классической конструкции были теплыми только верхняя и средняя части, при этом нижняя часть печи оставалась холодной, что потребовало модернизации и усовершенствования модели печи с лежанкой.

Печь с лежанкой своими руками: чертежи и видео

Печь с лежанкой в своем уникальном сочетании обогрева помещения и приготовления пищи придаст необыкновенный дух русских традиций. Печь работает на дровах, ее часто устанавливают в загородных домах и на дачах.

По своей конструкции печь с лежанкой, в основном, бывает нескольких видов: традиционная русская, теплушка, печь Кузнецова. В строении всех этих моделей выделяются такие элементы:

  • лежанка;
  • печь для отопления;
  • варочная поверхность;
  • духовка;
  • зольник;
  • дровник;
  • место для кухонной утвари.

Процесс формирования

Такую конструкцию можно сделать своими руками, используя подготовленные чертежи. В качестве материала используется огнестойкий керамический кирпич высокой пробы. Все чертежи и схемы выполняются заранее. Выполнив порядовку, можно определить требуемое количество кирпичей. Как разработать план строительства печки – предлагаем посмотреть в представленном видео.

Фундамент и основа

Смесь для раствора можно купить готовую в мешках или замесить своими руками из цемента, песка и глины. В соответствии с конструкцией, заранее приобретают чугунные плиту для варки, дверки для топки, задвижки, колосник.

Как и все печи, агрегат требует отдельного фундамента, ведь общий вес достигает 10 тонн. Его можно сделать своими руками, проведя расчет глубины котлована, при условии, что  каждые 5 см. соответствуют 1 тонне веса, а площадь фундамента должна быть на 15 процентов больше основания печи. На дно ямы насыпают слой песка, утрамбовывают его, накрывают слем щебня, устанавливают арматуру и заливают бетоном ниже уровня пола. Застывание фундамента требует не менее двух недель, после чего делается гидроизоляция для предотвращения попадания влаги в печь. Наглядный пример создания фундамента в видео инструкции.

Опираясь на разработанную порядовку, сначала выкладывается основа печки. Она должна быть из нескольких рядов кирпича, горизонтально выравненных, с прямыми углами. Расстояние от кладки до стены должно быть не менее 15 см. В следующем ряду закладывается поддувало и воздуховоды.

Основные элементы конструкции

За счет змеевидного извилистого воздуховода прогретый в топке воздух поднимается, проходит через все тело печи и нагревает лежанку. На восьмом-девятом ряду делают перекрытие на лежанке и топке. Затем докладываются ряды для духового шкафа и варочной поверхности, а также ряд, отделяющий варочную поверхность от стены. После этого выкладываются перемычки. Над духовым шкафом применяется простая или фигурная кладка (аркой, клином), а над кожухом плиты используются металлические уголки, делается декоративная полочка.

Следующие ряды объединяют все дымоходы в один, а на стенках делаются окошки, рядом с духовкой — «летник», для поддержания горения в теплое время года, а расположенные выше – для более сильного отопления помещения в холодное время года. Труба выкладывается выше, имеет квадратное сечение, лучший размер кладки 2,5 кирпича. Перекрытия, через которые проходит дымовая труба, изолируются базальтовыми плитами в несколько слоев.

Завершение работы

Внешнюю часть дымохода лучше выкладывать из силикатного кирпича, он более стойкий к колебаниям температур и атмосферным осадкам. После того как дымоход построен, устанавливается вся чугунная и иная фурнитура. Для точности работы каждый слой кирпича сверяется с чертежами порядовки, которую можно повесить вблизи стройки. Пример создания простой печи с лежанкой представлен на видео.

Если планируется простая кирпичная кладка, то достаточно будет просто очистить поверхность печи жесткой щеткой и выровнять швы. Кирпичную печь можно покрасить термостойкой краской в нужный цвет и добавить русских традиционных орнаментов и рисунков, выполненных своими руками.

Печь с лежанкой, украшенная изразцами, имеет очень богатый вид и станет главным украшением дома. Стоимость такой отделки зависит от качества плитки. Помимо декоративной функции изразцы хорошо удерживают тепло, и ухаживать за ними легче, чем за другими покрытиями.

Печь обладает высоким уровнем КПД (до 60 процентов), она равномерно прогревает одно или несколько помещений, безопасна в эксплуатации, имеет долгий срок службы, производит оздоровительный эффект.

Приступая к работе, необходимо оценить свои силы, ведь строительство печки с лежанкой обходится недешево. Хороший домашний мастер может проделать много этапов в строительстве своими руками, но профессиональный печник скорректирует работу или, основываясь на своем опыте, поможет исправить допущенные ошибки.

Шаг 1 – готовим материал, и рабочее место

Особенностью любой печи является то, что она кладется из керамического кирпича высокой пробы (не ниже М-250). Для нашей печи их нужно будет 2500 штук. Фурнитуру лучше взять чугунную, цельно литую (одна из самых надежных – финская марки CVT). Для замеса раствора применяем готовую печную смесь, фасованную в мешки, которую можно купить в любом строительном магазине.
Выложить печь своими руками – это достаточно грязный процесс. Поэтому при подготовке рабочего места огораживаем место работ от остального дома полиэтиленовой пленкой.

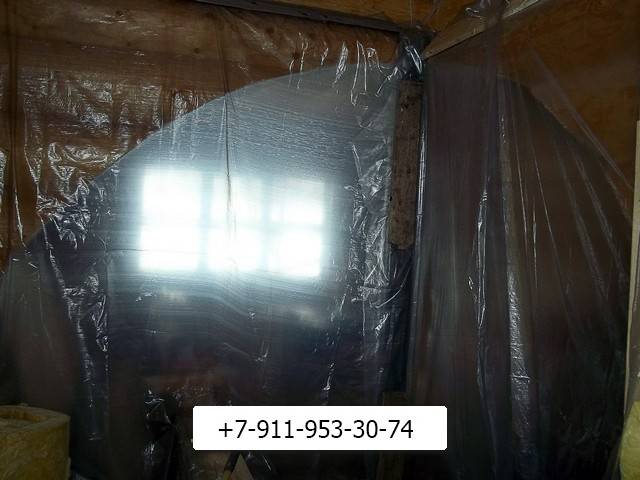

Все проходы к месту, где кладется печь, огораживаются пленкой.

До кладки печи необходимо залить надежный фундамент. Общая масса печи около 10 тонн. Это серьезная нагрузка на грунт. Особенно если почва в вашей местности глинистая, то очевидно, что сезонные колебания будут очень значительны. Обычно заливают фундамент из пропорции толщины – 1 тонна печи – соответствуют 5 см. армированной бетонной подушки. При этом площадь фундамента печи должна быть на 15% больше основной площади цоколя печи.

Заливка фундамента под печь осуществляется таким образом, что верхний край фундамента ниже уровня пола на 5-6 см. Перед кладкой печи необходимо, чтобы фундамента выстоялся не менее двух недель, идеальный вариант, если он устаивается не менее месяца.

До кладки печи необходимо выложить гидроизоляцию во избежание поднятия грунтовых вод в тело печи.

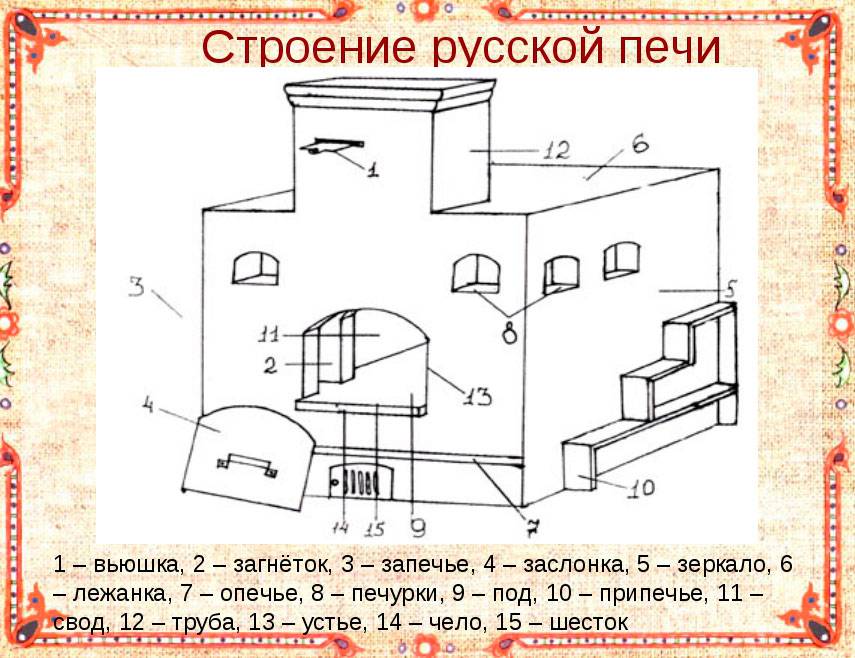

Устройство русской печи

  • Основные элементы, без которых устройство русской печи немыслимо:

фундамент (опечье);
варочная камера, она же топка, еще называемая горнилом или топливником. Расположена под лежанкой. Воздух для горения дров поступает через зев, а после нагревания направляется к перетрубью, после чего — в дымоход для удаления на улицу;
щеки — передняя стенка топки;
устье — промежуток между щеками топки для сообщения топки с дымовой трубой и отапливаемым помещением;

Также немаловажная роль устья — закладка посуды и дров в топку (горнило).

  • свод — самый верхний слой топки. Во время эксплуатации подвергается интенсивному нагреву, поэтому склонен к образованию щербин от раскаливания. Сюда необходимо привлечь наиболее жаропрочные и теплоемкие материалы;
  • под — дно варочной камеры (горнила). Имеет небольшой уклон к входу в топку, чтобы пользователю было легче задвигать и выдвигать тяжелую посуду с едой. Устанавливается непосредственно на подспыпку свода. Обеспечивает прочность кирпичей, стесанного на конус по цилиндрической поверхности;

Рекомендуется хорошенько зашлифовать верхнюю поверхность пода, чтобы максимально упростить передвижение тяжелых чугунков и других емкостей с пищей.

  • подпечек (подпечье) внутри опечья под подом. Элемент предназначен для хранения и подсушивания дров;
  • варочная плита. Самостоятельная поверхность, основа которой — чаще всего чугунная, а иногда и стальная деталь. Расположена на подпечке;
  • шесток — площадка перед входом в горнило. Именно здесь размещается плита, если она в модели предусмотрена;
  • «корыто» или полуциркуляционный свод — покрывает подпечек. На корыте рассыпается материал, способны удерживать тепло (кирпичная крошка, песок, камешки);
  • палати (в некоторых регионах говорят «полати») или перекрыша. Данный элемент также называется лежанкой — местом, где укладываются спать люди. В классических моделях расположена строго за дымоходом, в некоторых более современных — перемещена в любую боковую сторону. Именно на этом уровне порядовка завершается самым верхним слоем кирпича;
  • хайло — дымоотводящее отверстие над шестком перед устьем. Представляет собой раструб, расширяющийся книзу. Во время работы печи туда уходит дым от сгорающих дров.

Более сложные проекты могут включать в себе еще ряд элементов — для улучшения теплоотдачи. для задержки тепла, для размещения остывающей готовой еды и холодной чистой посуды. Чем выше требования пользователя, тем сложнее схема печи, ее устройство и кладка кирпичей.

Значительным элементом конструкции печи является дымоход. Как правильно его выбрать и установить читайте в этой статье. а инструкцию по уходу за ним, включающую чистку, найдёте здесь: http://gidpopechkam.ru/materialy-dlya-pechi/kak-pochistit-dymoxod.html

Классическая конструкция

Топливная камера (топка) — основной элемент традиционной кирпичной печи. Она соединяется с системой внутренних каналов и дымоходом, через который наружу выходят горячие газы и дым. Часто ставят готовые чугунные топки с глухой дверью или каминные с панорамными стеклами. Это имеет смысл, так как сокращает срок и трудозатраты на выкладку очага, существенно продлевает срок службы, увеличивает КПД и улучшает внешний вид готовой конструкции.

Русская печь с лежанкой из кирпича

Поддувало — оно находится под топкой и отделено решеткой. В него ссыпается зола и пепел. Из названия понятно, что через этот отсек в очаг попадает воздух, обеспечивая тягу.

Духовка и варочная панель, каминные камеры — дополнительные элементы разных форм, размеров и материалов. Может присутствовать бак для воды и прочие полезные для хозяйства дополнения, не нарушающие функциональности печки.

Очистительные каналы с окошками предназначены для того, чтобы удалять из дымохода сажу и копоть. Если этого не делать, то проходы со временем забьются совсем, и печка не будет работать.

Дымоходные каналы соединяют топку с трубой и пронизывают все тело печи. Имеют сложную конфигурацию и длину в зависимости от модели агрегата. Воздух и газы, двигающиеся по каналам, отдают свое тепло кирпичу, а тот обогревает помещение. В русской печи дымоходный канал всего один.

В этом видео вы узнаете как сделать печь из кирпича с лежанкой:

Тело печи — это все остальное, что выложено из кирпича. Лежанка — это тоже часть тела печки.

Смотреть так же: как выложить печь своими руками.

В старину лежаки устраивали прямо под потолком, возле трубы. Такая локализация сохраняет максимум тепла, но без лестницы туда не забраться. Были и варианты в несколько ярусов — для детей и взрослых.

Различается в таких печах и расположение топок. Камера может быть только одна (под основной конструкцией) или две — основная и под лежанкой.

Кирпичную печь с лежанкой вполне по силам сложить самому, если соблюдать советы опытных каменщиков и делать все строго по схеме. Чертежи печи-лежанки своими руками называют порядовкой.

Продолжая традиции

Традиционная печь с лежанкой из кирпича — это сложный отопительный прибор с элементом для отдыха или использования в хозяйстве — лежаком.

Такая современная печь  разнообразит ваш интерьер

Польза лежанки:

  1. Отдых и согревание. После прогулок на холодном воздухе зимой такая теплая «кровать» деликатно восстановит температуру тела, устранит озноб, предотвратит простудные заболевания.
  2. Здоровье. Тепло, исходящее от кирпичей, расслабляет мышцы, благотворно действует на опорно-двигательный аппарат, успокаивает нервную систему. Релаксирующее действие невозможно переоценить. Еще предки использовали очаг с лежанкой в оздоровительных целях. На ней лечили все известные болезни — от простуд до радикулита.
  3. Сушение ягод, трав, грибов. Лежак обеспечивает медленную отдачу тепла, благодаря чему припасы теряют влагу постепенно, сохраняя максимум полезных свойств.
  4. Повышение КПД. Дополнительный конструктивный элемент в виде лежака нагревается от печи и медленно отдает помещению дополнительное тепло.

Заготовка материалов

Чтобы построить русскую печь с плитой и лежанкой, нужен качественный полнотелый керамический кирпич без сколов и трещин. Количество – не менее 2000 штук без учета возведения трубы, раствора потребуется порядка 100 ведер. Качество последнего не должно вызывать ни малейших сомнений, поэтому лучше всего приобрести готовую строительную смесь в торговой сети, глина из ближайшего оврага точно не подойдет. Кроме этого, необходимы такие элементы и фурнитура:

  • плита чугунная на 2 конфорки;
  • дверца для топки 140 х 250 мм;
  • дверца для поддувала 130 х 130 мм;
  • решетка колосниковая 260 х 280 мм;
  • задвижка с отверстием 260 х 240 мм – 2 шт;
  • вьюшка с отверстием 220 мм;
  • стальной бак для воды 400 х 260 х 280 мм;
  • угловая, полосовая и кровельная сталь.

Застелив фундаментную плиту слоем тепловой и гидроизоляции (можно использовать стальной лист, базальтовый картон и так далее), начинают возведение печи. При работе используется такая схема кладки: подготовленный кирпич опускается в ведро с водой, затем на основание наносится мастерком или рукой слой раствора и на него кладется кирпич из ведра. Далее, двигая его в разные стороны, кирпич притирают, а потом с силой придавливают. Лишний раствор, выбивающийся наружу, удаляют мастерком.

Во время кладки следует постоянно проверять горизонталь, вертикаль и точность выполнения углов. Не забываем измерять и диагонали прямоугольника, они должны быть равными. Здесь применяются такие инструменты:

Для выполнения правильной кладки неопытному печнику поможет схема и порядовка русской печи. Ниже представлены чертежи и разрезы печки с лежанкой и порядовые схемы укладки и размещения фурнитуры.

Важно! Раствор для скрепления конструкции применяется везде, кроме пода. Там кирпичи плотно подгоняются один к одному так, чтобы не было перепадов

Советы по возведению и работе печи

  • Непременным элементом русской печи являются заслонки, обеспечивающие ей работу в зимний и летний периоды.
  • В силу нестойкости к высокой температуре в кладке печи не используются цементные растворы. Кирпичи кладутся на раствор из глины.
  • Дверцы сажаются на проволоку, монтируемую в процессе кирпичной кладки и заворачивающуюся на концах.
  • Под лежанкой создаются именно колпаки, дольше поддерживающие температуру горизонтальной поверхности. Она создаётся на высоте около 90 см от пола.
  • В возведении русской печки используется только огнеупорный кирпич, гарантирующий её долговременность и прочность.

Печь с лежанкой своими руками

Русской печкой в деревенском доме уже нельзя было пользоваться: топить её стало просто опасно. Решили старую печь разобрать и сделать новую — поменьше, но обязательно с тёплой лежанкой на уровне, удобном для пожилого человека. Евгений Гудков, печных дел мастер, рассказывает о постройке этого очага.

В прошлом году, буквально в последние дни осени ко мне обратился один из родственников с просьбой помочь. Его мама на зиму переезжала к нему в город, поскольку русской печкой в деревенском доме пользоваться было нельзя. А матушку тянуло в родной дом, где всегда можно забраться на тёплую печь. Надо было либо ремонтировать старую русскую печку, либо сооружать новую.

Поиск решенияКонечно, раньше печь использовалась в основном для приготовления пищи. А тёплые свод и стены топочно-ва-рочной камеры обогревали кухню. Как известно, на русской печи в морозные дни поверх свода можно и полежать, чтобы погреться.

Надо было сделать новую печь, у которой тоже имелась бы лежанка, только расположенная ниже, чем в старом варианте. Однако устроить лежак нужной площади ниже уровня варочной плиты нам вряд ли удалось бы. Мы могли сделать его на высоте в 13 рядов кирпича, а преодолеть две ступени, чтобы подняться на такой подиум, вполне возможно даже в преклонном возрасте.

Почему я говорю об этом? Печи, сложенные из того кирпича, и по сей день служат источниками тепла. Поэтому при разборке старой печи мы старались сохранить для повторного использования сохранившиеся кирпичи прежней кладки: те, что были обращены в топочную камеру, практически разрушились.

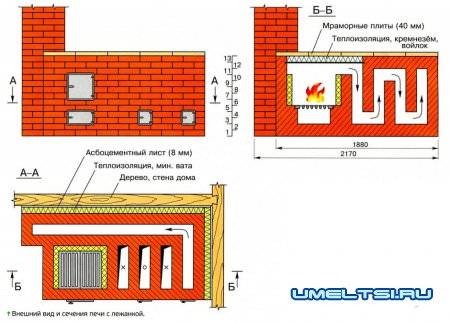

Фундаментом служили несколько столбиков из дубовых бревен, поверх которых были уложены доски — тоже из дуба. В качестве теплоизоляции и защиты стены дома от перегрева печи была применена засыпка из известнякового щебня. Но брёвна, доски и засыпку мы не использовали, основание печи сделали новое.

Фундамент для новой печиНовое основание печи мы сделали железобетонным. Убрали грунт на глубину 30 см, устроили песчано-гравийную подсыпку и залили в опалубку бетон с применением арматуры из прутьев 0 12 мм. После укладки гидроизоляции и защиты стен асбоцементными листами приступили к кладке печи.

Новая печьДля кладки использовали кирпич, отсортированный при разборке старой печи. Топливник зафутеровали шамотным кирпичом, приготовленным заранее, как и глиняно-песчаный раствор.

Наша новая печь похожа на кухонный очаг, внешним видом напоминающий отопительно-варочную печь. Перекрытием топливника служит чугунная двухконфорочная панель, установленная на 12-м ряду (всего лежак — из 13 рядов).

Все дверки — поддувальные, прочистные, топочные — установлены с использованием керамического шнура и проволоки. В каждом ряду в горизонтальные швы уложены полоски из кладочной стальной сетки. Практический опыт убедил меня в целесообразности её использования для уменьшения трещин в кладке при нагреве печи — особенно в районе топливника.

Поверх чугунной панели выстелили слой кремнезёмистого войлока, просыпали песком и уложили мраморные плиты толщиной 40 мм (по настоятельной просьбе заказчика). Облицовку горизонтальной поверхности печи сделали из напольной клинкерной плитки.

Уличную трубу оставили прежней -асбоцементной с внутренней вставкой из металлической диаметром 150 мм. Пробная контрольная топка показала прекрасную тягу. Для придания лучшего внешнего вида печь и трубу в помещении затёрли и побелили известью.

Через два дня после обшивки стен кухни вагонкой и просушки кладки хозяйка уже самостоятельно топила печь — и я видел улыбку на её лице. А что может быть лучшей благодарностью для мастера за выполненную работу?

Печь с лежанкой

«Дом» №7-2015 Е.Гудков

Изготовление фундамента

Любое строительство тяжелого сооружения, всегда начинается с заливки фундамента. Но если дом уже построен, то основание придется создавать в уже рабочем здании. Но при любых обстоятельствах, фундамент дома не должен быть связан с печной конструкцией. От того, насколько большую печь вы задумали сложить, зависит глубина залегания основания. Чем массивнее, тем глубже.

Создание подушки

Прежде чем начать заливать фундамент, необходимо выполнить подготовительные работы. Сначала проводятся разметочные работы. Затем вырывается котлован определенной глубины. Его дно тщательно утрамбовывают. В готовый котлован засыпается песок, немного смоченный водой. Полученный слой также хорошо трамбуют. После уплотнения, толщина получившейся песчаной подушки должна достигать 100–200 мм.

Затем песчаный слой закрывают щебнем. Должен получиться 150 мм слой. Созданная каменная подложка также тщательно утрамбовывается.

Строим опалубку

Чтобы можно было начать заливать раствор, проводится строительство и монтаж опалубки. Боковые стенки изготавливаются из любых деревянных реек. Образовавшиеся зазоры закрываются полиэтиленовой пленкой, которая укрывает опалубку и крепится степлером.

Такую пленку прекрасно заменяет обыкновенный рубероид. Чтобы он не сдвигался, его прибивают скобами. Опалубочная конструкция должна быть поднята над поверхностью почвы, и достигать высоты фундамента. Разрешается выполнять установку опалубки по самому краю котлована.

Заливка бетонного раствора

После установки опалубки, фундамент заливается грубым раствором. В его состав входит:

Толщина заливочного слоя должна превышать 150 мм. После заливки первого слоя, в него вставляются прутья арматуры. Такая вертикальная конструкция будет связующей деталью, при заливке другого цементного раствора.

Легкая бетонная смесь

Вставленную арматуру заливают другим, более легким бетоном. Его слой должен достигать уровня грунта. Полученную смесь тщательно равняют и выжидают несколько часов.

Когда произойдет небольшое отвердение, на поверхность кладется стальная армирующая сетка. Она также заливается бетонной смесью, на толщину опалубочных реек. Полученную стяжку выравнивают и дают высохнуть в течение 28 дней.

Гидроизолирующая поверхность

После полного высыхания стяжки, снимается опалубка. Основа покрывается гидроизоляционным слоем, состоящим из проклеенных слоев рубероида. Только после такой подготовки, можно начать укладку стен печки.

Характерные особенности печки

Конструкцию придумали жители скандинавских стран более ста лет назад, но даже в наши дни ею не прекращают пользоваться.

Печку чаще всего размещают в простенках. Она имеет:

  • оборудованную варочную поверхность;
  • одну или две духовки;
  • отапливаемую лежанку.

Печку с лежанкой лучше всего разместить между жилыми помещениями и кухней. Чаще всего, площадь кухни не позволяет полноценно сделать печку, поэтому в ней присутствуют только духовка и варочная панель (ВП). Но кухня от этого ничего не теряет, поскольку при готовке пищи шведка успевает ее прогреть.


Шведка с лежанкой

Из чего состоит печка

Шведку не зря считают компактной. Из топки до трубы газы двигаются по канальному дымоходу. Теплообмен происходит в колпаках.

К конструктивным особенностям Шведки относят:

  1. Большую духовку. Ее лучше делать из чугуна. Духовой шкаф рассчитан больше для обогрева комнаты, но в нем можно выпекать хлеб. Поскольку в печке имеется колпак, при химическом пиролизе дров тепловая энергия выделяется в большом объеме. Она сразу подходит к стенкам духовки, расположенной рядом. При широко распахнутых дверях духовки вы уже через пять минут ощутите сильный горячий поток, поступающий снизу.
  2. Верхнюю нишу, на которой можно сушить зимнюю обувь и одежду. Полностью мокрые вещи высохнут за пять часов. Ее обогревает первый и вторичный жар, поэтому она остается теплой даже после того, как прекратить топку.
  3. Нижнюю нишу. Является углублением прямо на варочной плитой. Своеобразный термос. Вы можете поставить здесь горячий ужин, и он не остынет до самого утра.

Задняя часть печи располагается в смежной комнате. К ней можно приделать камин или лежанку. Традиционный размер лежанки – 180 сантиметров длина и 65-70 сантиметров ширина.

Плюсы и минусы

Перечень преимуществ печки представлен:

  • небольшими размерами;
  • многофункциональностью: печка подходит для готовки пищи, обогрева дома и для высушивания влажных вещей;
  • высоким коэффициентом теплоотдачи и КПД;
  • возможностью пристроить дополнительные элементы (лежанку);
  • несложной кладкой: вам нужно просто следовать пошаговой инструкции;
  • высокой эстетичностью: печка может стать украшением любого интерьера;
  • наличием летнего и зимнего режима;
  • быстрым разогревом;
  • возможностью перерабатывать любой твердый отопительный материал;
  • отсутствием необходимости частого техобслуживания: при правильной эксплуатации печка не доставляет ни каких хлопот.

К недостаткам плиты относят:

  • при работе должны использоваться только качественные материалы;
  • для кладки подходит исключительно шамотная глина;


Шамотная глина

  • дверцу топочной камеры (ТК) нужно изготавливать только с литого чугуна, поскольку другой материал не выдержит сильных тепловых нагрузок;
  • не подходит только для сезонного использования: если печкой пользоваться редко, она начнет сыреть и разрушаться.

Но если вы будете пользоваться ею постоянно, то более удачной отопительной системы вам не найти.

Фундамент

Как и любая другая кирпичная конструкция, отопительная печь с лежанкой и варочной плитой требует сооружения собственного фундамента. Ее суммарный вес составит 3-8 тонн; соответственно об опоре на балки или лаги речь идти не может.

Традиционно заливается армированная бетонная плита размерами несколько больше будущей печи.

Порядок действий примерно такой:

Роется яма глубиной 0,8-1 метр. Будущий фундамент печи не должен вплотную прилегать к фундаменту дома: нужен зазор как минимум в 5 сантиметров. Дно выравнивается строго по уровню.

Точная глубина зависит от типа грунта

Важно, чтобы котлован был глубже точки промерзания

  • Дно засыпается песком слоем не меньше 10 см и проливается большим количеством воды. Песок должен осесть и утрамбоваться.
  • Насыпается слой щебня в 10-15 см и опять-таки утрамбовывается.
  • Укладывается армирующий каркас. Сетки недостаточно: вспомните про массу печи. Каркас должен быть рассчитан на толщину бетона не менее чем в 30 сантиметров и делается с вертикальными стойками и двумя уровнями горизонтального армирования. Арматура не варится, а вяжется проволокой.
  • Затем фундамент заливается. Его верх должен быть несколько ниже уровня чистового пола.
  • Готовый фундамент гидроизолируем двумя слоями рубероида и выкладываем поверх два слоя кирпича, которые послужат основанием печи.

Гидроизоляция между бетоном и кирпичом обязательна.
