Как сделать печь на отработанном масле своими руками

Как сделать своими руками: чертеж

Печи на отработанном масле известны своей доступностью — сделать прибор не составит труда человеку, имеющему навыки сварки. Чтобы выбрать схему изготовления, предварительно рассчитывают размеры помещения — для небольшого гаража или мастерской достаточно будет компактного агрегата простой схемы. Если устройство должно выполнять добавочные функции, например, использоваться для нагрева воды, лучше выбрать схему с поддувалом. Капельная подача топлива сделает любой тип печи безопасным и удобным в обслуживании.

Фото 1. Чертеж обычной печи на отработанном масле и ее деталей. Размеры указаны в миллиметрах.

Материалы и инструменты

Для изготовления стандартной конструкции размером 70х40х30 см сгодится металлолом, обрезки труб, газовые баллоны. Чтобы сделать обычную печь небольшой мощности, подойдёт сталь толщиной 5—6 мм. Из инструментов понадобится болгарка с дисками по металлу и сварочный аппарат с соответствующими средствами защиты (маска и перчатки), перфоратор для того, чтобы просверлить отверстия в трубе.

Порядок работы

Перед началом изготовления выбирают место — учитывается удобный лаз для дымохода. Далее, стены, пол и потолок закрывают негорючим материалом. В технических помещениях, где стены и пол выполнены из камня и кирпича, термоизоляция поможет направить поток тепла внутрь помещения. Изготовление и установку производят в следующем порядке:

  1. С помощью болгарки вырезаются части нижней и верхней камеры. По размерам лучше придерживаться стандарта — ширина/длина — 30—40 см, высота — 10—15 см.
  2. В заготовках вырезаются отверстия для поддувала, дымохода, соединительной трубы.

  1. Свариваются нижняя и верхняя камеры.
  2. Ко дну нижней камеры привариваются ножки (подойдут металлические уголки).
  3. Изготавливается соединительная труба — отрезается кусок длиной 36 см, в нём высверливаются отверстия диаметром 1 см (шесть рядов по 8 шт.).
  4. Труба приваривается к нижней камере.
  5. Устанавливается верхняя камера, приваривается к соединительной трубе.
  6. К верхней части камеры приваривается отвод дымохода.

Для того чтобы укрепить конструкцию, верхняя и нижняя камера дополнительно совмещаются опорным прутом (подойдёт негнущийся отрезок толстой стали). Это снизит нагрузку на соединительную трубу и исключит опасность её деформации при нагреве.

Возможные сложности

При самостоятельном изготовлении часто допускаются ошибки, которые отражаются на эффективности работы устройства:

  • неправильное размещение — поверхности прибора сильно нагреваются, есть возможность воспламенения находящихся рядом предметов, обшивки;
  • расположение устройства на сквозняке создаёт пожароопасную ситуацию;
  • чересчур большая верхняя камера вызывает понижение температуры, так как приток кислорода недостаточен для интенсивного горения;
  • отсутствие фильтрации топлива приводит к засорению трубы дымохода, наличие примесей вызывает опасность воспламенения, взрыва.

Если соблюдать все правила изготовления и монтажа, печь на отработке не создаст потенциально опасных ситуаций.

Розжиг и чистка готового устройства

Холодная печь-капельница на отработке разжигается достаточно сложно. Чтобы пары масла начали гореть, топливо должно быть хорошо разогретым, а для этого лучше на первых этапах использовать другие горючие жидкости, — бензин или спирт. Они наливаются тонким слоем поверх отработки и поджигаются.

После того, как верх масла достаточно прогреется и начнется испарение, нужно открыть вентиль на шланге подачи топлива и настроить его поступление в печь.

Уход за устройством обеспечивается своевременной чисткой. Для этого используются металлические ерши или гравий. Он засыпается в дымоход и по мере прохождения отбивает сажу, которая осыпается вниз топки. После этого достаточно открыть дверцу и вымести шлак наружу щеткой. Желательно дополнительно вынуть поддон и хорошо его прочистить от остатков загрязнений.

Разновидности моделей

Печи на отработке можно сделать любой формы и конструкции.

В работе используют стальные листы, обрезки металлических труб, пустые кислородные баллоны, из инструментов необходимы болгарка, шлифовальный и сварочный аппарат, плоскогубцы.

Выделяют несколько моделей агрегатов с водяным контуром:

  • круглая печь из баллона;
  • конструкция из металлической трубы;
  • из сваренных листов стали;
  • с профилированной трубой в качестве основы.

В этом видео вы узнаете о печи на отработанном масле с водным контуром:

Распространённый вариант — устройство из трубы. Необходимо подготовить две детали с диаметрами 35 и 10 см. Полученная печь сможет обогреть комнату площадью до 80 квадратных метров.

Сначала вырезают и подготавливают все детали: элемент из меньшей трубы длиной 36 см, делают в ней 48 круглых отверстий дрелью. Затем вырезают из большей заготовки ёмкость для масла высотой 11 см, вторая деталь длиной 6 см должна плотно входить в первую. Протяжённость третьего элемента — 10 см. Из стали изготавливают крышку с отверстием для дымовой трубы, дно и задвижку с центральным проёмом для топливной ёмкости, заслонку для подачи кислорода. Также из стали подготавливают перегородку, приваривают её к верхней крышке. Из уголков вырезают четыре ножки.

У всех элементов зачищают места среза. Сваривают корпус из трубы, дна и ножек. Соединяют детали крышки нижнего бака, крепят на ней заслонку. Необходимо скрепить все составляющие верхней камеры, к её задвижке приваривают дымовую трубу. Ближе к отверстию подсоединяют перегородку. С корпусом сваривают верхний бак, плотно надевают его на нижний. Все швы затирают, обрабатывают герметиком, всю конструкцию покрывают антикоррозийным составом и органической краской. Готовую печь соединяют с дымоходом, второй его конец выводят наружу помещения.

Контур приваривают к поверхности печи или изготавливают для него отдельную ёмкость. Бак может быть любого размера, его плотно присоединяют к дымоходу и верхней камере печи. В стенке нужно сделать два проёма для горячей и остывшей воды. На выходе нужно закрепить манометр и термометр, рядом устанавливают расширительную ёмкость и циркулярный насос.

Сборка печи своими руками

Даже после продолжительного проветривания в газовом баллоне остается конденсат. Для его удаления нужно снять вентиль и редуктор и оставить на свежем воздухе на несколько суток.

Затем в дне баллона просверливают отверстие. Чтобы не искрило, сверло смачивают маслом. Поскольку отверстие в толстом металле сделать непросто, работу лучше начинать со сверлом маленького диаметра, а потом его можно увеличить до 10 –16 миллиметров.

Мы уже рассмотрели все особенности печей, работающих на отработанном масле. Также были затронуты агрегаты промышленного изготовления, в том числе мини-печь на отработке типа «буржуйка». Осталось только разобраться с самодельными устройствами. Мы уже говорили, что можно собрать печку самостоятельно, используя сварочный аппарат, набор инструментов и подходящее железо. Рассмотрим этот процесс с практической стороны.

Далее мы расскажем, как сделать печь на отработке своими руками. Начнем с самого сложного варианта – это самодельная печь для гаража из баллона. Основой для ее изготовления послужит старый газовый или кислородный баллон, из которого нужно слить конденсат. Баллоны обладают довольно толстыми стенками, поэтому в конце работы мы получим безопасную печь, сделанную своими собственными руками.

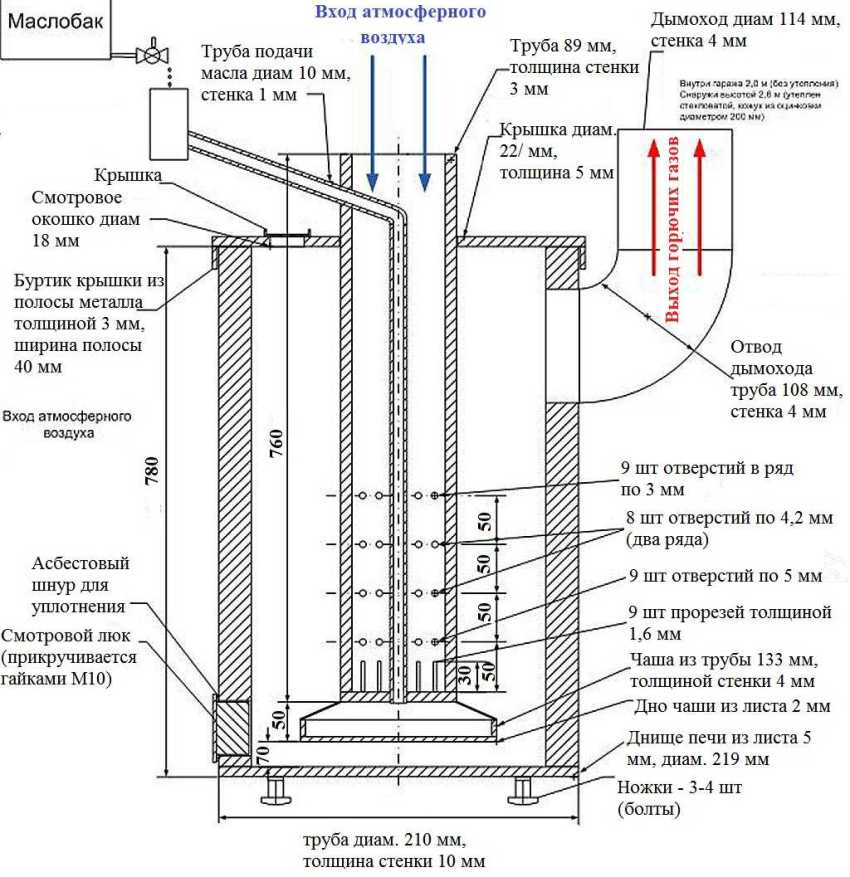

Глядя на чертеж самодельной печи на отработке, мы можем заметить, что роль корпуса у нас играет сам баллон, от которого отпиливается верхняя часть. Высота корпуса – 550 мм.

Сейчас мы разберемся, как собрать печь на отработке из газового баллона. Для этого нам понадобятся сварочный аппарат, электроинструменты и рулетка. Помимо баллона необходимо подготовить:

  • Отрезок трубы диаметром 110 мм (по ней будет подаваться воздух);
  • Отрезок трубы диаметром 20 мм (по ней будет подаваться топливо);
  • Металл для наварки ножек;
  • Металл для создания чаши.

Из верхней части изготавливаем крышку, через которую внутрь баллона будет вставлена труба диаметром 110 мм, не доходящая до дна на 60 мм. К нижней части этой трубы привариваем крышку с четырьмя отверстиями (одно отверстие в центре, его диаметр составляет 22 мм, еще три отверстия диаметр 5 мм по радиусу, с небольшим отступом от середины). В отверстие посередине вставляется труба диаметром 20 мм, через которую осуществляется подача топлива.

Кстати, во внутренней трубе нашей печи на отработке необходимо проделать пять рядов отверстий диаметром 10 мм. Общее количество отверстий – 35 штук (итого пять рядов по 7 шт в каждой). Расстояние между рядами – 100 мм.

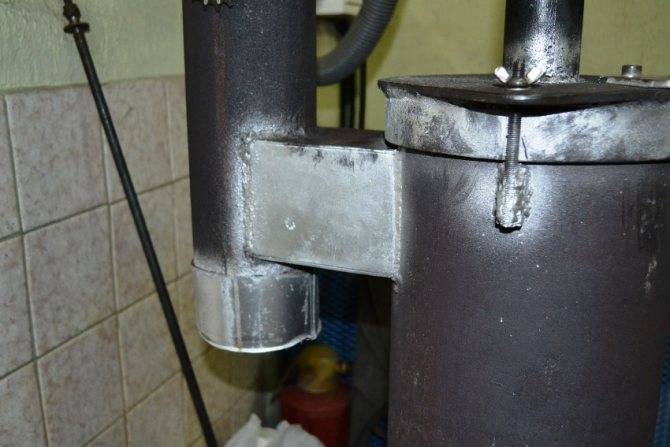

В конечном итоге у вас должна получиться подобная конструкция.

Далее приступаем к формированию дымохода и поддувала. Поддувало делается в самой нижней части нашей печки – через него в чашу заливается солярка для розжига и прогрева. Также через него поджигается капающая отработка. Отверстие под дымоход вырезаем в верхней боковой части – в полученное отверстие ввариваем кусок трубы диаметром 110 мм. Впоследствии к ней нужно будет приварить саму трубу дымохода.

Также рекомендуется сделать в верхней часть еще одно смотровое окошко с крышкой. Что касается забора атмосферного воздуха, то его лучше забирать снаружи, приварив к верхней части внутренней трубы крышку с отверстием под подвод воздуха.

В завершение всего привариваем верхнюю крышку – процесс создания печи на отработанном масле своими руками можно считать завершенным. Теперь ее нужно проверить в тестовом режиме – лучше всего проводить эксперименты на улице. Заливаем в чашку немного солярки и ждем, пока она прогорит. После этого открываем вентиль с отработкой и смотрим, как начинается процесс выхода на рабочий режим. Только после завершения испытания можно приступать к монтажу печи в отапливаемом помещении.

Предлагаем ознакомиться: Пароизоляция для стен из газобетона

Как разжигать и останавливать печь

После множества экспериментов я нашел самый простой и эффективный способ розжига такой печки. Сначала я наливаю в поддон масло. Его не должно быть слишком много. Достаточно, чтобы масло перекрывало дно поддона. Потом я беру кусок поролона и тщательно смачиваю его бензином или растворителем. Пропитанный поролон кладу в поддон так, чтобы нижняя часть куска погрузилась в масло.

Потом я поджигаю поролон. Он устойчиво горит, даже если тяга становится чересчур сильной. В результате поверхность поддона разогревается до необходимой температуры.

Затем я осторожно открываю вентиль бака с топливом так, чтобы оно начало течь очень тонкой струйкой. Регулируйте подачу отработки максимально осторожно и медленно. Печка постепенно войдет в рабочий режим

Периодически следите за уровнем отработки в поддоне

Печка постепенно войдет в рабочий режим. Периодически следите за уровнем отработки в поддоне.

Чтобы остановить такую печку, достаточно попросту перекрыть вентиль на баке с маслом, а потом, когда прекратит течь масло, перекрыть и аварийный вентиль. Печь полностью потухнет в течение 3-5 минут и корпус начнет остывать.

Популярные варианты печей на отработке заводской сборки, их характеристики

Печь Тепламос НТ-612 часто выбирается в качестве аппарата, применяемого для отопления гаража. Мощность такого капельного безвентиляторного обогревателя может варьироваться в переделах 5-15 кВт. Расход топлива составляет 0,5-1,5 л/час.

Данная печь на отработке для гаража относится к устройствам закрытого типа. Она укомплектована дымоходом, трубой для подачи воздуха и встроенным баком, рассчитанным на 8 литров топлива. Во внутренней камере происходит сгорание горючего. Работа аппарата начинается с электроразогрева плазменной чаши. По достижении необходимой температуры происходит подача топлива и выполняется принудительное перемещение воздуха в камеру сгорания. Средняя стоимость аппарата составляет 30 тыс. руб.

Еще одной популярной моделью является печь Жар-25 (МС-25). Данный аппарат может работать не только на отработанном масле, но и на солярке. Устройство функционирует от электросети, которая питает внутренний вентилятор. Тепловая мощность печи варьируется от 25 до 50 кВт. Она рассчитан на обогрев помещения площадью до 500 кв. м. Максимальный расход топлива составляет 4,5 л/час. Аппарат имеет большие габариты. Его вес достигает 130 кг. Данная печь нуждается в оборудовании хорошим дымоходом. Купить ее можно за 45 тыс. руб.

Печь на отработке укомплектована дымоходом, трубой для подачи воздуха и встроенным баком

Печка на отработке своими руками из листового металла и труб

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа. Для работы понадобятся такие инструменты:

  • болгарка с отрезным и шлифовальным кругом;
  • листовой металл и трубы;
  • сварочный аппарат и электроды;
  • уголки металлические;
  • краска по металлу, выдерживающая воздействие высоких температур.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата. Его можно создать самостоятельно или воспользоваться готовыми вариантами, которые несложно найти на сайтах в сети интернет.

Первым этапом является изготовление нижней части камеры, соединяющейся с топливным баком. Она имеет вид округленного или прямого бака с крышкой, где располагаются две трубы. Первая используется для подачи масла, а вторая – для укрепления трубы, которая уходит в среднюю часть аппарата. Элементы для бака вырезаются болгаркой и соединяются согласно чертежу.

В зависимости от типа устройства конструкция может быть создана из труб разных диаметров или из листов железа

К стенкам бака привариваются дно и металлические уголки, которые выполняют роль ножек конструкции. Для создания крышки берется лист металла, в котором производятся отверстия. Первое, диаметром 100 мм, располагается в центре; второе, размером 60 мм, находится ближе к краю. Крышка должна быть съемной, благодаря чему облегчится процесс очистки печки.

Для подачи кислорода используется труба длиной около 37 см и диаметром 100 мм. В ней по всей длине элемента выполняются отверстия, необходимые для поступления кислорода. Труба приваривается перпендикулярно крышке в нижней части аппарата. На ней фиксируется воздушная заслонка, которая будет крепиться с помощью заклепки или болтов. Отверстие под заслонкой должно быть размером 6 см. Оно предназначено для подачи масла и разжигания топлива.

Конструкция верхнего бака осуществляется по аналогии с устройством нижней емкости согласно чертежу печи на отработанном масле своими руками. Стенки изделия должны иметь толщину не менее 350 мм. В дне бака вырезается дно диаметром 10 см, которое нужно расположить ближе к краю. К нижней части отверстия приваривается небольшой кусочек трубы диаметром 11 см. Это необходимо для присоединения элемента к емкости сжигания газов.

Перед тем как сделать печь на отработке, выполняется подробный чертеж аппарата

Поскольку верхняя крышка печи на отработке с наддувом поддается воздействию высокой температуры, для ее изготовления следует использовать металлический лист толщиной не менее 6 мм. В крышке выполняется проем под дымоходную трубу, которая должна совпадать с проемом на дне емкости. Между данными элементами монтируется перегородка из плотного металлического листа, располагающаяся возле дымового отверстия. К верхней части крышки крепится труба, соединяющаяся с дымоходной частью. Детально процесс самостоятельного изготовления можно увидеть на видео печи на отработке.

Горелка Бабингтона

Горелка Бабингтона отличается от других печей на отработанном топливе. В конструкцию попадает воздух под давлением, разрывая масляную пленку. Тем самым происходит распыление горючей жидкости. Воздух соединяется с топливом, и в результате сгорания горючего материала образуется тепло. На схеме хорошо виден принцип работы печи данного типа.

Устройство горелки Бабингтона

Для изготовления горелки Бабингтона понадобятся:
• распылитель;
• баллон;
• насос;
• паяльная лампа;
• контейнер для сбора отработки;
• защита от брызг.

Горелка мало чем похожа на настоящую печь, но при этом эффективно нагревает помещение. Некоторые элементы печки необходимо будет собрать вручную. Изготовление частей горелки Бабингтона:

  1. Корпус печи делается из пустого газового баллона. Необходимо убрать воронку для залива.
  2. Далее следует сделать отверстия для труб на месте воронки. Отверстия высверливаются сверлом в виде спирали по внутренней части. Трубы необходимо присоединить к конструкции при помощи сварочного аппарата. На нижней части трубы следует сделать крепеж для присоединения распылителя.
  3. Форсунка, или же распылитель, необходима для захвата воздухом отработанного масла и облегчения процесса розжига. Распылитель лучше всего изготавливать при помощи токарного станка. Основа делается из стержня с гладким хвостовиком. При помощи форсунки можно будет закрепить шланг к подводу масла. Наполовину стержня необходимо сделать метрическую резьбу. Труба должна быть диаметром в 16 миллиметров. Необходимо высверлить отверстие по всей длине распылителя, которое будет стыковаться с поперечной деталью. Место стыковки форсунки и шланга желательно защитить от воспламенения при помощи стального экрана.
  4. Чтобы топливо смешивалось с воздухом, необходимо разместить у конца топливной трубки полусферу. Подойдет как дверная ручка, так и болт со сферичной шляпкой. По центру сферы высверливается небольшое отверстие, через которое и будет производиться контакт.
  5. Отстойник топлива следует делать со специальной трубой, по которой масло будет обратно возвращаться в основной бак с топливом.

Конструкцию можно усложнить, приделав специальный вентиль для контроля подачи топлива. Также нужно убедиться в качестве сборки печи. Чтобы масло в горелке Бабингтона не подтекало, устройство необходимо сделать полностью герметичным.

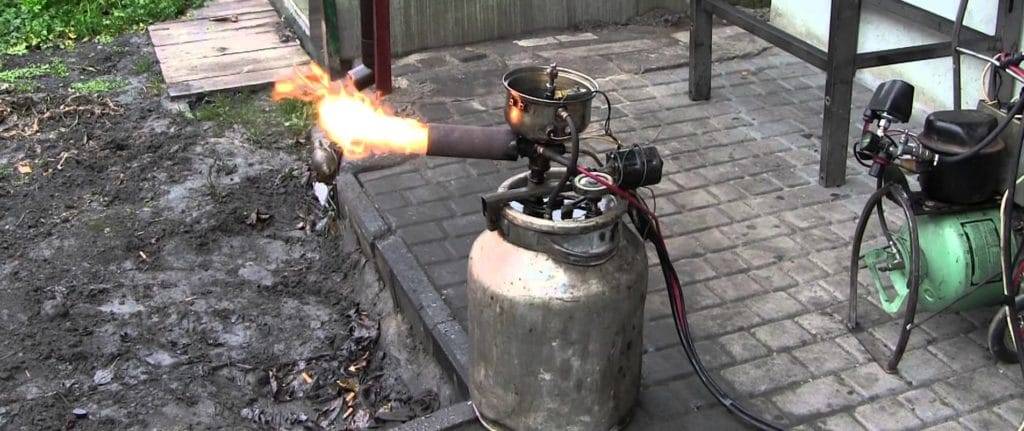

Горелка Бабингтона в действии

Не торопитесь выбрасывать отработанное масло. При помощи нескольких простых конструкций можно сделать качественный отопительный прибор. Печку можно использовать для отопления небольших помещений, а также как источник тепла на открытом воздухе. К минусам изделия можно отнести лишь неприятный запах, ведь продуктом сгорания является отработанное топливо. Также стоит учесть, что самодельная печь на отработанном масле нуждается в постоянном контроле, так как она является пожароопасной.

Конструкция печи на отработанном масле

Лучший материал для корпуса печки – жаропрочная или тугоплавкая конструкционная сталь.

Для нижней камеры будет достаточно стали шириной 4 мм. А верхнюю и среднюю камеру, температура нагрева которых гораздо выше, толщину материала следует брать не менее 5,5 мм. Все детали свариваются сплошным швом. Камеры, как верхняя, так и нижняя могут быть квадратными, но круглое сечение и протяженность камеры посередине – обязательное условие устойчивого процесса высокотемпературного кислородного горения. Обычно для нее используют отрезок толстостенной стальной трубы подходящего диаметра.

Для надежного отвода продуктов сгорания нужен дымоход высотой не менее 4 м. Для большей эффективности нагрева воздуха в помещении дымоход может иметь наклонные участки, идущие под углом до 45 градусов. Но чем больше наклон дымохода – тем больше в нем оседает сажи. Конструкция и размеры всех элементов приведены на схематическом чертеже ниже.

Для самостоятельного изготовления печки потребуется:

  • сварочный аппарат;
  • болгарка с отрезными и шлифовальными кругами;
  • готовые детали и подготовленные обрезки труб необходимого диаметра;
  • краска для облагораживания внешнего вида вашей печки.

Краску для печи на отработке можно сделать самостоятельно. Для этого смешиваем пол литра жидкого стекла (нужно использовать именно строительный силикатный клей), 200 г серебрянки (алюминиевой пудры), 20 г молотого мела. Подбором пропорции мела добиваемся нужной консистенции краски. Такая краска получится термостойкой, и подходит для работы с повышенной температурой. Также можно использовать термостойкие кремнеорганические краски и эмали, такие как Цельсит-500, Церта.

После окрашивания печка на отработанном масле получает нарядный, почти заводской внешний вид.
