Как построить печь шведку с плитой – теория и практика

Печь для отопления двухэтажного дома

Если канальную часть «шведки» нарастить по высоте, можно организовать обогрев комнат второго этажа, что и реализовано в данном проекте. Топочная часть с духовкой и плитой остается неизменной. Габариты печки возле основания – 89 х 89 см, отопительного щитка на 2 этаже – 89 х 38 см.

Общая теплоотдача печи приблизительно равна 4 кВт. Распределение по этажам выглядит так: внизу обогревается площадь до 25 квадратов, вверху – 15 м². Летний режим отсутствует, зато есть возможность поэтажного отопления – задвижками перекрываются каналы нижней либо верхней части.

Материалы для постройки:

• кирпич глиняный красный (полнотелый) – 950 шт.;
• кирпич шамотный ША-8 – 18 шт.;
• колосники 200 х 300 мм;
• плита на 2 конфорки 71 х 41 см;
• задвижка 130 х 130 мм – 3 шт.;
• дверцы: топочная – 21 х 25 см, остальные – 14 х 14 см (7 шт.);
• равнополочный уголок 40 х 5 мм – 2 м;
• полоса 50 х 5 мм – 5 м;
• лист металла 50 х 80 см.

Учитывая высоту и приличный вес сооружения, рекомендуется уделить особое внимание прочности фундамента и выравниванию каждого ряда в процессе кладки, чтоб в результате не получилась Пизанская башня. Просто соблюдайте технологию строительства и относитесь к работе ответственно

Две заслонки, установленные в нижней секции, переключают нагрев между этажами либо открывают все 3 канала для одновременного отопления.

Возведение «шведки» начинаем с первого этажа, ориентируясь по схемам и чертежам печи в разрезе:

1. Выкладываем сплошной нулевой ярус, на первом начинаем выстраивать зольный отсек печки. На втором горизонте ставим дверцу камеры, третий строим по схеме, после четвертого крепим 2 ревизионные дверки.
2. Ряд №5 – закладываем дно топливника из огнеупора, монтируем колосники. На 6 ярусе устанавливаем топочную дверцу, формируем стенки дровяной камеры и дымооборотов. Седьмой и восьмой горизонты – продолжение кладки согласно порядовкам, девятый и десятый ряды накрывают загрузочный проем. На 10 ряду делаем проем, соединяющий топку с левым каналом.
3. После возведения 11 яруса ставим плиту и передний торцевой уголок. Горизонты 12—17 формируют нишу для приготовления пищи. На 16 ряду монтируется вентиляционная дверка, семнадцатый перекрывается металлической пластиной и полосками. Дальше выкладываем два яруса перекрытия – №18, 19.
4. Горизонт №20 начинает формировать сушильную нишу, сбоку ставится прочистная дверца. Ряды 21—24 делаем по схемам, потом укладываем полосы перекрытия верхней камеры. Ярусом №25 накрываем сушилку, справа крепим дверку – ревизию.
5. Рядами 26—30 продолжаем кладку, устанавливаем 2 дымовые заслонки. 27-й горизонт уменьшает размер печки, формируя уступ. Вторая «ступенька» появляется на 31 ярусе, дальше гоним два дымооборота без изменений до 35 ряда включительно. Горизонты 36—38 снова расширяют печь, формируется противопожарная разделка (проход сквозь потолок 1 этажа).

После кладки нижней части двухэтажной «шведки» переходим к строительству верхней канальной секции:

1. Первый ярус сужает печь после разделки, на втором закрепляем очередную ревизионную дверку.
2. Дальше продолжаем гнать 3 канала в высоту по однотипным схемам. Дойдя до 27 горизонта, встраиваем главную задвижку.
3. Ряд №28 перекрывает 2 вертикальные шахты, оставшиеся ярусы 29—32 формируют переход на печную трубу.

Более наглядно порядок возведения печки демонстрируется на видео:

Фундамент

Монтажные работы, как и положено, начинают с устройства фундамента. Обычно это делают одновременно с заливкой основы для дома. Если по каким-либо причинам такой процесс был упущен, придется проводить работу в готовом помещении.

В любом случае фундаменты дома и печной конструкции должны быть отделены друг от друга. Чем массивнее обогревательный элемент, тем мощнее должна быть основа и глубже ее залегание.

Подушка

В самом начале проводят подробную разметку, роют котлован необходимой глубины и хорошенько утрамбовывают грунт на его дне. Затем засыпают песок, смоченный водой, и также плотно трамбуют.

Песчаная подушка должна быть не менее 100 – 200 мм по толщине в уплотненном состоянии. Далее на песчаный слой закладывают щебень, толщиной в 150 мм. Каменную подложку тоже необходимо хорошенько утрамбовать.

Опалубка

Следующий этап заключается в создании опалубки для заливки раствора. Ее боковые стенки собираются из деревянного материала, а зазоры герметизируются полиэтиленовой пленкой, устеленной поверх опалубки и зафиксированной степлером.

Пленку можно заменить обычным рубероидом, так же прибитым скобами к деревянным доскам. Опалубочную конструкцию необходимо поднять над уровнем грунта на высоту фундамента. Допускается монтаж опалубки по краю котлована.

Грубый бетон и армирование

Когда опалубка готова, можно приступать к заливке грубого раствора, состоящего из крупнокалиберного гравия, цемента и небольшой части песка. Этот слой должен быть не менее 150 мм.

В свежезалитый первый слой бетона вдавливают металлическую конструкцию из вертикально закрепленных прутьев арматуры. Она послужит связующим элементом для более легкого цементного раствора.

Легкий бетон

Поверх арматуры заливают легкий бетон до уровня грунта. Затем строительную смесь аккуратно разравнивают и оставляют схватываться.

После небольшого отвердения сверху размещают металлическую армирующую сетку или решетку, которая также заливается бетоном на высоту опалубочных стенок. Стяжку разравнивают и оставляют до полного высыхания, на которое в среднем уйдет до 28 дней.

Гидроизоляция

После того как стяжка полностью высохла, можно переходить к следующим этапам работы. Пришло время снять опалубку, а ровную поверхность основы выстелить гидроизоляционным слоем, который состоит из нескольких слоев рубероида, проклеенных между собой. Все готово для укладки кирпичных стен печи.

Проект печки с лежанкой и плитой

Показанная на фото конструкция – альтернатива громоздкой русской печи, требующей большего расхода материалов и мастерства для возведения. Тепловая мощность «шведки» с лежаком и традиционной плитой – 3.5 кВт, отапливаемая площадь – 40…45 м². Габариты самой печи – 1245 х 765 мм, лежанки – 1910 х 765 мм.

Лежанка нагревается газами, идущими через горизонтальный канал в нижней зоне печки

В отопителе предусмотрен режим летней эксплуатации – слева от камеры сгорания сделан прямой канал, закрываемый на зиму задвижкой. Внутрь лежака продукты сгорания проникают через нижний горизонтальный канал, проходят систему вертикальных газоходов, оттуда возвращаются в отопительный щиток и вылетают сквозь дымоходную трубу.

Сколько и какие стройматериалы понадобятся для кладки:

• красный полнотелый кирпич (стандартный) – 870 шт.;
• шамотный камень типа ША-8 – 140 шт.;
• колосники размером 415 х 240 мм;
• панель чугунная варочная 65 х 31 см;
• заслонка 13 х 25 см – 2 шт.;
• дверки: загрузочная 21 х 25 см, зольная 14 х 25 см, ревизионная 7 х 13 мм (5 шт.);
• уголок №5 (50 х 50 х 5 мм) длиной 1 м;
• полоса стальная поперечным сечением 50 х 5 мм – 7 м;
• пластина металлическая 375 х 360 мм.

Вертикальная шахта справа от плиты отнимает часть полезного объема ниши, зато позволяет пользоваться печью во время теплого периода Строим шведскую лежанку в обычном порядке – сначала фундамент, потом гидроизоляция и прокладка из негорючего утеплителя. Дальше идем по порядовкам:

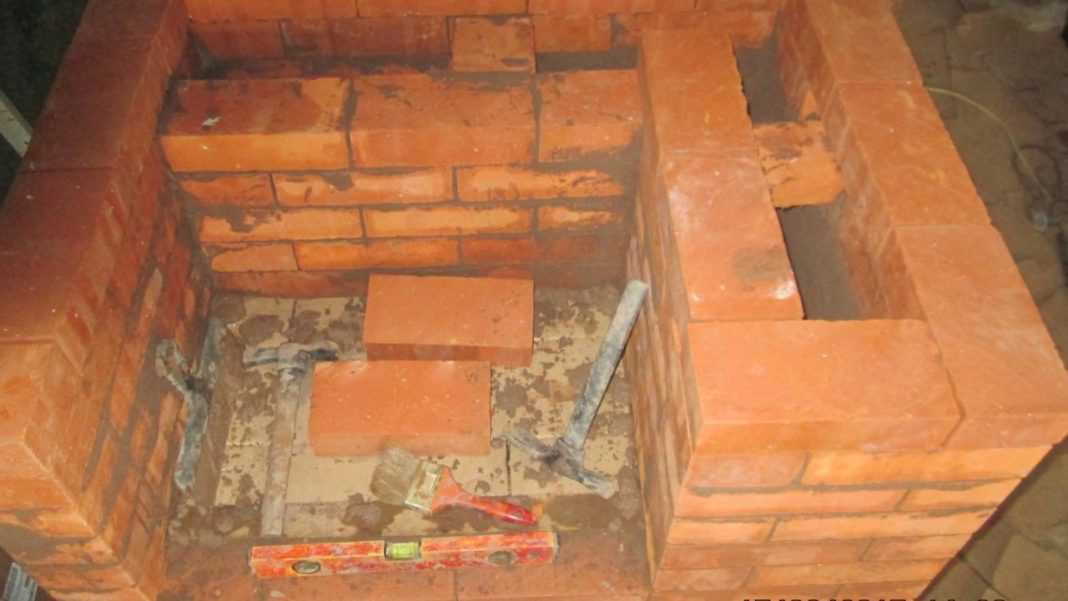

1. Первый и второй ярус кладем всплошную, потом закрепляем 5 дверок – одну поддувальную, 4 ревизионных. На третьем закладываем стенки зольника и горизонтального канала из огнеупорных кирпичей.
2. Ряды 4, 5 – продолжаем возводить стенки по чертежам. На 5 горизонте монтируем колосниковую решетку и накрываем стальными полосами образовавшийся посередине технологический проем – он использоваться никак не будет. Ярус №6 формирует вертикальные каналы лежанки, продолжается кладка топливника.
3. На 7 горизонте ставим дверку загрузки камеры сжигания, 8—10 ряды выкладываем по схеме – возводим стенки топливника и лежака до конца. Одиннадцатым сплошным ярусом перекрываем лежанку, после двенадцатого устанавливаем плиту.

4. Ряд №13 завершает строительство лежанки и начинает возведение боковых стенок варочной ниши. Ярусы 14—18 – продолжение кладки, на восемнадцатом ставим опорный уголок с фронтальной стороны и вытяжную дверку. Рядом с уголком укладывается стальная полоса для лучшей поддержки фасада печи.

5. Горизонт №19 формирует перекрытие ниши – сначала ставим кирпичи, потом накрываем листовым металлом, сверху размещаем ребра жесткости из 5 стальных полос. Двадцатым рядом полностью накрываем нишу, в канал врезаем заслонку летнего хода. Ярусы 21—23 возводятся согласно порядовкам.
6. На 23 ряду ставим 3 полосы над левой вертикальной шахтой, 24-м горизонтом перекрываем ее. Аналогичным образом ярусы №25, 26, 27 формируют перекрытия сушильной ниши и печурки.
7. Последние ряды печки (28, 29) служат основанием для трубы. После 28 яруса ставим дымовую задвижку, затем начинаем строительство трубы.

Поскольку текстовое описание кладки недостаточно подробно отражает ход работ, предлагаем посмотреть пошаговую видеоинструкцию мастера:

В каком месте установить печку?

Печь «шведка» с плитой хорошо впишется между двумя смежными комнатами, например, в качестве разделения кухни и гостиной. Часть, где будет находиться плита и духовой шкаф, выходит на кухню, а задняя, на которой можно оборудовать место для отдыха и даже камин, в зал. Таким образом, получится печь «шведка» с лежанкой.

В принципе, печь «шведку» можно установить в любом месте помещения, где требуется отопление, приготовление пищи, а также внесение декоративного элемента. В случаях когда функция приготовления еды не требуется, можно рассматривать вариант печи в качестве декоративного момента и соорудить конструкцию, например, совместно с камином и украсить отделочным материалом, например, природным камнем.

Этапы непосредственной порядовки отопительно-варочной печи

Важно помнить, что огнеупорный кирпич на схеме-порядовке обозначают штриховкой и его ни в коем случае нельзя заменять на обычный: это может обнулить все старания и не позволит печи справиться со своими принципиальными задачами

Кирпичная кладка

Этапы кирпичной порядовки выглядят следующим образом:

Начальный кирпичный ряд должен укладываться с помощью угольника, а уровни четко контролироваться

От этого зависит долговечность и эффективность будущего отопительно-варочного агрегата.
Второй ряд кладут, точно согласовывая каждый шаг с порядовкой.
Третий ряд подготавливают, учитывая его соответствие высоте дверцы поддувала.
Укладке 4-го ряда стоит уделить особое внимание. Этап кладки осуществляется в направлении вправо, здесь монтируют дверку, необходимую для удаления золы и перекрывают дверцу поддувала, а над зольником делают отверстие в виде квадрата.
Укладка 5-го ряда аналогична четвертому, но здесь еще сужают зольное отверстие.

На ряде №6 применяют шамотовый огнеупорный кирпич. Затем перед решеткой от колосника скалывают кирпич, что должно обеспечить в итоге эффективность укладки топлива на решетку. Между 6-м рядом и колосником оставляют 15-миллиметровое отверстие, заполненное золой или в крайнем случае песком, обеспечивающими компенсацию при возможном расширении материала.
На 7-м ряду делают печной канал в виде буквы П, причем его перекрывают таким образом, чтобы из него в итоге образовалось 3 канала.
Затем монтируют топочную дверь, используя в качестве основы шестой огнеупорный пласт.
8 и 9 слои аналогичны 7-му

Единственное, на чем стоит акцентировать внимание – уровни конца 9-го ряда и дверки топки обязаны совпадать. Затем стесывают кирпичи и перекрывают перегородку топки и канал слева.
10-й пласт снова состоит из кирпича, обладающего огнеупорными свойствами, но расположенного в вертикальном положении, что контролируется уровнем

Затем укладывают специальный варочный слой.

• Последний слой должен перекрывать дверки топки и оставлять два канала, которые имеют сечение в виде квадрата.
• Финальный «аккорд» – укладка варочной поверхности. При этом необходимо перекрыть дверцы камеры для топки, а также вмонтировать заслонку и дверцу.

Фундамент? Фундамент!

Печь-голландка, несмотря на свой небольшой вес, нуждается в фундаменте. Можно оборудовать фундамент двумя способами – из цементного раствора либо из кирпичей. У обоих вариантов имеются свои особенности.

В свою очередь, кирпичный фундамент голландки будет заметно дороже, но при этом его гораздо легче сделать.

Формирование цементного фундамента

Рассмотрим способ формирования цементного фундамента для печи-голландки.

Необходимо сделать следующее:

1. Подготовить котлован, глубина которого составляет не менее 50 см. Площадь формируемого основания должна быть больше размера планируемой печи.
2. Сделать из гравия подушку толщиной 10-1 см и аккуратно утрамбовать её.
3. Установить опалубку и поставить армирующий каркас из металлических стержней, толщина которых составляет 1 см.
4. Подготовить цементную смесь и залить постепенно армирующую конструкцию.
5. Покрыть фундамент цементным порошком.

А теперь раствор.

Качественная кладка печи-голландки с плитой требует подготовки глиняного раствора. От качества раствора зависит прочность и термостойкость голландки, её герметичность в процессе эксплуатации.

Соотношение вяжущих элементов в составе глиняного раствора зависит от его назначения:

• для кладочных работ или
• для отделки печи с плитой.

Застывшая смесь должна обладать высоким уровнем жёсткости. Кладочный раствор правильной консистенции будет пластичным и вязким, он не станет крошиться и не будет жидким.

Приготовление кладочного раствора.

Этот процесс включает следующие действия:

• Глина помещается в корыто, где к ней добавляется немного воды.
• После этого глина размокает 6-48 часов.
• Во время размокания глины материал тщательно перемешивается, при необходимости растаптывается в резиновых сапогах.
• К раствору добавляется просеянный песок.

На этом приготовления закончены, можно приступать к кладке печи-голландки с плитой.

Итак, печь-голландка – оптимальное решения для обогрева загородного дома или дачи.

При подготовке к постройке следует заранее выбрать место расположения голландки, выбрать схему печи, определиться с материалом для внешней отделки, рассчитать необходимое количество кирпича, подготовить инструменты и материалы.

Необходимо оборудовать фундамент и подготовить кладочный раствор.

А у вас есть опыт постройки печи-голландки? Поделитесь пожалуйста комментариями ниже!

Проект печки с варочной плитой и духовкой

Печь с варочной плитой и духовкой отличается более сложной конструкцией по сравнению с обычной отопительной версией. Согласно чертежам, порядовка кладки печи-шведки, своими руками:

• первый и второй ряд укладки делают, как основой;
• последующую порядовку по 10 уровень устанавливают для духовочной части;
• с 11 по 16 – оставляют пространство для удобства работы во время готовки;
• 17 ряд – перекрытие свода;
• последующие ряды устанавливают так, чтобы духовка долговременно сохраняла тепло — организуют канальную систему теплообмена.

Учитывая чертежи порядовки и описание кладки печи-шведки своими руками, такая версия занимает больше места. Поэтому, перед постройкой, нужно спланировать увеличенное место для сооружения.

Такой вид печи функционален в использовании, он служит как варочной поверхностью, так и местом для нагрева воды, духовкой.

Чем отличается шведская печь от других вариаций?

По сравнению с распространенной русской печью, кирпичная шведка обладает минимальными размерами: без дополнительных пристроек она занимает 1 м² полезной площади, высота достигает 2 м. Многофункциональность обеспечивается благодаря возможности обустройства камина со стороны гостиной, варочной поверхности непосредственно в кухне, а также духовки, сушилки и лежака. При меньшей массе относительно распространенного русского аналога шведка проявляет такую же высокую теплоотдачу.

Если внедрить дополнительные задвижки, можно настроить «зимний» и «летний» режимы отопления. Агрегат разогревается в течение 15 минут, в отличие от других печей, можно с одинаковым успехом использовать уголь, паллеты, дрова, торф. Даже в суровых климатических условиях для поддержания оптимального суточного микроклимата хватит двухразовой топки.

Теплообменник, собранный из вертикально или горизонтально направленных каналов, не нуждается в трудоемком техническом обслуживании. Если придерживаться элементарных правил, можно избежать образования пробок из продуктов горения. Но нужно помнить, что высокие эксплуатационные показатели будут достигнуты только при условии использования отборных материалов: так, для кладки понадобится качественный керамический и шамотный кирпич.

Единственной уязвимостью модели может стать дверца топки. Эта деталь функционирует в условиях максимальных тепловых нагрузок, выполненная из штампованного листа, она быстро выйдет из строя. Оптимальны чугунные литые экземпляры, оснащенные «усами» или креплениями в виде лапок.

Разновидности

Важно понимать, какие бывают шведские печи, поскольку от этого будет зависеть схема кладки и расположения в доме. Популярны такие модели:

• с камином, когда плита для варки развернута в сторону кухни, а в гостиную будет направлен каминный очаг;
• печь шведка с плиткой и духовкой – используется для отопления помещения полностью;
• с лежанкой для комфортного отдыха с одновременным обогревом дома.

Вне зависимости от выбранного вида конструкции, требуется правильно определить параметр сечения трубы. Для этого нужно узнать:

• габариты топочной камеры посредством умножения длины топки на ее ширину и высоту;
• удельную теплотворность топлива – применяются табличные данные.

При расчете теплоотдачи теплотворность в удельных единицах умножают на объемные характеристики топки. Полученное значение множат на:

• КПД – 40%;
• уровень сгорания – 80%;
• степень загрузки топливом – 63%.

Конструкционные и функциональные особенности

Главным преимуществом печи шведки из кирпича является компактность – даже «малютки» справляются с обслуживанием жилых помещений. В этой модели продукты горения доставляются к трубе посредством канального дымохода. Колпаковые элементы, расположенные над сушильной камерой и топкой, отвечают за теплообмен. Если обустраивается печь шведка с духовкой, последнюю располагают на одном уровне с топкой, что обеспечивает быстрое разогревание.

Выполнить печь шведку своими руками можно и без профильной квалификации, требуется лишь аккуратность

Варочная поверхность

Печь шведка с плитой – это традиционная конфигурация, здесь предусмотрено внедрение толстой пластины из чугуна, в которой присутствуют 2 закрывающиеся конфорки. Обычно такие плиты имеют стандартные габариты 410х710 мм. Высота топки варьируется в пределах 280-330 мм, ширина – достигает 350 мм, длина – в рамках 550 мм.

Система газоходных каналов

Каналы могут быть горизонтально или вертикально ориентированными, дым, проходя по ним, разогревает конструкцию, от ее стенок отапливается помещение. Это экономичная и высокоэффективная система: тепло, которое в обычных русских печах просачивается сквозь трубу, здесь направляется непосредственно на обогрев.

Если в отопительной печи шведке газоходные каналы имеют горизонтальную направленность, стенки сооружения более равномерно прогреваются. Но в этом случае в систему придется внедрить больше прочистных отверстий с литыми дверцами, что повысит конечную стоимость кладки.

Вертикально расположенные каналы могут превосходно функционировать и с одним техническим люком, но здесь возникает другая проблема – неравномерное нагревание печи. Щиток в первом канале, в который сразу направляются продукты горения, быстрее становится горячим, по сравнению с третьим (выходным). То есть в одной комнате может быть прохладнее, чем в другой.

Колпаковый тип устройства работает с одним прочистным окошком, поверхность печи равномерно прогревается, к тому же для возведения потребуется меньше кирпича. Агрегат остывает медленнее, так как в верхней части колпаков сохраняется тепло, а продувание из дверец выполняется лишь по центру.

Духовой шкаф

Большой объем шкафа позволяет готовить широкий ассортимент блюд, он удобен в использовании. Духовку изготавливают из литого чугуна, здесь не приемлемы жестяные или листовые вариации, она понадобится не только для выпечки – особая конструкция способствует быстрому прогреванию помещения сразу же после растопки, если распахнуть дверцу.

Духовка в шведской печи изготовляется из чугуна

Короб по габаритам сопоставим с размерами топки, он монтируется в непосредственной близости, но так, чтобы не иметь прямого контакта с пламенем. Оптимальная толщина стенок духовки – 4-6 мм.

Удобные пристройки – лежанка и камин

Часто отопительное устройство с лицевой или оборотной стороны оснащают камином (то есть он будет заложен либо в кухне, либо в гостиной). Дымоход может быть объединенным или раздельным. В первом случае образуется единая конструкция, ее легче собрать, материала нужно немного. Но топить можно будет либо печь, либо камин. Раздельные дымоходы не столь экономичны при возведении, но они позволяют одновременно использовать оба способа отопления.

Весьма востребованы печи шведки с лежанкой. Это приспособление собирают с обратной стороны агрегата, его стандартная длина – 7 кирпичей, ширина – 3 кирпича. Дымовые каналы, проходящие внутри, при открывании определенных задвижек нагревают этот подиум. Обычно такие модели печей не оснащают духовым шкафом.

Вспомогательные полки и ниши

С лицевой стороны в шведские модели встраивают 2 крупные полки, обе располагаются выше варочной плиты. Нижняя полка нагревается сильнее, верхняя использует только теплоотдачу кирпича. Если закрыть проем ниши деревянной или металлической дверцей, образуется своеобразная низкотемпературная духовка.

Вспомогательные полки и ниши в шведской печи часто используют для сушки ягоды и грибов

В простых моделях используют прямые горизонтальные перекрытия. Интереснее смотрятся арочные конструкции, способные стать изюминкой интерьера, хотя они и сложны в сборке, повышают расход материалов.

Русская печь чертежи печей из кирпича

Раньше такие конструкции встречались в каждом доме, но в настоящее время они уже являются редкостью. Несмотря на это, русская печь может удачно вписаться в интерьер помещения. Также печи русские из кирпича являются не только отопительным прибором – у них есть и варочная поверхность.

Для кладки печи потребуются следующие материалы:

Для работы потребуются следующие инструменты:

• кельма – для укладывания и выравнивания раствора;
• кирочка – многофункциональный молоток с лезвием, расположенным перпендикулярно оси рукоятки. На его другом конце находится квадратный лобовик;
• уровень пузырьковый для кладки и гидравлический для первого ряда;
• правило – служит для выравнивания кирпичей каждого ряда;
• отвесы – один из них должен быть постоянно прикреплен к оси дымохода (перекрытию), а с помощью второго проверяется вертикальность углов;
• кисть – нужна для затирки швов;
• шнур – его натягивают на каждый ряд кладки.

Чертежи кирпичных печей для дома любого типа выглядят следующим образом:

1. Варочная камера. Для кладки используется на 3/4 сточенный угловой кирпич с замками.
2. Под. От задней части идет уклон, с целью чего пространство засыпают песком, на который укладывается кирпич.
3. Перекрытие нижней части. Конструкцию укрывают кирпичом по пруткам, уголкам или листовым заготовкам.
4. Свод с замком. В некоторых случаях используется центральный замок, в других – два последних симметричных кирпича.
5. Ряды до нижнего свода. Кладка печи из кирпича выполняется обычным образом, в дальнейшем поверх нее устанавливают шаблон свода, собранные из ДСП, или рессоры, выпиленные из дерева.
6. Колодцы. Представляют собой перевязанные ряды, в которых оставляют выходящее на подпечье отверстие.
7. Подпечье. Кирпичи укладываются на фундаментном растворе, полые камни не допускаются.
8. Свод ВК. Для удобства кирпичи стесывают до клинообразной формы.
9. Перекрытие канала над самоварником. Является сплошным, используются только цельные камни.
10. Над шестаком уменьшаются отверстия. Кирпич обрубается в соответствии с чертежом.
11. Выравнивание стен. Вместе с этим уменьшают перетрубье, закладывают канал самоварника.
12. Монтаж самоварника. Конструкцию закрывают отдельной крышкой.
13. Установка вьюшки. Для вмуровывания конструкции укладывается два ряда.
14. Дымоход. Высота трубы от пода до верхней части должна составлять минимум 5 метров. Верхние ряды образуют козырек, который препятствует попаданию осадков внутрь дымохода.

Благодаря такой печи обеспечивается качественный обогрев дома.
