Печь-шведка своими руками устройство, конструктивные особенности, порядовка

Особенности печей с лежанкой

Печь с лежанкой и варочной поверхностью, порядовка которой выполнена своими руками может работать в одной из двух режимов. В зависимости от времени года, кирпичная установка на дровах, может работать в летнем или зимнем режиме.

  • В летнее время камин оборудуется специальной задвижкой, за счёт чего нагревается только лежанка, варочная плита и духовка. Сам агрегат не прогревается, что позволяет сохранить комфортную температуру в доме;
  • В зимнее время года, когда помещение требует особенно интенсивного нагрева, специальная задвижка полностью убирается, что способствует прогреву печи, со всеми сопутствующими элементами.


Часть отопительной конструкции с лежанкой собирается из простого кирпича, что достаточно выгодно и экономично


Для того чтобы печь с лежанкой прослужила как можно больше, для сборки лучше всего использовать шамотный кирпич Для того чтобы подготовить печку к выпеканию, необходимо также открыть две из трёх заслонок, а после того как топливо полностью прогорит, они снова закрываются. Также топливный отсек необходимо очистить от образующихся продуктов горения (золы, сажи). Тесто помещается в духовой шкаф, третья заслонка тоже задвигается.Для того чтобы своими руками построить печь из кирпича вам понадобится:

  1. Порядовка, чертежи;
  2. Порядка 2500 единиц шамотных кирпичей;
  3. 900 килограмм глиняного раствора;
  4. 1900 кг песка из карьера;
  5. 250-290 килограмм мертеля.
  • Первые несколько рядов необходимо хорошо перевязать для придания массивной конструкции дополнительной прочности и устойчивости;
  • На третьем и четвёртом производится установка дверцы;
  • На пятом и шестом ряду производим монтаж колосника;
  • С 7 по 9 ряд начинаем формировать стенки топочного отверстия;
  • На 11 и 12 рядах производится установка варочной плиты из чугуна;
  • С тринадцатого по четырнадцатый монтируем и устраиваем колпаки, производим усиление конструкции уголками, размером 100х100;
  • С 15 по 18 ряды продолжаем формировать топочную камеру, возводить перекрытия;
  • На 19 монтируем заслонки;
  • С 20 по 23 выполняем стандартную кладку;
  • На 24 ряду устанавливаем заслонки;
  • Для 25 ряда характерно возведение дымооборота;
  • 26-28 ряды укладываются стандартно;
  • На двадцать девятом закрепляется стальной лист;
  • С 30 по 32 выполняем стандартную кладку;
  • С 33 по 36 возводим дымоходную систему;
  • На 37 ряду укладываем стальной лист, который будет выполнять роль перекрытия;
  • 38 ряд завершает данную порядовку.

Есть разные варианты, потому схема кладки может отличаться.


Чтобы возвести источник тепла в домашних условиях, надо подготовить базовый набор инструментов:

  • молоток-кирка;
  • мастерок;
  • правило;
  • болгарка, отрезные круги по камню, металлу;
  • измерительные приборы – строительный уровень, линейка, угольник, отвес;
  • столярный инструмент, чтобы собрать опалубку фундамента;
  • деревянная порядовка;
  • несколько емкостей и приспособления для замешивания раствора, перебивки глины.

Для строительства понадобится кирпич, песчано-глиняная смесь для раствора. Количество материала ориентировать на масштабы работ. Понадобится и печная фурнитура – поддувальная, топочные и прочистные дверцы, колосниковые решетки, дымовая задвижка, варочная панель.

Просчёт особенностей шведской печи

Чтобы сделать печь шведку своими руками, нужно скрупулезно продумать проект и подобрать соответствующие размера каждого элемента.

Использовать лишь достоверные порядовки печи шведки с наличием варочной поверхности и духовки. Это будет гарантией надежного строения. Отдельный расчет может понадобиться для определения размеров дымохода. Их рассчитывают от теплоотдачи.

Можно автономно определить площадь сечения трубки. Нужно учитывать величину топкости и каким топливом предстоит топить. Первый показатель вычисляют, учитывая такие параметры трубы: длина, ширина, высота.

Таблица: удельная теплотворность дров (кВт/м3)

В таблице учитывают подробные данные, которые позволят определить правильный расчет для максимальной производительности

Чтобы создать кирпичные печи для дома, нужно составить чертежи с порядовками. В данной таблице рассмотрим подробные данные для просчета, без которых нам не обойтись при построении такой печи.

Здесь учитывается мощность и габариты трубы.

Материалы для печи шведка

При создании данной конструкции используется два вида кирпичей: красный и шамотный (огнеупорный) — вместо него иногда используют сырец. Перед укладкой материал на 24 часа замачивают в воде. Фундамент агрегата укладывают на цементный раствор, а саму конструкцию – на глиняный. Долговечность «шведки» зависит от качества глиняного раствора – чем оно выше, тем дольше прослужит печь.

Какой бы ни была порядовка печи шведка, в конструкции обязательно присутствуют металлические детали – заслонки, дверцы, задвижки. Чаще всего они изготавливаются методом чугунного литья. Для перекрытий применяют металлические уголки, арматурную сетку, шины и листы металла. Часто используются и различные отделочные материалы, но «шведку» обычно просто красят известью. Но встречаются и конструкции, украшенные декоративным камнем, изразцами и прочим.

Для порядовки печи потребуются:

  • емкость для раствора;
  • металлическое сито с ячейками 1-2 миллиметра;
  • молоток;
  • штыковая лопата;
  • мастерок;
  • отвес;
  • уровень.

Чем отличается шведская печь от других вариаций?

По сравнению с распространенной русской печью, кирпичная шведка обладает минимальными размерами: без дополнительных пристроек она занимает 1 м² полезной площади, высота достигает 2 м. Многофункциональность обеспечивается благодаря возможности обустройства камина со стороны гостиной, варочной поверхности непосредственно в кухне, а также духовки, сушилки и лежака. При меньшей массе относительно распространенного русского аналога шведка проявляет такую же высокую теплоотдачу.

Если внедрить дополнительные задвижки, можно настроить «зимний» и «летний» режимы отопления. Агрегат разогревается в течение 15 минут, в отличие от других печей, можно с одинаковым успехом использовать уголь, паллеты, дрова, торф. Даже в суровых климатических условиях для поддержания оптимального суточного микроклимата хватит двухразовой топки.

Теплообменник, собранный из вертикально или горизонтально направленных каналов, не нуждается в трудоемком техническом обслуживании. Если придерживаться элементарных правил, можно избежать образования пробок из продуктов горения. Но нужно помнить, что высокие эксплуатационные показатели будут достигнуты только при условии использования отборных материалов: так, для кладки понадобится качественный керамический и шамотный кирпич.

Единственной уязвимостью модели может стать дверца топки. Эта деталь функционирует в условиях максимальных тепловых нагрузок, выполненная из штампованного листа, она быстро выйдет из строя. Оптимальны чугунные литые экземпляры, оснащенные «усами» или креплениями в виде лапок.

Ввод в эксплуатацию

Ни в коем случае нельзя сразу начинать топить печь-шведку. Сырого кирпича она не простит!

Обязательное условие: 2 недели обычной сушки (без дополнительных ухищрений, просто дать отстояться). Затем 2 недели «горячей» сушки.

Нужно следующее:

  • Либо подгадать, чтобы окончание строительных работ пришлось на период хорошей, сухой погоды.
  • Либо две недели «протапливать» помещение электрообогревателями (если холодно).
  • Потом печь подтапливают небольшими порциями дров, чтобы она только слегка прогревалась. Хорошо бы непрерывно, но если не получается, просто регулярно (в течение 2 недель).
  • Во время таких протопок, через прочистные дверцы накладывают смятую бумагу (газетную или обёрточную). Когда бумага перестанет отсыревать — можно прекращать топить.

Для периода «горячей» сушки нельзя применять берёзовые и сосновые дрова (от них много жара и сажи). Лучше использовать осиновые полешки или антрацит.

В самом конце нужно три дня топить печь по утрам и вечерам, наращивая интенсивность жара (загружая сначала мало дров, затем подкладывая и доводя до максимума). Теперь печь готова к каждодневной эксплуатации.

Итак. Шведка подходит для небольшого жилого дама. Если помещение нерегулярно отапливается или дом многокомнатный – больше подойдёт голландка. Для регулярной же протопки можно сказать, что шведка идеальна!

Виды и особенности

Итак, какие бывают печи, какие их особенности? Начнем, пожалуй, с того, что печка шведка – это традиционное устройство, которое использовалось в скандинавских странах. Причем в некоторых селениях используется до сих пор. Именно большая популярность среди «северных народов» дала печке такое название – шведка.

Конструкция, которую имеет печь шведка, рассчитана на размещении в простенках. Причем, так как в данном устройстве имеются:

оборудованная варочная поверхность;

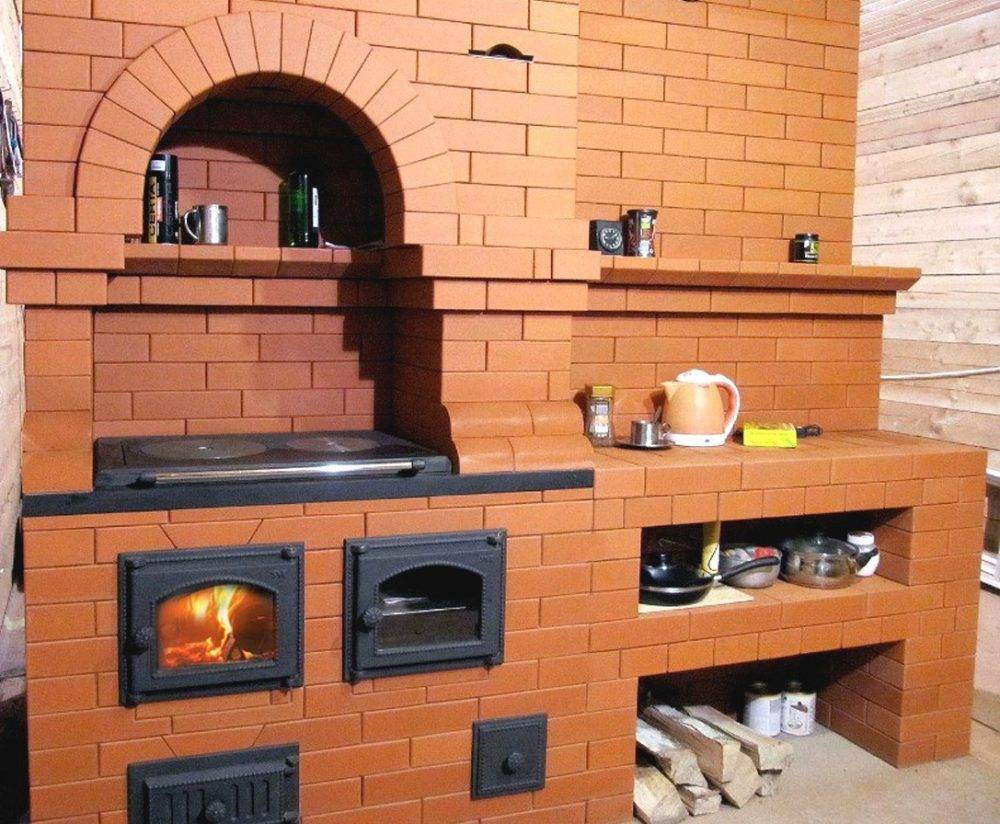

Печь шведка с варочной поверхностью

одна или две духовки;

Печь шведка с двумя духовками

отопительные каналы с отапливаемой лежанкой.

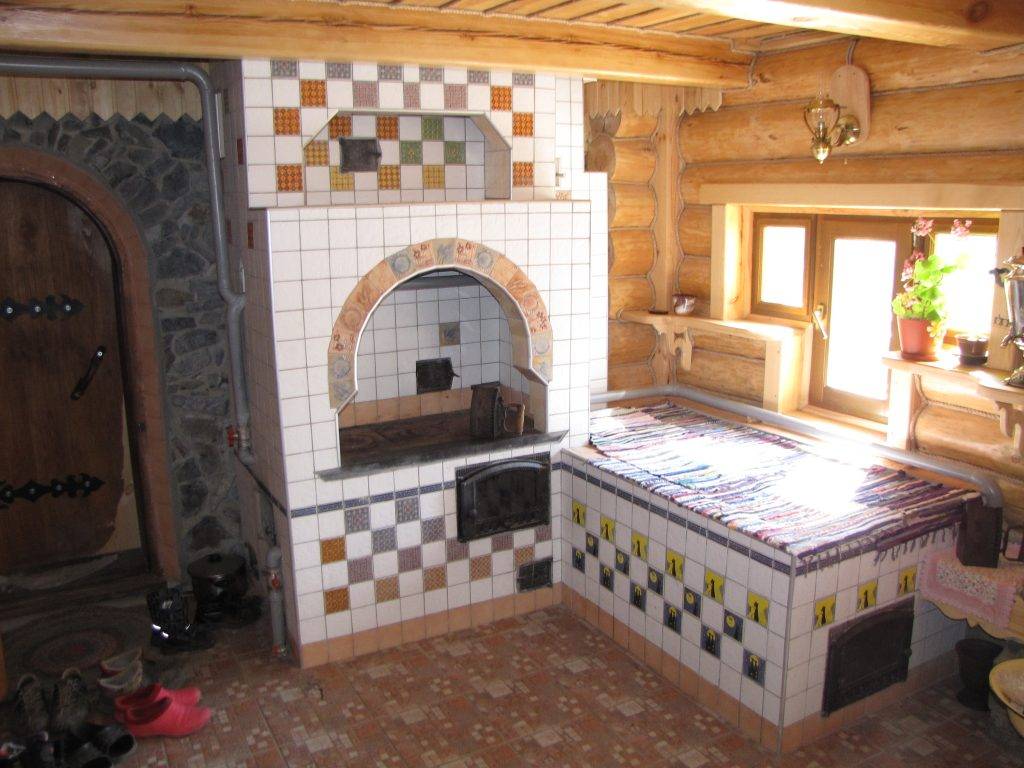

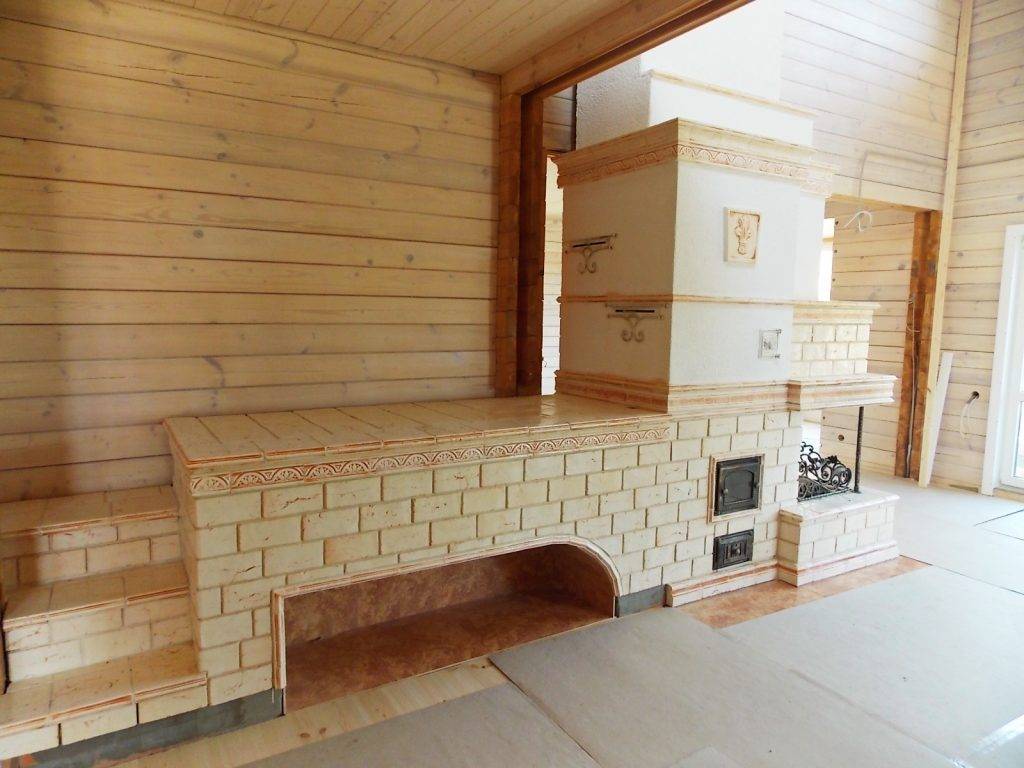

Печь шведка с лежанкой и особой отделкой

Описание устройства печи шведки с лежанкой.

Печь шведка размещается между кухней и жилыми комнатами. В большинстве случаев размеры комнаты для кухни препятствуют установке печки шведки своими руками, и там остается лишь варочная панель и духовка. Однако от такого положения кухня не проигрывает тепло. Наоборот, за время приготовления печка шведка способна хорошо прогреть помещение.

Примечание: Если планируется печка шведка своими руками, стоит задуматься о камине или специальном лежаке. Во многих регионах, даже на современных дачах, в коттеджах, принято устанавливать шведку с лежанкой. Это удобно, аутентично, к тому же можно сделать дополнительное комфортное спальное место для гостей в виде экзотики.

Шведки могут быть различных видов. Работа своими руками также будет зависеть от выбранного варианта. Рассмотрим более подробно каждый вид, глядя на примеры на фото:

1. Современная печка шведка – это компактный, стильный инструмент интерьера, дающий к тому же тепло. Конструкция представляет собой аккуратную «плиту», в которой вместо газа или электричества используется металлическая варочная панель, а также духовка, а в некоторых моделях и несколько духовок. Это очень удобно, ведь еда, приготовленная в печи, значительно отличается от аналогичной, сделанной с использованием газовой либо электрической духовки. Выглядит ее корпус как сочетание привычной «плиты» и прямоугольной вытяжки по всей высоте комнаты. В их изготовлении используют талькомагнезит либо титан. Это самостоятельные устройства, которые не требуют особо сложных инженерных решений. Особенно если есть уже подготовленные дымовые каналы. Такие печки шведки не нужно делать своими руками. Они продаются в специализированных магазинах и, несмотря на свою дороговизну, достаточно популярны.

Печь шведка современного образца

2. Классическая печка шведка обычно делается своими руками либо по заказу. В ее изготовлении в большинстве случаев используется огнеупорный кирпич и такая же облицовка .

Классическая печь шведка с варочными поверхностями

3. Декоративная печка шведка миниатюрная, почти «сувенирный» вариант стандартной классической печки. Чаще декоративная модель устанавливается как вспомогательное средство для приготовления пищи и запасное устройство отопления. Например, в частном доме, где постоянно работает подстанция, есть свет и даже газ. В таких случаях своя печка будет изюминкой кухне. Ее делают из огнеупорных материалов, облицовывают изразцами, которые отлично подчеркивают домашний уют кухни.

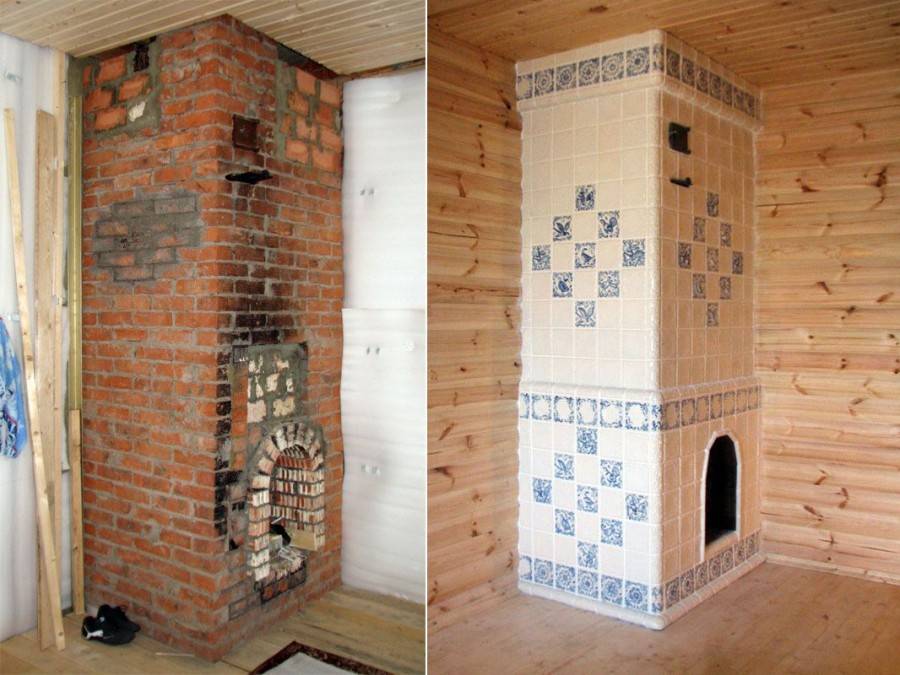

Печь шведка с отделкой

Делать своими руками тот или иной вариант можно с соблюдением основных рекомендаций в производстве. Все-таки нельзя забывать, что конструкция будет контактировать с прямым огнем, а значит, должна быть максимально безопасной для жильцов, не теряя своей функциональности. Потому еще при составлении первых чертежей стоит учитывать, где будет размещаться варочная часть, духовки, камин, лежанка и т. д. Только таким образом можно получить хорошее добротное и полезное устройство.

Рекомендации по изготовлению печи шведки с тремя режимами топки

Печь-шведка своими руками: порядовка, материалы и особенности установки

Ключевой материал для сооружения отопительно-варочной шведки своими руками – это красный кирпич из керамики. Категорически запрещено для кладки использовать ранее применяемый кирпич, например, со старой разобранной печи. Для топки применяйте шамотные кирпичи.

Также приготовьте такой набор материалов для работы:

  • топочная конструкция;
  • поддувало;
  • дверцы для прочистки;
  • духовка;
  • колосники и задвижки;
  • полоска из стали.

Количество указанных материалов и их размеры следует выбирать в зависимости от типа самой печи, ее габаритов и в соответствии с выбранной порядовкой.

Как и прочие типы кирпичных печей, шведку следует укладывать на фундамент, который предварительно следует приготовить. Его установка не отличается от укладки подобного при возведении других отопительно-варочных и прочих типов печных и отопительных конструкций.

Помните, что размер фундамент обязан превышать размеры печи. Его выкладывают на основе щебня и битого кирпича, затем послойно заливают бетоном. Последний слой фундамента подлежит гидроизоляции и затем можно осуществлять кладку кирпичей согласно порядовке конструкции.

При кладке необходимо соблюдать ровность поверхности и прочность. Изнутри каналы должны иметь гладкую поверхность, а швы не должны содержать пустоты и излишки раствора для кладки. Швы следует контролировать при помощи уровня, они не должны иметь слишком большую толщину. Если применяется керамический кирпич, допустимый параметр в данном случае составляет полсантиметра, а если шамотный – то 0,3 см соответственно. Перевязывать их следует на полкирпича.

Обязательно следите за сечением дымового канала, чтобы оно не менялось во время работы печи. Если оно начинает сужаться даже немного, дымовые газы не смогут нормально выходить и могут попасть в помещение, образуя задымление.

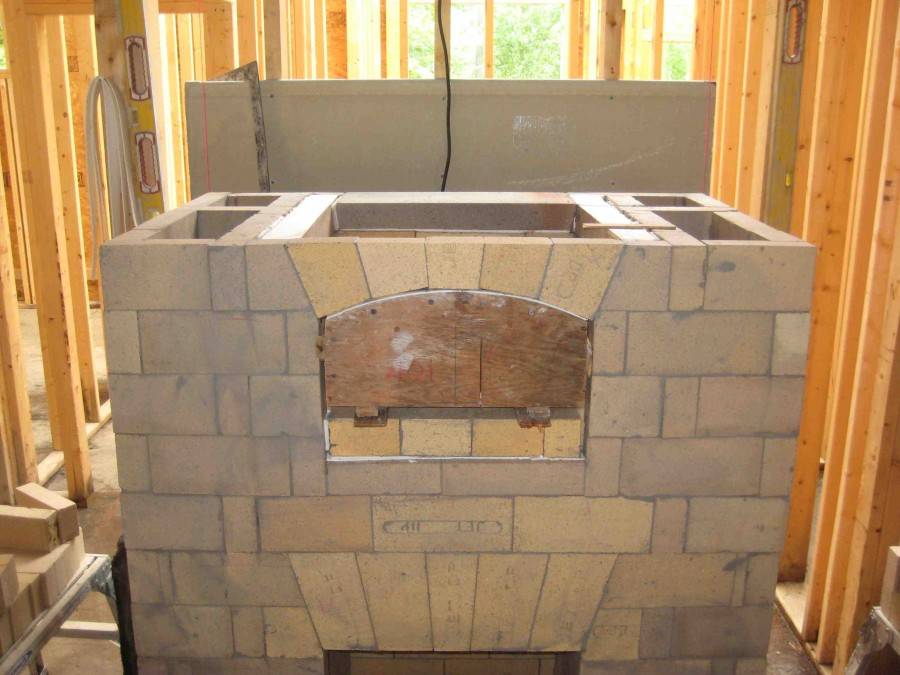

Кладка начинается с первого ряда и очень важно выложить его с максимальной точностью, ведь именно он определяет надежность и прочность всей печи. При его кладке используйте уровень для контроля ровности. После того, как первый ряд выложен, поставьте дверцу для поддувала

Далее следуйте порядовке при кладке последующих рядов. Чтобы сформировать внутреннее пространство поддувала, топки и других внутренних элементов печи следует кирпичи немного стесать

После того, как первый ряд выложен, поставьте дверцу для поддувала. Далее следуйте порядовке при кладке последующих рядов. Чтобы сформировать внутреннее пространство поддувала, топки и других внутренних элементов печи следует кирпичи немного стесать

Очень важно, чтобы совпали верхняя кладочная часть и высота дверец. В следующем ряду дверцы перекрываются. Помните, чтобы кирпичи и металл имеют разные конфигурации в плане расширения тепла, при их установке рядом соблюдайте зазор на полтора сантиметра

Заполните зазоры сухим песком, а пространство вокруг топочной камеры и саму топку заделайте шамотом. Не допускайте отклонений и перекосов на этом этапе работы, чтобы без труда на кладку можно было поставить варочную плиту из чугуна для приготовления пищи

Помните, чтобы кирпичи и металл имеют разные конфигурации в плане расширения тепла, при их установке рядом соблюдайте зазор на полтора сантиметра. Заполните зазоры сухим песком, а пространство вокруг топочной камеры и саму топку заделайте шамотом. Не допускайте отклонений и перекосов на этом этапе работы, чтобы без труда на кладку можно было поставить варочную плиту из чугуна для приготовления пищи.

Напоследок о сушке и растопке

Заключительный этап строительства – просушивание тела печи, предварительное протапливание

В этом плане «шведка» требует осторожного подхода:

  1. Сразу разжигать дрова в топливнике нельзя.
  2. Сначала кладка должна просушиться в течение 2 недель. Если погода холодная и сырая, задействуйте электрический тепловентилятор.
  3. В течение 14 дней регулярно протапливайте печку малыми порциями сухих дров (3—4 кг в сутки). Используйте породы дерева, дающие мало сажи, — осину, акацию, тополь.

Первые рабочие топки делайте малым количеством дров, постепенно увеличивая нагрузку. Не забудьте открыть заслонки зимнего хода, дабы «шведка» прогревалась равномерно.

Использование

Шведка, как и любая печь, требует первоначального ввода в эксплуатацию

И тут важно запомнить несколько простых рекомендаций:

Растапливать печь сразу после кладки нельзя

Очень важно, чтобы все хорошенько просохло. Причем, если период работы припадает на дождливые дни, стоит выждать время, пока погода не будет сухой и теплой.
В течение 10–14 недель непрерывная топка маленькими порциями топлива

Это необходимо для того, чтобы конструкция достаточно просохла.
Положить в прочистные дверцы смятую бумагу или газеты. За время сушки температура не достигает того уровня, чтобы бумага загорелась, однако такой ход поможет понять, когда заканчивать цикл. Как только бумага стала сухой и более не сыреет, печь просушена.

В заключение остается сказать пару слов о выборе отделки

Материалы важно использовать пожаробезопасные, так как шведка – это не только «внутренний огонь», но и «внешний» – от конфорок, например. Поэтому легко воспламеняющиеся отделочные материалы выбирать не стоит

Устройство отопительно-варочной печи шведка

Функциональные мангалы с крышей: особенности, виды, изготовление Классификация печей для гаража, изготовление своими руками Особенности, виды печей Кузнецова. Рекомендации по созданию своими руками Дверцы для печей и каминов: виды, особенности и рекомендации по выбору Разновидности индукционных печей, особенности самостоятельного создания

Преимущества и недостатки

Печь-шведка – весьма эффективный и практичный отопительно-варочный прибор

Шведка – симбиоз высокой вертикальной конструкции для обогрева комнаты и варочной плиты для кухни. Лучше всего ее устанавливать в межкомнатной перегородке, чтобы отопительная поверхность оказывалась внутри жилой комнаты, а варочная – со стороны кухни. При этом кухонное помещение обогревается во время готовки, а жилые – постоянно.

Конструкция обладает немалым количеством плюсов.

  • Высокая функциональность – печка обогревает комнаты, позволяет нагревать воду, варить и жарить пищу, печь пироги, прогревать готовые блюда, сушить как продукты, так и вещи.
  • Конструкция экономична. Вертикальная ее часть оборудуется множеством сложных дымоотводных каналов, по которым долго циркулирует отработанный газ, полностью отдавая тепло в помещение.
  • Печь из кирпича шведка кажется компактной. На деле ее рабочая площадь почти не уступает русской, но из-за конструкции и расположения она кажется небольшой и не занимает жилую площадь.
  • Позволяет прогревать сразу 2 комнаты. При небольшой площади можно отопить весь дом.
  • В качестве топлива используется буквально все: уголь, щепа, поленья, ветки, даже камыш и сухой бурьян.
  • Шведка долго хранит тепло и в этом не уступает «голландке»: одной топки хватает, чтобы держать в комнатах стабильную температуру не менее 12 часов.

Для сооружения шведки требуется большой опыт и умение

Минусы:

  • Шведка довольно требовательна к материалу. Выкладывают ее из шамота самого высокого качества.
  • Конструкция очень сложна. Для ее сооружения требуется большой опыт и умение. Новичкам это не под силу.

Просушка выложенной печки

После завершения процесса кладки, печь нельзя сразу же топить в полную силу, так как в этом случае она будет просыхать неравномерно, и на поверхности стен появятся некрасивые разводы. Кроме этого, раствор на швах может пойти трещинами, и произойдет разгерметизация стенок.

Чтобы этого не произошло, печь должна пройти процесс естественной сушки в течение 10 ÷ 12 дней. При этом необходимо открыть все задвижки и дверцы. Для того, чтобы создать благоприятные условия для просушки печного сооружения, в данном случае в варочную камеру можно поместить обычную электрическую лампочку на 200 ÷ 250 Вт, на все время просыхания.

После завершения первого этапа сушки, можно переходить к принудительным мероприятиям — начинать протапливать печь небольшим количеством дров, при открытых дымовых задвижках, но с закрытыми топками.

Протапливают печь в течение 7 ÷ 10 дней по особой системе: в первые два дня используется для топки всего 3 ÷ 4,5 кг дров, каждый день прибавляя по 1 ÷ 1,5 кг топлива к первоначальному количеству, и так на протяжении всего время принудительной просушки.

Если после длительной просушки и проведения контрольной топки все-таки появились незначительные трещинки в швах между рядов кладки, не стоит торопиться их заделывать. За ними нужно понаблюдать в течение отопительного сезона. В течение этого времени они или остановятся в одном положении, или еще немного расширятся. Только по окончания сезона отопления можно провести ремонт, заделав все появившиеся изъяны.

https://youtube.com/watch?v=7X2ITFmF5JQ

Подготовительные работы

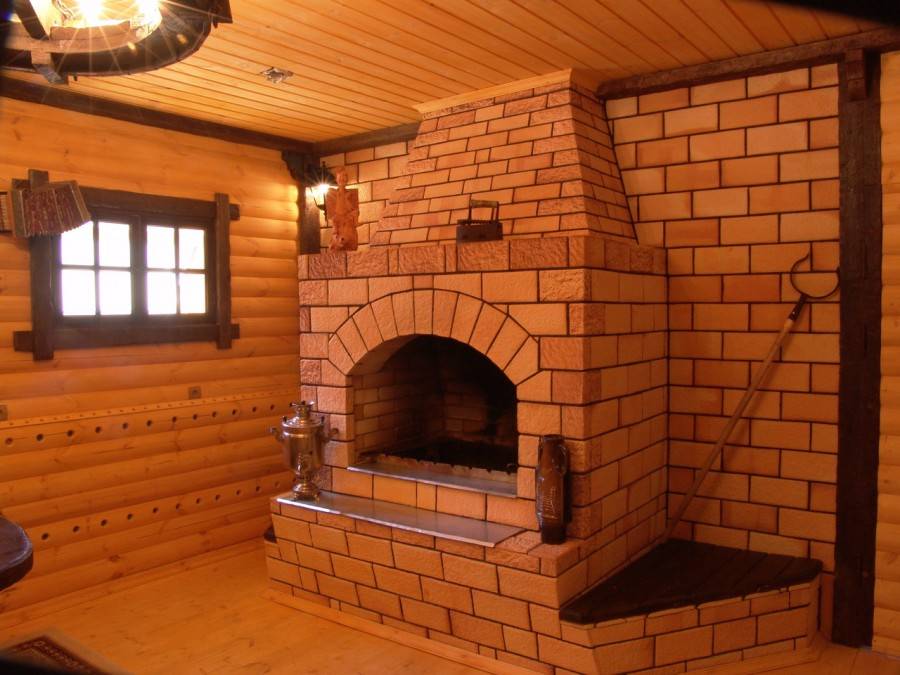

Для того чтобы собрать кирпичный угловой камин, необходимо выполнить подробный чертёж и выбрать оптимальное место для установки, после чего произвести расчёт всех строительных материалов, фурнитуры и крепежей. Для сборки и строительства угловой конструкции нам понадобится:

  • Красный кирпич марки М-100 (около 750 штук, материал для сборки дымохода рассчитывается отдельно);
  • Шамотный кирпич 50 штук;
  • Полоска из стали размером 600 на 300 на 3 миллиметра;
  • Стальной уголок размером 100 на 100 миллиметров, L=750 миллиметров;
  • Два стальных листа размерами 300 на 300 на 3 и 530 на 400 и 3 миллиметра;
  • Песок и глина (0,5 и 0,8 кубометров, без учёта дымохода);
  • Поддувало и топка (140х250 и 210х250 миллиметров);
  • Две прочистные дверцы габаритами 140 на 130 миллиметров;
  • Одна конфорка и духовка (410х410 и 300х280х510);
  • Печная и каминная задвижка (130 на 250 и 250 на 250 миллиметров).

Возведение фундамента

Поскольку камин угловой кирпичный имеет достаточно большую массу, для его установки, необходимо сборка отдельного фундамента. На данном этапе рекомендуем воспользоваться следующим пошаговым руководством и советами:

  1. Самым надёжным фундаментом, является монолитный армированный. Длина фундамента должна быть больше камина с двух сторон на 8-13 сантиметров;
  2. На первом этапе выполняется разметка, после чего выкапывается яма соответствующих размеров;
  3. Для небольшого домика, глубина ямы может составлять порядка 50 сантиметров (ленточный);
  1. Первым слоем засыпается песок, его слой составляет 8-12 сантиметров, после чего сверху заливается вода, и слой хорошо утрамбовывается;
  2. Далее выполняется опалубка. Для этого применяются доски, толщина которых составляет 20-25 миллиметров. В качестве альтернативы можно использовать фанеру. Опалубка может быть как полностью герметичной, так и съемной;
  3. Далее арматурой из прутков укладывается решётка размером пятнадцать на пятнадцать сантиметров. Прутки связываются проволокой, в тех местах, где пересекаются между собой;
  4. Если высота фундамента составляет более 18 сантиметров, арматура укладывается дважды- в верхней и нижней части;
  5. Далее подготавливается раствор на основе цемента. В соотношении 1:2:2 (цемента к щебню и речному песку). Доливается вода, так, чтобы консистенция была средней густоты;
  6. Бетонная смесь заливается в опалубку за один раз (полностью), большим слоем;
  7. Сам фундамент должен быть ниже уровня пола в среднем на 9-18 сантиметров.

Напоследок о сушке и растопке

Заключительный этап строительства – просушивание тела печи, предварительное протапливание

В этом плане «шведка» требует осторожного подхода:

  1. Сразу разжигать дрова в топливнике нельзя.
  2. Сначала кладка должна просушиться в течение 2 недель. Если погода холодная и сырая, задействуйте электрический тепловентилятор.
  3. В течение 14 дней регулярно протапливайте печку малыми порциями сухих дров (3—4 кг в сутки). Используйте породы дерева, дающие мало сажи, — осину, акацию, тополь.

Первые рабочие топки делайте малым количеством дров, постепенно увеличивая нагрузку. Не забудьте открыть заслонки зимнего хода, дабы «шведка» прогревалась равномерно.

Конструкция печи

В процессе работы отопительной системы теплообмен идет в колпаковой части печи, которая расположена сверху топки и камеры сушки. При этом газы из топки в трубу попадают через дымоход канального типа.

Конструктивно выделяют и такие особенности:

Большая духовка изготовлена из литого чугуна. Ее роль состоит в ускорении нагрева, который начинается сразу же после растопки печи. Поскольку духовой шкаф обустроен ниже топки или на ее уровне, то в результате дожига дров выделяется много тепловой энергии. Это приводит к поступлению в комнату горячего воздуха, идущего снизу вверх.

Верхняя ниша обогревается за счет первичного и вторичного тепла. Температура в этой зоне постоянна. Здесь можно удобно просушивать несколько комплектов одежды.

Углубление над поверхностью варочной плиты играет роль термоса.

Задняя поверхность, как это видно на фото печи шведки, выполняет роль стенки, ведущей в комнату. Здесь обустраивают лежанку или камин.

Виды печей и их характеристики

Существует несколько моделей печи шведка:

  • отопительно-варочная печь, имеющая только плиту, а также при желании оснащенная дополнительно духовкой, водогрейным баком и нишей для сушки;

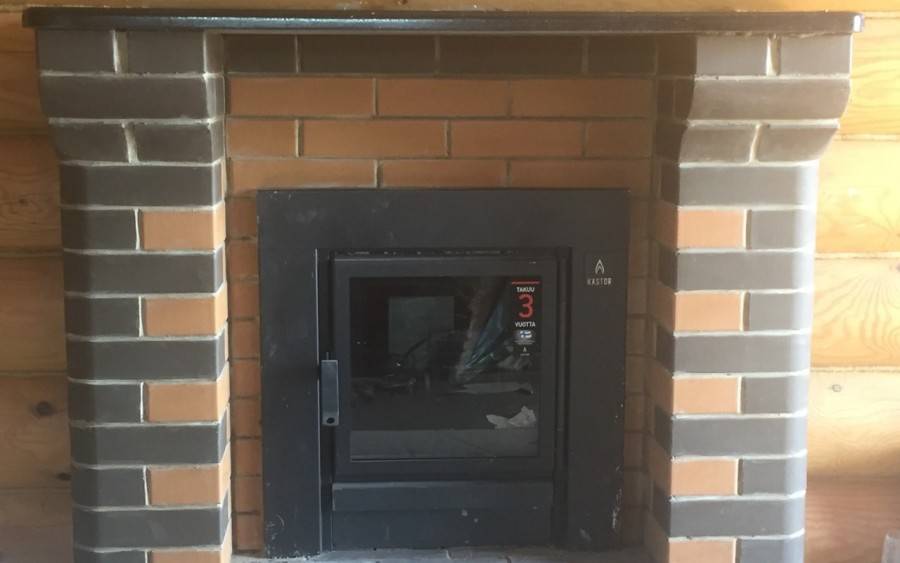

  • печь-камин, который может быть расположен таким образом, что отопительно-варочная часть сооружения будет выходить в кухню, а декоративная каминная сторона в спальню или гостиную;
  • шведка, имеющая лежанку – такая печь имеет более сложную конструкцию, но зато она может выполнять в зимнее время функцию теплой кровати.

Шведка с лежанкой является аналогом русской печи и еще относительно недавно была довольно распространена. Сейчас же такие конструкции вытеснились более компактными классическими вариантами.

Однако широко известен положительный эффект таких печей при простудных заболеваниях. Наши предки считали, что стоит поспать на хорошо прогретой печи, и болезнь отступит.

Модель выбирается в зависимости от площади, которая может быть под нее использована, так как некоторые из разновидностей — достаточно массивны, а другие, наоборот, имеют компактные формы.

При выборе печи, кроме площади, конечно же, учитываются предъявляемые к ней требования по функциональности.

Например, если шведка устанавливается в кухне и место ее расположения не граничит с другими комнатами, то выбор обычно падает на компактную отопительно-варочную печь.

Если же необходимо обогреть весь дом, то для печи выбирается соответствующее место, где она будет обогревать сразу две комнаты, или же вариант с лежанкой, от которой исходит также достаточно большое количество тепла.

Шведка с камином отлично подойдет для романтического интерьера – ее обычно выбирают те хозяева, которые любят проводить вечера около огня. Если кладка каминного отдела произведена правильно, то он также вполне сможет обогреть комнату, в которую выходит его топка.

Относительно построения щитка такие печи также делятся на несколько видов:

    • В случае горизонтального построения щитка прогревание конструкции происходит равномерно.

      Однако для прочистки такой системы необходимо большое количество прочистных отверстий, оснащенных дверками, что делает такую конструкцию более сложной в возведении и дорогостоящей.

    • В случае с вертикальным расположением газоходных каналов в такой печке может быть лишь один прочистной люк.

      Поскольку чаще всего такие печи располагаются между двух комнат, то одна из них будет прогреваться быстрее другой. Это объясняется тем, что в первом канале, расположенном со стороны печи, температура будет существенно выше, чем в третьем, куда отводятся уже несколько остывшие газы.

Шведка с колпаковым режимом топки.
Данный вариант обладает достоинствами обеих вышеописанных систем. Прогрев печи в данном случае происходит равномерно, а для самой конструкции требуется лишь одно прочистное окошко. Еще один плюс – для строительства такой печи необходимо меньшее количество кирпича. К тому же, и остывает такая конструкция сравнительно медленнее.

Полезные советы для кладки шведки

  1. Во время всего процесса кладки, старайтесь следить за толщиной шва. Он должен быть 5 мм.

  2. Чтобы кирпич во время кладки не впитывал влагу раствора, рекомендуется его намочить перед строительными работами. Достаточно окунуть его в воду не 1 минуту, чтобы он впитал достаточное количество влаги.
  3. Не забывайте проверять по вертикали и горизонтали ровность кладки. Для этого используйте строительный уровень и отвес. Уголками проверяйте ровность углов печи.
  4. После кладки печи, подождите 2 недели, пока она хорошо не просушится. Если вы возводите печь в летний период, то она просушится естественным путем. В холодное время – используйте вентилятор.
  5. Любой мастер печного дела вам скажет, что чем меньше металла в печи, тем лучше.

    Но для висячей кладки не обойтись без металлических уголков, ведь арочные своды здесь не подойдут (шведка отличается своей компактностью). Единственным условием, которое нужно соблюдать – ничего нельзя делать впритык к железу или класть железо на голый кирпич. Во всех местах, где планируется состыковка металлических деталей с кирпичом, должен прокладываться слой раствора в 5-6 мм.

  6. Укладывая варочную плиту на кирпич, необходимо проложить на него слой глиняного раствора. Это защитит кирпич от нагревания.

Печь шведка

Следуя нашей подробной инструкции, у вас обязательно получится правильно выложить порядовку печи. А полезное видео поможет вам наглядно понять схему кладки.

Вид конструкции

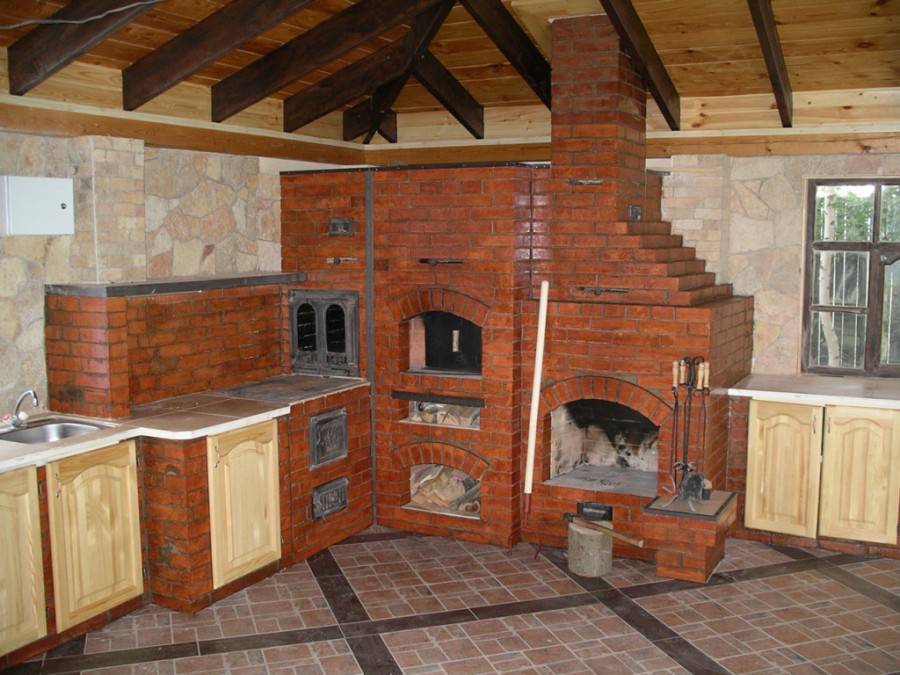

В зависимости от назначения шведка может быть выполнена в одном из нескольких вариантов. Самая простая отопительно-варочная печь может иметь только плиту или доукомплектовываться духовкой. Также можно дополнить конструкцию баком для подогрева воды или нишей-сушкой для белья.

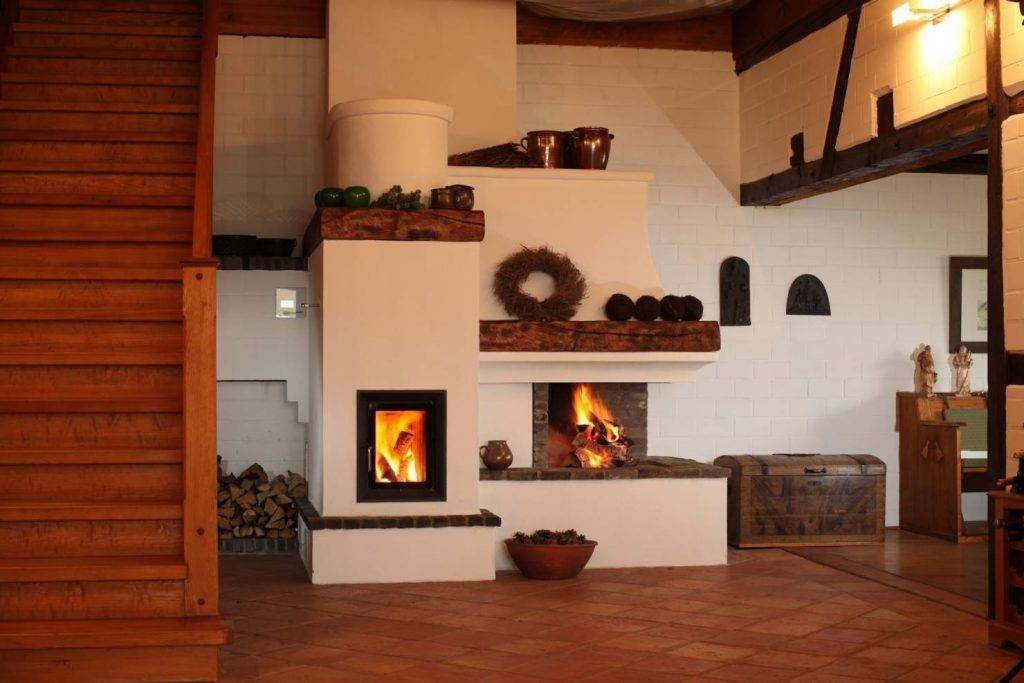

Обогревательная установка с камином обычно устанавливается таким образом, чтобы ее варочная часть с духовкой выходила в кухню, а декоративная – в гостиную или комнату для отдыха.

Если есть желание холодными зимними вечерами отдыхать на теплой поверхности, стоит смастерить своими руками печь с лежанкой, которая вполне может заменить кровать.

Оптимальный выбор

Какую из моделей конструкции вы бы не выбрали, необходимо брать во внимание площадь помещения, в котором она будет установлена, так как некоторые варианты отличаются массивными габаритами и могут просто не поместиться в небольшой комнате. Естественно, когда выбирается проект и порядовка, учитывается желаемый функционал установки для обогрева

Если шведка будет расположена в кухне, и ее стенки не смогут граничить со смежными помещениями, обычно останавливают свой выбор на компактной модели

Естественно, когда выбирается проект и порядовка, учитывается желаемый функционал установки для обогрева. Если шведка будет расположена в кухне, и ее стенки не смогут граничить со смежными помещениями, обычно останавливают свой выбор на компактной модели.

Расчёт основных параметров шведской печи

Процесс проектирования печи заключается в определении правильных размеров всех её конструктивных элементов.

  1. Только использование надёжных источников проектной документации (порядовок) может обеспечить гарантированную надёжность. Сегодня скачать порядовку с детальным описанием кладки стоит не более 100 руб. Заказать проект нестандартных габаритов стоит около 1000 руб. Не стоит экономить эти незначительные суммы, чтобы впоследствии потерять гораздо больше. Все размеры нужно строго соблюдать без исключения.
  2. Предметом отдельных расчётов могут стать размеры дымохода, которые определяются в зависимости от мощности и теплоотдачи печного оборудования.

Для самостоятельного определения площади сечения трубы нужны два показателя — размер топки и удельная теплотворность используемого топлива. Первый вычисляется путём перемножения линейных размеров топки (длины, ширины и высоты). Второй находится в специальных таблицах. Теплоотдача вычисляется по формуле W=Eуд∙Vт ∙ 0,63 ∙ 0,4 ∙ 0,8, где W — теплоотдача в кВт, Vт — объём топки, а Eуд — удельная теплотворность, которую находим из таблиц. Числовые коэффициенты означают КПД печи (0,4), коэффициент сгорания топлива (0,8) и коэффициент загрузки топки (0,63).

Таблица: удельная теплотворность дров (кВт/м3)

Вид древесного топливаВлажность 12%Влажность 25%Влажность 50%
Тополь18561448636
Пихта19021484652
Ель20881629715
Берёза301623521033
Дуб375829321287
Осина21811701747

Для примера рассчитаем сечение дымохода для топки с размерами 0,4х0,3х0,4 м.

  1. Объём такой топочной камеры составит Vт=0,4∙0,3∙0,4 = 0,048 м3.
  2. Если печь топится берёзовыми дровами с влажностью в 25%, мощность составит W = 2352∙0,048∙0,63∙0,4∙0,8 = 22,76 кВт.
  3. Далее используется другая таблица — зависимости сечения дымохода от мощности печи. По ней определяем, что размер трубы нужен максимальный — 270х270 мм.

Таблица: выбор размера дымоходной трубы по мощности печи

Мощность, кВтРазмеры трубы, мм
до 3,5140х140
3,5–5,2140х200
5,2–7,2140х270
7,2–10,5200х200
10,5–14200х270
свыше 14270х270

Дверца топки

При эксплуатации печи по причине высоких тепловых нагрузок часто страдает топочная дверца. Если берется дверца, выполненная из дешевого материала плохого качества, она быстро расшатывается, а иногда даже выпадает. Желательно, чтобы дверца была литой, с усами, которые замуровываются в кладку. Эти усы можно сделать самостоятельно, достаточно к краям изделия приварить предварительно отожженную стальную проволоку (длина от 50 до 70 мм, диаметр — 3 или 4 мм). Самодельные усы направляют в разные стороны так, чтобы их расположение соответствовало букве V, и расстояние составляло 40-50 мм, после чего замуровывают. Для получения надежной дверцы дополнительно надо применить стальную полоску либо уголок.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
