Печи отопительно варочные кирпичные – как сделать своими руками

Инструкция по кладке, — что и как делать?

Для строительства потребуется следующий инструмент: совковая лопата, строительный уровень, рулетка, метр, угольник, кельма, кирка-молоток, расшивка, болгарка.

Шаг 1. Определяем место размещения печи

Печные устройства устанавливают в углу, по центу или вдоль стены комнаты. Не следует их устанавливать напротив дверей, поскольку это будет снижать КПД. После определения будущего местоположения на полу делают разметку, соответствующую габаритам печи с учётом напуска под фундамент, и производят выпил половых досок.

При выборе места следует учитывать дымоход конструкции, — недопустимо, чтобы он прикасался к потолочным балкам дома. Для этого нужно использовать строительный отвес.

Шаг 2. Строим фундамент

  • В подготовленном заранее месте выкапывают котлован для будущего основания печки. Глубина его должна быть не менее 70 см, т.е. ниже уровня промерзания грунта. При строительстве лёгких конструкций котлован под монолит можно делать меньшей глубины, но тогда фундамент следует оснастить столбчато-свайными элементами.
  • Как только яма готова, приступают к устройству деревянной опалубки, т.е. того остова, который и будет формировать фундамент.
  • Для увеличения жёсткости основания производят его армирование, — для этого вяжут арматуру или используют металлическую сетку.
  • На дне котлована формируют песчаную подушку из песка большой фракции.
  • Готовят бетон и заливают в подготовленную форму. Верхний уровень залитого бетонного раствора должна быть ниже 14 см. нулевого уровня (пола).

Фундамент будет надёжный

После того, как фундамент устоялся, приступают к следующему этапу, т.е. через 4 недели.

Шаг 3. Готовим кирпич для работы

Кладочный кирпич нужно подготовить, т.е. рассчитать необходимое количество для каждого ряда, при необходимости с помощью болгарки нарезать. А также до начала работ замочить кирпич в воде.

Шаг 4. Подготовка кладочных растворов

Глина для печи – это лучший раствор для кладки: она мягкая и эластичная, а после обжига набирает прочность, в дальнейшем от жары не трескается.

Глину можно купить

Глиняный раствор делается на «глаз» с добавлением песка. Сухую глину притирают ситом, перемешивают равными частями с песком и добавляют воду. Если получилась пластичная и вязкая консистенция густой сметаны, то раствор получился. Если смесь «жирная» или наоборот, то добавляется песок или глина соответственно.

Шаг 5. Возводим печь

Первый ряд – выравнивающий, укладывается на цементный раствор на заранее устеленный кусок рубероида или другого аналога. После начинают укладку по схеме и в соответствии с проектом.

Видео, как производят кладку:

Шаг 6. Кладка дымовой трубы

Возведение дымовой трубы осуществляется в соответствии с планом, и на первых этапах должно быть предусмотрено отсутствие прикосновения её с деревянными потолочными несущими конструкциями.

Для хорошей тяги необходима минимальная высота трубы, которая не может быть меньше 5 метров. Также следует при кладке дымохода удалять излишки раствора, чтобы он не затруднял и не создавал посторонние вихревые потоки внутри трубы.

Шаг 7. Внешний вид или облицовка

Если есть насущность улучшить внешний вид печи, то можно её обналичить искусственным камнем, декоративным кирпичом или керамической плиткой.

Обналичка может помочь

Делать это не рекомендуется, поскольку это значительно снижает теплоотдачу печи.

Шаг 8. Просушка печи

Вот печь и готова, но не торопитесь ею пользоваться. Выложенный кирпич набрал много влаги, и резкое увеличение температуры его расколет, — его нужно высушить.

Для этого её нужно в открытом состоянии оставить не несколько дней. Лучше использовать электрические термостаты или помещать внутрь печи электролампочку.

Подготовка к запуску — просушка

Ещё более простой вариант печки

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощённую отопительную конструкцию. Эту печь своими руками можно выложить буквально за час, даже если руки вообще далеки от того, чтобы называться золотыми.

Рисунок 4. Простейший вариант печи из кирпича

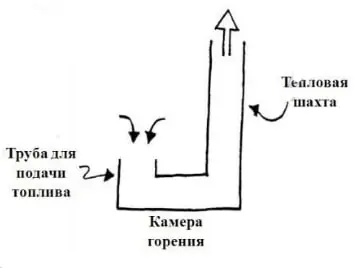

Принцип работы сооружения прост. Внизу сгорает твёрдое топливо, здесь же оседающее под воздействием собственной массы. Температурные перепады создают тягу, увлекающую горячие воздушные потоки кверху. При этом дрова сгорают почти без остатка – задымление минимальное.

Для кладки понадобится всего лишь два десятка целых кирпичей и две половинки. Печка состоит из пяти рядов. Конструкция настолько проста, что описывать порядовку нет никакого смысла. Порядок действий наглядно представлен на иллюстрации.

Рисунок 5. Порядовка самой простой кирпичной конструкции

*Если уложить кирпичи корректно (а сделать иначе очень сложно), результат будет аналогичным тому, который представлен на фото. Кирпичи рекомендуется связать глиняным раствором. Но в походных условиях можно обойтись и без связующего материала – просто положить компоненты друг на друга согласно порядовке. В таком случае печка сооружается за пять минут.

Рисунок 6. Процесс кладкиРисунок 7. Готовая мобильная печь из кирпича

Тем, кто захочет промежуточный вариант, можно порекомендовать вариант чуть посложней.

Рисунок 8. Схема устройства простой печки

*Согласно этой схеме на выходе – г-образная трёхсекционная печка. Первый отсек рассчитан на загрузку дров. Второй представляет собой камеру, в которой поленья сгорают. Третий отсек – это дымоходный канал.

Рисунок 9. Г-образная печка

На создание этой конструкции тоже потребуется 20-30 кирпичей. Такой вариант можно осилить самому за пару часов, если навыки каменщика отсутствуют напрочь. Специалисту сооружение подчинится за считанные минуты.

Преимущества простейших печных конструкций

Достоинства конструкций:

  • очень высокая скорость монтажа – от дня до нескольких минут;
  • не требует фундамента; печку можно сложить где угодно; а если не использовать связующую смесь, печка выходит разборной и легко перемещается;
  • в качестве топлива – всё, что горит: поленья, ветки, шишки, стебли кукурузы, листья, ДСП, остатки мебели и т. п.;
  • топливный расход в несколько раз меньше, чем, к примеру, в случае с буржуйкой;
  • самый простой вариант – без использования глины – позволяет получить большую теплоотдачу, чем от костра; поэтому подобные конструкции – находка для тех, кому не хочется постоянно поддерживать костёр в походе;
  • почти полное отсутствие задымления – топливо сгорает с минимумом отходов;
  • температура кирпичей достигает 1000 градусов – хороший обогрев и быстрое приготовление пищи обеспечены.

Формы печей из кирпича для дома

Кроме специфики функций, для классификации кирпичных печей могут использоваться и другие параметры.

По форме встречаются следующие варианты печей для дома из кирпича:

  • Прямоугольные. Соорудить такие конструкции проще всего.
  • Квадратные. Обладают наиболее компактными размерами.
  • Угловые. Отличный вариант для небольших помещений и комнат со сложной конфигурацией.
  • Круглые. Очень экзотичный и красивый вариант.
  • Т-образные. Наиболее традиционная разновидность печей из кирпича для дома.

Форма печи обычно выбирается, исходя из специфики места установки и предпочтений хозяев дома.

Также существует разновидности печей для дома по модели топки, где главным параметром выступает толщина стенок:

  • Толстостенные. Отличаются самой высокой эффективностью.
  • Тонкостенные. Ими комплектуются только варочные разновидности печей из кирпича.
  • Комбинированные. Обычно применяются в отопительно-варочных типах печей для дома.

Как правило, готовую кирпичную конструкцию печи дополнительно отделывают тем или иным способом.

Для этих целей может использоваться:

  • Штукатурка.
  • Декоративный кирпич.
  • Плитка или печной кафель.
  • Специальный металлический футляр.

Выбор варианта отделки в основном зависит от общего интерьера жилища и типа печи из кирпича. Первые три варианта потребуют применения специального жаропрочного раствора на основе качественной глины. В принципе, для этого можно использовать ту же смесь, на которой проводилась кладка. Особенно хороши в этом отношении сухие порошки заводской фасовки: для приготовления готового раствора их необходимо развести в воде, в указанных на упаковке пропорциях. В случае со штукатуркой обычно применяется дополнительная армирующая сетка из стали, которую фиксируют на кирпичные стенки. Штукатурные работы разрешается проводить только после полного высыхания кладки.

Что касается облицовки с помощью декоративного кирпича или кафеля, то для этих целей можно применять только специальные термостойкие образцы, хорошо переносящие значительные температурные колебания. В некоторых случаях кирпичные стенки оставляются без всякой отделки, однако для этого кладку необходимо выполнить максимально качественно. Также это допускается в тех случаях, когда ко внешнему оформлению печи не предъявляются особенные требования. Это бывает, к примеру, если отопительная конструкция сооружается где-то в гараже, сарае или теплице.

Отопительная печь с нижним обогревом размером 1020×890 мм

Отопительная печь имеет размеры, мм: 1020x890x2240.

Расход материалов (без учета фундамента и трубы) следующий:

  • кирпич красный — 570 шт.,
  • кирпич огнеупорный — 100 шт.,
  • глина красная — 20 ведер,
  • глина огнеупорная — 3 ведра,
  • песок — 12 ведер,
  • дверка топочная — 250×210 мм,
  • дверка поддувальная — 250×140 мм,
  • задвижка дымовая — 130×250 мм,
  • решетка колосниковая — 380×252 мм,
  • дверки прочистные размером 130×140 мм — 7 шт.,
  • предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 24 ч, дополнительно для подноски материала и приготовления раствора потребуется около 6 ч.

Печь рассчитана на отопление помещения площадью до 35— 40 м². Теплоотдача печи при одноразовой топке — 4 кВт (3400 ккал/ч), а при двухразовой — около 5 кВт (4300 ккал/ч).

В данной печи колосниковая решетка рассчитана на применение в качестве топлива дров и углебрикетов. При сжигании антрацита и каменного угля колосниковую решетку сзади закладывают огнеупорным кирпичом плашмя в три ряда.

Чертежи разрезов и порядовки кладки печи приведены на рис. 4. Кладку печи выполняют согласно порядовкам, соблюдая правила перевязки швов.

Рис. 4. Отопительная печь размером 890×1020 мм а — фасад и разрезы А—А, Б—Б; б — кладка 1 —6 рядов

Рис. 4. Продолжение в — разерзы В—В, Г—Г, Д—Д; г — кладка 7—14, 16 рядов

Рис. 4. Продолжение д — кладка 15, 17—34 рядов и разделки трубы

Рис. 4. Продолжение е — кладка 35—44 рядов

С тридцать шестого по сорок третий ряд показана кладка разделки трубы с внутренним сечением трубы 130×250 мм. Сорок второй и сорок третий ряды нужно выкладывать так же, как и сорок первый ряд, обязательно соблюдая при этом правила перевязки швов (порядовки 42 и 43 рядов не приведены). Кладка сорок третьего ряда похожа на кладку сорок первого ряда.

Выбор песка и раствора

Для кладки печи с духовкой используют глиняную смесь, для чего берут шамотную или красную глину. Каолиново-песчаный раствор готовят в консистенции 2,5:1 (песок, глина, соответственно). Используют речной песок с крупностью зерна1 – 1,5 мм без примесей, а глину берут высокой жирности.

В магазине можно приобрести готовые сухие смеси для кладки печей, которые до готовности доводят добавлением воды и перемешиванием. Используют жаростойкие и огнеупорные виды, которые позволяют выдерживать повышение температуры до +1000°С без необратимых деформаций.

Раствор не должен реагировать с химическими веществами. Не используют обычные цементно-песчаные смеси, которые разрушаются в сложных условиях, не имеют пластичности.

Виды печей на дровах из кирпича

  • Отопительные;
  • Для приготовления пищи (предшественники современных плит);
  • Варочно-отопительные (сочетание двух предыдущих моделей);
  • Специальные (конструкция предназначается для особых нужд – сушка белья и т.д.).

Печь отопительная с духовкой – пошагово

Строительство желательно выполнять в летнее время, при постоянной температуре воздуха.

Для строительства понадобятся: кирпич -220 штук, три дверки для топки (13х13 сантиметров), дверь прочистная (14х14 см), плита чугунная (38х35 см), духовка (32х28х42 см), задвижка (27х13 см), лист асбестоцемента, решетка – колосник (20х30 см), полоса стали толщиной 4 мм (35х25 см).

Инструкция по кладке:

Перед кладкой обязательно строим фундамент. Вид фундамента выбираем после исследования вида почвы и уровня грунтовых вод. Дожидаемся полного затвердевания фундамента и приступаем к строительству.

Распечатываем чертеж, подготавливаем рулетку и строительный уровень. Перед строительством рекомендуется в качестве тренировки выложить печь без раствора, чтобы избежать ошибок в дальнейшем. Ряды будем нумеровать по ходу кладки для удобства. Обязательно используем отвесы и проверяем качество кирпича (отсутствие сколов и трещин). Замачиваем кирпичи в воде.

  1. Первые два ряда выкладываем согласно чертежу, сплошными. Для этого понадобится по 10 кирпичей для каждого ряда.
  2. В третьем ряду производим кладку зольника и установку поддувальной дверцы (крепим ее на проволоку и специальные металлические крепления).
  3. 4: этот ряд строим, сверяясь с порядовкой, наращивая стенки.
  4. 5: строим кирпичное перекрытие над дверцей поддувала, производим укладку решетки колосниковой (не забываем оставить небольшой зазор от металлической решетки колосника до кирпичной кладки, в зазор засыпаем песок).
  5. Далее берем асбестовый шнур и обматываем им рамку топочной дверцы. Производим строительство шестого ряда, зажимая крепление дверцы кирпичами.
  6. Седьмой и восьмой ряд – производим наращивание стенок, соблюдая порядовку, вновь сверяясь с чертежом.
  7. В девятом ряду поверх дверцы топки укладываем кирпичи, создавая перекрытие над ней. В этом ряду начинаем сооружать дымосборник и заканчиваем его к одиннадцатому ряду.
  8. Чтобы разделить зону для варки и канал для отвода дыма, укладываем полосу из стали, которая дополнительно будет поддерживать кирпичи, уложенные на ребро. Закрепляем чугунную варочную панель (ряд номер 12).
  9. С тринадцатого по пятнадцатый ряд выкладываем кирпичики «на ребро». Перекрываем камеру для варки слоем асбестоцемента.
  10. Шестнадцатый ряд – строим дно первого канала, который будет располагаться горизонтально.
  11. В семнадцатом и восемнадцатом рядах ставим дверцу прочистную, наращиваем стенки печи.
  12. Девятнадцатый ряд – перекрываем сверху дверцу кирпичами. Формируем перемычку по центру дымооборота.
  13. Двадцатый ряд согласно чертежу (строим стенки печи, перевязывая предыдущий ряд).
  14. Дальнейшие два ряда (21-22) – это строительство прочистного отверстия и завершение кладки дымооборота.
  15. После этого устанавливаем духовой шкаф, и до 27 ряда производим кладку согласно чертежу. В 27 и 28 рядах оставляем пространство между кирпичами для прочистки печи.
  16. Затем делаем полное перекрытие печи и устанавливаем задвижки (29-31).
  17. С тридцать второго ряда сооружаем дымоход и выводим дымовую трубу на улицу.

Как производить растопку кирпичной печи дровами?

Производим осмотр печи и трубы на предмет трещин. Если они есть, замазываем раствором глины. Чистим печь от продуктов сгорания. Подготавливаем дрова. Прогреваем дымоход. Закладываем дрова в топливник, оставляя приоткрытой дверцу поддувала для доступа воздуха. Для равномерного горения дров ворошим кочергой в процессе их горения. Дозакладку дров оптимально делать после образования первых углей.

Порядовка банной печи: схемы

Проекты отопительных печей из кирпича показывают расположение шамотного и глиняного кирпича в каждом ряду. Пояснения к порядовке:

1, 2 ряд. Создается поддувало (окошко для подачи воздуха), используется перевязка.

3. Оставляется окно для основного дымохода.

4. Устанавливается заслонка, дверца зольника.

5. Монтируется колосник, топка, на них впоследствии укладывается огнеупор.

6. Повторяется форма дымохода и топки, устанавливаются дверки.

7-11 ряды. Топка заканчивается на 11 ряду.

12-14 ряды. Монтируется короб каменки.

15-16. Шахта расширяется и половинится по аналогии с 6 рядом.

18. Устанавливается дверца чистки.

22,23. Шахты объединяются, кромки кирпича при этом стачиваются. Затем полностью перекрывается шахта над каменкой, остается только дымоход.
