Система пленочного отопления Зебра

Виды инфракрасного потолочного отопления

Классический пленочный нагреватель

  • Базовая основа нагревателя — пленка;
  • Требуется покрытие потолка не менее 80%
  • Максимальная мощность пленочного электронагревателя составляет 175 Вт/м²
  • Температура нагрева 45-50°С

Новое модульное отопление Зебра

  • Базовая основа нагревателя — алюминиевая мембрана
  • Требуется покрытие потолка не менее 60%
  • Максимальная мощность Зебра ЭВО-300 составляет 225 Вт/м²
  • Температура нагрева 45-50°С

Конструктивные особенности

  1. Питающие провода;
  2. Полимерная диэлектрическая пленка;
  3. Нагревательные элементы (резистив);
  4. Отражающий экран (фольга алюминиевая);
  5. Прозрачное поле для крепления нагревателя;

Размер одной секции пленочного нагревателя варьируется длиной от 1 до 5 метров и шириной 0,35/0,51/0,65.

Посмотреть цены на пленочные нагреватели

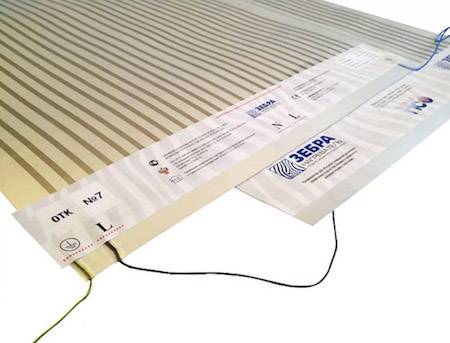

  1. Отводные провода (фаза, ноль);
  2. Заземляющий контакт;
  3. Фирменная эмблема ЗЕБРА ЭВО-300 и за ламинированный стикер, обозначающий рабочую сторону нагревателя;
  4. Нагревательные элементы;
  5. Поля для крепления;
  6. Линия отреза.

Размер одной секции ИК нагревателя Зебра составляет длиной 0.6 м и шириной 0.5 м. Модули можно соединять друг с другом в любую длину.

Остались вопросы?

Преимущества нагревателя ЗЕБРА ЭВО-300

Инфракрасный обогреватель ЗЕБРА имеет ряд преимуществ перед традиционными системами обогрева.

  • Высокая степень пожаробезопасности
    ЗЕБРА не имеет трущихся механических деталей. Максимальная температура нагревающих поверхностей не превышает 50 градусов, а система не требует обслуживания после монтажа.
  • Отсутствие теплоносителя исключает возникновение аварийных ситуаций
  • Направленность теплового потока
    Почти вся инфракрасная лучистая энергия идет на обогрев непосредственно помещения.
  • Моментальный нагрев помещения
    Нагревательные элементы моментально отдают тепло, имея высокий КПД.
  • Полезность
    Инфракрасный пленочный нагреватель дает полезное естественное излучение, которое оказывает позитивное влияние на человека.
  • Равномерное распределение тепла
    Правильный монтаж пластин гарантирует, что тепло будет по всей площади помещения.
  • Долговечность и надежность
    Благодаря простой конструкции и качественным компонентам ЗЕБРА прослужит не один десяток лет.
  • Эстетика
    Система скрывается за финишной отделкой потолка, поэтому все рабочие элементы обогревателя скрыты от глаз.
  • Простота монтажа
    Модульная система позволяет осуществить профессиональный монтаж всего за несколько часов.
  • Автоматическое управлениеСистема контроля температуры позволяет сначала задать нужный микроклимат в помещении, а автоматика будет его поддерживать. Типы терморегуляторов: механический, электронный, сенсорный.
  • Экологичность
    Материалы, из которых произведена система ЗЕБРА, абсолютно безопасны для здоровья человека, о чем свидетельствуют полученные документы.
  • Экономичность
    При качественном утеплении помещения, расход электроэнергии на обогрев составляет всего 15-18 Вт/ч на м2. (Сравнение затрат на установку и эксплуатацию)

Чтобы достичь максимальной эффективности отопления, необходимо выполнить правильный монтаж системы. Специалисты нашей компании готовы осуществить качественную установку высокоэффективной системы отопления с предоставлением гарантии на дальнейшую эксплуатацию.

Некачественный утеплитель

Новичок обязательно задастся вопросом: а нужен ли утеплитель при монтаже системы водяного пола? Какой от него прок, ведь в данном случае пол будет горячий, зачем же тогда дополнительно его утеплять?

Ответ однозначен: нужен. Если монтаж системы водяного теплого пола происходит прямо на бетон, при работе отопления, тепло от горячих труб будет отдаваться вниз, ведь теплопроводность бетона в разы больше, чем у воздуха. Зная законы физики, легко себе представить, что обогреваться будет совсем не пол, а бетонная стяжка и конструкция помещения.

Еще одно преимущество использования утеплителя, это равномерное прогревание комнаты и создание теплового экрана, помогающего сократить энергетические потери при монтаже теплого водяного пола.

Важно подобрать качественный материал, поэтому стоит перечислить основные характеристики, которыми должен обладать утеплитель для теплых полов:

  • низкая теплопроводность;
  • возможность выдерживания тяжести теплого пола и стяжки;
  • устойчивость к динамической нагрузке, а после отключения системы отопления, возвращение в свою исходную форму.

Часто при монтаже теплых водяных полов используют:

Что это такое Описание и устройство

Все системы отопления, эксплуатируемые в настоящее время, разделяются по способу передачи тепла на три вида:

  • конвекционная;
  • с прямой теплопередачей;
  • основанная на электромагнитном инфракрасном излучении.

Самым распространенным способом передачи тепла является конвекция, но он далеко не оптимален в том случае, если не используется отопление на газе. ПЛЭН считается намного более перспективным вариантом. Способ основан на использовании длинноволновых инфракрасных обогревателей. В их комплект входят многослойные резисторы, расположенные между пластиковыми пленками.

Принцип работы пленочного инфракрасного обогревателя ПЛЭН заключается в том, что входящие в состав устройства резисторы при протекании тока нагреваются до температуры 45°С. Выделенное тепло нагревает пленку, происходит преобразование волн в инфракрасные с длиной волны 9,4 мкм, которые нагревают любой предмет или поверхность в помещении, прежде всего, полы. Тепловая энергия аккумулируется поверхностью пола, который становится фактически составной частью отопительной системы.

ПЛЭН работает в цикличном режиме. Время работы устройства в режиме инфракрасного излучения составляет не более 10%, остальное время происходит отдача тепла от поверхности пола и стен.

Отопление эффективно только в том случае, если будет выполнена теплоизоляция дома.

ПЛЭН монтируется на потолке. Перед монтажом на потолок сначала наносится слой теплоизоляции, а затем дополнительный слой, который обладает отражающими свойствами.

Чтобы получить хороший эффект, нужно покрыть инфракрасной пленкой 80% от общей площади потолка. При необходимости обогревательные элементы можно скрыть под декоративной отделкой, не имеющей металлы в своем составе.

Преимущества инфракрасного заключаются в экономичности, неприхотливости, долговечности, комфорте, быстрой окупаемости, большом дизайнерском потенциале.

Выбор материалов для организации комплекса

Чтобы система напольного или потолочного отопления Зебра была эффективной, необходимо точно рассчитать необходимую длину ленты с учётом того, что её можно разрезать на участки длиной 60 см. Максимальная протяжённость цельного участка не может быть более 6 м, так как превышение этого параметра может привести к перегреву силового кабеля. Покупать пленку можно отдельными сегментами 0,6х0,5 м, цена которых зависит от серии: стандартная ST стоит 405 руб. за шт., более мощная PRO – 420, премиальная EX – 480.

Кроме основного модуля, для нормального функционирования комплекса потребуются дополнительные комплектующие

  1. Установочный набор. Входит в номенклатуру производителя, состоит из зажимов, люверсов, термоусадочных трубок и т.д. С ним отопление Зебра как отмечают отзывы потребителей монтируется, гораздо проще.
  2. Отражающая теплоизоляция. Используется для сокращения потерь энергии. В её качестве рекомендуется использовать вспененный полиэтилен с верхним слоем ламинированной фольги.
  3. Крепёж. Его выбор зависит от структуры основы. Для бетона применяются дюбели с пресс-шайбой, для дерева – строительный степлер или саморезы.
  4. Силовой кабель. Он будет соединять провода обогревателя с электросетью.
  5. Устройство защитного отключения (УЗО). Врезается в отдельную линию, идущую от щитка и предназначенную специально для обслуживания системы.

Вопрос: Какую потребляют мощность?

Ответ: По техническим данным потребляемая мощность составляет примерно 200 вт на квадратный метр. Однако, ПЛЭН (и Зебра) работает не постоянно, а включается на некоторое время, примерно на 6 минут в час. Таким образом, плёночные обогреватели потребляют около 20 Вт час /кв. м, успевая при этом прогревать комнату на всю её высоту. Правда эти 20 ватт — случай идеальный, при соответствующем утеплении дома. Более точно расход можно рассчитать в зависимости от типа и размеров помещения, толщины несущих конструкций, числа оконных и дверных проёмов, климатической зоны, качества утепления помещений.

Расходы электроэнергии при использовании системы отопления ЗЕБРА

Отличительной чертой инфракрасного отопления ЗЕБРА является кардинально другой принцип работы – инфракрасный, по сравнению с традиционными видами (электро-котел, газовый котел, твердотопливный котел и пр.). Инфракрасные системы отопления имеют высокий коэффициент полезного действия – около 98%. В отличие от традиционных систем отопления греется не воздух, а стены, пол, мебель который довольно длительное время аккумулируют тепловую энергию, тем самым давай системе отопления отключиться. Автоматика, которая используется в системе отопления ЗЕБРА, контролирует процесс прогрева помещения. То есть как только необходимые показатели температуры в помещении будут соответствовать заданным, система отключается и заработает тогда, когда температура опустится вновь 2 градуса, относительно заданных параметров.

счетчик электроэнергии

Часто сталкиваемся с вопросом как при мощности 170-220 Вт, система расходует всего от 10-20 Вт/ч на м². Все достаточно просто – так как система отопления находится не постоянно в рабочем режиме, а только лишь определенное время, в среднем это около 5 — 10 минут в час. Так как мощность системы на 1 м² отапливаемой площади в среднем составляет 120 Вт/час, то за 5 — 10 минут соответственно расход будет от 10 до 20 Вт.

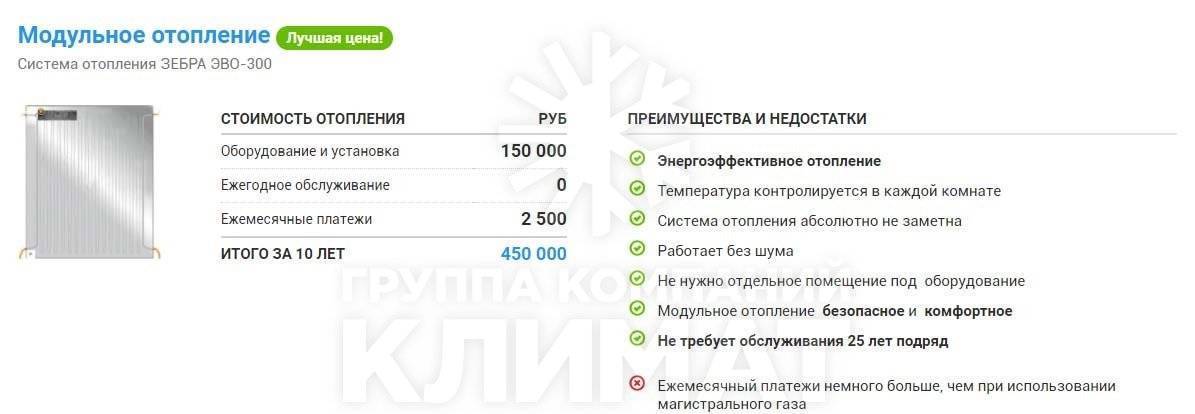

Давайте посчитаем какие затраты за месяц буду при использовании системы отопления ЗЕБРА ЭВО-300. Для расчета возьмем среднюю площадь частного дома примерно 100 м².

100 м² * 15 Вт (возьмем среднюю величину) * 24 часа в сутки * 30 дней/1000(1 кВт =» 1000 Вт) =1080 кВт за месяц.

Переведем полученные расчеты в денежный эквивалент, за стоимость кВт берем тарифы на свет для населения, проживающего в Тюмени и городских населенных пунктах Тюменской области в домах, оборудованных в установленном порядке электрическими плитами и(или) электроотопительными приборами, одно-ставочный тариф на электроэнергию – 1,81 руб.

1080*1,81=»1954 руб.

Расходы на отопление такого дома всего около 2000 руб. за месяц! А сколько оплачиваете Вы?

Безусловно, эксплуатационные расходы с отоплением работающему на газу ниже, чем у системы ЗЕБРА. Но всего лишь на 10%. Но учитывая то, что капитальные затраты для установки газового отопления кратно выше (ведь это врезка в магистральную трубу, согласование, проект, закупка материалов и пусконаладочные работы), к тому же под котельное оборудование необходимо отдельное помещение, да и про сервисное обслуживание не стоит забывать.


ЗЕБРА ЭВО-300

Системе отопления ЗЕБРА разрешения не нужны, монтаж осуществляется достаточно быстро, силами 2 х человек. Ну и при этом температура контролируется в каждой комнате отдельно и в доме всегда . Многие скажут, что теплый пол и автоматику в каждую комнату можно поставить и на газовом отоплении, все верно, только вот первоначальные затраты на установку увеличатся значительно. И об окупаемости такого оборудования можно забыть, так как стоимость 1 м³ газа, продолжает увеличиваться с каждым годом.

Отопление дома электричеством. Особенности

Отопление дома электричеством ЭВО-ЗОО ПЛЭН также работает по принципу, описанному выше. Установка системы ПЛЭН ЭВО-ЗОО не требует специальных знаний и навыков, Вам всего лишь нужно поместить его в помещении на потолок и он будет действовать как маленькое Солнце в вашем доме.

Плёночный нагреватель очень прост в эксплуатации и имеет нехитрую конструкцию. Он состоит из алюминиевой фольги. На ней размещается нагревательный элемент, который изготавливается из металла. При необходимости в данном нагревателе можно использовать несколько слоёв. Лист с установленным нагревательным элементом ламинируются с двух сторон материалом, который является изолятором электричества. Плёночный обогреватель прекрасно подойдет для использования в быту.

Инфракрасное отопление: что это такое

Школьная физика рассказала об окружающих нас волнах. Излучение, которое наш глаз видит, мы воспринимаем как цветовой спектр, и точно знаем, что за его границами присутствуют ультрафиолетовые и инфракрасные волны. Последние человеческий организм воспринимает как тепло. Ученые разделили инфракрасный спектр на три группы: волны с низкой, средней и высокой длиной.

Чем выше температура у испускающего ИК-излучение предмета, тем короче длина волны. Самые короткие человек способен увидеть, они лежат уже в видимом спектре.

К примеру, раскаленный стальной прут испускает коротковолновое излучение. Известна еще одна закономерность: коротковолновое и даже средневолновое излучение не полезно, а иногда и опасно для живых организмов.


Все нагретые предметы испускают инфракрасное излучение. Самый мощный источник волн инфракрасного спектра – Солнце, которое дарит нашей планете жизнь, обогревая ее

Длинные волны инфракрасного спектра благотворно влияют на человека. Однако некоторые боятся даже слова “излучение” и поэтому не рассматривают инфракрасное отопление как достойный вариант. Это в корне неправильно. Вселенная устроена так, что все нагретые тела вокруг нас излучают ик-волны различной длины. Излучаем их и мы сами.

Вопрос: Есть ли недостатки у ПЛЭН ?

Ответ: Конечно, не бывает технологии без недостатков. Для многих более привычно отопление с помощью традиционных рабиаторов отопления, которые в основном греют воздух, который распространяется по помещению  иделает его теплым. ПЛЭН не греет воздух, разве что воздух нагреется от тех предметов, которые сами подогреются этим “солнышком”. В силу этого дом (помещение) потребует более качественного утепления со всех сторон (пол, стены, углы, кровля). Это нужно еще и для того, чтобы ПЛЭН включался на те заявленные 6 минут в час, а не работал по тридцать минут  в тчение часа.  Впрочем, такое утепление всегда будет не лишним и при других способах отопления дома.

Еще один существенный недостаток – серьезная потребляемая мощность (если устанавливать ПЛЭН в качестве основного отопления на весь дом).  Отсюда и соответствующие требования к мощности электрической сети, которая доя дома 100 кв. метров должна быть не ниже 15КВт (с учетом других потребителй электроэнергии – свет, ТВ, бытовая техника и т.п.).

Здесь, правда стоит учесть, что система работает не постоянно, а лишь небольшое число минут в течение часа. Потому люди выходят из положения таким образом – включают подогрев в комнатах поочередно. Естественно не вручную, а через блок управления (он приобретается отдельно), который может автоматически подключать до 4-х самостоятельных зон (комнат) по очереди. Это позволяет снизить требуемую мощность к сети в 4 раза, т.е. до приемлемых 3-5 КВт.

Ну и расходы на эксплуатацию. Затраты на отопление при использовании ПЛЭН по отзывам больше примерно в 1,5 раза, чем на газовое отпление. Правда, здесь стоит учитывать и расходы на подключение к газу, и расходы на строительство газовой котельной, и монтаж самой системы отопления.

См. также про инфракрасный теплый пол – вопросы и овтеты.

Фото с сайта производителя ПСО-Эволюшн www.pso-gk.com

Отопление «Зебра»

Данные системы известны под сокращенным названием ПЛЭН, что означает пленочный лучистый электрический нагреватель. Данный технический термин стал использоваться в качестве фирменного товарного знака одного из отечественных производителей. Продукция этой компании стала именоваться ПЛЭН «Зебра». Точно такие же изделия выпускают и другие фирмы, а их качество значительно превышает зарубежные аналоги. Среди них широкой популярностью пользуется отопление «Зебра» ЭВО 300 и его различные модификации.

Все отопительные системы этого типа можно разделить на два основных вида, в зависимости от способа установки:

  • Потолочные нагреватели. Они выдают температуру обогрева, не превышающую 450С. Расположение на потолке обеспечивает равномерный нагрев помещения. Для поддержания комфортной температуры достаточно, чтобы система работала 5-15 минут в течение каждого часа. Такой режим поддерживается регулятором, существенно уменьшающим расход электроэнергии. Потолочное отопление «Зебра» наилучшим образом подходит для частных домов, загородных коттеджей, пригородных кафе и других объектов, с высокой вероятностью использования автономных источников питания.
  • Пленка для пола. Также обеспечивает нагрев до 450С за короткий период времени, после чего полученное тепло передается напольному покрытию. Требуемый режим обогрева устанавливается с помощью терморегулятора, периодически включающего и отключающего обогрев. Во многих случаях инфракрасное отопление «Зебра» служит эффективным дополнением к основным обогревателям – радиаторам или другим приборам. Идеально подходит для жилых и офисных помещений, коридоров и ванных комнат.

Вопрос: Чем отличаются системы ПЛЭН и Зебра?

Ответ: На самом деле Зебра – это и есть инфракрасный пленочный электронагреватель, т.е. сокращенно ПЛЭН. Если же говорить о торговых марках, то “Зебра” – более современная модель, комплектующаяся из высокотехнологичных материалов лучшего качества, что позволяет ей показывать более стабильные температурные показатели. Зебра имеет более высокий класс защиты: IP44 (вместо класса IP20 у ПЛЭН), это позволяет использовать систему в помещениях с повышенной или нестабильной влажностью. Система Зебра оснащается третьим проводом – заземлением.

Производитель – завод “ПСО-Эволюшн” (ранее,  завод РОСт) представляет следующую линейку развития своих систем отопления: 2008г. – модель ПЛЭН, 2011г – Зебра, 2014г. – модель Зебра ЭВО 300.

Этапы установки системы отопления ЗЕБРА ЭВО-300

Пленочные лучистые нагреватели ЗЕБРА ЭВО-300 упакованы в короба. В каждом коробе находится 15 м² пленки или 50 нагревателей. Между собой все нагреватели уже соединены в полосу длинной 30 м.

Для монтажа системы отопления ЗЕБРА на модульных элементах присутствуют специально отведенные зоны. Располагаются они с каждой стороны модульного нагреватели и имеют ширину в 2 сантиметра.

Подготовка нагревателей к установке

Перед установкой пленочных нагревателей, нам необходимо определиться с их количеством. Дальше определить длину каждой полосы состоящей из нагревательных элементов и нарезаем необходимые размеры

Очень ВАЖНО — нагревательные элементы можно отрезать исключительно по линии кроя!!!

Обращаем Ваше внимание на то, что максимальная длина ленты состоящая из модульных нагревателей составляет 6 метров

Монтаж модульных нагревателей на потолок

Перед установкой пленочных нагревателей, на всю площадь потолка необходимо смонтировать теплоотражающий экран – Изолон. Для деревянных потолков рекомендуется использовать Изолон толщиной около 3 мм, при установке системы отопления на бетонное основание, толщина отражающего экрана не должна быть меньше 5 мм.

Очень важно, если основание потолка выполнено из дерева естественной влажности, то нельзя закрывать всю площадь теплоотражающим экраном, обязательно нужно будет оставить вен зазоры, иначе влаге из дерева просто на просто не куда будет уходить, что приведет к образованию грибка. В качестве крепежа используется монтажный степлер и скобы — для деревянного основания потолка и дюбель-гвозди и пресс – шайба для бетонных оснований потолка (плита перекрытия). В качестве крепежа используется монтажный степлер и скобы — для деревянного основания потолка и дюбель-гвозди и пресс – шайба для бетонных оснований потолка (плита перекрытия)

В качестве крепежа используется монтажный степлер и скобы — для деревянного основания потолка и дюбель-гвозди и пресс – шайба для бетонных оснований потолка (плита перекрытия).

Основание потолка подготовлена. Переходим к установке нагревателей. Устанавливая нагревательные элементы, используем тот же самый крепеж, который применяли для монтажа теплоотражающего экрана.

Рекомендуется устанавливать нагревательные элементы равномерно по всему потолку, учитывая конструктивные особенности основания потолка – балки перекрытия, вентиляция, разводка электропроводки под освещение и пр.

Подключение нагревателей к электросети

Длинные концы, которые мы рекомендовали оставлять у каждой полосы, должны выходить в одну сторону, так как там будут находиться магистральные кабеля, которые будут укладываться в кабельный-канал размером 25*25 мм. Провода выходящие с каждой полосы – L (фаза), N (ноль) и провод заземления, заводятся в предварительно подготовленные отверстия в кабельном канале.

Обращаем Ваше внимание на то, что в качестве питающих проводов необходимо использовать медные кабеля. В зависимости от общей мощности нагревательных элементов, необходимо подбирать сечение кабеля, в этом Вам помогут специалисты Группы. Все узлы соединений кабелей необходимо паять, не допускается использование «скрутки»!!! После чего закрываем кабельный канал

Все узлы соединений кабелей необходимо паять, не допускается использование «скрутки»!!! После чего закрываем кабельный канал.

Далее осуществляем подключение согласно схеме приведенной ниже

В каждое помещение устанавливается терморегулятор, который будет считывать температуру воздуха и включать/отключать систему отопления по мере необходимости.

В случае, если общая мощность системы отопления превышает 2200 Вт, необходимо установка дополнительного оборудования – модульного контактора.

Схема подключения

Ввод системы отопления в эксплуатацию

Еще раз осматриваем все узлы соединения кабелей. «Автоматы» в силовом щите установленные на каждое помещение, должны быть выключены. В каждой комнате на терморегуляторе выставляем минимальную температуру, примерно 5 °С. Подаем питание на систему отопления, включаем «автоматы». После того как убедились, что все работает, выставляем необходимые значения температуры в каждом помещении.

Вопрос: Достаточно ли будет системы ПЛЭН, чтобы обогреть зимой дом без батарей отопления?

Ответ: Электрическое инфракрасное потолочное плёночное отопление может применяться в качестве основного. Оно вполне способно полностью обогреть дом. Также какой вид отопления рекомендуется к использованию как дополнительный источник тепла в весенне – осенний период, когда центральное отопление ещё не включено, а температура наружного воздуха уже достаточно низкая, и в помещениях прохладно.

Вопрос: Сколько мне нужно ПЛЭНа для обогрева дома?

Ответ: Обычно рекомендуется брать пленочный обогреватель из расчета 70% площади дома. Пленочный обогреватель выпускается в виде листов шириной 0.5 метров и разной длиной в соответствии с типовыми размерами. Если для примера взять комнату площадью 20 метров, то нужно подобрать размеры пленочного отопителя так, чтобы покрыть ими 20*0,7=14 кв.метров. Если, скажем, взять типовой размер 0.5 (ширина) х4.2 (длина) метра, то потребуется 7 таких листов.
