Как работает конструкция
Главные требования к походной печке – легкость и компактность. Ее без труда можно собрать и разобрать для того, чтобы сложить в рюкзак. Самая простая походная печь состоит из минимума элементов и не нуждается в дымовой трубе или корпусе с теплосберегающими свойствами. Среди основных составляющих этого устройства отмечают камеру сгорания и поддув.
Подобная конструкция позволяет топливу, будь то щепки или древесина, полностью истлеть, при этом тепло направляется строго вверх.
Можно обойтись и без поддува, соорудив одну только камеру сгорания, например, из двух кружек. С помощью такой печи можно подогреть пищу. Но для того чтобы ускорить время разогрева в несколько раз и увеличить КПД устройства, можно использовать маленький вентилятор, работающий на батарейках, в качестве поддува. В результате происходит полное сгорание топлива с высоким пламенем и отсутствием дыма.
Вариант №3. Складная походная печь своими руками
Очень эффективная конструкция, для изготовления которой, однако, требуется больше времени и сил, а также предварительная подготовка. Для начала необходимо обзавестись такими расходными материалами и оборудованием, как:
- рулетка;
- болгарка;
- электродрель, а также набор сверл к ней;
- напильник;
- пассатижи;
- спицы от велосипеда;
- рояльные петли;
- лист металла толщиной в 1 миллиметр.
Также отметим, что для того чтобы сделать складную печку, можно использовать:
- железные листы от корпуса старой газовой плитки или же холодильника;
- боковые стенки от старого компьютерного системного блока (эти варианты способны заменить листовую сталь).
Обратите внимание! Начиная создание складной походной печки, обязательно ознакомьтесь с ее эскизом, а также создайте по нему шаблоны планируемых элементов конструкции. В ходе работы вам потребуется выполнить следующий алгоритм действий
В ходе работы вам потребуется выполнить следующий алгоритм действий.
Шаг 1. Вначале разметьте по подготовленным шаблонам все элементы конструкции на листовом металле, после чего вырежьте эти элементы при помощи болгарки.
Шаг 2. В том куске, которые будет использован для обустройства дна, проделайте отверстия.
Шаг 3. Затем обработайте края образованных отверстий напильником, чтобы устранить заусеницы.
Шаг 4. Соедините боковые стенки конструкции между собой, используя рояльные петли на заклепках. В итоге у вас должен получиться своеобразный короб.
Шаг 5. По всему периметру днища, а также на нижних кромках боковых стеной нужно заранее предусмотреть специальные «ушки», загнутые в одну сторону.
Шаг 6. Под образованный короб подкладывается элемент, который послужит днищем, при этом «ушки» двух элементов совместятся с каждой стороны и сформируют трубочку. В эту трубочку необходимо вставить штыри, сделанные из спиц. Такая маленькая хитрость позволяет сделать печку более устойчивой в функционирующем состоянии. Кроме того, если будет необходимость, конструкцию можно будет легко разобрать для транспортировки или же хранения.
Шаг 7. На колосниковой решетке сделайте дополнительные выступы, установленные в отверстия, которые вырезаны по бокам.
Шаг 8. Также в боковине будет еще одно отверстие, посредством которого будет загружаться топливо.
Шаг 9. Вырезы, проделанные в верхней части короба, не только усиливают тягу – их также можно использовать для укладки шампуров.
Этап 3. Приступаем к работе
Вначале проработайте план действий и составьте схему, желательно в мельчайших подробностях. Подумайте, где должна располагаться печка, как она будет выглядеть и т. д. Так время, затраченное на работу, значительно сократится, а количество необходимых материалов будет определено максимально точно.
Обратите внимание! Желательно использовать только качественные стройматериалы – это поможет избежать проблем в будущем. Если, к примеру, кирпич будет хорошего качества, то при кладке вы используете минимум раствора (по крайней мере, так говорят опытные печники)
Можно, разумеется, использовать и кирпич б/у, но перед использованием его для внутренних элементов обязательна тщательная очистка поверхностей.
- Приготовленный раствор должен быть пластичным, но ни в коем случае не жидким! Так швы будут полностью заполняться, а появление потеков исключится.
- Смесь рекомендуется просеивать через мелкоячеистое сито (диаметр ячеек – максимум 1,5 миллиметра).
- Если глина используется жирная, то ее в обязательном порядке следует смешивать с песком.
- Раствор перемешивается с предельной тщательностью. Перепроверьте всю смесь руками по окончании замеса, разомните комки и устраните ненужные примеси. Помните – раствор должен быть только однородным!
- Перед работой глину следует проверить на жирность. Сделайте это следующим образом: возьмите по 1 литре каждого состава раствора глины с песком, после чего скатайте шарики диаметром по 0,5 сантиметра. Когда шарики высохнут, уроните каждый на какую-нибудь твердую поверхность с высоты в один метр. Шарик, который не разобьется, и станет идеальным соотношением компонентов.
Глину следует замачивать минимум за два дня до начала работы. За этот отрезок времени она достаточно «скиснет» и обретет требуемую пластичность.
Также уличная печь предусматривает использование таких инструментов и материалов, как:
- кирпич (желательно шамотный), количество которого определяется ранее составленным проектом;
- капроновая веревка;
- глина;
- лопата;
- цемент;
- кельма;
- песок;
- монтажный уровень;
- дверка для поддувала;
- дверка под топочное отделение.
Несколько полезных советов
Поскольку камни при нагревании могут сильно растрескиваться и от них начнут отлетать куски, нужно соблюдать осторожность.
Поливать их лучше горячей водой и тогда она практически сразу будет испаряться. В тоже время холодная вода способствует образованию осколков.
В отношении обтягивающего материала стоит отметить, что предпочтение следует отдать в пользу именно палатки – все дело в том, что если использовать пленку, ее потребуется очень много и в походном рюкзаке она займет больше места, нежели обычная, советская брезентовая палатка
При всем этом палатка в будущем послужит и прекрасным спальным местом
Совет. Заготавливайте для банной печки камни округлой, слегка вытянутой формы, без каких-либо расслоений (другие камни могут под воздействием высокой температуры просто разорваться). Идеально подойдут речные/озерные валуны диаметром около 20 сантиметров (слишком маленькие по размеру «отдадут» очень мало тепла, слишком большие — просто не успеют нагреться). 5.Совет. Если в качестве банного сооружения вы планируете использовать туристическую платку, то ни в коем случае не современного образца. Дело в том, что подобные палатки не предназначены для высоких температур, мало того, нагреваясь, они могут выделять токсичные
Второй – из кастрюль
Используются две кастрюли из нержавейки, размером одна (внешняя) чтобы была намного больше второй (внутренней). Одна вставляется в другую. Во дне внешней вырезаются отверстия так, как показано на фото выше. Делается поддон под другую кастрюлю уровнем выше проделанной дверцы. Можно это делать как на фото слева, а можно подобрать посуду для готовки, чтобы она не проваливалась вниз, как это показано справа.
Если такую её поставить на подставку, то там будет обеспечена максимальная тяга, и дрова прогорят быстро. При этом хорошо горят и не сухие поленья. Для того чтобы уменьшить тягу надо поставить поставить на землю, в топливнике они начнут тлеть – этот режим хорошо подходит на завершающем этапе готовки еды.

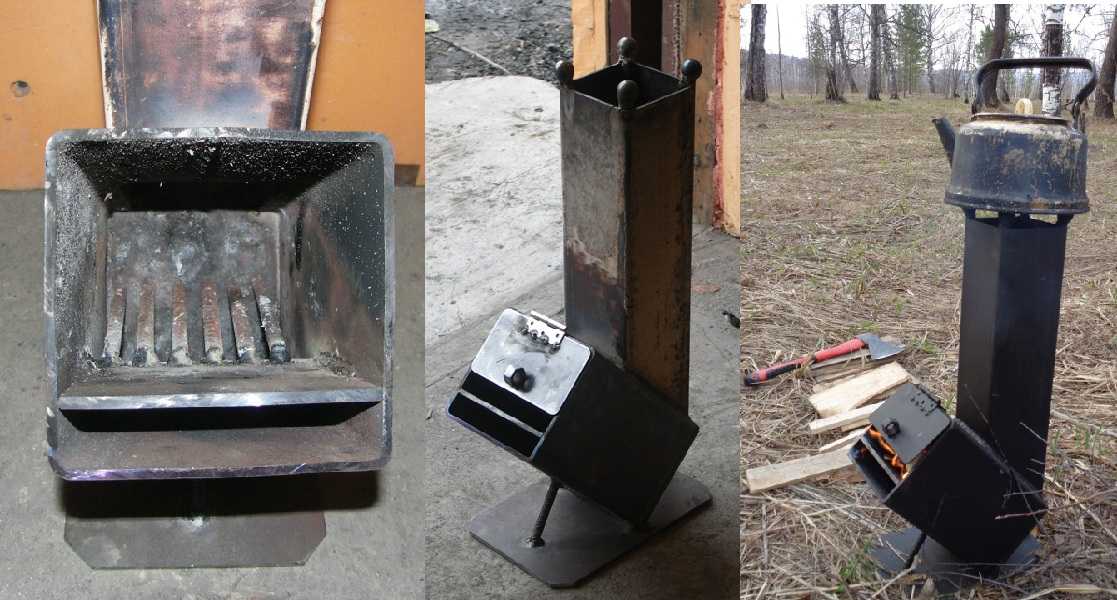

Изготовление модернизированной печи Робинзон
Описанная в предыдущем разделе модель может быть усовершенствована с помощью дверцы, которая устанавливается на топливный бункер. Но если сделать створку на петлях, она будет просто откидываться наверх, что не позволит регулировать тягу. Такая деталь может быть только в положении «закрыто» либо «открыто». Намного эффективнее будет применение заслонки, перемещающейся вертикально или горизонтально. Чтобы ее установить, на бункере нужно приварить небольшие уголки размером 10×10 мм или 15×15 мм.
Помимо этого отмечают следующие варианты модернизации печи:
- топливный бункер можно изготовить из более толстой стали, например 5 мм;
- круглую дымоходную трубу заменить на квадратную;
- для подставки использовать иной дизайн: как вариант, берутся уголки, шарики или другие элементы, которые есть под рукой;
- изменить подставку под походную печь-ракету, для чего могут быть использованы металлическая пластина и отрезок арматуры для изготовления ножки.
Чтобы сделать модернизированную печь, понадобятся следующие материалы:
- Квадратная труба с сечением 160×160 мм и длиной 400 мм. Из нее будет изготовлен топливник.
- Квадратная труба с сечением 120×120 мм и длиной 600 мм. Она нужна для изготовления дымохода.
- Пятимиллиметровый лист стали и кусок арматуры диаметром 7-8 мм. Из них будет изготовлен элемент, разделяющий топливный отсек и поддувальный канал. Размер детали должен составить 300×155 мм.
- Стальной лист 350×180 мм. Такой материал необходим для изготовления печной подставки.
- Стальной лист размером 160×100 мм.
Технология производства этой модели походной печи принципиально не отличается от создания подобных конструкций:
- Металлическую пластину с колосником нужно приварить к стенкам бункера.
- Затем прикрепляется задняя часть емкости, а сверху – дымовая труба.
- Когда вся конструкция готова, снизу к ней приваривается металлическая подставка, а из куска арматуры делается дополнительная подпорка. Для нее можно использовать и часть вертикальной трубы, которая осталась после подрезания.
- Сверху на вертикальную трубу привариваются куски уголков, которые сформируют подставку под посуду. Ее высота должна составить 40-50 мм.
- Отверстие в топливном бункере нужно закрыть дверцей на петлях или заслонкой, вставленной в уголки.
- Готовое изделие можно испытать. Если все прошло удачно, сварные швы зачищаются, а реактивная печь покрывается жаростойкой краской. Это не только придаст изделию более привлекательный вид, но и защитит металл от коррозии.
Пиролизная печь на масле
Чтобы сделать пиролизная печь на масле своими руками потребуется:
- два резервуара;
- трубка с отверстиями;
- дымоход.
В качестве резервуаров подойдет что угодно, даже колесные диски, естественно, после соответствующей доработки. Резервуары должны быть герметичными. Схема, как сделать пиролизную печь своими руками:
Схема изготовления печи на отработанном масле.
Как можно увидеть на схеме между нижним и верхним резервуаром устанавливается труба с отверстиями. В ней происходит окончательное сгорание паров масла. Верхний резервуар служит для увеличения эффективности. Он отбирает тепло и отдает его воздуху, то есть работает как теплообменник. На него можно ставить кастрюлю или чайник и использовать в качестве плитки.
Обратите внимание на отверстие, через которое заливается масло и растапливается печь. Если оно будет слишком узким, то растопить печку не получится
Для распалки применяется бензин, буквально 50 грамм. При этом данная конструкция достаточно опасная:
- раскаляется докрасна, поэтому очень пожароопасная;
- используется как варочная поверхность, при попадании убежавшей жидкости в масло происходит мгновенное возгорание, даже возможен взрыв.
Все происходит примерно так, когда на сковороду с кипящим маслом налить воды. Масло начинает неистово разбрызгиваться в разные стороны, попадает на пламя конфорки и загорается. Потушить такой пожар крайне сложно. Опасность получения ожогов очень высока, поэтому будьте осторожны.
Преимущества и недостатки мобильных бань
Среди недостатков самодельной переносной бани можно отметить:
ощутимые затраты времени и сил на сборку;
важность предварительной подготовки и наличия ряда материалов;
затруднения с разборкой конструкции и перемещением мокрого тента.
Использование фабричных изделий сопряжено с такими сложностями:
- высокая стоимость готовой конструкции;
- обязательное наличие транспорта для перемещения оборудования.
Безусловно, процесс установки и последующей разборки бани в палатке отнимают достаточно много времени и сил. Так что нужно иметь очень большое желание, совместить активный отдых с банными процедурами, чтобы согласиться на такие сложности. Однако в таком отдыхе есть определенная романтика, понятная лишь заядлым туристам.
Для более одомашненных любителей парной подойдет вариант установки мобильной бани-палатки на приусадебном участке. Там ее не придется периодически собирать и разбирать. Хотя, не каждый согласится променять единение с природой на берегу речки на простой отдых на собственной даче.
Приняв решение купить или изготовить мобильную баню, для начала следует разобраться с основными преимуществами и недостатками подобной конструкции.
- Мобильность сборки и возможность использования в любом удобном месте. Стандартная походная баня может уместиться в 2 спортивные сумки, которые удобно перевозить в любом автомобильном багажнике;
- Минимальные временные затраты на ее возведение;
- Многофункциональность использования. Подобную конструкцию можно использовать в качестве бани или обычной палатки для отдыха, а также хранения личных вещей;
- Доступная стоимость расходных материалов при изготовлении самодельных бань.
- В готовой конструкции отсутствует внутренняя отделка – необходимые полки, вешалки и скамьи;
- Она требует длительной разборки. В случае установки бани на дачном участке, ее можно использовать на протяжении всего сезона в качестве стационарной конструкции;
- Учитывая массу некоторых конструкций, для их транспортировки зачастую требуется автомобильное средство;
- Высокая стоимость готовых мобильных бань.
Для более одомашненных любителей парной подойдет вариант установки мобильной бани-палатки на приусадебном участке. Там ее не придется периодически собирать и разбирать. Хотя, не каждый согласится променять единение с природой на берегу речки на простой отдых на собственной даче.
Принцип действия
Это устройство сделано на основе отопительной ракетной печи. Механизм ее работы заключается в следующем. Есть бункер, представляющий собой топливный отсек, в котором сгорает твердое топливо. Продукты горения попадают в горизонтальный участок трубы, а затем – в вертикальный. На начальной стадии работы печи наблюдается интенсивный нагрев дымовой трубы. Устройство Робинзон представляет собой несколько упрощенную ракетную печь. Это объясняется разным назначением агрегатов. От первой модели не требуется отопления помещения, а всего лишь нагрев воды и приготовление пищи. Но принцип используется тот же. В бункере дотлевают дрова, которые разогревают дымовую трубу, где затем догорают газы. При этом дымоход должен быть довольно длинным, чтобы не осталось никаких продуктов горения.
Чтобы реактивная печь работала эффективно, при монтаже конструкции должны соблюдаться следующие правила:
- Чтобы дымовая труба была как минимум вдвое длиннее горизонтального или наклонного участка.
- Топливный отсек по длине должен совпадать с горизонтальным участком. Обычно топливник устанавливают под углом 45°, хотя бывают конструкции с углом 90°. Но они менее удобны с точки зрения загрузки топлива.
- В сечении дымовая труба не должна быть меньше, чем сам топливный отсек.
Как работает конструкция и выбор в зависимости от места использования
Покупная или самодельная печка для палатки на самом деле имеют одинаковый принцип работы. Во время горения топлива от отопительного прибора исходят тепловые лучи. Их объем зависит от материала печки, степени нагревания, направления теплых потоков воздуха и формы печки. Различие идет лишь в топливе – дрова, газ, бензин, керосин.
Место эксплуатации определяет целесообразность применения разных видов приборов. Для экспедиций в лесах проще отапливаться дровами, поленьями, хворостом и другими прелестями леса – выбираются дровяные модели. А для рыбалок на озерах, реках легче взять баллон газа, чтобы не отвлекаться на пробежки в соседний лесок за поленьями.
Не пропустите: Особенности устройства и работы печи Булерьян
Этап 1. Выбор материала для изготовления
Несмотря на огромный выбор стройматериалов, тех из них, которые можно применить в нашем случае, в действительности не так много.
- шамотный кирпич либо газобетон – оба материала весьма устойчивы к высоким температурам;
готовые металлические или чугунные изделия – дорогостоящий вариант, зато сроки установки существенно сократятся.
Посмотрим на проблему с практической точки зрения. Блоки из газобетона обойдутся дешевле кирпича, но по эстетическим показателям они однозначно проигрывают. Помимо того, эти блоки нуждаются в дополнительной облицовке.
Обратите внимание! К покупке готовых печей прибегают многие, а причина тому – неоспоримые достоинства: легкий монтаж (с использованием клея) из комплекта деталей по прилагаемой инструкции. Если же говорить о топочной камере, то здесь все сложнее, ведь приобрести подходящий вариант крайне трудно
Поэтому ее нужно делать своими руками. Да и сама конструкция по идее должна быть такой, какую вы ее желаете видеть – от предпочитаемого дизайна до способа облицовки
Если же говорить о топочной камере, то здесь все сложнее, ведь приобрести подходящий вариант крайне трудно. Поэтому ее нужно делать своими руками. Да и сама конструкция по идее должна быть такой, какую вы ее желаете видеть – от предпочитаемого дизайна до способа облицовки.
Правила эксплуатации
Многие модели палаток производители изготавливают из легковоспламеняющегося материала. Поэтому, чтобы не произошел пожар, туристы выполняют требования безопасности при пользовании печкой, изготовленной своими руками:
Устройство на дровах не применяют в палатках, изготовленных из горючего материала.
Если конструкция прибора предназначена только для отопления укрытия, то готовить пищу и разогревать воду на нем запрещено.
Нельзя сушить вещи над печкой.
В дымоходе отопительного устройства на дровах должен присутствовать искрогаситель.
При растопке печи нельзя применять горючие смеси для ускорения процесса.
На ночлег важно ложиться на расстоянии 50 см и более от печи.
Соблюдать вентиляционный режим и открывать форточки для поступления свежего воздуха и выхода угарного газа.
Освещать палатку электрическим фонарем.
Спиртовую горелку располагают от стенок палатки на расстоянии 30 см. Устанавливают на пустую жестяную банку, лист металла или валун. В горелку заливают спирт и поджигают. Она разогревает поверхность, на которой установлена, а та отдает тепло в помещение.
Прибор незначительно нагревает воздух в палатке. Подходит для приготовления пищи. Применяют горелку летом и в межсезонье.
Дровяную печь для палатки, изготовленную своими руками, устанавливают на металлическую поверхность. Она быстро прогревает укрытие размером 4*4 м. После применения конструкцию оставляют остыть естественным способом. Заливать водой металл не рекомендуют, т. к. от резкого изменения температуры стенки могут деформироваться. Затем высыпают золу, разбирают прибор на части и аккуратно укладывают в походный рюкзак.
Чтобы не угореть от угарного газа, все отверстия в печи должны быть заделаны, а в палатке приоткрыта форточка для свежего воздуха
Все элементы печи разборные. Труба для палатки состоит из нескольких частей, которые входят друг в друга. Дымоход собирают и укладывают в топку. Так ее легко переносить, и она не занимает много места. Вместо сборной трубы для палатки применяют гофротрубу, после охлаждения ее сжимают и помещают в печь для дальнейшей транспортировки.
Инфракрасные газовые печи, изготовленные своими руками, не предназначены для приготовления пищи. Но народные умельцы приноровились использовать и ее. Рыбаки переворачивают горелку излучателем наверх. Обкладывают печь по сторонам камнями. На них ставят решетку и готовят еду. Баллон с газом устанавливают вертикально. 200 г топлива хватает на два часа работы.
Каталитические печи для палатки
Следующий вид газовых печей для обогрева палаток, ввиду того, что они работают с закрытым пламенем. В этих конструкциях газ под давлением подается в воздушную камеру, где окисляется кислородом. На выходе через диффузор переходит к керамической или металлической пластине. Воспламеняет газовую смесь пьезоподжиг.
Нагреваясь, пластина излучает волны инфракрасного диапазона, которые нагревают предметы. Воздух нагревается от прикосновения с ними. Чем больше мощность прибора, тем быстрее нагреется палатка.
Эти модели безопасны в плане количества вредных примесей сгорания, но горение невозможно без притока свежего воздуха. Отличаются способом подключения к баллону: раздельное (при помощи шланга) и совмещенное.
Туристическая печка с металлическим нагревателем KOVEA Fire Ball KH-0710
Походный туристической горелки, как вариант для зимней рыбалки от известнейшего Корейского бренда. Безопасная мини-печь с вольфрамовым излучателем и минимальным расходом топлива. Корпус прочно крепится на устойчивых ножках, не боится влаги, не ржавеет. Мощность 0,9 кВт, с регулятором. Предусмотрена возможность сварить кофе и простые блюда, вскипятить чай в горизонтальном положении. Оно надежно регулируется болтом, исключая опрокидывание посуды. Эффективный быстрый обогрев палатки до 8 квадратов. Конфорка снабжена Anti-Flare Sistem (подогрев газа). Имеет пьезоподжиг.
Топливо: бутан/пропан. В комплекте соединительный шланг для резьбовых баллонов. Работает мини-печь и с цанговыми, если установить переходник КА-9504, он входит в набор. Максимальное потребление газа 66 г/ч. Весит 565 грамм. Размеры 190/180/190 мм (легко поместится в рюкзак). Недостатком считается незначительное выжигание кислорода, которое устраняется проветриванием. Медленно остывает после длительной работы. Баллон не входит в комплект.
Инфракрасная печь с керамическим нагревателем Tourist Mini Africa
Турист мини Африка
Компактный бюджетный образец с мощностью 1,2 кВт обеспечивает полноценный обогрев палатки площадью до 12 м2. Снабжен регулятором режимов отопления. Благодаря керамическому нагревателю, способен работать в экономичном положении 5 – 6 часов на баллоне в 220 грамм. Максимальный расход газа 100 г/ч.
Снабжен дополнительными мерами безопасности: устройством, защищающим от неправильной установки баллона, что не позволит допустить утечку газа. Соединение с баллоном цанговое. Размер 260/300/130 мм. Вес 1,5 кг. Недостатком считают уязвимость пластикового корпуса, одноразовые баллоны и необходимость доступа свежего воздуха.
Важно! При использовании любых обогревателей, доступ свежего воздуха в палатку является обязательным. Располагайте печи на высоте не менее 25 см от пола
Беспрепятственному горению необходимо достаточно кислорода. В противном случае образуется СО – токсичный и горючий угарный газ.
Чем опасен токсичный и горючий угарный газ
Зачем рыбаку печка на зимней рыбалке
Специфика подледного лова включает длительный период пассивных действий. Рыболову иногда часами необходимо ждать поклевки. Даже нулевая температура с повышенной влажностью и ветром грозит обморожением, тем более, если на улице мороз.
Обогретое печью укрытие не только создаст комфортные условия для самого рыбака, но и убережет лунку от замерзания. Рыбаку не придется отпугивать осторожную рыбу, вычерпывая лед.
Длительное пребывание на морозе требует также и горячего питания. Печка обеспечит им рыбака. Так же, как и даст возможность просушить мокрую одежду. Особенно актуально применение того или иного типа печи во время ночной зимней рыбалки в палатке. Функциональность шкалит:
- обогрев;
- освещение;
- видимость на льду для спасателей, снегоходов, для самого себя, отошедшего проверить жерлицы;
- приготовление и подогрев чая и питания;
- сушка одежды и обуви;
- баня на льду;
- топка снега для запаса воды.
Технические требования
Какое бы ни было оборудование, к нему предъявляется ряд требований:
- небольшие габариты и вес;
- экономный расход топливного материала;
- соответствие нормам пожарной безопасности;
- простота монтажа устройства в палатке без использования специальных инструментов;
- надежная и бесперебойная работа;
- легкость эксплуатации.
Существует множество вариантов решения поставленных задач. Они широко обсуждаются на форумах, в блогах, представлены в информационных разделах, видеоуроках.
Если сгруппировать все методы, описанные в интернет-ресурсах, получатся следующие две категории:
- обогрев палатки с помощью материалов и предметов, зачастую входящих в обычный набор туриста; такой метод отличается простотой и быстротой исполнения, основан на элементарных знаниях и принципах работы;
- осуществление теплоснабжения с применением специальных устройств, таких как газовая горелка, мобильная печь, лампа и прочие.
Туристическая переносная печь Дымок
Приятно сидеть у костра смотреть на разлетающиеся в разные стороны искры, слушать, как потрескивают дрова. В котелке дымит уха, и ее запах возбуждает аппетит… Многим знакомы эти ощущения… Но не всегда отдых на природе бывает удачным: внезапно начавшийся дождь, сырые дрова — в результате вся компания осталась без горячего… Но! Теперь есть туристическая переносная печь «Дымок», которая при минимальном расходе топлива (хворост, торф, шишки и т.д.) поможет быстро сварить суп и кашу, поджарить рыбу и мясо, приготовить отличный шашлык.
Фото 1.Туристическая переносная печь Дымок.
- Параметры и размеры:
- Масса — 8,5 кг.
- Габариты — 400х285х320 мм.
- Объем большого котелка — 4 л.
- Объем малого котелка — 3,5 л.
Преимущества печки: она проста и удобна в использовании, незаменима там, где запрещено разведение костров, ее устройство позволяет избежать зависимости от погоды! Походная печь «Дымок» предназначена для приготовления пищи только на открытом воздухе в условиях загородной прогулки, на садово-огородных участках, в длительных поездках авто и мото любителей, а так же для работников, по роду деятельности которых находится в кочевых условиях. Переносная туристическая печь «Дымок» укомплектована набором посуды на 6 персон: тарелками, ложками, шампурами, черпаком, а также двумя котелками и сковородой. Удачно и тщательно продуманная конструкция печки позволяет быстро складывать весь комплект в удобное для переноски положение. И, что самое главное! Там где вы пользовались туристической печкой «Дымок» на земле не останется следов от костра и травяной покров останется целым, и не возникнет угроза пожара от плохо затушенного костра.
Фото 2. Устройство и комплектация печи Дымок.
Печь походная переносная «Дымок» выпускается в трех комплектациях: экономичной, обычной и улучшенной. Как видно из таблицы приведенной ниже — в улучшенной модели больше посуды изготовлено из нержавеющей стали чем в обычной, где посуда из пластика. В эконом исполнении посуды нет вообще, только шампуры.
| Наименование | Количество | ||
| Экономичное исполнение | Обычное исполнение | Улучшенное исполнение | |
| 1. Зацеп | 2 | 2 | 2 |
| 2. Котелок | 1* | 1* | 1* |
| 3. Ложка разливательная | 1* | 1* | |
| 4. Ложка столовая | 6 | 6* | |
| 5. Крышка | 1 | 1 | 1 |
| 6. Миска | 6 | 6* | |
| 7. Искрогаситель | 1 | 1 | 1 |
| 8. Котелок малый | 1* | 1* | 1* |
| 9. Верх трубы | 1 | 1 | 1 |
| 10. Шампур | 6 | 6 | 6 |
| 11. Крышка-сковорода | 1* | 1* | 1* |
| 12. Корпус верхний | 1 | 1 | 1 |
| 13. Низ трубы | 1 | 1 | 1 |
| 14. Решетка колосниковая | 1 | 1 | 1 |
| 15. Заглушка | 1 | 1 | 1 |
| 16. Ножка | 2 | 2 | 2 |
| 17. Корпус нижний | 1 | 1 | 1 |
| Паспорт | 1 | 1 | 1 |
| Упаковочная коробка | 1 | 1 | 1 |
* — изготавливаются из нержавеющей стали
Гарантийный срок эксплуатации 12 месяцев.
Самодельные спиртовые горелки
Чтобы не тратить большие деньги, покупая оборудование, которое понадобится одноразово, можно самостоятельно сделать спиртовую горелку. В интернете есть проекты, как своими руками сделать печку для палатки. Обычно на них разогревают пищу, обогрев же получается слишком слабым.
Чтобы сделать самодельную горелку потребуется:
- 2 банки из-под напитка (жестянки);
- спирт;
- монета;
- клей.
Этапы изготовления устройства:
- Перед тем, как начать работу, банки следует помыть.
- Определяем высоту будущей горелки и делаем насечки на обоих банках (горизонтальная замыкающаяся линия. Отрезаем.
- Очищаем поверхность с помощью шкурки, чтобы при работе прибор не воспламенился от краски.
- Вставляем их первая во вторую. Скрепляем клеем по швам.

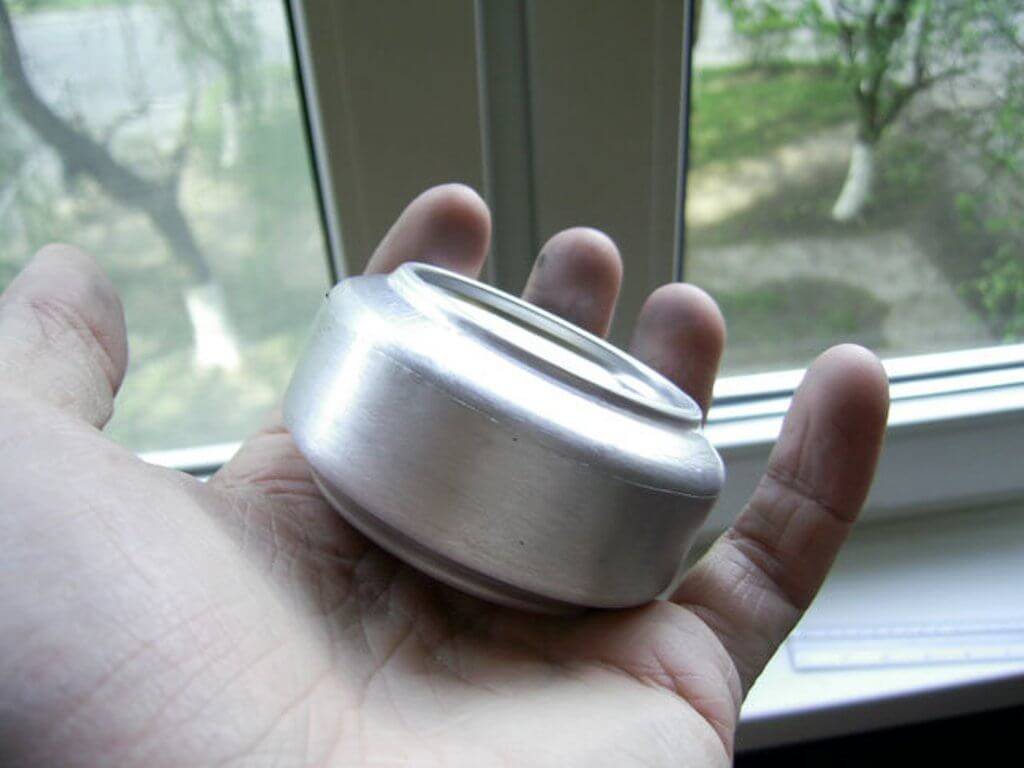

Скрепленные банки
По всему диаметру банки и в центре нужно проткнуть отверстия.

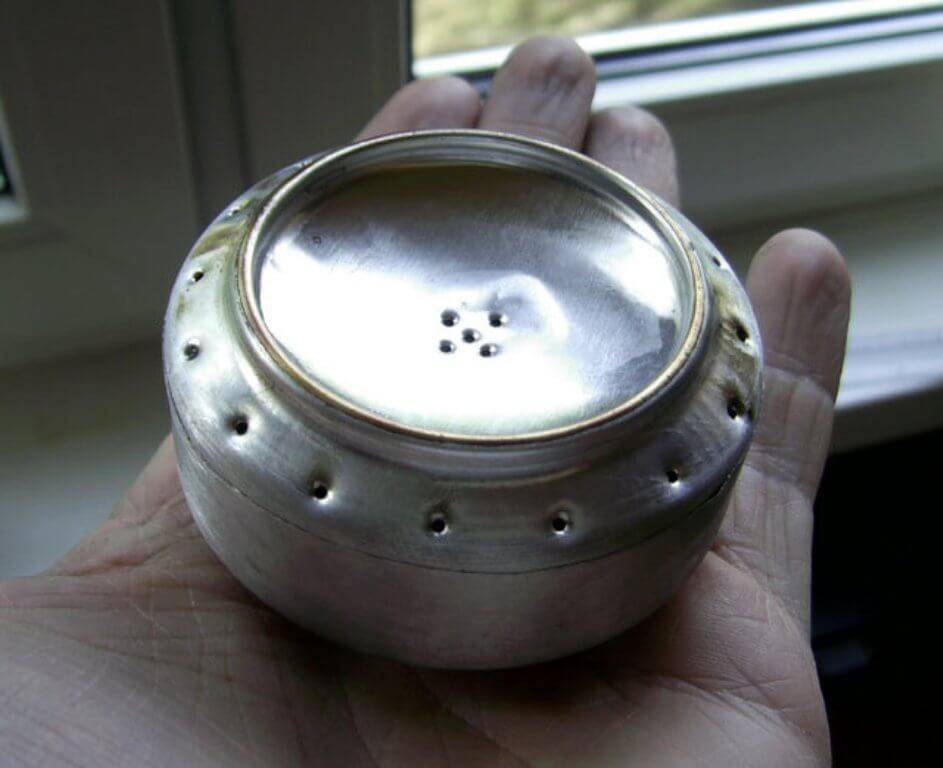

Проткнутые дырки плитки
- Заливаем туда спирт;
- В центр ставим монетку, чтобы оттуда не шли языки пламя, а равномерно выходили именно через боковые отверстия;
- Необходимо поджечь горелку желательно сбоку.
Также печки делаются из других материалов, например, ведра, но такая конструкция будет работать на дровах или брикетах
Обогрев с помощью самодельных горелок и печек нужно осуществлять с особой осторожностью, поскольку они могут быть неточно рассчитаны
