Полипропиленовые трубы для отопления: технические характеристики и преимущества

Технические характеристики полипропиленовых труб для отопления

На рынке существует немало вариаций полимерных труб, но для горячего водоснабжения и отопления рекомендуется применять только полипропилен. Такие материалы, как ПВХ или ПНД являются слишком мягкими для данных целей, они лучше подойдут для подачи холодной воды, некоторые — для канализаций. Главные особенности, позволяющие использовать трубы из полипропилена в системах отопления, — это высокая прочность при достаточной легкости, а также способность сохранять работоспособность в агрессивных средах.

Труба полипропиленовая, подходящая для устройства отопления частного дома или в квартире, обладает представленными техническими характеристиками:

Способность выдерживать мощное давление. Вообще трубы PPR можно ставить на любые системы, существующие на данный момент. Давление, какое только могут выдерживать полипропиленовые трубы для отопления, напрямую зависит от постоянной рабочей температуры воды: чем сильнее нагрев, тем меньшее давление будет разрешено. Большинство изделий из полипропилена спокойно выдерживают давление в 4-6 атмосфер при том, что система будет нагреваться до +70 градусов.

ПП-трубы подходят для установки в любых системах отопления, так как способны выдерживать давление, поддерживаемое в сетях

Термоустойчивость. Оптимальная работа трубы отопления из полипропилена будет обеспечена даже при окружающей температуре воздуха в -15 градусов. Этот показатель не имеет особого значения на практике, но еще раз доказывает прочность изделий из PPR. Температурные характеристики этих труб будут такими:

  • температура появления хрупкости – от -5 до -15 градусов;
  • температура размягчения полимера – от 110-140 градусов;
  • температура плавления – от 140 до 170 градусов.

Данные характеристики дают понять, что использование качественных полипропиленовых труб для отопления оправдано и безопасно во всех современных системах. Отопительная система может нагреться до указанного уровня размягчения только при очень высокой температуре теплоносителя (до 95 градусов), а таковой она бывает в очень редких случаях. Кратковременные скачки температур допускать можно без вреда для целостности полипропилена.

Низкая степень теплопроводности. На поверхности полипропиленовых труб отопления не образуется конденсат именно благодаря этому свойству. Сама температура трубы при этом будет максимально близкой к температуре теплоносителя.

Неподверженность влиянию коррозии. Полипропиленовые трубы для отопления гораздо лучше противостоят влиянию различных неблагоприятных сред. В отличии от изделий из металлов, они никак не реагируют на длительный контакт с влагой. Соли и другие примеси, какие только встречаются в водопроводной воде, полипропилену совершенно не страшны. Для того, чтобы произошло разложение полипропилена, материал должен вступить в реакцию с сильнодействующей кислотой. Чего в бытовых условиях, конечно же, не случается.

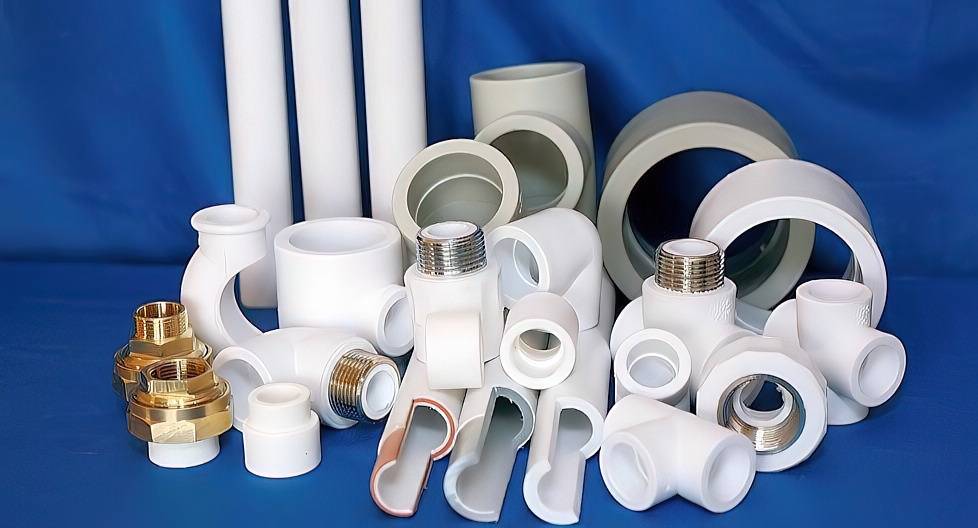

Для бесперебойной работы отопления и его долговечности важно правильно подбирать фитинги для труб

Продолжительный срок службы. Производители обещают, что при использовании полипропиленовых труб в отоплении о монтаже новых конструкций можно будет не задумываться на протяжении 50 лет. Это достаточно высокий показатель, так как срок службы, к примеру, стальных труб обычно не превышает 20-30 лет. Чугунные трубы имеют больший срок службы, но их установка сейчас популярностью не пользуется.

Эксплуатационный срок полипропиленовой трубы отопления будет зависеть от таких факторов, как постоянное давление, схема системы и наличие температурных перепадов. Также то, насколько правильно был сделан выбор соединительных элементов, напрямую влияет на показатели срока службы полипропиленовых труб отопления.

Крепления для полипропиленовых труб

Конструкции небольшого диаметра фиксируют к стенам или другим поверхностям с помощью тех же материалов, из которых состоит само полотно. Оно обладает такими же физическими характеристиками, как и сама труба. Если к стене крепятся конструкции большого диаметра, то используются металлические изделия. Все крепежные элементы подразделяются на две большие группы:

  1. Клипсы . Это оптимальный вариант для фиксации водопроводной или отопительной системы. Клипсы отличаются высокой устойчивостью к внешнему воздействию и большим запасом прочности. Монтаж труб при использовании таких крепежей можно выполнить с помощью подручных инструментов: шуруповерта, перфоратора или молотка.
  2. Хомуты для крепления полипропиленовых труб. Это пластиковые или полуметаллические конструкции,. Они предназначены для монтажа труб большого диаметра, так как способны выдерживать значительный вес. Возможно несколько способов крепления труб из полипропилена с помощью хомутов – плавающая и жесткая фиксация. В первом случае допускается незначительное движение труб, которое возникает в связи с тепловым расширением полотна. При жесткой фиксации полукольца максимально стягивают для исключения любых движений коммуникационных систем.

Основные производители

На отечественном рынке в широком ассортименте представлена продукция российских, турецких, австрийских, китайских и немецких компаний. У каждого производителя своя технология изготовления, поэтому и поставляемая арматура обладает разными прочностными характеристиками.

Первыми в этом списке находятся немецкие и австрийские предприятия — так ведущим является немецкий завод  aquatherm GmbH — официальным представителем в России которого является «Группа Компаний Агпайп» (agpipe.ru), осуществляющий полный цикл производства (от сырья до конечного продукта). Трубопроводные системы  изготавливаются соответственно европейскому стандарту ISO 50001 и проходит жесткую систему сертификации.

Следующими идут чешские фирмы. Сырьем для производства продукции служит полипропиленовый сополимер, обладающий высокими прочностными и гигиеническими свойствами.

Турецкие компании получили распространение благодаря доступной цене и тройной проверке качества своей продукции.

Замыкают рейтинг поставщиков полимерных труб производители из России, Украины, Белоруссии и Китая.

Какой диаметр труб нужен для отопления частного дома

Технические характеристики трубы включают в себя три вида диаметров:

  • внешний — диаметр с учётом толщины стенок, учитывается при расчёте монтажных креплений, необходимой площади, теплоизоляции и пр.;
  • внутренний — ведущий технический параметр элемента, показывает размер просвета, рассчитывается для пропускной способности системы с учётом физических качеств теплоносителя;
  • условный — усреднённое значение внутреннего просвета, округлённое в большую или меньшую сторону до миллиметров или дюймов стандартного значения, примерно равен внутреннему диаметру, маркируется как DN (ранее — ДУ).

Справка. Условный проход рассчитывается для определения пропускных возможностей трубопровода.

При выборе необходимого сечения учитываются следующие параметры:

  • гидродинамика системы — с увеличением объёма проходящего теплоносителя эффективность системы падает, поэтому выбор большего диаметра трубы влечёт за собой уменьшение КПД системы;
  • давление внутри системы — если сечение большое, то скорость прохождения теплоносителя по контуру низкая. Это повышает теплопотери, риск закипания жидкости в нагревательном котле при естественной циркуляции.

Внимание! Если трубы имеют меньший диаметр, то это также приводит к потере скорости жидкости, т. к

увеличивается сопротивление внутри системы и теплоноситель не проходит. Это чревато потерей температуры и шумами в работе батарей.

мощность нагревательного котла — чем сильнее котёл, тем больший диаметр можно использовать;

  • протяжённость системы — влияет на пропускные способности контура, например, труба в 25 миллиметров может пропускать около тридцати литров воды в минуту;
  • способ циркуляции жидкости — для принудительной допустимо брать меньшее сечение по сравнению с естественной циркуляцией;
  • скорость остывания теплоносителя — корректно подобранный диаметр обеспечит адекватную быстроту прохождения теплоносителя по всем помещениям;
  • площадь помещения — сечение является одним из параметров теплоотдачи на квадратный метр;
  • Количество разводок и поворотов — уменьшает скорость прохождения теплоносителя и давления в системе;
  • материал — влияние физических характеристик материала на пропускные способности теплоносителя и отдачу тепла при определённой скорости движения энергоносителя.

2 Огромное количество стыков

Эти изделия продаются не в бухтах, а кусками по 2 – 4 метра, из-за чего их часто придется соединять. Также количество стыков увеличивается за счет различных поворотов и углов. На отопительную систему в доме площадью 100 м2 таких стыков может быть около сотни. А если учесть, что в большинстве своем полипропиленовые трубы предназначены для скрытого монтажа, то подавляющая их часть будет скрыта в штукатурке.

Учтите, что соединение выполняется путем пайки двух кусков трубы, причем все это делает человек. Если человек немного не додержал или наоборот передержал трубу в аппарате, то соединение становится ненадежным и через пару лет может потечь. Стену в этом случае придется вскрывать.

Какие бывают и какие лучше

Лучшие полипропиленовые трубы

По строению полипропиленовые трубы бывают трех видов:

  • Однослойные. Стенки полностью сделаны из полипропилена.
  • Трехслойные:
    • армированные стекловолокном — между двумя слоями полипропилена запаяны нити стекловолокна;
    • армированные фольгой — конструкция похожа.

Зачем армируют полипропиленовые трубы? Этот материал имеет большой коэффициент теплового расширения. Один метр однослойной трубы становится длиннее на 150 мм при нагревании до 100 °C. Это много, правда их так сильно никто не нагреет, но и при более низких дельтах температур увеличение длины не менее впечатляет. Для нейтрализации этого явления ставят компенсационные петли, но не всегда такой подход спасает.

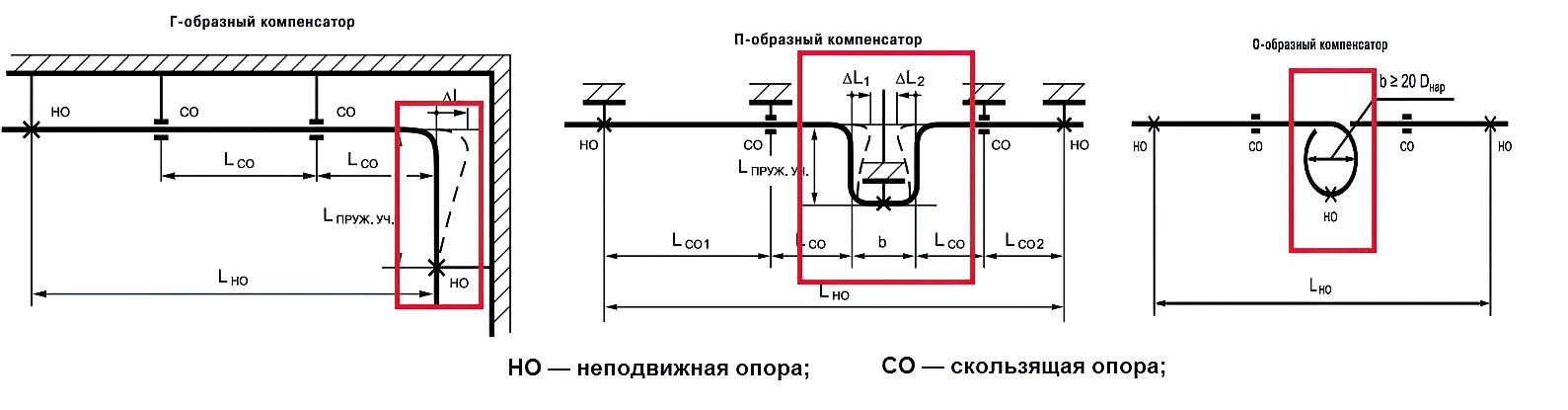

Виды компенсаторов для полипропиленовых труб

Производители нашли другое решение — начали изготавливать многослойные трубы. Между двумя слоями чистого пропилена укладывают стекловолокно или алюминиевую фольгу. Эти материалы не нужны для усиления или каких-либо других целей, а только для уменьшения термического удлинения. Если есть слой стекловолокна, то температурное расширение в 4-5 раз меньше, а со слоем фольги — в 2 раза. Компенсационные петли еще нужны, но ставятся реже.

Слева армированная стекловолокном труба, справа — обычная однослойная

Зачем делают армирование и стекловолокном, и фольгой? Дело в диапазоне рабочих температур. Те, что со стекловолокном могут выдержать нагрев до 90 °C. Этого достаточно для ГВС, но не всегда недостаточно для отопления. У полипропиленовых труб, армированных фольгой, температурный диапазон шире — они выдерживают нагрев среды до +95 °C. Этого уже достаточно для большинства систем отопления (кроме тех, в которых стоят твердотопливные котлы).

Какие ППР трубы подходит для каких систем

Исходя из всего сказанного выше ясно, какие полипропиленовые трубы лучше для отопления — армированные фольгой, если предполагается высокотемпературная эксплуатация системы (от 70 °C и выше). Для низкотемпературных систем отопления можно использовать изделия, армированные стекловолокном.

Для холодного водоснабжения подходят любые ППР трубы, но самое рациональное решение — обычные однослойные. Стоят они совсем немного, а тепловое расширение в этом случае не такое уж и большое, одного небольшого компенсатора для водопровода в среднем частном доме достаточно, а в квартире, при небольшой протяженности системы, его не делают вообще, вернее делают «Г»-образный.

Пример водопровода из полипропилена

Для прокладки системы ГВС лучше всего брать трубы из полипропилена с армирующей прослойкой из стекловолокна. Их качества тут оптимальны, но можно использовать и с фольгированным слоем

Обратите внимание, наличие компенсаторов обязательно

Какие проще в монтаже

Решая, какие полипропиленовые трубы лучше, обратите внимание на такой параметр, как сложность монтажа. Все виды соединяются при помощи сварки, а для поворотов, разветвлений и т.п

используют фитинги. Сам процесс сварки идентичен для всех типов, разница в том, что при наличии алюминиевой фольги требуется предварительная обработка — необходимо удалить фольгу на глубину пайки.

Так выглядит внешнее армирование полипропиленовой трубы фольгой

Вообще, армирование алюминием бывает двух видов — наружное и внутреннее. При наружном, слой фольги находится близко к наружному краю (1-2 мм), при внутреннем армирующий слой находится примерно посередине. Получается что он с двух сторон залит почти одинаковым слоем полипропилена. В этом случае подготовка к сварке состоит еще и в том, чтобы снять наружный слой пропилена на всю глубину сварки (и фольгу тоже). Только при этих условиях можно достигнуть требуемой прочности шва. Вся эта подготовка занимает достаточно много времени, но самое неприятное то, что при ошибке получаем очень ненадежное соединение. Самый опасные вариант, когда вода просачивается к фольге. В этом случае полипропилен рано или поздно разрушиться, соединение потечет.

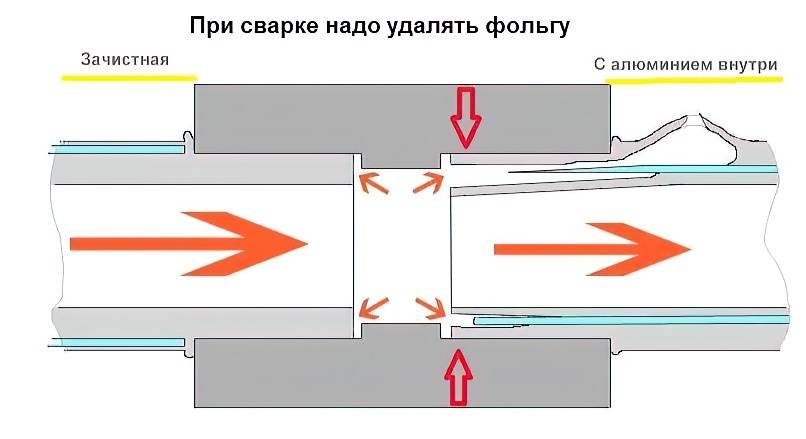

Сваривать армированные фольгой трубы надо правильно

Исходя и этих данных, можно прийти к выводу, что если позволяют условия, лучше использовать однослойные или армированные стекловолокном полипропиленовые трубы. Приверженцы алюминиевого армирования говорят о том, что фольга дополнительно уменьшает количество воздуха, который проникает в систему через стенки. Но фольгу часто делают перфорированной и она далеко не обязательно идет сплошной полосой, охватывая весь диаметр трубы. Часто она имеет продольный разрыв. Ведь ее задача — уменьшить величину теплового расширения, а с этой задачей справляются даже полосы более стабильного материала.

https://youtube.com/watch?v=fKf2kG7gHvw

Классификация ППР труб

Производство полипропиленовых труб осуществляется по ГОСТам, которые строго регламентируют параметры продукции. Наружный диаметр может варьироваться в диапазоне от 1 до 120 мм, различается и толщина стенки.

Для устройства бытовых коммуникаций обычно используются трубы не более 50 мм, но важно учитывать не только размеры. Значение имеют также рабочее давление и состав материала

Совокупность этих характеристик позволяет подобрать оптимальный вариант для отопительных и канализационных систем.

По составу

Полипропилен, используемый в производстве труб, в зависимости от химического состава придает готовому изделию определенные свойства. По маркировке производителя можно определить предназначение трубы:

  • PPH – гомополимер с наполнителями, повышающими ударопрочность. Трубы из него используются для устройства водоотведения и холодного водоснабжения, а также вентиляции. С теплоносителями РРН-трубы несовместимы, так как повышение температуры вызывает значительную деформацию;
  • PPR (то же, что и PPRC) – рандомсополимер, наиболее популярная разновидность. За счет кристаллической структуры на молекулярном уровне материал отличается высокой прочностью, устойчивостью к температурным перепадам и воздействию агрессивных веществ. Трубы из PPR имеют размерный ряд от 16 до 110 мм, используются для прокладки систем горячего и холодного водоснабжения, отопительных трубопроводов;
  • PPB – блоксополимер, имеющий особую молекулярную структуру. Трубы из него используются преимущественно для напольного отопления и коммуникаций холодного водоснабжения;
  • PPs – устойчивый к высоким температурным значениям поливинилсульфат, из которого изготавливают термостойкие, выдерживающие нагрев до 95⁰С, трубы. Предназначены для систем отопления и монтажа трубопроводов с горячей водой.

По рабочему давлению

Еще один важный параметр, определяющий предназначение полипропиленовых труб – способность выдерживать давление. На изделиях обозначается латинскими буквами PN и цифрами, имеет несколько разновидностей:

  • PN10 – труба с такой маркировкой рассчитана на номинальное давление около 10 атмосфер (или 1 МПа). Используется только при температурах носителя не выше 20⁰С, то есть для устройства систем холодного водоснабжения;
  • PN16 – рабочее давление не должно превышать 16 атмосфер, а температура подаваемой воды — 60⁰С. Такие характеристики оптимальны для коммуникаций, подводящих как холодную, так и горячую воду;
  • PN20 – так обозначается номинальное давление в 2Мпа (или 20 атмосфер) на стенку трубы толщиной от 16 мм. Продукция с такой маркировкой чаще всего используется при устройстве коммуникаций водоснабжения. Максимальная температура носителя не должна превышать 80⁰С;
  • PN25 – трубы, маркированные таким образом, рассчитаны на номинальное давление около 25 атмосфер и выдерживают температуру до 95⁰С. Изделие армировано слоем алюминия, повышающим прочность. Применяется в системах отопления, а также горячего водоснабжения.

Разновидности труб из пропилена

В ассортименте полипропиленовых труб представлены изделия разных цветов. Наиболее часто встречаются монтажные элементы белого, зеленого, серого и черного цветов.

Как правило, оттенок изделий выбирается произвольно и зависит от дизайна труб и производителей (некоторые предприятия традиционно выпускают трубы одного цвета, например, зеленого).

При выборе полипропиленовых труб следует обращать внимание и на цвет изделий. Этот критерий особенно важен, если планируется устройство открытой системы в жилых комнатах или служебных помещениях (ванной, кухне). По внутреннему устройству все полипропиленовые трубы можно различить на две основополагающие категории:

По внутреннему устройству все полипропиленовые трубы можно различить на две основополагающие категории:

  • однослойные, состоящие из одного слоя пластика;
  • многослойные (армированные) из нескольких оболочек, которые состоят не только из пластика, но и из укрепляющих конструкцию материалов, создающих прочный каркас.

Армированные конструкции предпочтительней однослойной, поскольку в этом случае значительно снижается величина температурного удлинения трубы.

Существует несколько вариантов многослойных труб. Наиболее часто для армирования используется алюминий и стекловолокно.


Схематичное изображение трубы, армированной алюминием, с обозначением всех слоев, включая адгезионные. Подобные изделия получают современным методом лазерной сварки

Трубы, армированные сплошным листом алюминиевой фольги. При изготовлении подобных изделий на внешнюю сторону полипропиленовой заготовки наносится гладкий тонкий лист серебристого металла.

Перед началом монтажа такие трубы нужно обязательно зачистить, срезав фольгу на расстоянии примерно 1 мм от края. Пропуск этого процесса отрицательно сказывается на качестве шва, который получится рыхлым и ненадежным.

Важно учесть, что продукция с перфорированной фольгой отличается большим коэффициентом кислородной проницаемости, поэтому ее не стоит совмещать с отопительными котлами или аналогичной техникой. Трубы с сердцевиной, армированной листом алюминия

В этом случае изделия усиливаются в серединной или даже внутренней части, благодаря чему можно обойтись без зачистки перед началом работ

Трубы с сердцевиной, армированной листом алюминия. В этом случае изделия усиливаются в серединной или даже внутренней части, благодаря чему можно обойтись без зачистки перед началом работ.


Трубы, укрепленные стекловолкном, пользуются заслуженной популярностью. Для таких изделий характерна повышенная прочность и жесткость, кроме того, их можно использовать для сварки без предварительной подготовкиАрмирование композитом. Для большей прочности в трубах также выполняют серединный слой из комбинированного материала, который совмещает в себе полипропилени стекловолокно. Такие трубы также отличаются высокими потребительскими свойствами и не требуют зачистки перед использованием.


Несмотря на то, что цена армированных труб примерно на 40% выше, чем однослойных, стоит предпочесть их для проводки отопления. Многослойные изделия отличаются большой надежностью и долговечностью, к тому же они имеют более эстетичный внешний вид

Разновидностью многослойных ПП элементов являются трубы, в которых предусмотрен дополнительный слой пластика. Подобные изделия хорошо выдерживают высокие температуры, однако при этом не исключен контакт транспортируемой жидкости и армированной прослойки.

Читать далее: Как сделать дренаж участка своими руками

Помимо этого, покрытия в подобных изделиях часто склеивают клеем, что при определенных условиях может привести к расслаиванию.

Цвет изделий

На рынке присутствуют ППР трубы из материала разных цветов. Есть ли разница при выборе? Можно ли говорить о том, что серая труба лучше белой?

Вокруг этого показателя специалисты ломают копья: одни считают, что оттенки ни на что не влияют, и что это просто маркетинговый ход. Однако существует множество описаний изделий, различающихся по цвету, в которых представлены разные эксплуатационные, рабочие и экономические характеристики.

Для удобства оценок сведены в таблицу:

Цвет трубЭксплуатационные свойства
Белый Большой срок эксплуатации.

Максимально выдерживаемое давление – двадцать пять бар.

Невысокая стоимость.

Не подвержены коррозии.

СерыйВозможностьвыдерживать повышенные температуры

Способность устоять в агрессивных средах: кислотных и щелочных.

Большой период эксплуатации.

Экологичность.

Высокий уровень герметичности.

ЧерныйНевосприимчивость к воздействию ультрафиолетовых лучей.

Способность устоять в агрессивных средах.

Неподверженность рассыханию.

Повышенная прочность

ЗеленыйДешёвый вариант, рабочее давление низкое.

Годится, пожалуй, для дачного душа и полива огорода.

Виды полипропиленовых труб

При компоновке трубопроводов для водоснабжения и отопления одним из главных факторов является выбор комплектующих. Полимерные материалы по своей структуре и техническим характеристикам подразделяют на несколько видов:

  1. Труба однослойная напорная для холодной воды с рабочей температурой +20°С и разрешенным давлением до 10 бар.
  2. Однослойная для горячего и холодного водоснабжения с максимальным давлением до 20 бар и температурой использования до +75°С.
  3. Многослойная, усиленная алюминиевой перфорированной фольгой, температура до +90°С, давление — 20 бар.
  4. Многослойная, армированная стекловолокном — до +90°С, 20-25 бар.

По материалу изготовления

В соответствии с международным стандартом EN ISO 15874-2013 и российским ГОСТ 32415-2013, напорные трубы и соединительные фитинги изготавливают из следующих материалов:

  • РР-Н (Тип 1 ПП-Г) — гомополимеры;
  • РР-В (Тип 2 ПП-Б) — блок-сополимеры;
  • PP-R (Тип 3 ПП-Р) — рандом-сополимеры;
  • PP-RCT (Тип 4 ПП) — рандом-сополимеры с модифицированной кристалличностью и высокой термостойкостью.

Арматура классов 1-4 должна быть пригодна для транспортировки горячей и холодной воды на протяжении 50 лет.

По виду армирования

Труба, структура которой улучшена алюминиевой перфорированной фольгой, состоит из трех слоев. В процессе изготовления внутренняя часть трубы соединяется с равномерно расположенной перфорированной фольгой и укрывается сверху слоем полимера.

Армирование снижает коэффициент температурного расширения конструкций.

Внешний контур нужен для защиты алюминиевого перфорированного слоя от повреждений. Средняя часть из фольги формирует внутридиффузионный барьер для защиты от проникновения воздуха в закрытые системы отопления.

Низкое значение теплового линейного расширения (меньше, чем у однослойных труб) делает изделие более жестким, что снижает его провисание и позволяет уменьшить объем креплений и компенсаторов.

Трубы, армированные стеклотканью, обладают теми же свойствами, что и с алюминиевой прослойкой. Наличие среднего слоя придает такой арматуре дополнительную прочность и снижает величину линейного удлинения.

Разновидности ППТ

Первыми для отопления стали использовать ППТ, армированные специальной алюминиевой фольгой, что вызвало удорожание готового изделия. Со временем появились трубы, усиленные стекловолокном, постепенно вытеснившие аналоги с алюминием.

Алюминиевое армирование

Алюминиевая фольга в трубных изделиях используется в качестве компенсатора расширения при обогреве, а также выполняет функцию диффузионного барьера. Обычно она размещается ближе к поверхности, но в некоторых моделях защитный слой обустраивается в глубине стенок. Перед тем как приступить к формированию сочленения в зоне стыка потребуется хорошо очистить трубную заготовку.

В изделиях, где фольга из алюминия располагается ближе к середине стенки, после зачистки она утончается настолько, что соединение оказывается некачественным. Поэтому, при выборе труб ППР для отопления дома, оснащенных алюминиевой фольгой, предпочтительнее образец, у которого армирующий слой располагается ближе к лицевой поверхности.

Армирование стекловолокном

При использовании полипропиленовых трубных заготовок, армированных стекловолокном, важно учитывать некоторые нюансы. Стекловолокно, как достаточно неустойчивый материал, обладает свойством разрушаться под нагрузкой

Иногда достаточно уронить заготовку на бетонный пол, чтобы безвозвратно повредить ее защитный слой.

Не рекомендуется использовать такие трубы в местах, где температура опускается до очень низких значений. В таких условиях волокно становится хрупким и легко ломается при незначительных деформациях.

Армирование стекловолокном

Алюминиевое армирование

Виды полипропиленовых труб

Строительная индустрия развивается постоянно, и на сегодняшний день, вместо металлических при организации инженерных систем применяются в большинстве случаев различные виды полипропиленовых труб и фитингов.

Они могут быть использованы для монтажа трубопроводов для подачи технической и питьевой воды, транспортировки теплоносителей, агрессивных сред, сжатого воздуха, полива, дренажа, вентиляции административных, жилых зданий, в агропромышленном комплексе, на различных производствах для газа.

  • Конструктивно полипропиленовые трубы производятся двух типов:
  • цельные;
  • армированные (комбинированные).

Армирование позволяет уменьшить температурные удлинения, которые значительны у цельных труб.

  1. Производители применяют несколько способов армирования:
  2. Покрытие трубы с наружной стороны слоем алюминиевой фольги.
  3. Устройство слоя алюминия внутри трубы, ближе к наружному краю.
  4. Усиление стекловолокном.
  5. Усиление слоем композитного материала из полипропилена и фибро- или стекловолокна.

Цельные полипропиленовые трубы

Отличие полипропиленовых труб данного вида состоит в различном сырье, используемом для их производства, а также их применении. Различия технических характеристик отображены в маркировке.

Значение маркировки:

Маркировка PN – означает постоянное внутреннее водяное давление при температуре 20°С, которое трубы способны выдерживать 50 лет. Цифровая величина соответствует толщине стенок (чем больше значение, тем толще стенки).

Трубы полипропиленовые PN 10, 16, 20, 25 – самые распространенные. PN 20 и 25 предназначены для устройства систем отопления и горячего водоснабжения.

Наличие продольной синей полосы свидетельствует об их назначении для транспортировки холодной воды, красная – горячей.

  • Маркировка PP указывает на то, что материал труб — полипропилен:
  • PPH, РР-1, РР-тип 1 – гомополимер. РРН – используют для холодного водоснабжения и прокладки вентиляции.
  • РРВ, РР-2, РР-тип 2 –блоксополимер. РРВ – предназначены для горячего водоснабжения и отопления.

Полипропиленовые трубы PPRC, PP-random, PPR – изготовлены из новейшего материала «рандом сополимер». PPR – наиболее распространенная и подходит для всех видов инженерных коммуникаций. Такие трубопроводы обладают повышенной теплостойкостью.

Для прокладки на открытых участках желательно выбирать трубы с защитной оболочкой от ультрафиолета.

С алюминиевым армированием

  1. Армирование алюминиевой фольгой может быть:
  2. сплошным;
  3. перфорированным.

Алюминиевая перфорация представляет собой сетку с небольшими отверстиями. Во время экструдирования, текучий вязкий материал, попадая в перфорацию, создает сцепление полимера с металлом.

Армирование алюминием значительно снижает коэффициент теплового увеличения, но при монтаже инженерных систем существуют определенные сложности. Раструбная сварка предусматривает предварительное удаление алюминиевой оболочки и внешнего слоя полимера и зачистки трубы на величину, соответствующую глубине ее вхождения в фитинг.

  • Существует также трубы, не требующие удаления внешнего слоя при монтаже, но и они имеют ряд недостатков:
  • к фитингу крепится только внешний слой, равный половине толщины стенки;
  • необходима насадка для сварочного аппарата;
  • после отрезания изделия требуется его торцевание.

Армированные стекловолокном

Маркированная PPR-FB-PPR труба состоит из двух слоев полипропилена и стекловолокна между ними – так называемая «стеклопластиковая».

  1. Труба со стекловолоконным армированием имеет ряд преимуществ перед алюминиевым армированием:
  2. При монтаже не требуется их калибровка и зачистка.
  3. Процесс пайки аналогичен соединению пластиковых цельных труб или любых зачищенных полимерных, что значительно сокращает финансовые и временные затраты.
  4. Полипропиленовые со стекловолокном не расслаиваются, поскольку их структура однородная – стекловолокно в центральном слое вплавлено в полипропилен.
  5. Стекловолокно увеличивает жесткость изделий.

Недостаток стеклопластиковых труб – их термическое удлинение на 6% превышает аналогичные показатели с алюминиевым армированием.

Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

  • в сумме потеря тепла – 36 кВт;
  • потеря на 1-ом этаже – 20 кВт;
  • потеря на 2-ом – 16 кВт;
  • установлены трубы из полипропилена;
  • работа системы в режиме 80/60;
  • температура – 20 С.

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

Зависимость толщины стенок от диаметра

По системе перемещаются вещества с разными температурными показателями и при различных давлениях. Магистраль будет работать в оптимальном режиме, если её стандартные элементы будут иметь нужную толщину стенки. Взаимосвязь этого параметра и диаметров наиболее популярных полипропиленовых стояков хорошо видно из таблицы 2.

Наружный диаметрPN 10PN 20PN 25
Внутренний калибрТолщина стенкиВнутренний калибрТолщина стенкиВнутренний калибрТолщина стенки
16,0010,602,70
20,0016,201,9013,203,4013,223,39
25,0020,402,3016,604,2016,604,20
32,0026,003,0021,305,3521,205,40
40,0032,603,7026,606,7026,646,68
63,0051,405,8042,0010,5042,0010,50
110,0090,0010,0073,2018,40
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
