Установка солнечных батарей: выбор места, правила монтажа и размещения

Другие схемы солнечных электростанций своими руками

Гелиостанции — это работающий альтернативный способ энергоснабжения дома. Но не во всех регионах инсоляция достаточна для окупаемости гелиооборудования и для полноценного обеспечения электроэнергией

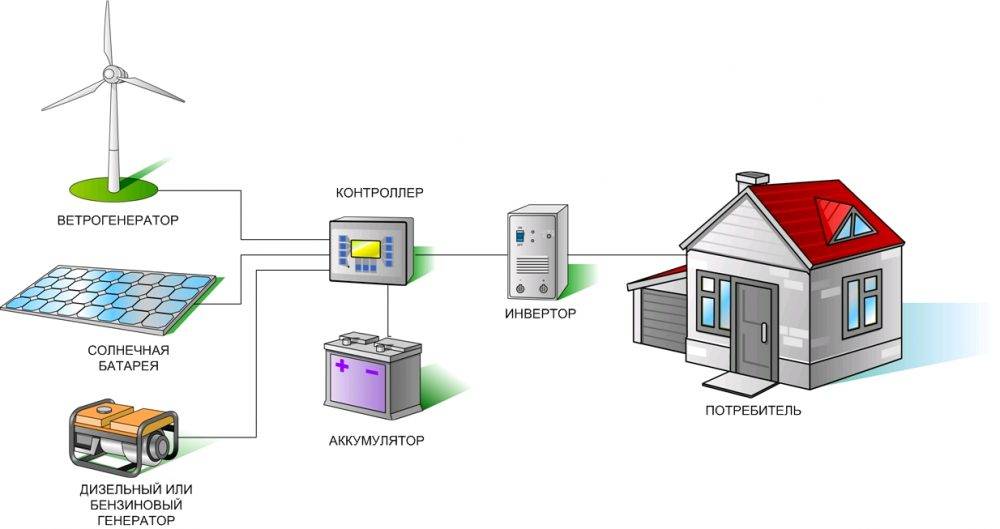

Иногда стоит обратить внимание на гибридные солнечные электростанции, которые тоже можно построить своими руками, но где кроме солнечных батарей могут быть ветряки, а также дизельные или даже бензиновые генераторы

Если же вы хотите лишь попробовать «приручить» гелиоэнергию, но не готовы полностью изменить электроснабжение своего дома, сделайте мини солнечную электростанцию своими руками. Она будет состоять из нескольких солнечных панелей, аккумулятора и контроллера. Это все поместится в чемодане, но обеспечит вас энергией при внезапном отключении электричества, поездке на дачу или на природу. Расчеты и подбор компонентов происходят по тому же принципу, что и для полноценной домашней станции.

Комментарии:

Мах

По моим подсчетам, у меня батареи окупились за 3 года. Но я их использую в собственной теплице для оросительной системы и освещения.

Петро

5 лет — средний срок окупаемости. Если батарея закрепляется стационарно. Если же вращать каждый день ее вслед за солнцем от рассвета до заката — можно сократить это время, но вот захочется ли вам каждые 3-4 часа поворачивать батарею каждый день?

Никита

Кто подскажет, какой толщины должно быть стекло над батареями, чтобы градом на крыше не побило?

Артем

Никита, я ставил 5мм — думаю достаточно. Под град попадали, снегом заметало. Все осталось сохранным.

Михаил

Либо я чего-то не понял, либо я чего-то не понял. Объясните на пальцах что за коэффициент 16 и откуда он берётся. И вообще почему именно 16, а не 25 или 42?

ScottZom

Спасибо за публикацию, очень правильно все написано!

зонтик

Привет автору раздела где приводится укрупненый расчет мощности геоустановки. ИНТЕРЕСНО, в школе когда проходили электричество, явление магнитной индукции и категории величин, связанные с этими явленими где находился автор? Наверно прогуливал (в зоопарке бегемота кормил). С каких пор электрическая да и любая энергия измеряется в кВт(киливатах), это равносильно тому что скорость потока измерять ведрами. Прошу исправить, ато как то сдыдно величену МОЩНОСТИ (кВт-киловат, л.с.-лошадиная сила) путают с величинами ЭНЕРГИИ (кВт*h — киловатчас, Дж — Джоуль)

Ампер Вольтович

Тест

Ампер Вольтович

Никита, панель уже имеет защитное стекло, специальное, закаленное 3мм. Выдерживает удар стального шарика весом 260гр. с высоты 1метр. Град никакой не стращен.

Ампер Вольтович

3.2мм толщина и антибликовое притом.

Ампер Вольтович

Сами с собой разговаривают, тужатся пыжатся, в взлететь не могут… Без Зеленого тарифа не выгодно нигде. Только убытки. Ставить панели, пр наличии сети, может только полный Ипанько, типа автора, который только что из по коровы, слышал звон… Это пля полный Пездос!

Ампер Вольтович

Зонтик, Браво! Вы забыли указать , что Дж=1Вт*сек. Ну, мало ли, может забыл автор, принял….

Андрей Витальевич

Владельцу сайта нужно иметь представление не только о ТОЭ, но и представление о ВИЭ, особенно в направлении подачи материала аудитории об окупаемости и расчёте параметров оборудования. Это долгий путь семинаров, самостоятельного изучения, гугления и практики. Совет- удалить всё и начать заново всё. Можно посмотреть ( не украсть) у коллег контент. Но и не забыть про семантику контента и релевантность запросам. Вы заблуждаетесь в окупаемости в 4-5 лет, с аккумуляторами солнечные генераторы не окупаются и за 15 лет!!! Только при наличии гос. поддержки микрогенерации и сетевом инверторе. С уважением Андрей Витальевич, директор компании.

C8E3EEF0FC

Неправильное применение, автором, единиц измерения навевает подозрения, касаемо того, что он понимает о чём пишет…

C8E3EEF0FC

В частности, физической величины с размерностью кВт/час не существует в природе. Мощность измеряется в ваттах (и кратных им единицах: млил-, кило-, мега- и т.п. ваттах), л.с. … Энергия — в Джоулях, кВт*часах, калориях и т.д. Т.е., по-просту говоря, мощность=энергия/время, соответственно: энергия=мощность*время. А мощность/время — это что?

C8E3EEF0FC

ВСралась оЧеПятка: «млил-» это имелось в виду «мили-«. Плохо, что нет возможности отредактировать уже отправленный коммент.

Зыгмунд

Правильно замечено, основной критерий экология.И о окупаемости не может быть и речи.

алекс

https://trinixy.ru/136213-vsya-pravda-ob-effektivnosti-solnechnyh-paneley-10-foto.htm Вот ссылка интересная на то как человек использовал более года систему.

Алекс

срок окупаимости 25 лет. расчет при самом высоком потреблении эл-ва стоимость квт 3,04руб до 150 квтч /месяц. 3,81руб от 150 до 800квт ч /мес. эти батареи не отобьете никогда с такими ценами. в Европе их ставят из-за высоких тарифов, у нас они пока низкие. покупка их нецелесообразна…

Дмитрий

Просто не хочется платить «дяде» — пусть ходит и скрипит зубами, что у тебя свет и тепло, я ему ты не платишь!

Оставить комментарий Отменить ответ


Выгодно ли покупать комплектом солнечные батареи для дачи


Бестопливный генератор — способ заработать на безграмотности


Power Bank с солнечной батареей — расчет на безграмотность


Принцип действия солнечных батарей.

Процесс монтажа солнечных батарей

Эффективность работы солнечных батарей напрямую зависит от правильности их установки. Поэтому перед началом установки солнечных батарей на скатную крышу необходимо:

  • осуществить проверку прочности поверхности крыши, возможность доступа к батареям;
  • месторасположение солнечных батарей не должно загораживаться;
  • лучше всего, если каждая плоскость будет устремлена в сторону юга.

Существует несколько способов сборки солнечных батарей. Для достижения наивысшего КПД можно комбинировать сразу несколько систем:

  • Поворотный механизм. Такая конструкция самая лучшая благодаря наличию встроенного электрического двигателя, способного менять наклон и поворот, можно непрерывно отслеживать положение солнца и получать от него максимум энергии.
  • Рамная конструкция. Этот тип монтажа солнечных батарей считается самым распространенным, так как подходит для большинства современных крыш.
  • Установка без подложки. Если скат вашей кровли приближен к сорока градусам, такой способ монтажа будет самым актуальным. В данном случае возможно заменить обычную кровлю солнечными батареями.

Монтаж солнечных батарей при помощи рамной конструкции

Этот тип самый приемлемый для многих пользователей. Для монтажа такой конструкции необходимо:

Рассчитать, выдержит ли крыша вес оборудования. Рекомендуется усилить стропила в местах установки солнечной батареи. Если вы планируете крепление нескольких батарей, для этого вам необходимо приобрести угловой профиль, имеющий размер 25×25. Если планируется монтаж на крышу дома более десяти квадратных метров, тогда для основания подойдет металлический уголок, размером 50×50. Желательно, чтобы общий каркас был сварным, он более устойчив к порывам ветра

Или можно соединить детали при помощи болтов 6 и 8 мм. Если ваш дом расположен в безветренной местности, для монтажа конструкции можно использовать алюминиевый профиль, несмотря на высокую стоимость такого профиля, его малый вес не будет создавать сильной нагрузки на крышу

Важно, чтобы скос был регулируемым. Для этого детали должны подвижно соединяться в нижней части

Для закрепления основы к кровельным балкам используется шпилька, ее диаметр должен составлять 12 мм. Место крепления можно усилить посредством шайб и подкладок. После процедуры крепления каркаса следует подключить устройство к аккумуляторам, инверторам, контроллерам и к электросети дома.

Место крепления можно усилить посредством шайб и подкладок. После процедуры крепления каркаса следует подключить устройство к аккумуляторам, инверторам, контроллерам и к электросети дома.

Важно: Если вы устанавливаете панели в несколько рядов, проследите за тем, чтобы передний ряд не затемнял последующие. Солнечную панель можно использовать в доме, который на многие километры удален от электросетей

Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет

Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет

Солнечную панель можно использовать в доме, который на многие километры удален от электросетей. Автономная электрическая система намного выгоднее электроэнергии, так как за покупку и монтаж оборудования вы заплатите всего лишь раз, а пользоваться бесплатным электричеством сможете на протяжении многих лет.

Можно ли оптимизировать солнечные панели для работы зимой?

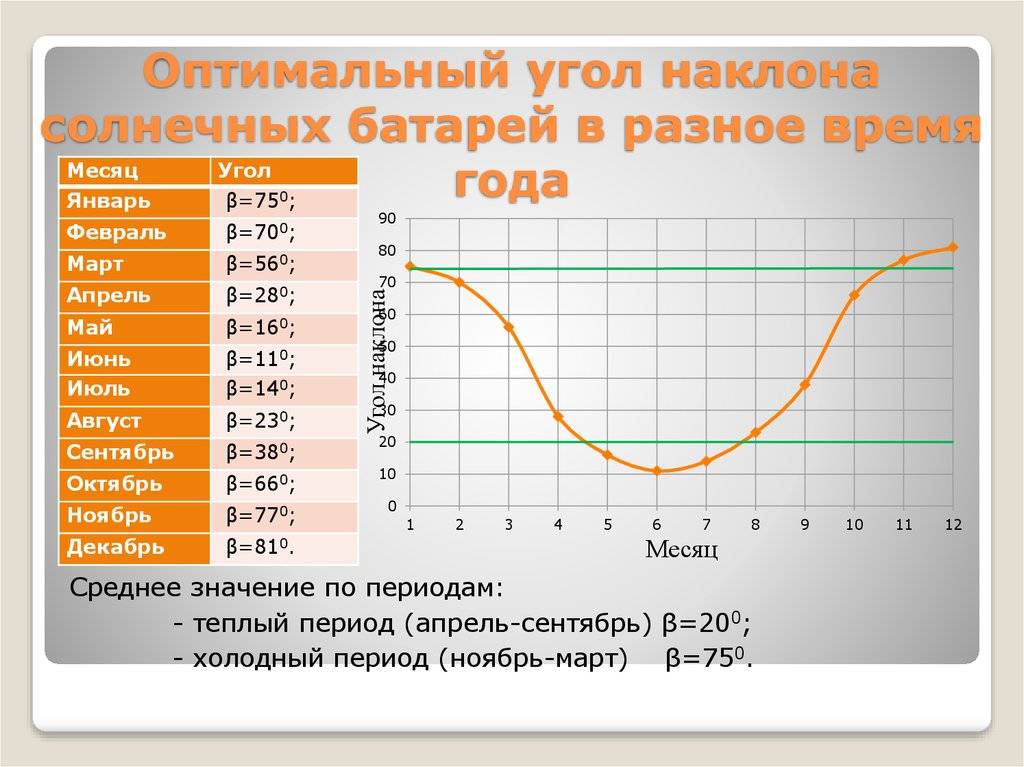

Зимой оптимальный угол наклона к горизонту как солнечных батарей, так и солнечных коллекторов будет больше, из-за того, что Солнце зимой более низко над горизонтом. Для того, чтобы получать максимальное количество энергии и зимой, нужно менять угол наклона солнечных батарей или коллекторов. В нашем ассортименте есть специальные монтажные конструкции для солнечных батарей, которые позволяют менять угол наклона в пределах 15-30 или 30-60 градусов. Еще больше энергии можно получить при помощи трекеров, которые следят за ходом Солнца в течение дня. Однако, большинство систем установлены с фиксированным углом наклона (особенно это относится к солнечным коллекторам, т.к. у них сложнее менять угол наклона из-за трубопроводов). Значения углов наклона для максимальной выработки энергии в различные сезоны года и в среднем за год рассматривается в статьях Угол наклона и направление и Натурные испытания оптимального угла установки СБ.

Влияние снега на работу солнечных батарей

Проблемы, которые может причинить снег солнечным батареям, обычно минимальны

Однако, нужно обратить внимание на следующие моменты, если в вашем регионе снежные зимы и у вас на крыше установлены солнечные батареи:. Чистка солнечных батарей от снега — при правильной установке занимает не больше времени, чем расчистка от снега дорожек. Чистка солнечных батарей от снега — при правильной установке занимает не больше времени, чем расчистка от снега дорожек

Чистка солнечных батарей от снега — при правильной установке занимает не больше времени, чем расчистка от снега дорожек

  1. Все солнечные панели рассчитаны выдерживать определенный вес, и снеговая нагрузка обычно гораздо меньше максимально допустимой. Все солнечные панели тестируются под давлением на производстве, чтобы быть уверенным в их сроке службе и качестве. Посмотрите на характеристики солнечной панели, обычно в спецификации указывается максимальный вес, который может выдержать солнечная панель.
  2. Если снег закрывает солнечные панели, они не могут производить электричество — но для решения этой проблемы достаточно почистить солнечную батарею специальным оборудованием. Солнечным панелям нужен солнечный свет, чтобы производить электроэнергию. В большинстве случаев солнечные панели устанавливаются под определенным углом, который обеспечивает естественный сход снега с солнечных панелей. Вы можете ускорить этот процесс при помощи ручной очистки снега специальными щетками, которые не повреждают и не царапают солнечные панели.
  3. Морозная солнечная погода повышает выработку энергии солнечными батареями. Пока светит солнце на панели, они вырабатывают электроэнергию, зимой даже лучше, чем летом. Это значит, за 1 час солнечной погоды ваши солнечные панели зимой выработают больше энергии, чем за тот же час, но летом. Общее количество энергии, конечно же, будет меньше, потому что зимой день намного короче, чем летом, и солнечных дней меньше.

Можно ли надеяться на солнечные батареи зимой?

К сожалению, солнечные батареи и коллекторы не смогут обеспечить вас достаточным количеством энергии в зимнее время. Но некоторые системы работают на удивление эффективно и зимой.

Не надо надеяться на то, что солнечные батареи или коллекторы обеспечат ваши потребности в горячей воде или отоплении, но они помогут существенно сэкономить вам на счетах за электричество. Настолько, что ваша система окупится менее, чем за 10 лет. А если вы не подключены к электросетям и используете генератор для получения электричества, то фотоэлектрическая система окупится за срок от нескольких месяцев до 2-3 лет в зависимости от стоимости топлива и ваших затрат на капитальный ремонт или замену топливного генератора.

Даже с учетом того, что зимой на большей части России приход солнечной радиации снижается, вложения в солнечную энергосистему продолжает оставаться доходным. Более того, есть регионы, где приход солнечной радиации зимой даже больше, чем летом (например, Дальний Восток). В любом случае, солнечные батареи позволяют экономить на платежах за электроэнергию круглый год.

Эта статья прочитана 20142 раз(а)!

Устройство панелей

Растущая в цене электроэнергия поневоле заставляет задуматься об экономии. И отличной альтернативой в данном случае считаются природные источники энергии. Оптимальным решение для частного дома является альтернативная электростанция – солнечная батарея.

Изначально может показаться, что вся система солнечной батареи слишком большая, а принцип ее работы невероятно сложен. И чтобы понять, как функционирует солнечная батарея в деле, необходимо детально рассмотреть ее конструкцию.

В действительности гелиосистема устроена довольно просто и состоит из четырех основных элементов.

  • Солнечная батарея – по форме и размерам представляет собой прямоугольную панель с определенным количеством пластинок. В основу солнечной батареи входят полупроводниковые материалы. Миниатюрные преобразователи собираются в модули, а модули – в единую систему гелиоколлектора.
  • Контроллер – выполняет функцию посредника между солнечным модулем и аккумулятором. Он необходим для отслеживания уровня заряда аккумулятора. Его роль крайне важна во всей цепи – контроллер не дает закипать или падать электрическому потенциалу, который необходим для стабильного функционирования всей системы.
  • Инвертор – преобразует постоянный ток солнечного модуля в переменный 220-230 вольт. Гибридный сетевой инвертор может использовать для своей работы как постоянный, так и переменный ток. Но стоит учитывать, что для работы инвертора тоже необходима энергия, и его расход составляет порядка 30% потерь на преобразование. И в пасмурную погоду или в темное время суток вся энергия для работы будет расходоваться из аккумулятора. То есть если аккумулятор разрядится, то инвертор перестанет работать.
  • Аккумулятор – преобразованная в электричество солнечная энергия не всегда используется в доме в полном объеме. Излишки могут накапливаться в аккумуляторе и использоваться в темное время суток и в пасмурную погоду.

Но перед тем как приступить к выбору и установке солнечной батареи на крыше, необходимо разобраться в принципах работы устройства, а также рассчитать рабочие узлы гелиосистемы.

Технические характеристики

Основным элементом каждой солнечной батареи является фотоэлектрический преобразователь.

В массовом производстве используется три типа элементов из кремния.

  • Монокристаллические – искусственно выращенные кремниевые кристаллы нарезаются на тонкие пластины. В основу модуля входит очищенный чистый кремний. Поверхность больше похожа на пчелиные соты или небольшие ячейки, которые соединяются между собой в единую структуру. Готовые маленькие пластинки соединяются между собой сеткой из электроводов. В данном случае процесс производства более трудоемкий и энергозатратный, что отражается на конечной стоимости солнечной батареи. Но монокристаллические элементы обладают большей производительностью, а средний КПД составляет около 24%. Срок службы монокристаллических батарей больше, они прослужат в среднем около 30 лет.
  • Поликристаллические – в основе кремниевый расплав. Такие модули считаются оптимальным решением для жилого частного дачного дома. Несколько кристаллов из кремния объединяются в один фотоэлемент. Поверхность поликристаллической солнечной батареи имеет неоднородную поверхность, из-за чего хуже поглощает свет. И КПД, соответственно, ниже, находится в пределах 20%. Срок службы поликристаллической панели составляет 20-25 лет. Они имеют характерное отличие – темно-синий цвет покрытия. Такие модули дешевле аналогов, что позволяет окупить всю систему примерно за 3 года.
  • Тонкопленочные – имеют гибкую подложку, что позволяет монтировать батарею на любую поверхность с углами и изгибами. Тонкий слой полупроводников наносится методом напыления на поверхность батареи. Такие системы имеют очевидный недостаток – маленький КПД. Производительность в среднем составляет около 10%. То есть для обеспечения энергией дома потребуется в два раза больше тонкопленочных батарей, чем поликристаллических. И срок службы таких панелей меньше других аналогов – в среднем ресурс работы составляет около 20 лет.

Как рассчитать количество панелей?

Не менее важно при сборке солнечных батарей своими руками определить необходимое количество панелей. Для этого вам понадобится узнать следующие показатели:

  • эффективность одной панели
  • среднемесячное потребление электроэнергии у вас дома
  • ежедневное потребление электроэнергии
  • площадь одной панели

Типичные панели средних размеров вырабатывают около 120 Ватт в день. То есть, при потреблении, к примеру, 20 киловатт в день (это стандартная величина для обычного жилого дома), вам будет необходимо своими руками установить 40 панелей (плюс пять в запас на случай увеличения потребления). Они могут занять площадь до 50 квадратных метров.

Установка солнечных батарей своими руками – это не самая сложная задача. Главное, правильно выбрать место и направление установки, а также соблюсти некоторые требования монтажа. Для того чтобы не совершить ошибок, посмотрите в сети видео с мануалами по установке солнечных батарей своими руками и соблюдайте основные правила монтажа.

Точные расчеты угла наклона

Понятие угла установки солнечных панелей складывается сразу из нескольких показателей с учетом двухмерного пространства. Это горизонтальный наклон по отношению к одной из сторон света и вертикальный поворот относительно направления падения лучей светила.

Угол наклона по отношению к сторонам горизонта

Из школьного курса известно, что наибольшее количество солнечного света наблюдается на географическом юге. Определить его можно с помощью компаса, не забыв, что в разных частях земного шара существует незначительная погрешность между магнитным и географическим направлением. Так, для юга России она составляет приблизительно 7-8 градусов.

При проведении монтажных работ на поверхности земли владельцу устройства будет несложно правильно выбрать угол наклона солнечных панелей, ориентируясь на показания компаса. Если же установка осуществляется на скатной крыше, соблюсти требование по ориентации на юг может быть затруднительным. Поэтому допускаются некоторые отклонения, не оказывающие существенного влияния на КПД автономной электростанции:

  • батарея, сориентированная на юго-восток или юго-запад, потеряет всего 5% мощности;
  • при повороте на запад или восток собственник недополучит около 20-23% энергии;
  • ориентация на север снизит КПД батарей на 70%;
  • поворот на северо-восток или северо-запад станет причиной снижения КПД на 40-50%.

Несложно подсчитать: отклонение угла наклона солнечного коллектора на 30% и более от рекомендованного южного положения считается нецелесообразным, т.к. расходы на приобретение батареи не окупятся бесплатной электроэнергией.

Угол наклона по отношению к солнцу

Угол установки солнечных батарей относительно солнца обусловлен разной высотой светила над горизонтом в течение суток, а также сменой его сезонного положения. Летом светило находится выше, чем в зимнее время года, утром и вечером – ниже, чем в полдень, когда оно достигает апогея на небесном своде. Вывод: панели должны постоянно поворачиваться, реагируя на малейшие изменения угла падения солнечного света. Осуществить столь смелое техническое решение на практике помогают специальные трекеры – поворотные системы для автономных электростанций. Но их приобретение эффективно только для батарей большой площади, рассчитанных на значительные объемы выработки электроэнергии. Для более мелких бытовых устройств их покупка нерентабельна. В последнем случае стоит выбрать один из вариантов:

  • Для неподвижной группы батарей выбрать оптимальный угол установки солнечных панелей — 30-35 градусов;
  • Для частично подвижной конструкции осуществлять смену положения на 10-15 градусов: летом – в сторону уменьшения, зимой – в сторону увеличения.

Если вы все же решили приобрести трекеры, их стоимость вместе с ценой установки не должна составлять больше 40% цены батарей. В противном случае расходы на покупку дорогостоящего устройства не оправдают себя, и увеличить панели до не удастся.

Обратите внимание: для повышения КПД солнечных батарей имеет значение наклон скатной крыши по отношению к горизонту. Если угол составляет больше 40 или меньше 30 градусов, имеет смысл устанавливать конструкцию панелей на кронштейны

Иных вариантов решения проблемы не существует, а монтаж батарей на крышу с недостаточным или избыточным уклоном резко сокращает КПД системы.

Принцип работы

Фотоны попадают на кремниевую пластину, в которой появляются неравновесные пары. Часть появившихся зарядов переходит из одного кремниевого слоя в другой. Из-за этого образуется напряжение на всех участках цепи. На одном слое образуется положительный заряд, на другом — отрицательный.

Подключение аккумулятора производится в виде внешней нагрузки. Он образует с фотоэлементами замкнутую цепь. Электроны в солнечной панели движутся по кругу, в результате чего аккумулятор постепенно заряжается.

Фотоэлементы, применяемые повсюду, являются однопереходными. Это значит, что электроны движутся всего через один переход и имеют ограниченную зону, то есть для генерации электричества используется только часть всего излучаемого спектра. Именно поэтому у гелиобатарей довольно низкая энергоэффективность.

Для повышения коэффициента полезного действия батарей кремниевые составляющие начали изготавливать каскадными и имеющими много переходов. Новые солнечные панели снабжены несколькими ходами, каждый из которых предназначен для своего конкретного спектра. Но такие батареи стоят намного дороже.

Во время работы всё устройство медленно нагревается. Энергия, которая не перешла в электрический ток, трансформируется в тепловую. Температура поверхности батареи может составлять от +50 до +55°С. Чем сильнее разогревается фотоэлемент, тем хуже он работает.

Монтаж солнечных батарей на крышах

Технология установки зависит от типа крыш. На монтаж модулей влияет даже цвет крыши. На темной кровле, солнечные батареи сильно перегреваются, что вызывает значительное снижение КПД и могут возникнуть неполадки. Это приводит к дополнительным расходам, связанные с изменением цвета или с дополнительным покрытием. На плоских крышах, как и на земле, солнечные батареи устанавливаются легко.

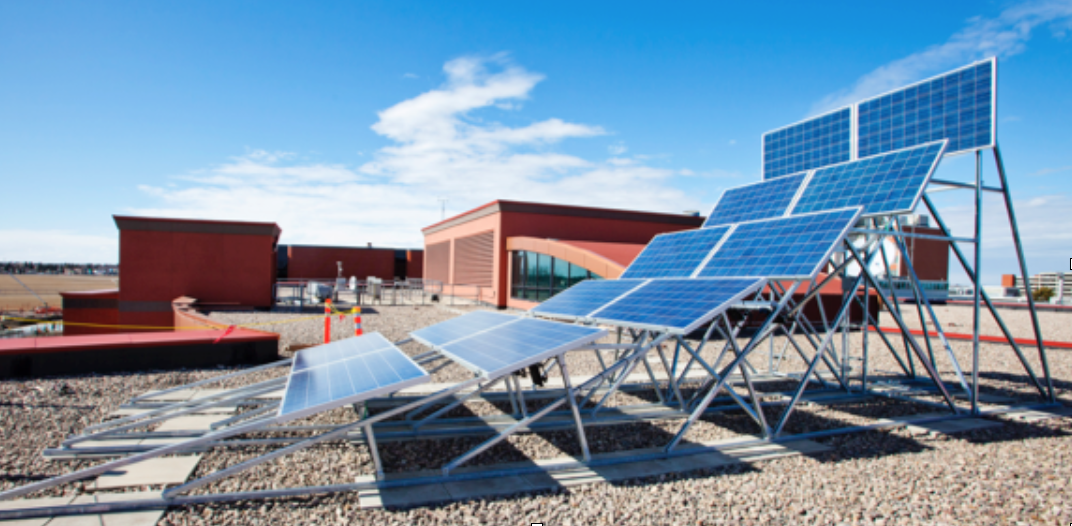

Установка солнечных панелей на плоскую крышу

Для этого имеются монтажные рамы, которые можно свободно ориентировать в пространстве и выставлять нужный угол для всех времен года. Установка модулей на опорных рамах облегчает обслуживание. При большом количестве батарей устанавливаются многоярусные рамы.

Для наклонных крыш есть специальные крепления для разных покрытий крыш (металлочерепицы, профнастил и далее). Любой вид крепления можно приобрести вместе с модулями. Для свободного доступа воздуха к панелям при монтаже, между ними выдерживается зазор.

Между рядами также необходима хорошая вентиляция для охлаждения солнечных элементов. Между рядами оставляется промежуток в 1,7 высоты панели. Во время установки солнечных батарей нужно учитывать длину кабелей, большая длина которых вызовет потери напряжения.


Установка солнечных панелей на наклонную крышу

Крепится батареи, должны в четырех местах, не менее. В основном все виды крепления солнечных панелей рассчитаны на вертикальное положение модуля

При монтаже модулей важно пользоваться только специальными креплениями для солнечных панелей (зажимы, болтовые соединения), которые обеспечивают надежную и безопасную работу модулей

Помогла вам статья?

ДаНет

Как избежать распространенных ошибок

При сборке и монтаже обратите внимание на следующие нюансы:

  1. Не нужно осуществлять сборку на каркасе с задней стенкой из брусьев, так как дерево может разбухнуть и конструкция деформируется. Кроме того, брус очень утяжеляет её.
  2. Нельзя использовать в качестве крышки оргстекло, так как оно перегревается и за счёт этого контакты между панелями приходят в негодность, а сама система может разгерметизироваться.
  3. Соединительные клеммы – не лучший вариант объединения панелей друг с другом, так как в случае ремонта их невозможно будет разъединить — лучше пользоваться специально предназначенными для этого коннекторами.

Что представляет собой бытовая солнечная батарея

Гелиоэнергетика – это настоящая находка для получения дешевой электроэнергии. Однако даже одна солнечная батарея стоит достаточно дорого, а для того чтобы организовать эффективную систему их нужно немалое количество. Поэтому многие решаются собрать солнечную батарею своими руками. Для этого нужно уметь немного паять, так как все элементы системы собираются в дорожки, а потом крепятся на основание.

Чтобы понять, подходит ли гелиостанция для ваших нужд, надо понимать, что такое бытовая солнечная батарея. Само устройство состоит из:

  • солнечных панелей
  • контроллера
  • аккумулятора
  • инвертора

Если устройство предназначено для отопления дома, в комплект будут также включены:

  • бак
  • насос
  • комплект автоматики

Солнечные панели — прямоугольники 1х2 м либо 1,8х1,9 м. Для обеспечения электричеством частного дома с 4-мя жильцами надо 8 панелей (1х2 м) либо 5 панелей (1,8х1,9 м). Устанавливают модули на крышу с солнечной стороны. Угол наклона крыши 45° с горизонтом. Существуют вращающиеся солнечные модули. Принцип работы солнечной батареи с поворотным механизмом аналогичен стационарной, но панели поворачиваются вслед за солнцем благодаря фоточувствительным датчикам. Стоимость их выше, но КПД достигает 40%.

Конструкция стандартных солнечных батарей следующая. Фотоэлектропреобразователь состоит из 2 слоев n и p типа. n-слой изготавливают на основе кремния и фосфора, что приводит к избытку электронов. p-слой делают из кремния и бора, в результате чего образуется избыток положительных зарядов («дыр»). Слои помещают между электродов в таком порядке:

  • покрытие против бликов
  • катод (электрод с отрицательным зарядом)
  • n-слой
  • тонкий разделительный слой, препятствующий свободному переходу заряженных частиц между слоями
  • p-слой
  • анод (электрод с положительным зарядом)

Фотоэлектрические модули производят с поликристаллической и монокристаллической структурами. Первые отличаются большим КПД и высокой стоимостью. Вторые – дешевле, но менее эффективны. Мощности поликристаллических достаточно для освещения/отопления дома. Монокристаллические используются для генерации малых порций электричества (в качестве резервного источника энергии). Существуют гибкие солнечные батареи на основе аморфного кремния. Технология находится в процессе модернизации, т.к. КПД аморфной батареи не превышает 5%.
